全站仪的基本使用步骤

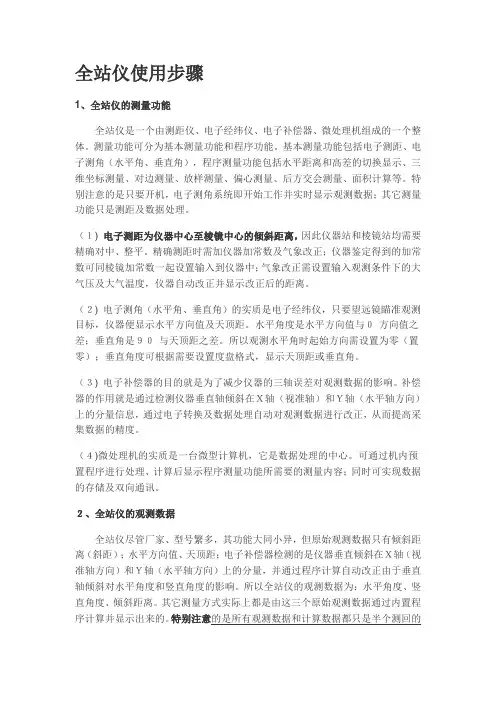

全站仪使用步骤

1、全站仪的测量功能

全站仪是一个由测距仪、电子经纬仪、电子补偿器、微处理机组成的一个整体。测量功能可分为基本测量功能和程序功能。基本测量功能包括电子测距、电子测角（水平角、垂直角），程序测量功能包括水平距离和高差的切换显示、三维坐标测量、对边测量、放样测量、偏心测量、后方交会测量、面积计算等。特别注意的是只要开机，电子测角系统即开始工作并实时显示观测数据；其它测量功能只是测距及数据处理。

（１) 电子测距为仪器中心至棱镜中心的倾斜距离，因此仪器站和棱镜站均需要精确对中、整平。精确测距时需加仪器加常数及气象改正；仪器鉴定得到的加常数可同棱镜加常数一起设置输入到仪器中；气象改正需设置输入观测条件下的大气压及大气温度，仪器自动改正并显示改正后的距离。

（２) 电子测角（水平角、垂直角）的实质是电子经纬仪，只要望远镜瞄准观测目标，仪器便显示水平方向值及天顶距。水平角度是水平方向值与０°方向值之差；垂直角是９０°与天顶距之差。所以观测水平角时起始方向需设置为零（置零）；垂直角度可根据需要设置度盘格式，显示天顶距或垂直角。

（３) 电子补偿器的目的就是为了减少仪器的三轴误差对观测数据的影响。补偿器的作用就是通过检测仪器垂直轴倾斜在Ｘ轴（视准轴）和Ｙ轴（水平轴方向）上的分量信息，通过电子转换及数据处理自动对观测数据进行改正，从而提高采集数据的精度。

（４)微处理机的实质是一台微型计算机，它是数据处理的中心。可通过机内预置程序进行处理、计算后显示程序测量功能所需要的测量内容；同时可实现数据的存储及双向通讯。

２、全站仪的观测数据

全站仪尽管厂家、型号繁多，其功能大同小异，但原始观测数据只有倾斜距离（斜距）；水平方向值、天顶距；电子补偿器检测的是仪器垂直倾斜在Ｘ轴（视准轴方向）和Ｙ轴（水平轴方向）上的分量，并通过程序计算自动改正由于垂直轴倾斜对水平角度和竖直角度的影响。所以全站仪的观测数据为：水平角度、竖直角度、倾斜距离。其它测量方式实际上都是由这三个原始观测数据通过内置程序计算并显示出来的。特别注意的是所有观测数据和计算数据都只是半个测回的数据，因此在等级测量中不能用内存功能，记录水平角、天顶距、倾斜距离这三个原始数据是十分必要的。

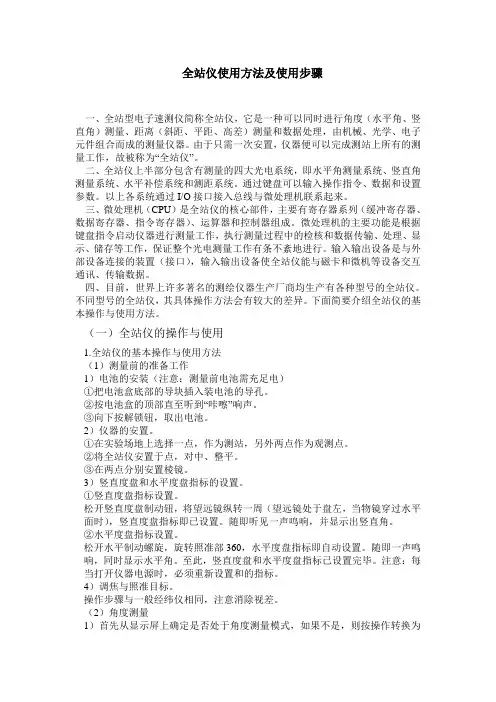

全站仪使用方法及使用步骤

一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。

二、全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。以上各系统通过I/O接口接入总线与微处理机联系起来。

三、微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。

四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。不同型号的全站仪，其具体操作方法会有较大的差异。下面简要介绍全站仪的基本操作与使用方法。

（一）全站仪的操作与使用

1.全站仪的基本操作与使用方法

（1）测量前的准备工作

1）电池的安装（注意：测量前电池需充足电）

①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。

百度文库 - 让每个人平等地提升自我

1 全站仪使用方法及使用步骤

全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。

全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。以上各系统通过I/O接口接入总线与微处理机联系起来。

微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。

目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。不同型号的全站仪，其具体操作方法会有较大的差异。下面简要介绍全站仪的基本操作与使用方法。

（一）全站仪的操作与使用

1.全站仪的基本操作与使用方法

（1）测量前的准备工作

1）电池的安装（注意：测量前电池需充足电）

①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。

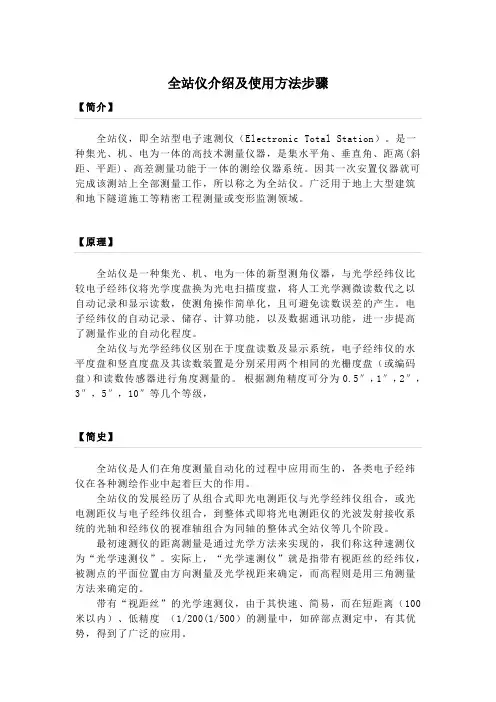

全站仪介绍及使用方法步骤

【简介】

全站仪，即全站型电子速测仪（Electronic Total Station）。是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。

【原理】

全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。电子经纬仪的自动记录、储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。

全站仪与光学经纬仪区别在于度盘读数及显示系统，电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘（或编码盘）和读数传感器进行角度测量的。 根据测角精度可分为0.5″，1″，2″，3″，5″，10″等几个等级，

【简史】

全站仪是人们在角度测量自动化的过程中应用而生的，各类电子经纬仪在各种测绘作业中起着巨大的作用。

全站仪的发展经历了从组合式即光电测距仪与光学经纬仪组合，或光电测距仪与电子经纬仪组合，到整体式即将光电测距仪的光波发射接收系统的光轴和经纬仪的视准轴组合为同轴的整体式全站仪等几个阶段。

最初速测仪的距离测量是通过光学方法来实现的，我们称这种速测仪为“光学速测仪”。实际上，“光学速测仪”就是指带有视距丝的经纬仪，被测点的平面位置由方向测量及光学视距来确定，而高程则是用三角测量方法来确定的。

带有“视距丝”的光学速测仪，由于其快速、简易，而在短距离（100米以内）、低精度 （1/200(1/500）的测量中，如碎部点测定中，有其优势，得到了广泛的应用。 随着电子测距技术的出现，大大地推动了速测仪的发展。用电磁波测距仪代替光学视距经纬仪，使得测程更大、测量时间更短、精度更高。人们将距离由电磁波测距仪测定的速测仪笼统地称之为“电子速测仪”（Electronic Tachymeter）。
