跑马灯实验报告

实验目的，通过搭建一个简单的跑马灯电路，了解电子元件的基本原理和电路的工作方式。

实验器材，LED灯、电阻、导线、电池、开关、面包板。

实验步骤：

1. 将LED灯的正极与电池的正极通过导线连接起来，负极与电阻连接，然后再将电阻的另一端与电池的负极连接。

2. 将开关连接到电路中，使得可以通过开关控制电路的通断。

3. 将整个电路搭建在面包板上，确保连接牢固。

4. 打开开关，观察LED灯的亮灭情况。

实验结果：

经过搭建和观察，我们发现当开关闭合时，LED灯会亮起；当开关断开时，LED灯会熄灭。通过不断地开合开关，我们可以看到LED灯会不断地亮灭，就像跑马灯一样在不同的位置闪烁。

实验分析：

跑马灯实验的原理是利用开关控制电路的通断，从而控制LED灯的亮灭。当开关闭合时，电路闭合，电流可以流通，LED灯就会亮起；当开关断开时，电路断开，电流无法流通，LED灯就会熄灭。通过不断地开合开关，就可以实现LED灯的频繁闪烁，呈现出跑马灯的效果。

实验总结： 通过这个简单的跑马灯实验，我们了解了电子元件的基本原理和电路的工作方式。同时，我们也体会到了实验中的观察和分析的重要性。在今后的学习中，我们将进一步深入学习电子电路的知识，探索更多有趣的实验和应用。

以上就是本次跑马灯实验的实验报告，希望对大家有所帮助。

合集下载

跑马灯实验报告.

跑马灯实验报告.

1

跑

马

灯

实

验

报

告

姓名：

班级：

2

跑马灯实验报告

试验目的

1.学习8031内部计数器的使用和编程方法。

2.进一步掌握中断处理程序的编程方法。

3.学习端口的输入输出操作。

实验原理

1、软件流程图：

2.程序设计内容

我们可以运用输出端口指令MOV P1，A或MOV P1，＃DATA，只要给累加器值或常数值，然后执行上述的指令，即可达到输出控制的动作。

每次送出的数据是不同，具体的数据如下表1所示 ：

P1.7

P1.6 P1.5 P1.4 P1.3 P1.2 P1.1 P1.0 说明

L8 L7 L6 L5 L4 L3 L2 L1 Y

开始

设置T1计数器

设置定时器初值

开中断

等待 T1溢出中断入口

关中断、保护现场

重置定时器初值

判断是否到1秒

查表

显示数据

调整表格指针

恢复现场并返回 N

3

1 1 1 1 1 1 1 0 L1亮

1 1 1 1 1 1 0 1 L2亮

1 1 1 1 1 0 1 1 L3亮

1 1 1 1 0 1 1 1 L4亮

1 1 1 0 1 1 1 1 L5亮

1 1 0 1 1 1 1 1 L6亮

1 0 1 1 1 1 1 1 L7亮

0 1 1 1 1 1 1 1 L8亮

3、硬件连接图：

4.软件清单

ADR EQU 8000H

ORG 0000H

LJMP START

ORG 001BH

LJMP OT1

4

ORG 00F0H

START:MOV TMOD,#10H

MOV TL1,#0B0H

MOV TH1,#3CH

SETB EA

SETB ET1

MOV R2,#14H

MOV R3,#00H

SETB TR1

SJMP $

OT1:CLR TR1

CLR EA

MOV TH1,#3CH

跑马灯实验报告

跑马灯实验报告

山 西 大 学

数字电子技术

基于硬件设计的跑马灯电路

系 别： 电力工程系

班 级： 电本1254班

姓 名： 所谓伊人

学 号： **********

一、实验目的

1. 熟悉NE555定时器，计数器CD4017的逻辑特性。

2. 熟悉NE555构成多谐振荡器原理。

3. 设计跑马灯电路并利用Multisim软件仿真电路。

二、实验要求

1. 知道NE555、CD4017的管脚排列顺序。 2. 利用NE555构成多谐振荡器。 3. 知道电阻的主要参数及其标注方法。（见实验指导书116页）。 4. 知道电容器的主要作用。（见实验指导书122页）。 5. 了解有关焊接的知识。

三、实验器材

电路板1块。 电容：1μF （1个）。 集成芯片：NE555（1个）、CD4017（1个）。 电阻：22KΏ、1KΏ、500Ώ各一个。二极管：IN4148（8个）、发光二极管（10个）。（自行提供） 电池：5V

四、电路的安装

1.555用来定时，用它产生某种方波，相当于有的时钟信号

2.4017是个十进制计数器，按照时钟信号从10个口依次输出

1. 检查集成芯片NE555，CD4017的安装位置有无错误. 2. 检查电解电容的极性有无错误； 3. 检查二极管IN4148及发光二极管的安装方向有无错误； 4. 检查各个电阻的安装是否有误。 5. 检查有无虚焊。

五、电路的调试

1. 电路焊接好后，先将电路板正负端接到直流电压5V及地线处，观察发光二极管是否变亮。 2. 适当改变电位器阻值，观察其对CD4017循环周期（发功二极管依次循环一周）的影响。 3. 利用秒表记录CD4017一个合适循环周期的时间。（分别测量电阻最大时、最小时、合适时的周期）

跑马灯实验报告 2

跑马灯实验报告 2

跑马灯实验报告

李东逸

65050227

试验目的

1.学习8031内部计数器的使用和编程方法。

2.进一步掌握中断处理程序的编程方法。

实验原理

1、软件流程图：

Y

开始

设置T1计数器

设置定时器初值

开中断

等待 T1溢出中断入口

关中断、保护现场

重置定时器初值

判断是否到1秒

查表

显示数据

调整表格指针

恢复现场并返回 N 2、硬件连接图：

3、软件清单：

ADR EQU 8000H

ORG 0000H

LJMP START

ORG 001BH

LJMP OT1

ORG 00F0H

START:MOV TMOD,#10H

MOV TL1,#0B0H

MOV TH1,#3CH

SETB EA

SETB ET1

MOV R2,#14H

MOV R3,#00H

SETB TR1 SJMP $

OT1:CLR TR1

CLR EA

MOV TH1,#3CH

MOV TL1,#0B0H

DJNZ R2,BACK

NEXT:MOV R2,#14H

MOV DPTR,#0200h

MOV A,R3

MOVC A,@A+DPTR

MOV DPTR,#ADR

MOVX @DPTR,A

INC R3

CJNE R3,#08H,BACK

SJMP ROUND

BACK:SETB EA

SETB TR1

RETI

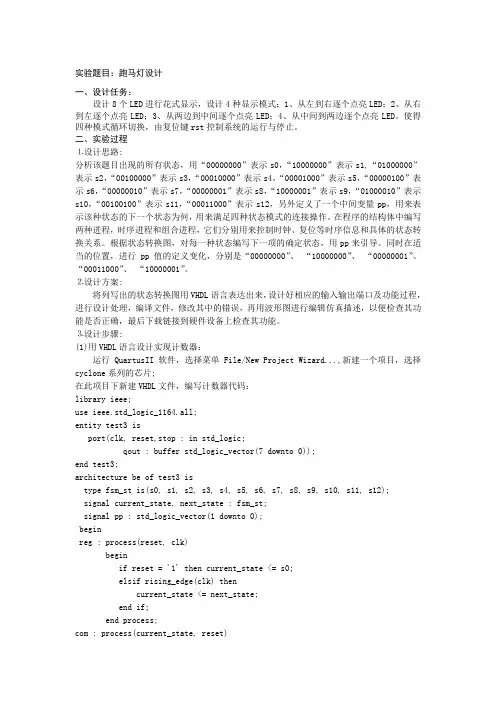

EDA实验 跑马灯

EDA实验 跑马灯

实验题目：跑马灯设计

一、设计任务：

设计8个LED进行花式显示，设计4种显示模式：1、从左到右逐个点亮LED；2、从右到左逐个点亮LED；3、从两边到中间逐个点亮LED；4、从中间到两边逐个点亮LED。使得四种模式循环切换，由复位键rst控制系统的运行与停止。

二、实验过程

⒈设计思路:

分析该题目出现的所有状态，用“00000000”表示s0，“10000000”表示s1,“01000000”表示s2，“00100000”表示s3，“00010000”表示s4，“00001000”表示s5，“00000100”表示s6，“00000010”表示s7，“00000001”表示s8，“10000001”表示s9，“01000010”表示s10，“00100100”表示s11，“00011000”表示s12，另外定义了一个中间变量pp，用来表示该种状态的下一个状态为何，用来满足四种状态模式的连接操作。在程序的结构体中编写两种进程，时序进程和组合进程，它们分别用来控制时钟、复位等时序信息和具体的状态转换关系。根据状态转换图，对每一种状态编写下一项的确定状态，用pp来引导。同时在适当的位置，进行pp值的定义变化，分别是“00000000”、 “10000000”、 “00000001”、

“00011000”、 “10000001”。

⒉设计方案:

将列写出的状态转换图用VHDL语言表达出来，设计好相应的输入输出端口及功能过程，进行设计处理，编译文件，修改其中的错误，再用波形图进行编辑仿真描述，以便检查其功能是否正确，最后下载链接到硬件设备上检查其功能。

⒊设计步骤:

(1)用VHDL语言设计实现计数器：

运行QuartusII软件，选择菜单File/New Project Wizard...,新建一个项目，选择cyclone系列的芯片;

在此项目下新建VHDL文件，编写计数器代码：

library ieee;
