卫生洁具安装技术交底

技 术 交 底 记 录

工程名称 李沧区李家庵小学建设项目 施工单位 中启胶建集团有限公司

交底部位 厨房、卫生间、餐厅 工序名称 卫生洁具安装

交底提要：

卫生洁具安装施工工序中使用的材料、机具、施工顺序、工艺流程、作业条件、人员素质、注意事项、技术要点、成品保护、必要的安全、技术及环保措施、图文说明等。

交底内容:

一、工程概况

本工程建筑面积为19382㎡，各部分所用各种洁具。

二、施工准备

1.材料检验.

（1）卫生洁具的规格、型号必须符合设计要求，并有出厂产品合格证。卫生洁具外观应造型周正，表面光滑、美观、无裂纹，色调一致。

（2）卫生洁具零件规格应标准，质量应可靠，外表光滑，电镀均匀，螺纹清晰，锁母松紧适度，无砂眼、裂纹等缺陷。

（3）卫生洁具的水箱配件应采用节水型。

2.机具准备

（1）机械：套丝机、砂轮切割机、砂轮锯、手电钻、冲击钻、电锤、手动试压泵等；

（2）工具：管钳、手锯、布剪子、活扳手、自制死扳手、叉扳手、手锤、手铲、錾子、克丝钳、方挫、圆锉、螺丝刀、电烙铁等；

（3）其他：水平尺、划规、线坠、小线、盒尺、角尺等。

3.作业条件

（1）所有与卫生洁具连接的管道水压、灌水试验已完毕，并已办好隐预检手续。

（2）卫生洁具应在室内装修基本完成后在进行安装。

（3）按施工方案要求的安装条件已经具备，施工的房间达到关锁的条件。

（4）蹲式大便器应在其台阶砌筑前安装，坐式大便器应在其台阶砌筑好后安装。

三、操作工艺

（一）工艺流程，见图2.3-1。

图2.3-1 卫生洁具安装工艺流程

卫生洁具在安装前应进行检验、清洗。配件与卫生洁具应配套。部分卫生洁具应先进行预制再安装。

项目（专业）技术负责人 交底人 接受人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

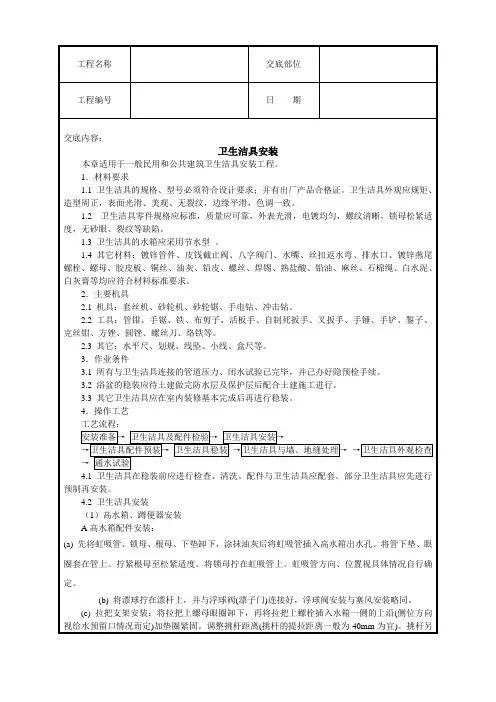

工程名称 交底部位

工程编号 日 期

交底内容：

卫生洁具安装

本章适用于一般民用和公共建筑卫生洁具安装工程。

1．材料要求

1.1 卫生洁具的规格、型号必须符合设计要求；并有出厂产品合格证。卫生洁具外观应规矩、造型周正，表面光滑、美观、无裂纹，边缘平滑，色调一致。

1.2 卫生洁具零件规格应标准，质量应可靠，外表光滑，电镀均匀，螺纹清晰，锁母松紧适度，无砂眼、裂纹等缺陷。

1.3 卫生洁具的水箱应采用节水型 。

1.4 其它材料：镀锌管件、皮钱截止阀、八字阀门、水嘴、丝扣返水弯、排水口、镀锌燕尾螺栓、螺母、胶皮板、铜丝、油灰、铅皮、螺丝、焊锡、熟盐酸、铅油、麻丝、石棉绳、白水泥、白灰膏等均应符合材料标准要求。

2．主要机具

2.1 机具：套丝机、砂轮机、砂轮锯、手电钻、冲击钻。

2.2 工具：管钳、手锯、铁、布剪子、活板手、自制死扳手、叉扳手、手锤、手铲、錾子、克丝钳、方锉、圆锉、螺丝刀、烙铁等。

2.3 其它：水平尺、划规、线坠、小线、盒尺等。

3．作业条件

3.1 所有与卫生洁具连接的管道压力、闭水试验已完毕，并已办好隐预检手续。

3.2 浴盆的稳装应待土建做完防水层及保护层后配合土建施工进行。

3.3 其它卫生洁具应在室内装修基本完成后再进行稳装。

4．操作工艺

工艺流程：

安装准备→ 卫生洁具及配件检验→ 卫生洁具安装→

→卫生洁具配件预装→ 卫生洁具稳装 →卫生洁具与墙、地缝处理→ →卫生洁具外观检查→ 通水试验

4.1 卫生洁具在稳装前应进行检查、清洗。配件与卫生洁具应配套。部分卫生洁具应先进行预制再安装。

4.2 卫生洁具安装

（1）高水箱、蹲便器安装

A高水箱配件安装：

(a) 先将虹吸管、锁母、根母、下垫卸下，涂抹油灰后将虹吸管插入高水箱出水孔。将管下垫、眼圈套在管上。拧紧根母至松紧适度。将锁母拧在虹吸管上。虹吸管方向、位置视具体情况自行确定。

(b) 将漂球拧在漂杆上，并与浮球阀(漂子门)连接好，浮球阀安装与塞风安装略同。

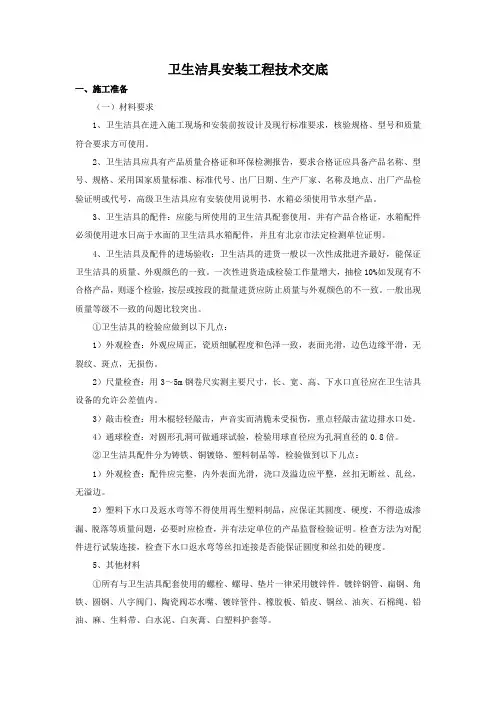

卫生洁具安装工程技术交底

一、施工准备

（一）材料要求

1、卫生洁具在进入施工现场和安装前按设计及现行标准要求，核验规格、型号和质量符合要求方可使用。

2、卫生洁具应具有产品质量合格证和环保检测报告，要求合格证应具备产品名称、型号、规格、采用国家质量标准、标准代号、出厂日期、生产厂家、名称及地点、出厂产品检验证明或代号，高级卫生洁具应有安装使用说明书，水箱必须使用节水型产品。

3、卫生洁具的配件：应能与所使用的卫生洁具配套使用，并有产品合格证，水箱配件必须使用进水日高于水面的卫生洁具水箱配件，并且有北京市法定检测单位证明。

4、卫生洁具及配件的进场验收：卫生洁具的进货一般以一次性成批进齐最好，能保证卫生洁具的质量、外观颜色的一致。一次性进货造成检验工作量增大，抽检10%如发现有不合格产品，则逐个检验，按层或按段的批量进货应防止质量与外观颜色的不一致。一般出现质量等级不一致的问题比较突出。

①卫生洁具的检验应做到以下几点：

1）外观检查：外观应周正，瓷质细腻程度和色泽一致，表面光滑，边色边缘平滑，无裂纹、斑点，无损伤。

2）尺量检查：用3～5m钢卷尺实测主要尺寸，长、宽、高、下水口直径应在卫生洁具设备的允许公差值内。

3）敲击检查：用木棍轻轻敲击，声音实而清脆未受损伤，重点轻敲击盆边排水口处。

4）通球检查：对圆形孔洞可做通球试验，检验用球直径应为孔洞直径的0.8倍。

②卫生洁具配件分为铸铁、铜镀铬、塑料制品等，检验做到以下儿点：

1）外观检查：配件应完整，内外表面光滑，浇口及溢边应平整，丝扣无断丝、乱丝，无溢边。

2）塑料下水口及返水弯等不得使用再生塑料制品，应保证其圆度、硬度，不得造成渗漏、脱落等质量问题，必要时应检查，并有法定单位的产品监督检验证明。检查方法为对配件进行试装连接，检查下水口返水弯等丝扣连接是否能保证圆度和丝扣处的硬度。

5、其他材料

①所有与卫生洁具配套使用的螺栓、螺母、垫片一律采用镀锌件。镀锌钢管、扁钢、角铁、圆钢、八字阀门、陶瓷阀芯水嘴、镀锌管件、橡胶板、铅皮、铜丝、油灰、石棉绳、铅油、麻、生料带、白水泥、白灰膏、白塑料护套等。 ②卫生洁具在检验和搬运过程中，要小心轻放防止磕碰，检验完的产品应重新进行包装，分类、分型号规格，单独码放，不合格产品应及时退货，经检验的新产品，应有相应的新产品标识，如露天码放应选好地点，应防止上部有重物砸下，周围应有围护。

- 1 - 卫生洁具安装技术交底

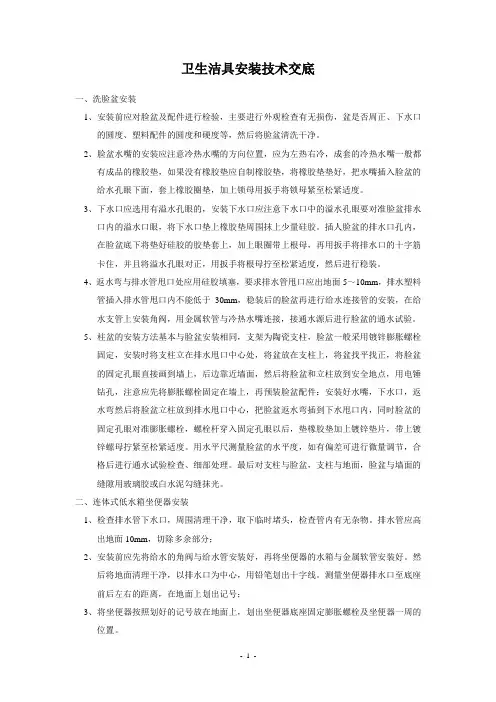

一、洗脸盆安装

1、安装前应对脸盆及配件进行检验，主要进行外观检查有无损伤，盆是否周正、下水口的圆度、塑料配件的圆度和硬度等，然后将脸盆清洗干净。

2、脸盆水嘴的安装应注意冷热水嘴的方向位置，应为左热右冷，成套的冷热水嘴一般都有成品的橡胶垫，如果没有橡胶垫应自制橡胶垫，将橡胶垫垫好，把水嘴插入脸盆的给水孔眼下面，套上橡胶圈垫，加上锁母用扳手将锁母紧至松紧适度。

3、下水口应选用有溢水孔眼的，安装下水口应注意下水口中的溢水孔眼要对准脸盆排水口内的溢水口眼，将下水口垫上橡胶垫周围抹上少量硅胶。插人脸盆的排水口孔内，在脸盆底下将垫好硅胶的胶垫套上，加上眼圈带上根母，再用扳手将排水口的十字筋卡住，并且将溢水孔眼对正，用扳手将根母拧至松紧适度，然后进行稳装。

4、返水弯与排水管甩口处应用硅胶填塞，要求排水管甩口应出地面5～10mm，排水塑料管插入排水管甩口内不能低于30mm，稳装后的脸盆再进行给水连接管的安装，在给水支管上安装角阀，用金属软管与冷热水嘴连接，接通水源后进行脸盆的通水试验。

5、柱盆的安装方法基本与脸盆安装相同，支架为陶瓷支柱，脸盆一般采用镀锌膨胀螺栓固定，安装时将支柱立在排水甩口中心处，将盆放在支柱上，将盆找平找正，将脸盆的固定孔眼直接画到墙上，后边靠近墙面，然后将脸盆和立柱放到安全地点，用电锤钻孔，注意应先将膨胀螺栓固定在墙上，再预装脸盆配件：安装好水嘴，下水口，返水弯然后将脸盆立柱放到排水甩口中心，把脸盆返水弯插到下水甩口内，同时脸盆的固定孔眼对准膨胀螺栓，螺栓杆穿入固定孔眼以后，垫橡胶垫加上镀锌垫片，带上镀锌螺母拧紧至松紧适度。用水平尺测量脸盆的水平度，如有偏差可进行微量调节，合格后进行通水试验检查、细部处理。最后对支柱与脸盆，支柱与地面，脸盆与墙面的缝隙用玻璃胶或白水泥勾缝抹光。

二、连体式低水箱坐便器安装

1、检查排水管下水口，周围清理干净，取下临时堵头，检查管内有无杂物。排水管应高出地面10mm，切除多余部分；
