山东省日照市莒县九年级上学期期末考试物理试卷(WORD版,有答案)
- 格式:doc
- 大小:116.50 KB
- 文档页数:11
山东省日照市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、填空题:(共20分,每空1分) (共10题;共20分)1. (2分)(2017·道里模拟) 如图所示,有两个瓶子,其中一个空瓶子,另一个瓶子装着红棕色二氧化氮气体,使这两个瓶子口相对,之间用一块玻璃板隔开,抽掉玻璃板后,我们看到的现象是两个瓶子内的气体会混合在一起,最后颜色变得均匀,这个现象叫________,在实验开始前,________瓶子里装的是二氧化氮气体.2. (2分) (2017九上·彭水期中) 如图所示的电路中,当开关S闭合,S1、S2断开时,灯泡________串联;当开关S,S1、S2均闭合时,灯泡________并联3. (2分)如图,已知A球带正电,从图中所示现象可知,B球________ ,C球可能________ ,也可能________ (均选填“带正电”、“带负电”或“不带电”)。
4. (2分)(2019·龙泉驿模拟) 如图所示,电源电压恒定,R1=20Ω.闭合开关S,断开开关S1 ,电流表示数是0.3A;若再闭合S1 ,发现电流表示数变化了0.2A,则电源电压为________V,R2的阻值为________Ω.当S、S1都闭合时,电路消耗的总功率为________W。
5. (2分)一根粗细均匀的长为l的金属线,其电阻为R。
当把它均匀拉长到2l时,其电阻为________。
当把它对折后使其长度变为时,电阻为________。
6. (2分) (2018九上·韶关期末) 在如图所示的电路中,电源两端的电压保持不变,闭合开关S,在向左移动滑片P的过程中,电流表A1的示数________,电流表A2的示数________,电压表V的示数________。
7. (2分)(2019·江门模拟) 小明将口香糖的锡纸剥下来,剪成中间窄、两端宽的形状,将锡纸两端搭在两节干电池的正负极上,过一会儿,锡纸中间部分燃烧起来,锡纸是________(导体/绝缘体),锡纸发热燃烧是因为电流具有________效应,锡纸中间先燃烧起来的原因是:电流相同时,中间________.8. (2分)如图所示的电路,电源电压保持不变,当滑动变阻器的滑片从 a端向b端滑动的过程中,电流表示数________ ;电压表示数________ (填“变大”“变小”或“不变”)9. (2分) (2018九上·天津月考) A.玻璃杯、B.不锈钢锅、C.陶瓷碗、D.干木棒、 E.铅笔芯中,通常情况下属于导体的是________(填字母),它们之所以容易导电的原因是存在大量________。
2015-2016学年某某省日照市莒县九年级(上)期末物理试卷一、单项选择题(本大题包括1~10小题,每小题3分,共30分.)1.首先发现“电流磁效应”的科学家是()A.法拉第B.安培 C.奥斯特D.焦耳2.在国际单位制中,电压的单位是()A.伏特 B.欧姆 C.库仑 D.瓦特3.现代人们的生活已经离不开电磁波,下列有关电磁波的说法正确的是()A.电磁波不能发生反射B.电磁波不能在真空中传播C.电磁波在空气中的传播速度是340m/sD.电磁波不仅能传递声音信号,也能传递图象信号4.汽油机一个工作循环有四个冲程,在某一个冲程中进气门、排气门均关闭,且机械能转化为内能,这个冲程是()A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程5.关于内能下列说法正确的是()A.0℃的物体没有内能B.同一物体,温度越高,内能就越大C.物体的内能增大,一定是吸收了热量D.物体的内能增大,一定是外界对它做了功6.同种材料制成的甲、乙、丙三根电阻线,已知甲比乙长,但横截面积相等,丙比乙粗,但长度相等,则甲、乙、丙三根电阻线的电阻大小是()A.一样大B.甲最大C.乙最大D.丙最大7.将“220V 100W”的灯泡接在110V的电路中(不考虑灯泡电阻的变化),灯泡的功率为()A.25W B.50W C.75W D.100W8.随着我县国家标准化验收的成功,各学校都已配齐投影仪灯设备.投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温.要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光.下列四个电路图中最符合要求的是()A.B.C.D.9.甲图所示电路中R为滑动变阻器,其最大阻值为1000Ω,R t是热敏电阻,随温度变化的图象如图乙所示.已知此时电流表的示数是0.3A,滑片P处在中间位置,R t所处温度为30℃.当R t所在处温度变为50℃,滑动变阻器的滑片位置不变,电流表示数为()10.如图,下列说法正确的是()A.当只闭合S1时,电阻R1、R2串联B.当只闭合S1时,电阻R1、R2并联C.当S1、S2均闭合时,电流表测的是流经R1的电流D.当S1、S2均闭合时,电流表测的是R1、R2的总电流二、多项选择题(本大题包括11~15小题.每小题5分,共25分.在每小题给出的四个选项中至少有两项符合题目的要求,选对但不全的得3分,只要有一项选错就不得分)11.下列现象中能说明分子永不停息地做无规则运动的是()A.香水打开瓶盖后,满屋充满香味B.大风天气,天空中出现扬尘C.糖放入水中后不久,整杯水变甜了D.衣箱里的卫生球不断变小,衣服上充满卫生球味12.科学家们经过长期探索,发现能量转化是非常普遍的,在一定条件下,各种形式的能量是可以相互转化的.以下现象或事实与能量转化对应正确的有()A.摩擦生热﹣﹣机械能转化为内能B.燃料燃烧时发热﹣﹣光能转化为内能C.电动机带动水泵把水送到高处﹣﹣电能转化为机械能D.水电站里水轮机带动发电机发电﹣﹣机械能转化为电能13.凛凛寒冬即将来临,明明家新购置了一台的电暖器.已知他家原有用电器的总功率是5500kW,电能表上标有“220V 10(40)A”的字样.下列说法正确的有()A.电暖器应与家中其它电器串联使用B.电暖器正常工作时通过它的电流是5AC.从电能表使用的角度考虑,明明家的电路允许安装该电暖器D.从电能表使用的角度考虑,明明家的电路不允许安装该电暖器14.下列四个电路图,能测量灯L1电流的电路是()A.B.C.D.15.如图为老式机的原理图.炭粒话筒相当于一个变阻器,膜片振动把炭粒压紧和放松时,相当于图中膜片带动滑动头左右移动,使滑动变阻器的电阻发生周期性变化,引起电路中的电流发生相应的周期变化.听筒中有一个电磁铁,当线圈中的电流周期性变化时,它对旁边铁质膜片的吸引力也随这改变,使膜片来回运动.设图片位置话筒膜片、听筒膜片均静止.()A.话筒的作用是把声音信号转换成变化的电流B.听筒中膜片往返运动的频率跟话筒中膜片运动的频率相同C.话筒膜片从图示位置左移时,对方听筒膜片也会左移D.话筒膜片从图示位置左移时,对方听筒膜片应会右移三、填空题(本大题包括16~18小题,每空1分,共6分)16.自然界中存在两种电荷,电子是带有______电荷的粒子,所带电荷量为______C.17.生活中的“粘”字常与一些物理现象有关,如:表面平滑的铅块紧压后会“粘”在一起,这是因______;用头发摩擦过的塑料钢笔杆能将碎纸屑“粘”起,这是因为摩擦过的钢笔杆带了电,能______.×107J/kg,每发一度电至少需要完全燃烧煤炭______kg.四、作图和实验题(本大题包括19~21小题,每小题2分,共20分)19.如图,在一通电螺线管产生的磁场里,小磁针的N极指向如图所示,请画出通电螺线管的绕向(画3匝即可)20.某实验小组用如图装置探究影响电磁铁磁性大小的因素.实验步骤如下:(1)在相同的内箍上,用完全相同的导线成匝数不同的甲、乙两线圈;(2)将两线圈串联接在电路中,接好电路图;(3)两线圈中均不放铁芯,闭合电键,将滑动变阻器调至合适位置,观察甲乙两线圈吸引铁钉的数量,并记录;(4)保持滑动变阻器的滑片位置不动,在线圈中插入铁芯,观察线圈上吸引铁钉数量的变化,并记录;(5)将滑动变阻器的阻值由大到小慢慢调节,观察线圈吸引铁钉数量的变化,并记录.请完成下列问题:(1)图示实物连线有一处错误,请将错误的连接改正,且使滑片在B段时进入电路中的电阻最大,修改方法是:______.(2)将两线圈串联是为了保证______;(3)进行步骤(3)时,观察到甲吸引的铁钉比乙吸引的铁钉多,这说明电磁铁的磁性与______有关;(4)进行步骤(4)时,两磁铁插入铁芯后吸收的铁钉数量应该______(填“变多”、“不变”或“变少”);(5)进行步骤(5)时,观察到两磁铁吸引铁钉数量变多,这说明电磁铁的磁性与______有关.21.某实验小组设计了如图1所示电路图测量电阻器的电阻值.(1)按照电路原理图连好电路后,闭合开关,发现电压表无示数,电流表示数较大,电路连接出现的故障可能是______A.电阻R断路 B、电阻R短路 C、滑动变阻器断路 D、滑动变阻器短路(2)排除故障,前五次测量数据记录如表格所示,其中有一组数据记录有错,应该是第______组.次数 1 2 3 4 5 6U/VI/A(3)第六次的测量数据如甲、乙两图所示,这次测量的电阻值应为______Ω;(4)除了利用多次测量求平均值外,该实验小组还采用了图象法处理数据,他们排除了错误数据后,建立了电流(I)﹣﹣电压(U)坐标系(如图3),请替该小组完成该图象.五、计算题(本大题包括21~22小题,共19分=5+7+7.解答时应写出必要的文字说明、公式和重要的演算步骤,只写出最后答案的不能得分.用其它方法只要正确对应得分)22.由两只定值电阻,R1=10Ω,R2=20Ω;一只电源,可提供6V的电压,请计算:(1)当将两只电阻串联在电源两端时,电路中的电流是多少安培?(2)当将两只电阻并联在电源两端时,干路中的电流时多少安培?23.如图所示,电源电压恒为4.5V,电压表量程为”0~3V”,滑动变阻器R规格为”20Ω,1A”,灯泡L标有”3.0V,1.5W”字样(不考虑灯丝电阻变化).请完成下列问题:(1)灯泡的电阻和正常工作的电流;(2)在不损坏电路元件情况下,滑动变阻器阻值变化的X围.×103J/(kg•℃).请计算:加热时间/min 0 1 2水的温度/℃20 26 32液体的温度/℃20 34 48(1)一分钟内加热器产生的热量;(2)被加热的水的质量;(3)未知液体的比热容.2015-2016学年某某省日照市莒县九年级(上)期末物理试卷参考答案与试题解析一、单项选择题(本大题包括1~10小题,每小题3分,共30分.)1.首先发现“电流磁效应”的科学家是()A.法拉第B.安培 C.奥斯特D.焦耳【考点】通电直导线周围的磁场.【分析】根据我们对于法拉第、牛顿、焦耳、奥斯特、这四位科学家对于物理所作贡献的了解来作答.【解答】解:A、法拉第发现了电磁感应现象;B、安培发现的了著名的安培定则;C、奥斯特发现了通电导体周围存在磁场,是第一个发现电流磁效应的科学家;D、焦耳发现了焦耳定律;故选C.2.在国际单位制中,电压的单位是()A.伏特 B.欧姆 C.库仑 D.瓦特【考点】物理量的单位及单位换算.【分析】在国际单位制中,电学中的单位都是为了纪念科学家们在物理学做出的突出贡献,以他们的名字命名的,如:电荷量﹣库仑、电流﹣安培、电压﹣伏特、电阻﹣欧姆、电功﹣焦耳、电功率﹣瓦特,据此分析.【解答】解:在国际单位制中欧姆是电阻的单位、库仑是电荷量的单位、瓦特是电功率的单位,故BCD错;伏特是电压的单位,故A正确.故选A.3.现代人们的生活已经离不开电磁波,下列有关电磁波的说法正确的是()A.电磁波不能发生反射B.电磁波不能在真空中传播C.电磁波在空气中的传播速度是340m/sD.电磁波不仅能传递声音信号,也能传递图象信号【考点】电磁波的传播.【分析】根据以下知识答题:(1)电磁波在传播过程中可以发生反射与折射;(2)电磁波可以在真空中传播;(3)电磁波在真空中与空气中的传播速度约为3×108m/s;(4)电磁波既可以传递声音信号,也可以传递图象信号.【解答】解:A、电磁波能够发生反射,故A错误;B、电磁波能在真空中传播,故B错误;C、电磁在空气中的传播速度约为3×108m/s,故C错误;D、电磁波不仅能传递声音信号,也能传递图象信号,故D正确;故选D.4.汽油机一个工作循环有四个冲程,在某一个冲程中进气门、排气门均关闭,且机械能转化为内能,这个冲程是()A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程【考点】内燃机的四个冲程.【分析】四冲程汽油机的一个工作循环由四个冲程组成:吸气冲程、压缩冲程、做功冲程、排气冲程;其中压缩冲程将机械能转化为内能;做功冲程将内能转化为机械能;根据四冲程汽油机或柴油机各冲程的气门关闭情况进行判断.【解答】解:四冲程汽油机的一个工作循环的四个冲程中,吸气冲程的进气门打开,排气门关闭;压缩和做功冲程中,进气门和排气门都关闭;排气冲程中,吸气门关闭,排气门打开;压缩冲程是将机械能转化为内能的过程,做功冲程是将内能转化为机械能的过程;根据以上分析可知,这个冲程是压缩冲程,故B正确.故选B.5.关于内能下列说法正确的是()A.0℃的物体没有内能B.同一物体,温度越高,内能就越大C.物体的内能增大,一定是吸收了热量D.物体的内能增大,一定是外界对它做了功【考点】温度、热量与内能的关系;内能的概念;物体内能的改变.【分析】内能是物体内部所有分子做无规则热运动的动能和分子势能的总和,其大小与物体的质量和温度有关,物体的温度越高、质量越大,内能越大;一切物体都有内能;改变内能的方法:一是做功,二是热传递.【解答】解:A、一切物体的分子都在永不停息地做无规则运动,即一切物体都有内能,0℃的物体也具有内能,故A错;B、同一物体,质量不变,温度越高,内能就越大,故B正确;CD、物体的内能增大,可能是吸收热量,也可能是通过做功改变的,故CD错.故选B.6.同种材料制成的甲、乙、丙三根电阻线,已知甲比乙长,但横截面积相等,丙比乙粗,但长度相等,则甲、乙、丙三根电阻线的电阻大小是()A.一样大B.甲最大C.乙最大D.丙最大【考点】影响电阻大小的因素.【分析】电阻大小的影响因素:材料、长度和横截面积.铝线的电阻率小于镍铬合金线的电阻率;同种材料制成的导线,长度越长、横截面积越小,导体的电阻越大.注意控制变量法的应用.【解答】解:甲、乙的材料、粗细相同,甲长,则R甲>R乙;乙、丙的材料、长度相同,丙粗,则R乙>R丙;综上所述:其电阻大小排列顺序:R甲>R乙>R丙.故选B.7.将“220V 100W”的灯泡接在110V的电路中(不考虑灯泡电阻的变化),灯泡的功率为()A.25W B.50W C.75W D.100W【考点】实际功率.【分析】(1)已知灯泡的额定电压和额定功率,根据R=求出灯泡的电阻;(2)知道灯泡的实际电压,再根据P=求出接入一个电压为110V的电路中时实际消耗的电功率.【解答】解:(1)根据I=,P=UI得,P=,灯泡的电阻:R===484Ω;(2)接入一个电压为110V的电路中时实际消耗的电功率:P===25W;故选A.8.随着我县国家标准化验收的成功,各学校都已配齐投影仪灯设备.投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温.要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光.下列四个电路图中最符合要求的是()A.B.C.D.【考点】电路图设计.【分析】由题意可知电动机和灯泡可以独立工作、互不影响,即为并联,然后根据开关的作用使带动风扇的电动机先工作后灯泡才能工作,即开关在干路时,可控制所有用电器,在支路上时,只控制该支路上的用电器;据此进行解答.【解答】解:当电风扇的电动机启动后,灯泡才能发光;风扇不转,灯泡不能发光,故电动机和灯泡并联且应当有一个开关在干路中,一个开关在灯泡的支路中;由选项可知D符合题意,ABC均不符合题意.故选D.9.甲图所示电路中R为滑动变阻器,其最大阻值为1000Ω,R t是热敏电阻,随温度变化的图象如图乙所示.已知此时电流表的示数是0.3A,滑片P处在中间位置,R t所处温度为30℃.当R t所在处温度变为50℃,滑动变阻器的滑片位置不变,电流表示数为()【考点】欧姆定律的应用.【分析】由图甲分析电路结构,由图乙读出30℃时R t连入阻值,根据电路特点和欧姆定律计算电源电压;由图乙读出温度变为50℃时R t连入阻值,滑动变阻器的滑片位置不变,再根据电路特点和欧姆定律计算电流表示数.【解答】解:由图甲知,R与R t串联,电流表测电路中电流,由图乙可知,当30℃时R t连入阻值为300Ω,此时电流表的示数是0.3A,滑片P处在中间位置,即变阻器连入阻值R=×1000Ω=500Ω,由串联电路特点和欧姆定律可得电源电压:U=I(R+R t×=240V,由图乙读出温度变为50℃时R t连入阻值,R t′=100Ω,由于滑片位置不变,由串联电路特点和欧姆定律可得电路中电流:I′===0.4A.故选C.10.如图,下列说法正确的是()A.当只闭合S1时,电阻R1、R2串联B.当只闭合S1时,电阻R1、R2并联C.当S1、S2均闭合时,电流表测的是流经R1的电流D.当S1、S2均闭合时,电流表测的是R1、R2的总电流【考点】串联电路和并联电路的辨别;电流表的使用.【分析】根据电流的流向法,结合开关的闭合和断开情况,明确电流的路径,即可判断电路的连接特点和电流表的测量X围.【解答】解:AB、图中当只闭合S1时,是电阻R1的简单电路,故AB错误;CD、当S1、S2均闭合时,电流有两条路径,电阻R1、R2并联,电流表测的是R1、R2的总电流,故C错误、D正确.故选D.二、多项选择题(本大题包括11~15小题.每小题5分,共25分.在每小题给出的四个选项中至少有两项符合题目的要求,选对但不全的得3分,只要有一项选错就不得分)11.下列现象中能说明分子永不停息地做无规则运动的是()A.香水打开瓶盖后,满屋充满香味B.大风天气,天空中出现扬尘C.糖放入水中后不久,整杯水变甜了D.衣箱里的卫生球不断变小,衣服上充满卫生球味【考点】分子的运动.【分析】(1)不同的物质在相互接触时,彼此进入对方的现象叫做扩散,这一现象说明一切物体的分子都在不停地做无规则运动.(2)由于分子的体积很小,分子的运动无法用肉眼直接看到,但可以通过气味、颜色的变化来体现.【解答】解:A、打开香水瓶盖后,满屋充满香水味,是气体分子的扩散,属于分子的运动,符合题意;B、大风天气,天空中出现扬尘,是固体小颗粒的运动,不是分子的运动,不合题意;C、糖放入水中后不久,整杯水变甜了,是分子无规则运动的结果,符合题意;D、衣箱里的卫生球不断变小,衣服上充满卫生球味,是分子无规则运动的结果,符合题意.故选ACD.12.科学家们经过长期探索,发现能量转化是非常普遍的,在一定条件下,各种形式的能量是可以相互转化的.以下现象或事实与能量转化对应正确的有()A.摩擦生热﹣﹣机械能转化为内能B.燃料燃烧时发热﹣﹣光能转化为内能C.电动机带动水泵把水送到高处﹣﹣电能转化为机械能D.水电站里水轮机带动发电机发电﹣﹣机械能转化为电能【考点】能量的转化和转移.【分析】自然界中的能量都以各种形式的能储存起来,在一定条件下可以相互转化.据此结合实例可具体问题具体分析.【解答】解:A、摩擦生热是通过做功将机械能转化为内能,故正确;B、燃料燃烧时发热是化学能转化为内能,故错误;C、电动机带动水泵把水送到高处消耗了电能,把电能转化为机械能,故正确;D、水电站里水轮机带动发电机发电消耗了机械能,转化为了电能,故正确.故选ACD.13.凛凛寒冬即将来临,明明家新购置了一台的电暖器.已知他家原有用电器的总功率是5500kW,电能表上标有“220V 10(40)A”的字样.下列说法正确的有()A.电暖器应与家中其它电器串联使用B.电暖器正常工作时通过它的电流是5AC.从电能表使用的角度考虑,明明家的电路允许安装该电暖器D.从电能表使用的角度考虑,明明家的电路不允许安装该电暖器【考点】电功率与电压、电流的关系;电能表参数的理解与电能的求法.【分析】(1)串联电路只有一条电流路径,各元件互相影响;并联电路有多条电流路径,各元件互不影响;(2)电暖器正常发光时的功率和额定功率相等,根据P=UI求出通过的电流;(3)从电能表的表盘上可以看出,电能表的工作电压为220V,允许通过的最大电流为40A,根据公式P=UI可求电路的最大功率,然后原有用电器的总功率和电暖器功率之和相比较得出答案.【解答】解:A.为了使电暖器能正常工作,且与其他用电器不互相影响,应将其与其它用电器并联连接,故A错误;B.由P=UI可得,电暖器正常工作时通过的电流I===5A,故B正确;CD.该电能表所在电路中允许消耗的最大功率P=220V×40A=8800W>5500W+1100W=6600W,则明明家的电路允许安装该电暖器,故C正确,D错误.故选BC.14.下列四个电路图,能测量灯L1电流的电路是()A.B.C.D.【考点】电流表的使用.【分析】根据电流表与测用电器串联,电流要从电流表的正接线柱入,负接线柱出即可作出判断.【解答】解:A、电流表在干路中,测的是干路中的电流,所以A错误;B、电流表与灯L1串联,且电流从电流表的正接线柱入,负接线柱出,所以B正确;C、灯泡L1与L2并联;干路中有一只电流表,L2支路中有一只电流表,根据并联电路电流的规律可以求出通过L1的电流,所以C正确;D、电流表虽与灯L1串联,电流表正负接线柱接反了,所以D错误.故选BC.15.如图为老式机的原理图.炭粒话筒相当于一个变阻器,膜片振动把炭粒压紧和放松时,相当于图中膜片带动滑动头左右移动,使滑动变阻器的电阻发生周期性变化,引起电路中的电流发生相应的周期变化.听筒中有一个电磁铁,当线圈中的电流周期性变化时,它对旁边铁质膜片的吸引力也随这改变,使膜片来回运动.设图片位置话筒膜片、听筒膜片均静止.()A.话筒的作用是把声音信号转换成变化的电流B.听筒中膜片往返运动的频率跟话筒中膜片运动的频率相同C.话筒膜片从图示位置左移时,对方听筒膜片也会左移D.话筒膜片从图示位置左移时,对方听筒膜片应会右移【考点】电磁铁的其他应用;扬声器和耳机的构造和原理;动圈式话筒的构造和原理.【分析】(1)话筒把声信号转换成电信号,听筒将电信号转换成声信号;二者的频率相同;(2)根据话筒中变阻器的滑片位置变化,判断电路中电流的变化,再确定电磁铁的磁性变化,从而做出判断.【解答】解:A、话筒的作用是把声音信号转换成变化的电流,故A正确;B、听筒中膜片往返运动的频率跟话筒中膜片运动的频率相同,这样才能保证声音不会“失真”,故B正确;CD、读图可知,话筒膜片从图示位置左移时,变阻器接入电路的电阻变大,则电路中电流变小,右侧电磁铁的磁性减弱,对铁膜听筒的吸引力变小,所以对方听筒膜片应会右移,故C 错误、D正确.故选ABD.三、填空题(本大题包括16~18小题,每空1分,共6分)16.自然界中存在两种电荷,电子是带有负电荷的粒子,所带电荷量为×10﹣19C.【考点】原子结构、元电荷与带电情况.【分析】×10﹣19C.【解答】解:自然界中存在两种电荷,即正电荷和负电荷,其中电子是带有负电荷的粒子.×10﹣19C.×10﹣19.17.生活中的“粘”字常与一些物理现象有关,如:表面平滑的铅块紧压后会“粘”在一起,这是因分子间有吸引力;用头发摩擦过的塑料钢笔杆能将碎纸屑“粘”起,这是因为摩擦过的钢笔杆带了电,能吸引轻小物体.【考点】物体带电情况的判断;分子间的作用力.【分析】(1)物质是由分子组成的,分子之间存在着引力和斥力.(2)摩擦可以使物体带电,带电体具有吸引轻小物体的性质.【解答】解:(1)两块表面平整干净的铅块压紧会粘在一起,这是因为分子间存在着引力作用的结果.(2)带电体具有吸引轻小物体的性质.用头发摩擦过的塑料钢笔杆能将碎纸屑“粘”起,这是因为摩擦过的钢笔杆带了电,能吸引轻小物体.故答案为:分子间有吸引力;吸引轻小物体.18.煤炭属于不可再生×107J/kg,每发一度电至少需要完全燃烧煤炭0.3 kg.【考点】燃料的热值.【分析】能够短时间内从自然界源源不断得到补充的是可再生能源,短时间内从自然界得不到补充的是不可再生能源;根据η=求出完全燃烧标准煤释放的热量,利用Q放=mq求出所需煤的质量即可得出答案.【解答】解:煤炭随着使用不断减少,短时间内从自然界得不到补充,因此属于不可再生能源;×106J,由η=可得,完全燃烧标准煤释放的热量:Q放===9×106J,由Q放=mq可得,所需煤的质量:m===0.3kg.故答案为:不可再生;0.3.四、作图和实验题(本大题包括19~21小题,每小题2分,共20分)19.如图,在一通电螺线管产生的磁场里,小磁针的N极指向如图所示,请画出通电螺线管的绕向(画3匝即可)【考点】通电螺线管的极性和电流方向的判断.【分析】根据小磁针的指向判断出通电螺线管磁场的方向及磁极.根据安培定则再判断螺线管的绕线方法.【解答】解:小磁针静止时N极所指示的方向﹣﹣向右,为该点磁场的方向.在磁体外部,磁感线从N极指向S极,所以螺线管的右端为S极,左端为N极.根据安培定则,伸出右手使大拇指指向通电螺线管的N极,即螺线管的右端,则四指弯曲的方向为电流的方向,如图所示.20.某实验小组用如图装置探究影响电磁铁磁性大小的因素.实验步骤如下:(1)在相同的内箍上,用完全相同的导线成匝数不同的甲、乙两线圈;(2)将两线圈串联接在电路中,接好电路图;。
2023学年九上物理期末模拟测试卷考生请注意:1.答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内,不得在试卷上作任何标记。
2.第一部分选择题每小题选出答案后,需将答案写在试卷指定的括号内,第二部分非选择题答案写在试卷题目指定的位置上。
3.考生必须保证答题卡的整洁。
考试结束后,请将本试卷和答题卡一并交回。
一、选择题1.灯泡L1、L2上分别标有“6V 3W”“6V 6W”字样,若将它们串联使用时,不考虑灯丝电阻的变化,保证灯泡不被烧坏,电路两端允许加的最大电压值是()A.6V B.9V C.12V D.18V2.如图所示,要使灯泡L1和L2组成并联电路,则应该闭合的开关是()A.只闭合S2B.只闭合S3C.同时闭合S1和S2D.同时闭合S1和S33.用体温计测量病人甲的体温,示数是38.5℃,如果该体温计未经甩过就用来测量病人乙的体温,则体温计的示数可能是()A.37.0℃B.37.5 ℃C.38.0 ℃D.38.5 ℃4.下列说法中正确的是()A.用锯锯木头,锯条发热,这是通过热传递的方法改变物体的内能B.在干旱地区,农业灌溉中用管道输水代替沟渠输水是为了减慢蒸发C.用热水袋取暖是通过做功的方法改变物体的内能D.反复弯折铁丝使其发热,是通过热传递的方法改变物体的内能5.如图所示的电路中,当滑向左滑动时,下列关于电表示数与灯的亮度变化的说法正确的是()A.电压表示数变大B.电压表示数变小C.灯变亮D.灯变暗6.小丽晚上想用台灯照明看书,她把“220V25W”台灯的插头插入插座后,当闭合开关时,室内所有电灯立即全部熄灭.原因可能是A.台灯的插头内短路B.插座处短路C.台灯的灯座内短路D.台灯的开关内短路7.南极是世界上最冷的地方,常年平均气温是﹣25℃,如图所示,一天,企鹅妈妈和小企鹅之间发生了一次有趣的对话,它们的部分说法如下,其中正确的是A.小企鹅:妈妈,这么冷,我都没热量了B.企鹅妈妈:不对,是没有内能C.小企鹅:冰天雪地的,可能连水蒸气都没有吧D.企鹅妈妈:呵呵,水蒸气倒肯定有,因为冰是可以升华的呀8.一名学生做实验时按如图所示的电路接好后,闭合开关,两灯均不亮,电流表的指针几乎不动,而电压表的指针有明显偏转.由此分析电路的故障可能是A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路9.如图右所示,将两个铅柱的底面削平、削干净,然后紧紧地压在一起,两铅块就会结合起来,甚至下面吊一个钩码都不能把它们拉开.这个实验说明了()A.一切物质的分子都在不停地做无规则运动B.分子之间存在引力C.分子之间存在斥力D.分子之间存在间隙10.下列做法中符合安全用电原则的是A.发现有人触电立刻用手把人拉开B.靠近但不接触高压带电体C.用湿抹布擦插座D.家庭电路中,开关接在火线上11.关于宇宙、通信和微观世界,下列说法中正确的是A.地球是宇宙的中心B.光不属于电磁波C.电磁波在真空中传播的速度是340m/sD.电子的发现说明原子是可以再分的12.关于温度、内能和热量,下列说法正确的是()A.0℃的冰块内能为零B.温度高的物体含有的热量多C.甲物体传递了热量给乙物体,说明甲物体内能大D.物体内能增大温度不一定升高二、填空题13.有一块手机用的锂电池,上面标明电压为3.7V,容量为2000mA•h,当给它充电时,锂电池相当于电路中的_____(选填“电源”或“用电器”),把电能转化为_____能,充满电后,手机锂电池大约储藏的电能是_____J。
山东省日照市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、选择题 (共9题;共18分)1. (2分)下列说法中正确的是()A . 磁场是一种真实存在的物质B . 用力提1N重的物体上升1m,提力做的功一定是1JC . 对人体的安全电压是36VD . 要使物体的内能增加,只有吸热2. (2分)在下列情况中,物体既具有动能又具有势能的是()A . 海面上航行的轮船B . 空中飞行的子弹C . 吊在天花板上的电灯D . 拉长的橡皮条3. (2分)把篮球抛向空中,忽略空气阻力,图中哪一图象能正确反映球离手后至落回地面前机械能(E )与篮球离地高度(h )的关系()A .B .C .D .4. (2分)(2018·定兴模拟) 以下有关物理量的估测,符合生活实际的是()A . 一支2B铅笔的长度约为18cmB . 六月份南京的平均气温约为50℃C . 中学生跑完50m用时约4sD . 教室内一盏日光灯额定功率约为200W5. (2分) (2018九下·黄石月考) 下列关于物理知识在生活中的应用不正确的是()A . 车辆行驶中驾驶员一定要系好安全带B . 在地铁站或火车站站台上候车时一定要站在安全线以外C . 更换灯泡前应断开电源开关D . 在山区遇雷雨时,可以在大树下躲避雷雨6. (2分)以下物体中,不属于半导体材料的是()A . 锗B . 硅C . 食盐水D . 砷化镓7. (2分) (2020九上·石城期末) 小明学习了电学知识后,给交通局建议,在学校门口安装红绿指示灯,以不同颜色的变化保证行人的安全,据你对交通指示灯的了解,可以推断出()A . 红黄绿灯都是串联B . 红灯与黄灯串联后再与绿灯并联C . 红黄绿灯没有关系D . 红黄绿灯都是并联8. (2分) (2018九上·北京期末) 下列四种家用电器中,额定功率可能大于800W的是()A . 电暖气B . 收音机C . 电视机D . 台式电脑9. (2分)(2018·沭阳模拟) 如图所示,闭合开关S,使滑动变阻器的滑片向左移动,则()A . 电流表示数变小B . 电压表示数变小C . 电压表示数不变D . 灯泡变暗二、填空题 (共8题;共20分)10. (2分) (2017九上·雁塔月考) 建筑工地上,一台起重机竖直吊起的建筑材料,使其升高.如果在此过程中所做的额外功是,则总功是________J,起重机的机械效率是________.11. (4分)玩具弹弓能将塑料子弹射出去,被拉伸的橡皮筋具有________。

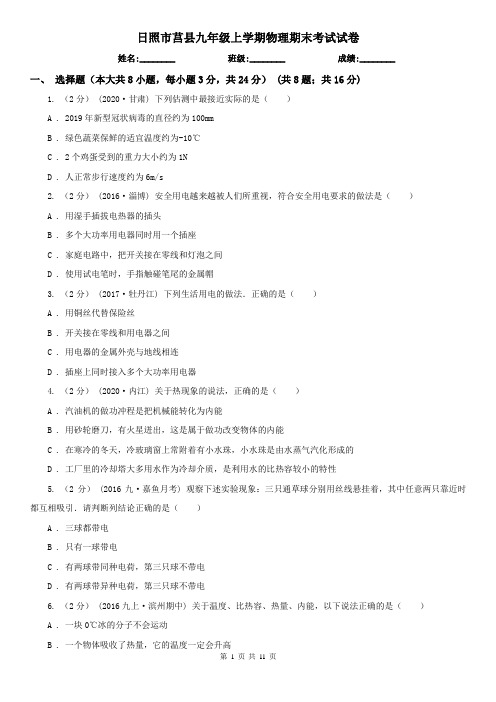

日照市莒县九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、选择题(本大共8小题,每小题3分,共24分) (共8题;共16分)1. (2分)(2020·甘肃) 下列估测中最接近实际的是()A . 2019年新型冠状病毒的直径约为100mmB . 绿色蔬菜保鲜的适宜温度约为-10℃C . 2个鸡蛋受到的重力大小约为1ND . 人正常步行速度约为6m/s2. (2分)(2016·淄博) 安全用电越来越被人们所重视,符合安全用电要求的做法是()A . 用湿手插拔电热器的插头B . 多个大功率用电器同时用一个插座C . 家庭电路中,把开关接在零线和灯泡之间D . 使用试电笔时,手指触碰笔尾的金属帽3. (2分)(2017·牡丹江) 下列生活用电的做法.正确的是()A . 用铜丝代替保险丝B . 开关接在零线和用电器之间C . 用电器的金属外壳与地线相连D . 插座上同时接入多个大功率用电器4. (2分)(2020·内江) 关于热现象的说法,正确的是()A . 汽油机的做功冲程是把机械能转化为内能B . 用砂轮磨刀,有火星迸出,这是属于做功改变物体的内能C . 在寒冷的冬天,冷玻璃窗上常附着有小水珠,小水珠是由水蒸气汽化形成的D . 工厂里的冷却塔大多用水作为冷却介质,是利用水的比热容较小的特性5. (2分) (2016九·嘉鱼月考) 观察下述实验现象:三只通草球分别用丝线悬挂着,其中任意两只靠近时都互相吸引.请判断列结论正确的是()A . 三球都带电B . 只有一球带电C . 有两球带同种电荷,第三只球不带电D . 有两球带异种电荷,第三只球不带电6. (2分) (2016九上·滨州期中) 关于温度、比热容、热量、内能,以下说法正确的是()A . 一块0℃冰的分子不会运动B . 一个物体吸收了热量,它的温度一定会升高C . 一个物体温度升高了,它的一定内能增加D . 用水作为汽车发动机散热器的冷却剂,其主要原因是水的比热容较小7. (2分)压敏电阻受到的压力越大阻值越小.小宇同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路,要求压力增大时电表示数增大.下列电路中不符合要求的是()A .B .C .D .8. (2分)(2019·连云港) 如图所示,电源电压U恒定,闭合开关和S2 ,在滑动变阻器滑片向上移动过程中()A . 灯泡L的亮度不变B . 两端的电压变大C . 电流表A2的示数变大D . 电流表的示数变大二、填空题(本大题共9小题,每空1分,共20分) (共9题;共9分)9. (1分) (2019九上·揭西月考) 细心的小红发现用火炉烧水,水沸腾时壶盖不断地振动,这是因为燃料燃烧时把________能转化为________能,再把能量传递给水和水蒸气。
4月山东省莒县2024届物理九年级第一学期期末调研试题注意事项1.考生要认真填写考场号和座位序号。
2.试题所有答案必须填涂或书写在答题卡上,在试卷上作答无效。
第一部分必须用2B 铅笔作答;第二部分必须用黑色字迹的签字笔作答。
3.考试结束后,考生须将试卷和答题卡放在桌面上,待监考员收回。
一、单选题1.关于导体和绝缘体,下列说法正确的是A.绝缘体对电流阻碍作用大,但能够带电B.绝缘体不能导电的原因是绝缘体内没有电子C.能够导电的物体叫导体,如金属,酸碱盐水溶液,橡胶等D.导体易导电是因为内部有正电荷自由移动2.用图甲的滑轮组运送货物上楼,每件货物重100N,每次运送的量不定,图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图象。
若不计绳重和摩擦,下列说法正确的是()A.同一物体越上升,重力做功越多,重力势能越来越小;B.该滑轮组的动滑轮重50N;C.运送4件货物时,滑轮组的机械效率为80%;D.其它条件不变,改变图甲中的绕绳方式,滑轮组机械效率将改变;3.如图所示的电路中,闭合开关S后电路正常工作。
一段时间后发现电流表的示数变成了0A而电压表的示数变大。
假定电路中只有一处故障,则故障可能是A.R1断路B.R2断路C.电流表断路D.电压表断路4.如图所示的电路中,两个相同的小灯泡L1与L2串联,当开关闭合时,一盏灯亮,一盏灯不亮,且电压表有示数,则电路发生的故障是()A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路5.如图所示,灯泡L1、L2的电阻分别为20Ω、40Ω,闭合开关S,通过L1、L2的电流分别为I1、I2,它们两端的电压分别为U1、U2,则()A.I1:I2=2:1,U1:U2=2:1B.I1:I2=2:1,U1:U2=1:1C.I1:I2=1:2,U1:U2=1:1D.I1:I2=1:2,U1:U2=1:26.如图所示,电源电压保持不变,闭合开关S,电压表和电流表均有示数,再闭合开关S1,则下列说法正确的是()A.电流表示数变大,电压表示数变小B.电流表示数变小,电压表示数不变C.电流表示数不变,电路的总功率变小D.电压表示数与电流表示数比值不变7.如图所示电路中,R1为了定值电阻,R2为滑动变阻器,电源电压保持不变,闭合开关S,当滑动变阻器滑片P向右滑动时,下列说法正确的是()A.电流表的示数变大,电压表的示数变小B.电流表的示数变小,电压表的示数变大C.电流表和电压表的示数都变小D.电流表和电压表的示数都变大8.下列用电器中,主要利用电流热效应工作的是A.电饭煲B.电冰箱C.电风扇D.电视机二、多选题9.关于课本中“探究电流跟电压的关系”和“测量小灯泡电功率”两个实验,下列说法中正确的有()A.在课本中的电路图及所用器材完全相同B.进行了多次实验,找到了规律C.实验中需要记录物理量相同D.调节滑动变阻器的目的都是为了改变部分电路两端电压10.如图所示电路中,电源电压恒定,R1为定值电阻,R2为滑动变阻器。
山东省日照市莒县九年级(上)期末物理试卷一、单项选择题(本大题包括1-10小题,每小题3分,共30分.在每小题给出的四个选项中,只有一项符合题目要求)1.下列物体通常情况下可以导电的是()A.篮球B.排球C.铅球D.实心球2.通常情况下,下列器件中,属于构成一个电路必须的器件是()A.电源B.电能表C.电压表D.电流表3.下列描述不属于人们用来解释热现象的分子动理论的初步知识的是()A.常见的物质是由大量的分子、原子构成的B.物质内的分子在不停地做热运动C.分子之间存在引力和斥力D.分子是由原子组成的4.如图,试管内装些水,用橡胶塞塞住管口,将水加热一段时间后,塞子受到水蒸气的压力而冲出去。
这个实验基本展示了一种热机的工作原理,这种热机是()A.蒸汽机B.内燃机C.汽轮机D.喷气发动机5.信息理论表明,作为载体的电磁波,相同时间内传输的信息量越多,是因为电磁波的()A.波速越大B.波长越长C.频率越高D.周期越长6.我们的祖先非常善于观察和总结,东汉王充《论衡•乱龙》中记录了“顿牟掇芥(dùn móu duō gài)”顿牟掇芥(也有玳瑁的甲壳之说):芥指芥菜子,统喻干草、纸等的微小屑末。
这个词的意思就是经过摩擦的琥珀能吸引干草、纸等轻小的物体。
下列关于这个现象的解释正确的是()A.经过摩擦的琥珀带了电B.经过摩擦的琥珀有了磁性C.琥珀与干草带异种电荷D.琥珀与干草带同种电荷7.如图,将一枚转动灵活的小磁针置于桌面上,在小磁针旁放一直导线,使导线与电池接触,看看电路连通瞬间小磁针有什么变化。
这一实验主要是研究()A.电磁感应B.电流的磁效应C.磁场对通电导线有力的作用D.电磁继电器8.能源危机是人类社会面临的一个重大问题。
我们所能利用的能源是有限的,也是有条件的,所以能源的利用要考虑可持续发展。
下列有关能源问题的说法,正确的是()A.太阳能和核能都是不可再生能源。
水能和风能都是可再生能源B.媒是可再生能源,以煤为主要燃料的火力发电容易造成环境污染C.核反应推中发生的是可控制的核裂变,核电站主要将核能转化为电能D.虽然能量的转化和能量的转移是有方向性的,但是所有的能量都可以被利用9.如图所示电路,灯泡L1、L2完全相同,当开关S闭合后,两盏灯泡均发光且电压表的示数为1.5V.则当开关断开后,下列说法正确的是()A.灯泡L1变亮了B.电压表示数变为0C.电压表示数仍为1.5V D.电压表示数变为3V10.利用甲、乙两图可以研究电流通过导体时产生的热的多少跟那些因素有关系。
保证各电路两端电压不变,通电相同时间后()A.甲图中,左右两电阻发热量之比为2:1B.甲图中,左右两电阻发热量之比为1:4C.乙图中,左右两电阻发热量之比为4:1D.乙图中,若将右侧容器上面的电阻拆除,右侧发热电阻的发热量变为原来的4倍二、多项选择题(本大题包括11-15小题.每小题5分,共25分.在每小题给出的四个选项中至少由两项符合题目要求,选对但不全的得3分,只要有一项选错就不得分)11.(5分)关于热机,下列说法正确的有()A.热机是将内能转化为机械能的工具B.四冲程汽油机工作时,只有一个冲程对外做功C.随着科学技术的日新月异,热机的效率可以达到100%D.柴油机和汽油机在吸气冲程,吸进气缸的都是汽油混合器12.(5分)电压力锅、电饭锅、空调、电冰箱等都是常用家用电器,下列说法正确的是()A.这些用电器都是利用了电流的热效应工作的B.这些用电器由两个以上同时使用时,应并联在电路中C.很多大功率家用电器同时使用,容易导致家庭电路中电流过大D.很多家用电器使用三线插头,其中一个插头与用电器的金属外壳相连13.(5分)某同学自制的简易电动机示意图如图所示。
矩形线圈由一根漆包线烧制而成,漆包线的两端分别从线圈的一组对边的中间位置引出,并作为线圈的转轴。
将线圈架在两个金属支架之间,线圈平面位于竖直面内,永磁铁置于线圈下方。
为了使电池与两金属支架连接后线圈能连续转动起来,该同学应将()A.左、右转轴下侧的绝缘漆都刮掉B.左、右转轴上下侧的绝缘漆都刮掉C.左转轴上侧的绝缘漆刮掉,右转轴下侧的绝缘漆刮掉D.左转轴上下侧的绝缘漆都刮掉,右转轴下侧的绝缘漆刮掉14.(5分)有形状和颜色完全相同的两个长方形物块P、Q可能一块为磁铁、另一块为铁块,也可能两块都是磁铁。
小明根据所学知识做了如下判断,不正确的有()A.将P的两端分别接近Q的同一端,均互相吸引,则P是磁铁,Q是铁块B.将P的两端分别接近Q的同一端,均互相吸引,则Q是磁铁,P是铁块C.将P的一端接近Q的同一端,二者互相吸引,则P、Q都是磁铁D.将P的一端接近Q的同一端,二者互相排斥,则P、Q都是磁铁15.(5分)图示为两个电阻的U﹣I图象,下列判断正确有()A.将两个电阻并联后,加上2V的电压,电路中的总电流为1.8AB.将两个电阻串联后,如果通过R2的电流为0.6A,电路两端的总电压为2.0VC.两个电阻并联时,电功率之比为P1:P2=2:1D.两个电阻串联时,电功率之比为P1:P2=1:4三、填空题(本大题包括16-18小题,每空1分,共6分)16.(2分)改变物体内能的方式有两种,一种是,一种是,这两种方式在改变物体内能上是等效的。
17.(2分)如图所示的电路,若甲为电压表,乙为电流表,则当开关S闭合后,电阻R1、R2的连接方式为:若甲为电流表,乙为电压表,则当开关S闭合后,则甲表(填“有”或“无”)示数。
18.(2分)质量为2kg的某种物质温度从20℃升高到40℃时,吸收的热量是1.88×104J,该物质的比热容是:水的比热容是砂石的4倍,质量相同、初温均为20℃的水的砂石,吸收了相同的热量,若水温升至40℃,砂石的温度会升至℃。
四、作图和实验题(本大题包括19-21小题,共24分)19.(4分)两通电螺线管电流方向如图所示,请画出虚线框所围区域磁感线的大致分布情况。
20.(8分)在电阻一定时探究电流与电压关系的实验中,小凯把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了图示电路,正准备闭合开关时,旁边的小兰急忙拦住他,说接线错了。
以下是小兰和小凯的一段对话,请你根据所学的物理知识,做一个评判。
(1)小凯说:“虽然线接的有点错误,但是闭合开关后,不会有危险。
”小凯说的对吗?(2)小兰说:“是的,不会有危险。
但是闭合开关后,电流表有明显的示数,且当滑动变阻器的滑片向右移动时电流表表示数会变大。
”小兰说的对吗?(3)小凯说:“我将导线编了号,如图。
只需改接一根导线就可以了。
”应该接哪根导线?(4)小兰说:“我们一起改接吧”他们应该如何改接呢?21.(12分)实验室里有一只小灯泡,其铭牌上只能看到2.5V的字样,某实验小组想利用所学的知识测其额定功率,电路原理图如图甲所示,所用器材及部分连线如图乙,已知电源能给电路提供3V的电压。
该小组记录的部分数据如表实验次数12345电压(U/V) 1.0 1.52 2.53电流(I/A)0.250.320.380.40.42(1)根据题意及表中数据可以判断,电压表量程应选(2)电流表量程应选(3)请在实物图中连线(4)根据数据可知小灯泡的额定功率为P0=W。
(5)小明完成第5组数据记录后忘了断开开关,经过5min小灯泡的发热量为J (小灯泡未烧坏)(6)小明认为根据所得数据,还可以探究影响灯丝电阻的因素。
小明最可能探究灯丝电阻与下列哪个因素有关?。
A.长度B.温度C.横截面积D.材料(7)实验过程中,细心的小明发现无论怎样调节滑动变阻器,小灯泡两端的电压最小只能为1V,实验小组分析发现,可以根据已知数据和测量数据求出滑动变阻器的总阻值。
该滑动变阻器的总阻值为欧姆。
五、计算题(本大题包括22-23小题,共15分.解答时应写出必要的文字说明、公式和重要的演算步骤,只写出最后答案的不能得分)22.(9分)如图所示,电流表A1接入电路的量程为“0﹣0.6A”,电流表A接入电路的量程为“0﹣3A”,电阻R1为10Ω.当滑动变阻器R2的滑片P处于某一位置时,电流表A1示数为0.5A,电流表A示数为2.5A,请计算:(1)电源两端的电压(2)此时,滑动变阻器接入电路中的电阻值(3)移动R2的滑片P,可以改变其接入电路中的阻值,为了保证电路安全,滑动变阻器接入电路中的最小阻值为多少欧姆?23.(6分)电炉子是利用电阻发热的厨具,小明家用的电炉子铭牌标记为“220V 1100W”,使用一年用电量为300度,使用过程中的效率为60%。
(1)小明家所用电炉子的电阻丝的电阻值是多少欧姆?(2)随着科技的发展,小明家也将电炉子换成了电压力锅,电压力锅也是利用电阻发热的厨具。
小明家的电压力锅铭牌标记也是“220V 1100W”,使用过程中的效率为90%.假设电压力锅恰好完全代替了电炉子的功能,小明家的生活习惯一直没变。
人口稳定,每个人的饭量保持稳定。
请计算小明家用电压力锅代替电炉子后:I.一年能节约用电多少度?Ⅱ.一年能节约的做饭时间有多少小时?参考答案一、单项选择题(本大题包括1-10小题,每小题3分,共30分.在每小题给出的四个选项中,只有一项符合题目要求)1-5:CADAC6-10:ABCDC二、多项选择题(本大题包括11-15小题.每小题5分,共25分.在每小题给出的四个选项中至少由两项符合题目要求,选对但不全的得3分,只要有一项选错就不得分)11.AB。
12.BCD。
13.D。
14.BD。
15.AC。
三、填空题(本大题包括16-18小题,每空1分,共6分)16.做功;热传递。
17.并联;无。
18.470J/(kg•℃);100。
四、作图和实验题(本大题包括19-21小题,共24分)19.20.故答案为:(1)对;(2)不对;(3)导线3;(4)如上所示。
21.(1)根据题意,电源电压为3V,故电压表量程应选0﹣3V;(2)由表中数据,电路中的最大电流为0.42A,故电流表量程应选0﹣0.6A;(3)由(1)(2),电压表选用小量程与灯并联,电流表选用小量程与灯串联,变阻器按一下一上接入电路中,如下所示:(4)灯在额定电压下的功率为额定功率,根据表中数据可知小灯泡的额定功率为:P0=U4I4=2.5V×0.4A=1W;(5)由表中第5组数据知,U5=3V,I5=0.42A,小明完成第5组数据记录后忘了断开开关,经过5min小灯泡的发热量为:Q=W=U5I5t=3V×0.42A×5×60s=378 J;(6)由表中数据知,通过灯的电流随电压的增大而增大,根据P=UI,灯的功率变大,灯丝的温度升高,由表中数据根据欧姆定律可求出在不同电压下的灯丝的电阻大小,故还可以探究影灯丝电阻与温度的关系,选B;(7)原电路中,灯与变阻器串联,根据分压原理,变阻器连入电路中的电阻越大,变阻器分得的电压越大,灯的电压越小,因实验过程中,细心的小明发现无论怎样调节滑动变阻器,小灯泡两端的电压最小只能为1V,即变阻器的全部电阻连入电路中时,电压表示数为1V,由表中数据,此时通过灯的电流为0.25A,根据串联电路电压的规律,此时变阻器分得的电压为:U滑=U﹣U V=3V﹣1V=2V,由欧姆定律,滑动变阻器的总阻值为:R滑===8Ω。
