彩钢板屋面和墙面施工方法

屋面与墙面压型钢板施工1、质量标准本工程屋面采用的是超细玻璃丝棉夹芯板。

墙面采用的是EPS板。

彩钢板品种、规格、尺寸等均必须符合设计文件要求及现行标准《建筑用压型钢板》GB/T12755-91的规定。

2、安装前准备1）板的包装：以叠板的方式供货。

叠层之间用60mm厚的聚苯乙烯支撑，并且以900-1000的距离放置，以便于起吊与装卸。

根据每件包装的重量，应选择适当的起吊与装卸方法。

每件包装应注明重量、数量、长度及工程名称等。

2）板的搬运及贮存：⑴、板在吊装时必须保持平衡，吊装用尼龙带宽度≥200mm。

并在板与带之间嵌入木板，木板应比尼龙条带略宽。

⑵、包装好的板必须放在牢固而平坦的地面上，在底下嵌入聚苯乙烯或木条。

存放时应略有倾斜，以排放任何凝聚液及积水。

⑶、包装好的板堆放不得高于三层，并在各层之间插入隔板。

⑷、板材不能长期放在露天，最多不超过四个月。

3）根据项目设计要求，检查檩条是否变形。

4）检查现场安全措施是否落实。

5）按有关规定接通工具电源。

3、安装技术要求1）根据设计图纸将板就位。

确定安装起始点，一般从一侧端边往另一侧端边，从檐口往屋脊方向安装。

2）屋面板安装的次序：钢丝网→超细玻璃丝棉夹芯板→屋面板3）确定好安装方向后，把端边的封口板先安装固定好，接着将第一块板安装就位，并将其固定，要保证与檩条垂直。

第一块安装完后，接着安装第二块、第三块板……。

4）第二块板安装时与第一块板的凸沿重叠，通过检查保证两块板的外沿完全接触，并且平直，从而保证重叠完好，并用自攻螺钉与檩条连接在一起。

5）钢丝网及铝箔、棉毡按次序进行叠放并临时固定，搭接长度按工艺规程执行。

6）彩钢板与Z檩条之间采用自攻螺钉固定，7）为保证屋面板平整，在两根檩条之间的板宽方向搭接处另加铆钉，间距≤300mm。

8）第一排安装完毕后，再安装第二排板。

在安装过程中，并注意搭接部分的防水处理。

9）彩钢板短边搭接长度≥200mm，取决于排水距离及排水坡度。

彩钢板隔墙及屋面的施工工艺彩板房是一种以轻钢为骨架，以夹芯板为围护材料，以标准模数系列进行空间组合，构件采用螺栓连接，全新概念的环保经济型活动房屋。

面积计算方法：1、板房面积按外墙边长宽计算乘以层数。

2、室外楼梯、走道按自然层投影面积之和计算。

3、雨蓬按水平投影面积的一半计算。

4、伸出墙外的板不计算建筑面积。

5、总面积＝（1）+（2）+（3）。

6、标准层两部楼梯，左右出墙各一部，每部楼梯4.5CM2 增减楼梯时按此数增减即可。

7、除特别注明外，工程量计算方法均按上述计算公式进行调整结算款。

安装方法：活动板房与建楼房差不多，将四周及隔墙基础找平，最好用钢筋混凝土，比较结实；然后立柱子，用横向梁将骨架连起来，上隔板、外墙板与门窗框；跟着铺地板，再向上安上一层，然后上屋架和屋面板；最后安装门窗等，拉竖向支撑。

还有就是卫生洁具啊、小五金之类的。

其实这种就是轻钢结构，与重钢结构厂房很类似活动房隐蔽工程是指在施工过程中，完成上一道工序后，将被下一道工序所掩盖，全部完工后无法进行检查的部位，做居室装修，“隐蔽工程”是关键，如果“隐蔽工程”没有做好，表面装饰得再漂亮，也是徒劳。

“隐蔽工程”可分为水安装、电安装及防潮、防水等项目。

其中的每一个项目都不容忽视，如果哪一个环节出了问题，都可能带来严重的经济损失，甚至对人身安全带来伤害。

防水工程的施工工艺和材料识别，避免不必要的经济损失和伤害。

1.熟悉图纸，仔细审阅彩钢板平面布置，节点要求，彩钢板与建筑的关联，彩钢板本身的色泽、填充物、基本尺寸要求，在彩钢板隔断中的门、窗尺寸及布置，辅助材料的型式及其它不详内容。

2．二次排板制图，这是彩钢板预制和安装的重要一步，是把设计图纸转化为可供在工厂第二次加工，把标准规格板制成不同类型的壁板，进行组合以体现设计意图的中间转化图，并在彩钢板工厂生产出标准板材，在施工现场拼装，即可以保证壁板的牢固程度又可以加快彩钢板的安装速度。

3．在工厂预制时，根据经验，门洞、窗洞和缝间充分考虑到间隙和安装余量。

本工程采用彩钢板作为建筑屋面及墙面材料，主要包括屋面彩钢板、墙面彩钢板、檩条、支撑等。

施工区域为某新建厂房，占地面积约5000平方米，屋面及墙面总面积约10000平方米。

二、施工方案1. 施工准备（1）人员准备：组织专业施工队伍，明确施工人员职责，进行施工技术培训和安全教育。

（2）材料准备：采购符合设计要求的彩钢板、檩条、支撑等材料，并确保材料质量。

（3）工具准备：准备电动切割机、钻床、扳手、螺丝刀、电焊机、水平尺、经纬仪等施工工具。

2. 施工工艺（1）放样：根据设计图纸，确定屋面及墙面彩钢板尺寸，并在现场进行放样，标明檩条位置。

（2）檩条安装：在屋面及墙面结构上，按照放样位置安装檩条，确保檩条水平、垂直。

（3）彩钢板安装：屋面彩钢板安装：1）将彩钢板按顺序吊运至檩条上，用自攻螺丝固定。

2）在檩条上安装专用固定支架，将彩钢板与支架固定。

3）在彩钢板波峰处，用密封膏填充缝隙，防止雨水渗入。

墙面彩钢板安装：1）在墙面结构上，按照放样位置安装檩条。

2）将彩钢板按顺序吊运至檩条上，用自攻螺丝固定。

3）在彩钢板波峰处，用密封膏填充缝隙，防止雨水渗入。

（4）收边处理：在屋面及墙面彩钢板边缘，安装收边材料，确保美观。

（5）检查验收：对安装完成的彩钢板进行检查，确保安装质量符合设计要求。

3. 施工注意事项（1）施工过程中，注意安全防护，确保施工人员人身安全。

（2）施工过程中，注意材料保护，避免损坏。

（3）施工过程中，注意测量控制，确保安装精度。

（4）施工完成后，及时清理施工现场，保持环境整洁。

三、质量保证措施1. 严格按照设计图纸和施工规范进行施工。

2. 选用优质材料，确保材料质量。

3. 加强施工过程质量控制，确保施工质量。

4. 施工完成后，进行质量检查，确保工程质量符合设计要求。

四、安全文明施工措施1. 施工现场设置安全警示标志，确保施工安全。

2. 施工过程中，注意文明施工，保持施工现场整洁。

3. 加强施工人员安全教育，提高安全意识。

. .外墙屋面彩钢瓦施工方案编制：__________复核：__________审核：__________中交四公局建筑工程有限公司二O一六年八月目录一、工程概况.........................................二、编制依据.........................................三、施工技术方案.....................................四、施工进度保证措施.................................五、主要施工工具、设备、材料需要计划.................六、施工劳动力计划...................................七、质量保证措施.....................................八、安全施工方案.....................................一、工程概况本工程建筑结构形式为门式钢架结构，主结构梁、柱的材料采用Q345B钢，山墙抗风柱、支撑、檩条等采用Q235钢，东西长264米，南北跨度为3×18米，柱距为12m，檐口标高14.95m，室外地坪至标高2.1m处外墙采用采用淤泥烧结多孔砖，标高2.1以上采用≥0.6㎜厚压型彩钢板，面积约为13000平方米；车间屋面：上层为≥0.6㎜厚压型彩钢板，40厚玻璃纤维棉加铝箔保温层，燃烧性能为A级，下层为隔气层、不锈钢丝网，冷弯型钢檩条、屋面坡度为1/15，屋面面积约为15000平方米。

二、编制依据1、新建机加工车间结构施工图；2、《钢结构工程施工质量验收规》（GB50205-2001）3、《冷弯薄壁型钢结构设计规范》（GB5018-2002）4、《压型金属板设计施工规程》（YBJ216-88）5、《屋面工程施工质量验收规范》（GB50207-2012）6、《建筑施工安全检查标准》JGJ59-2011三、施工技术方案1、墙面压型板安装墙面板在压型板安装中难度很大，首先考虑的是脚手架的搭设问题，再考虑压型板在适合檩条位子断、搭接。

屋面彩钢板施工方案
一、材料准备
1、彩钢板：本工程中采用聚氨酯聚合物涂层钢板、压型钢板或烤漆
钢板，其屈服强度应不小于280MPa，批准标志应符合国家标准GB/T2518-2024、JISG3312-2024及AISI、ASTM标准。

2、钢结构支架：采用焊接钢筋结构支架，其表面应清洁，无污物、
锈蚀或腐蚀痕迹。

3、涂料：选择符合国家标准的中性、耐候性优良的水性、聚氨酯涂
料或者中性、耐候性优良的烤漆涂料。

4、防水材料：采用符合国家标准的高聚物防水卷材或瓦楞状防水毡，其吸水率不大于5%；表面无油污、剥落、裂痕等缺陷。

5、木材：屋面维修时采用腐朽率低于8%、穿刺率不超过3%、板面平
整密实的新木材。

6、垫板：采用耐细菌、耐腐蚀性、强度及竖直抗拉性能较好的垫板。

7、其他相关材料：锚杆、螺丝、垫圈、压条、膨胀螺栓及密封材料等。

二、施工步骤
1、钢结构支架安装：
（1）检查施工现场，确认安全施工条件；
（2）绘制图纸，根据现场环境特点设计钢架；
（3）按照绘制的图纸安装钢架构件，焊接完善；
（4）安装完毕后，进行张力检测，并将支架完全固定；
2、铺设防水材料：
（1）在支架上铺设膨胀螺栓。

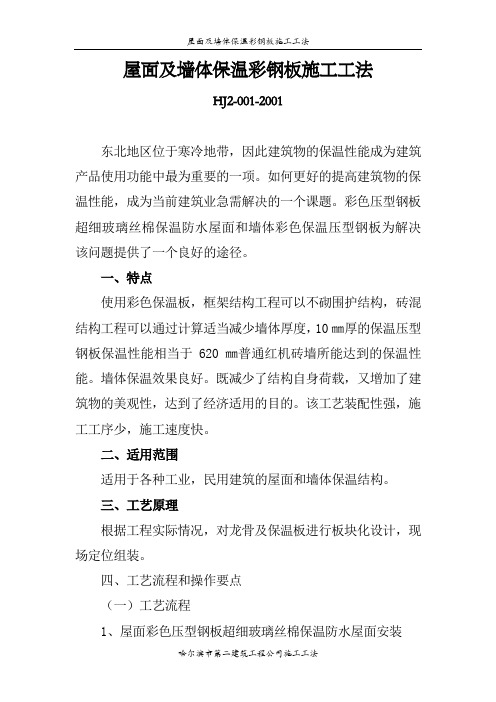

屋面及墙体保温彩钢板施工工法HJ2-001-2001东北地区位于寒冷地带，因此建筑物的保温性能成为建筑产品使用功能中最为重要的一项。

如何更好的提高建筑物的保温性能，成为当前建筑业急需解决的一个课题。

彩色压型钢板超细玻璃丝棉保温防水屋面和墙体彩色保温压型钢板为解决该问题提供了一个良好的途径。

一、特点使用彩色保温板，框架结构工程可以不砌围护结构，砖混结构工程可以通过计算适当减少墙体厚度，10㎜厚的保温压型钢板保温性能相当于620㎜普通红机砖墙所能达到的保温性能。

墙体保温效果良好。

既减少了结构自身荷载，又增加了建筑物的美观性，达到了经济适用的目的。

该工艺装配性强，施工工序少，施工速度快。

二、适用范围适用于各种工业，民用建筑的屋面和墙体保温结构。

三、工艺原理根据工程实际情况，对龙骨及保温板进行板块化设计，现场定位组装。

四、工艺流程和操作要点（一）工艺流程1、屋面彩色压型钢板超细玻璃丝棉保温防水屋面安装绘制彩板图主梁、拉杆、檩条安装按排版图分区配板材料现场就位折叠升降就位铺焊檩条下压型钢板天沟压型钢板安装铺上层压型钢板檐口安装注胶2、墙体彩色保温板安装设计安装图（墙面清理）放施工线焊接龙骨彩钢板安装门窗口处理接缝保温注胶女儿墙压顶彩板安装勒脚根部及变形缝处理依据工程实物与彩板型号绘制彩板安装图、施工图中各种型号极的位置、保温彩板放置安装堆放点、墙面清理、保温彩板安装就位、横缝铆接固定、竖向缝凹槽内填保温材料、安装竖向缝槽形盖缝板，并铆按固定、所有铆钉孔和外露接缝，均用密封膏封闭（二）操作要点1、彩色压型钢板超细玻璃丝棉保温防水屋面安装（1）、施工前根据压型钢板排图标出板型及数量，绘制安装图。

（2）、主梁及擦条安装，拱型主梁与柱预埋件焊接。

压型擦条按安装图纸要求放线铺设，调直，压实并进行对称点焊。

（3）、按设计放施工线。

需要放线下料，切口，开孔时，采用等离子弧切割机下料。

（4）、按设计尺寸将相应材料堆放至相应地点，尽量减少二次倒运。

彩钢板屋面施工方案一、施工前准备工作1. 安全措施：在进行彩钢板屋面施工之前，必须要确保施工现场的安全。

需要设置警示标识，提醒人们不要靠近施工区域。

施工人员需要佩戴好安全帽、工作服、手套等防护用品，保证人员安全。

2. 材料准备：彩钢板屋面施工所需的材料包括彩钢板、屋面防水材料、螺丝、密封胶等。

在施工之前，要确保材料的数量和质量都符合要求，并进行充分的检查。

3. 设备准备：彩钢板屋面施工所需的设备包括龙骨、压型机、切割机、电钻等。

在施工之前，要确保这些设备都正常运作，并进行必要的维护保养。

二、施工步骤1. 龙骨的安装：首先需要进行龙骨的安装，龙骨的间距一般为600mm。

先确定好屋面的坡度和排水方向，然后按照设计要求将龙骨安装在屋面上。

确保龙骨安装牢固，并且与屋面的坡度相吻合。

2. 彩钢板的制作与安装：在彩钢板的制作过程中，需要使用压型机将彩钢板进行冷弯成型，以满足屋面的设计要求。

然后将彩钢板安装在龙骨上，使用螺丝进行固定，并使用密封胶进行密封处理，以保证屋面的防水性能。

3. 屋面防水处理：在彩钢板的安装完成之后，需要进行屋面防水处理。

使用屋面防水材料对彩钢板的接缝处进行处理，以防止雨水渗透。

确保屋面的防水效果达到设计要求。

4. 管道与通风口的安装：根据设计要求，进行管道和通风口的安装。

确保安装位置和数量都符合要求，并确保其与彩钢板的连接牢固。

5. 清理和验收：彩钢板屋面施工完成后，需要对工地进行清理，清除施工过程中产生的垃圾和杂物。

随后进行屋面的验收，检查屋面施工是否符合设计要求，并进行必要的修补和整改。

三、注意事项1. 施工过程中需要遵守相关的安全规定，严禁在施工区域内吸烟和使用明火。

2. 在使用压型机、切割机等设备时，要注意安全操作，佩戴好防护用品。

3. 施工人员需要熟悉彩钢板屋面的施工工艺和操作要点，保证施工质量。

4. 在使用螺丝和密封胶进行固定和密封时，要注意力度适中，以防损坏彩钢板表面。

钢结构屋面彩板安装施工方案一、施工方法1.1. 施工工序安排1.1.1、屋面：彩板进场——搭设施工平台——天沟安装——下层板安装——保温棉铺设——屋面板安装——屋脊帽盖安装——山墙泛水安装——天沟防水处理——零星布定1.1.2、墙面：彩板进场——搭设施工平台——墙面放线安装——铺设保温棉——内墙板安装——泛水件安装——门窗口包件安装——工程验收1.2.钢结构彩板：1.2.1天沟安装厂房轴距为6m每跨天沟分两段，采用焊接接缝，为避免焊接时出现变形，接头处先用间接式点焊，直到接头完全平整后在满焊。

合格后再进行吊装依次进行焊接。

1.2.2、屋面板施工方法屋面底板为Q900型板，施工时先将底板固定在檩条上平面，然后在铺岩棉保温层。

从16轴向1轴铺设。

在铺设岩棉的同时铺设屋面顶板,在安装屋面板时应注意板的横向平整度，在铺设第一块先用钢卷尺量出女儿墙到钢梁的平行尺寸。

并进行定位。

在铺设3-5片屋面板时，应测量出屋脊和檐口的宽度是否一致，以保证屋面平行，并确保最大斜度不超过规范20mm。

12.3、保温棉铺设方法1．将玻璃棉毡沿垂直于檩条方向展开，对于有贴面的玻璃棉毡，将有贴面的一面露于室内，在一面的屋檐处留出约20厘米的卷毡，用专用夹具或双面胶带将其固定在最外侧檩条上；2．铺设玻璃棉卷毡时要保证对齐和张紧，将玻璃棉卷毡铺设于另一屋檐处同样多留出20厘米卷毡，用专用的家具或双面胶带将其固定在最外侧檩条上；3．两卷棉之间通过在贴面飞边上用订书机装订的方法连接在一起；4．安装屋面彩钢板，拆去两面屋檐处的专用夹具，用预留的20厘米贴面为玻璃棉收边以取得良好的防潮效果。

1.2.4、山墙泛水.屋脊盖板施工方法在屋面板安装完成后，先对屋脊檐口做泛水沿的防水处理，在进行屋脊帽盖的安装，在安装屋脊帽盖时搭接部分长度不小于100mm，并用铆钉进行连接，在屋脊盖板完成后对所有外露铆钉满打密封胶。

1.2.5、墙面彩板安装方法墙板安装时，先安装外墙板，外墙板固定在檩条外侧，第一块外墙板固定后进行超直放线超平，将下部泛水顺直找平，然后依次进行安装，外板安装后，铺保温棉为防止保温面下垂应采在外墙板上应大面积铺设岩棉钉保证保温面固定不下垂,内墙板固定在檩条内侧与保温面铺设交差进行。

彩钢板的施工技术及操作要点第一、彩钢板安装的固定方式有穿透式和暗扣隐蔽式两种。

穿透式固定是屋面和墙面彩钢板安装的最常用方式，即用自攻螺钉或铆钉将彩板固定在支撑件（如檩条）上，穿透式固定分为波峰固定、波谷固定或他们的组合。

暗扣隐蔽式固定是将与暗扣式彩板配套的特制暗扣先固定在支撑件（如檩条）上，彩板的母肋与暗扣的中心肋齿合的固定方法，一般用于屋面板的安装。

第二、彩板的侧向和端部搭接。

安装每一块钢板时，应将其边搭接准确地放在前一块钢板上，并与前一块钢板夹紧，直到钢板的两端都固定为止。

一种简单而有效的方法是用一对夹口钳分别夹住所搭接的钢板。

钢板沿纵向就位时，其端部尤其是上端部需用钳子夹住搭边部分，这样可保证钢板一端的就位，并使一端的搭接也处于正确的位置，从而固定住钢板，在固定的过程中，夹钳始终应在纵向夹住钢板。

在安装下一块钢板之前，每块钢板必须完全被固定住。

固定必须始于钢板的中心，然后向两边伸展，最后固定钢板的搭接边。

对于端部搭按，由于屋面和墙面外形板是用连续加工的方法制成的，因此可按运输条件所限制的长度供应钢板，通常不需要搭接，钢板长度就足以满足屋面铺设的需要。

出于对现场处理和运输考虑，必要时可用两块较短的钢板通过端部搭接来覆盖整个长度，每一列钢板的搭接顺序依次从底部到顶部，然后再放下一列。

对使用穿透式固定法的屋面和墙面钢板端搭接需定位在支撑上。

对坡度在1/12（50）〜1/4（150）之间的屋面，钢板端部重迭长度至少为200mm；坡度超过1/4（150）时，重迭长度至少为150mm，而且钢板端部重叠部分的中点应在支撑件的中心。

墙面板最小重迭长度为100mm。

第三、自攻螺钉的选用。

固定螺钉选用时应该按照结构的使用寿命选择固定件，而且特别注意外覆材料的寿命与指定的固定件寿命是否一致。

同时注意钢檩条厚度不能超过螺钉的自钻能力。

目前供应的螺丝可带有塑料头、不锈钢顶盖或涂有特殊的耐久保护层。

另外，除暗扣固定用螺钉外，其他螺钉均带有防水垫圈，而且针对采光板和特殊风压下的情况均配有相应的专用垫圈。

彩钢板屋面施工
一、波形薄钢板施工工艺
（1）铺设前，按铺瓦图，由下而上在檩条上安装好固定支架。

波形薄钢板和固定支架需用钩头螺栓连接。

（2）铺设波形薄钢板时，相邻两块钢板应顺主导风向搭接，上下两排钢板的搭接长度应不小于20 mm。

（3）波形薄钢板与固定支架的固定用螺栓。

每张薄钢板在四角固定。

（4）接缝内用密封胶嵌填严密。

（5）每块泛水板的长度不宜大于2 m，与波形薄钢板的搭接宽度应不小于200 mm。

（6）屋脊、斜脊、天沟和屋面与突出屋面结构连接处的泛水，均应用镀锌薄钢板制作，其与波形薄钢板搭接宽度不小于150 mm。

二、质量及验收标准
1. 主控项目
（1）金属板材及辅助材料的规格和质量，必须符合设计要求。

（2）金属板材的连接和密封处理必须符合设计要求，不得有渗漏现象。

2. 一般项目
（1）金属板材屋面应安装平整，固定方法正确，密封完整；排水坡度应符合设计要求。

（2）金属板材屋面的檐口线、泛水段应顺直，无起伏现象。
