悬挑脚手架专家论证施工方案1. 背景介绍悬挑脚手架作为一种常见的施工搭建工具，用于高空作业时提供便利条件。
在进行悬挑脚手架施工前，专家的论证显得尤为重要。
本文将从施工方案的合理性和安全性两个角度，论证悬挑脚手架施工方案的可行性。
2. 施工方案的合理性论证在论证施工方案的合理性时，需要考虑以下几个方面。
2.1 施工流程首先，要论证的是悬挑脚手架的施工流程是否科学、合理。
即使施工方案完善，若施工流程不合理，则也会影响整个施工过程的效率和安全性。
因此，在论证施工方案合理性时，应详细论证施工的序列和步骤，确保各个环节之间的协调性和顺序性。
2.2 施工材料悬挑脚手架的建设离不开各种材料的使用，因此需要论证所选用的材料是否符合标准要求，材料的性能是否满足工程的需求。
在对材料进行论证时，除了关注材料的质量和性能，还应充分考虑材料的可靠性和耐久性，确保施工过程中不会因材料问题造成安全隐患。
3. 施工方案的安全性论证在论证施工方案的安全性时，需要考虑以下几个方面。
3.1 结构稳定悬挑脚手架在施工过程中需要承受大量的重力和外力作用，因此结构的稳定性是评价安全性的重要标准。
在论证安全性时，应详细分析悬挑脚手架结构的强度和稳定性，确保在施工过程中不会出现结构失稳的情况。
3.2 防护措施除了结构稳定性外，悬挑脚手架的安全性还需要考虑到施工人员的安全。
在悬挑脚手架使用过程中，应提供必要的防护措施，如安全带、护栏、安全网等，以确保工人在高空作业时能够保持安全。
4. 总结悬挑脚手架施工方案的专家论证是确保工程施工安全和高效的重要步骤。
在合理性论证中，要关注施工流程和材料选择；在安全性论证中，要考虑结构稳定性和防护措施的完善。
只有通过严谨的论证，才能提高悬挑脚手架施工的质量和安全性，保障施工人员的身体健康和生命安全。
（注：以上内容仅供参考，具体论证方案应根据实际情况和专家意见进行调整）。

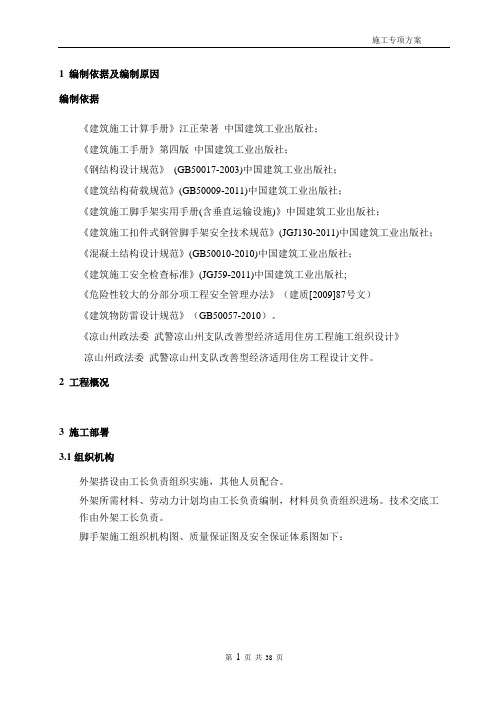

1 编制依据及编制原因编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》(GB50017-2003)中国建筑工业出版社；《建筑结构荷载规范》(GB50009-2011)中国建筑工业出版社；《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)中国建筑工业出版社；《混凝土结构设计规范》(GB50010-2010)中国建筑工业出版社；《建筑施工安全检查标准》(JGJ59-2011)中国建筑工业出版社;《危险性较大的分部分项工程安全管理办法》（建质[2009]87号文）《建筑物防雷设计规范》（GB50057-2010）。
《凉山州政法委武警凉山州支队改善型经济适用住房工程施工组织设计》凉山州政法委武警凉山州支队改善型经济适用住房工程设计文件。
2 工程概况3 施工部署3.1组织机构外架搭设由工长负责组织实施，其他人员配合。
外架所需材料、劳动力计划均由工长负责编制，材料员负责组织进场。
技术交底工作由外架工长负责。
脚手架施工组织机构图、质量保证图及安全保证体系图如下：施工组织机构图项目负责人：技术负责人：施工员：兵安全员：质检员：材料员：资料员：作业组长：作业班长：施工质量保证体系图技术负责人进行脚手架技术验证、交底和质量跟踪管理， 对合格工序进行检查接收和下一施工工序签发施工令。
专质施工员直接跟踪各施工班组工序工程进度进行质量、控制、检查。
质、安全员共同对工序工程质量、安全并行抽查。
施工班组长对本班组作业科学组织对工序项目质量控制检查，并报请验收。
进入下一道工序材料员对工程原材料质量数量控制。
项目负责人对脚手架的进度、质量、安全进行综合管理。
安全保证体系图3.2 设计总体思路根据目前的实际施工情况，本工程外架采用落地架和悬挑架的方案：1#、3#、4#室外地坪至四层楼面采用落地式双排脚手架，搭设高度9.0m。
脚手架工程建设专项计划目录一、编译依据 (1)三、建设进度计划 (2)施工围护结构平面图 (2)五、脚手架劳务安排 (2)6、脚手架方案选择 (3)七、材料要求 (6)八、悬臂式脚手架搭设工艺及要求 (7)9. 搬迁计划 (23)十、验收 (24)11、技术交底 (25)12.监控、监控 (29)13. 应急预案 (35)14. 附件 (36)脚手架工程专项施工方案一、编译依据1. 《施工脚手架实用手册》？2.《建筑结构荷载规定》GB50009-2001[2006版]3、混凝土结构的设计规范？GB50010-20104、钢结构设计规范？GB50017-20035、建筑施工安全检验标准？JGJ59-2011 _6、建筑施工高空作业安全技术规程？JGJ80-91七、扣件式钢管脚手架施工安全技术规程？JGJ130-20118、风险较大的分项项目的安全管理办法？建智[2009]87号9、钢管脚手架和模板支架安全选用技术规程DB11/T582-200810、本项目设计图纸11、本项目施工组织设计二、项目概况某电子艺术创意城G03-G06住宅楼及地下车库项目位于市巴城镇迎宾西路1199号。
，刘建成立总承包集团。
本标段为G03住宅、G04住宅、G05住宅、G06住宅、地下车库、地下车库的人防工程。
总建筑面积102028平方米（其中地上76640平方米，地下25387平方米）。
G03、G04#楼为33层住宅，[地上1-33层为一级高层，地下1层为自行车车库]。
建筑高度为96.2m。
G05#楼为29层住宅，[地下1~29层为一级高层，地下一层为自行车库]。
建筑高度为84.6m。
G06#楼为20层住宅，[地上1-20层为一级高层，地下1层为自行车库]。
建筑高度为59.8m。
本工程±0.000相当于黄海标高2.90m，建筑工程等级为一级，耐火等级为地上一级，地下一级，抗震设防烈度为7度，设计服役寿命是50年。
一、工程概况及编制依据（一）工程概况本工程位于XX省XX县XX路南端东侧公路旁，总建筑面积19102.15平方米。
其中5栋地上共十九层，地下一层，主体建筑最高为56.4米，一层、二层为商铺，三至十九层主要为住宅用房，地下一层为地下车库；6栋地上共十八层，地下一层，主体最高建筑为53.2米，一至十八层主要为住宅用房，地下一层为地下车库；3栋商铺为地下一层地上两层建筑；室外地下车库为一层。
本工程属于一类高层商住楼建筑。
建筑耐火等级为一级。
框架剪力墙结构，抗震设防烈度为八度，基本风压取m2，公路与建筑用砖砌挡墙隔离建筑离挡墙10米左右挡墙外有城市居民低压用电电线，其中5栋北边为钢筋加工厂及材料堆放场地具体规划详施工组织平面图，混泥土强度墙柱C45、梁板C40.卫生间板厚100mm 厚,客厅130mm厚,卧室120mm厚。
工字钢外挑脚手架搭设要求：外挑工字钢采用I16工字钢，安装前必须刷防锈漆一道，工字钢间距1.500m，外挑1.300m。
（1）、在转角处工字钢布置：见附图：5栋、6栋工字钢平面布置图。
（2）、阳台处工字钢处理采用4.500m和6.000m工字钢搭配悬挑，详见悬挑梁平面布置图，该处悬挑工资钢均采用直径为16mm双钢筋反拉。
其中6栋4-16轴与A轴相交处阳台采用两根9.000m长I16工字钢横担于剪力墙上。
（3）、楼梯及采光处采用两根3.000m长I16工字钢横担于两侧剪力墙上。
该处悬挑工字钢均采用直径为16mm双钢筋反拉。
（4）、悬挑工字钢均设直径为16mm反拉钢绳（上述特殊部位设置两根反拉钢绳），钢绳均采用花篮螺栓紧固。
反拉钢绳锚固于建筑物的吊环采用Φ16双吊环光圆钢筋预埋于现浇混凝土中，详见附图。
（二）编制依据（1）XX工程建设项目三标段承建的5栋、6栋建筑单体、3栋商铺及室外地下室工程施工图纸。
（2）《建筑工程施工质量验收统一标准》（GB50300－2001）（3）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）(J84－2001)。
悬挑脚手架专家论证施工方案一、工程概况本工程为_____，位于_____，建筑面积为_____平方米，结构形式为_____，建筑高度为_____米。
为满足施工需要，拟在建筑物_____部位搭设悬挑脚手架。
二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2、《建筑结构荷载规范》（GB50009-2012）3、《钢结构设计规范》（GB50017-2017）4、本工程施工图纸及施工组织设计三、悬挑脚手架设计1、悬挑梁选型选用具体型号工字钢作为悬挑梁，其长度根据建筑物外挑尺寸及锚固长度确定。
2、悬挑梁布置悬挑梁间距根据立杆纵距设置，一般为具体间距，在转角、阳台等部位进行特殊处理，确保脚手架的稳定性。
3、脚手架立杆布置立杆纵距为具体数值，横距为具体数值，步距为具体数值。
4、连墙件设置连墙件采用具体连接方式，按具体间距布置，确保脚手架与建筑物可靠连接。
5、剪刀撑设置在脚手架外侧立面整个长度和高度上连续设置剪刀撑，剪刀撑斜杆与地面的倾角为具体角度。
四、悬挑脚手架计算1、荷载计算包括恒载、活载、风荷载等，按照规范要求进行取值和计算。
2、悬挑梁计算对悬挑梁的强度、挠度、稳定性进行计算，确保其满足要求。
3、立杆稳定性计算考虑不组合风荷载和组合风荷载两种情况，计算立杆的稳定性。
4、连墙件计算计算连墙件的强度、稳定性和连接强度。
五、施工准备1、技术准备熟悉施工图纸和规范要求，编制施工方案并进行技术交底。
2、材料准备准备好所需的工字钢、钢管、扣件、脚手板、安全网等材料，并进行质量检验。
3、劳动力准备组织专业架子工队伍，进行安全教育和培训。
4、现场准备清理施工现场，确保搭设场地平整、坚实，无障碍物。
六、悬挑脚手架搭设1、工艺流程预埋件设置→安装悬挑梁→立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步大横杆扣紧（装设与柱连接杆后拆除）→安第三、四步大横杆和小横杆→安装二层与柱拉杆→接立杆→加设剪力撑→铺设脚手板，绑扎防护及挡脚板、立挂安全网。
悬挑式脚手架专项施工方案专家论证1. 简介悬挑式脚手架是一种用于高空作业的临时结构，常用于建筑施工、维修和维护工作。
其主要特点是悬挑在空中进行工作，既方便了作业人员的操作，又减少了对建筑物表面的阻碍。
然而，悬挑式脚手架的施工方案需要经过专家论证以确保安全可靠。
本文将对悬挑式脚手架专项施工方案进行专家论证。
2. 施工方案概述悬挑式脚手架的施工方案应包括以下内容：2.1 设计方案设计方案是悬挑式脚手架施工的基础，其中应包括结构设计、材料选用、承重能力等信息。
专家需对设计方案进行论证，确保其符合相关标准和规范。
2.2 施工工艺施工工艺是悬挑式脚手架施工过程中的具体操作步骤。
专家应对施工工艺进行论证，检查是否存在潜在的安全隐患，并提出改进建议。
2.3 安全措施在悬挑式脚手架的施工过程中，必须重视安全措施的落实。
专家应对安全措施进行论证，确保其能够有效地保障作业人员的安全。
3. 专家论证过程3.1 专家组成专家组由结构工程师、施工工艺专家和安全工程师组成，他们具有丰富的相关经验和知识。
3.2 专家论证内容专家论证内容包括对设计方案、施工工艺和安全措施的全面检查和评估。
专家将根据自己的专业知识和经验，对施工方案中的各个环节进行分析和论证。
3.3 专家论证结果专家论证结果应包括对设计方案、施工工艺和安全措施的评估和意见。
如果发现存在不安全或不合理的地方，专家应提出改进建议并进行讨论。
4. 改进建议根据专家论证的结果，可能会提出一些改进建议，以提高悬挑式脚手架施工方案的安全性和可靠性。
改进建议应详细说明问题所在，并提供相应的解决方案。
5. 结论悬挑式脚手架专项施工方案专家论证是确保悬挑式脚手架施工安全可靠的重要环节。
专家论证应包括对设计方案、施工工艺和安全措施的评估和改进建议。
通过专家论证的结果，可以提高悬挑式脚手架施工的质量和效率，保障作业人员的安全。
脚手架施工方案专家论证版一、工程概况根据“脚手架施工方案专家论证版”的要求，本工程为某市区商住楼项目，地处城市中心区域，周边环境复杂，施工场地狭小。
工程包括一栋地上三十层、地下三层的商住楼，建筑高度约为100米，总建筑面积约50000平方米。
工程结构类型为钢筋混凝土框架-剪力墙结构，外立面装饰采用玻璃幕墙和石材幕墙相结合的方式。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织项目技术负责人、施工员、安全员等相关人员学习国家及地方相关脚手架施工的标准和规范，确保施工人员熟悉并掌握相关技术要求。
2. 根据工程特点和施工需求，编制详细的脚手架施工方案，并对施工方案进行专家论证，确保方案的科学性、合理性和安全性。
3. 对施工人员进行安全技术交底，明确施工要求、施工工艺、安全措施等，确保施工过程中的安全与质量。
4. 对脚手架施工过程中可能出现的问题和风险进行预测，制定相应的应急预案，确保在突发情况下能够迅速应对。
（二）、物资准备工作1. 根据脚手架施工方案，计算主要材料需用量，包括钢管、扣件、脚手板、安全网等，并编制材料需用量计划。
2. 采购符合国家标准的优质材料，确保脚手架施工的安全和工程质量。
3. 对进场材料进行验收，检查产品质量合格证、检验报告等资料，并对材料进行抽检，合格后方可投入使用。
4. 妥善保管材料，确保材料不受潮、变形、锈蚀等影响，保证材料的使用性能。
5. 根据施工进度，提前准备好所需材料，确保施工过程中材料的正常供应，避免影响施工进度。
6. 配置足够的施工设备，如塔吊、施工电梯等，以满足脚手架施工的需求。
在此基础上，严格按照施工方案和相关规定进行施工，确保脚手架施工的顺利进行。
三、一般规定1. 脚手架施工应遵循以下国家和地方现行标准及规定：- 《建筑施工脚手架安全技术统一标准》- 《建筑施工扣件式钢管脚手架安全技术规范》- 《建筑施工高处作业安全技术规范》- 《建筑施工现场临时设施设计规范》- 以及其他相关法律法规和标准2. 脚手架的设计、施工、验收和使用应按照以下原则进行：- 确保脚手架结构的安全可靠，满足施工过程中的承载要求。
XXXXX工程XXXX楼工程悬挑脚手架方案一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工安全检查标准》JGJ59－2011《建筑结构荷载规范》GB50009－2012XXXXX工程施工图纸。
PKPM施工计算软件二、脚手架搭设工程概况1.本工程为XXXXXXX楼工程，位于XXXXXXXXXXX内。
XXX楼为6层砖混普通住宅楼，XXX为高层框架结构，工程XXX采用悬挑脚手架，十层以下采用落地式双排脚手架，搭设符合规范要求，十层以上为悬挑脚手架，其中XX楼悬挑高度为22.4m、45#楼悬挑高度为23.4m，46#-49#楼悬挑高度为21.6m，均超过规范规定悬挑脚手架不超过20m要求，其中44#楼、45#楼为17层住宅楼，高度为50.8m、46-49#楼为16层住宅楼，高度为49.1m，层高均为2.8m。
建设单位为XXXXX置业有限公司，设计单位为XXXXX设计有限公司，监理单位为XXXXX监理有限公司，由XXXXX承建施工。
2.本工程主体施工已结束，外墙架体拆除前仅剩外墙抹灰找平层施工，故作为装修脚手架使用。
3.架体在十层楼板处开始悬挑至屋面，悬挑最高处为23.4m，计算书取悬挑高度最大值进行计算，其中工字钢，钢管等搭设材料参数均符合规范要求。
搭设参数如下：2.1在十层楼板处使用16号工字钢进行悬挑，悬挑高度为23.4m，建筑物外悬挑段长度1.50m，建筑物内锚固段长度2.5m。
2.2脚手架采用φ48×3.5mm钢管，立杆采用单立管，立杆的纵距1.50m，立杆的横距0.90m，立杆的步距1.80m，内排架距离结构0.3m。
2.3锚固点预埋φ16U形圆钢进行固定，每个工字钢锚固3处。
2.4连墙件采用2步3跨双扣件连接，竖向间距3.60m，水平间距4.50m三、脚手架搭设施工工艺3.1悬挑式脚手架搭设顺序：按装工字钢挑梁—安装立杆、放置纵向扫地杆—横向扫地杆—第一步水平杆—第一步小横杆—第二步水平杆--第二步小横杆……连墙杆--剪刀撑随高度搭设。
专家论证的悬挑架专项施工方案工程名称：邵阳市鸿大中域综合楼编号致：邵阳市中信建设监理公司：我部按照施工图设计文件及有关规定完成了落地双排与悬挑架专项施工方案的编制，请予以审查。
附：落地双排与悬挑架专项施工方案项目经理： ____________________日期：专业监理工程师审查意见:专业监理工程师：日期：__________________总监理工程师审核意见:总监理工程师：日期：落地双排与悬挑架专项施工方案报审表危险性较大专项施工方案专家论证表附表2编号:落地双排与悬挑架施工专项方案一、工程概况及方案选择工程概况, 鸿大中域.综合楼位于邵阳市跃进路铁炉巷原老毛巾厂旁的部分居民房基地内修建本商住综合楼，结构形式框架 ------------------------ 部分框支剪力墙结构，基础形式为人工挖孔桩，地下一层,地上二十六层,地下室标高改为6. 9米,第一层标高4.5 米,笫二层商业标高5.4 米,以上标准层改为2.95米,建筑占地面积1778.51平方,总建筑面积33182.12 平方,本楼高度改为84.60米,机房顶最高点改为87.1 米。
本工程建筑类不为一类高层建筑，设计建筑主体结构耐久使用年限50年，建筑抗震设防烈度为6 度；建筑防火分类等级；地下一级，地上一级；总住户数为216 户。
2. 方案选择, 地上结构施工部位：地下室至11 层采纳落地式双排架，从11层顶开始采纳悬挑式双排脚手架，住宅标准层高均为 2.95m,悬挑两次，考虑屋顶女儿墙构架高度在内；每次悬挑高度为23.60m，如此操纵最大悬挑高度均在24 米以内。
落地式双排架与悬挑架全部采纳建筑立面全防护，待工程施工完成后进行架体拆除;本方案讲明商业层与上部标准层属同一立杆的,从正负零起至6米标高段的第一层采纳双立杆进行加固。
二、脚手架搭设方式：1、采纳16a型槽钢悬挑梁、扣件式双排钢管（①48 X 3.5）脚手架，外架按照本栋实际情形分2段悬挑，悬挑高度23.6m（即悬挑层数为11层与19层,标准层每层高为2.95米）。
莲塘小区第六标段工程外脚手架工程安全专项施工方案一、工程概况莲塘小区第六标段工程位于龙岩市新罗区曹溪街道水塘村、下寮村，我公司承建的是本工程18#、19#、20#楼。
本工程为一类高层单元式住宅。
总建筑面积：54959.0平方米，建筑高度：机房屋面女儿墙（最高点）均为84.3m；上人屋面构架层标高81.5m。
建筑层数：18#、19#楼地上26层，标准层层高均为3.0m，地下2层；20#楼地上25层，一层、二层层高均为4.5m，标准层层高3.0m，地下2层。
其中20#楼地上一层为物业管理用房，二至二十五层为住宅；18#、19#楼地上一层为住宅、门厅及架空层，二至二十六层为住宅。
建设单位：福建省龙岩市市场开发有限公司监理单位：厦门勤奋建设工程监理有限公设计单位：中元（厦门）工程设计研究院有限公司施工单位：厦门中宸集团有限公司勘察单位：建材福州地质工程勘察院（一）架体设计概况经充分考虑工程施工的进度、质量及安全要求，有效提高现场外架材料利用周转率，结合现场实际条件，本工程外架的搭设按地下室及地上主体两部分分别予以设计，即：1、地下室部分：本工程地下室2层，主体结构及外墙防水等施工操作时搭设双排落地式脚手架，架体搭设高度10.4～11.15m（架体高度随地下室地形进行相应的变化）。
2、地上主体工程：搭设总高度84.3m（未含屋面1.5m防护高度及底层0.8m回填土厚度），其中：（1）18#、19#楼：1~3层搭设双排落地式脚手架，搭设高度为9.8m。
4~屋面层采用悬挑式双排脚手架，共分三段悬挑（机房区域分四段悬挑）：4~11层（标高9.0~33.0m）、12~19层（标高33.0~57.0m）、20~上人屋面栏杆（标高57.0~79.5m）、另外楼梯间机房区域再从上人屋面层~机房屋面（标高78.0~84.3m），悬挑高度分别为24m、24m、24m（含1.5m防护高度）、7.8m（含机房屋面1.5m防护高度）。
（2）20#楼：1~2层搭设双排落地式脚手架，搭设高度为9.8m。
3~屋面层采用悬挑式双排脚手架，共分三段悬挑（机房区域分四段悬挑）：3~10层（标高9.0~33.0m）、11~18层（标高33.0~57.0m）、19~上人屋面栏杆（标高57.0~79.5m）、另外楼梯间机房6~16轴及25~35轴北面区域再从上人屋面层~机房屋面（标高78.0~84.3m），悬挑高度分别为24m、24m、24m （含1.5m防护高度）、7.8m（含机房屋面1.5m防护高度）。
3、悬挑架设计参数：4、外架总体搭设思路：（1）落地架搭设高度最高为11.15m按照规范要求，采用常规做法：1）地下室部分：采用落地式双排脚手架，立杆落于地面，其架体基础地面夯实后浇筑厚度为150mm，宽度1000mm的C20素砼，立杆下垫设16#槽钢作为立杆垫板。
2）主体1~3（20#楼1~2）层：采用落地式双排脚手架，架体立杆直接立于地下室顶板，立杆底部垫设16#槽钢。
顶板砼强度C35，砼板厚≥180mm。
（2）4层(20#楼3层)~楼梯屋面层悬挑架：从4层楼面开始搭设悬挑式双排脚手架，最大搭设高度24.0m，其楼板砼强度C30，板厚100~120mm，层高3.0m。
因悬挑架搭设高度最大为24.0m，超过20m，根据“建质[2009]87号”《关于印发〈危险性较大的分部分项工程安全管理办法〉的通知》规定，本工程悬挑架的搭设及拆除安全专项施工方案必须通过专家论证后组织施工。
（二）特殊部位的架体设计及其构造参数1、本工程建筑外围有外凸空调板或防坠板，架体立杆须穿越该区域空调板。
2、部分悬挑架钢梁落于悬挑阳台结构层，应按验算要求进行加固。
3、本工程标准层楼板厚度大部分为100mm厚，且板面负筋未贯通，应按计算结果对型钢悬挑层楼板进行结构加固。
4、本工程标准层结构砼为C30，板厚100~120mm，悬挑外架高度有24.0m和7.8m两种，计算式取最不利条件进行计算，即砼结构强度取C30，板厚取100mm，悬挑高度取24m。
5、特殊部位的悬挑外墙脚手架设计参数如下表单位：m二、编制依据1、本工程《施工组织设计》；2、《建筑地基基础设计规范》GB50007-2001；3、《建筑结构荷载规范》GB50009-2011；4、《建筑施工安全检查标准》JGJ59-2011；5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；6、《建筑高出作业安全技术规范》JGJ80-91；7、《建筑施工高出作业安全技术规范》建设部15号令；8、《钢结构设计规范》GBJ17-2003；9、《混凝土结构设计规范》GB50010-2010；10、《福建省建筑施工安全文明标准示范图集》；11、《施工电梯、井字架卸料平台及防护门搭设》SGTC闽-01-200312、《危险性较大的分部分项工程安全管理办法》建质【2009】87号；13、《关于加强建筑施工安全生产工作有关事项的通知》闽建建【2015】23号；14、《建设工程施工重大危险源辨识与监控技术规程》DBJ-91-2007；15、本工程设计图纸、招投标文件及其它相关法律、法规和规范等。
三、施工及劳动力计划（一）施工进度计划本工程外架的搭设与主体工程施工同步，具体详总进度计划。
（二）材料与设备计划工程主要材料/设备需要用量计划表（三）劳动力使用计划注：人员配备根据工程实际情况适当加以调整，以满足施工需要。
四、施工工艺技术（一）材料规格及技术参数要求1、钢管采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的Q235A（3#）普通钢管。
其规格为Φ48.3×3.6（计算管壁厚值取δ=3.0），且每根钢管的最大重量不应大于25.8kg。
质量必须符合现行国家标准《碳素结构钢》（GB/T700）中A级钢的规定。
不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管。
钢管上严禁打孔。
新旧钢管外观质量必须满足表-1要求。
钢管质量检验要求表-12、扣件采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架》（GB15831）及【闽建建（2015）23号】文件要求的规定，即采用铸造扣件的直角扣件重量不得小于1.1㎏、旋转扣件重量不得小于1.15kg、对接扣件重量不得小于1.25kg；采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。
扣件的附件（T形螺栓、螺母、垫圈）采用符合《碳素结构钢》（GB/T700）中A3的规定。
在抽检时螺栓拧紧扭力矩达65N.m 时不得发生破坏。
扣件不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸造缺陷；并应将影响外观质量的粘砂、帽口残余、披缝、毛刺、氧化皮等清除干净，表面应进行防锈处理。
3、钢管和扣件均必须有出厂合格证及检验单，扣件与钢管的吻合面要接触良好，螺栓不得滑丝、夹紧钢管时，开口处最大距离小于6mm，必要时进行抗滑扭试验。
4、脚手片（使用部位：施工层）选用清洁、完整的钢笆片，严禁使用锈蚀的钢笆片。
5、安全网（使用部位：外立面）采用具有阻（难）燃的性能指标的密目式安全网，做耐贯穿试验不穿透，颜色应满足环境效果要求，选用绿色，使用的安全网必须有产品生产许可证和质量合格证。
6、连墙件（使用部位：每层设置,自阳角第一根立杆开始,按三跨设置）采用钢管，其材质符合表-1的要求。
7、型钢（使用部位：悬挑层）（1）悬挑采用16＃工字钢。
（2）工字钢表面不应有裂缝、分层、压痕和深的划道，工字钢要有出厂合格证。
（3）坚决禁止用焊接连接成的工字钢作为悬挑型钢。
8、预埋件抱箍（使用部位：悬挑层）工字钢固定点及锚固点均为“U”字形预埋螺栓，直径18；卸荷钢丝绳固定预埋件为“几”字形，ф20HPB235钢筋。
9、卸荷钢丝（使用部位：悬挑层布置）钢丝绳采用ф14光面钢丝绳，断股、锈蚀严重的钢丝绳不得使用。
（二）工艺流程1、落地架搭设工艺流程：基础处理，定位设置通长跳板→放置纵向扫地杆→自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆并且与横杆固定→依次向上搭设。
2、悬挑架搭设工艺流程：型钢悬挑梁、预埋件制作→预埋件安装→砼浇筑→穿型钢→拉线调整刚梁→固定型钢→立两头立杆扣扫地杆、小横杆、大横杆（或临时大、小横杆）→立抛撑→树中间立杆→小横杆、大横杆、防护栏杆→以此类推、形成一步闭合架体→铺脚手板（隔离防坠）→搭第二步架→拉连墙件→转角处设置“之”剪刀撑、立杆外侧剪刀撑→挂密目安全网、铺脚手板→接立杆→搭第三步架→…→拉钢丝绳。
（三）主要施工方法外脚手架的搭、拆施工是本工程施工过程中的关键工序，其安装质量，速度将直接影响工种的施工质量、工期、安全及工程成本，故在施工过程中应重点控制外架的搭、拆工作。
为了保证施工安全，制定以下施工方案。
A、落地脚手架主体部分落地架在首步悬挑架完成并拆除相应结构模板，且按要求完成临边防护后后即先行拆除，待砌体及装饰施工至该部位时，重新恢复落地架。
1、立杆基础1.1、搭设地下室的落地架前，首先应进行地基处理，基坑回填土分遍碾压夯实，直至密实系数大于94%，干铺200厚碎石垫层压入土中，而后再在其上浇筑150厚C20素混凝土垫层，垫层完成面标高低于基础梁面标高50mm。
素砼垫层参照《混凝土结构工程施工质量验收规范》（2011版）GB50204-2002的要求进行养护。
垫层砼强度满足C20强度要求后，在立杆底部设置10#槽钢作为立杆基础垫板（主体1~6层落地架直接于地下室顶板上布设16#槽钢作为立杆基础垫板）。
1.2、立杆：脚手架立杆步距1.8m，横距0.85m，内侧立杆距建筑物200mm，脚手架立杆与建筑物之间增设一道大横杆，脚手架的底部立杆采用不同长度的钢管错开布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步步跨内，以保证脚手架的整体性。
立杆的垂直偏差不大于架高的1/400。
1.3大横杆：在脚手架高度方向间距1.8m，以便立网挂设，大横杆置于立杆内侧，每侧外伸长度150mm。
在每层脚手板下，增设两道横杆。
1.4小横杆：小横杆高度同大横杆，水平间距与立杆同，小横杆应紧靠立杆用扣件与大横杆扣牢，以形成空间结构整体受力。
小横杆外伸长度150mm。
1.5扫地杆：脚手架必须设置纵横向扫地杆。
纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
1.6连墙件：从上层楼面开始，采用48钢管，每层自转角处第一根立杆开始,每三跨设置(设置间距不大于三跨,且上下层按梅花形布置)。
连墙件底部埋入梁内不得少于100mm，则整根连墙件高度不得少于300mm，且水平间距不得大于4.5m。
