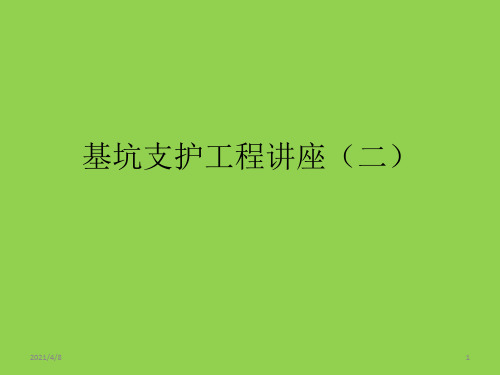

基坑支护讲义

基坑工程施工培训讲义一、基坑工程概述1. 定义：基坑工程是指为满足建筑物的地下室、基础或其他地下结构的建设需要，对地面进行开挖、支护、降水等施工过程的总称。

2. 基坑工程的目的是为了保证施工安全、降低工程成本、提高施工进度。

3. 基坑工程的难点和风险：地质条件复杂、施工环境受限、施工技术要求高、安全风险大。

二、基坑支护结构及施工技术1. 支护结构类型（1）灌注桩排桩支护：悬臂式、锚拉式、内撑式、内撑-锚拉混合式。

（2）地下连续墙支护：顺做法、逆作法、半逆作法。

（3）土钉墙：适用于较稳定的土层。

（4）咬合桩围护墙：适用于软土地基。

（5）型钢水泥土搅拌墙：适用于软土地基。

（6）板桩围护墙：包括混凝土板状和钢板桩。

（7）水泥土重力式围护墙：适用于较浅的基坑。

2. 施工技术要点（1）施工前准备：岩土工程勘察报告、设计文件、施工影响范围内建筑物、地下管网和障碍物资料、施工组织设计、专项施工方案、施工监测方案。

（2）支护结构施工：桩基施工、地下连续墙施工、土钉墙施工、咬合桩施工、型钢水泥土搅拌墙施工、板桩围护墙施工、水泥土重力式围护墙施工。

（3）降水施工：井点降水、喷射降水、电渗降水等。

（4）土方开挖与回填：根据施工进度和支护结构情况合理安排土方开挖与回填。

三、基坑工程施工安全管理1. 安全风险识别与评估：基坑工程安全风险主要包括地质风险、施工风险、环境风险、人员风险等。

2. 安全管理措施：（1）加强施工现场安全管理，严格执行施工方案和操作规程。

（2）做好施工现场监测，及时发现和处理安全隐患。

（3）加强施工人员安全教育，提高施工人员安全意识和自我保护能力。

（4）做好应急预案，提高应对突发事故的能力。

四、案例分析1. 案例一：某基坑工程因未严格按照施工方案进行施工，导致支护结构失效，发生坍塌事故。

2. 案例二：某基坑工程在降水过程中，未做好排水措施，导致周边建筑物受损。

3. 案例三：某基坑工程在施工过程中，及时发现安全隐患并采取措施，成功避免事故发生。

4.5 工程桩施工4.5.1 施工概况根据本工程地勘报告，拟开挖基坑坑底-15.5m以上至下而上土质为：流塑淤泥质土、可塑粉质黏土、流塑淤泥质土、砂性填土，基坑坑底-15.5m以下土质为：可塑粉质黏土、全风化砾岩、强风化砾岩、中风化砾岩。

为保证工程桩成桩质量，基坑底上部淤泥土质采用旋挖灌注桩，当桩端入中风化或微风化较大时，成孔钻机钻至中风化岩面后，可改为冲击成孔。

冲击成孔进入基岩后，每钻进100~500mm，应清孔分段取样一次：非桩端持力层段高为300~500mm；桩端持力层段高为100~300mm。

分析取样满足设计要求后准备终孔验收。

故本工程大部分工程桩采用旋挖灌注桩，个别工程桩采用冲孔灌注桩。

有溶、土洞的区域应采用全套管全回转钻机成桩。

其中桩基包括D1200、D1200b、D1600、D1600a共四种，其中D1200b和D1600a桩为抗拔桩，桩净长约10～25米，其中桩径1200mm共218根，桩径1600根317根。

工程桩需入岩情况为：D1200:入中风化砾岩>6.0m,1米的微风化可替换2.75米中风化。

D1200b:入中风化砾岩>6.5m,1米的微风化可替换2.25米中风化。

D1600:入中风化砾岩>8.0m,1米的微风化可替换2.75米中风化。

D1600a:入中风化砾岩>8.0m,1米的微风化可替换2.25米中风化。

混凝土强度等级为C40。

4.5.2 机械准备配置计划根据工程量和工期安排，我公司拟投入3台旋挖灌注桩机和1台冲孔桩机进行桩基施工，并配备吊车、泥浆运输车机等机械配合，同时投入经纬仪、水准仪、钢卷尺、塔尺等测量仪器。

4.5.3施工顺序施工支护桩的同时，先施工塔楼区域（核心筒）工程桩，后施工其余区域工程桩。

桩基施工顺序以一个方向进行施工，由上而下或由左到右操作，切不可由两边向中间施工。

桩基施工前先完成外围止水帷幕施工。

4.5.4 施工工艺冲孔桩施工工艺流程4.5.5 施工方法1、测量定位用经纬仪测放桩位，桩位中心插一钢筋，四周各打一根控制桩来控制桩位中心，用砂浆固定控制桩，并经复核合格后，进入下道工序。
