施工图绘制详解全解施工图绘制是建筑设计中非常关键的一步,它将设计师的构思转化为具有实际操作指导意义的图纸,为工程施工提供了重要的参考。
本文将从施工图的定义、绘制流程、注意事项以及相关软件等方面进行详解,以帮助读者全面了解施工图绘制。
一、施工图的定义施工图是建筑或工程项目的详细设计图纸,它是将设计概念变成真正的建筑物或工程的桥梁。
施工图除了展示建筑物或工程的整体形态和布局外,还详细标注了各种材料、尺寸、数量等信息,以供施工时使用。
二、施工图的绘制流程1. 线上测量绘制施工图的第一步是对设计图进行线上测量,以确定建筑物或工程的实际尺寸。
线上测量时应当准确、认真且仔细,避免引入测量误差。
2. 绘制平面图在进行线上测量之后,需要基于测量结果绘制平面图。
平面图是建筑物或工程的俯视图,展示建筑物或工程各部位的位置、布置与大小等信息。
3. 绘制立面图基于平面图,可以开始绘制立面图。
立面图是一幅建筑物或工程的侧面俯视图,它描述了建筑物或工程侧面的外观、构成和高度等信息。
4. 绘制断面图断面图展示了建筑物或工程中某一部分的剖面视图,可以用于展示例如墙壁、地面、天花板等部分的结构。
5. 绘制细部图细部图是对建筑物或工程细节的详细描述,它展示了一些特定的部分,例如壁炉、门窗、楼梯、阳台等等。
细节图可以突出重点并说明需要施工的注意点。
6. 标注标注是绘制施工图不可或缺的一步。
它包括尺寸、材料、构造等信息,用于指导施工人员进行实际施工操作。
三、施工图绘制的注意事项1. 尺寸要准确绘制施工图是非常严谨的过程,尺寸是关键点之一。
任何的尺寸误差都可能导致后续施工步骤存在问题,导致亏损。
2. 图形要清晰在绘制施工图的时候,图形的清晰度非常重要。
如果线条模糊或字迹不清晰,将会给施工方带来很多的阅读和理解困难。
3. 标注要规范标注方式要规范,以避免误解和施工方的疑惑。
常见的标注方式包括尺寸、构造、接口、区域划分等。
4. 细节要注重在绘制施工图时,对于一些特殊区域或者部位,需要尤其注重施工细节的标注和说明。
建筑图纸识图基础1. 引言建筑图纸是建筑设计和施工过程中必不可少的工具。
能够准确理解和解读建筑图纸对于建筑师、工程师和施工人员来说至关重要。
本文将介绍建筑图纸识图的基础知识和技巧,帮助读者更好地理解和应用建筑图纸。
2. 建筑图纸的分类建筑图纸根据其功能和内容可以分为多个类别,包括(但不限于)总平面图、立面图、平面剖面图、细部图、施工图等等。
在识图过程中,了解不同类型的建筑图纸对于正确理解图纸的意图和信息是非常重要的。
2.1 总平面图总平面图是建筑图纸中最基本、最常见的类型之一。
它以鸟瞰的视角展示了建筑物在地面上的布局。
总平面图通常标注了建筑物的主要尺寸、房间分布、交通流线等信息。
在阅读总平面图时,需要注意比例尺、图例和标注,以准确理解各部分的位置和关系。
2.2 立面图立面图是建筑图纸中用来显示建筑物外立面的图纸。
它展示了建筑物的垂直视图,包括墙面、窗户、门和其他建筑细节。
立面图常常标注了材料、尺寸和高度等重要信息。
阅读立面图时,需要注意建筑物的比例尺、标注和图解,以理解建筑物的立体形态和外观设计。
2.3 平面剖面图平面剖面图是建筑图纸中展示建筑物构造和层次结构的图纸。
它从水平或垂直方向切割建筑物,以展示内部结构、分区和材料等信息。
平面剖面图通常标注了不同平面的高度、墙体结构、楼板、梁柱等细节。
在阅读平面剖面图时,需要注意图纸的比例尺、标注和图解,以理解建筑物的内部布局和结构。
2.4 细部图细部图是建筑图纸中展示建筑细节和构造的图纸。
它详细描述了建筑物的部分细节,如门窗、屋顶、阳台等。
细部图通常标注了尺寸、材料和连接方式等关键信息。
阅读细部图时,需要关注比例尺、标注和图解,以正确理解建筑细节的构造和细节处理方法。
2.5 施工图施工图是建筑图纸中用于指导施工过程的详细图纸。
它包括详细的建筑构造、布置、细节和尺寸等信息。
施工图通常标注了材料规格、施工顺序、建筑工艺等内容。
在阅读施工图时,需要注意比例尺、标注和图解,以理解施工过程中各个细节的实施要求。
CAD建筑平面图绘图步骤:一、设置绘图单位选择[格式]――[单位]:精度由0.000改为0;单位:毫米二、设置绘图界限(即选择打印纸大小)选择[格式]――[绘图界限]:如设A3 :左下角为:0, 0右上角为:420, 297。
(横向,纵向为:297, 420)设A4 :左下角为:0, 0右上角为:297, 210。
(横向,纵向为:210, 297)三、设置绘图参数设置:对象捕捉、对象追踪、正交等开关。
此步骤灵活运用“工具”一一“选项”中设置十字光标、精度、背景颜色等四、设置图层选择[格式]——[图层]:(见书后图层名举例)尽量将图层设置的多,准确,清晰1.如果遇到不想要的图层,可以将图层中的所有内容移到其他图层,再将该图层删掉。
若其他图层有遮挡现象,单击左键选择编辑对象,然后鼠标右键,选择“绘图2. 次序”——前置或者后置五、绘制图框、标题栏在图框、标题栏图层1:1 绘制图框标题栏。
图幅图框(单位mm)1:500 ——A0——14850*10500(左框625,其他250)1:200 ——A1——84000*59400(左框5000,其他2000)1:100 ——A2——59400*42000(左框2500,其他1000)——A3——42000*29700 (左框2500,其他1000)1:50 ——A4——29700*21000(左框1250,其他500)1:30 17820*12600 (左框750,其他300)1:10 ——A2/100——5940*4200 (左框250,其他100)1.如果同一张图纸出现两个比例,放大的比例尺要按照和缩小比例尺的关系进行倍数调整。
比如1:100和1:50在同一个图框中,那么选择1:100的图框,1:100 的图纸按实际尺寸绘图,则1:50的图要按实际尺寸*2 来画图,需要注意的是,在之后的标注里面,1:50 的图要按原尺寸进行标注。
六、确定图框标题栏放大的倍数为满足1:1 绘图,应根据合理布图确定图纸放大的倍数。
建筑(总图)专业制图统一规定前言面积计算随着工程建设发展需要,更好地为工程建设服务与今后建筑节能计算的需要,特对建设工程项目各项面积(各层建筑面积、总建筑面积、建设用地面积、建筑基底面积、建筑基地总面积、绿化面积、防火分区面积、人防面积……)的计算提出如下要求:各工程项目在绘制总平面图、建筑各层平面图……时须设专门的面积计算层,并以PL线逐项勾出计算面积范围,以便核查。
平面体型与空间变化较为复杂的工程项目,送校、审图纸时,应附各项面积计算书与面积简图(用PL线勾出面积计算范围)。
为保证设计质量,提高制图效率,做到图面清晰、简明,满足设计、施工、存档的要求,适应飞速发展的工程建设的需要,按照“建筑工程设计文件编制深度的规定”、“民用建筑工程建筑施工图设计深度图样”(以下简称“图样”)要求,以“总图制图标准”GB/T50103-2001、“房屋建筑制图统一标准”GB/T50104-2001(以下简称“建筑标准”)为依据,特拟定以下规定:一、图纸幅面与图框尺寸图纸幅面与图框尺寸,见“统一标准”表2.1.1与表2.1.3,每个工程项目每个专业所使用的图纸幅面种类不宜多于2种(除目录与表格外)。
二、图线基本图线宽度b的确定,应根据基项目的复杂程度与比例大小确定,但最小线宽不得小于0.18mm。
其具体的基本线宽b值与相应的线宽组值,可参见“统一标准”表3.0.1。
(一)总平面图绘制(二)建筑平、立、剖面图绘制目前建筑图绘制,采用的绘图软件为“天正”建筑软件,该软件对层、线型、字型等均有统一设置,但线宽的设置须由具体设计人员确定,建议线宽设定:三、字体除标题、封面采用粗体汉外,图纸内汉字一律采用长仿宋字,文字的高宽比按“统一标准”表4.0.3数值选用;图中的阿拉伯数字、罗马数字与拉丁字母的书写、排列应符合“统一标准”中表4.0.5的规定。
字体高度宜按下表采用:(请注意不同比例图纸的字高变化)字体高度设计图中文字的宽高比按“统一标准”表4.0.3数值选用。
AutoCAD绘制工程平面图方法详解章节一:介绍AutoCAD软件AutoCAD是一种专业的计算机辅助设计(CAD)软件,被广泛应用于工程绘图领域。
它提供了丰富的绘图功能和工具,可以帮助工程师、建筑师和设计师进行准确、高效的平面图绘制。
章节二:平面图绘制前的准备工作在开始绘制平面图之前,需要进行一些准备工作。
首先是确定绘图的比例尺,并将图纸设置为相应比例。
其次,要明确绘图的范围和要绘制的内容,包括建筑物的平面布局、尺寸和标注等。
此外,还需要收集相关的技术规范和标准,以确保绘制出符合规范的平面图。
章节三:绘制基本图形对象在AutoCAD中,可以使用各种命令和工具绘制基本的图形对象,如线段、圆形、矩形等。
通过命令行或工具栏,可以选择相应的绘图命令,并通过指定坐标点或使用鼠标进行绘图。
绘制完基本图形后,可以使用编辑工具调整和修改图形的形状。
章节四:应用图层管理图层管理是AutoCAD中的重要功能之一。
通过将绘图对象分配到不同的图层上,可以实现对不同对象的控制和管理。
比如可以将墙体、门窗、家具等对象分别放置在不同的图层上,并通过图层的显示和隐藏来方便地控制平面图的显示效果。
章节五:应用尺寸和标注在绘制工程平面图时,尺寸和标注是至关重要的。
AutoCAD提供了丰富的尺寸和标注工具,可以帮助用户精确地标注和测量图纸上的各种尺寸和距离。
通过选取不同的尺寸样式和设置相应的标注标准,可以方便地添加尺寸和标注到平面图上。
章节六:应用块定义块定义是AutoCAD中的重要概念之一。
通过将一组图形对象合并为一个块,并对该块进行定义和命名,可以实现对图形的复用和编辑。
比如可以将一组窗户图形定义为一个块,并在平面图中多次重复使用。
当需要修改窗户图形时,只需要修改一处块定义即可,所有使用该块的地方都会自动更新。
章节七:应用图纸布局和打印设置在完成平面图的绘制后,需要进行图纸布局和打印设置。
通过图纸布局,可以将绘制好的平面图放置在相应的图纸空间中,并设置打印比例和其他相关参数。

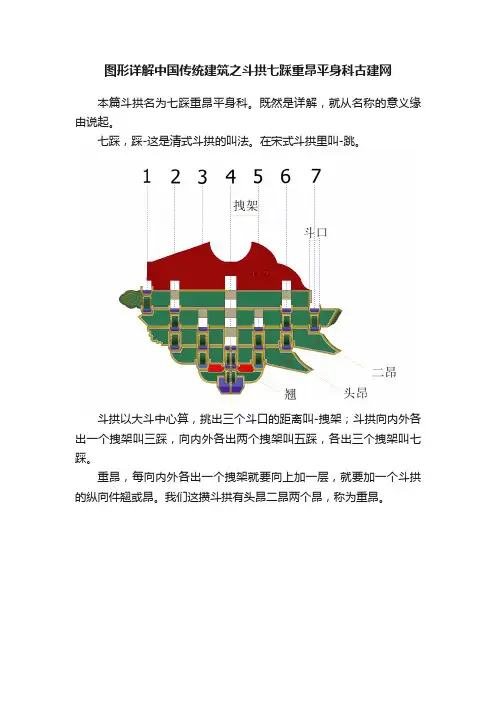

图形详解中国传统建筑之斗拱七踩重昂平身科古建网本篇斗拱名为七踩重昂平身科。
既然是详解,就从名称的意义缘由说起。
七踩,踩-这是清式斗拱的叫法。
在宋式斗拱里叫-跳。
斗拱以大斗中心算,挑出三个斗口的距离叫-拽架;斗拱向内外各出一个拽架叫三踩,向内外各出两个拽架叫五踩,各出三个拽架叫七踩。
重昂,每向内外各出一个拽架就要向上加一层,就要加一个斗拱的纵向件翘或昂。
我们这攒斗拱有头昂二昂两个昂,称为重昂。
平身科,宋《营造法式》称‘补间’,是指这攒斗拱在檐下的相对位置,安放在角上的叫角科,安放在柱子上面的叫柱头科,在角科与柱头科之间的斗拱叫平身科。
上图,在大额枋、平板枋之上,左边是柱头科,右边是角科,中间的五攒斗拱是平身科,也正是我们要图解的七踩重昂平身科。
(这里说到一攒斗拱,什么是攒?攒是清代的叫法,宋式叫朵。
攒和朵的叫法,光说斗拱时可以简单的理解成一套装配好的斗拱,在整个带斗拱的大式宫殿建筑中,它是宫殿面宽与进深的基数,两柱之间放几攒代表间量的大小。
这在以后详解大式宫殿时还要提及。
)七踩重昂平身科斗拱,第一层,大斗。
大斗,这是清式斗拱的名称,也叫坐斗,它衍生于宋《营造法式》中的栌枓,十字开口,是整个平身科斗拱支撑系统的受力底座。
由耳、平、腰、包耳、拱挡板槽、斗拴孔组成。
宋《营造法式》说:‘造斗之制有四:一曰栌斗。
二曰交互斗。
三曰齐心斗。
四曰散斗。
’宋时栌斗。
其长与广皆为三十六分。
高二十分。
上八分为耳,中四分为平,下八分为欹。
开口广十分,深八分。
主要用于柱头。
大斗的形状与尺寸比例来自栌斗,腰、平、耳演化于欹、平、耳,如果大斗的全高为10,那么腰和耳各占四份,平占两份。
与宋式栌斗高二十分。
上八分为耳,中四分为平,下八分为欹。
开口广十分,深八分。
的比例一致。
宋式栌斗外形尺寸的长与广,由于主要是用于柱头,要大于清式大斗。
如同样比例,宋栌斗为三十六分见方,清式大斗则三十分见方,清式大斗实为三斗口。
清式斗拱的腰是直面,宋式斗拱的欹是曲面。

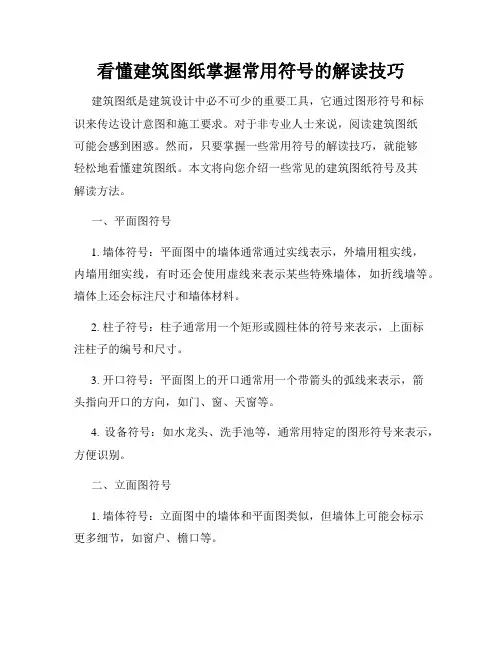

看懂建筑图纸掌握常用符号的解读技巧建筑图纸是建筑设计中必不可少的重要工具,它通过图形符号和标识来传达设计意图和施工要求。
对于非专业人士来说,阅读建筑图纸可能会感到困惑。
然而,只要掌握一些常用符号的解读技巧,就能够轻松地看懂建筑图纸。
本文将向您介绍一些常见的建筑图纸符号及其解读方法。
一、平面图符号1. 墙体符号:平面图中的墙体通常通过实线表示,外墙用粗实线,内墙用细实线,有时还会使用虚线来表示某些特殊墙体,如折线墙等。
墙体上还会标注尺寸和墙体材料。
2. 柱子符号:柱子通常用一个矩形或圆柱体的符号来表示,上面标注柱子的编号和尺寸。
3. 开口符号:平面图上的开口通常用一个带箭头的弧线来表示,箭头指向开口的方向,如门、窗、天窗等。
4. 设备符号:如水龙头、洗手池等,通常用特定的图形符号来表示,方便识别。
二、立面图符号1. 墙体符号:立面图中的墙体和平面图类似,但墙体上可能会标示更多细节,如窗户、檐口等。
2. 窗户符号:立面图中的窗户通常用一个矩形或圆形表示,上面标注窗户的编号和尺寸。
3. 额头符号:立面图中的额头通常用一个横线和两条竖线表示,用来表示门和窗的位置和尺寸。
三、剖面图符号1. 剖面线符号:剖面图中的剖面线通常用一条带有箭头的线表示,箭头指向剖面的方向。
2. 地面标高符号:剖面图中的地面标高通常用一个横线和一个数值表示,用来标示不同位置的地面高度。
3. 楼层标识符号:剖面图中的楼层标识通常用一条带有箭头和楼层编号的线表示,用来标示不同楼层之间的关系。
四、电气图符号1. 电源符号:电气图中的电源通常用一个加号和一个矩形表示,加号表示电源的正极和负极,矩形表示电源的外壳。
2. 开关符号:开关通常用一个圆圈和一个带有斜线的矩形表示,圆圈表示开关的位置,斜线表示开关的状态(开启或关闭)。
通过掌握这些建筑图纸常用符号的解读技巧,您可以更好地理解建筑图纸,并准确无误地传达意图和要求。
当然,在实际应用中可能还会遇到一些特殊的符号,这需要您在实践中不断积累和学习。
CAD工程图案例解析CAD(Computer-Aided Design,计算机辅助设计)是现代工程领域中广泛应用的一种技术。
它利用计算机系统来创建、修改和优化各种工程图纸和模型。
在CAD软件中,AutoCAD是最常用的一种,它被广泛应用于建筑、机械、电气、电子等领域。
本文将围绕CAD软件的使用技巧展开,通过分析一个工程图案例,帮助读者更好地理解和运用CAD软件。
我们选取了一个简单的建筑项目图纸为例,该工程是一个简易住宅设计。
首先,打开AutoCAD软件,新建一个图纸。
在界面中选择合适的坐标系,并确保合适的标尺设置。
这是一个基本但非常重要的步骤,因为它会影响到后续绘图的准确性和精度。
接下来,我们需要绘制建筑的外墙轮廓。
选择直线工具,并输入坐标点的数值,依次连接各个点,形成一个封闭的多边形。
在绘制过程中,可以使用放大、缩小、平移等功能来确保线条的精确对齐。
请注意,每次完成一个较长的线段后,按下Enter键,这样才能创建一个完整的线条。
建筑物的外墙绘制完成后,我们需要绘制室内的墙体和门窗。
选择矩形工具,选择合适的绘图层,并参考设计稿中的尺寸,绘制墙体和门窗的轮廓。
根据需要,可以使用偏移工具来创建墙体之间的间距。
同时,还可以使用旋转和镜像功能,将门窗复制到其他相同位置的墙体上,以提高工作效率。
在绘制墙体和门窗时,需要注意使用CAD软件的“捕捉”功能,将鼠标定格在合适的位置。
这样可以确保绘制的线条与参考线条对齐,并且保持正确的尺寸比例。
同时,利用CAD软件提供的“镜像”功能,可以快速并且准确地创建对称墙体和门窗。
绘制墙体和门窗完成后,我们需要绘制室内家具和装饰物。
根据设计稿,选择合适的图形工具,如矩形、圆形、椭圆等,绘制沙发、桌子、椅子、床和灯具等家具。
在绘制家具时,可以使用CAD软件提供的“阵列”功能,将家具复制并排列到指定的位置。
这样既能保持整齐的间距,又能提高工作效率。
在绘制家具和装饰物时,建议将其放置在合适的图层中,并为每个图层命名,以方便后续的修改和管理。
