导电斑马条的技术参数

实用文档第一章屏蔽材料导电橡胶每种导电橡胶均是由硅酮、硅酮氟化合物、EPDM或氟碳—氟硅等粘合剂及纯银、镀银铜、镀银铝、镀银镍、镀银玻璃、镀银铅或无镀层铅颗粒等填料组成。

可同时完成环境密封和压力密封，电橡胶在很宽的温度范围内具有优良的抗压缩设定特性，连续使用年限长，全部满足MIL—STD—810对防霉的要求。

由于这些材料含有银，它们应当储存在塑料板中，例如聚脂或聚乙烯，远离含硫材料，用水或含中性皂的酒精来去除污物，清洁弹性体材料（不能使用芳香或氯化溶剂）。

注：NA=不适应NS=不耐用常用导电橡胶板规格型号厚度尺寸(长X宽) 40-10(20/30)-1010-XXXX0.51(0.81/1.57)254X25440-10(20/30)-1015-XXXX0.51(0.81/1.57)254X38140-10(20/30)-1020-XXXX0.51(0.81/1.57)254X508表中XXXX代表材料号，如1350 1285等.标准的导电橡胶挤压成形件实体O形条型号标准尺寸(A)经验沟槽尺寸深宽10-04-6386-XXXX 1.02 0.74 1.55 10-04-1687-XXXX 1.78 1.42 2.13 10-04-2657-XXXX 2.03 1.652.3410-04-1720-XXXX 2.62 2.13 2.90 10-04-2463-XXXX 3.18 2.59 3.43 10-04-1721-XXXX 3.53 2.90 3.73空心O形条型号标准尺寸A B10-04-8363-XXXX 2.62 1.0210-04-8817-XXXX 3.18 1.5710-04-9732-XXXX 3.96 2.0310-04-4254-XXXX 4.83 2.0310-04-2737-XXXX 6.35 3.18 实体D形条型号标准尺寸经验沟槽尺寸H W R 深宽10-05-5589-XXXX 1.63 1.40 0.79 1.32 1.96 10-05-4699-XXXX 2.54 1.57 0.79 2.16 2.06 10-05-1364-XXXX 3.43 3.10 1.55 3.00 3.56 10-05-1499-XXXX 3.96 3.00 1.50 3.48 3.45 10-05-1577-XXXX 4.45 4.52 2.26 3.91 4.95实用文档空心D形条标准尺寸型号A B C D 10-05-6419-XXXX 3.96 1.98 1.98 1.14 10-05-4202-XXXX 4.75 2.36 2.36 1.27 10-05-6991-XXXX 6.35 3.18 3.18 1.57 10-05-4318-XXXX 7.92 5.08 2.84 1.57 10-05-4542-XXXX 12.37 2.03 6.20 2.03 U形条标准尺寸型号A B C D10-08-6475-XXXX 2.54 2.54 0.86 0.84 10-08-8340-XXXX 3.20 2.46 0.66 0.94 10-08-3157-XXXX 3.96 3.96 1.57 1.19 10-08-3253-XXXX 4.45 3.96 1.19 1.91 10-08-3872-XXXX 8.31 5.97 1.57 2.92 矩形条标准尺寸型号A B10-07-4272-XXXX 1.60 1.0710-07-2981-XXXX 2.41 1.5710-07-4014-XXXX 3.05 1.9110-07-3225-XXXX 3.18 1.5710-07-C786-XXXX 4.32 3.1810-07-3226-XXXX 6.35 1.5710-07-3522-XXXX 12.7 1.9110-07-4483-XXXX 19.05 1.57中空矩形条型号标准尺寸A B C19-07-13944-XXXX 2.54 1.50 0.51 19-07-15804-XXXX 3.20 3.20 1.2210-07-2998-XXXX 7.75 8.38 3.1810-07-4481-XXXX 9.53 9.53 4078 中空P形条型号标准尺寸A B C D10-06-M412-XXXX 4.26 1.19 5.08 1.57 10-06-B227-XXXX 4.83 3.30 7.92 1.57 10-06-8737-XXXX 5.08 2.03 6.35 1.57 10-06-8560-XXXX 5.08 2.03 10.80 1.57 10-06-6175-XXXX 5.08 2.03 13.97 1.57 10-06-3599-XXXX 5.08 2.03 16.51 1.57 10-06-3300-XXXX 6.35 3.18 9.53 1.57 10-06-6180-XXXX 6.35 3.18 15.88 1.57V形条型号标准尺寸A B19-09-15377-XXXX 10.06 9.53 10-09-W864-XXXX 10.41 12.70。

Zebra conductive connectors导电胶条（斑马条）特性及应用详解东莞市菲迪硅橡胶制品有限公司DONGGUAN PHIDY SILICONE RUBBER CO.丄TD一、导电斑马条的制造:1. 导电胶条的成分主要为硅胶（silicone rubber）成分,先将硅胶颗粒和添加剂混合然后不断滚压熟料后，滚压成绝缘的硅胶薄片及填加碳成份的导电硅胶片.2. 将绝缘薄硅胶片及导电硅胶片反复滚压成需要的厚度,绝缘片加导电片的厚度之和为斑马条的节距（PITCH）根据PITCH要求制作不同厚度的硅胶片.3. 将压合的整块硅胶片放入热烘烤的硫化处理.4. 依据要求尺寸规格进行切割.导电斑马条的种类马导定条遴明夹星导心电齐虹赳菽泡导电甕白色姿屋称电竄刷白油辱屯李申證宣怨导电畜着知邑条异斥坯莺帝主导电片三、导电斑马条的尺寸规格1. PITCH(P 值)是一层导电硅胶片加一层绝缘硅胶片的厚度 (CONDUCTIVE+INSULATOR), P=0.18(L-18)的斑马条,于 1MM 距离内有5组导电条.2. Min con tact spac ing 女口下:四、导电斑马条的基本特性及尺寸设计 VType 别区分:a, 斑马条type ：硬度65。

b. 透明夹层条type ：两侧加绝缘橡胶25°.中间导电层｛廈度£5。

C.发泡条 typer 两侧维系胶泡棉硬度18°+ -5°2■长度设计：琏鸡的长以FflM 原LCD 玻勒长復)3,高度设计:a. 耀马L较高故帥至乙间的高蜃)釧玉比b. 透圈夹屋鼬(LCD 至PCB 之间的岛度XL1 )— 压蠕比10%c.发粗条：LCD 至 PC 吕之间高度 x( 1.10-1.12)——tt 10%-12%沐 以上为一般设计高®>有时需看LCD 莹PCB 的岛度,若超过1OHJI 时, 刚爪堀比就烦卜邛帶气以见装配気呈现辱曲現总.4.宣度设i 丨：LCD 辿嫌蹈4（0拾-CLfiS ）5. Pitch 上选择；U LCD iJt PCB 上Pitch （'世闿 丄仃2T Connector Al 上面为氐则農参衆显电杵越ft. 恻:a, LCD 上之Pitch 为0.5mm 时，•般"电宜座为0.3丘右，则选择Connector 为0.1mm.则fi 漆 Connector 的 Pitch 在上周b.LCD J 2 Pitch 为I .Omni 时’ —ft导电宽度为0 5P Gmm,则选押Connector 为0J8mm dl则有二~3条的导电条的PITCH在上面. c, LCD I ZPitdi 対1.5mm时.一般导电童喪为0741.0mm,刚遼择Connector 0.25mm■训fi 一朵Connector 的Pitch 铠上面"讦：特殊情胳：为硅腔材质■融右哉切过朝中」］能会弁倾斜情脇一般為度公差为1',紋高度進高&选川的C onncttor Pi t ill 愈小，则导电效果煎住，6甘电层竜度的选择.■ （Connector I ■的W*的尺寸）a. 服正當为0.4mm.L若发现囱亀出农Pitch訝壮问抵但LCD显水轸暗，则表屮电開农禺，I対此増加导电层宽At可改善, 慣以0,4mm以丄師％0,1mm就仃MM, dX 0.4mm. 0.5mm.0 EmrTii 0.8mm, 1.0mmC-但£为谨阴火.层条type,发泡皓射曲坝考應恻血厚度〕履少顿03mrri才能制作.外0.4（醫】匚血）+ 0 3+0.3= 1 0mm就足所能吸的LGD Connector fi?小的斤"j2. 两电极何之即.厨为1mm3. 以DC 500V 时测定4.溫度为18V- 27X25相对湿度为55% - 70%a 『电橡胶电阻值.t 测试方式如图M 3 rrPE:R=100*H<WS (OHMS)透明夹层条TYPE:R=120*H/WS (OHMS) 发迪条 TYPE ；R-180*H/W h *S (OHMS)H=Heighl of connector in mm ( l .r ilib' f/j/i) W(W'}=Width of conductive layer in mm (甘电 加黄血)2.溜试衆件为18V- 27 C 村对湿度为55% - 70%乩压堀百分比为15%b-绝缘橡腔电阻伯1,测试方式如图。

齐碳qrome 技术参数齐碳qrome是一种新型的碳纳米管材料，具有优异的电导率和热导率，广泛应用于各个领域。

它的技术参数包括以下几个方面：1. 导电性能：齐碳qrome具有出色的导电性能，其电导率高达10000 S/cm，比传统的导电材料如铜和银还要高出数倍。

这使得齐碳qrome在电子设备、导线材料等领域具有广泛的应用前景。

2. 热导性能：齐碳qrome还具有出色的热导性能，其热导率高达5000 W/mK，比铜还要高出近两倍。

这使得齐碳qrome在散热材料、热传导材料等领域具有广泛的应用潜力。

3. 机械性能：齐碳qrome具有优异的机械性能，其强度和硬度远超过传统的材料如钢铁和铝合金。

此外，齐碳qrome还具有良好的韧性和耐磨性，能够在恶劣环境下保持稳定性能。

4. 光学性能：齐碳qrome具有出色的光学性能，其透光率高达95%以上，且具有良好的抗反射性能。

这使得齐碳qrome在光学器件、太阳能电池等领域具有广泛的应用前景。

5. 稳定性：齐碳qrome具有优异的稳定性，能够在高温和极端环境下保持其性能稳定。

此外，齐碳qrome还具有较低的电极化和腐蚀性，能够在长时间使用中保持稳定的电性能。

6. 制备工艺：齐碳qrome的制备工艺相对简单，可以通过化学气相沉积、物理气相沉积等方法来制备。

制备过程中不需要高温和高压条件，能够大规模生产，降低成本。

7. 环保性：齐碳qrome是一种环保的材料，其制备过程中不会产生有害物质和废弃物。

此外，齐碳qrome还可以回收再利用，减少资源的浪费。

齐碳qrome具有优异的导电性能、热导性能、机械性能、光学性能和稳定性，制备工艺简单，环保性好。

它的广泛应用潜力使得它成为了未来材料领域的热门研究方向，有望在电子设备、散热材料、光学器件等领域发挥重要作用。

导电胶条概述导电胶条是一种用于导电连接和接地的材料。

它由特殊的导电材料制成，并且具有柔韧性和粘性，适用于多种应用场景。

导电胶条的主要作用是提供可靠的电流传输，防止静电积聚和电磁干扰。

结构和材料导电胶条通常由以下组成部分构成：1.导电材料：常用的导电材料包括导电粉末、碳纤维、铜箔等。

这些材料具有良好的导电性能，能够有效地传输电流。

2.附着剂：为了提供粘性和可靠的黏附性，导电胶条通常使用柔软的胶黏剂作为附着剂。

这种胶黏剂可以在各种表面上牢固地黏附，并且具有良好的导电性。

应用领域导电胶条广泛应用于各种领域，包括但不限于：1.电子设备制造：导电胶条可以用于电子设备的内部连接，如导电胶带贴片、导电胶带连接线等。

它们可以提供可靠的电流传输，并且具有柔软性，适用于精密组件的连接。

2.电路板维修：导电胶条常用于电路板的修复和连接。

当电路板上的导电线路中断时，可以使用导电胶条将两段线路连接起来，从而恢复电路的正常工作。

3.防静电措施：导电胶条还可以用于防静电措施。

在一些静电敏感的环境中，静电可能对电子设备和元器件造成损害。

导电胶条可以作为接地线，将静电导入地面，从而防止静电积聚和电磁干扰。

4.机械连接：导电胶条还可以用于机械连接。

在一些特殊的机械设备中，导电胶条可以用于连接金属部件，以实现电流传输或接地功能。

使用注意事项在使用导电胶条时，需要注意以下事项：1.清洁表面：在使用导电胶条之前，需要将使用表面清洁干净。

任何污垢或油脂都可能影响导电胶条的粘性和导电性能。

2.正确切割：在使用导电胶条时，需要根据需要正确切割。

切割导电胶条时，应使用锋利的刀具，并确保切割边缘光滑平整。

3.避免机械压力：导电胶条通常具有一定的柔软性，但也有一定的耐压能力。

在使用过程中，应避免过大的机械压力，以免损坏导电胶条。

4.存储注意：导电胶条应存放在干燥、阴凉的地方，避免阳光直射和高温环境。

存放时应注意密封，以防止杂质进入导电胶条。

总结导电胶条是一种用于导电连接和接地的材料，具有良好的导电性能和黏附性能。

热压导电斑马纸！热压导电斑马纸！斑马纸热压导电胶纸规格书一、原材料（Material）：● 基材（Substrate）：0.025mm聚酯薄膜PET（PETfilm）.● 导线（Conductive Layer）：按客户电阻要求有纯碳（Carbon）,纯银（Silver）,银碳（CS）混合物.● 胶水（Abhesive）：特殊异向导电胶水（Anisotropic Conductive Abhesive）.二、技术参数：● 粘附强度：>600g/cm2.● 绝缘电阻（Insulation Resistance）:>100MΩ.● 导体电阻（Conduction Resistance）:<1KΩ/cm2.● 耐温性（Operating Temp）:-35°C━ +80°C.● 温湿度:95%的相对湿度.温度50°C,500H检测后无变化.● 热冲击: -35°C━ +80°C,循环10次,检测后无变化.● 高温: +80°C环境下放置200H,检测后无变化.三、使用方法:● 截取所需长度,揭去背面保护纸.● 将斑马纸薄膜的导电面,对应于LCD与PCB导线上,贴后定位.● 采用恒温、恒压、定时的热压机,热压机上装有硅胶压膜.● 压接条件:→温度:160°C─180°C.→压力:3KGF/cm2.→时间:2─4秒.四、注意事项:● 被压接的工作表面不得有水气、油污、尘埃、氧化物等,否则会影响粘附力,如果有污物,要先清理干净表面.●工作台应放置平稳,垫层坚实,特别应注意与压接模头平行接触,否则会造成粘接不均匀.● 不得过早揭去热压胶纸的背面保护纸,应随用随揭,防止污染.● 压接温度是指传到硅胶模头的实际温度,而不是指发热原件的传感温度或表盘温度.他们之间的相关值随机种的不同,模头厚度,环境温度面不同,需在实际使用后确定.● 生产过程中,切记不要一开机就开始热压.一定要等到热压模头的温度升到技术要求的温度后方开始生产,否则会造成部分产品脱落.● 要有足够的时间,一般不要少于3秒钟,压力达到要求.五、保存条件：● 放在阴凉通风处,保持干燥,切忌潮湿.保持期:未热压之前,保质期为6─10个月.。

LCD显示屏导电胶条，斑马条及海棉条设计经验总结lcd导电胶条，斑rl及海棉lo经验总结1.斑rl尺寸o(a)斑rl的高度尺寸(h),由公式算而定公式:h＝h0+(0.11-0.13)h0其中h＝斑rl高度尺寸h0＝lcd到pcb板之g尺寸0.11~0.13榻系h0尺寸^大r(<4mm),系则等∩舷九节,h0尺寸^小r,系则等∠孪拗(>4mm)例子<1>:lcd到pcb板距x是3.5mm,斑rl高度是=3.5+0.13(3.5)(取系档纳舷)=3.955(取4.0mm)例子<2>:lcd到pcb板距x是6.8mm,斑rl高度是=6.8+0.11(6.8)(取系档南孪)=7.548(取7.5mm)(b)斑rl的度(w),通常就是根lcd接|端的台a度,通常就是2.0mm或2.5mm(c)斑rl的l度(l),基本上要把lcd接|位全部覆w之n,啥烁黝a留最少2mm的l度,以付尺寸及b配公差.在]有支架限位的情r下,建h斑rlclcdl度相同,如在有背光板或承托支架作橄尬a情r下,m量把r斑l置於中g位置,以令到lcd承托力度左右平均,p少[患.(d)尺寸公差pitch一般以0.18p^常用及^便宜.ppitch密度llengthl度hheight高度wwidth度wacorewidth中心度0.05p0.1p0.18p0.05±0.0150.1±0.030.18±0.0470＜l120±0.45l70±0.3120＜l200±0.7200＜l300±0.91.5＜h5.0±0.15.0＜h15±0.151.2＜w2.5±0.152.5＜w4±0.2wa=0.4±0.1mmwhenw1.2mmwa=0.5±0.1mmwhenw=1.3mmwa0.6±0.1mmwhenw1.4mm(e)斑rl的型常用的分yp,ys,yl,yi,ye型(下d),其中以yp型щzl^檫m用於本公司的a品.ylyl型щzl由щwc^w交错而变成，k且]存有外拥摹ｋ就是v泛地用於b接小型的液晶@示器c路板，由於它]存有外(可以四面щ)，因此须要协调^的外ざ采用。

导电斑马条的应用及方法导电斑马条是指由聚合物基质中嵌入高导电性碳纳米管或金属纳米线等导电填料形成的条纹状结构。

这种特殊的结构使得导电斑马条在许多领域具有广泛的应用和重要的研究意义。

下面以导电斑马条的应用及方法为主题进行详细阐述。

一、导电斑马条的应用：1. 电子设备：导电斑马条可以作为柔性电子产品的电极材料，例如柔性显示屏、柔性智能手机等。

其在导电性和可曲性方面的特点使得电子设备具备了更好的柔性和可折叠性能。

2. 传感器：导电斑马条的应变敏感性能可以实现高灵敏度的应变传感器。

将导电斑马条嵌入材料中，可以实时检测材料的形变情况，广泛应用于智能机械、航空航天等领域。

3. 可穿戴电子产品：导电斑马条可制备成柔性纤维材料，具有良好的抗拉性和导电性能，可以应用于可穿戴电子产品，如智能手表、智能衣物等，实现人机交互、健康监测等功能。

4. 电磁屏蔽材料：导电斑马条在聚合物基质中的高导电性填料形成了导电路径，可用于制备高效的电磁屏蔽材料。

该材料可以应用于电子设备中，有效屏蔽电磁辐射，提高电子设备的性能和可靠性。

5. 能量存储：导电斑马条可以应用于超级电容器等电化学储能器件中，提高能量存储和释放的效率。

二、导电斑马条的制备方法：1. 涂布法：先将导电填料分散于溶剂中形成高浓度导电胶溶液，再将胶溶液均匀涂布在基板上，并通过热处理或光照等方式将溶剂蒸发除去，最后得到导电斑马条。

2. 喷墨打印法：将导电胶溶液装载到喷墨打印头中，通过控制喷墨打印头的移动路径，在基板上打印出导电斑马条。

3. 拉伸法：将导电填料分散于聚合物基质中，通过拉伸制备导电聚合物纤维，然后切割成导电斑马条。

4. 拉伸烘干法：将导电胶溶液均匀涂布在基板上，通过拉伸或烘干等方式将溶剂蒸发除去，最后得到导电斑马条。

综上所述，导电斑马条具有广泛的应用前景和研究意义。

随着材料科学和纳米技术的不断发展，导电斑马条在电子设备、传感器、可穿戴电子产品、电磁屏蔽材料、能量存储等领域的应用将不断扩大。

ESD（Electrostatic Discharge）胶板是一种具有防静电性能的板材，被广泛应用于电子、半导体、光学等领域，以保护敏感设备免受静电损害。

ESD胶板的技术参数标准包括以下几个方面：一、导电性能ESD胶板的导电性能是其最重要的技术指标之一。

通常使用电阻率（Ω/sq）来衡量，电阻率越低，导电性能越好。

ESD胶板应满足以下导电性能标准：1. 表面电阻率：ESD胶板表面的电阻率应在10^4～10^6 Ω/sq 之间，确保有效地释放静电。

2. 体积电阻率：ESD胶板体积的电阻率应在10^6～10^9 Ω/cm 之间，以确保整个板材具有良好的导电性能。

二、防静电性能除了导电性能，ESD胶板还应具备良好的防静电性能，以防止静电在胶板上积聚和扩散。

以下是ESD胶板的防静电性能标准：1. 静电放电时间：ESD胶板的静电放电时间应在0.1秒以内，以确保迅速地消除静电。

2. 静电放电能力：ESD胶板的静电放电能力应在5 kV及以下，以防止静电对敏感设备的损害。

三、物理性能ESD胶板的物理性能对其应用和使用寿命具有重要影响。

以下是ESD胶板的物理性能标准：1. 抗压强度：ESD胶板的抗压强度应在100 MPa以上，以确保其在使用过程中具有足够的强度和稳定性。

2. 抗拉强度：ESD胶板的抗拉强度应在50 MPa以上，以确保其在拉伸或受力时不易断裂。

3. 耐磨性：ESD胶板应具备良好的耐磨性，以保证长期使用时表面不易磨损。

4. 耐温性：ESD胶板的耐温性应在-40℃至80℃之间，以适应各种环境温度。

四、外观要求ESD胶板除了技术参数，还应满足一定的外观要求，以保证其质量和美观。

以下是ESD胶板的外观要求标准：1. 颜色：ESD胶板的颜色通常为黑色或灰色，以防止光反射和静电积聚。

2. 平整度：ESD胶板的表面应平整光滑，无明显凹凸或划痕。

3. 尺寸精度：ESD胶板的尺寸应符合规定的精度要求，以确保其能够与其他设备或组件配合使用。

LCD导电胶条，斑馬條及海棉條設計经验总结1. 斑馬條尺寸設計(a) 斑馬條的高度尺寸(H),應由經驗公式計算而定經驗公式: H＝H0 + (0.11-0.13)H0其中H＝斑馬電條高度尺寸H0＝LCD到PCB板之間尺寸0.11~0.13為經驗系數當H0尺寸較小時(< 4mm), 經驗系數取上限值, 當H0尺寸較大時,經驗系數取下限值(> 4mm)例子<1> : LCD到PCB板距離是3.5 mm, 斑馬條高度是= 3.5 + 0.13(3.5) (取經驗系數的上限)= 3.955 (取4.0mm)例子<2> : LCD到PCB板距離是6.8 mm, 斑馬條高度是= 6.8 + 0.11(6.8) (取經驗系數的下限)= 7.548 (取7.5mm)(b) 斑馬條的闊度(W),一般是根據LCD接觸端的台階闊度,通常是2.0mm或2.5mm(c) 斑馬條的長度(L),基本上要把LCD接觸位全部覆蓋之餘,兩端各預留最少2mm的長度,以應付尺寸及裝配公差. 在沒有支架限位的情況下,建議斑馬條與LCD 長度相同, 如在有背光板或承托支架作為限位旳情況下,應盡量把馬斑條置於中間位置,以令到LCD承托力度左右平均, 減少隱患.(d) 尺寸公差PITCH一般以0.18P較常用及較便宜.0.05P0.1P0.18PP PITCH 密度0.05 ± 0.0150.1 ± 0.030.18 ±0.04L LENGTH 長度L70 ±0.3120＜L200 ±0.770＜L120 ±0.45200＜L300 ±0.9H HEIGHT 高度 1.5＜H 5.0 ±0.1 5.0＜H15 ±0.15 W WIDTH 寬度 1.2＜W 2.5 ±0.15 2.5＜W 4 ±0.2Wa CORE WIDTH 中心寬度Wa=0.4 ±0.1mm when W 1.2mm Wa=0.5 ±0.1mm when W = 1.3mm Wa 0.6 ±0.1mm when W 1.4mm(e) 斑馬條的類型常用的分為YP, YS, YL, YI, YE型(見下圖),其中以YP型號導電膠條較為適用於本公司的產品.YL YL 型號導電膠條由導電體與絕緣體交替而成，並且沒有外層的。

导电胶条详解Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】导电胶条导电胶条俗称为斑马条，由导电硅胶和绝缘硅胶交替分层叠加后硫化成型。

导电橡胶连接器性能稳定可靠，生产装配简便高效。

广泛用于游戏机、电话、电子表、计算器、仪表等产品的液晶显示器与电路板的连接。

一、斑马条类型一览二、斑马条类型简介a.YS型的透明斑马胶条由于它的特殊特性两缘层为柔软的矽胶，透明层具有良好的弹力以及绝缘性能，被广泛的应用于LCD，LCM点矩阵模组的使用。

在装配好后与金属外壳不会有短路现象,保证了产品显示功能稳定。

ｂ.YSa型的导电斑马条是同类产品中制作难度最高的一种,它是根据产品的不同要求,把导电层自由偏位,以达到产品的最佳接触,确保一流的导通.ｃ.YSP型的导电斑马胶条最基本的胶条之一，胶条两边的海棉发泡矽胶具有良好的绝缘性能以及减震性能。

使用时金属外壳可避免短路现象。

ｄ.YY型导电胶条它与别类导电条不同的是:它的绝缘衬层比中间导电层的硬度低20度,保证其在压缩装配过程中,导电层接触最佳.ｅ.YI型的导电斑马条与YP，YS类型最大的区别就是在厚度要求较薄的情况下可以保证最大的导电层厚度，保证充分的连接面积。

ｆ.异形导电斑马条是一种加工难度特高的斑马条之一，它可以满足各种特殊要求导电的弱电体连接。

ｇ.YL型的导电硅胶条是最基本的胶条之一，它通过绝缘胶片与导电胶片的交替结合，四面均可形成特殊的导电特性，可以满足PCB与LCD之间的四方向连接要求。

成为弱导领域中必不可少的连接器之一。

三、导电胶条的技术参数ａ、产品代号及规格表示方法：ProductsymbolandspecificationexpressmethodYP ?发泡条YS 透明夹层条YPL 单面发泡条YL 斑马胶条L×H×W PITCH CW长×高×宽P值中导ｂ、导电橡胶连接器性能：Conductiverubberconnectorpropertyｃ、导电橡胶连接器的几何尺寸及精度：Tecnologyparameterofconductiverubberconnector注:L=长度(Length)mmH=高度(Height)mmW=宽度(Width)mmW'=导电层宽度widthofconductiveLayerInmmP=间距(Pitch)mmTI=绝缘体InsulativeRubberTC=导电体ConductiveRubberA=侧面绝缘体EdgeInsulatorpartB=侧面海绵绝缘体EdgeInsulatorsponge四、导电胶条设计原则a.Type区分:a-1.斑马条type：硬度65oa-2.透明夹层条type：两侧加绝缘橡胶硬度25o,中间导电层硬度65oa-3.发泡条type：两侧维系胶泡棉硬度18o+-5oｂ.长度设计：玻璃的长度-0.5mm(20mm以下依照原LCD玻璃长度)ｃ.高度设计：LCD至PCB之间高度x(1.08~1.12)----压缩比8%~12%ｃ-1.斑马条：硬度较高故为(LCD至PCB之间的高度x1.08)压缩比8%ｃ-2.透明夹层条：(LCD至PCB之间的高度x1.1)----压缩比10%ｃ-3.发泡条：LCD至PCB之间高度x(1.10~1.12)----压缩比10%~12%注：以上为一般设计高度,有时需看LCD至PCB的高度,若超过10mm时,则压缩比就须下降一些,以免装配后呈现弯曲现象.ｅ.宽度设计:LCD边缘宽度×(0.9~0.95)5.Pitch之选择：以LCD或PCB上的Pitch(宽度)上有2~3条Connector在上面为原则,越多条导电性越佳.例:a.LCD上之Pitch为0.5mm时,一般导电宽度为0.3左右,则选择Connector为0.1mm,则有三条Connector的Pitch在上面.b.LCD上之Pitch为1.0mm时,一般导电宽度为0.5~0.6mm,则选择Connector为0.18mm,则有二~三条Connector的Pitch在上面.c.LCD上之Pitch为1.5mm时,一般导电宽度为0.75~1.0mm,则选择Connector0.25mm,则有三条Connector的Pitch在上面.注:特殊情形:因Connector为硅胶材质,故在裁切过程中,可能会有倾斜情形,一般角度公差为1°,故高度越高,选用的ConnectorPitch愈小,则导电效果愈佳.ｆ.导电层宽度的选择:(Connector上的W'的尺寸)ｆ-1.一般正常为0.4mm.ｆ-2.若发现高度,长度,宽度,Pitch皆无问题,但LCD显示较暗,则表示电阻太高,因此增加导电层宽度可改善,一般以0.4mm以上每隔0.1mm就有一个尺寸,较常选用为0.4mm,0.5mm,0.6mm,0.8mm,1.0mmc.但若为透明夹层条type,发泡条type须考虑侧面厚度,最少须0.3mm才能制作,亦0.4(导电宽)+0.3+0.3=1.0mm,就是所能做的LCDConnector最小的厚度.。

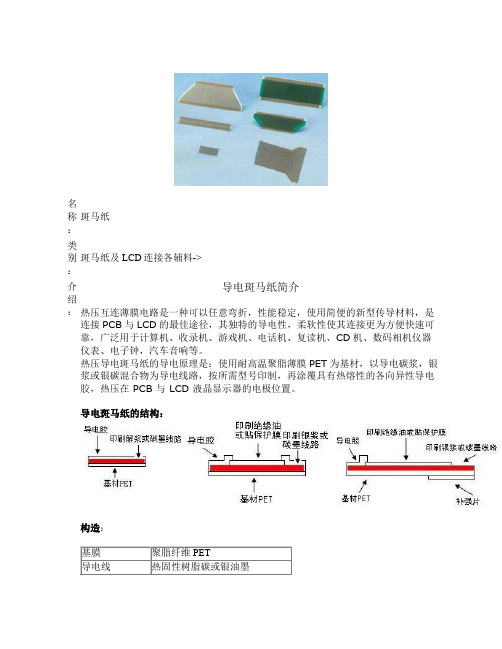

名称：斑马纸类别：斑马纸及LCD连接各辅料->介绍：导电斑马纸简介热压互连薄膜电路是一种可以任意弯折，性能稳定，使用简便的新型传导材料，是连接PCB与LCD的最佳途径，其独特的导电性，柔软性使其连接更为方便快速可靠，广泛用于计算机、收录机、游戏机、电话机、复读机、CD机、数码相机仪器仪表、电子钟，汽车音响等。

热压导电斑马纸的导电原理是：使用耐高温聚脂薄膜PET为基材，以导电碳浆，银浆或银碳混合物为导电线路，按所需型号印制，再涂覆具有热熔性的各向异性导电胶，热压在 PCB 与 LCD 液晶显示器的电极位置。

导电斑马纸的结构：构造：尺寸和公差：0.25 (10120), ±0.5 (120<H100)0.25热压导电斑马纸的热压方式热压导电斑马纸的测试条件：HSC 的測試條件l 可靠性：l 高温: 80°C x 1000Hrsl 低温: -30°C x 1000Hrsl 高温高湿: 60°C oo 95%R-H. x 500Hrsl 高低温冲击: -30°C x 1 Hr <--> 80°C x 1 Hr . 250cycles l 导通电阻：用数字万用表测碳线或银线电阻。

l 粘结强度： 25°C 、 130 mm/min 时90度剥离强度。

l 线间绝缘电阻：在250VDC条件下测量相近两线间电阻。

测试方法：l 导通电阻：一条导线两端测试l 两线间绝缘电阻：在两线间加250V。

DC测试l 粘接强度：在130mm/min速度下脱落。

采用的测量设备：* 万用数字表** 高阻计。

导电胶条、、三、导电胶条的技术参数ａ、产品代号及规格表示方法：Product symbol and specification express method YP发泡条YS透明夹层条YPL单面发泡条YL斑马胶条L×H×W PITCH CW长×高×宽P值中导ｂ、导电橡胶连接器性能：Conductive rubber connector propertyｃ、导电橡胶连接器的几何尺寸及精度：Tecnology parameter of conductive rubber connector注:L = 长度(Length) mm H = 高度(Height) mmW = 宽度(Width) mmW' = 导电层宽度 width of conductive Layer In mm P = 间距(Pitch) mmTI = 绝缘体 Insulative Rubber TC = 导电体 Conductive Rubber A = 侧面绝缘体 Edge Insulator part B = 侧面海绵绝缘体 Edge Insulator sponge区分:a-1. 斑马条type：硬度65ºa-2. 透明夹层条type：两侧加绝缘橡胶硬度25º, 中间导电层硬度65ºa-3. 发泡条type：两侧维系胶泡棉硬度18º+ -5ºｂ.长度设计：玻璃的长度 ( 20 mm 以下依照原 LCD 玻璃长度 )ｃ.高度设计：LCD至PCB之间高度x~ ----压缩比8%~12%斑马条透明夹层条发泡条Hight H*1.08H*1.10H*1.10~1.12Compression81010~12Ration(%)ｃ-1. 斑马条：硬度较高故为(LCD至PCB之间的高度压缩比8%ｃ-2.透明夹层条：( LCD至PCB之间的高度 ) ---- 压缩比10%ｃ-3.发泡条：LCD 至 PCB之间高度 x ( ~ ) ---- 压缩比10%~12%注：以上为一般设计高度,有时需看LCD至PCB的高度,若超过10mm时,则压缩比就须下降一些, 以免装配后呈现弯曲现象.ｅ. 宽度设计: LCD边缘宽度×~ 5. Pitch之选择：以LCD或PCB上的Pitch ( 宽度) 上有2~3条Connector在上面为原则,越多条导电性越佳.例 : a. LCD上之Pitch为时, 一般导电宽度为左右, 则选择Connector为,则有三条Connector的Pitch在上面.b. LCD上之Pitch为时, 一般导电宽度为~,则选择Connector为, 则有二~三条Connector的Pitch在上面.c. LCD上之Pitch为时, 一般导电宽度为~,则选择Connector ,则有三条Connector的Pitch在上面.注 : 特殊情形 : 因Connector为硅胶材质,故在裁切过程中,可能会有倾斜情形,一般角度公差为1°,故高度越高,选用的Connector Pitch愈小,则导电效果愈佳.ｆ. 导电层宽度的选择: (Connector上的W'的尺寸)ｆ-1. 一般正常为 .ｆ-2. 若发现高度, 长度, 宽度, Pitch皆无问题, 但LCD显示较暗, 则表示电阻太高, 因此增加导电层宽度可改善, 一般以以上每隔就有一个尺寸, 较常选用为, , , , . 但若为透明夹层条 type, 发泡条 type须考虑侧面厚度, 最少须才能制作,亦(导电宽) + += ,就是所能做的LCD Connector最小的厚度.。
