导电胶条(斑马条)特性及应用详解

导电橡胶连接器详细介绍预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制导电橡胶连接器详细介绍一、定义：导电橡胶连接器俗称为斑马胶条，它是一种导电的橡胶制品，导电橡胶连接器是现代电子技术重要的连接元件，和我们博皓电子上次的导电胶按键有点类似，是由导电硅胶和绝缘硅胶交替分层叠加后硫化成型。

主要作用于连接液晶显示屏和印刷电路,使脉冲信号从电路板通过橡胶连接器传递到液晶显示屏,从而显示数字和各种符号，是一种应用广泛的橡胶产品。

二、应用：导电橡胶连接器广泛应用于电子手表、电子钟、仪表、自动控制板、汽油泵和家用器具上以及游戏机、电话、计算器、仪表等产品的液晶显示器与电路板的连接。

三、特点：1、不需要任何焊接,从而消除对热效器件的损坏;2“零擂入力”杜绝了液晶显示器玻璃的破损;3不会损坏接触面;4形成一层气密封闭,使印刷电路板在不利的环境中不受大气腐蚀夕保证良好的连接；5具有缓冲和防震作用;6易于适应各式各样的接触方法;7显示器可以多次插入或取出。

四、分类：1、YDP-单面发泡条，一边海绵发泡绝缘，三边具有导电功能。

2、YL-斑马条是导电胶条中最普通也是最常用到的一种胶条，它具有四面导电的功能。

3、YSP-双面发泡条也是导电胶条中最普通的一种胶条，胶条的两边有发泡海绵，具有良好的绝缘性能。

4、YS-透明夹层条，两边深灰透明硅胶具有绝缘功能，硬度比其它类型的胶条相对要硬一些。

5、YY-印刷型，此类型导电胶条的特点是在导电层表面涂上一层绝缘材料，使用时不会与金属外壳造成短路。

当胶条厚度要求较薄的情况下可以保证最大的导电层厚度。

6、YDM-绝缘胶条，胶条为全部绝缘。

（常用颜色有浅兰色，白色，红色，透明色）五、导电橡胶连接器的设计原则：六、导电橡胶连接器的几何尺寸及精度：。

Zebra conductive connectors导电胶条（斑马条）特性及应用详解东莞市菲迪硅橡胶制品有限公司DONGGUAN PHIDY SILICONE RUBBER CO.丄TD一、导电斑马条的制造:1. 导电胶条的成分主要为硅胶（silicone rubber）成分,先将硅胶颗粒和添加剂混合然后不断滚压熟料后，滚压成绝缘的硅胶薄片及填加碳成份的导电硅胶片.2. 将绝缘薄硅胶片及导电硅胶片反复滚压成需要的厚度,绝缘片加导电片的厚度之和为斑马条的节距（PITCH）根据PITCH要求制作不同厚度的硅胶片.3. 将压合的整块硅胶片放入热烘烤的硫化处理.4. 依据要求尺寸规格进行切割.导电斑马条的种类马导定条遴明夹星导心电齐虹赳菽泡导电甕白色姿屋称电竄刷白油辱屯李申證宣怨导电畜着知邑条异斥坯莺帝主导电片三、导电斑马条的尺寸规格1. PITCH(P 值)是一层导电硅胶片加一层绝缘硅胶片的厚度 (CONDUCTIVE+INSULATOR), P=0.18(L-18)的斑马条,于 1MM 距离内有5组导电条.2. Min con tact spac ing 女口下:四、导电斑马条的基本特性及尺寸设计 VType 别区分:a, 斑马条type ：硬度65。

b. 透明夹层条type ：两侧加绝缘橡胶25°.中间导电层｛廈度£5。

C.发泡条 typer 两侧维系胶泡棉硬度18°+ -5°2■长度设计：琏鸡的长以FflM 原LCD 玻勒长復)3,高度设计:a. 耀马L较高故帥至乙间的高蜃)釧玉比b. 透圈夹屋鼬(LCD 至PCB 之间的岛度XL1 )— 压蠕比10%c.发粗条：LCD 至 PC 吕之间高度 x( 1.10-1.12)——tt 10%-12%沐 以上为一般设计高®>有时需看LCD 莹PCB 的岛度,若超过1OHJI 时, 刚爪堀比就烦卜邛帶气以见装配気呈现辱曲現总.4.宣度设i 丨：LCD 辿嫌蹈4（0拾-CLfiS ）5. Pitch 上选择；U LCD iJt PCB 上Pitch （'世闿 丄仃2T Connector Al 上面为氐则農参衆显电杵越ft. 恻:a, LCD 上之Pitch 为0.5mm 时，•般"电宜座为0.3丘右，则选择Connector 为0.1mm.则fi 漆 Connector 的 Pitch 在上周b.LCD J 2 Pitch 为I .Omni 时’ —ft导电宽度为0 5P Gmm,则选押Connector 为0J8mm dl则有二~3条的导电条的PITCH在上面. c, LCD I ZPitdi 対1.5mm时.一般导电童喪为0741.0mm,刚遼择Connector 0.25mm■训fi 一朵Connector 的Pitch 铠上面"讦：特殊情胳：为硅腔材质■融右哉切过朝中」］能会弁倾斜情脇一般為度公差为1',紋高度進高&选川的C onncttor Pi t ill 愈小，则导电效果煎住，6甘电层竜度的选择.■ （Connector I ■的W*的尺寸）a. 服正當为0.4mm.L若发现囱亀出农Pitch訝壮问抵但LCD显水轸暗，则表屮电開农禺，I対此増加导电层宽At可改善, 慣以0,4mm以丄師％0,1mm就仃MM, dX 0.4mm. 0.5mm.0 EmrTii 0.8mm, 1.0mmC-但£为谨阴火.层条type,发泡皓射曲坝考應恻血厚度〕履少顿03mrri才能制作.外0.4（醫】匚血）+ 0 3+0.3= 1 0mm就足所能吸的LGD Connector fi?小的斤"j2. 两电极何之即.厨为1mm3. 以DC 500V 时测定4.溫度为18V- 27X25相对湿度为55% - 70%a 『电橡胶电阻值.t 测试方式如图M 3 rrPE:R=100*H<WS (OHMS)透明夹层条TYPE:R=120*H/WS (OHMS) 发迪条 TYPE ；R-180*H/W h *S (OHMS)H=Heighl of connector in mm ( l .r ilib' f/j/i) W(W'}=Width of conductive layer in mm (甘电 加黄血)2.溜试衆件为18V- 27 C 村对湿度为55% - 70%乩压堀百分比为15%b-绝缘橡腔电阻伯1,测试方式如图。

LCD导电橡胶连接器维修Ouyxg导电橡胶连接器俗称为斑马条，由导电硅胶和绝缘硅胶交替分层叠加后硫化成型。

如图所示导电橡胶连接器性能稳定可靠，生产装配简便高效。

广泛用于游戏机、电话、电子表、计算器、仪表等产品的液晶显示器与电路板的连接。

产品种类有：YDP-单面发泡条，一边海绵发泡绝缘，三边具有导电功能。

YSP-双面发泡条也是导电胶条中最普通的一种胶条，胶条的两边有发泡海绵，具有良好的绝缘性能。

YS-透明夹层条，两边深灰透明硅胶具有绝缘功能，硬度比其它类型的胶条相对要硬一些。

YL-斑马条是导电胶条中最普通也是最常用到的一种胶条，它具有四面导电的功能。

YY-印刷型，此类型导电胶条的特点是在导电层表面涂上一层绝缘材料，使用时不会与金属外壳造成短路。

当胶条厚度要求较薄的情况下可以保证最大的导电层厚度。

YDM-绝缘胶条，胶条为全部绝缘。

（常用颜色有浅兰色，白色，红色，透明色）。

导电橡胶斑马条就是由含有碳粉的导电橡胶层（黑色）和绝缘的橡胶层（白色）相互交错叠加组成的，当它被夹在PCB板和LCD液晶屏之间时，总会有几层导电层把PCB板和LCD 液晶屏上的电路连接起来。

导电的橡胶层就是导线，LCD液晶屏上也印刷了透明的导电层（与PCB板类似，没有导线的地方会有绝缘的橡胶隔离，有印刷导线的地方由导电橡胶连接，见图，由于老化，化学气体、液体腐蚀等原因使得导电橡胶导电性能降低，LCD显示异常，甚至无显示。

维修这样的故障就是更换同样类型和同样大小的导电橡胶条，但是，在业余条件下会有些困难。

解决办法是，从废旧器件拆得合适的导电橡胶条，一般很难拆得同样类型和同样大小的导电橡胶条。

我们可以找到大一点的，通过裁剪为同样类型和同样大小，工具是直尺和刀片，如图：这是要更换的导电橡胶条，是YDP-单面发泡条从废旧器件拆得合适的导电橡胶条第一次切成小条，它是YSP-双面发泡条第二次切割，得到了一条是YDP-单面发泡条把它安装上去，大功告成。

导电胶条概述导电胶条是一种用于导电连接和接地的材料。

它由特殊的导电材料制成，并且具有柔韧性和粘性，适用于多种应用场景。

导电胶条的主要作用是提供可靠的电流传输，防止静电积聚和电磁干扰。

结构和材料导电胶条通常由以下组成部分构成：1.导电材料：常用的导电材料包括导电粉末、碳纤维、铜箔等。

这些材料具有良好的导电性能，能够有效地传输电流。

2.附着剂：为了提供粘性和可靠的黏附性，导电胶条通常使用柔软的胶黏剂作为附着剂。

这种胶黏剂可以在各种表面上牢固地黏附，并且具有良好的导电性。

应用领域导电胶条广泛应用于各种领域，包括但不限于：1.电子设备制造：导电胶条可以用于电子设备的内部连接，如导电胶带贴片、导电胶带连接线等。

它们可以提供可靠的电流传输，并且具有柔软性，适用于精密组件的连接。

2.电路板维修：导电胶条常用于电路板的修复和连接。

当电路板上的导电线路中断时，可以使用导电胶条将两段线路连接起来，从而恢复电路的正常工作。

3.防静电措施：导电胶条还可以用于防静电措施。

在一些静电敏感的环境中，静电可能对电子设备和元器件造成损害。

导电胶条可以作为接地线，将静电导入地面，从而防止静电积聚和电磁干扰。

4.机械连接：导电胶条还可以用于机械连接。

在一些特殊的机械设备中，导电胶条可以用于连接金属部件，以实现电流传输或接地功能。

使用注意事项在使用导电胶条时，需要注意以下事项：1.清洁表面：在使用导电胶条之前，需要将使用表面清洁干净。

任何污垢或油脂都可能影响导电胶条的粘性和导电性能。

2.正确切割：在使用导电胶条时，需要根据需要正确切割。

切割导电胶条时，应使用锋利的刀具，并确保切割边缘光滑平整。

3.避免机械压力：导电胶条通常具有一定的柔软性，但也有一定的耐压能力。

在使用过程中，应避免过大的机械压力，以免损坏导电胶条。

4.存储注意：导电胶条应存放在干燥、阴凉的地方，避免阳光直射和高温环境。

存放时应注意密封，以防止杂质进入导电胶条。

总结导电胶条是一种用于导电连接和接地的材料，具有良好的导电性能和黏附性能。

导电胶的用途分析导电胶是一种能够导电的胶水材料，主要是由导电粒子和胶粘剂组成。

因其独特的导电性能，导电胶在许多领域都有广泛的应用。

下面将对导电胶的用途进行详细分析。

首先，在电子制造领域，导电胶是一种常见的组件连接材料。

导电胶可以用于电子元件之间的连接方式，如IC芯片和导线的连接。

相比传统的焊接方法，导电胶可以实现无焊接站，简化组装工艺，提高生产效率。

此外，导电胶还可以用于电路板的修复，可以粘合损坏的导线、插针和其他电子元件，能够快速恢复电路板的正常功能。

其次，在触摸屏和显示屏制造领域，导电胶也有着重要的应用。

触摸屏通常由导电层与玻璃基板组成，导电胶可以被应用于导电层的制备过程中，用于粘合导电膜与基板。

导电胶具有优秀的导电性能和粘接性能，能够确保导电层与基板之间的良好粘附，并保证触摸屏的灵敏度和稳定性。

此外，在电磁屏蔽领域，导电胶也扮演着重要的角色。

电子设备中的电磁辐射会对周围的电子设备产生干扰，导电胶可以用于制备电磁屏蔽材料，用于桥接设备之间的间隙，阻止电磁波的传播。

导电胶能够有效地屏蔽电磁波，保护电子设备的正常运行，并提高设备的抗干扰能力。

导电胶还在柔性电子领域有着广泛的应用。

柔性电子是一种新兴的电子技术，可以将电子器件制备在柔性基材上，可以实现更大的可曲性和可折叠性。

导电胶可以用于柔性电子器件的制备过程中，用于连接电子元件和柔性基材。

导电胶具有良好的柔韧性和粘接性能，能够适应柔性基材的形变，并保证电子器件的可靠连接。

最后，在生物医学领域，导电胶也有着重要的应用。

导电胶能够作为电刺激剂和传感器的载体，用于生物医学信号的检测和调控。

导电胶可以用于制备与生物组织接触的电极，可以实现生物信号的采集和干预。

导电胶对生物体的刺激性较小，并且有良好的生物相容性，不会对生物组织产生不良影响。

总之，导电胶是一种多功能的材料，具有良好的导电性能和粘接性能。

其在电子制造、触摸屏制造、电磁屏蔽、柔性电子和生物医学等领域都有广泛的应用。

导电胶条的特性、设计与应用液晶显示器件在使用中最关键的要属连接，即将液晶显示器件与线路板（PCB）和其他零部件连接在一起。

它与传统焊接方式不同，目前常用以下几种方式：◆导电胶连接◆热压条连接◆异型导电胶连接一、导电胶连接这是液晶典型的连接方式，试用于ITO外引线电极形式器件的连接。

ITO透明导电膜的外引线不能进行焊接，但是可以使用导电胶将液晶显示器件与线路板连接在一起；1．普通导电胶（1）普通导电胶的基本结构典型的导电胶是由一薄层导电胶（导电层为颗粒状的碳）和一薄层绝缘橡胶交替的一层层叠放在一起，经热压成形后，再垂直于薄层面切制成一条条成品。

现只介绍本公司常用到的几种普通导电胶。

◆普通导电胶的外形(1)一半导电，一半绝缘(2)夹心（中心，偏心）(3)全绝缘（1）型导电胶因有一侧面无绝缘保护层，容易受到外界潮气影响与侵袭，现不常用于显示器模组中，我们常将其用于测座的测试中；（2）型导电胶两则有绝缘保护层，可靠性有所提高，可支撑较大的压力，此种常用于显示器模组中，但其只适用于透明导电膜外引线电极向下的液晶显示器，即为上大下小的LCD；（3）型导电胶并无导电层，通常用其来垫高。

◆普通导电胶的材质现常用的导电胶的材料有两种：a．矽胶（SILICON）矽胶的材质较为有弹性，但为一实心体，呈白色透明状，硬度约为25°～35°，中间夹心因有碳层，所以硬度约为65°～75°。

b．硅胶发泡发泡的材质以SILICON为原料发泡后成中空状，柔软度较好，不会因此而增加整体导电橡胶的硬度，但硬度无法测试，通常呈粉红色。

2．导电胶的尺寸设定胶的长度（L）其长度不可比 LCD上的ITO短，通常要比LCD的长度短1～2mm。

胶的宽度（W）其宽度为上、下玻璃片的ITO长度或ITO长度-0.1mm。

胶的高度（H）其高度H=h*压缩比● h=[H2（铁框距PCB板以上的高度）—上片LCD厚度—铁框厚度—TI（压条的深度）]●压缩比的设定：根据目前我公司所设计的产品，此设定仅供参考。

LCD显示屏导电胶条，斑马条及海棉条设计经验总结lcd导电胶条，斑rl及海棉lo经验总结1.斑rl尺寸o(a)斑rl的高度尺寸(h),由公式算而定公式:h＝h0+(0.11-0.13)h0其中h＝斑rl高度尺寸h0＝lcd到pcb板之g尺寸0.11~0.13榻系h0尺寸^大r(<4mm),系则等∩舷九节,h0尺寸^小r,系则等∠孪拗(>4mm)例子<1>:lcd到pcb板距x是3.5mm,斑rl高度是=3.5+0.13(3.5)(取系档纳舷)=3.955(取4.0mm)例子<2>:lcd到pcb板距x是6.8mm,斑rl高度是=6.8+0.11(6.8)(取系档南孪)=7.548(取7.5mm)(b)斑rl的度(w),通常就是根lcd接|端的台a度,通常就是2.0mm或2.5mm(c)斑rl的l度(l),基本上要把lcd接|位全部覆w之n,啥烁黝a留最少2mm的l度,以付尺寸及b配公差.在]有支架限位的情r下,建h斑rlclcdl度相同,如在有背光板或承托支架作橄尬a情r下,m量把r斑l置於中g位置,以令到lcd承托力度左右平均,p少[患.(d)尺寸公差pitch一般以0.18p^常用及^便宜.ppitch密度llengthl度hheight高度wwidth度wacorewidth中心度0.05p0.1p0.18p0.05±0.0150.1±0.030.18±0.0470＜l120±0.45l70±0.3120＜l200±0.7200＜l300±0.91.5＜h5.0±0.15.0＜h15±0.151.2＜w2.5±0.152.5＜w4±0.2wa=0.4±0.1mmwhenw1.2mmwa=0.5±0.1mmwhenw=1.3mmwa0.6±0.1mmwhenw1.4mm(e)斑rl的型常用的分yp,ys,yl,yi,ye型(下d),其中以yp型щzl^檫m用於本公司的a品.ylyl型щzl由щwc^w交错而变成，k且]存有外拥摹ｋ就是v泛地用於b接小型的液晶@示器c路板，由於它]存有外(可以四面щ)，因此须要协调^的外ざ采用。

导电胶材料特性及用途说明什么是导电胶：导电胶是一种固化或干燥后具有一定导电性能的胶黏剂，它通常以基体树脂和导电填料即导电粒子为主要组成成分，通过基体树脂的粘接作用把导电粒子结合在一起，形成导电通路，实现被粘材料的导电连接。

导电胶组成：导电填料的粒度和形状对导电胶的导电性能有直接的影响。

粒度大的填料导电效果优于小的，但同时会呆料链接强度的降低。

不定形的填料导电性能和连接强度优于球形。

但各向异性导电胶智能用粒度分布较窄的球形填料。

不同粒度和形状的填料配合使用可以得到较好的导电性能和连结强度。

导电填料通常主要是有碳、金属、金属氧化物三大类。

碳类材料中的炭黑的导电性很好，但存在加工困难的问题；石墨很难粉碎和分散，且导电性随产地等变化较大。

金属氧化物导电性普遍较差。

导电布结构层导电胶的分类：一、按基体可分为热塑性导电胶和热固性导电胶。

热塑性导电胶的基体树脂分子链很长，且支链少，在高温下固化时流动性较好，可重复使用。

热固性导电胶的基体材料最初是单体或预聚合物，在固化过程中发生聚合反应，高分子链连接形成交联的三维网状结构，高温下不易流动。

二、按导电机理分为本征导电胶和复合导电胶。

本征导电胶是指分子结构本身具有导电功能的共扼聚合物，这类材料电阻率较高，导电稳定性及重复性较差，成本也较高，故很少研究。

复合导电胶是指在有机聚合物基体中添加导电填料，从而使其具有与金属相近的导电性能。

三、按导电方向分为各向同性（ICAs）和各向异性（ACAs）两大类：1、各向同性在各个方向有相同的导电性能；2、各向异性在XY方向是绝缘的，而在Z方向上是导电的。

通过选择不同形状和添加量的填料，可以分别做成各向同性或各向异性导电胶。

四、按照固化体系的不同，导电胶可分为室温固化导电胶、中温固化导电胶、高温固化导电胶和紫外光固化导电胶等。

室温固化需要的时间太长，一般需要数小时到几天，且室温储存时体积电阻率容易发生变化，因此工业上较少使用。

中温固化导电胶力学性能优异，且固化温度一般低于150℃，此温度范围能较好地匹配电子元器件的使用温度和耐温能力，因此是目前应用较多的导电胶。

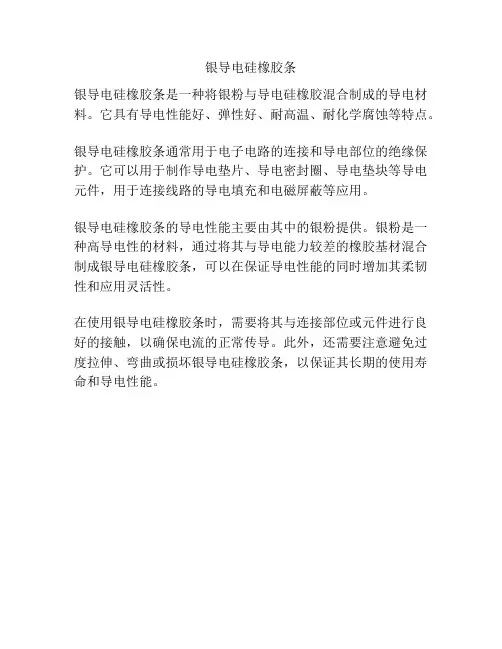

银导电硅橡胶条
银导电硅橡胶条是一种将银粉与导电硅橡胶混合制成的导电材料。

它具有导电性能好、弹性好、耐高温、耐化学腐蚀等特点。

银导电硅橡胶条通常用于电子电路的连接和导电部位的绝缘保护。

它可以用于制作导电垫片、导电密封圈、导电垫块等导电元件，用于连接线路的导电填充和电磁屏蔽等应用。

银导电硅橡胶条的导电性能主要由其中的银粉提供。

银粉是一种高导电性的材料，通过将其与导电能力较差的橡胶基材混合制成银导电硅橡胶条，可以在保证导电性能的同时增加其柔韧性和应用灵活性。

在使用银导电硅橡胶条时，需要将其与连接部位或元件进行良好的接触，以确保电流的正常传导。

此外，还需要注意避免过度拉伸、弯曲或损坏银导电硅橡胶条，以保证其长期的使用寿命和导电性能。

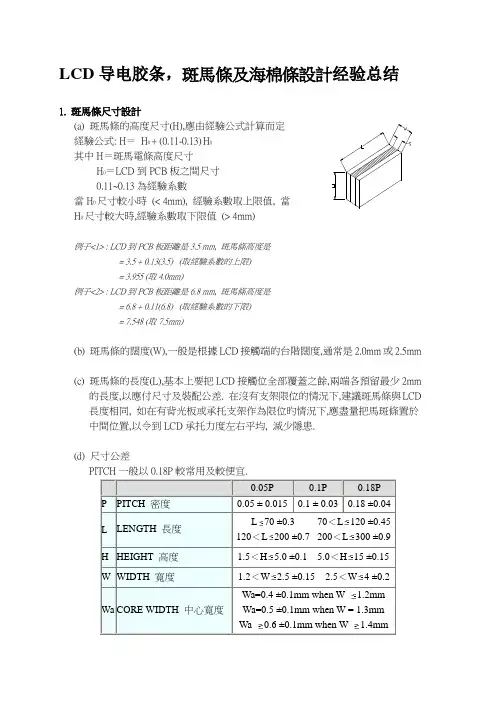

LCD导电胶条，斑馬條及海棉條設計经验总结1. 斑馬條尺寸設計(a) 斑馬條的高度尺寸(H),應由經驗公式計算而定經驗公式: H＝H0 + (0.11-0.13)H0其中H＝斑馬電條高度尺寸H0＝LCD到PCB板之間尺寸0.11~0.13為經驗系數當H0尺寸較小時(< 4mm), 經驗系數取上限值, 當H0尺寸較大時,經驗系數取下限值(> 4mm)例子<1> : LCD到PCB板距離是3.5 mm, 斑馬條高度是= 3.5 + 0.13(3.5) (取經驗系數的上限)= 3.955 (取4.0mm)例子<2> : LCD到PCB板距離是6.8 mm, 斑馬條高度是= 6.8 + 0.11(6.8) (取經驗系數的下限)= 7.548 (取7.5mm)(b) 斑馬條的闊度(W),一般是根據LCD接觸端的台階闊度,通常是2.0mm或2.5mm(c) 斑馬條的長度(L),基本上要把LCD接觸位全部覆蓋之餘,兩端各預留最少2mm的長度,以應付尺寸及裝配公差. 在沒有支架限位的情況下,建議斑馬條與LCD 長度相同, 如在有背光板或承托支架作為限位旳情況下,應盡量把馬斑條置於中間位置,以令到LCD承托力度左右平均, 減少隱患.(d) 尺寸公差PITCH一般以0.18P較常用及較便宜.0.05P0.1P0.18PP PITCH 密度0.05 ± 0.0150.1 ± 0.030.18 ±0.04L LENGTH 長度L70 ±0.3120＜L200 ±0.770＜L120 ±0.45200＜L300 ±0.9H HEIGHT 高度 1.5＜H 5.0 ±0.1 5.0＜H15 ±0.15 W WIDTH 寬度 1.2＜W 2.5 ±0.15 2.5＜W 4 ±0.2Wa CORE WIDTH 中心寬度Wa=0.4 ±0.1mm when W 1.2mm Wa=0.5 ±0.1mm when W = 1.3mm Wa 0.6 ±0.1mm when W 1.4mm(e) 斑馬條的類型常用的分為YP, YS, YL, YI, YE型(見下圖),其中以YP型號導電膠條較為適用於本公司的產品.YL YL 型號導電膠條由導電體與絕緣體交替而成，並且沒有外層的。

导电胶条详解Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】导电胶条导电胶条俗称为斑马条，由导电硅胶和绝缘硅胶交替分层叠加后硫化成型。

导电橡胶连接器性能稳定可靠，生产装配简便高效。

广泛用于游戏机、电话、电子表、计算器、仪表等产品的液晶显示器与电路板的连接。

一、斑马条类型一览二、斑马条类型简介a.YS型的透明斑马胶条由于它的特殊特性两缘层为柔软的矽胶，透明层具有良好的弹力以及绝缘性能，被广泛的应用于LCD，LCM点矩阵模组的使用。

在装配好后与金属外壳不会有短路现象,保证了产品显示功能稳定。

ｂ.YSa型的导电斑马条是同类产品中制作难度最高的一种,它是根据产品的不同要求,把导电层自由偏位,以达到产品的最佳接触,确保一流的导通.ｃ.YSP型的导电斑马胶条最基本的胶条之一，胶条两边的海棉发泡矽胶具有良好的绝缘性能以及减震性能。

使用时金属外壳可避免短路现象。

ｄ.YY型导电胶条它与别类导电条不同的是:它的绝缘衬层比中间导电层的硬度低20度,保证其在压缩装配过程中,导电层接触最佳.ｅ.YI型的导电斑马条与YP，YS类型最大的区别就是在厚度要求较薄的情况下可以保证最大的导电层厚度，保证充分的连接面积。

ｆ.异形导电斑马条是一种加工难度特高的斑马条之一，它可以满足各种特殊要求导电的弱电体连接。

ｇ.YL型的导电硅胶条是最基本的胶条之一，它通过绝缘胶片与导电胶片的交替结合，四面均可形成特殊的导电特性，可以满足PCB与LCD之间的四方向连接要求。

成为弱导领域中必不可少的连接器之一。

三、导电胶条的技术参数ａ、产品代号及规格表示方法：ProductsymbolandspecificationexpressmethodYP ?发泡条YS 透明夹层条YPL 单面发泡条YL 斑马胶条L×H×W PITCH CW长×高×宽P值中导ｂ、导电橡胶连接器性能：Conductiverubberconnectorpropertyｃ、导电橡胶连接器的几何尺寸及精度：Tecnologyparameterofconductiverubberconnector注:L=长度(Length)mmH=高度(Height)mmW=宽度(Width)mmW'=导电层宽度widthofconductiveLayerInmmP=间距(Pitch)mmTI=绝缘体InsulativeRubberTC=导电体ConductiveRubberA=侧面绝缘体EdgeInsulatorpartB=侧面海绵绝缘体EdgeInsulatorsponge四、导电胶条设计原则a.Type区分:a-1.斑马条type：硬度65oa-2.透明夹层条type：两侧加绝缘橡胶硬度25o,中间导电层硬度65oa-3.发泡条type：两侧维系胶泡棉硬度18o+-5oｂ.长度设计：玻璃的长度-0.5mm(20mm以下依照原LCD玻璃长度)ｃ.高度设计：LCD至PCB之间高度x(1.08~1.12)----压缩比8%~12%ｃ-1.斑马条：硬度较高故为(LCD至PCB之间的高度x1.08)压缩比8%ｃ-2.透明夹层条：(LCD至PCB之间的高度x1.1)----压缩比10%ｃ-3.发泡条：LCD至PCB之间高度x(1.10~1.12)----压缩比10%~12%注：以上为一般设计高度,有时需看LCD至PCB的高度,若超过10mm时,则压缩比就须下降一些,以免装配后呈现弯曲现象.ｅ.宽度设计:LCD边缘宽度×(0.9~0.95)5.Pitch之选择：以LCD或PCB上的Pitch(宽度)上有2~3条Connector在上面为原则,越多条导电性越佳.例:a.LCD上之Pitch为0.5mm时,一般导电宽度为0.3左右,则选择Connector为0.1mm,则有三条Connector的Pitch在上面.b.LCD上之Pitch为1.0mm时,一般导电宽度为0.5~0.6mm,则选择Connector为0.18mm,则有二~三条Connector的Pitch在上面.c.LCD上之Pitch为1.5mm时,一般导电宽度为0.75~1.0mm,则选择Connector0.25mm,则有三条Connector的Pitch在上面.注:特殊情形:因Connector为硅胶材质,故在裁切过程中,可能会有倾斜情形,一般角度公差为1°,故高度越高,选用的ConnectorPitch愈小,则导电效果愈佳.ｆ.导电层宽度的选择:(Connector上的W'的尺寸)ｆ-1.一般正常为0.4mm.ｆ-2.若发现高度,长度,宽度,Pitch皆无问题,但LCD显示较暗,则表示电阻太高,因此增加导电层宽度可改善,一般以0.4mm以上每隔0.1mm就有一个尺寸,较常选用为0.4mm,0.5mm,0.6mm,0.8mm,1.0mmc.但若为透明夹层条type,发泡条type须考虑侧面厚度,最少须0.3mm才能制作,亦0.4(导电宽)+0.3+0.3=1.0mm,就是所能做的LCDConnector最小的厚度.。

导电胶的原理和使用方法导电胶是一种具有导电性能的胶水，通常用于连接电子元件、修复电路板等领域。

它的主要原理是利用导电材料和胶水的结合，形成一层具有导电性能的薄膜，从而实现电流的传导。

在实际使用中，正确的使用方法能够有效提高导电胶的导电性能和粘接效果。

首先，导电胶的原理是基于导电材料的特性。

导电材料通常是由导电颗粒和粘合剂组成，其中导电颗粒可以是金属颗粒、碳颗粒等，而粘合剂则是使导电颗粒粘结在一起并与基材粘合的物质。

通过这种结合，导电胶能够形成具有一定导电性能的薄膜，从而实现电流的传导。

同时，导电胶的粘合剂也能够起到固定和保护导电颗粒的作用，使其不易脱落或氧化，保持良好的导电性能。

其次，正确的使用方法对于导电胶的导电性能和粘接效果至关重要。

在使用导电胶时，首先需要确保工作环境干燥清洁，以免影响导电胶的粘接效果。

接着，将导电胶均匀涂抹在需要连接或修复的部件表面，注意避免过厚或过薄的涂抹，以免影响导电性能和粘接效果。

在涂抹完导电胶后，将需要连接的部件紧密压合，确保导电胶能够充分接触并粘合在部件表面。

在粘合过程中，可以适当施加一定的压力，以确保导电胶能够充分填充部件表面的微小凹凸，提高粘接效果。

最后，导电胶的使用还需要注意一些细节问题。

例如，在涂抹导电胶之前，可以先对部件表面进行打磨或清洁处理，以提高导电胶的粘接效果。

另外，使用导电胶的部件在粘接后，需要进行一定的固化时间，确保导电胶能够充分固化和粘合。

在固化过程中，可以适当控制温度和湿度，以提高导电胶的固化效果。

同时，导电胶的存储也需要注意避免高温、潮湿等环境，以免影响其导电性能和粘接效果。

综上所述，导电胶的原理是基于导电材料和胶水的结合，形成具有导电性能的薄膜，实现电流的传导。

在使用导电胶时，正确的使用方法能够有效提高其导电性能和粘接效果。

因此，在实际操作中，需要注意工作环境的清洁干燥、均匀涂抹导电胶、部件紧密压合、细节处理和固化时间等问题，以确保导电胶能够发挥最佳的导电和粘接效果。

导电胶的原理和使用方法
导电胶是一种具有导电性能的胶料，其主要成分是导电填料和胶料。

导电填料通常采用金属粉末、碳纤维或者导电颗粒，能够提供导电路径。

胶料则起到填充和固化的作用，使导电填料得以紧密连接。

导电胶的使用方法如下：
1. 准备工作：先将需要接触的表面清洁干净，以确保接触良好。

2. 搅拌混合：打开导电胶的包装，将胶料充分搅拌混合，使导电填料均匀分散。

3. 涂布：将导电胶涂在需要导电的表面上，可以使用刮刀、刷子等工具，确保涂布均匀。

4. 固化：根据导电胶的说明，进行相应的固化步骤。

可能需要加热、紫外线照射或者自然固化一段时间。

5. 测试：在固化完成后，可以使用导电测试仪等工具，检测导电胶的导电性能是否符合要求。

导电胶的应用范围广泛，常见的使用场景有：
1. 电子元件连接：导电胶可以用于电子元件的连接和固定，例如手机内部的电路板。

2. 导电粘接：在需要导电但是无法使用焊接的情况下，导电胶可以起到导电粘接的作用，如电子产品的触摸屏等。

3. 电磁屏蔽：导电胶可以用于电磁波屏蔽，减小电磁干扰的效果。

4. 导电修复：导电胶可以修复导电路径断裂的电路板等电子元器件，提高设备的可靠性和寿命。

总之，导电胶通过导电填料使胶料具备导电性能，用于连接、固定和修复电子元件，实现导电粘接和电磁屏蔽的效果，应用广泛。

导电胶的原理和使用方法导电胶是一种具有导电性能的胶水，通常由导电填料和胶水基质组成。

它的主要作用是用于连接电子元件或电路板上的导电部分，以便实现电流的传导和信号的传输。

本文将介绍导电胶的原理和使用方法。

首先，我们来了解一下导电胶的原理。

导电胶的导电性能主要来源于其中的导电填料，常见的导电填料包括银粉、铜粉、碳粉等。

这些导电填料具有良好的导电性能，能够形成导电网络，从而实现电流的传导。

而胶水基质则起到了固定导电填料和粘合电子元件的作用。

因此，导电胶的导电原理可以简单理解为导电填料形成的导电网络，通过胶水基质进行固定和连接。

接下来，我们将介绍导电胶的使用方法。

首先，在使用导电胶之前，需要对接触表面进行清洁处理，以确保导电胶能够充分接触并粘合。

清洁方法可以采用酒精棉球擦拭或特制的清洁剂清洗，去除表面的油污和杂质。

然后，将导电胶均匀涂抹在需要连接的部位上，注意避免过量涂抹，以免影响导电效果。

接着，将需要连接的电子元件或电路板放置在涂抹了导电胶的部位上，并施加适当的压力，使其充分粘合。

最后，待导电胶干燥固定后，即可实现电子元件的连接和导电效果。

在使用导电胶时，还需要注意以下几点。

首先，导电胶的存储应避免阳光直射和潮湿环境，以免影响其导电性能。

其次，在使用过程中要注意避免导电胶进入电子元件的接触端，以免影响其正常工作。

此外，导电胶的使用温度和固化时间也需要根据具体产品的说明进行合理控制。

总之，导电胶作为一种重要的导电材料，在电子元件的连接和固定中发挥着重要作用。

通过了解其原理和正确使用方法，可以更好地发挥其导电性能，实现电子元件的连接和传导功能。

希望本文对您有所帮助，谢谢阅读！。

名称：斑马纸类别：斑马纸及LCD连接各辅料->介绍：导电斑马纸简介热压互连薄膜电路是一种可以任意弯折，性能稳定，使用简便的新型传导材料，是连接PCB与LCD的最佳途径，其独特的导电性，柔软性使其连接更为方便快速可靠，广泛用于计算机、收录机、游戏机、电话机、复读机、CD机、数码相机仪器仪表、电子钟，汽车音响等。

热压导电斑马纸的导电原理是：使用耐高温聚脂薄膜PET为基材，以导电碳浆，银浆或银碳混合物为导电线路，按所需型号印制，再涂覆具有热熔性的各向异性导电胶，热压在 PCB 与 LCD 液晶显示器的电极位置。

导电斑马纸的结构：构造：尺寸和公差：0.25 (10120), ±0.5 (120<H100)0.25热压导电斑马纸的热压方式热压导电斑马纸的测试条件：HSC 的測試條件l 可靠性：l 高温: 80°C x 1000Hrsl 低温: -30°C x 1000Hrsl 高温高湿: 60°C oo 95%R-H. x 500Hrsl 高低温冲击: -30°C x 1 Hr <--> 80°C x 1 Hr . 250cycles l 导通电阻：用数字万用表测碳线或银线电阻。

l 粘结强度： 25°C 、 130 mm/min 时90度剥离强度。

l 线间绝缘电阻：在250VDC条件下测量相近两线间电阻。

测试方法：l 导通电阻：一条导线两端测试l 两线间绝缘电阻：在两线间加250V。

DC测试l 粘接强度：在130mm/min速度下脱落。

采用的测量设备：* 万用数字表** 高阻计。

导电胶条、、三、导电胶条的技术参数ａ、产品代号及规格表示方法：Product symbol and specification express method YP发泡条YS透明夹层条YPL单面发泡条YL斑马胶条L×H×W PITCH CW长×高×宽P值中导ｂ、导电橡胶连接器性能：Conductive rubber connector propertyｃ、导电橡胶连接器的几何尺寸及精度：Tecnology parameter of conductive rubber connector注:L = 长度(Length) mm H = 高度(Height) mmW = 宽度(Width) mmW' = 导电层宽度 width of conductive Layer In mm P = 间距(Pitch) mmTI = 绝缘体 Insulative Rubber TC = 导电体 Conductive Rubber A = 侧面绝缘体 Edge Insulator part B = 侧面海绵绝缘体 Edge Insulator sponge区分:a-1. 斑马条type：硬度65ºa-2. 透明夹层条type：两侧加绝缘橡胶硬度25º, 中间导电层硬度65ºa-3. 发泡条type：两侧维系胶泡棉硬度18º+ -5ºｂ.长度设计：玻璃的长度 ( 20 mm 以下依照原 LCD 玻璃长度 )ｃ.高度设计：LCD至PCB之间高度x~ ----压缩比8%~12%斑马条透明夹层条发泡条Hight H*1.08H*1.10H*1.10~1.12Compression81010~12Ration(%)ｃ-1. 斑马条：硬度较高故为(LCD至PCB之间的高度压缩比8%ｃ-2.透明夹层条：( LCD至PCB之间的高度 ) ---- 压缩比10%ｃ-3.发泡条：LCD 至 PCB之间高度 x ( ~ ) ---- 压缩比10%~12%注：以上为一般设计高度,有时需看LCD至PCB的高度,若超过10mm时,则压缩比就须下降一些, 以免装配后呈现弯曲现象.ｅ. 宽度设计: LCD边缘宽度×~ 5. Pitch之选择：以LCD或PCB上的Pitch ( 宽度) 上有2~3条Connector在上面为原则,越多条导电性越佳.例 : a. LCD上之Pitch为时, 一般导电宽度为左右, 则选择Connector为,则有三条Connector的Pitch在上面.b. LCD上之Pitch为时, 一般导电宽度为~,则选择Connector为, 则有二~三条Connector的Pitch在上面.c. LCD上之Pitch为时, 一般导电宽度为~,则选择Connector ,则有三条Connector的Pitch在上面.注 : 特殊情形 : 因Connector为硅胶材质,故在裁切过程中,可能会有倾斜情形,一般角度公差为1°,故高度越高,选用的Connector Pitch愈小,则导电效果愈佳.ｆ. 导电层宽度的选择: (Connector上的W'的尺寸)ｆ-1. 一般正常为 .ｆ-2. 若发现高度, 长度, 宽度, Pitch皆无问题, 但LCD显示较暗, 则表示电阻太高, 因此增加导电层宽度可改善, 一般以以上每隔就有一个尺寸, 较常选用为, , , , . 但若为透明夹层条 type, 发泡条 type须考虑侧面厚度, 最少须才能制作,亦(导电宽) + += ,就是所能做的LCD Connector最小的厚度.。

导电胶条压缩量1. 导电胶条的基本概念和应用领域导电胶条是一种具有导电性能的粘性材料，通常由导电填料和粘合剂组成。

导电填料可以是金属颗粒、碳纤维、碳黑等，而粘合剂则可以是丙烯酸酯、聚氨酯等。

导电胶条在工业生产中具有广泛的应用，主要用于电子产品的连接、屏蔽和散热等方面。

导电胶条可以通过调整其压缩量来实现不同的功能。

压缩量是指在一定载荷下，导电胶条被压缩后所产生的变形量。

压缩量与导电胶条的物理性能密切相关，对于确保其正常工作状态和长期稳定性具有重要意义。

2. 影响导电胶条压缩量的因素2.1 材料特性2.1.1 导电填料类型和含量不同类型和含量的导电填料对导电胶条的压缩量产生明显影响。

金属颗粒具有较高的弹性模量和良好的导电性能，可以增加导电胶条的刚度和导电性能，从而降低其压缩量。

碳黑填料则具有较高的可压缩性，可以增加导电胶条的柔韧性和适应性。

2.1.2 粘合剂类型和含量粘合剂在导电胶条中起到粘结和固化填料的作用。

不同类型和含量的粘合剂对导电胶条的压缩量也有一定影响。

丙烯酸酯等硬质粘合剂可以增加导电胶条的刚度和抗压强度，降低其压缩量。

聚氨酯等柔软粘合剂则具有较好的可变形性和适应性，可以增加导电胶条的柔韧性和可压缩性。

2.2 外部条件2.2.1 温度温度是影响导电胶条压缩量的重要因素之一。

在高温下，导电胶条会发生热膨胀现象，造成压缩量减小；而在低温下，导电胶条会发生热收缩现象，造成压缩量增大。

因此，在实际应用中需要根据工作环境的温度范围选择合适的导电胶条材料。

2.2.2 湿度湿度也会对导电胶条的压缩量产生影响。

在高湿度环境下，导电胶条可能吸湿膨胀，导致压缩量增大；而在低湿度环境下，导电胶条可能失去水分而收缩，导致压缩量减小。

因此，在潮湿环境中使用导电胶条时需要特别注意。

3. 导电胶条压缩量的测试方法为了准确测量导电胶条的压缩量，可以采用以下测试方法：3.1 压缩试验使用专用仪器将一定载荷施加在导电胶条上，并测量其变形量。

导电胶的主要特性有哪些近年来，随着科技的进步以及各种新型材料的涌现，导电胶作为一种新型材料迅速受到了市场的青睐。

导电胶的主要特性有哪些？本文将从导电胶的定义、种类以及应用特性等方面进行论述。

一、什么是导电胶导电胶是一种将导电衬底（如玻璃、陶瓷、塑料等）与导电材料（如金属、导电粉末等）黏合在一起的胶料。

导电胶的制造过程一般采用单组分或双组分等物理或化学方法得到。

其优点在于可以在较低的温度和压力下制成，并能够根据不同的需求制备成各种颜色和形状。

二、常见的导电胶种类1.导电纤维胶：常见材料有银粉、碳纤维、金属纤维，主要用于电装、屏蔽、连接和传输信号电路等领域。

其特点是导电性能稳定、易于加工成各种形状，可方便地涂布到不规则形状的物体表面。

2.导电胶粘剂：由导电材料和胶水组成，广泛应用于汽车电子、手机和医疗设备等领域。

其特点是可在各种材料表面粘附，具有优秀的导电性能，且硬度可调节。

3.导电丝印油墨：主要是用来印刷导电线路板，以实现自动化装配。

其特点是可调节硬度和粘度，导电性能稳定，且油墨颜色可以进行调节。

三、导电胶的应用特性1.导电性能好：导电胶中添加的导电材料能够对电流进行传导，确保电路的通信效率和稳定性。

2.粘附性好：导电胶具有优良的粘附性，能够将导电部件牢固地黏合在一起。

3.机械性能稳定：导电胶制品处理后通常具有较好的耐机械剪切和折弯性。

4.化学稳定性：导电胶可以在不同的环境下使用，可在低温、高温、湿度等复杂环境下工作。

5.良好的防腐蚀性：导电胶可以长时间防止金属裸露或导电线断裂等情况出现，从而延长其使用寿命。

4、结语总之，导电胶具有导电性能好、粘附力强、机械性能稳定、化学稳定性良好、防腐蚀等优点。

目前在航天、医疗和环保等领域得到广泛的应用。

随着新材料的不断涌现，现有的导电胶将会不断得到更新和加强，相信未来导电胶的应用前景将会更加广阔。

导电斑马条的应用及方法导电斑马条是指由聚合物基质中嵌入高导电性碳纳米管或金属纳米线等导电填料形成的条纹状结构。

这种特殊的结构使得导电斑马条在许多领域具有广泛的应用和重要的研究意义。

下面以导电斑马条的应用及方法为主题进行详细阐述。

一、导电斑马条的应用：1. 电子设备：导电斑马条可以作为柔性电子产品的电极材料，例如柔性显示屏、柔性智能手机等。

其在导电性和可曲性方面的特点使得电子设备具备了更好的柔性和可折叠性能。

2. 传感器：导电斑马条的应变敏感性能可以实现高灵敏度的应变传感器。

将导电斑马条嵌入材料中，可以实时检测材料的形变情况，广泛应用于智能机械、航空航天等领域。

3. 可穿戴电子产品：导电斑马条可制备成柔性纤维材料，具有良好的抗拉性和导电性能，可以应用于可穿戴电子产品，如智能手表、智能衣物等，实现人机交互、健康监测等功能。

4. 电磁屏蔽材料：导电斑马条在聚合物基质中的高导电性填料形成了导电路径，可用于制备高效的电磁屏蔽材料。

该材料可以应用于电子设备中，有效屏蔽电磁辐射，提高电子设备的性能和可靠性。

5. 能量存储：导电斑马条可以应用于超级电容器等电化学储能器件中，提高能量存储和释放的效率。

二、导电斑马条的制备方法：1. 涂布法：先将导电填料分散于溶剂中形成高浓度导电胶溶液，再将胶溶液均匀涂布在基板上，并通过热处理或光照等方式将溶剂蒸发除去，最后得到导电斑马条。

2. 喷墨打印法：将导电胶溶液装载到喷墨打印头中，通过控制喷墨打印头的移动路径，在基板上打印出导电斑马条。

3. 拉伸法：将导电填料分散于聚合物基质中，通过拉伸制备导电聚合物纤维，然后切割成导电斑马条。

4. 拉伸烘干法：将导电胶溶液均匀涂布在基板上，通过拉伸或烘干等方式将溶剂蒸发除去，最后得到导电斑马条。

综上所述，导电斑马条具有广泛的应用前景和研究意义。

随着材料科学和纳米技术的不断发展，导电斑马条在电子设备、传感器、可穿戴电子产品、电磁屏蔽材料、能量存储等领域的应用将不断扩大。

导电斑马条使用原理导电斑马条使用原理热压导电斑马条主要分为YS型、YL型、YP，YSP型、YY型以及金粉透明导电条等类型。

斑马条，由导电硅胶和绝缘硅胶交替分层叠加后硫化成型。

导电橡胶连接器性能稳定可靠，生产装配简便高效。

本产品属环保型材料，无毒、无味、对人体无副作用。

广泛用于游戏机、电话、电子表、计算器、仪表、遥控器、温度计、电脑键盘、医疗保健，液晶显示等弱电电子产品。

仪表等产品的液晶显示器与电路板的连接。

用途PCB与LCD的导电连接。

导电斑马条是用于各种电子产品电路导通及LCD组装的专用电路。

它以接触的方式将电子器件电路连接起来，具有使用方便、可小弯曲、体积小、性能可靠等一系列特点。

各类尺寸的矽胶导电接头，欢迎特殊规格的订做。

对于导电斑马条的最关键部位--导电部分而言，我们以往采用的都是成品粒子，按照规范的直径、厚度，在加工的时候一次成型，其优势是导电性能优越，寿命长，当然它也有成本高和生产效率低的缺点。

在日本和韩国，5、6年前都已经采用了移印导电油墨的做法，尤其对于遥控器和电话机的产品，几乎是100%。

近年来，随着导电斑马条行业的发展，以及追求成本和效率的要求，国内移印油墨和相关工具都已经达到国际同步水平，因此广泛采用导电油墨已经是企业提高效率和增加竞争力的首选。

当然，使用导电油墨并不意味着影响产品质量，事实上，对于大多产品而言，比如遥控器、电话机、玩具类产品，用导电油墨已经绰绰有余，导电斑马条厂家介绍对于成品性能和使用寿命不会产生影响。

而对于汽车配件、检测仪器类导电橡胶，我们依然采用成品粒子，因为它必须符合承受高电流和低电阻的要求，有的汽车配件上，我们还采用了金属粒子。
