单片机原理数码管动态显示实验单片机原理实验报告

单片机数码管显示实验总结单片机数码管显示实验总结一、实验目的本次实验旨在通过单片机控制数码管显示，掌握数码管的工作原理、编程控制方法以及单片机与数码管的接口技术。

通过实验，提高自己的动手能力和编程技能，为今后的学习和实际工作打下坚实的基础。

二、实验原理数码管是一种常用的电子显示器件，它由多个LED组成，通过控制各个LED的亮灭来显示不同的数字或字符。

本次实验采用的是共阴极数码管，它由8个LED组成，通过单片机控制每个LED的亮灭状态来显示不同的数字或字符。

三、实验步骤1.硬件准备（1）选择合适的单片机开发板，如Arduino、STM32等。

（2）购买数码管及相应的驱动电路。

（3）准备杜邦线、电阻、电容等电子元件。

2.硬件连接（1）将数码管与单片机开发板连接起来。

（2）根据数码管驱动电路的要求，连接电源、地线和控制信号线。

（3）连接电源后，打开开发板电源，观察数码管的显示效果。

3.编程控制（1）在开发板上编写程序，控制数码管显示不同的数字或字符。

（2）使用相应的编译器将程序编译成可执行文件，上传到开发板上。

（3）观察数码管的显示效果，调试程序，使其达到预期效果。

4.测试与评估（1）在不同情况下测试数码管的显示效果，如按键输入、传感器数据等。

（2）对程序进行优化和改进，提高程序的效率和稳定性。

（3）总结实验过程中的问题和解决方法，为今后的学习和实际工作提供参考。

四、实验结果及分析1.实验结果在实验过程中，我们成功地实现了对数码管的编程控制，使其能够根据不同的输入显示不同的数字或字符。

同时，我们也发现了一些问题，如数码管的亮度不够、显示的数字不清晰等。

经过调试和改进，我们解决了这些问题，使数码管的显示效果更加理想。

2.结果分析通过本次实验，我们深入了解了数码管的工作原理和编程控制方法，掌握了单片机与数码管的接口技术。

同时，我们也发现了一些问题，如数码管的亮度不够、显示的数字不清晰等。

这些问题的出现可能与硬件连接、编程控制等方面有关。

一、实验目的1. 掌握数码管动态扫描显示的原理和编程实现方法；2. 熟悉单片机与数码管之间的接口连接；3. 学会使用定时器中断控制数码管的动态显示；4. 培养动手能力和问题解决能力。

二、实验原理数码管动态显示是通过单片机控制多个数码管同时显示不同的数字或字符，利用人眼的视觉暂留效应，实现快速切换显示内容，从而在有限的引脚数下显示更多的信息。

实验中，我们采用动态扫描的方式，依次点亮数码管，通过定时器中断控制扫描速度。

三、实验器材1. 单片机开发板（如51单片机、AVR单片机等）；2. 数码管（共阳/共阴自选）；3. 连接线；4. 电阻；5. 实验台；6. 编译器（如Keil、IAR等）。

四、实验步骤1. 设计电路图：根据实验要求，设计单片机与数码管的连接电路图，包括数码管的段码、位选信号、电源等。

2. 编写程序：使用C语言或汇编语言编写程序，实现数码管的动态显示功能。

（1）初始化：设置单片机的工作模式、定时器模式、端口方向等。

（2）显示函数：编写显示函数，实现数码管的点亮和熄灭。

（3）定时器中断服务程序：设置定时器中断，实现数码管的动态扫描。

3. 编译程序：将编写的程序编译成机器码。

4. 烧录程序：将编译后的程序烧录到单片机中。

5. 连接电路：将单片机与数码管连接好，包括数码管的段码、位选信号、电源等。

6. 运行实验：打开电源，观察数码管的显示效果。

五、实验结果与分析1. 实验结果：数码管按照预期实现了动态显示功能，依次点亮每位数码管，并显示出不同的数字或字符。

2. 分析：（1）通过调整定时器中断的周期，可以改变数码管的扫描速度，从而控制显示效果。

（2）在编写显示函数时，要考虑到数码管的共阳/共阴特性，选择合适的点亮和熄灭方式。

（3）在实际应用中，可以根据需要添加其他功能，如显示时间、温度等。

六、实验总结1. 通过本次实验，掌握了数码管动态显示的原理和编程实现方法。

2. 熟悉了单片机与数码管之间的接口连接，提高了动手能力。

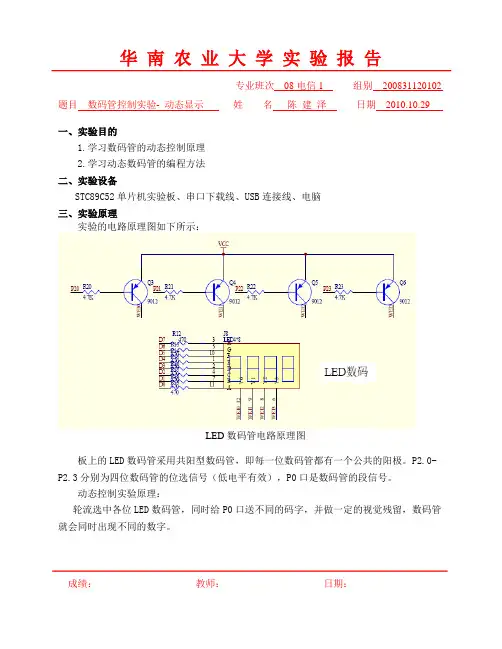

数码管动态显示实验报告1.实验目的：本实验旨在通过使用单片机控制数码管的动态显示，了解数码管的原理和使用方法，加深对单片机控制的理解。

2.实验原理：数码管是由许多发光二极管（LED）组成的，每个数码管有7个发光二极管组成7段，再加上一个小数点（或8段数码管），通过控制每个发光二极管的亮灭状态，可以显示出数字、字母等字符。

本实验使用的是共阴极数码管，在通常情况下，数码管引脚为低电平时亮灯，为高电平时灭灯。

3.实验器材：-STC89C52单片机-共阴极数码管-电阻-面包板及连接线-电源4.实验步骤：步骤1：连接电路将数码管的7个引脚分别连接到单片机的7个I/O引脚上，并通过电阻限流。

连接电路后，确认连接无误。

步骤2：编写程序使用C语言编写程序，实现数码管的动态显示。

可以使用延时函数和位操作函数控制数码管的亮灭，通过改变每个数码管引脚的高低电平状态，实现显示不同的数字、字母。

步骤4：实验观察与分析观察数码管的显示效果，通过改变程序中的参数，可以实现不同的显示效果。

5.实验结果与分析：经过实验，我们成功实现了数码管的动态显示。

通过编写程序，我们可以实现数码管显示数字、字母等不同的字符。

调整程序中的参数，可以实现不同的动态显示效果，如流水灯、闪烁等。

数码管的动态显示是通过改变每个数码管引脚的高低电平实现的，通过快速改变引脚电平状态的时间间隔，创建了肉眼无法察觉的视觉效果，从而实现了动态显示。

此外，通过实验我们还了解到了单片机控制数码管的原理和方法，加深了对单片机控制的理解。

6.实验总结：通过本实验，我们了解到了数码管的动态显示原理和方法，并通过编写程序，成功实现了数码管的动态显示。

同时，我们还巩固了单片机控制的知识，提高了自己的动手能力和问题解决能力。

在今后的学习和工作中，我们将进一步掌握数码管的使用方法，并能够将其应用于更加复杂的应用场景中，实现更多有趣的功能。

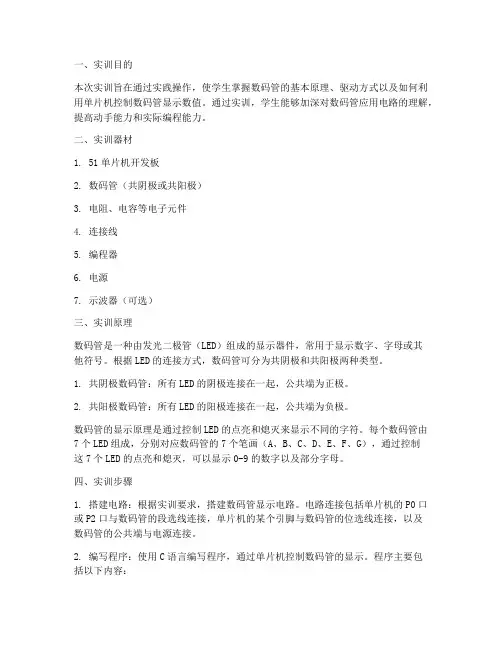

一、实训目的本次实训旨在通过实践操作，使学生掌握数码管的基本原理、驱动方式以及如何利用单片机控制数码管显示数值。

通过实训，学生能够加深对数码管应用电路的理解，提高动手能力和实际编程能力。

二、实训器材1. 51单片机开发板2. 数码管（共阴极或共阳极）3. 电阻、电容等电子元件4. 连接线5. 编程器6. 电源7. 示波器（可选）三、实训原理数码管是一种由发光二极管（LED）组成的显示器件，常用于显示数字、字母或其他符号。

根据LED的连接方式，数码管可分为共阴极和共阳极两种类型。

1. 共阴极数码管：所有LED的阴极连接在一起，公共端为正极。

2. 共阳极数码管：所有LED的阳极连接在一起，公共端为负极。

数码管的显示原理是通过控制LED的点亮和熄灭来显示不同的字符。

每个数码管由7个LED组成，分别对应数码管的7个笔画（A、B、C、D、E、F、G），通过控制这7个LED的点亮和熄灭，可以显示0-9的数字以及部分字母。

四、实训步骤1. 搭建电路：根据实训要求，搭建数码管显示电路。

电路连接包括单片机的P0口或P2口与数码管的段选线连接，单片机的某个引脚与数码管的位选线连接，以及数码管的公共端与电源连接。

2. 编写程序：使用C语言编写程序，通过单片机控制数码管的显示。

程序主要包括以下内容：- 初始化单片机P0口或P2口为输出模式，用于控制数码管的段选线。

- 初始化单片机控制位选线的引脚为输出模式。

- 编写延时函数，用于实现数码管的动态显示效果。

- 编写显示函数，用于控制数码管显示特定的数字或字母。

3. 编译程序：使用Keil uVision等编程软件编译程序，生成可执行的HEX文件。

4. 烧录程序：将编译好的HEX文件烧录到单片机中。

5. 测试电路：给单片机供电，观察数码管是否能够按照预期显示数值。

五、实训结果与分析1. 显示单个数字：程序成功控制数码管显示单个数字，如0、1、2等。

2. 显示多位数字：程序能够控制数码管依次显示多位数字，如123、456等。

第1篇一、实验目的1. 熟悉数码显示模块的结构和工作原理；2. 掌握51单片机控制数码显示模块的方法；3. 学会使用移位寄存器实现数码显示的动态扫描；4. 提高单片机编程能力和实践操作能力。

二、实验原理数码显示模块是一种常见的显示器件，主要由7段LED组成，可以显示0-9的数字以及部分英文字符。

51单片机通过控制数码显示模块的段选和位选，实现数字的显示。

移位寄存器是一种常用的数字电路，具有数据串行输入、并行输出的特点。

在本实验中，使用移位寄存器74HC595实现数码显示的动态扫描。

三、实验仪器与材料1. 51单片机实验板；2. 数码显示模块；3. 移位寄存器74HC595；4. 电阻、电容等电子元件；5. 电路连接线；6. 编译软件Keil uVision；7. 仿真软件Proteus。

四、实验步骤1. 电路连接（1）将51单片机的P1口与数码显示模块的段选端相连；（2）将74HC595的串行输入端Q（引脚14）与单片机的P0口相连；（3）将74HC595的时钟端CLK（引脚11）与单片机的P3.0口相连；（4）将74HC595的锁存端LR（引脚12）与单片机的P3.1口相连；（5）将数码显示模块的位选端与74HC595的并行输出端相连。

2. 编写程序（1）初始化51单片机的P1口为输出模式，P3.0口为输出模式，P3.1口为输出模式；（2）编写数码显示模块的段码数据表；（3）编写74HC595的移位和锁存控制函数；（4）编写数码显示模块的动态扫描函数；（5）编写主函数，实现数码显示模块的循环显示。

3. 编译程序使用Keil uVision编译软件将编写的程序编译成hex文件。

4. 仿真实验使用Proteus仿真软件进行实验，观察数码显示模块的显示效果。

五、实验结果与分析1. 编译程序后，将hex文件下载到51单片机实验板上；2. 使用Proteus仿真软件进行实验，观察数码显示模块的显示效果；3. 通过实验验证，数码显示模块可以正常显示0-9的数字以及部分英文字符；4. 通过实验，掌握了51单片机控制数码显示模块的方法，学会了使用移位寄存器实现数码显示的动态扫描。

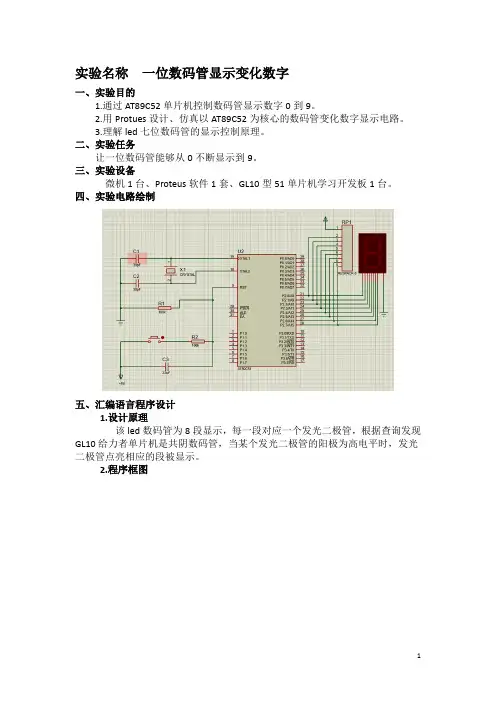

实验名称一位数码管显示变化数字一、实验目的1.通过AT89C52单片机控制数码管显示数字0到9。

2.用Protues设计、仿真以AT89C52为核心的数码管变化数字显示电路。

3.理解led七位数码管的显示控制原理。

二、实验任务让一位数码管能够从0不断显示到9。

三、实验设备微机1台、Proteus软件1套、GL10型51单片机学习开发板1台。

四、实验电路绘制五、汇编语言程序设计1.设计原理该led数码管为8段显示，每一段对应一个发光二极管，根据查询发现GL10给力者单片机是共阴数码管，当某个发光二极管的阳极为高电平时，发光二极管点亮相应的段被显示。

2.程序框图3.汇编程序$NOMOD51$INCLUDE (8051.MCU)ORG 0000HAJMP MAINORG 0030HMAIN:MOV R4, #00H ;记录码表的值MOV DPTR, #TABLE ;把地址送DPTRSTRAT:MOV A, R4MOVC A, @A+DPTR ;取码MOV P2, A ;显示INC R4 ;自增，取下个值做准备CALL DELAY ;调用CJNE R4, #16, STRAT ;判断是否显示完16个数值AJMP MAINDELAY: MOV R6, #1DELAY4:MOV R1, #10DELAY3:MOV R2, #100DEALY1:MOV R3, #250DEALY2:NOPNOPDJNZ R3,DEALY2DJNZ R2, DEALY1DJNZ R1, DELAY3DJNZ R6, DELAY4RET;码表TABLE:DB<span style="white-space:pre"></span>0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6FEND六、Proteus软件模拟仿真七、GL10单片机仿真系统1.实验板连线2.实验操作步骤先用杜邦线连接一位数码管模块和89c51芯片的p2口，然后用usb连接线将整个单片机与电脑相连，打开烧录软件，选中数码管动态显示变化数字的hex 文件，点击下载，按下单片机的电源开关，程序将烧录到单片机中，数码管就会从0显示到9，并循环。

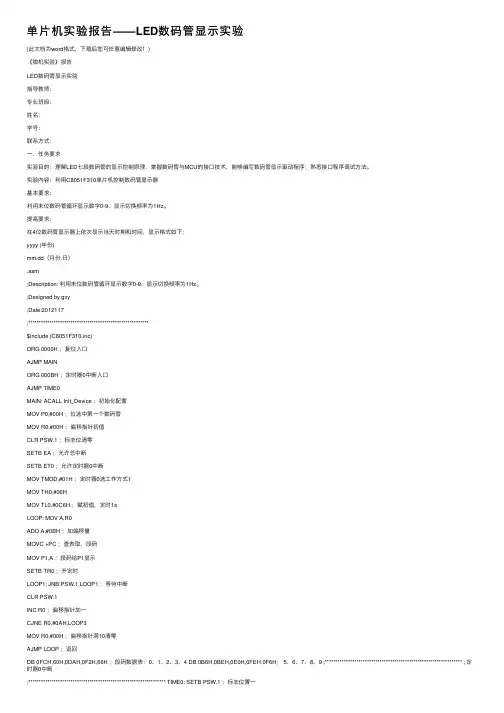

单⽚机实验报告——LED数码管显⽰实验(此⽂档为word格式，下载后您可任意编辑修改！)《微机实验》报告LED数码管显⽰实验指导教师：专业班级：姓名：学号：联系⽅式：⼀、任务要求实验⽬的：理解LED七段数码管的显⽰控制原理，掌握数码管与MCU的接⼝技术，能够编写数码管显⽰驱动程序；熟悉接⼝程序调试⽅法。

实验内容：利⽤C8051F310单⽚机控制数码管显⽰器基本要求：利⽤末位数码管循环显⽰数字0-9，显⽰切换频率为1Hz。

提⾼要求：在4位数码管显⽰器上依次显⽰当天时期和时间，显⽰格式如下：yyyy (年份)mm.dd（⽉份.⽇）.asm;Description: 利⽤末位数码管循环显⽰数字0-9，显⽰切换频率为1Hz。

;Designed by:gxy;Date:2012117;*********************************************************$include (C8051F310.inc)ORG 0000H ；复位⼊⼝AJMP MAINORG 000BH ；定时器0中断⼊⼝AJMP TIME0MAIN: ACALL Init_Device ；初始化配置MOV P0,#00H ；位选中第⼀个数码管MOV R0,#00H ；偏移指针初值CLR PSW.1 ；标志位清零SETB EA ；允许总中断SETB ET0 ；允许定时器0中断MOV TMOD,#01H ；定时器0选⼯作⽅式1MOV TH0,#06HMOV TL0,#0C6H ；赋初值，定时1sLOOP: MOV A,R0ADD A,#0BH ；加偏移量MOVC +PC ；查表取，段码MOV P1,A ；段码给P1显⽰SETB TR0 ；开定时LOOP1: JNB PSW.1,LOOP1 ；等待中断CLR PSW.1INC R0 ；偏移指针加⼀CJNE R0,#0AH,LOOP3MOV R0,#00H ；偏移指针满10清零AJMP LOOP ；返回DB 0FCH,60H,0DAH,0F2H,66H ；段码数据表：0、1、2、3、4 DB 0B6H,0BEH,0E0H,0FEH,0F6H； 5、6、7、8、9 ;***************************************************************** ; 定时器0中断;***************************************************************** TIME0: SETB PSW.1 ；标志位置⼀MOV TH0,#06H ；定时器重新赋值MOV TL0,#0C6HLOOP3: CLR TR0 ；关定时RETI;***************************************************************** ;初始化配置;***************************************************************** PCA_Init:anl PCA0MD, #0BFhmov PCA0MD, #000hretTimer_Init:mov TMOD, #001hmov CKCON, #002hretPort_IO_Init:; P0.0 - Unassigned, Open-Drain, Digital ; P0.1 - Unassigned, Open-Drain, Digital ; P0.2 - Unassigned, Open-Drain, Digital ; P0.3 - Unassigned, Open-Drain, Digital ; P0.4 -Unassigned, Open-Drain, Digital ; P0.5 - Unassigned, Open-Drain, Digital ; P0.6 - Unassigned, Open-Drain, Digital ; P0.7 - Unassigned, Open-Drain, Digital ; P1.0 - Unassigned, Open-Drain, Digital ; P1.1 - Unassigned, Open-Drain, Digital ; P1.2 - Unassigned, Open-Drain, Digital ; P1.3 - Unassigned, Open-Drain, Digital ; P1.4 - Unassigned, Open-Drain, Digital ; P1.5 - Unassigned, Open-Drain, Digital ; P1.6 - Unassigned, Open-Drain, Digital ; P1.7 - Unassigned, Open-Drain, Digital ; P2.0 - Unassigned, Open-Drain, Digital ; P2.1 -Unassigned, Open-Drain, Digital ; P2.2 - Unassigned, Open-Drain, Digital ; P2.3 - Unassigned, Open-Drain, Digital mov XBR1, #040hretInterrupts_Init:mov IE, #002hretInit_Device:lcall PCA_Initlcall Timer_Initlcall Port_IO_Initlcall Interrupts_Initretend提⾼部分：;*********************************************************;Filename: shumaguan2.asm;Description:在4位数码管显⽰器上依次显⽰当天时期和时间，显⽰格式如下：; 2012 (年份); 12.07（⽉份.⽇）; 12.34（⼩时.分钟）;Designed by:gxy;Date:2012117;*********************************************************$include (C8051F310.inc)ORG 0000HAJMP MAINORG 000BHAJMP TIME0MAIN: ACALL Init_DeviceMOV R0,#00H ;⽤于位选MOV R1,#00H ;⽤于段选MOV R2,#22H ;置偏移量，⽤于控制模式MOV R4,#8MOV R5,#250CLR PSW.1 ；标志位清零SETB EA ；允许总中断SETB ET0 ；允许定时器0中断MOV TMOD,#01H ；定时器0选⼯作⽅式1MOV TH0,#0FFHMOV TL0,#0C0H ；定时器赋初值1msBACK: MOV P0,R0 ；位选MOV A,R0ADD A,#40H ；选下⼀位MOV R0,AMOV A,R1ADD A,R2 ；加偏移量MOVC +PC ；查表取段码MOV P1,A ；段码给P1显⽰LOOP: SETB TR0 ；开定时HERE: JNB PSW.1,HERE ；等待中断CLR PSW.1DJNZ R5,BACKMOV R5,#250DJNZ R4,BACKMOV R4,#8 ；循环2000次（2s）MOV A,R2ADD A,#04H ；偏移量加04H，到下⼀模式段码初值地址 MOV R2,ACJNE R2,#2EH,LOOP2MOV R2,#22H ；加三次后偏移量回到初值LOOP2: AJMP BACK ；返回进⼊下⼀模式；段码数据表：DB 0DAH,60H,0FCH,0DAH ； 2102DB 0E0H,0FCH,61H,60H ； 701. 1DB 66H,0F2H,0DBH,60H ； 432. 1;*****************************************************************; 定时器0中断;***************************************************************** TIME0: MOV TH0,#0FFH MOV TL0,#0C0HCLR TR0SETB PSW.1INC R1 ；偏移指针加⼀CJNE R1,#04H,LOOPMOV R1,#00H ；偏移指针满04H清零RETI;***************************************************************** ; 初始化配置;***************************************************************** PCA_Init:anl PCA0MD, #0BFhmov PCA0MD, #000hretTimer_Init:mov TMOD, #001hmov CKCON, #002hretPort_IO_Init:; P0.0 - Unassigned, Open-Drain, Digital; P0.1 - Unassigned, Open-Drain, Digital; P0.2 - Unassigned, Open-Drain, Digital; P0.3 - Unassigned, Open-Drain, Digital; P0.4 - Unassigned, Open-Drain, Digital; P0.5 - Unassigned, Open-Drain, Digital; P0.6 - Unassigned, Open-Drain, Digital; P0.7 - Unassigned, Open-Drain, Digital; P1.0 - Unassigned, Open-Drain, Digital; P1.1 - Unassigned, Open-Drain, Digital; P1.2 - Unassigned, Open-Drain, Digital; P1.3 - Unassigned, Open-Drain, Digital; P1.4 - Unassigned, Open-Drain, Digital; P1.5 - Unassigned, Open-Drain, Digital; P1.6 - Unassigned, Open-Drain, Digital; P1.7 - Unassigned, Open-Drain, Digital; P2.0 - Unassigned, Open-Drain, Digital; P2.1 - Unassigned, Open-Drain, Digital; P2.2 - Unassigned, Open-Drain, Digital; P2.3 - Unassigned, Open-Drain, Digitalmov XBR1, #040hretInterrupts_Init:mov IE, #002hretInit_Device:lcall PCA_Initlcall Timer_Initlcall Port_IO_Initlcall Interrupts_Initretend六、程序测试⽅法与结果、软件性能分析软件调试总体截图：基础部分：软件运⾏时，我们发现P0端⼝为00H,P1端⼝以依次为FCH、60H、DAH、F2H、66H、B6H、BEH、E0H、FEH、F6H。

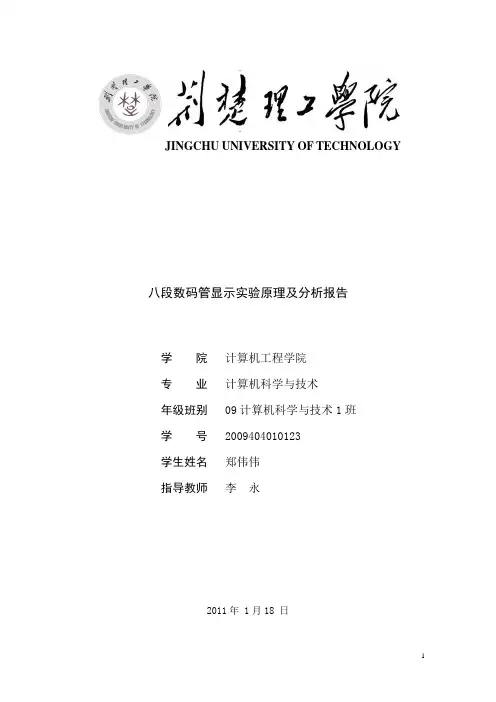

八段数码管显示实验原理及分析报告学 院 计算机工程学院 专 业 计算机科学与技术 年级班别 09计算机科学与技术1班 学 号 2009404010123 学生姓名 郑伟伟 指导教师 李 永2011年 1月18 日JINGCHU UNIVERSITY OF TECHNOLOGY目录一、实验项目的目标 (3)二、八段数码管显示实验原理及分析 (3)1、实验线路 (3)2、实验器材 (3)3、实验工作原理 (4)4、实验步骤 (5)5、实验现象的分析说明 (5)6、程序框架图 (6)7、实验所用芯片的使用介绍 (7)（1）、8155IO/RAM扩展芯片说明 (7)（2）、74ls164芯片说明 (8)8、实验代码分析 (8)三、调试 (16)四、心得体会 (17)一、实验项目的目标：1、了解数码管动态显示的原理。

2、了解74LS164扩展端口的方法。

3、利用实验仪提供的显示电路,动态显示一行数据。

二、实验项目的原理1实验线路：这里只是显示草图，详细原理参见第一章的1.1.15 “8155键显模块”。

2、实验器材：1、超想-3000TC综合实验仪 1 台2、KEIL仿真器 1 台3、计算机 1 台3、实验工作原理：（1）、本实验仪提供了8段码数码管LED显示电路，只要按地址输出相应数据，就可以实现对显示器的控制。

显示共有6位，采用动态方式显示。

8段数码管是由8155的PB0、PB1经74LS164“串转并”后输出得到。

6位位码由8155的PA0口输出，经uA2003反向驱动后，选择相应显示位。

74LS164是串行输入并行输出转换电路，串行输入的数据位由8155的PB0控制，时钟位由8155的PB1控制输出。

写程序时，只要向数据位地址输出数据，然后向时钟位地址输出一高一低两个电平就可以将数据位移到74LS164中，向显示位选通地址输出高电平就可以点亮相应的显示位。

本实验仪中数据位输出地址为0e102H ，时钟位输出地址为0e102H ，位选通输出地址为 0e101H 。

一、实验目的1.掌握Keil软件的基本使用2.学习和掌握C语言编写程序的一般格式3.了解数码管与单片机的接口方法；4.了解数码管性能及动态显示编程方法；5.了解并掌握单片机系统中定时器中断控制的基本方法；二、实验内容用定时器中断实现四位数码管动态显示从1234-9999。

三、实验原理3.1基础知识介绍A.数码管是LED的升级，每位数码管里面继承了8个LED，点亮数码管就是点亮数码管里面的LED。

要在数码管上面显示相应的值，就是点亮不同位置的LED。

数码管有共阴和共阳两种，共阴数码管公共端是所有LED的负极连接在一起，相反共阳数码管公共端是所有LED的正极连接在一起。

一般公共端称作“位选”，控制每一个LED的称为“段选”。

数码管主要是利用视觉暂留的效果，通过快速循环点亮数码管方式，将数据呈现出来。

数码管如图1.2所示1.2数码管1.3数码管实物图/B.定时器定时器也可看作是对计算机机器周期的计数器。

因为每个机器周期包含12个振荡周期，故每一个机器周期定时器加1，可以把输入的时钟脉冲看成机器周期信号。

故其频率为晶振频率的1/12。

如果晶振频率为12MHz，则定时器每接收一个输入脉冲的时间刚好为1μs。

定时器有两种工作模式，分别为计数模式和定时模式。

对Px,y 的输入脉冲进行计数为计数模式。

定时模式，则是对MCU的主时钟经过12分频后计数。

因为主时钟是相对稳定的，所以可以通过计数值推算出计数所经过的时间。

计数器的计数值存放于特殊功能寄存器中。

T0(TL0-0x8A, TH0-0x8C), T1(TL1-0x8B, TH1-0x8D)定时器工作原理如下图由上图可见与定时器相关的寄存器主要有下面这几个：TMOD、TCON、TL0、TH0、TL1、TH1。

下面介绍一下这几个寄存器16位加法计数器：是定时计数器的核心，其中TL0、TH0、是定时计数器0的底八位和高八位；TL1、TH1是定时计数器1的底八位和高八位；并且高八位和底八位可单独使用。

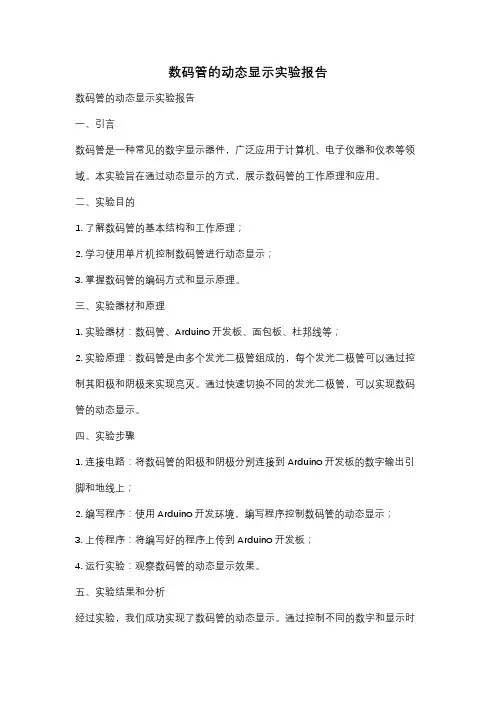

数码管的动态显示实验报告数码管的动态显示实验报告一、引言数码管是一种常见的数字显示器件，广泛应用于计算机、电子仪器和仪表等领域。

本实验旨在通过动态显示的方式，展示数码管的工作原理和应用。

二、实验目的1. 了解数码管的基本结构和工作原理；2. 学习使用单片机控制数码管进行动态显示；3. 掌握数码管的编码方式和显示原理。

三、实验器材和原理1. 实验器材：数码管、Arduino开发板、面包板、杜邦线等；2. 实验原理：数码管是由多个发光二极管组成的，每个发光二极管可以通过控制其阳极和阴极来实现亮灭。

通过快速切换不同的发光二极管，可以实现数码管的动态显示。

四、实验步骤1. 连接电路：将数码管的阳极和阴极分别连接到Arduino开发板的数字输出引脚和地线上；2. 编写程序：使用Arduino开发环境，编写程序控制数码管的动态显示；3. 上传程序：将编写好的程序上传到Arduino开发板；4. 运行实验：观察数码管的动态显示效果。

五、实验结果和分析经过实验，我们成功实现了数码管的动态显示。

通过控制不同的数字和显示时间间隔，我们可以展示各种数字、字母、符号等。

数码管的动态显示效果生动鲜明，能够吸引人的注意力。

六、实验心得通过本次实验，我深入了解了数码管的工作原理和应用。

数码管作为一种常见的显示器件，在现代电子领域扮演着重要的角色。

掌握数码管的编码方式和显示原理，对于今后的学习和工作都具有重要意义。

七、实验应用数码管广泛应用于各种计算机和电子设备中，如电子钟、电子秤、数字仪表等。

其动态显示效果可以提高用户体验，增加信息传递效果。

同时，数码管的低功耗、易控制等特点也使其成为电子产品中不可或缺的一部分。

八、实验展望数码管作为一种显示器件，随着科技的发展，其在分辨率、显示效果、节能等方面还有很大的发展空间。

未来，我们可以期待更加智能化、高清晰度的数码管产品的出现，为人们的生活和工作带来更多的便利和乐趣。

九、结论通过本次实验，我们深入了解了数码管的动态显示原理和应用。

单片机实验报告——LED数码管显示实验引言单片机是一种基础的电子元件，作为电子专业的学生，学习单片机编程是必不可少的。

在单片机编程实验中，学习如何使用IO口驱动LED数码管显示是重要的一部分。

在此次实验中，我们用到的是STM32F103C8T6单片机，与之相配套的是LED数码管、杜邦线等元件，并利用Keil uVision5软件进行编程操作。

本文的目的是通过实验与实验数据的分析说明单片机控制LED数码管的方法，希望对单片机初学者有所帮助。

实验原理1.LED数码管简介LED数码管是利用发光二极管实现数字和字母的显示，其外观形式有共阳和共阴两种。

共阳型数码管的共阳端是接在公共的端子上，数字和字母的每一个元素（即1、2、3、4、5、6、7、8、9、A、B、C、D、E、F）的生命延伸出去，称为”高”电平；共阴型数码管的共阴端是接在公共的端子上，数字和字母的每一个元素的生命也是分别延伸出去，但称为”低”电平。

2.STM32F103C8T6单片机STM32F103C8T6单片机是一款功能完备的32位MCU产品，它具有高性能，低功耗的特点，可广泛应用于许多硬件系统。

此次实验所需的LED数码管的显示量是5个（共阳型），因此我们只需要5个IO口即可将STM32F103C8T6单片机与LED数码管连接起来。

实验材料STM32F103C8T6单片机、LED数码管、杜邦线、电容、电阻、面包板等。

实验步骤1.硬件连接：将LED数码管的针脚连接到单片机的IO口，如下图所示：其中P0-P4分别代表数字0-4，PE2口作为LED点亮控制口，分别接入面包板中。

2.软件设置：使用Keil uVision5进行程序编写，将代码下载到单片机控制器内，开启电路，即可观察到LED数码管上的数字进行了变化。

代码如下所示：实验结果将程序下载到开发板后，启动单片机，即可看到红色LED数码管逐个显示从0-9的数字。

达到9后又从0开始循环。

实验过程及结论本次实验中彻底了解到了用单片机控制LED数码管的方法，单片机控制LED数码管变化是通过选中不同的IO口来完成的，利用Keil uVision5软件可以完成程序编写。

单片机实验报告，数码管显示实验目的1、掌握数码管动态扫描显示的原理和编程实现方法；2、掌握软件延时程序的使用。

实验任务利用数码管动态显示，设计一个两位秒表，计时0-59，时间到了显示“FF”，使用软件延时实现。

实验原理数码管动态显示的连接方式是将所有数码管的段码a、b、c、d、e、f、g、dp的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制。

所谓动态扫描显示，即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。

具体过程是：当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是哪个数码管会显示出字形，取决于单片机对位选通COM端电路的控制，所以只要将需要显示的数码管的位选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。

通过分时轮流控制各个数码管的COM端，就使各个数码管轮流受控显示，这就是动态驱动。

在轮流显示过程中每位数码管的点亮时间为2ms左右，由于人的视觉暂留现象及发光极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感。

实现延时通常有两种方法：一种是硬件延时，这需要用到单片机的定— 1 —时器，这种方法可以提高CPU的工作效率，也能做到精确控制时间，此方法将在实验四中再学习；另一种方法是软件延时，这种方法主要采用循环体进行。

可以采用for循环以及for循环嵌套的方式达到粗略的长时间延时，利用Keil软件可以调试和观察for语句的延时时间。

实验结果：总结：本次实验我很好的复习了有关C语言的相关语句知识点，合理的运用到了单片机的程序编码中去，但实验过程中，也出现了很多问题。

比如在运行过程中，数码管会乱码，检查后发现是扫描信号端口错误，将扫描信号端口顺序调换，重新运行则解决了乱码问题。

共阴数码管电路0到15的显示参数代码表要记清楚。

单片机数码管显示实验心得
一、实验介绍
本次实验是单片机数码管显示实验，通过单片机控制数码管的显示，
学习单片机的基本操作和编程技巧。

二、实验器材
1. 单片机开发板
2. 数码管模块
3. 杜邦线
三、实验原理
数码管是一种数字显示器件，由多个发光二极管组成。

常见的数码管
有共阳极和共阴极两种类型。

共阳极数码管的所有阳极都连接在一起，而共阴极数码管的所有阴极都连接在一起。

在控制数码管时，需要根
据具体情况选择合适的驱动方式。

四、实验步骤
1. 连接硬件：将数码管模块与单片机开发板通过杜邦线连接。

2. 编写程序：使用Keil C51软件编写程序，实现对数码管的控制。

3. 下载程序：将程序下载到单片机开发板中。

4. 调试程序：通过调试工具观察程序运行情况，并进行调试修改。

五、编程要点
1. 数字转换：将需要显示的数字转换为对应的七段码。

2. 位选控制：根据具体情况选择共阳极或共阴极驱动方式，并实现位选控制。

3. 时序控制：通过延时函数或定时器实现数码管的动态显示效果。

六、实验心得
本次实验让我深入了解了单片机的基本操作和编程技巧，对数码管的控制有了更深入的了解。

在编写程序过程中，我遇到了一些问题，如数字转换不正确、位选控制不准确等，通过查阅资料和调试程序最终得以解决。

同时，在进行实验前需要认真检查硬件连接是否正确，避免出现连接错误导致无法正常工作的情况。

总之，本次实验让我收获颇丰，对单片机编程有了更深入的理解和掌握。

单片机实验报告二-数码管显示实验摘要：本实验使用单片机控制数码管的显示，在实验过程中通过学习单片机的GPIO口的编程，调试程序、调节电路来达到正确的显示效果。

最终按照要求实现了单片机控制数码管的计数器。

关键词：单片机、数码管、GPIO口、计数器一、实验介绍数码管是一种介于机械仪表和液晶显示器之间的电子显示器件，广泛应用于计时器、计数器、仪表等电子产品中。

本实验旨在通过单片机控制数码管的显示来加深对GPIO口的使用和调试程序的理解，同时了解数码管的原理。

本实验主要分为两部分：数码管显示基础实验和数码管控制开关实验。

通过这两部分的实验可以了解数码管的工作原理和单片机的基本控制方式。

二、实验原理2.1 数码管的基本原理数码管显示器将数字显示为一组符号，例如“0”到“9”。

表示不同数字的符号被编码成一个数字码。

七段数码管用一个七段数码字母来表示数字，如下表所示：| 数字 | a | b | c | d | e | f | g || ---- | - | - | - | - | - | - | - || 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 || 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 || 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 || 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 || 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 || 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 || 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 || 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 || 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 || 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |通过控制数码管的七个LED灯的亮灭，可以实现不同符号显示。

数码管动态显示实验报告数码管动态显示实验报告一、引言数码管是一种常见的电子显示器件，广泛应用于各种仪器仪表、计时器、计算器等电子设备中。

数码管动态显示实验是电子技术实验中的一项基础实验，通过控制数码管的亮灭状态，可以实现数字的显示。

本实验旨在通过实际操作，加深对数码管工作原理的理解，并掌握数码管的动态显示方法。

二、实验原理数码管是由多个发光二极管（LED）组成的，每个发光二极管代表一个数字或字符。

通过对发光二极管的亮灭状态进行控制，可以显示不同的数字或字符。

数码管一般采用共阳极或共阴极的方式接线，共阳极的数码管的阳极连接在一起，而共阴极的数码管的阴极连接在一起。

在动态显示实验中，采用的是共阳极数码管。

数码管的亮灭状态是通过控制数码管的阳极与地之间的电压差来实现的。

当某个数码管需要亮时，将其对应的阳极与地连接，电流通过发光二极管，使其发光。

当某个数码管需要灭时，将其对应的阳极与电源正极连接，断开与地的连接，发光二极管不通电，不发光。

三、实验步骤1. 准备实验所需材料：共阳极数码管、面包板、电阻、导线等。

2. 将数码管与面包板连接，确保连接正确，数码管的阳极连接到面包板的相应引脚。

3. 连接电路：将电源正极与数码管的共阳极连接，电源负极与面包板的地引脚连接。

4. 编写程序：根据控制数码管显示数字的逻辑，编写相应的程序。

5. 将程序下载到单片机中，通过单片机控制数码管的亮灭状态。

四、实验结果经过实验，我们成功实现了数码管的动态显示。

在程序的控制下，数码管可以显示不同的数字或字符，实现了数字的动态变化。

通过调整程序中的参数，可以实现不同的显示效果，如闪烁、滚动、循环等。

五、实验总结本次实验通过实际操作，加深了对数码管工作原理的理解。

通过编写程序，我们掌握了控制数码管动态显示的方法。

在实验过程中，我们遇到了一些问题，如数码管显示不正常、程序错误等，但通过仔细检查和调试，最终解决了这些问题。

通过这次实验，我们不仅学到了知识，还培养了动手实践和问题解决的能力。

一、实验目的1. 理解数码管的工作原理及驱动方式。

2. 掌握51单片机控制数码管显示的基本方法。

3. 学会使用动态扫描显示技术实现多位数码管的显示。

4. 提高编程能力和实践操作能力。

二、实验原理数码管是一种常用的显示器件，它由多个发光二极管（LED）组成，可以显示数字、字母或其他符号。

根据LED的连接方式，数码管可分为共阴极和共阳极两种类型。

本实验使用的是共阳极数码管。

51单片机控制数码管显示的基本原理是：通过单片机的I/O口输出高低电平信号，控制数码管的各个段（a-g）的亮灭，从而显示相应的数字或符号。

动态扫描显示技术是将多个数码管连接到单片机的I/O口，通过快速切换各个数码管的显示状态，实现多位数码管的显示。

三、实验器材1. 51单片机实验板2. 共阳极数码管3. 电阻、电容等元件4. 仿真软件（如Proteus）5. 编译器（如Keil）四、实验步骤1. 搭建电路：按照实验原理图连接51单片机、数码管和电阻等元件。

2. 编写程序：使用Keil软件编写控制数码管显示的程序。

程序主要包括以下部分：a. 初始化：设置单片机的工作状态，配置I/O口等。

b. 显示函数：根据需要显示的数字或符号，控制数码管的各个段亮灭。

c. 动态扫描函数：实现多位数码管的动态显示。

3. 编译程序：将编写好的程序编译成机器码。

4. 仿真测试：使用Proteus软件对程序进行仿真测试，观察数码管的显示效果。

5. 实验验证：将程序烧录到51单片机实验板上，进行实际测试。

五、实验结果与分析1. 实验结果：通过仿真测试和实际测试，数码管能够正确显示0-9的数字。

2. 结果分析：实验结果表明，51单片机可以成功地控制数码管显示数字。

动态扫描显示技术能够有效地实现多位数码管的显示，提高了显示效率。

六、实验总结1. 通过本次实验，我们掌握了51单片机控制数码管显示的基本方法，提高了编程能力和实践操作能力。

2. 动态扫描显示技术能够有效地实现多位数码管的显示，提高了显示效率。

单片机数码管实验报告【篇一：单片机实验报告——led数码管显示实验】《微机实验》报告led数码管显示实验指导教师：专业班级：姓名：学号：联系方式：一、任务要求实验目的：理解led七段数码管的显示控制原理，掌握数码管与mcu的接口技术，能够编写数码管显示驱动程序；熟悉接口程序调试方法。

实验内容：利用c8051f310单片机控制数码管显示器基本要求：利用末位数码管循环显示数字0-9，显示切换频率为1hz。

提高要求：在4位数码管显示器上依次显示当天时期和时间，显示格式如下： yyyy (年份)mm.dd（月份.日）hh.mm（小时.分钟）思考题：数码管采用动态驱动方式时刷新频率应如何选择？为什么？二、设计思路c8051f310单片机片上晶振为24.5mhz,采用8分频后为3.0625mhz ，输入时钟信号采用48个机器周期。

0到9对应的断码为：fch、60h、dah、f2h、66h、b6h、beh、e0h、feh、f6h 基础部分：由于只需要用末位数码管显示，不需要改变位码，所以只需要采用led的静态显示。

采用查表的方法，通过循环结构，每次循环查找数据表下一地址，循环十次后重新开始循环。

每次循环延时1s，采用定时器0定时方式1。

提高部分：四个数码管都要显示，所以采用led的动态显示。

由于数码管的位选由p0.7、p0.6控制，p0端口的其他引脚都没用到，所以对p0端口初始化赋00h，每次循环加40h、选中下一位，四次后十六进制溢出，p0端口变又为00h回到第一个数码管。

每位数码管显示一个段码后都延时1ms（否则数码管太亮，刺眼）采用定时器0定时方式1，依然采用查表法改变段码值。

通过循环： djnz r5,backmovr5,#250 djnz r4,back movr4,#8来控制每种模式的切换时间，我采用2s切换一次（8*250*1ms=2s）。

切换模式，可以采用改变查表法的偏移量来实现，没切换一次模式，偏移量加04h，三次后回到初始偏移量，来实现三种模式的循环显示。
