红外吸收光谱法电子教案

实验一苯甲酸红外吸收光谱的测绘——KBr压片法制样【实验目的】1、学习用红外吸收光谱进行化合物的定性分析2、掌握用压片法制作固体试样晶片的方法3、熟悉红外光谱仪的工作原理及使用方法4、学习查阅萨特勒标准红外谱图的方法【实验原理】当一定频率（一定能量）的红外光照射分子时，如果分子某个基团的振动频率和红外辐射频率一致，二者就会产生共振。

此时，光的能量通过分子偶极矩的变化传递给分子，这个基团就吸收一定频率的红外光，产生振动跃迁，从而产生红外吸收光谱。

如果红外光的振动频率和分子中各基团的振动频率不一致，该部分红外光就不会被吸收。

用连续改变频率的红外光照射某试样，将分子吸收红外光的情况用仪器记录下来，就得到试样的红外吸收光谱图。

由于振动能级的跃迁伴随有转动能级的跃迁，因此所得的红外光谱不是简单的吸收线，而是一个个吸收带。

对试样的红外吸收谱图进行解析，可以推断化合物的结构。

【实验仪器和试剂】1.TENSOR27型傅立叶变换红外光谱仪（德国Bruker公司）或5700智能型傅里叶变换红外光谱仪（美国Thermo Fisher公司）2.压片机及压片模具3.玛瑙研钵4.红外干燥灯5.苯甲酸（优级纯）6.溴化钾（优级纯）【实验条件】1.室内温度：18～20℃，相对湿度≦65%2.测定波数范围：4000～400cm-13.参比物：空气4.扫描：1min【实验步骤】1．开启空调和除湿机，使室内温度控制在18～20℃，相对湿度≦65%。

2．取1-2mg苯甲酸，加入100-200mg溴化钾粉末，在玛瑙研钵中充分磨细，使之混合均匀。

以上操作在红外灯下进行，以保持试样的干燥。

将研磨好的试样转移到干净的压片模具内，于压片机上在1×105～1.2×105MPa压力下维持10s以上，制成直径为13mm、厚度为1mm的透明薄片。

3．根据TENSOR27傅里叶红外光谱仪的操作步骤调节仪器，以空气为参比，测绘试样的红外吸收光谱图。

第六章红外吸收光谱法
基本要点：
1.红外光谱分析基本原理；
2.红外光谱与有机化合物结构；
3.各类化合物的特征基团频率；
4.红外光谱的应用;
5.红外光谱仪.
学时安排：3学时
第一节概述
分子的振动能量比转动能量大，当发生振动能级跃迁时，不可避免地伴随有转动能级的跃迁，所以无法测量纯粹的振动光谱，而只能得到分子的振动-转动光谱，这种光谱称为红外吸收光谱。

红外吸收光谱也是一种分子吸收光谱。

当样品受到频率连续变化的红外光照射时，分子吸收了某些频率的辐射，并由其振动或转动运动引起偶极矩的净变化，产生分子振动和转动能级从基态到激发态的跃迁,使相应于这些吸收区域的透射光强度减弱。

记录红外光的百分透射比与波数或波长关系曲线，就得到红外光谱。

一、红外光区的划分
红外光谱在可见光区和微波光区之间，波长范围约为0.75 ~ 1000μｍ，根据仪器技术和应用不同，习惯上又将红外光区分为三个
1。

《红外吸收光谱》教案教案：红外吸收光谱一、教学目标1.了解红外吸收光谱的基本概念和原理。

2.掌握红外吸收光谱的测定方法与数据解读。

3.培养学生分析问题和解决问题的能力。

4.增强学生的实验操作能力和科学思维能力。

二、教学重点与难点1.红外吸收光谱的基本概念和原理。

2.测定红外吸收光谱的方法和数据解读。

三、教学内容1.红外吸收光谱的基本概念和原理（1）红外光谱的定义和分类（2）红外光谱仪的组成和工作原理2.红外吸收光谱的测定方法与数据解读（1）红外光谱仪的操作步骤（2）红外吸收峰的解析和判断（3）红外吸收光谱的应用案例四、教学方法1.讲授法：通过课堂讲解介绍红外吸收光谱的基本概念、仪器构造和工作原理。

2.实验操作法：组织学生进行红外吸收光谱的测定实验，并进行数据解读。

3.讨论法：引导学生结合案例，共同分析红外吸收光谱的应用。

五、教学过程1.导入（5分钟）通过展示一些物质的红外吸收图谱和应用案例，引起学生的兴趣和好奇心。

2.讲解红外吸收光谱的基本概念和原理（20分钟）（1）红外光谱的定义和分类：解释红外光谱的概念，介绍近红外、中红外和远红外的区别与应用。

（2）红外光谱仪的组成和工作原理：介绍红外光谱仪的主要部件和工作原理，包括光源、样品室、光谱仪和检测器。

3.实验操作：红外吸收光谱的测定方法与数据解读（40分钟）（1）红外光谱仪的操作步骤：分组进行实验操作，按照红外光谱测定的步骤进行样品的制备和测定。

（2）红外吸收峰的解析和判断：对测得的红外吸收图谱进行解析，根据吸收峰的位置和形状判断样品的特性和结构。

（3）红外吸收光谱的应用案例：通过展示一些实际应用案例，引导学生综合运用红外吸收光谱的知识进行分析和解决问题。

4.讨论与总结（10分钟）组织学生分组进行讨论，总结红外吸收光谱的应用，以及实验中遇到的问题和解决方法。

六、教学评价根据学生的理解程度和实验操作能力，进行个别评价，以及总结讨论的结果和问题解决方法。

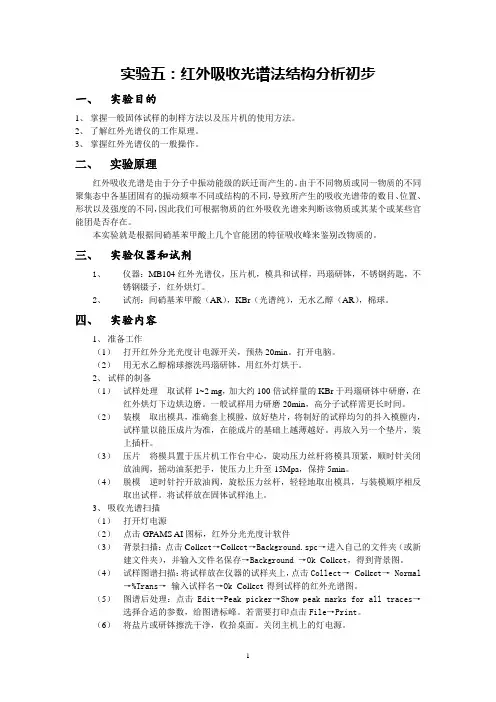

实验五：红外吸收光谱法结构分析初步一、实验目的1、掌握一般固体试样的制样方法以及压片机的使用方法。

2、了解红外光谱仪的工作原理。

3、掌握红外光谱仪的一般操作。

二、实验原理红外吸收光谱是由于分子中振动能级的跃迁而产生的。

由于不同物质或同一物质的不同聚集态中各基团固有的振动频率不同或结构的不同，导致所产生的吸收光谱带的数目、位置、形状以及强度的不同，因此我们可根据物质的红外吸收光谱来判断该物质或其某个或某些官能团是否存在。

本实验就是根据间硝基苯甲酸上几个官能团的特征吸收峰来鉴别改物质的。

三、实验仪器和试剂1、仪器：MB104红外光谱仪，压片机，模具和试样，玛瑙研钵，不锈钢药匙，不锈钢镊子，红外烘灯。

2、试剂：间硝基苯甲酸（AR），KBr（光谱纯），无水乙醇（AR），棉球。

四、实验内容1、准备工作（1）打开红外分光光度计电源开关，预热20min。

打开电脑。

（2）用无水乙醇棉球擦洗玛瑙研钵，用红外灯烘干。

2、试样的制备（1）试样处理取试样1~2 mg，加大约100倍试样量的KBr于玛瑙研钵中研磨，在红外烘灯下边烘边磨。

一般试样用力研磨20min，高分子试样需更长时间。

（2）装模取出模具，准确套上模膛，放好垫片，将制好的试样均匀的抖入模膛内，试样量以能压成片为准，在能成片的基础上越薄越好。

再放入另一个垫片，装上插杆。

（3）压片将模具置于压片机工作台中心，旋动压力丝杆将模具顶紧，顺时针关闭放油阀，摇动油泵把手，使压力上升至15Mpa，保持5min。

（4）脱模逆时针拧开放油阀，旋松压力丝杆，轻轻地取出模具，与装模顺序相反取出试样。

将试样放在固体试样池上。

3、吸收光谱扫描（1）打开灯电源（2）点击GPAMS AI图标，红外分光光度计软件（3）背景扫描：点击Collec t→Collec t→Background.spc→进入自己的文件夹（或新建文件夹），并输入文件名保存→Background →Ok Collec t，得到背景图。

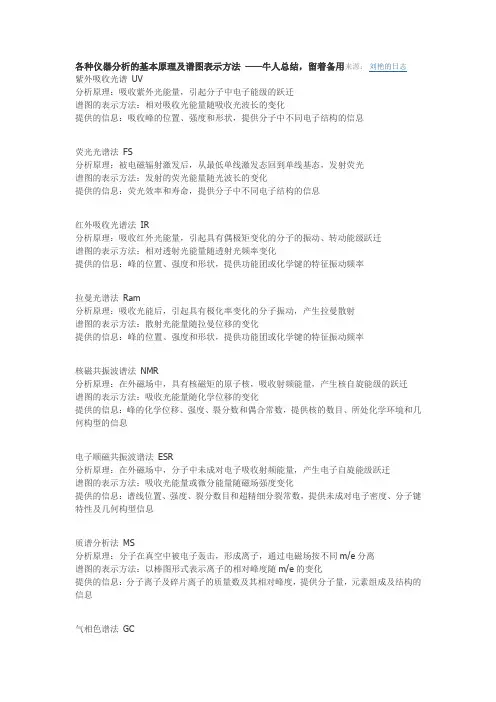

各种仪器分析的基本原理及谱图表示方法——牛人总结，留着备用来源：刘艳的日志紫外吸收光谱UV分析原理：吸收紫外光能量，引起分子中电子能级的跃迁谱图的表示方法：相对吸收光能量随吸收光波长的变化提供的信息：吸收峰的位置、强度和形状，提供分子中不同电子结构的信息荧光光谱法FS分析原理：被电磁辐射激发后，从最低单线激发态回到单线基态，发射荧光谱图的表示方法：发射的荧光能量随光波长的变化提供的信息：荧光效率和寿命，提供分子中不同电子结构的信息红外吸收光谱法IR分析原理：吸收红外光能量，引起具有偶极矩变化的分子的振动、转动能级跃迁谱图的表示方法：相对透射光能量随透射光频率变化提供的信息：峰的位置、强度和形状，提供功能团或化学键的特征振动频率拉曼光谱法Ram分析原理：吸收光能后，引起具有极化率变化的分子振动，产生拉曼散射谱图的表示方法：散射光能量随拉曼位移的变化提供的信息：峰的位置、强度和形状，提供功能团或化学键的特征振动频率核磁共振波谱法NMR分析原理：在外磁场中，具有核磁矩的原子核，吸收射频能量，产生核自旋能级的跃迁谱图的表示方法：吸收光能量随化学位移的变化提供的信息：峰的化学位移、强度、裂分数和偶合常数，提供核的数目、所处化学环境和几何构型的信息电子顺磁共振波谱法ESR分析原理：在外磁场中，分子中未成对电子吸收射频能量，产生电子自旋能级跃迁谱图的表示方法：吸收光能量或微分能量随磁场强度变化提供的信息：谱线位置、强度、裂分数目和超精细分裂常数，提供未成对电子密度、分子键特性及几何构型信息质谱分析法MS分析原理：分子在真空中被电子轰击，形成离子，通过电磁场按不同m/e分离谱图的表示方法：以棒图形式表示离子的相对峰度随m/e的变化提供的信息：分子离子及碎片离子的质量数及其相对峰度，提供分子量，元素组成及结构的信息气相色谱法GC分析原理：样品中各组分在流动相和固定相之间，由于分配系数不同而分离谱图的表示方法：柱后流出物浓度随保留值的变化提供的信息：峰的保留值与组分热力学参数有关，是定性依据；峰面积与组分含量有关反气相色谱法IGC分析原理：探针分子保留值的变化取决于它和作为固定相的聚合物样品之间的相互作用力谱图的表示方法：探针分子比保留体积的对数值随柱温倒数的变化曲线提供的信息：探针分子保留值与温度的关系提供聚合物的热力学参数裂解气相色谱法PGC分析原理：高分子材料在一定条件下瞬间裂解，可获得具有一定特征的碎片谱图的表示方法：柱后流出物浓度随保留值的变化提供的信息：谱图的指纹性或特征碎片峰，表征聚合物的化学结构和几何构型凝胶色谱法GPC分析原理：样品通过凝胶柱时，按分子的流体力学体积不同进行分离，大分子先流出谱图的表示方法：柱后流出物浓度随保留值的变化提供的信息：高聚物的平均分子量及其分布热重法TG分析原理：在控温环境中，样品重量随温度或时间变化谱图的表示方法：样品的重量分数随温度或时间的变化曲线提供的信息：曲线陡降处为样品失重区，平台区为样品的热稳定区热差分析DTA分析原理：样品与参比物处于同一控温环境中，由于二者导热系数不同产生温差，记录温度随环境温度或时间的变化谱图的表示方法：温差随环境温度或时间的变化曲线提供的信息：提供聚合物热转变温度及各种热效应的信息示差扫描量热分析DSC分析原理：样品与参比物处于同一控温环境中，记录维持温差为零时，所需能量随环境温度或时间的变化谱图的表示方法：热量或其变化率随环境温度或时间的变化曲线提供的信息：提供聚合物热转变温度及各种热效应的信息静态热―力分析TMA分析原理：样品在恒力作用下产生的形变随温度或时间变化谱图的表示方法：样品形变值随温度或时间变化曲线提供的信息：热转变温度和力学状态动态热―力分析DMA分析原理：样品在周期性变化的外力作用下产生的形变随温度的变化谱图的表示方法：模量或tgδ随温度变化曲线提供的信息：热转变温度模量和tgδ透射电子显微术TEM分析原理：高能电子束穿透试样时发生散射、吸收、干涉和衍射，使得在相平面形成衬度，显示出图象谱图的表示方法：质厚衬度象、明场衍衬象、暗场衍衬象、晶格条纹象、和分子象提供的信息：晶体形貌、分子量分布、微孔尺寸分布、多相结构和晶格与缺陷等扫描电子显微术SEM分析原理：用电子技术检测高能电子束与样品作用时产生二次电子、背散射电子、吸收电子、X射线等并放大成象谱图的表示方法：背散射象、二次电子象、吸收电流象、元素的线分布和面分布等提供的信息：断口形貌、表面显微结构、薄膜内部的显微结构、微区元素分析与定量元素分析等原子吸收AAS原理：通过原子化器将待测试样原子化，待测原子吸收待测元素空心阴极灯的光，从而使用检测器检测到的能量变低，从而得到吸光度。

第六章红外吸收光谱法基本要点：1. 红外光谱分析基本原理；2. 红外光谱与有机化合物结构；3. 各类化合物的特征基团频率；4. 红外光谱的应用;5. 红外光谱仪.学时安排：3学时第一节概述分子的振动能量比转动能量大，当发生振动能级跃迁时，不可避免地伴随有转动能级的跃迁，所以无法测量纯粹的振动光谱，而只能得到分子的振动-转动光谱，这种光谱称为红外吸收光谱。

红外吸收光谱也是一种分子吸收光谱。

当样品受到频率连续变化的红外光照射时，分子吸收了某些频率的辐射，并由其振动或转动运动引起偶极矩的净变化，产生分子振动和转动能级从基态到激发态的跃迁,使相应于这些吸收区域的透射光强度减弱。

记录红外光的百分透射比与波数或波长关系曲线，就得到红外光谱。

一、红外光区的划分红外光谱在可见光区和微波光区之间，波长范围约为0.75 ~1000μm，根据仪器技术和应用不同，习惯上又将红外光区分为三个1区：近红外光区（0.75 ~ 2.5μm ），中红外光区（2.5 ~ 25μm ），远红外光区（25 ~ 1000μm ）。

近红外光区（0.75 ~ 2.5μm ）近红外光区的吸收带主要是由低能电子跃迁、含氢原子团（如O—H、N—H、C—H）伸缩振动的倍频吸收等产生的。

该区的光谱可用来研究稀土和其它过渡金属离子的化合物，并适用于水、醇、某些高分子化合物以及含氢原子团化合物的定量分析。

中红外光区（2.5 ~ 25μm ）绝大多数有机化合物和无机离子的基频吸收带出现在该光区。

由于基频振动是红外光谱中吸收最强的振动，所以该区最适于进行红外光谱的定性和定量分析。

同时，由于中红外光谱仪最为成熟、简单，而且目前已积累了该区大量的数据资料，因此它是应用中红外光谱法又简称为红外光谱法。

，区的光谱。

通常极为广泛远红外光区（25 ~ 1000μm ）该区的吸收带主要是由气体分子中的纯转动跃迁、振动转动跃迁液体和固体中重原子的伸缩振动、、某-些变角振动、骨架振动以及晶体中的晶格振动所引起的。

实验十三苯甲酸红外光谱的测定与分析地点：逸夫楼209室一、 目的要求1.掌握溴化钾压片法制备固体样品的方法；2.了解红外光谱的基本原理，学习并掌握红外分光光度计的使用方法；3.初步学会对红外吸收光谱的解析。

二、 实验原理1.红外吸收光谱法以一定波长的红外光照射物质时，若该红外光的频率能满足物质分子中某些基团振动能级的跃迁频率条件，则该分子就吸收这一波长红外光的辐射能量，引起偶极距的变化，而由基态振动能级跃迁至能量较高的激发态振动能级。

检测物质分子对不同波长红外光的吸收强度，就可以得到该物质的红外吸收光谱。

红外吸收光谱法（Infrared Absorption Spectrometry，IR），又称红外分光光度法，即是利用物质对红外光电磁辐射的选择性吸收特性来进行结构分析、定性、定量分析的一种方法。

2.红外吸收光谱产生的条件①辐射应具有能满足物质产生振动跃迁所需的能量；只有当红外辐射频率等于振动量子数的差值与分子振动频率的乘积时，分子才能吸收红外辐射，产生红外吸收光谱。

②辐射与物质间有相互偶合作用。

即分子在振动、转动过程中必须有偶极距的净变化（偶极距的变化△μ≠0）。

一个多原子的有机化合物分子可能存在很多振动方式，但并不是所有的分子振动都能吸收红外光。

当分子的振动不致改变分子的偶极矩时，它就不能吸收红外辐射，既它不具有红外活性。

只有使分子的偶极矩发生变化的分子振动才具有红外活性。

非红外活性：分子在振动、转动过程中没有偶极距的净变化，如：N2、O2、Cl2等。

红外活性：分子在振动、转动过程中有偶极距的净变化，如：HCl、CO2、H2O等。

紫外吸收光谱与红外吸收光谱同属分子吸收光谱范畴，但两者产生的机制不同，研究对象和使用范围也不尽相同。

①光谱产生的机制不同：紫外光频率大，能量高，可以引起分子外层电子的跃迁，紫外吸收光谱是电子光谱；而红外光波长长，辐射的光子能量小，只能引起分子的振动与转动能级的跃迁，红外吸收光谱是是振动转动光谱，简称振转光谱。
