建筑物变形监测.ppt

建筑物变形监测.ppt
②当被测建筑物内部有一定竖向通视条件时，宜选用垂 吊法、激光铅直仪监测法；
③当被测建筑物具有较大的结构刚度和基础刚度时，可 选用倾斜仪法和差异沉降测定法。
3.3 监测方法
y M(x,y,z)
3.3.1 从建筑或构件的外部观测
E1 o
E2 x
前方交 会法
A1
A2 o
2
Z
O1(x1,y1,z1)
交会测量原理
（1）监测仪器应避免安置在振动影响范围之内及易引起沉降位 置设站。 （2）监测时应避免视线穿过玻璃、烟雾和热源上空。 （3）前后视观测最好使用同一根水准尺，前后视距应尽可能相 等，视距一般不应超过50m，前视各测点观测完毕后，回测后视 点，最后应闭合于水准点上。
2. 建筑物水平位移监测
监测目的 监测仪器
2.4 监测实施
2.4.1 监测方法
视准线法 小角度法
2.4.2 监测精度控制
平面控制网技术要求
等 最弱边边 级 长中误差
／mm 一 ±1.0
二 ±3.0 三 ±10.0
测角控制网
平均 边长 ／m
测角中误差 ／(〞)
200
±1.0
300
±1.5
500
±2.5
最弱边边长相 对中误差（未 计基线边长）

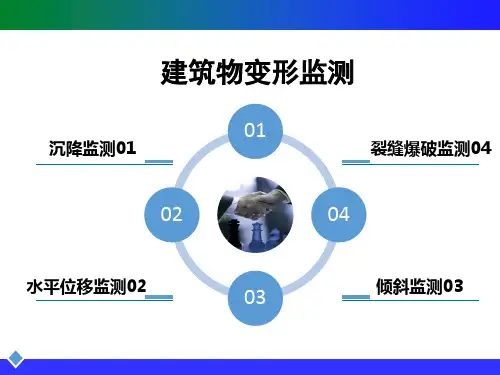

建筑物变形监测
01
沉降监测01
裂缝爆破监测04
02
04
水平位移监测02
03
倾斜监测03
1.建筑物沉降监测
内容
监测目的 监测仪器 测点埋设 注意事项
测点布置 测点埋设
1.1 监测目的
时掌握由于地 下工程的施工引 起邻近重要建筑 物的沉降量值及 其变形规律，以 便及时调整施工 参数和采取必要 加固措施，确保 邻近建筑物的稳 定与安全

建筑物构筑物的变形监测PPT课件

建筑物构筑物的变形监测PPT课件
1、 特级水准观测的仪器i角不得大于10″，一、二级
水准观测的仪器不得大于15″ ，三级水准观测的仪器不
得大于20″ 。补偿式自动安平水准仪的补偿误差Δa 绝对
值不得大于0.2″ 。 2、 水准标尺分划线的分米分划线误差和米分划间隔
真长与名义长度之差，对线条式因瓦合金标尺不应大于 0.1mm，对区格式木质标尺不应大于0.5 mm。
量规程JGJ/T 8-97》附录A执行。
沉降观测点的布置，应以能全面反映建筑物地基变形 特征并结合地质情况及建筑结构特点确定。点位宜选设在 下列位置：
第17页/共110页
1、 建筑物的四角、大转角处及沿外墙每10～15m处 或每隔2～3根柱基上。
2、 高低层建筑物、新旧建筑物、纵横墙等交接处的两 侧。
第29页/共110页
各周期水准观测作业，还应符合下列要求： 1、应在标尺分划线呈像清晰和稳定的条件下进行
观测。不得在日出后或日落前约半小时、太阳中天前后、 风力大于四级、气温突变时以及标尺分划线的呈像跳动 而难以照准时进行观测。晴天观测时，应用测伞为仪器 遮蔽阳光。
2、作业中应经常对水准仪及水准标尺的水准器和 i角进行检查。当发现观测成果出现异常情况并认为与 仪器有关时，应及时进行检验与校正。
第31页/共110页
2、倾斜观测
(1)基础倾斜观测 倾斜度i= —Lh—
B1
i
h
B2
第32页/共110页
(2)上部倾斜观测
●通常采用直接观测法： ◆挂垂球法 ◆经纬仪(全站仪)垂直投影法。
倾斜度i= —H
H
第33页/共110页
H
H=Dtan
D
◆由于高度角较大，投影读数以盘左、盘右取平均； ◆观测位置过近时，可加装直角目镜，以利观测高处。 ◆加测水平距离，可根据垂直角计算出观测高度H。

变形观测技术-PPT文档资料

变形观测技术-PPT文档资料

对于同一变形观测工程，变形观测点能够达到的精度，除取决于监测网对观
测点的测量精度m测，也受监测网本身的精度影响。最不利情况是监测网中
的最弱点m弱施测观测点，则观测点的观测中误差：
m = 观
m m 测 2
2 弱
当m观由允许变形值确定后，就可以选择观测点的测量精度m测和监测网的精
度m弱：
m = 弱
m m - 2
93 《工程测量规范》将变形测量划分为四个等级，并规定了相应的精度指 标，见表2-1，其精度指标为：变形点水平位移中误差；变形点垂直 位移中误差；相邻点高差中误差。
表2--1 变形测量的等级划分及精度要求
对于同类工程建筑物，根据其结构、形状不同，要求的精度也有差 异。即使同一建筑物，不同的部位的精度要求也不不同。普通的工业与 民用建筑，变形监测的主要内容是基础沉陷和建筑物本身的倾斜。一般 来讲，对于有连续生产线的大型车间（钢结构、钢筋混凝土结构的建筑 物），通常要求观测工作能反映出2mm的沉陷量，因此，对于观测点高 程的精度，应在1mm以内。特种工程设备，要求变形观测的精度高达 0.1mm。
形 值不超过某一允许的数值而确保建筑物的安全，则其观测的中误差应小 于允许变形值的1/10~1/20；如果观测目的是为了研究其变形的过程，则 其中误差应比这个值少的多”
工程类型众多，要求各异，很难规定一个统一的精度标准。小于允 许变形值的1/10~1/20的要求取值灵活，易被人们接受，对于很重要的工 程人们还是愿意当时能够达到的最高精度为标准进行观测。GB·50026-
变形观测分为变形监测和变形检测
一、变形监测方案制定的主要内容
变形监测方案的制定必须建立在对工程场地的地质条件、施工方案、 施工周围环境详尽调查了解基础之上，同时还需与工程建设单位、施工 单位、监理单位、设计单位以及有关部门进行协调。由于变形监测方案 的制定将影响到观测的成本、成果的精度和可靠性，因此，应当认真、 全面的考虑。

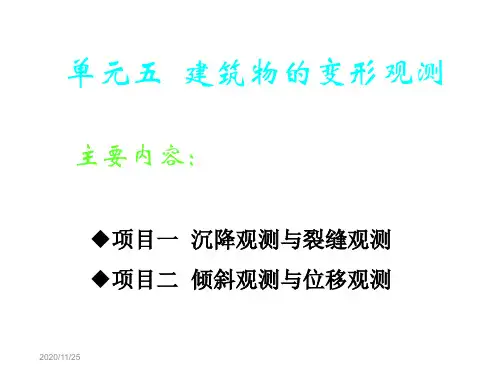

建筑物变形观测

建筑物变形观测

2020/11/25
二、建筑物的裂缝观测
项
目
一
当建筑物出现裂缝之后，应及
时进行裂缝观测，常用的裂缝观测
沉 降
方法有两种。
观
测 与
1．石膏板标志
裂 缝
2．白铁皮标志
观
测
2020/11/25
2020/11/25
2020/11/25
一、建筑物的沉降观测
项
目
一
（2）观测方法
沉
降
观测时先后视水准基点，接着依次前视各
观 沉降观测点，最后再次后视该水准基点，两次
测 后视读数之差不应超过±1mm。
与
裂
缝 观 测
沉降观测的水准路线（从一个水准基点到 另一个水准基点）应为闭合水准路线。
2020/11/25
一、建筑物的沉降观测
项
目
一
（3）精度要求
观 测
（2）计算沉降量
与 裂
（3）绘制沉降曲线
缝
观
测
2020/11/25
一、建筑物的沉降观测
项 目
一 （1）整理原始记录
沉
降
每次观测结束后，应检查记
观 录的数据和计算是否正确，精度
测 与
是否合格，然后，调整高差闭合
裂 差，推算出各沉降观测点的高程，
缝 观
并填入“沉降观测表”中。
测
2020/11/25
沉
1）多层建筑物的沉降观测，可采用DS3水
降 准仪，用普通水准测量的方法进行，其水准路
观 线的闭合差不应超过
。
测
与
2.0 nmm （n测站数）
裂
缝
2）高层建筑物的沉降观测，则应采用DS1精密

第12章建筑物变形观测 PPT资料共33页

第12章建筑物变形观测 PPT资料共33页

计算建筑物主体的倾斜度。
(X)2(Y)2
i tanD
H
∆B ∆A
∆
P M
XY
H
N′
N
∆B
Q′
Q ∆A
2、圆形建（构）筑物主体的倾斜观测
对圆形建（构）筑物的倾斜 x 观测，是在互相垂直的两个 方向上，测定其顶部中心对 x2 底部中心的偏移值。
yy1y1 y2y2
2
yA

yB

yp

yA
cot yB cot xA cot cot
xB

α β
B
mp
mD sin2sin2 sin2()
2、基准线法
• 原理：建立一条基准线，根据它测定建筑物垂直于 基准线方向的水平位移。
• 这种方法适用于变形方向为已知的线形建(构)筑物， 是水坝、桥梁等常用的方法。
• 基准点：用来定期检查工作基点的稳定的参考点称 为基准点；基准点应埋设在变形区域以外、地质条 件良好的地方，且无论变形区域的大小，基准点不 宜少于三个；
• 基准点和工作基点应联成水准路线，构成沉降观测 的高程控制网。
1、基准点的布设
基准点是沉降观测的基准，因此基准点的布设应满 足以下要求： • 要有足够的稳定性：基准点必须设置在沉降影响范 围以外，冰冻地区基准点应埋设在冰冻线以下0.5m。 • 要具备检核条件：为了保证基准点高程的正确性， 基准点最少应布设三个，以便相互检核。 • 要满足一定的观测精度：基准点和观测及基 点之间的距离应适中，相距太远会影响观测精度， 一般应在100m范围内。
另一片为50mm×200mm的矩形，固定在裂缝的另一侧，使 两块白铁皮的边缘相互平行，并使其中的一部分重叠。

建筑工程测量14变形观测及竣工图PPT共48页

建筑工程测量14变形观测及竣工图PPT共48页
1、不要轻言放弃，否则对不起自Байду номын сангаас。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
建筑工程测量14变形观测及竣工图 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
谢谢！
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿

最新第12章建筑物变形观测PPT课件

最新第12章建筑物变形观测PPT课件

二、沉降观测点的布设
• 沉降观测点的位置 沉降观测点应布设在能全面反 映建筑物沉降情况的部位，如建筑物四角，沉降缝 两侧，荷载有变化的部位，大型设备基础，柱子基 础和地质条件变化处。
• 沉降观测点的数量 一般沉降观测点是均匀布置的， 它们之间的距离一般为10～20m。
• 沉降观测点的设置形式 如图所示。
原被覆盖没有油漆的部分，其宽度即为裂缝加大的宽度，可 用尺子量出。
白铁板
3、金属棒标志
在发生裂缝变形的墙体内埋设间距为l钢筋，若裂缝继 续发展，则金属棒之间的间距也不断增大。定期观测两 金属棒的间距并比较，即可获得裂缝的变化情况。
l
二、挠度观测
挠度：指建(构)筑物或其构件在水平方向或竖直方 向上的弯曲值，例如桥的梁部在中间会产生向下弯 曲，高耸建筑物会产生侧向弯曲 。
2、 计算沉降量
计算各沉降观测点的本次沉降量： 沉降观测点的本次沉降量=本次观测所得的高程－上次观
测所得的高程 计算累积沉降量：
累积沉降量=本次沉降量+上次累积沉降量 将计算出来的各沉降观测点的本次沉降量、累积沉降量和观
测日期、荷载等情况填入 “沉降观测表”中。
沉降观测记录表
工程名称：某医院门诊楼
测小角法
S
P
B
A
aλ
变 形
S P′
方 向
活动觇牌法
86 420246 8
86 420246 8
基准点A
P 观测点
基准点B
12.4 建筑物的倾斜观测
倾斜观测:用测量仪器来测定建筑物的基础和主体结构倾斜 变化的工作。
原因：地基承载力不均匀、建筑物体型复杂形成不同荷载及 受外力风荷载、地震等影响引起基础的不均匀沉降。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

建筑物沉降观测
高差
观测点 基准点
建筑物沉降观测
H 1 H=450.12281
BM1 H=450.0
H 2 H=450.07155
H 3 H=449.85925
建筑物沉降观测

意义
在于了解建筑物在施工、使用和运行中的 稳定性，监视它的安全情况，变形规律， 为建筑物的设计、施工、管理及科学研究 提供可靠的资料，是建筑物或构筑物在施 工乃至使用过程中不可缺少的工作。
建筑物沉降观测
2 建筑使用阶段的观测次数，应视地基土类型和沉降速率大 小而定。除有特殊要求外，可在第一年观测3～4次，第二 年观测2～3次，第三年后每年观测1次，直至稳定为止； 3 在观测过程中，若有基础附近地面荷载突然增减、基础口 周大量积水、长时间连续降雨等情况，均应及时增加观测 次数。当建筑突然发生大量沉降、不均匀沉降或严重裂缝 时，应立即进行逐日或2～3d一次的连续观测； 4 建筑沉降是否进入稳定阶段，应由沉降量与时间关系曲线 判定。当最后lOOd的沉降速率小于0.01～0.04mm/d时 可认为已进入稳定阶段。具体取值宜根据各地区地基土的 压缩性能确定。
建筑物的概念
建筑物通称建筑
一般指供人居住、工作、学习、生产、经营、 娱乐、储藏物品以及进行其他社会活动的 工程建筑。
测量学

测量学
是研究地球的形状、大小和地表(包 括地面上各种物体)的几何形状及其空 间位置的科学。 (房屋、道路、桥梁等)
测量在建筑工程中的运用

依照规定的符号和比例尺，把工程建设区域的地貌和各种物 体的几何形状及其空间位置绘制成地形图，并把建筑工程所 需要的数据用数字表示出来，为规划设计提供图纸和资料。
自动化沉降监测
基准点 观测点 观测点 水准仪
建筑物沉降观测

仪器设备
精密水准仪 + 测微器 高精度铟合金水准尺

仪器设备应通过计量部门检定合格后 方可使用。
建筑物沉降观测-仪器设施
水准仪
水准仪
三脚架
水准仪
水准仪
测微器
建筑物沉降观测-铟钢尺
铟钢尺
建筑物沉降观测-铟钢尺
刻度尺 水准气泡
手柄
DSZ2自动安平水准仪
建筑物沉降观测
7.筏形基础、箱形基础底板或接近基础的结构部分之 四角处及其中部位置； 8.重型设备基础和动力设备基础的四角、基础形式或 埋深改变处以及地质条件变化处两侧； 9.对于电视塔、烟囱、水塔、油罐、炼油塔、高炉等 高耸建筑，应设在沿周边与基础轴线相交的对称位
置上，点数不少于4个。
建筑物沉降观测
将拟建（构）筑物的位置和大小按设计图纸的要求在现场标 定出来．作为施工的依锯，按施工要求开展各类测量工作； 进行竣工测量，为工程验收、日后扩建和维护管理提供资料。 对一些重要建（构）筑物，在施工和运营期间进行变形观测， 以了解建（构）筑物的变形规律，确保安全施工和运营，并 为建筑结构和地基基础科学研究提供资料。
建筑物沉降观测

依据的标准规范
《建筑变形测量规程》JGJ 8-2007
《工程测量规范》 GB50026-2007 工程设计文件等
建筑物沉降观测

基准点的布设
基准点宜选在地基稳固、便于监测和不受 影响的地点。一个测区的基准点不应少于3 个。 当基准点远离变形体或不便直接观测变形 观测点时，可布设工作基点，其点位应稳固 ，便于监测。


观测点布点注意事项：
沉降观测的标志可根据不同的建筑结构类型和建筑 材料，采用墙(柱)标志、基础标志和隐蔽式标志等 形式，并符合下列规定：
1.各类标志的立尺部位应加工成半球形或有明显的突 出点，并涂上防腐剂； 2.标志的埋设位置应避开雨水管、窗台线、散热器、 暖水管、电气开关等有碍设标与观测的障碍物，并 应视立尺需要离开墙(柱)面和地面一定距离； 3.隐蔽式沉降观测点标志应设立盖板，防止水浸泡。
建筑物沉降观测基准点
国家水准基点
中华人民共和国水准零点
中华人民共和国水准零点
建筑物沉降观测点
建筑物沉降观测


观测点的布设
沉降观测点的布设应反映建筑及地基变形特征，并 顾及地质情况及建筑结构特点。 观测点位宜选设在下列位置：

1.建筑的四角、核心筒四角、大转角处及沿外墙每 10～20m处或每隔2～3根柱基上； 2.高低层建筑、新旧建筑、纵横墙等交接处的两侧；
目镜调焦螺旋
物镜 圆水准器
粗瞄准器
目镜
微动螺旋
脚螺旋
圆水准器
校正螺丝
目镜调焦螺旋
粗瞄准器
卡数微调螺旋
物镜调焦螺旋
FS1测微器
目镜
圆水准器 脚螺旋
微动螺旋
脚架
物镜
建筑物沉降观测
55 56 57 58 59 55 60
上丝 1.528 m 5.77 mm
中丝 1.50 m+5.77mm 下丝


建筑物变形观测

பைடு நூலகம்
测定-建筑物在荷重和外力作用下整体和 局部的变化。 变形观测的项目包括： 沉降观测、倾斜观测、裂缝观测和挠度观 测等。

建筑物沉降观测


概念 利用水准测量的方法，周期性地观测建筑 物上的沉降观测点和水准基点之间的高差 变化值。 水准测量的原理 利用水准仪所提供的水平视线，通过读取 竖立在点上水准尺的读数，测定点之间的 高差，从而由已知点高程推求未知高程。
建筑物沉降观测

沉降观测的周期和观测时间
1.建筑施工阶段的观测应符合下列规定： (1).普通建筑可在基础完工后或地下室砌完后开始观测，大 型、高层建筑可在基础垫层或基础底部完成后开始观测； (2).观测次数与间隔时间应视地基与加荷情况而定。民用高 层建筑可每加高1～5层观测一次，工业建筑可按回填基 坑、安装柱子和屋架、砌筑墙体、设备安装等不同施工 阶段分别进行观测。若建筑施工均匀增高，应至少在增 加荷载的25％、50％、75％和100％时各测一次； (3).施工过程中若暂停工，在停工时及重新开工时应各观测 一次。停工期间可每隔2～3个月观测一次；
建筑物沉降观测
3.建筑裂缝、后浇带和沉降缝两侧、基础埋深相差悬 殊处、人工地基与天然地基接壤处、不同结构的分 界处及填挖方分界处； 4.对于宽度大于等于15m或小于15m而地质复杂以及 膨胀土地区的建筑，应在承重内隔墙中部设内墙点， 并在室内地面中心及四周设地面点； 5.邻近堆置重物处、受振动有显著影响的部位及基础 下的暗浜(沟)处； 6.框架结构建筑的每个或部分柱基上或沿纵横轴线上；
