人教版九级物理第二十章电与磁第五节磁生电共26张PPT[可修改版ppt]
![人教版九级物理第二十章电与磁第五节磁生电共26张PPT[可修改版ppt]](https://img.taocdn.com/s1/m/d14744a1a45177232e60a230.png)
水力发电 风力发电
火力发电
学习目标
1、知道产生感应电流的条件及电磁感应现象。 2、知道发电机工作的原理。 3、知道电感应现象中能量转化过程。
一、实验探究
探究什么情况下磁可以生电？
前提Байду номын сангаас闭合电路
灵敏电流表
组成以上的电路，做各种尝试，看能否产生电 流？如果不能，可能是因为什么？
图 中的 a 表示垂直于纸面的一 根导线，它是闭合电路的一部分。
3、能量转化： 机械能
电能
二、发电机
1、一个工作循环：
铜环 电刷
当线圈在前半 周转动时，电流表 指针偏转，表明电 路中产生了电流； 当线圈在后半周转 动时，切割磁感线 方向相反，电流表 指针偏转方向相反。
观察实验： 手摇发电机工作过程
注意观察： 1、发电机的工作原理？ 2、发电机产生的感应电流方向如何变化的？ 3、发电机产生的感应电流大小如何变化的？ 4、发电机工作时，要先提供什么能，并获得了什么能？
E
A
B
F
小结：
1． 闭合电路的 一部分导体在磁场中做 切磁割感
线运动时，导体中就会产生
电，流这是一种
现象。 电磁感应
2．发电机利用了 电磁感应原理发电，将
其他形式的 能转化为
电能。
动手动脑学物理
3. 当你唱卡拉 OK 时，要用到话筒（麦克风）。 话筒的种类很多，图 20.5-11 是动
圈式话筒构造示意图。当你对着话筒说话或 唱歌时，声音使膜片振动，与膜片相连的
实验结论：
1、发电机的工作原理： 闭合电路的一部分导体在磁场中做 切割磁感线运动，会产生感应电流。即电磁感应现象。
2、发电机产生的感应电流方向如何变化的？
火力发电
学习目标
1、知道产生感应电流的条件及电磁感应现象。 2、知道发电机工作的原理。 3、知道电感应现象中能量转化过程。
一、实验探究
探究什么情况下磁可以生电？
前提Байду номын сангаас闭合电路
灵敏电流表
组成以上的电路，做各种尝试，看能否产生电 流？如果不能，可能是因为什么？
图 中的 a 表示垂直于纸面的一 根导线，它是闭合电路的一部分。
3、能量转化： 机械能
电能
二、发电机
1、一个工作循环：
铜环 电刷
当线圈在前半 周转动时，电流表 指针偏转，表明电 路中产生了电流； 当线圈在后半周转 动时，切割磁感线 方向相反，电流表 指针偏转方向相反。
观察实验： 手摇发电机工作过程
注意观察： 1、发电机的工作原理？ 2、发电机产生的感应电流方向如何变化的？ 3、发电机产生的感应电流大小如何变化的？ 4、发电机工作时，要先提供什么能，并获得了什么能？
E
A
B
F
小结：
1． 闭合电路的 一部分导体在磁场中做 切磁割感
线运动时，导体中就会产生
电，流这是一种
现象。 电磁感应
2．发电机利用了 电磁感应原理发电，将
其他形式的 能转化为
电能。
动手动脑学物理
3. 当你唱卡拉 OK 时，要用到话筒（麦克风）。 话筒的种类很多，图 20.5-11 是动
圈式话筒构造示意图。当你对着话筒说话或 唱歌时，声音使膜片振动，与膜片相连的
实验结论：
1、发电机的工作原理： 闭合电路的一部分导体在磁场中做 切割磁感线运动，会产生感应电流。即电磁感应现象。
2、发电机产生的感应电流方向如何变化的？
人教版教科书九年级物理全一册《磁生电》优质PPT课件
（3）发电机发电的过程是其他形式能转化为 电能的过程。
课堂小结
1．闭合电路的一部分导体在磁场中做切割磁 感线运动时，导体中就会产生感应电流， 这就是 电磁感应现象。
2．发电机由转子和定子两部分组成，利用了 电磁感应原理发电。将机械能转化为电能。
巩固练习
1、产生感应电流的条件是（ ）
巩固练习
6.发现电流周围存在磁场的物理学家是（ ） A、奥斯特 B、焦耳 C、法拉第 D、安培 7.下列设备中利用电磁感应原理的是：（ ） A.电磁铁 B.电磁继电器 C.电动机 D.发电机
本节课结束 同学们再见
1、发电机的工作原理是_电__磁__感__应__现__象___。 2、发电机发出的电流的_大__小__和__方__向___是变化的。
3、发电机产生的是___交__流__电_____ 4、发电机是将_机__械___能转化为_电___能。
交流发电机产生的方向随时间周 期性变化的电流是交变电流，简称 交流。 我国交流电周期是0.02秒，频率为 50赫兹（HZ)。 交流发电机的工作原理：电磁感应
电能生磁
奥斯特发现电流的磁效应 后，许多科学家都在思索： 既然电流能产生磁，那么磁 能否产生电呢？
发电机是如何发电的呢？ 水力发电
风力发电
火力发电
流水灯表示磁感线的方向，红色激光灯配合喷雾器直观的 表示磁感线，这样可以观察切割磁感线的过程。
换图片：灯亮
磁场方向 电路开闭 运动方向 是否切割磁 电流表指针 有无电流 感线
英国科学家法拉第经过 10年的研究，在1831 年发现了磁生电的条件 和规律，实现了他利用 磁场获得电流的愿望。
法拉第发现了磁生电， 导致了电能的大规模生 产和利用，开辟了电气 化的新纪元
202X人教版九年级物理下册课件20.2 电生磁 (共14张PPT)
• 结论：通电螺线管外部的磁场分布与 条形磁体 的 磁场分布相似。
第2节 电生磁
• 新知三通电螺线管的极性与 电流方向的关系
• ●阅读课本P127“安培定则” 的内容，然后回答下面的问 题。
• 1.课本P125“演示”的实验 现象如图20.2-3所示。观察 实验现象我们发现，当改变 通电螺线管的电流方向时， 小磁针的N极指向也发生了 改变 ，这说明通电螺线管 的极性跟 电流方向 有关。
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
•
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2021/2/262021/2/262021/2/262021/2/26
谢谢观看
明：
通电导线周围存在磁场
。
• 2．通电螺线管外部的磁场和 条形磁体 的磁场相
似，它的两端分别是 N 极和 S 极。当改变螺 线管中的电流方向时，螺线管的两磁极 改变 。
第2节 电生磁
• 知识点二安培定则 • 3.（多选）图20.2-5中，能正确反映出螺线管极
性与电流方向关系的是( BC )
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2021/2/262021/2/26Friday, February 26, 2021
第2节 电生磁
• 新知三通电螺线管的极性与 电流方向的关系
• ●阅读课本P127“安培定则” 的内容，然后回答下面的问 题。
• 1.课本P125“演示”的实验 现象如图20.2-3所示。观察 实验现象我们发现，当改变 通电螺线管的电流方向时， 小磁针的N极指向也发生了 改变 ，这说明通电螺线管 的极性跟 电流方向 有关。
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
•
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2021/2/262021/2/262021/2/262021/2/26
谢谢观看
明：
通电导线周围存在磁场
。
• 2．通电螺线管外部的磁场和 条形磁体 的磁场相
似，它的两端分别是 N 极和 S 极。当改变螺 线管中的电流方向时，螺线管的两磁极 改变 。
第2节 电生磁
• 知识点二安培定则 • 3.（多选）图20.2-5中，能正确反映出螺线管极
性与电流方向关系的是( BC )
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2021/2/262021/2/26Friday, February 26, 2021
人教版九年级物理全册20.5磁生电(共41张PPT)
3.感应电流方向：与导体做切割磁感线运动 方向和磁场方向有关。
4.发电机原理：电磁感应。
5.发电机能量转化：机械能转化电能。
达标练习
1.产生感应电流的条件是（ C ） A.导体在磁场中运动 B.导体在磁场中做切割磁感线运动 C.闭合电路的一部分导体做切割磁感线运动 D.闭合导体在磁场中做切割磁感线运动
发电机发电的过程是能量转 化过程。以手摇发电机为例：人 吃了食物的化学能转为摇动转子 的动能，发电机又把动能转化为 电能。实际的发电机靠内燃机、 水轮机、汽轮机等机械带动，把 燃料中的化学能或者水库中水流 的动能转拉第发现：电磁感应。 2.产生感应电流条件：导体部分做切割磁感 线运动；电路闭合。
实验：探究什么情况下磁能生电
导线跟电流表组成闭合回路。 怎样才能使回路中产生电流？可 以进行各种尝试，例如：
让导线在磁场中静止，换用不 同强度的永磁体；
让导线在磁场中静止，但不是 单根导线，而用匝数很多的线圈；
实验：探究什么情况下磁能生电
使导线在磁场中沿不同方向运 动；
使导线沿磁感线方向运动； 使导线垂直于磁感线方向向右 运动；
现象是______________________,断开电路则可 观察到_______________________。
实验的结论
电磁
?
法拉第的探索
奥斯特发现电流的磁效应之 后，许多科学家都在思索：既然 电流能产生磁场，那么磁能否产 生电呢？英国物理学家法拉第在 10年中做过多次探索，1831年 终于取得突破，发现了利用磁场 产生电流的条件和规律。
磁极方向不变，改变导体运动方向， 电流方向改变！
实验：感应电流的方向
导体运动方向不变，改变磁场方向， 电流方向改变！ 感应电流的方向与导体切割磁感线的运动方向和 磁场的方向有关
4.发电机原理：电磁感应。
5.发电机能量转化：机械能转化电能。
达标练习
1.产生感应电流的条件是（ C ） A.导体在磁场中运动 B.导体在磁场中做切割磁感线运动 C.闭合电路的一部分导体做切割磁感线运动 D.闭合导体在磁场中做切割磁感线运动
发电机发电的过程是能量转 化过程。以手摇发电机为例：人 吃了食物的化学能转为摇动转子 的动能，发电机又把动能转化为 电能。实际的发电机靠内燃机、 水轮机、汽轮机等机械带动，把 燃料中的化学能或者水库中水流 的动能转拉第发现：电磁感应。 2.产生感应电流条件：导体部分做切割磁感 线运动；电路闭合。
实验：探究什么情况下磁能生电
导线跟电流表组成闭合回路。 怎样才能使回路中产生电流？可 以进行各种尝试，例如：
让导线在磁场中静止，换用不 同强度的永磁体；
让导线在磁场中静止，但不是 单根导线，而用匝数很多的线圈；
实验：探究什么情况下磁能生电
使导线在磁场中沿不同方向运 动；
使导线沿磁感线方向运动； 使导线垂直于磁感线方向向右 运动；
现象是______________________,断开电路则可 观察到_______________________。
实验的结论
电磁
?
法拉第的探索
奥斯特发现电流的磁效应之 后，许多科学家都在思索：既然 电流能产生磁场，那么磁能否产 生电呢？英国物理学家法拉第在 10年中做过多次探索，1831年 终于取得突破，发现了利用磁场 产生电流的条件和规律。
磁极方向不变，改变导体运动方向， 电流方向改变！
实验：感应电流的方向
导体运动方向不变，改变磁场方向， 电流方向改变！ 感应电流的方向与导体切割磁感线的运动方向和 磁场的方向有关
人教版九年级物理全一册20.5《磁生电》教学课件

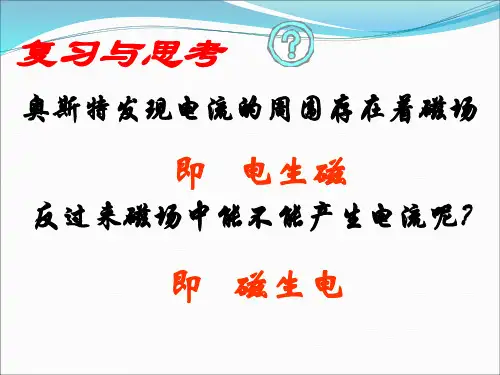

复习与思考
奥斯特发现电流的周围存在着磁场
即 电生磁
反过来磁场中能不能产生电流呢？
即 磁生电
英国物理学家法拉第从1822 年起，经过十年的努力，终于在 1831年发现了磁也能生电。
探究电流产生的条件
器材：
蹄形磁铁 导体灵敏电流计开关 导线
问题1 如何利用磁场获得电流？
静止 上下动 前后动 左右动
2、电磁感应现象中产生的 电流叫做感应电流。
3、感应电流的方向
电流的方向与____磁__场__方向 和___导__体__切_割__磁__感_线__运__动____方向 有关。
4、感应电流产生的条件
（1）电路闭合
（2）一部分导体在磁场里做切割 磁感线的运动
5、电磁感应中能量的转化
机械能转化为电能
课堂小结
1．闭合电路的一部分导体在磁场中做切割磁 感线运动时，导体中就会产生感应电流， 这是一 种电磁感应现象。
2．发电机利用了电磁感应原理发电，将其他 情势能转化为电能。
2、频率是50Hz
3、1个周期内电流方向变化2 次，1s内电流的方向变化100 次。
电磁感应现象的应用
变压器
自行车测速器 不用电手电筒
例：如图是动圈式麦克风的结构示意图。当 你对着它说话或唱歌时，人声带由于_______ 而产生的声音，通过__________传播到膜片， 使膜片以及与膜片相连的线圈在磁场中运动， 线圈的这种运动能产生随着声音变化而变化 的___________，线圈在运动中能量的转化情 况是_____________。
是不是导体在磁场中做什么样的 运动都可以产生电流呢？
导线运动情况
水平向左
水平向右 斜向上运动 斜向下运动
上下运动
奥斯特发现电流的周围存在着磁场
即 电生磁
反过来磁场中能不能产生电流呢？
即 磁生电
英国物理学家法拉第从1822 年起，经过十年的努力，终于在 1831年发现了磁也能生电。
探究电流产生的条件
器材：
蹄形磁铁 导体灵敏电流计开关 导线
问题1 如何利用磁场获得电流？
静止 上下动 前后动 左右动
2、电磁感应现象中产生的 电流叫做感应电流。
3、感应电流的方向
电流的方向与____磁__场__方向 和___导__体__切_割__磁__感_线__运__动____方向 有关。
4、感应电流产生的条件
（1）电路闭合
（2）一部分导体在磁场里做切割 磁感线的运动
5、电磁感应中能量的转化
机械能转化为电能
课堂小结
1．闭合电路的一部分导体在磁场中做切割磁 感线运动时，导体中就会产生感应电流， 这是一 种电磁感应现象。
2．发电机利用了电磁感应原理发电，将其他 情势能转化为电能。
2、频率是50Hz
3、1个周期内电流方向变化2 次，1s内电流的方向变化100 次。
电磁感应现象的应用
变压器
自行车测速器 不用电手电筒
例：如图是动圈式麦克风的结构示意图。当 你对着它说话或唱歌时，人声带由于_______ 而产生的声音，通过__________传播到膜片， 使膜片以及与膜片相连的线圈在磁场中运动， 线圈的这种运动能产生随着声音变化而变化 的___________，线圈在运动中能量的转化情 况是_____________。
是不是导体在磁场中做什么样的 运动都可以产生电流呢？
导线运动情况
水平向左
水平向右 斜向上运动 斜向下运动
上下运动
20.5 磁生电—2020秋人教版九年级物理全册教学课件(共15张PPT)
（3）发电机发电的过程是其他形式能转化为 电能的过程。
20.5 磁生电—2020秋人教版九年级物理全 册教学 课件(共 15张PP T)
20.5 磁生电—2020秋人教版九年级物理全 册教学 课件(共 15张PP T)
课堂小结
电磁感应 闭合电路的一部分导体在磁场中做切割磁感线运动时
，导体中就产生电流。这种现象叫做电磁感应，产生
20.5 磁生电—2020秋人教版九年级物理全 册教学 课件(共 15张PP T)
20.5 磁生电—2020秋人教版九年级物理全 册教学 课件(共 15张PP T)
3．发电机工作原理 （1）发电机的构造 发电机由转子和定子两部分组成。 大型发电机一般采用磁极旋转的方式来发电。
大 型 发 电 机 安 装 转 子
20.5 磁生电—2020秋人教版九年级物理全 册教学 课件(共 15张PP T)
3．电磁感应现象的应用
20.5 磁生电—2020秋人教版九年级物理全 册教学 课件(共 15张PP T)
变压器
自行车测速器 不用电手电筒
20.5 磁生电—2020秋人教版九年级物理全 册教学 课件(共 15张PP T)
次数
1 2 3 4 5 6
实验 条件
指针 摆动情况
开关断开， 无论导线做何运动
不摆动
开关闭合， 导线保持静止。 开关闭合， 部分导线只做上下运动。
不摆动 不摆动
开关闭合， 部分导线只做斜向上运动。 摆 动
开关闭合， 部分导线只做斜向下运动。
摆
动
开关闭合， 部分导线只做左右运动。
摆动
20.5 磁生电—2020秋人教版九年级物理全 册教学 课件(共 15张PP T)
知识点二、发电机
202X人教版九年级物理下册课件第二十章 第5节 磁生电 (共25张PPT)
基本规律：
（1）产生感应电流的条件是：导体运动时要切割磁感线
；
电路要是闭合回路
。
（2）发电机是根据 电磁感应现象 制成的。发电机发电的实
质是 其它形式的能 转变成电能的过程。
1. 产生感应电流的条件是（ C ）
1.
A． 导体在磁场中运动 B． 导体在磁场中做切割磁感线运动 C． 闭合电路的一部分导体做切割磁感线运动 D． 闭合导体在磁场中做切割磁感线运动
发电机是根据 电磁感应
原理工作的 是机械能
转化为电能 的机器
发电机
动画演示：发电机原理
b
a
c
Bd
A①
②
③
④
ab和cd不断做切割磁感线运动，由于磁感线方向是不 变的，而ab和cd的运动方向总是相反，并且不断改变， 于是线圈和外部电路就有了方向不断改变的感应电流
2．交变电流
交流发电机产生的电流是交变电流，简称交流。 在交变电流中，电流在每秒内周期性变化的次 数叫做频率。 我国电网以交流供电，频率50赫兹。
A、500次
B、50次
C、100次
D、1000次
8.交流发电机线圈内和外电路中的电流分别是（ B ）
A、交流电和直流电
B交流电和交流电
C直流电和交流电
D直流电和直流电
9.此装置是什么机器？工作原理是什么？工作时能量 的转化情况怎样？
发电机 电磁感应原理
机械能转化为电能
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。2 1.2.2621.2.26Friday, February 26, 2021
义务教育教科书（人教）九年级物理下册
20.5 磁生电—人教版九年级物理全一册课件
发电机的结构及工作原理
ab边向右运动，cd边向左运 动，二者瞬间运动方向与磁感 应方向平行，不切割磁感线， 电路中没有电流。电流表指针 不转动。
线圈每转一周， 电流方向变两次。
叫 什 么 呢 ？
线圈运动的后半周中，ab边向上 运动，cd边向下运动，导体切割 磁感线，电路中有电流，根据右 手定则，电流表向左偏转。
摆动 摆动 基本不动
探究什么情况下磁能生电
八、实验分析
把磁感线想象成一根根线，导线想象成一把刀，当刀上下运动时，线没有变化；当左、 右、斜上、斜下运动时，刀就会切割磁感线。
九、实验结论
当闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。 实验中还发现电流表指针的偏转方向不断变化，说明产生的电流方向发生变化，那么 感应电流方向与什么因素有关呢？
机械能转化为电能 电源
课堂小结
1、什么情况下磁能生电？（产生感应电流的条件）
电路是闭合的 一部分导体做切割磁感线运动
2、感应电流的方向与什么因素有关？ 与导体切割磁感线的运动方向和磁场方向有关。
3、发电机的工作原理: 电磁感应现象
4、发电机的能量转化: 机械能转化为电能
5、交流电的定义: 大小和方向都是变化的电流
交变电流
1、定义：大小和方向都是变化的电流。 大小和方向不发生改变的电流叫做直流电。
4、我国供生产和生活用的交流电的周期和频率：
生活中的发电机
伴 随 着 能 量 的 转 化
直流电动机和交流发电机的区别：
直流电动机
交流发电机
原理
磁场对电流的作用制成的 电磁感应原理制作的
能量转化 在电路中的作用
电能转化为机械能 用电器
【解答】
人教版九年级物理全一册205 磁生电 课件22张
交流电 线圈转动时，电流表的指针左右摆动，说 明电路产生的电流方向是 不断变化的
这样的电流叫交变电流，简称交流电（ AC ）
在交变电流中，电流在每秒内周期性变化 的次数叫频率，单位：赫兹符—Hz
交流电
我国供生产和生活用的交流电频率是 50 Hz。即 1 s 内有 50 个周期，交流电的方向每 周期改变 2 次。
习题巩固：
闭合电路中的一部分导体在磁场中运动，如 图所示，根据 A图所示的情况，分别在 B、C、D图 中画出磁场方向、感应电流方向或导体运动方向 。
N ×
S
精彩课堂
收
? 这
获节
？课
有
什
么
频率为50Hz 的交流电，电流方向1s内改 变100 次。
发电机 发电机原理： 电磁感应现象
发电机发电过程，把 机械能转化为电能
实际发电机构造：转子 定子
大型发电机采取的是线圈不动，磁极旋 转的方式来发电。这种发电机叫旋转磁极 式发电机。
发电机：
1、原理：
闭合电路的一部分导体在磁场中做切割磁感线运动 而产生感应电流
1、由于闭合电路的一部分导体在 磁场做中 切割磁运感动线而产生电流的现象，是
一种电磁感应现象，产生的电流叫做 感应。电流
2、产生感应电流的条件是 闭合电路的和一部分 切割磁。感线
3、感应电流的方向与 切割磁感线和的方向 磁场。方向
4、电磁感应现象是将 动（机能械转）化为 能。电
发电机
观察手摇发电机的模型，了解它的构造
器材？
+G
_
磁生电
操作方法
现象
将导体水平放置 (电流表) 在磁场中
导体不动
导体竖直向上或 向下运动
磁生电人教物理九年级下册PPT课件
课堂检测
基础巩固题
3.如图是一模拟风力发电的模型。电动机通电时，风扇a高速转动 产生风力模拟自然风，风扇b在风力作用下带动发电机发电，同 时与发电机相连的小灯泡发光。下列说法正确的是（ B ） A．电动机转动时把机械能转化为电能 B．发电机是利用电磁感应现象工作的 C．电池电压降低时，风扇a的转速不会改变 D．风力大小不会影响小灯泡发光亮度
N
N
S
S
N
.
×
×
.
没电流
S
S
A
B
N
N
S
C
D
E
探究新知 知识点 2 发电机
发电机发出的电流的大小和方向是变化的。
点 击
小灯泡发光说明电
观
路中有了电流。线
看
交
圈转得越快，小灯
流
发பைடு நூலகம்
泡越亮，说明感应
电 机
电流越大。
探究新知 交流发电机的工作过程
原理 电磁感应现象
• 线圈转动一周，电流方向改变2次。 交流发电机产生的电流是交变电流， 简称交流。
• 在交变电流中，电流在每秒内周期 性变化的次数叫做频率。
点击观看交流发电机
探究新知
铜环 电刷
当线圈在前半周转动时，电 流表指针偏转，表明电路中产 生了电流；当线圈在后半周转 动时，切割磁感线方向相反， 电流表指针偏转方向相反。
发电机发电的过程是其他形式能转化为电能的过程。
探究新知
交流发电机与直流发电机
点
击
2.电动机是消耗电能而输出机
观
械能(把电能转化成机械能)；发
看
电机是消耗机械能而输出电能。
巩固练习
连接中考 1. （2018•株洲）图为交流发电机原理图，线圈在磁场中转动，则 （ B） A．两磁极间的磁场方向向左 B．线圈在磁场中切割磁感线 C．通过灯泡的电流方向不变 D．线圈一定不受磁场力作用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁场
闭合电路
组成以上的电路，做各种尝试，看能否产生电流？ 如果不能，可能是因为什么？
有可能是电流太小或方法不对。
如果是因为电路中产生的电流太小，你有什 么办法改进实验？
检流计
增强磁场
线圈
通过实验发现：当导线在磁场中运动时，电路 中会产生电流。
是不是导体在磁场中做什么样的运动都可以产 生电流呢？
导线运动情况
第二十章 电与磁
第5节 磁生电
情景 引入
合作 探究
课堂 小结
随堂 训练
情景引入
奥斯特实验
电
磁
发电机是如何发电的呢？
水力发电 风力发电
火力发电
奥斯特发现电流的磁效应后，许多科学家都在思 索：既然电流能产生磁，那么磁能否产生电呢？
英国物理学家法拉第在10年中 做了多次探索，1831年终于取 得突破，发现了利用磁场产生 电流的条件和规律。
目录
01
单击添加标题
02
单击添加标题
03
单击添加标题
04
单击添加标题
01 点击添加文字
点击此处添加标题
您的内容打在这里，或者通过复制您的文本后， 在此框中选择粘贴，并选择只保留文字。在此 录入上述图表的综合描述说明。
点击此处添加标题
您的内容打在这里，或者通过复制您的文本后， 在此框中选择粘贴，并选择只保留文字。在此 录入上述图表的综合描述说明。
变压器
自行车测速器 不用电手ቤተ መጻሕፍቲ ባይዱ筒
各种各样的发电机 水力发电机
风力发电机
火力发电机
便携发电机
探究点二 发电机
1．发电机发出的电流的大小和方向是变化的。
（1）观察手摇发电机的 构造；
（2）观察发电机对小灯 泡亮度的影响。
小灯泡发光说明电路中有了电流。线圈转得 越快，小灯泡越亮，说明感应电流越大。
（3）检验手摇发电机电流方向的变化。
才能产生感应电流 。
以下赠品教育通用模板
前言
您的内容打在这里，或者通过复制您的文本后，在此框中选择粘 贴，并选择只保留文字。在此录入上述图表的综合描述说明。您 的内容打在这里，或者通过复制您的文本后，在此框中选择粘贴， 并选择只保留文字。在此录入上述图表的综合描述说明。 您的内容打在这里，或者通过复制您的文本后，在此框中选择粘 贴，并选择只保留文字。在此录入上述图表的综合描述说明。您 的内容打在这里，或者通过复制您的文本后。
大型发电机安装转子
（2）工作原理
铜 环
电 刷
当线圈在前半 周转动时，电流表 指针偏转，表明电 路中产生了电流； 当线圈在后半周转 动时，切割磁感线 方向相反，电流表 指针偏转方向相反。
（3）发电机发电的过程是其他形式能转化为电能 的过程。
550 MW大型发电机组转子吊装 电站实景
发电机与电动机的比较
动机”或“发电机”）。
5. 下图是探究电磁感应现象的实验装置，装置中
的直铜线ab通过导线接在灵敏电流计的两接线柱上，
当让ab迅速向上运动时，电流表指针 不偏转 ；将ab
改为向左运动时，电流表指针 偏转 (前两空均选填
“偏转”或“不偏转”)；实验时开关应闭该合
，
实验结果表明: 闭合电路的部分导体切割磁感线，
2．发电机利用了电磁感应原理发电，将其他 形式能转化为电能。
随堂训练
1.在图6所示的实验装置中，能够用来研究产生感
应电流的条件的是
（A ）
2.如右图所示,要使流过灵敏电流计的电流反向,
下列措施中可行的是
（ A）
①只将磁场反向 ②只将线圈的运动方向反向 ③同时将磁场和线圈的运动方向反向 ④增加磁铁的磁性或线圈匝数 A．①② B．②③ C．①③ D．①④
3.如图所示的四个图的装置可以用来演示物理
现象，则下列表述正确的是
（C ）
A．图甲可用来演示电磁感应现象
B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应
D．图丁可用来演示电磁铁的磁性强弱与电流大
小的关系
图甲
图乙
图丙
图丁
4.当扬声器中的线圈通过的电流方向如图所示
时，线圈向左运动；那么电流方向改变时，线圈 将向 右 运动；如此反复，线圈带动纸盆 振动 而 发声。与扬声器原理相似的是电动机（选填“电
您的内容打在这里，或者通过复制您的文本后，在此框中选择粘 贴，并选择只保留文字。在此录入上述图表的综合描述说明。
您的内容打在这里，或者通过复制您的文本后，在此框中选择粘 贴，并选择只保留文字。在此录入上述图表的综合描述说明。
点击此处添加标题
您的内容打在这里，或者通过复制您的文本后， 在此框中选择粘贴，并选择只保留文字。在此 录入上述图表的综合描述说明。
点击此处添加标题
您的内容打在这里，或者通过复制您的文本后， 在此框中选择粘贴，并选择只保留文字。在此 录入上述图表的综合描述说明。
您的内容打在这里，或者通过复制您的文本后，在此框中选择粘 贴，并选择只保留文字。在此录入上述图表的综合描述说明。
电流表指针摆动情况
水平向左
向右摆动
水平向右 斜向上运动
向左摆动 摆动
斜向下运动
摆动
上下运动
基本不动
电磁感应现象 1．闭合电路的一部分导体在磁场中做切割磁感线 运动时，导体中就产生电流，这是一种电磁感应现 象。
把磁感线想象成 一根根线，导线想象 成一把刀。
2．电路中产生的电流叫做感应电流。
3．电磁感应现象的应用
电动机
发电机
结
定子和转子
构
能 电能转成机械能 量 转 换
机械能转成电能
原 通电线圈在磁场
理
里转动
电磁感应
分
交流发电机
类
直流发电机
交流发电机 直流发电机
生活中的物理 话筒
功放器
扬声器
电磁感应现象 与发电机原理相同
通电导体在磁场中受力 与电动机原理相同
课堂小结
1．闭合电路的一部分导体在磁场中做切割磁 感线运动时，导体中就会产生感应电流， 这是一 种电磁感应现象。
二极管交替发光，说明产生的电流方向不停 在改变。
观察手摇发电机的模型，了解它的构造
2．交变电流
交流发电机产生的电流是交变电流，简称交流。 在交变电流中，电流在每秒内周期性变化的次 数叫做频率。 我国电网以交流供电，频率50赫兹。
3．发电机工作原理 （1）发电机的构造: 发电机由转子和定子两部分组成。 大型发电机一般采用磁极旋转的方式来发电。
根据这个发现，后来发明了发 电机，使人类大规模用电成为可 能，开辟了电气化的时代。
法拉第
法拉第（Michael Faraday， 1791—1867），英国物理学家、 化学家。
在1821—1831年间，法拉第 进行了多次实验，发现了电磁感 应现象。
探究点一 什么情况下磁能生电
实验探究
检测是否 有电流
