综合验光仪投影图标祥解素材

  • 格式：ppt
  • 大小：1.95 MB
  • 文档页数：31

下载文档原格式

  / 31

合集下载

综合验光仪投影图标祥解素材共33页

综合验光仪投影图标祥解素材共33页
综合验光仪投影图标祥解素材
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
60、人民的幸福是至高无个的法。— —西塞 罗
21、要知道对好事的称颂过于夸大，也会行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚

5各种视标功能介绍

5各种视标功能介绍

第三节验光投影仪中各种视标功能介绍，它们是怎样与综合验光仪搭配来做“视觉”检查1.投影仪视力表视标2.投影仪散光视标3.投影仪测试矫正度功能视标4.立体、融像功能测试视标5.斜视功能测试视标较好投影仪的视标各种各样，种类繁多，功能十分齐全，对于验光来说，对知道每一种视标的作用要与使用方法十分重要，要详知使用目的与使用方法，才能让您更好的为广大视觉患者进行专业的服务。

由于有些设备设计有所区别，特别是偏光视标视标，不同的设备看到的现象可能不同，这里只介绍其中的一种情况而已。

一、投影仪视力表视标1.E字视力表，它是一样我国内最常见的视标，以左右上下来判断患者视力功能，大部分投影仪的E字视标是标准对数视力表。

小数视力记录范围有：0.1、0.16、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0、1.2、1.5、2.0。

它的范围十分广，方便验光员们准确的记录患者的视力状态。

2.C形视力表（也叫开口圆坏视力表、Landolt环），它在国外是比较流行的，它是以八个方向来判断患者视力功能，大部分投影仪都有这样的视力表，但是我国很少人使用，老是认为此视力表太难判认，对屈光矫正度数没有信心，但是C形视力能较准确的反映视力状态，视力标准定义是很精确，每个环的缺口就是为1个视角。

更符合人眼的视力要求。

它一般在投影仪的视力记录范围（小数）有：0.05、0.1、0.16、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0、1.2、1.5、2.0。

观点：由于E字视力表与C字视力表设计上不同，C字视力表要求更高，更科学，E字视力表的1.0视力只有C字视力表的0.8＋左右，而C字视力表的1.0视力相当于E字视力表的1.2视力。

但目前国内绝大多数都在用E字视力表，为了方便对比，建议用E字视力表为基础。

当然，C字视力表更科学，更可靠。

3.数字视标或是英文视标、儿童视标，它主要是方便患者看，方便与患者交流与沟通，用语音来回答，以回答正确否来判断视力状态。

综合验光仪__基本结构PPT演示课件

综合验光仪__基本结构PPT演示课件
14
内置辅镜功能盘
内置辅镜功能盘 标有功能镜片的英文缩写 相应缩写置于垂直位 则 相应镜片置于视孔的位置
15
O 、 O open aperture 无镜片或平光 镜片
16
OC occluded 遮盖片
17
R retinoscopy lens 视网膜检影镜片 通常为+1.50D 适用于 工作距离67cm的检影检查
片，提高验光效率
36
视力视标
配合镜片：球镜和柱镜
测试方式：单眼或双眼
测试目的：测定裸眼视力，定量分析被测眼戴矫正镜片后的 屈光矫正状态
37
散光盘视标
配合镜片：圆柱透镜片
测试方式：单眼测试
测试目的：定量分析被测眼散光的轴位和焦度
38
红绿视标
配合镜片：球镜
测试方式：单眼或双眼
测试目的：定量分析球镜试片的矫正焦度
28
交叉圆柱镜（JCC）
焦度只 有０.２５
翻转手轮 负柱镜轴向
29
外置辅镜 旋转棱镜
• 内环 内镶三棱镜透镜 • 外环 标注三棱镜底向的刻度 通常将０
位指向垂直或水平方向
• 底向手轮 旋转时改变棱镜的度数 可以
在游标处直接读出 通常用于定量分析检测斜视 隐斜视以及检
查集合与分散功能
30
调整部件
焦度的检测和老视的检测
23
RMH 红色水平马氏杆透镜，用于检测垂 直向隐斜视
用于检测 水平向隐 斜视
24
ＷＭＨ 无色水平马氏杆透镜，用于
检测垂直向隐斜视
用于检测 水平隐斜视
25
６Ｕ ６底向上三棱镜，与旋转棱镜配 合检测远水平隐斜视近水平隐斜视及 AC/A
26

综合验光仪投影图标祥解素材PPT文档33页

综合验光仪投影图标祥解素材PPT文档33页

31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
综合验光仪投影图标祥解素材
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
Hale Waihona Puke •10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。

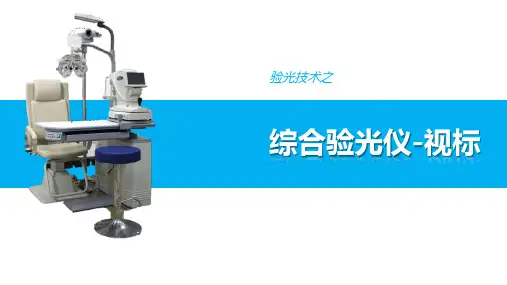

12综合验光仪-视标

12综合验光仪-视标

验光技术之综合验光仪-视标认识综合验光仪投影远视标（投影仪）认识综合验光仪视标遥控认识综合验光仪常用视标：(E字、C形、数字、字母、图形视标)1.配合试片:球、柱镜验光试片。

2.测试方式:单眼或双眼测试。

3.测试目的:测定裸眼视力，矫正视力分析验证。

认识综合验光仪散光盘视标1.配合试片:柱镜验光试片。

2.测试方式:单眼检测。

3.测试目的:检测散光眼轴位及焦度。

认识综合验光仪红绿视标1.配合试片:球柱镜验光试片。

2.测试方式:单眼检测。

3.测试目的:定量分析验光试片矫正焦量。

认识综合验光仪远交叉视标1.配合试片:球柱镜验光试片及.50交叉圆柱镜。

2.测试方式:单眼检测。

3.测试目的:定量分析验光试片矫正焦量。

认识综合验光仪蜂窝视标1.配合试片:.25交叉圆柱镜及验光试片。

2.测试方式:单眼检测。

3.测试目的:定量分析柱镜验光试片的轴位及焦量。

认识综合验光仪偏振红绿视标1.配合试片:偏振滤镜及验光试片。

2.测试方式:双眼检测3.测试目的:定量分析双眼验光试片屈光状态是否平衡。

认识综合验光仪偏振平衡视标1.配合试片:偏振滤镜及验光试片。

2.测试方式:双眼检测。

3.测试目的:定量分析双眼验光试片屈光状态是否平衡。

认识综合验光仪worth 四点视标1.配合试片:红、绿色滤光镜片。

2.测试方式:双眼测试。

3.测试目的:双眼同时视功能及融合力。

认识综合验光仪立体视视标1.配合试片:偏振滤镜。

2.测试方式:双眼测试。

3.测试目的:定量分析双眼立体视功能。

认识综合验光仪水平、垂直对齐视标1.配合试片:偏振滤镜。

2.测试方式:双眼测试。

3.测试目的:定性分析双眼同时视功能及水平或垂直向隐斜视，定量分析双眼影像不等。

认识综合验光仪光斑视标（马氏杆视标、maddox rod test）1.配合试片:垂直或水平马氏杆镜片及旋转棱镜。

2.测试方式:双眼测试。

3.测试目的:定量分析隐斜视。

认识综合验光仪偏振十字视标1.配合试片:偏振滤镜及旋转棱镜。

综合验光仪基本结构[可修改版ppt]

综合验光仪基本结构[可修改版ppt]
• 柱镜轴向手轮 在柱镜焦度手轮外环，其
基底部有柱镜轴向游标和刻度，旋转该手 轮能调整轴向．
注意：该手轮周围的轴向刻度跟视孔周 围以及交叉圆柱镜的轴向刻度是一致联动 的
柱镜的调整
联动 柱镜轴向手轮 柱镜焦度手轮
内置辅镜手轮
内置辅镜手轮 位于验光 盘外上方 每旋动一次更 换一种功能镜片
内置辅镜功能盘
水平对齐视标
配合镜片：偏振镜片 测试方式：双眼 测试目的：定性分析同时视功能及水平向隐斜视，定量分析
双眼影象不等
垂直对齐视标
配合镜片：偏振镜片 测试方式：双眼 测试目的：定性分析同时视功能及垂直向隐斜视，定量分析
双眼影象不等
马氏杆视标
配合镜片：垂直或水平马氏杆透镜联合旋转棱镜 测试方式：双眼 测试目的：定量分析隐斜视
• 综合验光仪的总体结构包括控制台支架结
构座椅验光盘和远近视标等部件．
• 综合验光仪
验光盘
视孔 主透镜组
球镜组 柱镜组
内置辅镜 外置辅镜 调整部件
交叉圆柱镜 旋转式棱镜
支撑调整部件
视标
投影远视标 近视标
验光盘
• 俗称“肺头”或“牛眼” • 是综合验光仪上跟操作者最密切相关的部
分
• 附设视孔、主透镜组、内置辅镜、外置辅
位指向垂直或水平方向
• 底向手轮 旋转时改变棱镜的度数 可以
在游标处直接读出 通常用于定量分析检测斜视 隐斜视以及检
查集合与分散功能
调整部件
• 垂直平衡手轮及垂直平衡游标 • 光心距手轮及光心距读窗（调整瞳距） • 额托手轮及镜眼距读窗 用于调整并测定
眼前主点到镜片后顶点间的距离
• 集合掣 用于调整双侧验光盘的集合角度
A表示翻转手轮轴向．

《综合验光仪使用》课件

《综合验光仪使用》课件

02
对于特殊患者，如高度 近视、散光等，需要更 加细致和耐心地操作。
03
在操作过程中，要保持 清洁卫生，避免交叉感 染。
04
在使用过程中，如遇问 题，应及时向专业人员 请教或寻求帮助。
04
综合验光仪的保养与维护
日常保养
清洁镜头
每天使用柔软的镜头纸轻轻擦拭 镜头表面，保持镜头清洁无污渍
。
检查仪器状况
仪器稳定性良好，能够长时间保持测 量结果的准确性。
03
综合验光仪的使用方法
准备工作
确保验光室环境明亮 、安静，符合验光要 求。
准备必要的工具和材 料，例如镜片、视力 表、笔、纸张等。
检查综合验光仪是否 完好，确保仪器各部 件正常工作。
操作流程
调整综合验光仪至合适 位置，确保患者坐姿舒
适。
01
根据初步验光结果，选 择合适的镜片进行进一
《综合验光仪使用》ppt课件
contents
目录
• 综合验光仪简介 • 综合验光仪的结构与功能 • 综合验光仪的使用方法 • 综合验光仪的保养与维护 • 综合验光仪的应用案例
01
综合验光仪简介
综合验光仪的定义
综合验光仪是一种用于检查和矫正视 力的专业设备，通过精密的仪器和科 学的方法，可以对眼睛的各种功能进 行全面的检测和分析。
01
总结词：比较分析
02
详细描述：对市场上不同品牌的 综合验光仪进行比较分析，包括 性能、价格、优缺点等方面，帮 助用户选择合适的综合验光仪。
THANKS
感谢观看
步的精确调整。
03
根据测试结果，调整镜 片参数，直至达到最佳
矫正效果。
05
进行初步的视力检查和 屈光度测量，确定患者

综合验光仪 ppt课件

综合验光仪 ppt课件

散光盘视标
12
散光检测
1、嘱被测者指出清晰的标线方位，旋动柱镜试片的轴向手 轮，确定轴向，依据是乘30法则或对称互换规则。
2、以-0.25D为梯度增减柱镜度数，直至散光盘各轴向的标 线清晰度一致。
轴向手轮
有散光(180 轴向)
无散光
13
红绿测试
测试方法
投放0.6~1.0视标；投影红绿 双色灯片，覆盖于0.6~1.0的视标 上；遮盖左眼，进行右眼红绿测 试；为减少不必要的调节，请被检 者先看绿色区域，后看红色区域， 再看绿色区域。
3、若右眼看到红色纵向亮线在左，左眼看到白色点光源在右，则双眼显示 交叉性复视，证实被检双眼为外隐斜视。
4、规律是：影不交叉眼交叉，影交叉眼不交叉（交外同内）。
内隐斜
外隐斜
43
隐斜视和固视差异的检查
（马氏杆透镜结合旋转式棱镜检测）
隐斜视的定量分析
1、内隐斜视，将左侧视孔前的旋转棱镜的底向，以0.5△为梯 度向外侧转动，被检者可见点光源逐渐向红色纵向亮线移动，直到两者重合，读 出所转动的量值，是为患眼的内隐 斜量。
影象不等。 2、若仅有垂直或水平方向的影象不等，则诊为双眼单向影象
不等。 3、若垂直和水平方向影象不等的量值不对称，则诊为双眼非
对称影象不等。
双眼各向影象不等
双眼非对称影象不等
双眼影象不等的定性分析 33
双眼视觉检测——双眼单视的检查
双眼单视
同一固视目标可以被双眼同时感知，并在视觉中枢整合 为一个完整的有立体感的目标像。
14
第一次红绿测试
比较两区内的视标是否一样黑亮。 1、若称红色区域更亮黑，则增加负
(或减去正)0.25D，直至红色区域 与绿色区域内的视标一样亮黑。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合验光仪投影图标祥解
（图列HOYA CP－300）
1）儿童视标
2）散光盘视标
• ⑴ 配合镜片 圆柱透镜 验光试片 • ⑵ 测试方法 单眼测试 • ⑶ 定量分析被测眼散 光所在的轴向和焦度 • ⑷ 确定办法 以黑细 而清晰的标线的轴向 所对应的数字×30即 为其散光的轴向
3）红绿视标
• ⑴ 配合镜片 球镜 验光试片 • ⑵ 测试方法 单眼 测试 • ⑶ 定量分析球镜验 光试片矫正焦量 • ⑷ 注意 比较红绿 视标亮度，遵循红 加绿减原则
右上隐斜或左下隐斜 •
右下隐斜或左上隐斜
测定垂直隐斜视时，将棱镜的0位放置于水平向， 定性为右上隐斜或左下隐斜将棱镜底向游标以0.5△为 梯度向上方转动直到左眼看到的横线向下移动到视标 中心位置，此时三棱镜底向游标所指向的刻度即为被 测眼右上隐斜或左下隐斜量值。定性为右下隐斜或左 上隐斜将棱镜底向游标以0.5△为梯度向下方转动方法 同上。
双眼内置偏振滤镜所见的立体视标
内置P135°偏振滤镜右眼所见
内置P45°偏振滤镜左眼所见
双眼内置偏振滤镜所见的立体视标
10)十字环形视标
• ⑴ 配合镜片 红色滤 光镜片和绿色滤光镜 片 • ⑵ 测试方法 双眼测 试 • ⑶ 定性分析被测双眼 同时视功能 • ⑷ 定量分析隐斜视
内隐斜1△
内隐斜2△
内置P45°偏振滤镜左眼所见
内置P135°偏振滤镜右眼所见
内置P45°偏振滤镜左眼所见
9)立体视视标
• ⑴ 配合镜片偏振滤 镜 • ⑵ 测试方法 双眼测 试 • ⑶定量分析被测眼 立体视功能 • ⑷可以辅助诊断隐 斜视
波特PACP-6000
豪雅 CP-300
内置P135°偏振滤镜右眼所见
内置P45°偏振滤镜左眼所见
外隐斜
若被测双眼为单向性的水平或垂直隐斜，可将旋转 棱镜移放于左（或右）眼前，测定水平隐斜视，将 棱镜的0位放置于垂直向，定性为内隐斜将棱镜底向 游标以0.5△为梯度向外侧转动直到左眼看到的横线 向右移动到视标中心位置，此时三棱镜底向游标所 指向的刻度即为被测眼内隐斜量值。定性为外隐斜 将棱镜底向游标以0.5△为梯度向内侧转动方法同上。
内隐斜合并右上隐斜或 左下隐斜
此两种测量方法同上所述。
11) 十字固视视标
• ⑴ 配合镜片 偏振滤 镜 • ⑵ 测试方法 双眼测 试 • ⑶ 定性分析被测双 眼固视差异
右眼戴P135°偏振滤镜所见
左眼戴P45°偏振滤镜所见
右眼正固视差异
左眼正固视差异
右眼上固视差异
右眼下固视差异
双眼同时注视时，融合机能迫使双眼中心区影像重 合，而双眼周边分视后隐斜视眼仍右眼位偏斜的倾向， 但为了维持中心区固视环影像的双眼单视，隐斜视眼 在一定限度上异黄斑位对应圈的外周边来满足与对应 的固视影像的融合，故隐斜视眼周边视网膜所见的短 线可适量偏离中心固视点形成固视差异，此现象提示 了隐斜视眼的眼别，在用三棱镜进行矫正时，可以考 虑将更多的矫正量分配到患眼。
内隐斜3△
外隐斜1△
右下隐斜或左上隐斜
右上隐斜或左下隐斜
11)偏振十字视标
• ⑴ 配合镜片 偏振滤 镜联合旋转棱镜 • ⑵ 测试方法 双眼测 试 • ⑶ 定性分析被测双 眼同时视功能 • ⑷ 定量分析隐斜视
内置P135°偏振滤镜右眼 所见
内置P45°偏振滤镜左眼所见
右眼黄斑抑制
左眼黄斑抑制
内隐斜
• ⑴ 配合镜片偏振滤 镜 • ⑵ 测试方法 双眼 测试 • ⑶ 定性分析被测眼 同时视功能及垂直 向隐斜视 • ⑷ 定量分析双眼影 像不等
8)水平对齐视标
• ⑴ 配合镜片偏振滤 镜 • ⑵ 测试方法 双眼测 试 • ⑶ 定性分析被测眼 同时视功能及垂直向 隐斜视 • ⑷ 定量分析双眼影 像不等
内置P135°偏振滤镜右眼所见
共同性外斜视
共同性内斜视
右眼视网膜周边 受抑制
谢谢！
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知 有许多书籍还能培养我们的道德情操， 给我们点状视标
• ⑴ 配合镜片 交叉圆 柱透镜和圆柱透镜验 光试片 • ⑵ 测试方法 单眼测 试 • ⑶ 定量分析柱镜验 光试片矫正焦量 • ⑷ 一般用于精确测 量散光度数和轴向
5）偏振红绿视标
• ⑴ 配合镜片 偏振滤 镜联合球镜验光试片 • ⑵ 测试方法 双眼测 试 • ⑶ 定量分析被测双眼 戴验光试片后屈光状 态是否平衡 • ⑷ 即为双眼平衡测试
6)Worth四点视标
• ⑴ 配合镜片 红色滤光镜 片和绿色滤光镜片 • ⑵ 测试方法 双眼测试 • ⑶ 定量分析被测双眼同 时视功能及融合能力 • ⑷ 注意 本检测方法尚能 检测不全黄斑抑制和交替 性抑制等
双眼融合功能障碍
右眼加红色滤光镜片所见
左眼黄斑抑制
左眼加绿色滤光镜片所见
右眼黄斑抑制
7)垂直对齐视标
内隐斜合并右下隐斜或左 上隐斜
外隐斜合并右上隐斜或左 下隐斜
若被测双眼为水平隐斜合并垂直隐斜的多向隐斜 视，可将旋转棱镜分别移放于左眼和右眼前，右 侧旋转棱镜的0位放置于水平向用于测定垂直向隐 斜视;将左侧棱镜的0位放置于垂直向，用于测定 水平向隐斜，测定方法同单向性隐斜视，兹不赘 述。
外隐斜合并右上隐斜或 左下隐斜
