钢筋焊接焊条使用标准

1 总则1.0.1为了在钢筋焊接施工中采用合理的焊接工艺和统一质量验收标准，做到技术先进，确保质量，制订本规程。

1.0.2本规程适用于建筑工程混凝土结构中的钢筋焊接施工及质量检验与验收。

1.0.3从事钢筋焊接施工的焊工必须持有焊工考试合格证书，才能上岗操作。

1.0.4在进行钢筋焊接施工及质量检验与验收时，除按本规程规定执行外，尚应符合国家现行有关强制性标准的规定。

2 术语2.0.1钢筋电阻点焊 resistance spot welding of reinforcing steel bar 将两钢筋安放成交叉叠接形式，压紧于两电极之间，利用电阻热熔化母材金属，加压形成焊点的一种压焊方法。

2.0.2钢筋闪光对焊 flash butt welding of reinforcing steel bar 将两钢筋安放成对接形式，利用电阻热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法2.0.3钢筋电弧焊 arc welding of reinforcing steel bar 以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。

2.0.4钢筋窄间隙电弧焊 narrow-gap arc welding of reinforcing steel bar 将两钢筋安放成水平对接形式，并置于铜模，中间留有少量间隙，用焊条从接头根部引弧，连续向上焊接完成的一种电弧焊方法。

2.0.5钢筋电渣压力焊 electroslag pressure welding of reinforcing steel bar 将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。

2.0.6钢筋气压焊 gas pressure welding of reinforcingsteel bar 采用氧乙炔火焰或其他火焰对两钢筋对接处加热，使其达到塑性状态（固态）或熔化状态（熔态）后，加压完成的一种压焊方法。

1 总则1.0.1为了在钢筋焊接施工中采用合理的焊接工艺和统一质量验收标准，做到技术先进，确保质量，制订本规程。

1.0.2本规程适用于建筑工程混凝土结构中的钢筋焊接施工及质量检验与验收。

1.0.3从事钢筋焊接施工的焊工必须持有焊工考试合格证书，才能上岗操作。

1.0.4在进行钢筋焊接施工及质量检验与验收时，除按本规程规定执行外，尚应符合国家现行有关强制性标准的规定。

2 术语2.0.1钢筋电阻点焊resistance spot welding of reinforcing steel bar将两钢筋安放成交叉叠接形式，压紧于两电极之间，利用电阻热熔化母材金属，加压形成焊点的一种压焊方法。

2.0.2钢筋闪光对焊flash butt welding of reinforcing steel bar将两钢筋安放成对接形式，利用电阻热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法2.0.3钢筋电弧焊arc welding of reinforcing steel bar以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。

2.0.4钢筋窄间隙电弧焊narrow-gap arc welding of reinforcing steel bar将两钢筋安放成水平对接形式，并置于铜模内，中间留有少量间隙，用焊条从接头根部引弧，连续向上焊接完成的一种电弧焊方法。

2.0.5钢筋电渣压力焊electroslag pressure welding of reinforcing steel bar将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。

2.0.6钢筋气压焊gas pressure welding of reinforcingsteel bar采用氧乙炔火焰或其他火焰对两钢筋对接处加热，使其达到塑性状态（固态）或熔化状态（熔态）后，加压完成的一种压焊方法。

《钢筋焊接及验收规程》JGJ18-20033.0.3电弧焊所采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117 或《低合金钢焊条》GB/T5118 的规定，其型号应根据设计确定；若设计无规定时，可按表 3.0.3选用。

表3.0.3 钢筋电弧焊焊条型号4.1.1钢筋焊接时，各种焊接方法的适用范围应符合表4.1.1 的规定。

表4.1.1 钢筋焊接方法的运用范围续表4.1.1 钢筋焊接方法的运用范围注：1 电阻电焊时，使用范围的钢筋直径系指2根不同直径钢筋交叉叠接中较小的钢筋直径；2 当设计图纸规定对冷拔低碳钢丝焊接网进行电阻点焊，或对原RL540钢筋(Ⅳ级)进行闪光对焊时，可按本规程相关条款的规定实施；3 钢筋闪光对焊含封闭环式箍筋闪光对焊。

4.3.2 连续闪光焊所能焊接的钢筋上限直径，应根据焊机容量、钢筋牌号等具体情况而定，并应符合表 4.3.2 的规定。

表 4.3.2 连续闪光焊钢筋上限直径4.4.2 帮条焊时，宜采用双面焊（图 4.4.2-a ）； 当不能进行双面焊时，方可采用单面焊（图 4.4.2-b ）帮条长度l 应符合表 4.4.2 的规定。

当帮条牌号与主筋相同时，帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条牌号可与主筋相同或低一个牌号图4.4.2 钢筋帮条焊接头 (a)双面焊；(b)单面焊 d -钢筋直径；l -帮条长度表4.4.2 钢筋帮条长度4.4.8 预埋件钢筋电弧焊 T 型接头可分为角焊和穿孔塞焊两种（图 4.4.8）。

装配 和焊接时，应符合下列要求：1 当采用 HPB235 钢筋时，角焊缝焊脚（k )不得小于钢筋直径的 0.5 倍；采用HRB335和 HRB400 钢筋时，焊脚（k ）不得小于钢筋直径的 0.6 倍； 2 施焊中，不得使钢筋咬边和烧伤。

图 4.4.8 预埋件钢筋电弧焊T 型接头(a)角焊；(b)穿孔塞焊k - 焊脚4.4.9 钢筋与钢板搭接焊时，焊接接头（图 4.4.9）应符合下列要求： 1 HPB235 钢筋的搭接长度（l ）不得小于 4 倍钢筋直径，HRB335 和 HRB400 钢筋搭接长度（l ）不得小于 5 倍钢筋直径；2 焊缝宽度不得小于钢筋直径的 0.6 倍，焊缝厚度不得小于钢筋直径的 0.35倍。

钢结构手工电弧焊焊接工艺标准（二）3.2.1.10 清渣：整条焊缝焊完后清除熔渣，经焊工自检(包括外观及焊缝尺寸等)确无问题后，方可转移地点继续焊接。

3.2.2 立焊：基本操作工艺过程与平焊相同，但应注意下述问题：3.2.2.1 在相同条件下，焊接电源比平焊电流小10%～15%。

3.2.2.2 采用短弧焊接，弧长一般为2～3mm。

3.2.2.3 焊条角度根据焊件厚度确定。

两焊件厚度相等，焊条与焊条左右方向夹角均为45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。

焊条应与垂直面形成60°～80°角，使电弧略向上，吹向熔池中心。

3.2.2.4 收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。

严禁使弧坑甩在一边。

为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。

3.2.3 横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%～15%，电弧长2～4mm。

焊条的角度，横焊时焊条应向下倾斜，其角度为70°～80°，防止铁水下坠。

根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为70°～90°。

3.2.4 仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成70°～80°角，宜用小电流、短弧焊接。

3.3 冬期低温焊接：3.3.1 在环境温度低于0℃条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。

风力超过4级，应采取挡风措施；焊后未冷却的接头，应避免碰到冰雪。

3.3.2 钢结构为防止焊接裂纹，应预热、预热以控制层间温度。

当工作地点温度在0℃以下时，应进行工艺试验，以确定适当的预热，后热温度。

质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

材料1、钢筋电弧焊焊条型号2、氧气、乙炔质量要求氧气的质量应符合现行国家标准，其纯度应大于或等于99.5%。

乙炔的质量应符合现行国家标准，其纯度应大于或等于98.0%。

相关规程条文4.1.2电渣压力焊适用于柱、墙、构筑物等现浇混凝土结构中竖向受力钢筋的连接;不得在竖向焊接后横置于梁、板等构件中作水平钢筋用。

4.1.4钢筋焊接之前，应清除钢筋、钢板焊接部位以及钢筋与电极接触处表面上的锈斑、油污、杂物等；钢筋端部当有弯折、扭曲时，应予以矫直或切除。

4.1.8在环境温度低于-5℃条件下施焊时，焊接工艺应符合下列要求：1、闪光对焊时，宜采用预热闪光焊或闪光—预热闪光焊；可增加调伸长度，采用较低变压器级数，增加预热次数和间歇时间。

2、电弧焊时，宜增大焊接电流，减低焊接速度。

电弧帮条焊或搭接焊时，第一层焊缝应从中间引弧，向两端施焊；以后各层控制施焊，层间温度控制在150~350℃之间。

多层施焊时，可采用回火焊道施焊。

3、当环境温度低于-20℃时，不宜进行各种焊接。

4.1.9雨天、雪天不宜在现场进行施焊；必须施焊时，应采取有效遮蔽措施。

焊后未冷却接头不得碰到冰雪。

在现场进行闪光对焊或电弧焊，当风速超过7.9m/s时（四级），应采取挡风措施。

进行气压焊，当风速超过5.4m/s时（三级），应采取挡风措施。

4.1.10进行电阻点焊、闪光对焊、电渣压力焊、埋弧压力焊时，应随时观察电源电压的波动情况，当电源电压下降大于5%，小于8%，应采取提高焊接变压器级数的措施，当大于或等于8%时，不得进行焊接。

4.3.8采用UN2-150型对焊机（电动机凸轮传动）或UN17-150-1型对焊机（气-液压传动）进行大直径钢筋焊接时，宜首先采取锯割或气割方式对钢筋端面进行平整处理，然后，采取预热闪光焊工艺。

4.4.1钢筋电弧焊焊接时应符合下列要求：1、应根据钢筋牌号、直径、接头型式和焊接位置，选择焊条、焊接工艺和焊接参数；2、焊接时，引弧应在垫板、帮条或形成焊缝的部位进行，不得烧伤主筋。

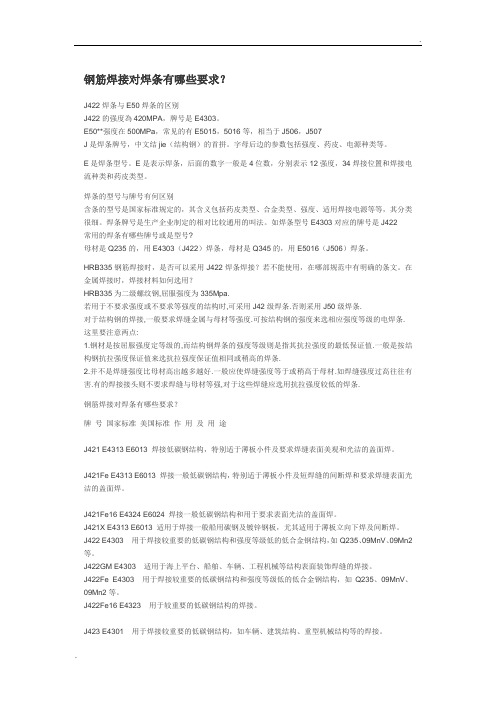

钢筋焊接对焊条有哪些要求？J422焊条与E50焊条的区别J422的强度為420MPA，牌号是E4303。

E50**强度在500MPa，常见的有E5015，5016等，相当于J506，J507J是焊条牌号，中文结jie（结构钢）的首拼。

字母后边的参数包括强度、药皮、电源种类等。

E是焊条型号。

E是表示焊条，后面的数字一般是4位数，分别表示12强度，34焊接位置和焊接电流种类和药皮类型。

焊条的型号与牌号有何区别含条的型号是国家标准规定的，其含义包括药皮类型、合金类型、强度、适用焊接电源等等，其分类很细。

焊条牌号是生产企业制定的相对比较通用的叫法。

如焊条型号E4303对应的牌号是J422常用的焊条有哪些牌号或是型号?母材是Q235的，用E4303（J422）焊条，母材是Q345的，用E5016（J506）焊条。

HRB335钢筋焊接时，是否可以采用J422焊条焊接？若不能使用，在哪部规范中有明确的条文。

在金属焊接时，焊接材料如何选用？HRB335为二级螺纹钢,屈服强度为335Mpa.若用于不要求强度或不要求等强度的结构时,可采用J42级焊条.否则采用J50级焊条.对于结构钢的焊接,一般要求焊缝金属与母材等强度.可按结构钢的强度来选相应强度等级的电焊条. 这里要注意两点:1.钢材是按屈服强度定等级的,而结构钢焊条的强度等级则是指其抗拉强度的最低保证值.一般是按结构钢抗拉强度保证值来选抗拉强度保证值相同或稍高的焊条.2.并不是焊缝强度比母材高出越多越好.一般应使焊缝强度等于或稍高于母材.如焊缝强度过高往往有害.有的焊接接头则不要求焊缝与母材等强,对于这些焊缝应选用抗拉强度较低的焊条.钢筋焊接对焊条有哪些要求？牌号国家标准美国标准作用及用途J421 E4313 E6013 焊接低碳钢结构，特别适于薄板小件及要求焊缝表面美观和光洁的盖面焊。

J421Fe E4313 E6013 焊接一般低碳钢结构，特别适于薄板小件及短焊缝的间断焊和要求焊缝表面光洁的盖面焊。

1、合用于工程中的焊接钢筋，其性能应分别符合下列现行国家标准的规定： (1)带肋钢筋应符合 GB1499-1998 《钢筋混凝土用热轧带肋钢筋》的规定。

(2)光圆钢筋应符合 GB13013-1991 《钢筋混凝土用热轧光圆钢筋》的规 定。

2、凡施焊的各种钢筋、钢板均应有材质证明书或者试验报告单。

焊条、焊剂应 有合格证。

各种焊接材料应分类存放和妥善管理，并应采取防止锈蚀，受潮变质的 措施。

钢 筋 焊 接 方 法 的 适 用 范 围1、焊接接头(1)热轧钢筋应按图纸或者监理工程师批准采用闪光对焊或者电弧焊。

所有焊工应在开始工作之前进行考核和试焊，合格后方可施焊。

焊接工艺、参数应经监理工 程师允许。

每一个焊点应经合格的检查人员彻底检查。

钢 筋 级 别 热 轧 Ⅰ ~ Ⅲ 级热 轧 Ⅳ 级 余 热 处 理 Ⅲ 级 热 轧 Ⅰ ~ Ⅲ 级双 面 焊余 热 处 理 Ⅲ 级热 轧 Ⅰ ~ Ⅲ 级单 面 焊余 热 处 理 Ⅲ 级 热 轧 Ⅰ ~ Ⅲ 级双 面 焊余 热 处 理 Ⅲ 级热 轧 Ⅰ ~ Ⅲ 级单 面 焊余 热 处 理 Ⅲ 级适 用 范 围钢 筋 直 径 ( m m )10 ~ 40 10 ~ 25 10 ~ 25 10 ~ 40 10 ~ 25 10 ~ 40 10 ~ 25 10 ~ 40 10 ~ 25 10 ~ 40 10 ~ 25焊 接 方 法闪 光 对 焊帮 条 焊电 弧 焊搭 接 焊(2)钢筋的纵向焊接，应采用闪光对焊；当缺乏闪光对焊条件时，可采用电 弧焊(帮条焊、搭接焊)。

钢筋焊接接头应符合 JGJ18-1996 《钢筋焊接及验收规 程》的有关规定。

(3)在不利于焊接的气候条件，施焊场地应采取适当的措施。

当环境温度低 于 5℃时，钢筋在焊接前应预热；当温度低于-20℃时，不得进行电焊。

(4)钢筋与钢板连接，应按电弧焊接的规定焊接。

2、钢筋闪光对焊(1)为了保证对焊质量，钢筋的焊接端应在垂直于钢筋的轴线方向切平，两 焊接端面彼此平行。

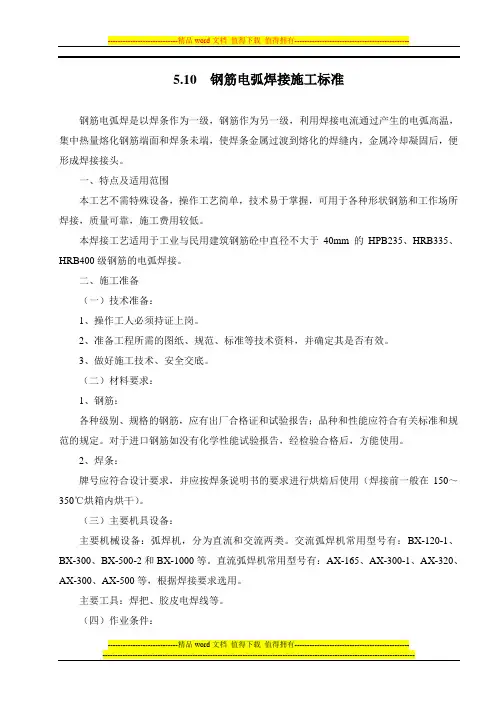

5.10 钢筋电弧焊接施工标准钢筋电弧焊是以焊条作为一级，钢筋作为另一级，利用焊接电流通过产生的电弧高温，集中热量熔化钢筋端面和焊条未端，使焊条金属过渡到熔化的焊缝内，金属冷却凝固后，便形成焊接接头。

一、特点及适用范围本工艺不需特殊设备，操作工艺简单，技术易于掌握，可用于各种形状钢筋和工作场所焊接，质量可靠，施工费用较低。

本焊接工艺适用于工业与民用建筑钢筋砼中直径不大于40mm的HPB235、HRB335、HRB400级钢筋的电弧焊接。

二、施工准备（一）技术准备：1、操作工人必须持证上岗。

2、准备工程所需的图纸、规范、标准等技术资料，并确定其是否有效。

3、做好施工技术、安全交底。

（二）材料要求：1、钢筋：各种级别、规格的钢筋，应有出厂合格证和试验报告；品种和性能应符合有关标准和规范的规定。

对于进口钢筋如没有化学性能试验报告，经检验合格后，方能使用。

2、焊条：牌号应符合设计要求，并应按焊条说明书的要求进行烘焙后使用（焊接前一般在150～350℃烘箱内烘干）。

（三）主要机具设备：主要机械设备：弧焊机，分为直流和交流两类。

交流弧焊机常用型号有：BX-120-1、BX-300、BX-500-2和BX-1000等。

直流弧焊机常用型号有：AX-165、AX-300-1、AX-320、AX-300、AX-500等，根据焊接要求选用。

主要工具：焊把、胶皮电焊线等。

（四）作业条件：1、焊工已经培训、考核，可持证上岗。

2、电源、电压、电流、容量符合施焊要求。

3、弧焊机等机具设备完好，经维修试用，或满足施焊要求。

三、施工工艺1、焊接前须清除钢筋表面铁锈、熔渣、毛刺残渣及其他杂质等。

2、焊接接头型式分为帮条焊、搭接焊、坡口焊和熔槽焊、窄间焊五种接头形式。

焊接时应符合下列要求：（1）应根据钢筋级别、直径、接头形式和焊接位置，选择焊条、焊接工艺和焊接参数；（2）焊接时，引弧应在垫板、帮条或形成焊缝的部位进行，不得烧伤主筋；（3）焊接地线与钢筋应接触紧密；（4）焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满。

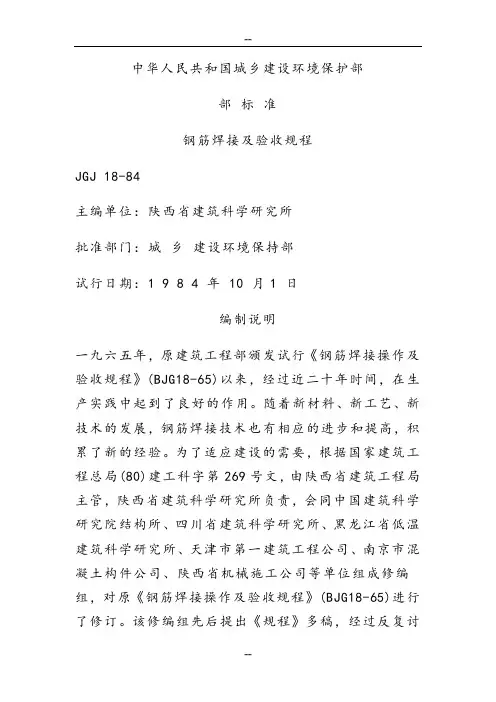

中华人民共和国城乡建设环境保护部部标准钢筋焊接及验收规程JGJ 18-84主编单位：陕西省建筑科学研究所批准部门：城乡建设环境保持部试行日期：1 9 8 4 年 10 月1 日编制说明一九六五年，原建筑工程部颁发试行《钢筋焊接操作及验收规程》(BJG18-65)以来，经过近二十年时间，在生产实践中起到了良好的作用。

随着新材料、新工艺、新技术的发展，钢筋焊接技术也有相应的进步和提高，积累了新的经验。

为了适应建设的需要，根据国家建筑工程总局(80)建工科字第269号文，由陕西省建筑工程局主管，陕西省建筑科学研究所负责，会同中国建筑科学研究院结构所、四川省建筑科学研究所、黑龙江省低温建筑科学研究所、天津市第一建筑工程公司、南京市混凝土构件公司、陕西省机械施工公司等单位组成修编组，对原《钢筋焊接操作及验收规程》(BJG18-65)进行了修订。

该修编组先后提出《规程》多稿，经过反复讨论、修改和试验验收，并在全国范围内广泛征求意见，最后经全国会议审查定稿。

在修编过程中，进行了多项试验研究工作，吸取了国内科学研究的成果和各地生产实践的有益经验，对原规程作了较大的修改和补充，增加了钢筋低温焊接、自动电渣压力焊、预埋件钢筋埋弧压力焊等新技术内容，并且对焊工考试和对焊接接头质量的检查和验收作出相应的规定。

本规程在实施过程中，希望各单位注意积累资料，总结经验，如有需要补充或修改之处，请将意见和资料函寄陕西省建筑科学研究所《钢筋焊接及验收规程》管理组，以便今后修订时参考。

第一章总则第1.0.1条本规程适用于工业与民用建筑、构筑物的钢筋混凝土和预应力混凝土结构中的钢筋焊接及验收。

第1.0.2条从事钢筋焊接生产的焊工必须持有考试合格证。

第1.0.3条对从事钢筋焊接生产的班组及有关人员应经常进行安全生产教育，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电及火灾等事故。

第1.0.4条凡与本规程有关而本规程又未规定的内容，应按国家、部有关标准、规范的规定执行。

中华人民共和国行业标准钢筋焊接及验收规程Specification for welding and acceptanceof reinforcing steel barsJGJ 18—2003J 253—2003前言《钢筋焊接及验收规程》（JGJ18—2003），经建设部2003年3月27日以第128号公告批准，业已发布。

原规程《钢筋焊接及验收规程》JGJ18—96的主编单位是陕西省建筑科学研究设计院，参加单位是四川省建筑科学研究院、上海市建筑构件研究所、铁道部大桥工程局。

黑龙江省寒地建筑科学研究院。

原规程共144条；本规程为125条，其中，强制性条文5条，即：第1.0.3、3.0.5、4.1.3、5.1.7、5.1.8条。

为便于广大设计、施工、科研，学校等单位的有关人员在使用本规程时能正确理解和执行条文规定，《钢筋焊接及验收规程》编制组按章、节、条顺序编制了本标准条文说明，供使用者参考。

在使用中如发现本条文说明有不妥之处，请将意见函寄陕西省建筑科学研究设计院。

目录1 总则 (5)2 术语 (6)3 材料 (8)4 钢筋焊接 (12)4.1 一般规定 (12)4.2 钢筋电阻点焊 (14)4.3 钢筋闪光对焊 (16)4.4 钢筋电弧焊 (20)4.5 钢筋电渣压力焊 (22)4.6 钢筋气压焊 (24)4.7 预埋件钢筋埋弧压力焊 (25)5 质量检验与验收 (29)5.1 一般规定 (29)5.2 钢筋焊接骨架和焊接网 (30)5.3 钢筋闪光对焊接头 (31)5.4 钢筋电孤焊接头 (31)5.5 钢筋电渣压力焊接头 (32)5.6 钢筋气压焊接头 (32)5.7 预埋件钢筋T型接头 (33)6 焊工考试 (34)1 总则1.0.1 订本规程的目的，是为了在钢筋焊接施工中采用合理的焊接工艺和统一的质量验收标准，做到技术先进，确保质量。

1.0.3 目前，我国钢筋焊接设备多数是手工操作，且青年工人较多，钢筋焊接质量的好坏在很大程度上取决于焊工的素质，包括理论知识、操作技能和熟练程度，以及认真负责的工作态度。
