第7章汽包锅炉给水调节

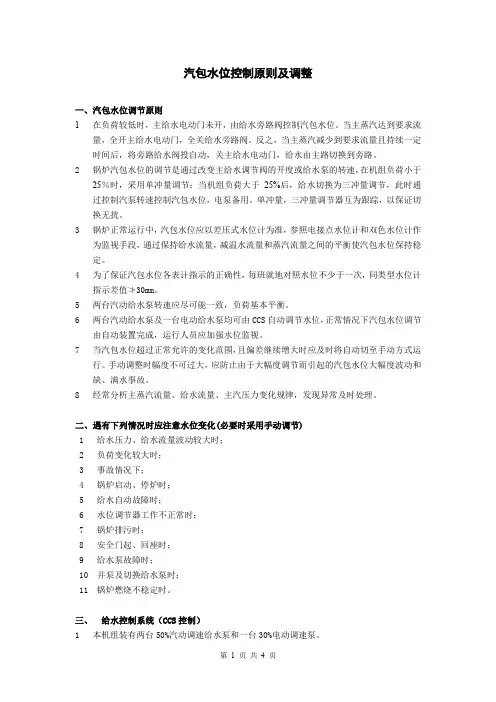

汽包水位控制原则及调整一、汽包水位调节原则1在负荷较低时，主给水电动门未开，由给水旁路阀控制汽包水位。

当主蒸汽达到要求流量，全开主给水电动门，全关给水旁路阀。

反之，当主蒸汽减少到要求流量且持续一定时间后，将旁路给水阀投自动，关主给水电动门，给水由主路切换到旁路。

2锅炉汽包水位的调节是通过改变主给水调节阀的开度或给水泵的转速，在机组负荷小于25％时，采用单冲量调节；当机组负荷大于25%后，给水切换为三冲量调节，此时通过控制汽泵转速控制汽包水位，电泵备用。

单冲量，三冲量调节器互为跟踪，以保证切换无扰。

3锅炉正常运行中，汽包水位应以差压式水位计为准，参照电接点水位计和双色水位计作为监视手段，通过保持给水流量，减温水流量和蒸汽流量之间的平衡使汽包水位保持稳定。

4为了保证汽包水位各表计指示的正确性，每班就地对照水位不少于一次，同类型水位计指示差值≯30mm。

5两台汽动给水泵转速应尽可能一致，负荷基本平衡。

6两台汽动给水泵及一台电动给水泵均可由CCS自动调节水位，正常情况下汽包水位调节由自动装置完成，运行人员应加强水位监视。

7当汽包水位超过正常允许的变化范围，且偏差继续增大时应及时将自动切至手动方式运行。

手动调整时幅度不可过大，应防止由于大幅度调节而引起的汽包水位大幅度波动和缺、满水事故。

8经常分析主蒸汽流量、给水流量、主汽压力变化规律，发现异常及时处理。

二、遇有下列情况时应注意水位变化(必要时采用手动调节)1给水压力、给水流量波动较大时；2负荷变化较大时；3事故情况下；4锅炉启动、停炉时；5给水自动故障时；6水位调节器工作不正常时；7锅炉排污时；8安全门起、回座时；9给水泵故障时；10并泵及切换给水泵时；11锅炉燃烧不稳定时。

三、给水控制系统（CCS控制）1本机组装有两台50%汽动调速给水泵和一台30%电动调速泵。

2机组启动初期，由于是中压缸进汽启动方式，此阶段无法采集到蒸汽流量参数，水位自动调节只能采取单冲量模式，此模式以给水旁路调节阀自动调节水位为主，电泵勺管调节给水压力和汽包压力之差为副的调节手段。

锅炉水位调节的方法
1）节流调节。

节流调节比较简单，它是靠改变给水调节门的开度，即改变给水量来实现的。

水位高时关小调节门，水位低时开大调节门。

2）变速调节。

变速调节是通过改变给水泵转速，从而达到改变其流量来调节锅炉汽包水位的目的。

采用液力联轴器可实现给水泵的无级变速。

3）变速与节流的联合调节。

在调节过程中，可先调节给水调节阀，再根据调节阀的前后压差去调节给水泵转速。

锅炉水位调节的方法包括以下步骤：
1. 自动调节：通过锅炉控制阀和锅炉蒸汽import 阀连接，可以调节锅炉内的水压和水量，进而实现锅炉水位的自动调节。

2. 人为干预：通过加水或排放补水阀可以人工调节锅炉水位。

当水位过低或过高时，可以通过手动补水来调整。

同时，需要注意避免断水（水位过低）和满水（水位过高）。

当水位低于设定的下限时，需要加水；而当水位高于设定的上限时，则需要通过排水装置将部分蒸汽排入冷凝水槽，以控制水位在设定范围内。

以上就是锅炉水位调节的基本方法与注意事项。

请注意，在操作过程中，务必注意安全，避免、触电等风险。

如有必要，可寻求人士的帮助。

毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

摘要锅炉是电厂和化工厂里常见的生产设备，为了使锅炉能正常运行,必须维持锅炉的水位在一定的范围内，这就需要控制锅炉汽包的水位。

汽包水位很重要，水位过高会影响汽水分离的效果，使蒸汽带液,损坏汽轮机叶片；如果水位过低会损坏锅炉，甚至引起爆炸。

可见锅炉汽包水位控制在锅炉设备控制系统中的重要性。

本论文设计的是锅炉汽包水位控制系统，利用控制装置和被控对象组成了一个自动控制系统。

被调量是汽包水位，调节量是给谁量。

它主要考虑汽包内部物料平衡，使给水量适应锅炉的挥发量，维持汽包中水位在工艺允许的范围内。

关键词：汽包水位虚假水位给水流量蒸汽流量目录摘要 (1)1 绪论 (3)1.1 锅炉 (3)1。

2 锅炉汽包水位控制系统的发展现状 (3)1。

3 汽包水位调节原理: (4)1.4 本设计的主要工作 (4)2 控制方案设计 (6)2.1 汽包水位的影响因素 (6)2.2 系统方框图 (6)3 硬件选型 (8)3。

1 水位PID控制系统 (8)3.2 PLC的选型 (8)3.3 PLC的I/O分配 (9)3.4 流程控制图 (10)3。

5 PLC程序 (11)4 PID参数整定 (16)4.1 运用试凑法选定PID参数 (16)4。

2 MATLAB仿真结果 (17)5 组态设计 (19)5。

1组态王对PLC的设备组态 (19)5。

2组态王定义数据变量 (19)5.3组态王界面 (19)总结 (21)参考文献 (22)致谢 (23)1 绪论1.1 锅炉锅炉由汽锅和炉子组成。

炉子是指燃烧设备,为化石烯料的化学能转换成热能提供必要的燃烧空间。

汽锅是为汽水循环和汽水吸热以及汽水分离提供必要的吸热和分离空间。

锅炉作为一种把煤、石油或天然气等化石燃料所储藏的化学能转换成水或水蒸气的热能的重要设备，长期以来在工业生产和居民生活中都扮演着极其重要的角色，它已经有二百多年的历史了，但是锅炉工业的迅猛发展却是近几十年的事情。

生产锅炉，主要用于为居民提供热水和供居民取暖。

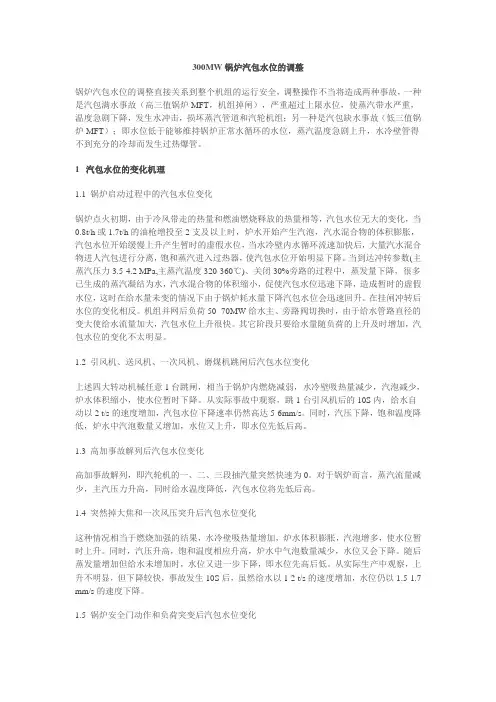

300MW锅炉汽包水位的调整锅炉汽包水位的调整直接关系到整个机组的运行安全，调整操作不当将造成两种事故，一种是汽包满水事故（高三值锅炉MFT，机组掉闸），严重超过上限水位，使蒸汽带水严重，温度急剧下降，发生水冲击，损坏蒸汽管道和汽轮机组；另一种是汽包缺水事故（低三值锅炉MFT）；即水位低于能够维持锅炉正常水循环的水位，蒸汽温度急剧上升，水冷壁管得不到充分的冷却而发生过热爆管。

1 汽包水位的变化机理1.1 锅炉启动过程中的汽包水位变化锅炉点火初期，由于冷风带走的热量和燃油燃烧释放的热量相等，汽包水位无大的变化，当0.8t/h或1.7t/h的油枪增投至2支及以上时，炉水开始产生汽泡，汽水混合物的体积膨胀，汽包水位开始缓慢上升产生暂时的虚假水位，当水冷壁内水循环流速加快后，大量汽水混合物进人汽包进行分离，饱和蒸汽进入过热器，使汽包水位开始明显下降。

当到达冲转参数(主蒸汽压力3.5-4.2 MPa,主蒸汽温度320-360℃)、关闭30%旁路的过程中，蒸发量下降，很多已生成的蒸汽凝结为水，汽水混合物的体积缩小，促使汽包水位迅速下降，造成暂时的虚假水位，这时在给水量未变的情况下由于锅炉耗水量下降汽包水位会迅速回升。

在挂闸冲转后水位的变化相反。

机组并网后负荷50 -70MW给水主、旁路阀切换时，由于给水管路直径的变大使给水流量加大，汽包水位上升很快。

其它阶段只要给水量随负荷的上升及时增加，汽包水位的变化不太明显。

1.2 引风机、送风机、一次风机、磨煤机跳闸后汽包水位变化上述四大转动机械任意1台跳闸，相当于锅炉内燃烧减弱，水冷壁吸热量减少，汽泡减少，炉水体积缩小，使水位暂时下降。

从实际事故中观察，跳1台引风机后的10S内，给水自动以2 t/s的速度增加，汽包水位下降速率仍然高达5-6mm/s。

同时，汽压下降，饱和温度降低，炉水中汽泡数量又增加，水位又上升，即水位先低后高。

1.3 高加事故解列后汽包水位变化高加事故解列，即汽轮机的一、二、三段抽汽量突然快速为0。

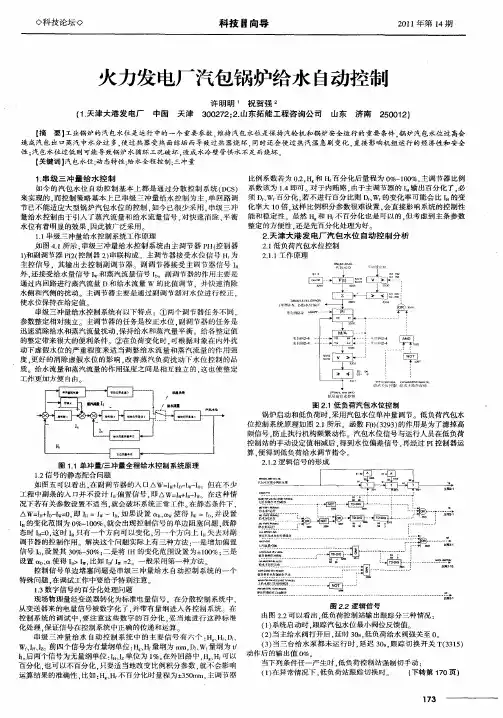

锅炉给水调节系统汽包锅炉给水自动调节系统第一节给水调节任务与给水调节对象动态特性一、给水调节的任务汽包锅炉给水调节的任务是使锅炉的给水量适应锅炉的蒸发量，维持汽包水位在规定的范围内。

汽包水位反映了汽包锅炉蒸汽负荷与给水量之间的平衡关系，是锅炉运行中一个非常重要的监控参数，保持汽包水位正常是保证锅炉和汽轮机安全运行的必要条件。

汽包水位过高，会影响汽包内汽水分离器的正常工作，造成出口蒸汽湿度过大（蒸汽带水）而使过热器管壁结垢，容易导致过热器烧坏。

同时，汽包出口蒸汽湿度过大（蒸汽带水）也会使过热汽温产生急剧变化，直接影响机组运行的经济性和安全性。

汽包水位过低，则可能破坏锅炉水循环，造成水冷壁管烧坏而破裂。

二、给水调节对象动态特性汽包水位是由汽包中的储水量和水面下的气泡容积所决定的，因此凡是引起汽包中储水量变化和水面下的气泡容积变化的各种因素都是给水调节的扰动。

（1）给水流量扰动。

这个扰动来自给水调节门的开度变化、省煤器可动喷嘴开关动作、给水压力变化、给水泵转速波动等引起锅炉给水量改变的一切因素。

（2）蒸汽负荷扰动。

这个扰动是指汽轮机负荷变化而引起的蒸汽流量的改变，它使水位发生变化。

（3）锅炉炉膛热负荷扰动。

这个扰动主要是由锅炉燃烧率的变化改变了蒸发强度而引起的，它影响锅炉的输出蒸汽流量和汽水容积中的气泡体积。

给水调节对象的动态特性是指由上述引起水位变化的扰动与汽包水位间的动态关系。

当给水流量扰动时，水位调节对象的动态特性表现为有惯性的无自平衡能力特征，也就是说，当给水流量改变后水位并不会立即变化。

给水流量增加，一方面使进入锅炉汽包的给水量增加；另一方面使温度较低的给水进入省煤器、汽包及水循环系统，吸收了原有饱和水中的一部分热量，致使水面下气泡体积减小。

当蒸汽流量扰动时，汽包水位将出现“虚假水位” 现象。

原因是在蒸汽负荷突然增加时，虽然锅炉的给水流量小于蒸发量，但开始阶段的水位不仅不下降，反而迅速上升（反之，当负荷突然减少时，水位反而先下降）。

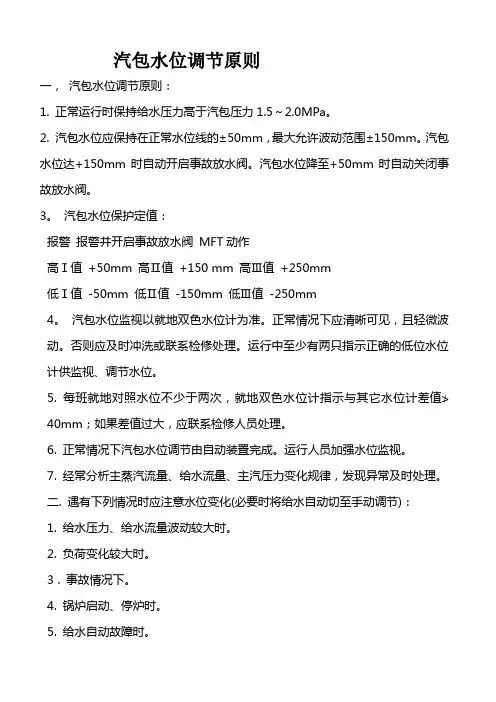

汽包水位调节原则一，汽包水位调节原则：1. 正常运行时保持给水压力高于汽包压力1.5～2.0MPa。

2. 汽包水位应保持在正常水位线的±50mm，最大允许波动范围±150mm。

汽包水位达+150mm时自动开启事故放水阀。

汽包水位降至+50mm时自动关闭事故放水阀。

3。

汽包水位保护定值：报警报警并开启事故放水阀 MFT动作高Ⅰ值 +50mm 高Ⅱ值 +150 mm 高Ⅲ值 +250mm低Ⅰ值 -50mm 低Ⅱ值 -150mm 低Ⅲ值 -250mm4。

汽包水位监视以就地双色水位计为准。

正常情况下应清晰可见，且轻微波动。

否则应及时冲洗或联系检修处理。

运行中至少有两只指示正确的低位水位计供监视、调节水位。

5. 每班就地对照水位不少于两次，就地双色水位计指示与其它水位计差值≯40mm；如果差值过大，应联系检修人员处理。

6. 正常情况下汽包水位调节由自动装置完成。

运行人员加强水位监视。

7. 经常分析主蒸汽流量、给水流量、主汽压力变化规律，发现异常及时处理。

二. 遇有下列情况时应注意水位变化(必要时将给水自动切至手动调节)：1. 给水压力、给水流量波动较大时。

2. 负荷变化较大时。

3 . 事故情况下。

4. 锅炉启动、停炉时。

5. 给水自动故障时。

6. 水位调节器工作不正常时。

7锅炉排污时。

8. 安全门起、回座时。

9. 给水泵故障时。

10. 切换给水泵时。

11. 锅炉燃烧不稳定时。

三全程给水控制系统1. 当锅炉负荷在20％B－MCR以下时，通过给水旁路调节阀调节给水流量。

2. 随着锅炉燃烧率的增加，给水流量增加到15%——20％B－MCR时，进行给水管路切换，开启给水电动门，旁路调节阀关闭，给水流量由主给水电动调门或电动给水泵调速系统完成。

四.手动调节：1. 当主蒸汽流量缓慢增加，主蒸汽压力下降、水位降低时，应根据情况适当增加给水流量。

使之与主蒸汽流量相适应，保持水位正常。

2. 当主蒸汽流量缓慢降低，主蒸汽压力升高，水位将升高，应根据情况适当减小给水流量。

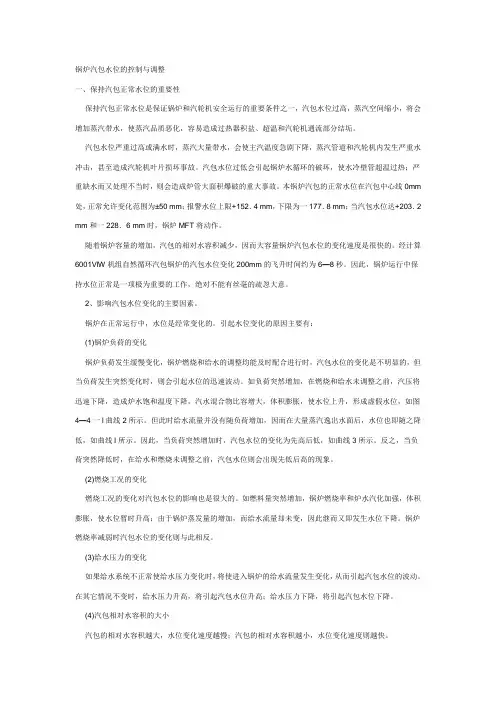

锅炉汽包水位的控制与调整一、保持汽包正常水位的重要性保持汽包正常水位是保证锅炉和汽轮机安全运行的重要条件之一，汽包水位过高，蒸汽空间缩小，将会增加蒸汽带水，使蒸汽品质恶化，容易造成过热器积盐、超温和汽轮机通流部分结垢。

汽包水位严重过高或满水时，蒸汽大量带水，会使主汽温度急剧下降，蒸汽管道和汽轮机内发生严重水冲击，甚至造成汽轮机叶片损坏事故。

汽包水位过低会引起锅炉水循环的破坏，使水冷壁管超温过热；严重缺水而又处理不当时，则会造成炉管大面积爆破的重大事故。

本锅炉汽包的正常水位在汽包中心线0mm 处，正常允许变化范围为±50 mm；报警水位上限+152．4 mm，下限为一177．8 mm；当汽包水位达+203．2 mm和一228．6 mm时，锅炉MFT将动作。

随着锅炉容量的增加，汽包的相对水容积减少，因而大容量锅炉汽包水位的变化速度是很快的。

经计算6001VlW机组自然循环汽包锅炉的汽包水位变化200mm的飞升时间约为6—8秒。

因此，锅炉运行中保持水位正常是一项极为重要的工作，绝对不能有丝毫的疏忽大意。

2、影响汽包水位变化的主要因素。

锅炉在正常运行中，水位是经常变化的。

引起水位变化的原因主要有：(1)锅炉负荷的变化锅炉负荷发生缓慢变化，锅炉燃烧和给水的调整均能及时配合进行时，汽包水位的变化是不明显的，但当负荷发生突然变化时，则会引起水位的迅速波动。

如负荷突然增加，在燃烧和给水未调整之前，汽压将迅速下降，造成炉水饱和温度下降，汽水混合物比容增大，体积膨胀，使水位上升，形成虚假水位，如图4—4一l曲线2所示。

但此时给水流量并没有随负荷增加，因而在大量蒸汽逸出水面后，水位也即随之降低，如曲线l所示。

因此，当负荷突然增加时，汽包水位的变化为先高后低，如曲线3所示。

反之，当负荷突然降低时，在给水和燃烧未调整之前，汽包水位则会出现先低后高的现象。

(2)燃烧工况的变化燃烧工况的变化对汽包水位的影响也是很大的。

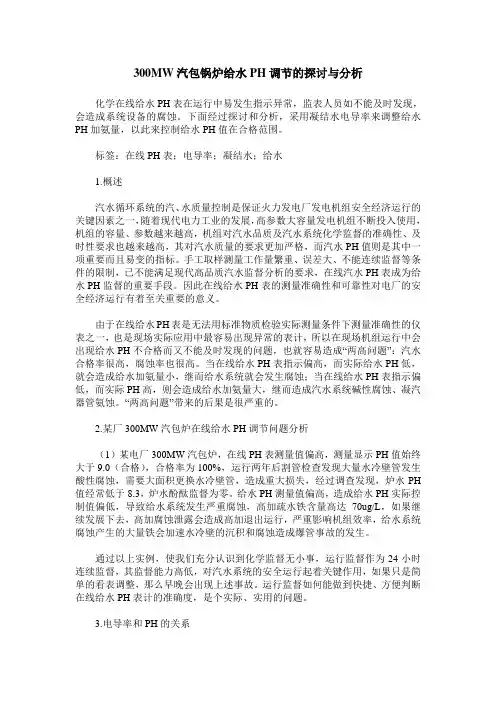

300MW汽包锅炉给水PH调节的探讨与分析化学在线给水PH表在运行中易发生指示异常，监表人员如不能及时发现，会造成系统设备的腐蚀。
