房屋建筑学第章楼梯与电梯
房屋建筑学第章楼梯与电梯楼梯和电梯作为现代建筑结构的组成部分，在建筑设计中扮演着重要的角色。
它们不仅是人们日常出行的必需品，还与建筑的审美效果息息相关。
本章将探讨楼梯和电梯在建筑设计中的应用及其相关问题。
一、楼梯的分类楼梯的分类可以根据不同标准进行，如材料、结构、用途、通行量等。
下面介绍常见的几种分类方法。
1.按材料分类：楼梯的材料可分为木质、石质、金属、混凝土等。
其中，铸铁、钢、钢筋混凝土等金属和混凝土材料制造的楼梯比其他材料更为常见。
2.按结构分类：楼梯的结构可分为直梯和曲梯。
直梯是指沿着一条直线上下移动的楼梯，具有结构简单、便于维护等优点；曲梯则以转角处为转移点，一般适用于较大的建筑面积。
3.按用途分类：楼梯的用途可分为室内楼梯和室外楼梯。
室内楼梯主要用于连接不同楼层的室内空间，而室外楼梯则通常用于连接建筑的室内和室外，同时也为建筑提供良好的逃生通路。
4.按通行量分类：楼梯的通行量可以分为大众楼梯和专用楼梯。
大众楼梯通常用于公共建筑，如商场、体育场馆等。
专用楼梯指的是仅供特定人群通行的楼梯，如贵宾通道或紧急通道。
二、楼梯的设计楼梯作为人们常用的出行工具，必须具有较强的安全性、舒适性和美观性。
在楼梯设计中，需要考虑以下几个方面。
1. 安全性楼梯设计中最重要的是保证安全性。
楼梯前后的地面要平整稳定，楼梯的高度和宽度应符合人体工程学的原理，保证人们上下楼梯时稳妥、舒适。
此外，还需要设置栏杆、扶手和防滑装置来保障安全。
2. 舒适性在楼梯的设计中，需要考虑到人们在上下楼梯时的舒适度。
楼梯的高度、宽度和坡度应符合人体工程学的原理，使人们的步伐更加舒适自然。
楼梯作为室内的装饰元素之一，需要在外观上满足审美需求，并与室内装修风格相统一。
三、电梯的类型电梯是现代化建筑中不可缺少的交通工具，它不仅提高了人们的出行效率，还改变了人们的生活方式。
根据装载方式和传动方式的不同，电梯可以分为以下几种类型。
1. 货梯货梯是用来运输货物的电梯，通常装载重量较大。
第九章 楼梯与电梯
建筑工程基础·墙体
45
第三节 钢筋混凝土楼梯
一、现浇钢筋混凝土楼梯 在现场支模板、绑扎钢筋、浇筑混凝土而形
成的整体楼梯。 优点: 整体性好、刚度好、坚固耐久。 缺点：耗用人工、模板较多，施工速度较慢。 1、板式楼梯 构造简单，施工方便，但自重大，材料消耗多。 ——适用于荷载较小，楼梯跨度不大的房屋。 2、梁板式楼梯 传力线路明确，受力合理。 ——适用于荷载较大，楼梯跨度较大的房屋。
16
旋转楼梯
建筑工程基础·墙体
17
螺旋形楼梯
建筑工程基础·墙体
18
交叉式（剪刀式）楼梯：
两个直行单跑楼梯交叉而成的剪刀楼 梯，适合层高小的建筑。两个直行多 跑楼梯交叉而成的剪刀楼梯，适用于 层高较大且有人流多向性选择要求的 建筑
建筑工程基础·墙体
19
建筑工程基础·墙体
20
剪刀楼梯
l 桥式楼梯
建筑工程基础·墙体
21
建筑工程基础·墙体
22
第二节 楼梯设计
一、楼梯坡度和踏步尺寸 楼梯坡度和踏步尺寸
1. 楼梯坡度 楼梯坡度范围在23°~ 45°之间，最适宜的坡度为
30°左右。 楼梯坡度一般不宜超过38°。 坡度较小时（小于10°）可将楼梯改为坡道，坡度大
于45°改为爬梯。 公共建筑楼梯，坡度应较平缓，常在26°34′左右； 住宅建筑的楼梯坡度可稍陡些，多用33°42′左右。
形。
2、平台板 空心板——平行于平台梁布置； 槽形板——平行于平台梁布置； 平板 ——垂直于平台梁布置。
建筑工程基础·墙体
56
建筑工程基础·墙体
57
3、楼梯段与平台梁及楼梯基础的连接
（1）楼梯段与平台梁的连接
楼梯和电梯
二、楼梯的组成 楼梯一般由楼梯段、楼梯平台、栏杆(板)扶手三部分组成，
如图8-2所示。 (一)楼梯段 楼梯段是指两平台之间带踏步的斜板，是由若干个踏步构
成的。每个踏步一般由两个相互垂直的平面组成，供人行走 时踏脚的水平面称为踏面，其宽度为踏步宽。
上一页 下一页 返回
第一节楼梯的类型、组成和尺度
上一页 下一页 返回
第一节楼梯的类型、组成和尺度
2.平台宽度 平台宽度分为中间平台宽度和楼层平台宽度。平台宽度与
楼梯段宽度的关系如图8-5所示。对于平行和折行多跑楼梯等 类型楼梯，其转向后的中间平台宽度应不小于梯段宽度，以 保证通行和梯段同股数人流，同时，应便于家具搬运，医院 建筑还应保证担架在平台处能转向通行，其中间平台宽度应 不小于1800 mm。对于直行多跑楼梯，其中间平台宽度等于 梯段宽，或者不小于1 000 mm。对于楼层平台宽度，则应比 中间平台更宽松一些，以利于人流分配和停留。 3.楼梯井宽度 两段楼梯之间的空隙，称为楼梯井。楼梯井一般是为楼梯 施工方便和安置栏杆扶手而设置的，其宽度一般在100 mm左 右。但公共建筑楼梯井的净宽一般不应小于150 mm。有儿童 经常使用的楼梯，当楼梯井净宽大于200 mm时，必须采取安 全措施，防止儿童坠落。
由于踏步的宽度往往受到楼梯间进深的限制，可以在踏步的 细部进行适当变化来增加踏面的有效尺寸，如采取加做踏步 檐或使踢面倾斜，如图8-6所示。踏步檐的挑出尺寸一般为 20~30 mm，使踏步的实际宽度大于其水平投影宽度。
螺旋楼梯的踏步平面通常是扇形的，对疏散不利。因此， 螺旋楼梯不宜用于疏散。只有踏步上下两级所形成的平面角 度不超过100，而且离扶手0. 25 m处的踏步宽度超过0. 22 m 时，螺旋楼梯才可以用于疏散，如图8-7所示。
如图8-2所示。 (一)楼梯段 楼梯段是指两平台之间带踏步的斜板，是由若干个踏步构
成的。每个踏步一般由两个相互垂直的平面组成，供人行走 时踏脚的水平面称为踏面，其宽度为踏步宽。
上一页 下一页 返回
第一节楼梯的类型、组成和尺度
上一页 下一页 返回
第一节楼梯的类型、组成和尺度
2.平台宽度 平台宽度分为中间平台宽度和楼层平台宽度。平台宽度与
楼梯段宽度的关系如图8-5所示。对于平行和折行多跑楼梯等 类型楼梯，其转向后的中间平台宽度应不小于梯段宽度，以 保证通行和梯段同股数人流，同时，应便于家具搬运，医院 建筑还应保证担架在平台处能转向通行，其中间平台宽度应 不小于1800 mm。对于直行多跑楼梯，其中间平台宽度等于 梯段宽，或者不小于1 000 mm。对于楼层平台宽度，则应比 中间平台更宽松一些，以利于人流分配和停留。 3.楼梯井宽度 两段楼梯之间的空隙，称为楼梯井。楼梯井一般是为楼梯 施工方便和安置栏杆扶手而设置的，其宽度一般在100 mm左 右。但公共建筑楼梯井的净宽一般不应小于150 mm。有儿童 经常使用的楼梯，当楼梯井净宽大于200 mm时，必须采取安 全措施，防止儿童坠落。
由于踏步的宽度往往受到楼梯间进深的限制，可以在踏步的 细部进行适当变化来增加踏面的有效尺寸，如采取加做踏步 檐或使踢面倾斜，如图8-6所示。踏步檐的挑出尺寸一般为 20~30 mm，使踏步的实际宽度大于其水平投影宽度。
螺旋楼梯的踏步平面通常是扇形的，对疏散不利。因此， 螺旋楼梯不宜用于疏散。只有踏步上下两级所形成的平面角 度不超过100，而且离扶手0. 25 m处的踏步宽度超过0. 22 m 时，螺旋楼梯才可以用于疏散，如图8-7所示。
《楼梯与电梯》PPT课件
其主要部件有梯级、牵引链条及链轮、导轨系统、主 传动系统（包括电动机、减速装置、制器及中间传 动环节等）、驱动主轴、梯路张紧装置、扶手系统、 梳板、扶梯骨架和电气系统等。梯级在乘客入口处作 水平运动（方便乘客登梯），以后逐渐形成阶梯；在 接近出口处阶梯逐渐消失，梯级再度作水平运动。这 些运动都是由梯级主轮、辅轮分别沿不同的梯级导轨 行走来实现的。
《楼梯与电梯》PPT课件
目录
楼梯的分类与组成 楼梯的细部构造 电梯 自动扶梯
楼梯的功用
楼梯成为现代住宅中。复式、错层和别墅以及 多楼层的垂直交通连接工具。但在当今居家装 饰风格越来越受人们所重视的同时，楼梯也成 为许多设计师笔下的一层之灵魂。时尚、精致、 典雅、气派的楼梯已不在是单纯的上下空间的 交通工具了，它融洽了家居的血脉，成为家居 装潢中的一道亮丽的风景点，也成为了家居的 一件灵动的艺术品。
库电梯、防爆电梯、矿井电梯、电站电梯、消防员用电梯等。
电梯—组成
曳引机（绞车） 导轨 对重装置 安全装置信 操纵系统 轿厢 厅门
电梯—设计要求
1． 井道顶部空间，当对重完全压实在缓冲器上时， 应同时满足以下三个条件： （1） 轿厢导轨长度应能 提供≥ 0.1+0.035V 2 (m) 的进一步制导行程。 （2） 井道顶部最底部件与轿顶站人空间底平面的垂直距离 ≥ 1.0+0.035 V 2 (m) 。 （3） 井道顶部最底部件与固 定在轿厢顶上的设备的最高部件之间的距离≥ 0.3+0.035V 2 (m) 井道顶部最底部件与导靴或滚轮， 钢丝绳附件和垂直滑动门的横梁或部件的最高部分之 间的距离≥ 0.1+0.035V 2 (m) 同时，轿厢上方应有一 个足够的空间，能放进一个不小于 0.5 米× 0.6 米× 0.8 米的距形体。
《楼梯与电梯》PPT课件
目录
楼梯的分类与组成 楼梯的细部构造 电梯 自动扶梯
楼梯的功用
楼梯成为现代住宅中。复式、错层和别墅以及 多楼层的垂直交通连接工具。但在当今居家装 饰风格越来越受人们所重视的同时，楼梯也成 为许多设计师笔下的一层之灵魂。时尚、精致、 典雅、气派的楼梯已不在是单纯的上下空间的 交通工具了，它融洽了家居的血脉，成为家居 装潢中的一道亮丽的风景点，也成为了家居的 一件灵动的艺术品。
库电梯、防爆电梯、矿井电梯、电站电梯、消防员用电梯等。
电梯—组成
曳引机（绞车） 导轨 对重装置 安全装置信 操纵系统 轿厢 厅门
电梯—设计要求
1． 井道顶部空间，当对重完全压实在缓冲器上时， 应同时满足以下三个条件： （1） 轿厢导轨长度应能 提供≥ 0.1+0.035V 2 (m) 的进一步制导行程。 （2） 井道顶部最底部件与轿顶站人空间底平面的垂直距离 ≥ 1.0+0.035 V 2 (m) 。 （3） 井道顶部最底部件与固 定在轿厢顶上的设备的最高部件之间的距离≥ 0.3+0.035V 2 (m) 井道顶部最底部件与导靴或滚轮， 钢丝绳附件和垂直滑动门的横梁或部件的最高部分之 间的距离≥ 0.1+0.035V 2 (m) 同时，轿厢上方应有一 个足够的空间，能放进一个不小于 0.5 米× 0.6 米× 0.8 米的距形体。
第9章 楼梯与电梯2
构成封闭的电梯井，隔断火势向楼层的传播。
（2）井道隔声 井道隔声主要是防止机房噪音沿井道传播。一般 的构造措施是在机座下设置弹性垫层，隔断振动产生的固体传声 途径；或在紧邻机房的井道中设置1.5m～1.8m高的夹层，隔绝 井道中空气传播噪音的途径。 （3）井道通风 在地坑与井道中部和顶部，分别设置面积不小于 300㎜×600㎜的通风孔，解决井道内的排烟和空气流通问题。 （4）井道检修 为设备安装和检修方便，井道的上下应留有必要 的空间。空间的大小与轿厢运行速度等有关，可参照电梯型号确 定。
采用砖、钢筋混凝土板、木材、有机玻璃、钢化玻璃和钢丝网 水泥等材料制成。
（3）组合式栏杆
2.扶手
（二）栏杆的连接 1.栏杆与梯段和平台的连接
2.栏杆扶手与墙或柱的连接
（三）楼梯转折处扶手高差的处理
（1）将楼梯井处的横向扶手倾斜设置，连接上下两端扶手。
（2）将栏杆在平台处伸出半步，扶手连接比较方便，但扶手 占用平台深度大。
2.电梯厅门
电梯井道在停留的每一层都留有洞口，称电梯厅门。电梯门 一般为双扇推拉门，宽900~1300mm。 3.电梯机房 电梯机房一般设在电梯井
道的顶部，高度在2.7～
3.0m之间。
二、自动扶梯 自动扶梯的连续运输效率高，多用于人流较大的场所，如商 场、火车站和机场等。自动扶梯的坡度平缓，一般为30°左 右，运行速度为0.5～0.7m/s。
为防止室外台阶雨水倒流，台阶表面应做1％～2％
的外排水坡。
二、坡 道 坡道主要供车辆行驶使用。面层光滑的坡道坡度不宜大于1:12； 粗糙材料面层的坡道的坡度不大于1:6；带防滑齿坡道的坡度不 大于1:4。
第七节 有高差处的无障碍设计构造
一、坡道的坡度与宽度
房屋建筑学 楼梯与电梯§1楼梯
300
260～300
常用民用建筑楼梯踏步尺寸（mm）
2020/5/7
17
㈤、栏杆扶手的高度
● 一般建筑室内楼梯栏杆扶手高度 ≥900mm
● 靠梯井一侧水平栏杆超过500mm长时，
扶手高度 ≥1000mm
● 室外楼梯栏杆扶手高度
≥1050mm
（高层建筑栏杆扶手高度适当增高）
● 幼儿建筑的楼梯设幼儿扶手，高度 600mm
2020/5/7
44
2、实心栏板 ⑴、 钢筋混凝土板（厚60mm，与梯段一起现浇） 钢化玻璃、刻花玻璃板（商场、宾馆） 金属板、木材
3、组合式栏杆
2020/5/7
45
图9-13 楼梯栏杆形式
2020/5/7
46
图9-14 楼梯栏杆与梯段的连接
2020/5/7
47
图9-15 楼梯栏板构造
2020/5/7
n = 层高 / 踏步高 r
3、确定每个梯段的踏步数 n。
二跑（等跑）： n。= n / 2
4、确定梯段的长度 L L = （ n。－1）×踏步宽 g
2020/5/7
20
5、确定梯段的宽度 B、平台的宽度 D
● 先确定梯井尺寸C（双跑：100 ～200 ）
● B =（开间A－梯井C）/ 2
（得出的值应符合疏散宽度要求） ● D ≥B
31
钢筋混凝土楼梯平、剖面内视
2020/5/7
32
1、板式楼梯 ——将楼梯段作为一块板来考虑，板的两 端支承在休息平台梁上 （两平台梁之间距离为板的跨度）
● 特点：结构简单，板底平整，施工方便
● 适用：荷载较小的中小型民用建筑
2020/5/7
33
第九章楼梯与电梯
不设置平台梁 平台梁高为其梁长的1/12
左右，一般均在300~400mm之间，如果取消平 台梁，将上、下梯段和平台组合成一个整体式 的折板，将板直接支承在承重墙体上。
第三节 钢筋混凝土楼梯
一、现浇钢筋混凝土楼梯 在现场支模板、绑扎钢筋、浇筑混凝土而形 成的整体楼梯。 优点: 整体性好、刚度好、坚固耐久。 缺点：耗用人工、模板较多，施工速度较慢。 1、板式楼梯 构造简单，施工方便，但自重大，材料消耗多。 ——适用于荷载较小，楼梯跨度不大的房屋。 2、梁板式楼梯 传力线路明确，受力合理。 ——适用于荷载较大，楼梯跨度较大的房屋。
栏杆及栏板的扶手构造
(a)木扶手；(b)塑料扶手；(c)金属扶手；(d)栏板扶手；(e)靠墙扶手
3、栏杆与扶手及栏杆与楼梯梯段、平台的连接 （1）栏杆与扶手的连接
当采用金属栏杆与金属扶手时，采用焊接方式； 当采用金属栏杆，扶手为木材或硬塑料时，在栏杆顶部设 通长扁钢，用螺钉与扶手底面或侧面固定连接。
厅门牛腿 部位构造
3、电梯井道的细部构造 电梯井道的细部构造包括厅门的门套装修、门厅 牛腿处理和导轨撑架与井壁的固定处理等。 厅门牛腿位于电梯门洞下缘，即人们进入轿厢的 踏板。牛腿一般采用钢筋混凝土现浇或预制构件， 挑出长度由电梯厂家提供的数据确定。
二、自动扶梯
自动扶梯适用于大量人流上下的建筑
双跑平行楼梯
C 双跑式楼梯
双分平行楼梯
D 双合式楼梯
f 三跑式楼梯
螺旋形楼梯：
螺旋形楼梯通常是围绕一根单柱布置， 平面呈圆形。这种楼梯不能作为主要人 流交通和疏散楼梯。
无 中 柱 螺 旋 楼 梯 中 柱 螺 旋 楼 梯
旋转楼梯

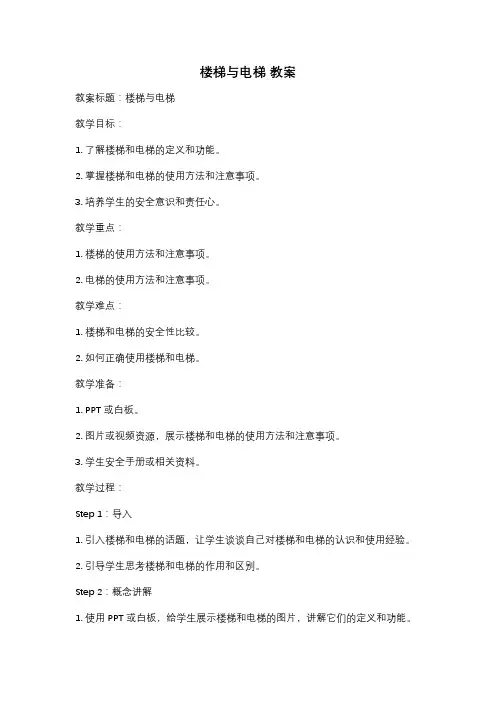

楼梯与电梯 教案
楼梯与电梯教案教案标题：楼梯与电梯教学目标：1. 了解楼梯和电梯的定义和功能。
2. 掌握楼梯和电梯的使用方法和注意事项。
3. 培养学生的安全意识和责任心。
教学重点：1. 楼梯的使用方法和注意事项。
2. 电梯的使用方法和注意事项。
教学难点：1. 楼梯和电梯的安全性比较。
2. 如何正确使用楼梯和电梯。
教学准备：1. PPT或白板。
2. 图片或视频资源，展示楼梯和电梯的使用方法和注意事项。
3. 学生安全手册或相关资料。
教学过程：Step 1：导入1. 引入楼梯和电梯的话题，让学生谈谈自己对楼梯和电梯的认识和使用经验。
2. 引导学生思考楼梯和电梯的作用和区别。
Step 2：概念讲解1. 使用PPT或白板，给学生展示楼梯和电梯的图片，讲解它们的定义和功能。
2. 强调楼梯和电梯的共同点和不同点，例如楼梯需要靠自己的脚步上下，而电梯则是通过电力驱动上下。
Step 3：楼梯的使用方法和注意事项1. 通过图片或视频资源，展示楼梯的使用方法和注意事项，包括：a. 上下楼梯时要稳步、放慢脚步，避免奔跑和踩踏。
b. 扶着扶手，避免侧身、倚靠或坐在楼梯上。
c. 注意楼梯的坡度和台阶的高度，避免发生摔倒事故。
d. 不在楼梯上嬉戏、追逐或玩耍。
Step 4：电梯的使用方法和注意事项1. 通过图片或视频资源，展示电梯的使用方法和注意事项，包括：a. 进入电梯前要注意电梯的运行状态，确保安全。
b. 进入电梯后要站稳，避免靠近门口或贴近墙壁。
c. 按下所需楼层的按钮，等待电梯到达目的地。
d. 在电梯运行过程中，避免乱动、摇晃或按其他按钮。
Step 5：小结与讨论1. 小结楼梯和电梯的使用方法和注意事项，强调安全性的重要性。
2. 与学生一起讨论楼梯和电梯的安全性比较，引导学生思考在不同情况下应该选择使用哪种方式。
Step 6：安全实践活动1. 将学生分成小组，每组选择一个场景，例如学校楼梯或购物中心电梯。
2. 要求学生根据所学内容，设计一份安全使用楼梯或电梯的宣传海报或小册子。
房屋建筑学楼梯与电梯1楼梯
特点：踏步板的跨度小，受力较好
⑴、正梁式（明步式）——斜梁在踏步的下面 ● 受力明确，但板底不平整
⑵、反梁式（暗步式）——斜梁从踏步板两侧上翻 ● 反梁可阻止垃圾、灰尘从梯井落下，且板底平 整，但反梁占据梯段宽度
2019/12/16
36
2019/12/16
图9-10 现浇钢筋混凝土 梁式楼梯构造
37
≥1050mm
（高层建筑栏杆扶手高度适当增高）
● 幼儿建筑的楼梯设幼儿扶手，高度 600mm
2019/12/16
18
儿童扶手
㈥、梯井
● 一般梯井宽度：100～200mm，且应≥60mm （民建防火规范要求：≥150mm） ● 梯井宽度＞200mm时，梯井应做防护设施
2019/12/16
19
三、楼梯设计（已知若干条件，设计步骤如下）
㈢、楼梯的坡度
——即楼梯段的斜率（用夹角α 或 tg α 表示） ● 一般楼梯坡度范围20°～ 40°
以26°34’～ 30°为宜 ● 公建中使用频繁、人流大、安全
标准高、面积充裕的主要楼梯 坡度宜平缓
人流少、不常使用的辅助楼梯
2019/12/16
坡度可稍陡
（＜38 ° ）
14
图9-5 楼梯、爬梯、坡道的坡度范围
4
直跑楼梯（单跑）
直跑楼梯（双跑）
折角楼梯
2019/12/16
双分折角楼梯
双跑楼梯
三跑楼梯
图9-2 楼梯的形式 5
图9-2 楼梯的形式
双分平行楼梯
剪刀楼梯
2019/12/16
弧形楼梯
螺旋楼梯
6
弧形楼梯
2019/12/16
7
南京状元楼酒店
⑴、正梁式（明步式）——斜梁在踏步的下面 ● 受力明确，但板底不平整
⑵、反梁式（暗步式）——斜梁从踏步板两侧上翻 ● 反梁可阻止垃圾、灰尘从梯井落下，且板底平 整，但反梁占据梯段宽度
2019/12/16
36
2019/12/16
图9-10 现浇钢筋混凝土 梁式楼梯构造
37
≥1050mm
（高层建筑栏杆扶手高度适当增高）
● 幼儿建筑的楼梯设幼儿扶手，高度 600mm
2019/12/16
18
儿童扶手
㈥、梯井
● 一般梯井宽度：100～200mm，且应≥60mm （民建防火规范要求：≥150mm） ● 梯井宽度＞200mm时，梯井应做防护设施
2019/12/16
19
三、楼梯设计（已知若干条件，设计步骤如下）
㈢、楼梯的坡度
——即楼梯段的斜率（用夹角α 或 tg α 表示） ● 一般楼梯坡度范围20°～ 40°
以26°34’～ 30°为宜 ● 公建中使用频繁、人流大、安全
标准高、面积充裕的主要楼梯 坡度宜平缓
人流少、不常使用的辅助楼梯
2019/12/16
坡度可稍陡
（＜38 ° ）
14
图9-5 楼梯、爬梯、坡道的坡度范围
4
直跑楼梯（单跑）
直跑楼梯（双跑）
折角楼梯
2019/12/16
双分折角楼梯
双跑楼梯
三跑楼梯
图9-2 楼梯的形式 5
图9-2 楼梯的形式
双分平行楼梯
剪刀楼梯
2019/12/16
弧形楼梯
螺旋楼梯
6
弧形楼梯
2019/12/16
7
南京状元楼酒店
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、踏步尺寸
⑴踏步的形式 楼梯踏步由踏步面和踏步踢板组成，踏步尺寸包 括踏步宽度和踏步高度。
⑵踏步尺寸的确定
①.楼梯踏步的尺寸与梯段坡度有着直接的联系，踏步的高 度和宽度决定了梯段的坡度，而梯段坡度又限制了踏步尺 寸的选择。 ②.踏步的尺寸应根据人体的基本尺度来决定，可在一定 的范围内取值和调整。设计中可利用如下经验公式计算踏 步宽度和高度：
【解】由于已给定楼梯间的开间、进深尺寸，现需计算并确定 踏步的高度、宽度及平台深度，并解决楼梯入口的净高问题。
1.标准层楼梯间的基本尺寸
（1）梯段宽度（L） 设梯井宽度为100㎜，则
B＝270－ 0 1m 2×0 m 2 m －1m 00 ＝1 m1m 80mm 2
（2）梯段的最大宽度（B） 由于平台深度（D）不应小于梯段宽度（B），
栏杆扶手的数量应根据楼梯段的宽度而定，当梯段宽度大 于1400㎜时，应加设靠墙扶手；当梯段宽度大于00㎜时， 应在梯段中间加设扶手。
6、计算实例 【例题】某住宅楼楼梯间开间2.7m，进深5.2m，层 高2.7m。封闭式平面，内墙厚240㎜，外墙厚360 ㎜（轴线内侧为120㎜，轴线外侧为240㎜），平台 梁高300㎜。试设计一双跑并列式楼梯，要求出入 口设在楼梯平台下。
则平台梁下净高为：1.6m 9－0.3＝m 1.39m
取室内外高差为700㎜，其中650㎜用于室内，50㎜用于室 外。梁底净空高度为，大于2m，满足要求。
第三节 钢筋混凝土楼梯
一、板式楼梯 1.板式楼梯的梯段是一块斜放的板，板的两端支承在上、下 平台梁上。其荷载传递路径是：荷载梯段板平台梁墙体（或 柱）基础。 2.梯段板的厚度与梯段跨度成正比，跨度较大的梯段会使梯 段厚度过大而不经济，板式楼梯一般适用于梯段水平投影不 大于3m的情况。 3.有时为了保证平台过道处的净空高度，可以在板式楼梯的 局部取消平台梁，形成折板楼梯。折板楼梯的跨度应为梯段 水平投影长度与平台深度之和。
b+ 2 h ＝(6 0 0~6 3 0 )m m
式中：b――踏步宽度； h――踏步高度，一般不应大于180㎜。
建筑类型
踏步高（h） 踏步宽（b）
常用适宜踏步的参考尺寸
单位：㎜
住宅
学校、办公 楼
幼儿园 医院（病人用） 剧院、食 堂
156～175 140～160 120～150
150
120～150
250～300 280～340 260～300
300
300～350
4、楼梯的净空高度
（1）楼梯的净空高度 楼梯的净空高度是指楼梯段某一处底面到下部相邻梯段踏
步前沿的垂直距离或平台面到上部相邻平台梁底面的距离。 楼梯段净高应不小于2200㎜；平台梁下净高应不小于2000
㎜，并且梯段起始或终止踏步的前缘与顶部突出物的内边缘水 平投影距离应不小于300㎜。 （2）楼梯入口处净空高度的调整 ①.利用不等跑梯段 ②.利用室内外高差 ③.综合利用不等跑梯段与室内外高差 ④.利用直跑梯段
4.绘制楼梯间标准层平面图 根据上述数据，取中间平台深度为1200㎜。绘制楼梯间标 准层平面图。
5.楼梯平台下出入口问题的处理 由于该楼梯间为封闭式楼梯间，楼梯平台下出入口问题只
能采用加大底层第一梯段长度，并增大室内外高差的办法解决。 将第一梯段做成9个踏步面，第一梯段有10个踏步高，其中
间平台标高为： 16 .78 m 5× m 1＝ 01.69m
第二节 楼梯设计
一、楼梯的设计要求
1.保证楼梯有足够的强度、刚度和整体稳定性。 2.楼梯要有足够的宽度，合适的坡度，保证通行顺畅， 行走舒适。 3.选择合理的构造措施，方便施工。 4.保证楼梯造型美观，造价合理。
二、楼梯的尺度
1、梯段的坡度
2、楼梯段和平台宽度
⑴楼梯段的宽度 ①.楼梯段的宽度取决于同时通过的人流数及搬运家 具或担架等特殊需要，应满足建筑防火规范要求。
h＝2700m＝m135mm 10×2
这时： b + 2 h ＝ 29 8m + 2 × 1 m 3＝ 5 5m 59 m m
小于平均步距（600～630㎜），所以上述计算的踏步高度偏小， 应调整重新计算。
3.确定踏步尺寸 参考上一步计算结果，按每个梯段8个踏步高度确定踏步尺寸：
h＝2700m＝m168.75mm 8×2
高层建筑疏散楼梯的最小净宽度
高层建筑类型
疏散楼梯的最小净宽 度（m）
居住建筑
1.10
医院病房楼
1.30
其它建筑
1.20
⑴平台深度
为满足梯段中通行大型物品的回转要求，平台深度不应 小于楼梯段净宽，并不小于1100㎜，楼层平台深度应大于中 间平台深度。对有特殊要求的建筑，楼梯平台的宽度应满足 具体规定。
5、栏杆和扶手高度 扶手面至其所在剖面踏步面的垂直距离称为栏杆高度。 住宅、学校等民用建筑的楼梯栏杆高度不宜小于900㎜；
在普通栏杆上加装的儿童栏杆高度不应大于600㎜；顶层平台 的水平栏杆高应不小于1000㎜。
住宅、小学、儿童等建筑，为保证儿童的使用安全，楼梯 栏杆垂直杆件间的净距不应大于110㎜，转弯处尤应注意。
b＝280mm
这时： b + 2 h ＝ 208m + 2 ×1 m 68 ＝ .67157m .
满足平均步距要求。 所以，楼梯间标准层的每个等跑梯段上，有7个踏步面。梯段的 最大长度（L）和平台深度（D）分别为
L ＝28m 0×m 7＝1960mm
D ＝520－ 0 1m 96m － 0 1m 2×0 m 2 m ＝1m 500mm 2
2.在通常情况下，非主要通行的楼梯，应满足单人携带物品 通过的需要，梯段的净宽度不应小于900㎜；作为主要通行用 的楼梯，楼梯段的净宽度至少应满足两个人相对通行，两股 以上人流同时通行时，楼梯段的宽度按每股人流[550+(0～ 150)]㎜计算。多层住宅楼梯段的最小宽度为1000㎜。住宅套 内楼梯的梯段净宽，当一边临空时，不应小于750㎜；当两侧 有墙时，不应小于900㎜。
有 DB。由此计算梯段的最大长度（L）： L ＝ 5m 2 －0 1 m 0 1× 8 2 －1 02 m × 2 0 ＝ 2 m m 6m 00
2.踏步尺寸试算 暂设一个梯段上有9个踏步面，计算每个踏步面宽（b）：
b＝2600m＝m289m（m符合住宅楼梯宽度） 9
由于9个踏步面对应有10个踏步高度，计算每个踏步高度（h）：
