SCTP偶联断告警处理总结

  • 格式：docx
  • 大小：3.29 MB
  • 文档页数：15

➢故障处理经验案例---SCTP偶联断告警处理总结使用建议：在阅读本文档的同时参阅如下资料：故障现象描述LTE基站上报"SCTP偶联断"告警，在告警详细信息中的附加文本会提示具体偶联号。

可能伴随的相关告警有：网元断链告警、基站退出服务（基站上报）、TD NodeB退服告警（RNC上报）、S1断链告警、X2断链告警。

故障分析排查思路一、确定具体SCTP偶联号及类型。

在告警详细信息的“附加文本”指示具体偶联号。

目前LTE基站存在3类偶联：TDS基站与RNC的SCTP偶联、LTE基站与EPC的SCTP偶联、LTE基站与LTE基站之间的SCTP偶联。

二、在基站端、OMC服务器、核心网侧做ping检测。

LTE使用IP分组传输技术，出现传输类故障时可以通过ping方法定位故障节点。

下图是LTE 双模基站IP传输逻辑图。

LTE双模基站IP传输逻辑图双模基站配置有3个IP，分别是基站维护IP、基站LTE业务IP、基站TDS业务IP。

可在配置表中的“SCTP参数配置”中确定哪两个IP分别用于TDS业务和LTE业务，在“OMC通道”配置项中确定哪个IP用于基站维护。

三、检查对应SCTP偶联本端（基站侧）、PTN传输、SCTP偶联对端（EPC/RNC/基站）配置是否正确。

图（1）SCTP参数配置图图（2）OMC通道配置图故障排查方法1)ping包检测故障节点EDMS ping包检测界面见下图所示。

图（3）Ping包检测界面“Ping基站网关”右侧下拉列表中的地址都需要保证能ping通，不通的话说明对应传输链路故障。

双模基站有3个网关，分别是TDS网关、LTE网关、维护网关。

LTE单模基站没有TDS网关。

对于特定基站，ping基站网关时实际ping 的就是图（4）中"172.39.1.1"、“100.64.36.129”、“100.92.36.129”这三个地址。

“Ping OMC服务器”功能可以检测基站到网管服务器之间链路状态。

“Ping”功能可以实现“以一个基站本地IP为源端ping任意一个目的IP”功能，比如ping LTE核心网IP、PTN设备IP。

“Ping基站网关”和“Ping OMC 服务器”是“Ping”的一个功能子集。

提示:1. EDMS提供了三种ping包功能：ping基站网关、ping omc服务器、ping特定IP。

后台人员ping包检测方法A、t elnet登录OMC服务器，IP地址为OMC服务器地址；B、telnet登录基站，IP地址为基站管理网元IP地址；C、进入Ushell；D、P ad到MGR.EXE进程；E、使用“brsping”指令ping远端IPF、操作实例见下：-bash-3.2$ telnet 100.92.1.181 //telnet到基站正在尝试...连接到 100.92.1.181。

换码字符为 '^]'。

(none) login: zte //输入基站用户名及密码Password:Processing /etc/profile... Done# ushell //进入ushell-> Please input password!->***-> Login success!!ushell tool menu:------------------------------------------------------------------------------'ps' or 'PS' list process run on the board'pr xxx' or 'PR xxx' take over xxx process printf info'npr xxx' or 'NPR xxx' not take over xxx process printf info'db xxx' or 'DB xxx' debug xxx process printf info'ndb xxx' or 'NDB xxx' not debug xxx process printf info'pad xxx' or 'PAD xxx' debug and take over xxx process printf info'npad xxx' or 'NPAD xxx'not debug and take over xxx process printf info'pall' or 'PALL' display current debug and take over info'ncheck' or 'NCHECK' Do not check another ushell exist'check' or 'CHECK' Do check another ushell exist'Q' or 'q' cancel all process debug and printf info'exit' or 'EXIT' cancel ushellxxx is process id you want to debug or take over printf info ------------------------------------------------------------------------------ $$ps //显示进程及对应PIDPID USER VSZ STAT COMMAND1 root 1304 S init2 root 0 SW [softirq-high/0]3 root 0 SW [softirq-timer/0]4 root 0 SW [softirq-net-tx/]5 root 0 SW [softirq-net-rx/]6 root 0 SW [softirq-block/0]7 root 0 SW [softirq-tasklet]8 root 0 SW [softirq-sched/0]9 root 0 SW [softirq-hrtimer]10 root 0 SW [softirq-rcu/0]11 root 0 SW [watchdog/0]12 root 0 DW [chkeventd/0]13 root 0 SW< [events/0]14 root 0 SW< [rt_events/0]15 root 0 SW< [khelper]16 root 0 SW< [kthread]17 root 0 SW< [rt_kthread]37 root 0 SW< [kblockd/0]42 root 0 SW< [khubd]83 root 0 SW [pdflush]84 root 0 SW [pdflush]85 root 0 SW< [kswapd0]86 root 0 SW< [aio/0]621 root 0 SW [mtdblockd]678 root 1254m S /MGR.EXE //ping检查需要pad的进程MGR.EXE680 root 9156 S /tftp683 root 1304 S telnetd685 root 1312 S inetd686 root 1312 S -/bin/./ash697 root 0 SWN [jffs2_gcd_mtd0]854 root 457m S /Product_lte_tdd.so 90 93 V3.10.10P30R1 /AGT_LTE_TDD.EXE885 root 349m S /Product_td.so 91 139 TDS_V330501P03 /AGT_TD.EXE1204 root 1316 S -sh1205 root 1332 R ushell1206 root 1332 S ushell1207 root 1332 S ushell1208 root 1304 R sh -c ps1209 root 1308 R ps$$pad 678 //pad 到MGR.EXE进程[678]ushell enter print modushell enter debug mod //系统提示pad成功$$brsping "172.36.1.1" //进行ping检测，注意字母及格式。

此处ping TDS网关2)后台人员检查基站侧数据配置是否正确3)TDS配置参数检查4)LTE配置参数检查5)传输人员检查相应传输链路是否正常6)后/前台人员与传输人员核对传输物理位置及参数配置是否一致故障排查步骤如果基站同时上报“网元断链告警”，则先处理网元断链告警，处理完网元断链告警后再处理SCTP偶联告警。

基站断链故障处理方法请参考《网元断链告警处理手册》。

在“SCTP偶联断”告警详细信息的附加文本中确定具体断链偶联号及偶联类别，据此选择如下对应方法处理。

一、TDS SCTP偶联故障1.1、在前台/后台进行ping包检测。

前台使用EDMS的“Ping基站网关”功能，ping TDS网关；后台登录基站使用brsping TDS网关。

如果ping不通，进入1.2步。

如果能ping通则跳到1.3步继续检查。

1.2联系传输后台，询问基站至RNC整条传输是否有故障，保证中间传输设备的正常。

1.3、检查基站侧VLAN、IP、SCTP等TDS偶联相关参数配置。

检查项如下图（n）至图（m）所示。

图（4）IP层配置-列表图（5）TDS SCTP参数配置图（6）TDS IP参数图(7)DS VLAN参数1.4、检查RNC侧VLAN、IP、SCTP端口等RNC侧相关传输参数图（8）“IPPORT配置”接口信息图（9）“IPPORT配置”SUPERVLAN成员口配置信息图（10）“Iub局向配置”基本信息图（11）“Iub局向配置”传输路径信息图（12）“Iub局向配置”IP配置信息图（13）“Iub局向配置”NBAP链路信息图（14）“IP路径组配置”信息1.5、与传输核对TDS传输参数是否一致。

核对的参数包括PTN设备ID、槽位号、端口号，TDS VLAN。

合集下载

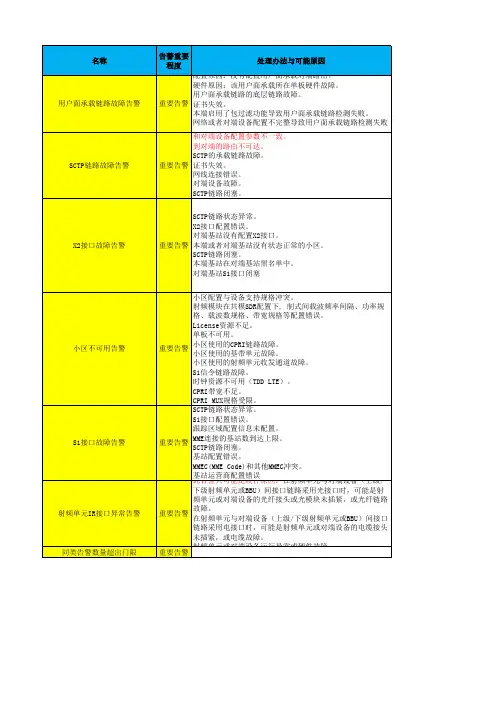

X2告警处理总结

X2告警处理总结

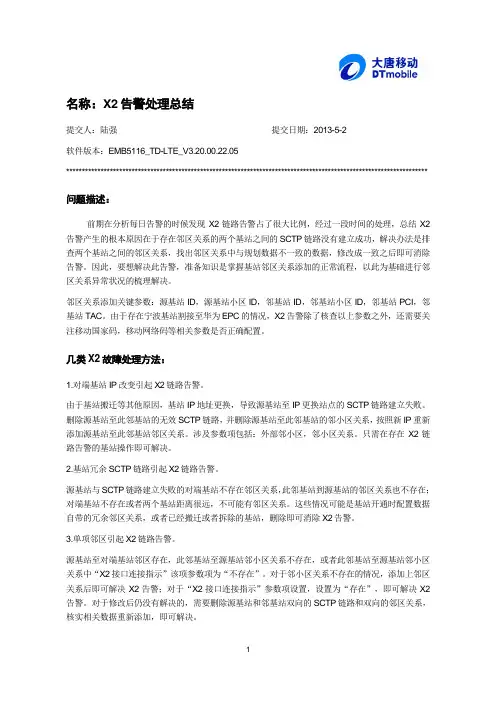

1名称：X2告警处理总结提交人：陆强 提交日期：2013-5-2软件版本：EMB5116_TD-LTE_V3.20.00.22.05******************************************************************************************************************** 问题描述：前期在分析每日告警的时候发现X2链路告警占了很大比例，经过一段时间的处理，总结X2告警产生的根本原因在于存在邻区关系的两个基站之间的SCTP 链路没有建立成功，解决办法是排查两个基站之间的邻区关系，找出邻区关系中与规划数据不一致的数据，修改成一致之后即可消除告警。
