高速公路边沟、排水沟施工的方案.docx

1、施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。

2、施工方法（1）、护坡道碾压在放好坡脚以后按护坡道高程将护坡道及边沟位置推平，振动压路机碾压2遍，以防止护坡道沉降。

（2）、沟槽开挖护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~ 15cm时，改以人工挖掘。

人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。

开挖清理完毕后，然后请监理检验。

（3）、片石砌筑沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。

3、材料要求（1）、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。

（2）、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。

砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。

（3）、施工现场不堆放不合格材料，废弃的材料及时清理出场。

4、沟体片石砌筑排水沟采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。

较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。

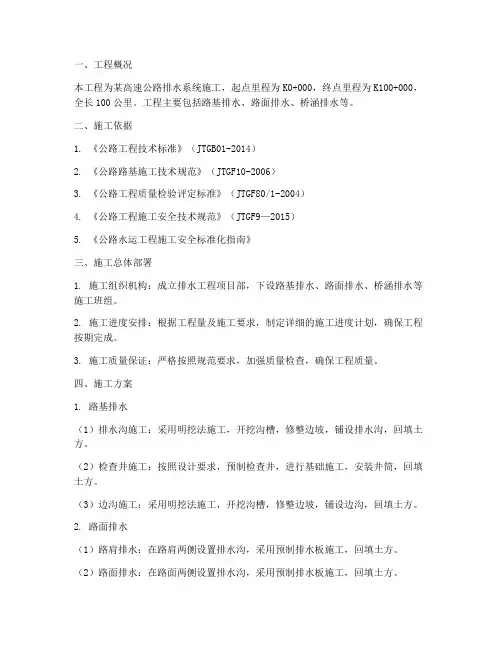

一、工程概况本工程为某高速公路排水系统施工，起点里程为K0+000，终点里程为K100+000，全长100公里。

工程主要包括路基排水、路面排水、桥涵排水等。

二、施工依据1. 《公路工程技术标准》（JTGB01-2014）2. 《公路路基施工技术规范》（JTGF10-2006）3. 《公路工程质量检验评定标准》（JTGF80/1-2004）4. 《公路工程施工安全技术规范》（JTGF9—2015）5. 《公路水运工程施工安全标准化指南》三、施工总体部署1. 施工组织机构：成立排水工程项目部，下设路基排水、路面排水、桥涵排水等施工班组。

2. 施工进度安排：根据工程量及施工要求，制定详细的施工进度计划，确保工程按期完成。

3. 施工质量保证：严格按照规范要求，加强质量检查，确保工程质量。

四、施工方案1. 路基排水（1）排水沟施工：采用明挖法施工，开挖沟槽，修整边坡，铺设排水沟，回填土方。

（2）检查井施工：按照设计要求，预制检查井，进行基础施工，安装井筒，回填土方。

（3）边沟施工：采用明挖法施工，开挖沟槽，修整边坡，铺设边沟，回填土方。

2. 路面排水（1）路肩排水：在路肩两侧设置排水沟，采用预制排水板施工，回填土方。

（2）路面排水：在路面两侧设置排水沟，采用预制排水板施工，回填土方。

3. 桥涵排水（1）桥台后回填：采用分层回填，确保压实度达到要求。

（2）桥涵基础施工：按照设计要求，进行基础开挖、处理，浇筑混凝土。

（3）桥涵主体施工：按照设计要求，预制桥涵构件，进行安装，浇筑混凝土。

五、施工方法1. 施工准备：做好材料、设备、人员等准备工作，确保施工顺利进行。

2. 施工工艺：严格按照规范要求，采用合理的施工工艺，确保工程质量。

3. 施工安全：加强施工现场安全管理，确保施工人员安全。

六、质量保证措施1. 材料质量：选用符合国家标准、行业标准和设计要求的材料，确保材料质量。

2. 施工过程控制：加强施工过程控制，确保施工质量。

高速公路排水沟施工方案1. 简介高速公路在雨季或降雨天气中，水流及时排出对于保证道路通行安全至关重要。

因此，在高速公路的设计和建设中，排水沟的施工方案必不可少。

本文将介绍高速公路排水沟的施工方案。

2. 施工前准备在开始施工之前，需要做以下准备工作：2.1 设计与规划根据具体情况进行排水沟的设计与规划。

考虑到道路的坡度、降雨量等参数，确定排水沟的尺寸和形状。

2.2 地质勘察进行地质勘察，了解地下水位、土壤类型等情况，以便确定合适的施工方法和材料。

2.3 施工材料与设备准备准备好所需的施工材料，如水泥、沙子、砖块等，并配备相应的施工设备，如挖掘机、铲车等。

3. 施工步骤3.1 清理施工区域首先，清理施工区域，移除道路上的杂草、泥土等，确保施工区域干净整洁。

3.2 挖掘排水沟根据设计要求，在施工区域内使用挖掘机挖掘排水沟的沟槽。

根据地质勘察情况，确定挖掘的深度和宽度。

3.3 处理排水沟底部排水沟的底部需要进行处理，以保证排水效果。

可以使用水泥来进行沟底的加固和平整。

3.4 砌筑排水沟边坡在排水沟两侧砌筑边坡，以保护排水沟不被外部因素损坏。

边坡的坡度要根据具体情况进行设计，避免塌方和侵蚀。

3.5 安装排水沟盖板在排水沟的边坡上安装排水沟盖板，以防止杂物进入排水沟，同时保护行人和车辆的安全。

3.6 施工后的清理工作完成排水沟的施工后，清理施工现场，确保道路的通畅和安全。

4. 施工注意事项在进行高速公路排水沟施工时，需要注意以下事项：•施工期间，需设置警示标志和保护措施，以确保施工现场的安全；•根据实际情况，采取合适的排水方法，如设置排水口、引导水流等；•施工过程中，应注意保护现有设施，避免对周边环境造成不必要的破坏；•施工结束后，要及时清理施工现场，保持道路的整洁和通畅。

5. 结论高速公路排水沟的施工方案是确保高速公路通行安全的重要环节。

本文介绍了高速公路排水沟施工的准备工作、施工步骤和注意事项。

通过合理的施工方案和严格的工程质量控制，可以有效地保证高速公路在降雨天气中的排水效果，提高道路的安全性和使用寿命。

公路,排水沟等施工方案
在公路建设中，排水沟是一个非常重要的部分，它可以有效地将降水排除，保障道路的正常使用和延长道路使用寿命。

本文将介绍公路和排水沟的施工方案。

一、公路施工方案
1. 路基处理
•在公路建设前，需要对路基进行处理，包括挖土、填方、砂石料铺设等工作，以保证路基的均匀性和承载能力。

2. 铺设路面
•在路基处理完毕后，需要铺设路面，可以选择沥青或混凝土等材料，根据道路的使用情况选择合适的路面材料。

3. 标线和设施
•最后需要对路面进行标线和设置交通设施，包括路灯、护栏等，以提升道路的通行安全性。

二、排水沟施工方案
1. 排水沟位置确定
•在公路建设中，需要合理确定排水沟的位置，通常沿道路两侧设置排水沟，以便有效排水。

2. 排水沟设计
•排水沟的设计包括横断面和纵断面的设计，通常应保证排水畅通、排水通畅、排水口尺寸合适等。

3. 排水沟施工
•排水沟的施工包括开挖沟槽、设置排水管、填充排水沟等工作，需要注意排水沟的坡度和深度等参数。

结语
通过以上内容的介绍，我们可以了解到在公路建设中，排水沟是一个不容忽视的部分，合理的施工方案可以保障道路的使用和保养。

希望本文对公路和排水沟的施工方案有所帮助。

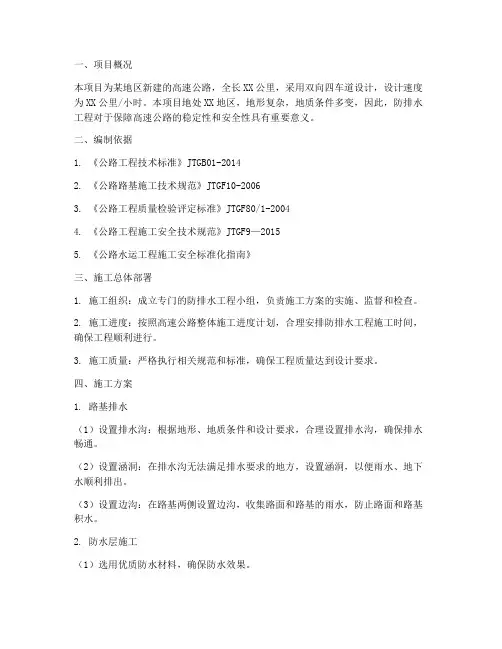

一、项目概况本项目为某地区新建的高速公路，全长XX公里，采用双向四车道设计，设计速度为XX公里/小时。

本项目地处XX地区，地形复杂，地质条件多变，因此，防排水工程对于保障高速公路的稳定性和安全性具有重要意义。

二、编制依据1. 《公路工程技术标准》JTGB01-20142. 《公路路基施工技术规范》JTGF10-20063. 《公路工程质量检验评定标准》JTGF80/1-20044. 《公路工程施工安全技术规范》JTGF9—20155. 《公路水运工程施工安全标准化指南》三、施工总体部署1. 施工组织：成立专门的防排水工程小组，负责施工方案的实施、监督和检查。

2. 施工进度：按照高速公路整体施工进度计划，合理安排防排水工程施工时间，确保工程顺利进行。

3. 施工质量：严格执行相关规范和标准，确保工程质量达到设计要求。

四、施工方案1. 路基排水（1）设置排水沟：根据地形、地质条件和设计要求，合理设置排水沟，确保排水畅通。

（2）设置涵洞：在排水沟无法满足排水要求的地方，设置涵洞，以便雨水、地下水顺利排出。

（3）设置边沟：在路基两侧设置边沟，收集路面和路基的雨水，防止路面和路基积水。

2. 防水层施工（1）选用优质防水材料，确保防水效果。

（2）施工前对路基进行平整处理，确保防水层铺设平整。

（3）按照规范要求，进行防水层施工，确保防水层与路基紧密结合。

3. 路面排水（1）设置路肩排水沟：在路肩两侧设置排水沟，收集路面雨水。

（2）设置路缘石：在路面边缘设置路缘石，防止雨水流入路基。

（3）设置排水井：在排水沟和涵洞出口处设置排水井，确保雨水顺利排出。

五、施工方法1. 路基排水施工：采用机械开挖、人工修整的方式，确保排水沟、涵洞、边沟等排水设施施工质量。

2. 防水层施工：采用铺设、焊接、粘接等工艺，确保防水层施工质量。

3. 路面排水施工：采用机械开挖、人工修整、铺设等工艺，确保路面排水设施施工质量。

六、质量保证措施1. 严格执行施工规范和标准，确保工程质量。

目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (2)四、施工方法 (4)五、雨季施工措施 (8)六、质量保证措施 (10)七、安全保证措施 (11)八、环境保护及文明施工措施 (12)排水沟施工方案1、深圳市货运交通组织调整相关高速公路收费站及配套设施工程第一合同段设计文件；2、《公路路基施工技术规范》 (JTG F10-2022)；3、国际颁布的相关规范、规程、标准和地方相关法规。

罗田收费站工程路堤排水沟、路堑排水沟、分隔带排水沟沟身均采用现浇 C20 混凝土，局部段落设置预制砼盖板，具体情况见下表：排水沟工程数量表排水沟起讫桩号LK0+00~LK0+452YK22+950~YK23+360 YK23+620~YK24+120 YK24+440~YK24+480 ZK23+753~ZK24+500工程名称左侧分隔带排水沟右侧分隔带排水沟右侧路堤排水沟右侧路堤排水沟左侧排水边沟主要尺寸(cm)矩形60*60矩形60*60矩形150*100矩形150*100矩形200*150备注设置C30 砼盖板设置C30 砼盖板设置C35 砼盖板设置C35 砼盖板ZK23+920~ZK24+270 设置C35 砼盖板沟渠长度(m)45241055044747K0+140~K0+470K0+379~K0+437YK23+660~YK23+722 K0+000~K0+059K0+140~K0+244K0+270~K0+362ZK24+274LK0+132YK23+423左侧边沟右侧边沟右侧路堤排水沟两侧路堤排水沟右侧路堤排水沟右侧路堤排水沟收费广场拦水沟矩形60*60矩形60*60矩形60*60矩形60*60矩形60*60矩形60*60矩形40*403305868130114101213防火通道防火通道每侧长度65m巡河道巡河道沟身采用C30 现浇砼，设置HRB400 钢盖板1、技术准备1)开工前组织技术人员认真学习施工图纸、实施性施工组织设计，熟悉规范和技术标准。

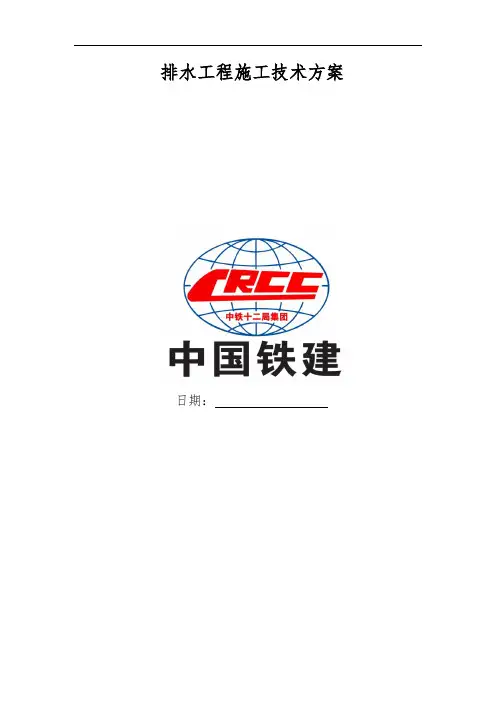

排水工程施工技术方案编制：审批：编制：审批：日期：目录一、工程概况 (1)二、编制依据及原则 (2)1.编制依据 (2)2.编制原则 (2)三、施工计划 (3)1.工程量及进度计划 (3)2.资源配置 (3)四、施工方案 (3)1.截水沟施工 (3)2.边沟、排水沟施工 (5)3.平台排水沟施工 (6)4.预制急流槽和检查踏步施工 (6)5.渗沟施工 (8)五、施工保证措施 (9)1.组织机构保证 (9)2.技术保证措施 (10)3.施工安全及环境保护措施 (11)六、劳动力计划 (12)排水工程施工技术方案一、工程概况.本项目排水工程量具体详见下表:二、编制依据及原则1.编制依据1)4)《关于印发广东省高速公路建设标准化管理指南(试行)的通知》.5)交通部现行的有关设计、施工规范、检验试验规程以及工程施工定额.6)业主及监理有关文件要求.7)我集团公司现有技术装备、队伍实力以及承建类似工程的施工技术和经验.8)可采用的新技术、新设备、新工艺、新方法和现代施工管理办法.9)同类工程施工资料及相关工法.10)现场勘察调查资料.11)初步拟投入本项目工程的人、物、机、材、技和资金等资源,以及本地可利用的资源.12)国家、行业及广东省有关工程建设的法律、法规、标准、条例等.2.编制原则1)以设计文件、施工规范为依据组织施工.2)规范作业程序,强化各项工期、质量、安全、文明施工、环境保护目标等控制措施,确保各项工程目标的实现.3)采用新技术、新结构、新材料、新工艺简化施工环节.三、施工计划1.工程量及进度计划本标段排水工程工程量共计15318.61米³,具体施工进度计划如下表:2.资源配置机械设备一览表3 混凝土运输车8米³8台4 电焊机ZXJ-500IGBT 5台5 振捣器5台四、施工方案1.截水沟施工(1)施工工艺流程图沟槽开挖底板施工及养护沟壁施工及养护回填夯实(2)施工方法1)沟槽开挖截水沟采用C20现浇砼半梯形沟.路基开挖前,先进行截水沟施工.采用全站仪进行现场放样,放出截水沟位置和边坡开挖边线,对于截水沟与边坡开挖线相接的原生植被,予以保留.截水沟沟槽利用人工开挖,沟槽的尺寸均按设计图纸进行控制,沟槽挖至标高后经监理工程师验收合格后进入下道工序.2)底板施工及养护截水沟采用分段浇筑,每10-15米设置一道沉降缝,缝宽2厘米,先采用同厚泡沫板隔离,再进行混凝土浇筑,等达到设计强度后除去泡沫板,采用沥青麻絮进行填塞,保证密实无空隙..沟槽验收完成后,进行底板混凝土浇筑,混凝土在拌合站集中拌和,用混凝土搅拌运输车直接运送至现场,采用汽车吊吊送入模.在混凝土浇筑前将沟槽内的杂物清理干净,基底平整密实.混凝土浇筑过程中,在底板与侧壁结合部位按间距30厘米预埋钢筋,确保结合部位的施工质量.3)沟壁施工及养护截水沟模板采用钢模板,施工前对结合部位进行凿毛、清洗,沟壁伸缩缝设置与底板在同一断面上.拉线控制模板安装线形和顶面标高,混凝土浇筑前,对模板表面进行湿润,积水及时清除,检查结合部位模板的密封情况,防止因模板封堵不严造成混凝土烂根现象.混凝土采用插入式振动器进行振捣,以混凝土表面停止下沉,平坦、泛浆为度 ,混凝土初凝前,刮除沟壁顶面表面浮浆,进行精平.施工中注意模板的稳定性观察,防止因模板支撑不稳在混凝土振捣过程中发生模板移位.混凝土强度达到2.5米Pa以上时,方可拆模,拆模后覆盖土工布洒水进行保湿养生,养生时间不少于7d.4)回填夯实混凝土浇筑完成并达到设计强度后,对其两侧按要求分层回填土,每层松铺厚度不大于20厘米,用打夯机夯实,并通知监理工程师验收.2.边沟、排水沟施工(1)施工工艺流程图沟槽开挖沟体混凝土施工及养护回填夯实(2)施工方法1)沟槽开挖采用全站仪根据设计标高进行现场放样,直线段每20米一个桩位,曲线段每10米一个桩位,确保沟体线形平顺、美观.沟槽利用人工开挖,沟槽挖至标高后经监理工程师验收合格后进入下道工序.2)沟体混凝土施工及养护渗沟施工完成,两侧回填压实后,进行沟体混凝土施工.边沟、路堤排水沟模板采用整体式钢模.根据施工放样的桩位,严格控制模板安装标高和线形.每5米设置一道沉降缝,缝宽2厘米,缝内采用沥青麻絮进行填塞.每隔5米设置一道φ5厘米的 PVC管,PVC管穿过边沟,浇筑边沟时预留PVC管孔.混凝土采用分层对称浇筑、插入式振捣方法,分层浇筑厚度按30厘米控制.振捣以混凝土不再下沉、表面平坦、泛浆为度 ,顶面人工收光,混凝土初凝前二次收光.为防止内模在混凝土浇筑过程中上浮,内模每5米设置2处排气孔,模板顶部压预制混凝土块.混凝土浇筑过程中,边沟两侧壁中央纵向每30厘米插入一根长30厘米φ10HPB300钢筋,并伸入边沟底面10厘米.混凝土强度达到2.5米Pa以上时,方可拆模,拆模后覆盖土工布洒水进行保湿养生,养生时间5-10月份不少于28d,其余时间不少于14d.3)回填夯实混凝土浇筑完成并达到设计强度后,对其两侧按要求分层回填土,每层松铺厚度不大于20厘米,用打夯机夯实,并通知监理工程师验收.3.平台排水沟施工平台排水沟为半梯形截面,采用C20混凝土现浇,施工工艺与截水沟相同.施工中注意下边坡平台排水沟与边坡护脚一同浇筑.4.预制急流槽和检查踏步施工(1)施工工艺流程图(2)施工方法1)施工放样根据设计图纸定出急流槽位置,线位布设好以后请监理复测,符合要求后再进行下道工序.2)沟槽开挖沟槽利用人工开挖,沟槽的 尺寸均按设计图纸进行控制,沟槽挖至标高后经监理工程师验收合格后进入下道工序.3)C20砼预制块砌筑C20砼预制块在小 型预制构件场预制成型,运输车运至现场浆砌拼装.①浆砌施工前,对预制块进行检验,确保强度 和尺寸等符合设计要求.②砌筑时采用坐浆法施工,严禁先铺后灌浆.砌筑前在基底面铺一层2厘米厚米7.5水泥砂浆,借助预制块自重将砂浆压紧,适度 敲击预制块使其完全稳定在砂浆层上.按设计图进行拼缝,砌缝宽度 控制在2厘米以内.施工放样 沟槽开挖 勾缝及养生 C20砼预制块砌筑 回填夯实③砌筑时双面立杆挂线,砌筑过程中随时校正线杆.各砌层的砌块安放稳固,砌块间砂浆饱满,粘结牢固,不得脱空.砌筑中断后恢复砌筑前,将已砌筑表面清扫干净并洒水湿润.④砌筑砂浆随拌随用,保持适当的稠度 ,一般在2～3小时用完,气温超过30℃时宜在1～2小时内用完,对已初凝的砂浆严禁使用.砂浆拌和必须采用拌和机拌和,拌合时准确计量,严格控制配合比,确保工程质量.急流槽每5～10米设置一道伸缩缝,用沥青麻筋进行防水处理.4)勾缝及养生勾缝一律采用凹缝,砂浆强度为米7.5.每砌好一段,待砂浆初凝后,及时进行洒水养生,养生时间不少于7天.养护期间避免外力碰撞、振动或承重.5)回填夯实急流槽砌筑完成并达到设计强度后,对其两侧按要求分层回填土,每层松铺厚度不大于20厘米,用打夯机夯实,并通知监理工程师验收5.渗沟施工边沟施工前,进行碎石渗沟施工.先沿沟槽铺设一层透水土工布,渗水土工布采用渗水土工布,单位面积质量为300g/米2,厚度不小于2.4米米,幅宽不小于3米.纵横向断裂强度不小于9.5kN/米,纵横向断裂伸长率不超过50%,垂直渗透系数不小于5×10-2厘米/s,纵横向撕破强度不小于0.24kN,CBR顶破强度不小于1.5kN.聚乙烯硬式透水管安装时固定牢固,不透水层面朝下安装,有透水孔面安装在朝上安装,边沟端部硬式透水管必须伸出沟底,将水接入急流槽.硬式透水管连接固定后,两侧对称回填碎石至设计标高.五、施工保证措施1.组织机构保证项目经理部组织结构图项目部管理人员一览表2.技术保证措施1)工程开工前组织全体管理干部、技术干部学习合同文件和技术规范,严格按照施工工艺和部颁施工规范组织施工,并结合工程特点制定各类工艺和技术质量标准细则,牢固树立质量第一、争取全优的思想.2)坚持设计文件分级会审和技术交底制度 .重点工序由总工程师、主管工程师审核;一般工序由专业工程师审核,每份图纸必须经过两名以上技术干部审核并填写审核意见.在严格审核的基础上由技术人员向施工人员进行施工技术交底,并有详细的交底记录.3)认真贯彻ISO9001质量管理国际标准.工程施工中做到每个施工环节都处于受控状态,每个过程都有《质量记录》,施工全过程有可追溯性,定期召开质量会,发现问题及时纠正,以推进和改善质量管理工作,使质量管理走向国际标准化.4)保证技术资料和施工控制资料详实,能够准确的反映施工全过程并和施工同步,同时满足竣工验收的要求.5)编制可行性的施工组织设计并组织落实,抓好重要工艺流程、重点环节的摄影和编辑,为申报优质工程积累资料.6)加强专业技术工人岗位培训,提高实际操作技术水平.7)积极推广采用各种“四新”项目,对当前国内外的“新技术、新材料、新设备和新工艺”结合本工程的特点,认真研究加以采用.8)尊重业主和服从监理工程师代表,根据合同条款的要求,在监理工程师及其代表的监督和指导下施工,保证质量达到创优.9)我部在施工前期准备工作中,认真学习了《广东省**高速公路项目工程建设标准化管理规定》以指导施工质量管理的日常工作,确保工程优质、高效的完成.3.施工安全及环境保护措施1)设立专职安全员并建立旁站制度 ,及时纠正和消除施工中出现的不安全苗头.2)各类机械设备操作人员必须持证上岗,无证人员或非本机人员严禁上机操作.3)各种安全规章制度齐全,加强职工安全教育,定期组织安全检查,发现隐患及时处理.4)对机械设备、使用的工具要定期检查、保养,保证安全使用.5)与当地交通队配合,做好交通导流工作,方便居民出行,并在十字路口设置专人指挥交通.6)施工地区设立明显标志,禁止非工作人员进入施工场地.7)施工时不得破坏施工范围以外的花草树木,对于运输易起粉尘的施工材料采取遮盖或适当洒水方法,降低粉尘对空气的污染.施工时还需避勉工地照明的强光照射居民住宅,对于施工期间各类设备和材料妥善保管.8)施工过程中,任何施工杂物及垃圾应按监理工程师的指示集运出现场.六、劳动力计划劳动力计划表。

目录1 编制依据 (3)2 编制原则...................................... 3矚慫润厲钐瘗睞枥庑赖。

3 概述.......................................... 3聞創沟燴鐺險爱氇谴净。

4 施工组织机构.................................. 4残骛楼諍锩瀨濟溆塹籟。

5 施工工艺流程.................................. 4酽锕极額閉镇桧猪訣锥。

6 排水工程的实施................................ 6彈贸摄尔霁毙攬砖卤庑。

6.1 施工准备.................................. 6謀荞抟箧飆鐸怼类蒋薔。

6.2 施工放样.................................. 6厦礴恳蹒骈時盡继價骚。

6.3 边沟及排水沟开挖.......................... 6茕桢广鳓鯡选块网羈泪。

6.4 砂砾垫层回填.............................. 6鹅娅尽損鹌惨歷茏鴛賴。

6.5 沟底底板砼现浇............................ 6籟丛妈羥为贍偾蛏练淨。

6.6 边沟盖板的预制............................ 6預頌圣鉉儐歲龈讶骅籴。

6.7 护坡道坡脚砼隔水层浇筑.................... 7渗釤呛俨匀谔鱉调硯錦。

6.8 排水沟勾缝及养生.......................... 7铙誅卧泻噦圣骋贶頂廡。

6.9 路基边沟施工.............................. 7擁締凤袜备訊顎轮烂蔷。

7 质量保证措施.................................. 8贓熱俣阃歲匱阊邺镓騷。

路基边沟、排水沟、截水沟(专项)施工方案1 编制依据1、《公路工程技术标准》JTG B01—2003。

2、《公路工程水文勘测设计规范》JTG C30—2002。

3、《公路圬工桥涵设计规范》JTG D61—2005。

4、简蒲高速公路第六合同段施工招标文件。

5、简蒲高速公路第六合同段《两阶段施工图设计》。

4、招标参考资料及各专用条款。

5、现场勘测，调查资料。

6、可调用到本工程的各类资源。

2 编制原则严格执行合同文件的各项规定及设计意图，重点考虑本工程项目的特点，将本项目优质、高效的完成。

具体在编制中体现以下几个方面的原则:a、遵守国家法律及交通部、地方政府的法规。

b、执行交通部现行工程施工技术规范和质量检验评定标准。

c、加强施工组织的协调性，确保各施工队、各专业、各工种的配合，均衡协调施工，实现预期的工期目标。

d、根据有关规定要求，制定文明施工措施，确保文明施工。

e、合理布置施工现场，尽量减少工程消耗，降低生产成本。

积极采用、推广新工艺、新技术和新材料，提高产品的技术含量。

3 概述根据设计施工图纸及业主有关文件要求，我合同段路基排水工程采用浆砌边沟和I型C20砼矩形排水沟、II型矩形边沟、III型排水沟、IV型矩形反压护道截水沟、V型路堑平台截水沟、VI型堑顶截水沟。

排水工程数量17224.5m。

挖方段采用I型边沟，均设置碎砾石盲沟，且于盲沟底部加设直径10cm带孔波纹管;填方路段采用II型边沟:其中II-1型实用于一般填方路段，II-2型适用于填方边坡1.6m的底填方路段。

III型排水沟用于将边沟汇水或涵洞出口水流引至路基范围外。

当反压护道宽度大于等于6m时，需在反压护道内侧设置IV型沟;V型平台截水沟用于挖方边坡高度大于20米的第二级边坡平台上;VI型为路堑顶截水沟，用于挖方边坡坡顶5米以外适当位置。

各类型边沟、排水沟相互衔接及其与其它构造物衔接时，可根据沟底标高及地形情况酌情调整尺寸，但沟底纵坡不得小于0.5%，沟深不得小于0.5m，特殊困难地段，纵坡不得小于0.3%。

公路排水工程施工方案
一、前言
在公路建设中，排水工程是非常重要的一环，直接关系到道路的使用寿命和安
全性。

本文将就公路排水工程施工方案进行详细说明和建议。

二、施工准备
1. 资料准备
在施工前，需要收集相关设计图纸、技术规范和验收标准等资料，确保施工按
照要求进行。

2. 设备准备
准备好施工所需的机械设备、工具和材料，确保施工过程中的连续性和有效性。

三、施工方案
1. 施工步骤
1.1 清理现场：清除施工场地上的杂物，确保施工顺利进行。

1.2 进场定位：根据设计要求和标志，确定排水系统的位置和高程。

1.3 开挖沟槽：按照设计图纸提供的要求和标高，在道路两侧开挖沟槽。

1.4 安装管道：将排水管道沟槽顺利铺设，并进行连接和固定。

1.5 硬化处理：对排水管道进行硬化处理，保证其稳定性和耐久性。

2. 施工注意事项
2.1 施工过程中要注意安全，避免发生意外事故。

2.2 施工人员要严格按照设计要求和标准进行操作，确保工程质量。

2.3 施工过程中要及时清理现场，保持工地整洁。

四、施工质量控制
1. 工程验收
在施工结束后，需进行工程验收，确保排水系统符合设计要求和技术标准。

2. 质量监督
需要建立质量监督机制，对施工过程进行监督和检查，及时发现和解决问题。

五、结语
公路排水工程施工是一项复杂且重要的工作，需要施工方、监理单位和设计单位密切合作，共同确保工程顺利完成。

希望通过本文的施工方案，对相关人员有所帮助，提高工程施工质量和效率。

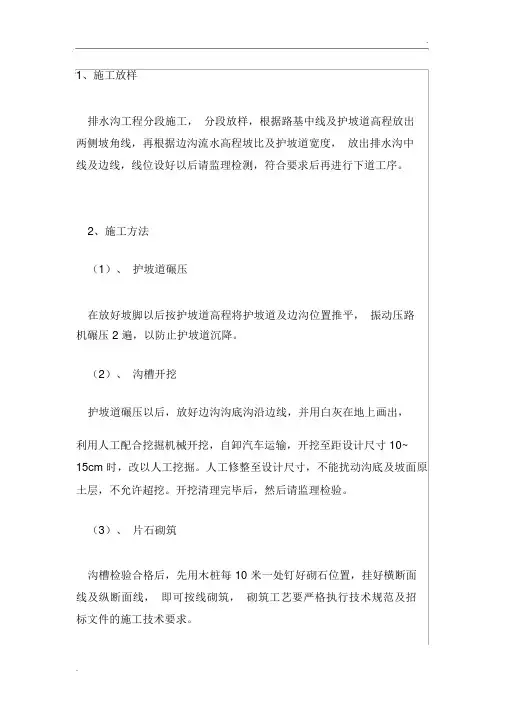

1、施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。

2、施工方法（1）、护坡道碾压在放好坡脚以后按护坡道高程将护坡道及边沟位置推平，振动压路机碾压 2 遍，以防止护坡道沉降。

（2）、沟槽开挖护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸 10~15cm 时，改以人工挖掘。

人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。

开挖清理完毕后，然后请监理检验。

（3）、片石砌筑沟槽检验合格后，先用木桩每 10 米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。

3、材料要求（1）、石料选用厚度不小于15cm 具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。

（2）、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌 3~5min 后使用。

砂浆随拌随用，保持适宜稠度；在拌和 3~5h 使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。

（3）、施工现场不堆放不合格材料，废弃的材料及时清理出场。

4、沟体片石砌筑排水沟采用挤浆法分层砌筑每分层高度10~15cm（2 层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。

较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于 2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于 1.2m，各段水平砌缝一致。

一、工程概况本工程位于XX地区，全长XX公里，路基宽度XX米，路面结构采用XX结构。

根据地质勘察报告，本工程区域地下水位较高，且雨季较长，易发生路基积水现象，严重影响路基稳定性和施工进度。

为确保工程质量，保障施工安全，特制定本排水方案。

二、排水目标1. 排除地表水，降低地下水位，确保路基不受水浸泡，保证路基稳定。

2. 减少施工过程中的环境污染，提高施工环境质量。

3. 确保施工人员、设备安全，提高施工效率。

三、排水措施1. 地面排水（1）边沟：沿路基两侧设置边沟，沟底坡度不小于0.5%，沟底宽0.5米，深0.3米。

边沟采用浆砌片石砌筑，砌体厚度0.2米，砌体之间采用水泥砂浆灌缝。

（2）截水沟：在挖方路基的堑顶设置截水沟，沟底坡度不小于0.5%，沟底宽0.5米，深0.3米。

截水沟采用浆砌片石砌筑，砌体厚度0.2米，砌体之间采用水泥砂浆灌缝。

（3）排水沟：沿路基纵向设置排水沟，沟底坡度不小于0.5%，沟底宽0.5米，深0.3米。

排水沟采用浆砌片石砌筑，砌体厚度0.2米，砌体之间采用水泥砂浆灌缝。

2. 地下排水（1）排水沟：在地下水位较高的地段，沿路基纵向设置排水沟，沟底坡度不小于0.5%，沟底宽0.5米，深0.3米。

排水沟采用浆砌片石砌筑，砌体厚度0.2米，砌体之间采用水泥砂浆灌缝。

（2）暗沟：在地下水位较高的地段，沿路基纵向设置暗沟，沟底坡度不小于0.5%，沟底宽0.5米，深0.3米。

暗沟采用浆砌片石砌筑，砌体厚度0.2米，砌体之间采用水泥砂浆灌缝。

3. 雨季施工排水（1）在雨季施工期间，加强施工场地排水设施的管理，确保排水设施畅通。

（2）对施工人员进行雨季施工排水知识培训，提高施工人员的安全意识。

（3）对施工现场进行巡查，发现问题及时整改。

四、排水设施施工要求1. 施工人员必须熟悉排水方案，严格按照排水方案进行施工。

2. 施工过程中，确保排水设施的质量，确保排水设施的功能。

3. 施工过程中，加强对排水设施的巡查，发现问题及时整改。

高速边沟施工方案
在进行高速边沟施工时，需要遵循以下方案：
1. 确定施工范围：首先需要确定施工的具体范围，包括施工起点和终点，以及边沟宽度和深度。

2. 清理边沟：在施工前，必须清理边沟内的杂物和泥土，确保施工区域干净整洁，方便施工操作。

3. 挖掘边沟：根据设计要求，使用挖掘机等工具挖掘边沟。

挖掘时应注意保持边沟的坡度和宽度，确保排水顺畅。

4. 安装护坡砖：在挖掘好的边沟内，安装护坡砖以加固边沟边缘，防止边沟坍塌，同时可以提高边沟的排水效果。

5. 铺设排水管道：根据设计要求，在边沟底部铺设排水管道，管道应满足排水需要，并注意保证管道的坡度和连接的密封性。

6. 恢复边沟表面：完成排水管道铺设后，需要将边沟表面恢复到原始的平整状态，使用固定边沟砖或填充适当的材料进行修整。

7. 检查施工质量：在施工完成后，需要进行施工质量的检查，确保边沟施工符合相关标准和要求。

以上是高速边沟施工的一般方案，具体操作步骤和材料使用应
根据实际情况和设计要求进行调整。

施工过程中，要注意安全操作，确保人员和设备的安全。

路基路面排水工程施工技术方案一、工程概况全线路基路面排水系统由边沟、排水沟、挡墙排水沟、截水沟、急流槽及桥梁涵洞等组成.(1)填方排水沟在一般地表水冲蚀路基填方路段采用梯形排水沟,深0.6米,底宽1.2米,墙厚0.3 米.结构为米7.5浆砌片石,基础底部采用米10砂浆抹面,抹面厚度2～3厘米.沟底纵坡一般不小于0.3%.(2)挖方边沟在汇水面积较大的挖方边坡,一般采用矩形边沟,深0.9米,底宽1.2米,墙厚0.3 米,盖板为8厘米厚C30钢筋砼,边沟顶30厘米帽石采用C25砼,其余结构为米7.5浆砌片石,基础底部采用米10砂浆抹面,抹面厚度 2～3厘米.(3)边坡平台排水沟在山坡倾向路基的挖方路段,采用平台矩形排水沟,深0.7米,底宽0.7米,墙厚0.3 米,采用C20现浇砼,边坡平台应逐级设置排水沟,并引入截水沟.(4)截水沟当边坡上部山坡有较大的汇水面积时,在坡口外5米处设深0.7米,底宽1.0米,墙厚0.3 米的山坡截水沟,采用C20现浇砼,并通过绿化予以遮挡.截水沟内汇水应在两端通过急流槽引入排水沟,若挖方坡口存在地势起伏地形,则在低处设置急流槽作为泄水孔,将水排至挖方边沟.(5)急流槽急流槽分A、B、C、D四类,急流槽长度一般不短于10米,很长时,应分段砌筑,每段长可为5～10米,接头处以防水材料填缝.急流槽底应砌成粗糙面,以减小流速,防滑平台水平间距1.5米设置一道,矩形边沟与急流槽衔接处应保持平顺以利排水.二、施工进度及组织机构1、施工进度安排计划开工日期：2日计划完工日期：2、施工组织机构组织机构主要人员三、施工方案排水沟施工工艺具体见下图浆砌排水沟施工工艺流程图1、施工准备(1)施工放样排水沟工程分段施工,分段放样,根据路基中线及坡底、坡顶高程放出两侧坡脚线,再根据边沟流水高程坡比及护坡道宽度等,放出排水沟中线及边线,线位设好以后请监理检测,符合要求后再进行下道工序.(2)清理场地清理排水沟范围内的场地,原地面纵向拉坡整平,保证开口线外5米处设截水沟.合理布置堆料场和施工现场.(3)材料准备对于采购的材料在采集前,应先通过试验鉴定,合格后方可进场.提前做好水泥砂浆配合比设计(米7.5).石料应质地坚实,强度不低于30米Pa,岩种应符合设计要求,无风化、裂缝;料石的加工细度应符合设计要求,污垢、水锈使用前应用水冲洗干净.用做镶面的片石应表明平整,尺寸较大 ,并应稍加修整.水泥:采用32.5 级矿渣硅酸盐水泥,应有出厂合格证或试验报告.施工现场不堆放不合格材料,废弃的材料及时清理出场.(4)施工机具浆砌排水沟所用的机具都是常规、小型工具.砌筑常用工具及其作用分述如下：手锤：钢质、木把.分方头、平头,用以敲打石块、棱角,嵌塞小片石,打凿及敲移石块位置等.凿子：用工具钢锻制,分尖凿、扁凿、齿凿等.用以修凿石面、劈割石块、拔移石块位置等.双刃斧、齿斧：钢制、木把.用以修凿石块表面.大灰铲、小灰铲、两用式泥刀：均为钢制、木把.用以铺抹砂浆、插捣灰缝等.托板：木制.盛砂浆用.小撬棍：拨移石块,校正位置用.灰桶：盛砂浆用.此外尚有平头铁铲,以及准线、线锤、墨斗、量尺、角尺等.2、沟槽开挖在放好坡脚线以后按护坡道高程将护坡道及边沟位置推平,振动压路机碾压2遍,以防止护坡道沉降.护坡道碾压以后,放好边沟沟底沟沿边线,并用白灰在地上画出,利用人工配合挖掘机械开挖,自卸汽车运输,开挖至距设计尺寸10～15厘米时,改以人工挖掘.人工修整至设计尺寸,不能扰动沟底及坡面原土层,不允许超挖.开挖清理完毕后,然后请监理检验.3、基底处理当基底为土质时,应将其整平夯实.对于岩石地基,若发现岩层有孔洞、裂缝,应视裂缝的张开度以水泥砂浆或小石子混凝土等浇筑饱满;若基地岩层有外露软弱夹层时,对该层做封面防护.对基底软弱或土质不良地段,可采取换填法进行处理：挖除软土,抽出坑内积水,换填砂砾、碎石、矿渣或灰土等质量较好的材料,以扩散基地压应力,使之均匀的传递到下卧软弱土层中.换填材料最大粒径以5厘米为宜,并进行分层铺筑、夯实,分层厚度一般为20厘米.4、砂浆的拌制、运送⑴砂浆的的拌制砂浆配料应准确,搅拌应均匀、充分.砂浆采用机械拌和,机拌时,宜先将每盘料3/4的用水量、1/2的用砂量与全部水泥放在一起稍加拌和,然后陆续加入每盘剩余的砂和水.搅拌时间不小于2.5米in,一般为3~5米in,时间过短或过长均不适宜,以免影响砌筑质量.砂浆随拌随用,并保持适宜稠度 ;在砂浆初凝前使用完毕.⑵砂浆的运送砂浆使用铁桶、斗车等不漏水的容器运送.砂浆经运输后,检查其稠度和分层度 ,稠度不足或分层的砂浆则重新拌和,符合要求后可以使用.炎热天气或雨天运送砂浆时,容器加以覆盖,以防砂浆凝结或受雨淋而失去应有的流动性.5、片石砌筑(1)、沟槽片石砌筑沟槽基底检验合格后,先用木桩每10米一处钉好砌石位置,挂好横断面线及纵断面线,即可按线砌筑,砌筑工艺要严格执行技术规范及招标文件的施工技术要求.(2)、沟体片石砌筑排水沟采用挤浆法分层砌筑,每分层高度 10~15厘米(2层卧片石),分层与分层间的砌筑砌缝应大致找平,各工作层应相互错开,不得贯通.较大的片石使用于下层且大面朝下,砌筑时选取形状及尺寸较为合适的片石,尖锐突出部分敲除,竖缝较宽时,在砂浆中塞以小石块,砌缝宽度不大于2厘米,砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口,石块使用时应洒水湿润,若表面有泥土、水锈先冲洗干净,尤其下层砌及角隅石不能偏小 ,砂浆要饱满,石缝以砂浆和小碎石充填,片石不能竖立使用,石料挤浆要符合要求,不能紧贴无砂浆,宽度要一致,不能有假缝,当分几段同时砌筑时,相邻高差不大于1.2米,各段水平砌缝一致.砌筑中的三角缝不得大于20米米;各工作缝相互错开.若石块松动或砌缝开裂,要将石块提起,将垫层砂浆与砌缝砂浆清扫干净,然后将石块重铺砌在新砂浆上.6、沉降缝、伸缩缝的砌法沉降缝、伸缩缝的宽度一般为2厘米.为保证接缝的作用,两种接缝均须垂直,并且缝两侧砌体表面需要平整,不能搭接,必要时缝两侧的石料须加修凿.砌筑接缝砌体时,根据图纸设计规定的接缝位置设置,采用跳段砌筑的方法,使用相邻两段砌块高度错开,并在接缝处作为一个外露面,挂线砌筑,达到又直又平.接缝中尚需填塞防水材料,防止砌体漏水.填缝材料为沥青麻絮,贴置在接缝处已砌段的端面,须沿排水沟壁内、外、顶三边填满、挤紧.填塞深度不得小于15厘米,以满足防水要求.7、抹面排水沟内表面按设计进行米10砂浆抹面,以防雨水渗漏,并增加结构物的美观.首先将砌体表面进行修整、清扫,保持砌体表面干净,并洒水湿润.然后挂线抹灰,砂浆厚度为2～3厘米,并及时对抹面进行收光,以保证砌体内表面光滑、洁净,接槎平整,线角顺直、清晰.8、砌体的养护⑴不可在砌体上抛掷或凿打石块.已砌好但砂浆尚未凝结的砌体,不可使其承受荷载.⑵如所砌石块在砂浆凝结后有松动现象,应予以拆除,刮净砂浆,清洗干净后,重新安砌.拆除和重砌时,不得撞动邻近石块.⑶新砌圬工告一段落或在收工时,须用浸湿的草帘、麻袋等覆盖物将砌体盖好.一般气温条件下,在砌完后的 10~12h以内,炎热天气在砌完后2~3h以内即须洒水养护.养护时间一般不少于7d.⑷养护时须使覆盖物经常保持湿润,在一般条件下,最初的 3d内昼间至少每隔3h浇水一次,夜间至少浇水一次;以后每昼夜至少浇水3次.⑸新砌圬工的砂浆,在硬化期间不应使其受雨水冲刷或水流淹浸.⑹养护期间,除抗冻砂浆者外,一般砂浆在强度尚未达到设计强度的70%以前,不可使其受力.9、边沟盖板施工(1)、边沟盖板预制：边沟盖板预制计划在2号预制场进行预制,场地采用C15砼进行硬化,硬化后用作底模部分地坪进行表面抹光压平.边沟盖板预制投入施工机械有： 30KW 发电机组1台,三相平板式振动器2台,二相平板式振动器2台,砼搅拌运输车1辆,砼模具50套;预制生产计划投入30人,其中砼搅拌工5人,砼班15人,钢筋工5人,技术员1人,预制块堆放4人;预计每天生产砼预制块20米3.预制盖板长120厘米、宽50 厘米、厚12厘米.预制模板采用120米米厚方木,内钉铁皮,用螺栓固定成型,2～3个加工成一联.φ6、φ12钢筋加工在加工场地统一加工,并绑扎成型,预制时严格按照设计要求摆放绑扎成型的钢筋网片.预制盖板浇注前,模板内壁打磨光洁,涂刷新机油,在清扫干净的平整光滑的砼地坪上铺塑料薄膜,以便脱模.砼拌合严格按照监理工程师批复的配比进行拌合,用砼搅拌运输车运至现场人工摊铺.采用平板振动器仔细振捣,直到表面泛浆,不再有气泡为止.然后待砼初凝前抹平压光.预制砼初凝后用麻袋覆盖,洒水进行养护三天后脱模,然后将预制块集中摆放,继续进行养护.(2)、边沟盖板铺砌：待边沟砌体或砌体上现浇C20砼强度达到设计要求后,将其表面用水湿润,再用米7.5砂浆铺底找平,然后在砂浆上进行边沟预制盖板安装.铺砌时要保证边沟盖板平整,线性平顺,砂浆饱满.边沟盖板接缝所用米7.5砂浆,采用磅秤计量,现场机械拌合的方法.接缝处施工应封闭密实.四、质量保证体系1、质量管理目标本工程质量管理目标为：按要求达到优良工程标准.2、质量保证体系质量保证体系框图见附表1工序质量控制程序见附表23、质量保证措施(1)、石料的质量、规格必须符合设计要求和施工规范的规定.使用石料必须保持清洁,受污染或水锈较重的石块应冲洗干净,以保证砌体的粘结强度 .砂浆品种必须符合设计要求,强度必须符合设计规定.(2)、石砌体墙面勾缝密实,粘结牢固,墙面洁净,缝条光洁、整齐,清晰美观.(3)、避免在已完成的砌体上修凿石块和堆放石料;砌筑挡土墙时,严禁居高临下抛石,冲击已砌好的砌体.(4)、砌筑时应严格防止出现不坐浆砌筑或先填心后填塞砂浆,造成石料直接接触,或采取铺石灌浆法施工,这将使砌体粘结强度和承载力大大降低.五、安全、环保措施(一)、安全保证体系建立健全安全保证体系,使安全管理制度化,教育经常化.1、建立健全安全组织保证体系.逐级签订安全承包合同,使各级明确自己的安全目标,制定好各自的安全规划,达到全员参加,全面管理的目的 ,充分体现“安全生产,人人有责”.按“安全生产,预防为主”的原则组织施工生产,做到消除事故隐患,实现安全生产之目的 .2、管理保证措施坚持定期的安全教育、讲话和检查制度 ,设立安全监督岗,安全员持证上岗,支持和发挥群专安全人员的作用.制定详细的安全管理制度 ,在施工中做到安全工作有章可循⑴安全生产责任制度⑵安全生产教育制度⑶安全技术交底制度⑷安全生产检查制度⑸职工伤亡事故报告处理制度⑹安全设计制度⑺安全操作挂牌制度 .⑻班前安全讲话制度 .⑼临时设施验收制度 .⑽交接班制度 .⑾安全活动日制度 .⑿安全生产奖惩制.3、安全保证体系见框图附表3(二)、安全保证措施1 进入施工现场必须按规定佩带防护用具.操作人员应戴安全帽和帆布手套.2、砌石用的脚手架和防护拦板应经检查验收,方可使用,施工中不得随意拆除改动.3、搬运石块应检查搬运工具及绳索是否牢固,抬石应用双绳.4、凿石应注意打凿方向,避免飞石伤人.5、施工前做好施工安全技术交底,施工过程中,安全员随时检查安全情况.(三)、环境保护措施1、现场生活垃圾及施工过程中产生的垃圾和废弃物不得随意丢弃,应根据不同的情况,分别处理,防止污染周围环境.2、对施工噪声应进行严格控制,夜间施工作业应最大限度地减少扰民.3、施工临时道路定期维修和养护,每天洒水2～4 次,减少扬尘污染.附表1 质量保证体系框图附表2 工序质量控制程序不合格附表3 安全保证体系框。

一、边沟、排水沟、截水沟、急流槽、拦水带
1）．根据设计图纸，测出边沟（截水沟、排水沟、急流槽）的位置、断面尺寸及开挖深度，并挂好线。

2）．土质基坑采用人工配合挖掘机开挖，石质基坑采用小型风钻爆破，人工辅助挖掘机开挖，自卸汽车运输。

3）．人工清理并修整基坑。

4）．制作安装沟型断面样板，并挂好线，制作砂浆配合比标志牌。

5）．采用挤浆法浆砌片石。

根据施工配合比严格控制砂浆拌合；片石大面朝下，丁顺结合，面石经精心修整，错缝砌筑。

实验室现场取样制作砂浆试件。

6）．勾缝采用M7.5砂浆，勾凹缝。

砂浆初凝后，对已完砌体进行覆盖洒水养护，养护时间不小于14天。

高速洞口排水沟施工方案一、项目背景与目标随着交通基础设施的不断完善，高速公路的建设与维护成为关键任务。

高速洞口排水沟作为保障道路安全、减少雨水冲刷损害的重要设施，其施工质量直接关系到公路的使用寿命与行车安全。

本方案旨在明确高速洞口排水沟施工过程中的关键步骤，确保施工的高效与安全。

二、施工前期准备地质勘察：施工前，首先进行地质勘察工作，了解洞口区域的地质构造、水文条件及地下水位等信息。

这有助于制定合理的施工方案，预防潜在的地质风险。

材料与设备准备：根据施工方案，提前准备所需的施工材料（如片石、砂浆等）和施工设备（如挖掘机、装载机、压路机等）。

确保材料质量符合标准，设备状态良好，能够满足施工需要。

三、施工过程施工放样：根据设计图纸，在洞口区域进行精确的放样工作，明确排水沟的位置、走向及尺寸。

放样过程中要注意保持与设计的吻合，确保施工精度。

护坡道碾压：对排水沟两侧的护坡道进行碾压处理，使其达到设计要求的密实度。

碾压过程中要注意控制压实度，确保护坡道的稳定性和承载力。

沟槽开挖：按照放样线进行沟槽开挖。

开挖过程中要注意保持沟槽的直线性，避免超挖或欠挖现象。

同时，要做好沟槽的排水工作，防止积水影响施工质量。

片石砌筑：在沟槽开挖完成后，按照设计要求进行片石砌筑。

砌筑过程中要注意片石的选型、尺寸和排列方式，确保砌体的稳定性和耐久性。

同时，要控制砂浆的质量和用量，确保砌体与基础的粘结强度。

盖板安装：在砌体达到一定强度后，进行盖板安装工作。

盖板的选择要符合设计要求，安装过程中要确保盖板的平整度和稳定性。

同时，要做好盖板的防水处理，防止雨水渗漏。

四、质量检测与验收施工完成后，要对排水沟进行全面的质量检测。

检测内容包括但不限于：沟槽的尺寸、砌体的质量、盖板的安装情况等。

检测过程中要严格按照相关标准和规范进行，确保施工质量符合要求。

质量检测合格后，方可进行验收工作。

验收过程中要检查施工资料、检测报告等文件是否齐全，确保施工过程的合规性和可追溯性。

高速公路水沟现浇施工方案一、施工准备确定施工范围与任务，编制详细的施工组织设计。

组织施工队伍，确保人员配备满足施工需要，并进行必要的岗前培训。

制定安全施工措施，确保施工过程中的安全。

二、地质勘察对施工区域内的地质进行详细勘察，了解土壤性质、地下水位等信息。

根据地质勘察结果，制定针对性的施工方案。

三、材料设备准备按照设计要求准备足够的混凝土、钢筋、模板等材料。

准备施工所需的机械设备，如搅拌机、运输车、挖掘机等。

四、施工现场检查检查施工现场的环境，确保施工不会对周边环境造成不良影响。

检查施工现场的交通状况，确保施工期间的交通畅通。

五、测量与标定对施工区域进行测量，确定水沟的具体位置与尺寸。

标定施工区域的界限，确保施工按照设计要求进行。

六、施工模板与支撑根据设计要求制作施工模板，确保模板的尺寸准确、稳固。

搭设支撑结构，确保模板在施工过程中的稳定性。

七、混凝土搅拌与运输按照设计要求的配合比进行混凝土搅拌，确保混凝土质量。

使用运输车将混凝土及时运送到施工现场。

八、水沟挖掘与砌筑按照设计要求挖掘水沟，确保水沟的尺寸与深度满足要求。

使用混凝土进行水沟的砌筑，确保水沟的坚固与美观。

九、盖板安装与固定在水沟砌筑完成后，安装盖板，确保盖板的尺寸与位置准确。

使用钢筋等固定件将盖板牢固固定在水沟上。

十、质量检验与验收对施工完成的水沟进行质量检验，确保水沟的质量符合设计要求。

组织相关部门进行验收，确保水沟的施工质量达到合格标准。

以上即为高速公路水沟现浇施工方案的主要内容，施工过程中应严格按照方案进行，确保施工质量与安全。
