2015通信工程专业电路原理复习提纲及答案

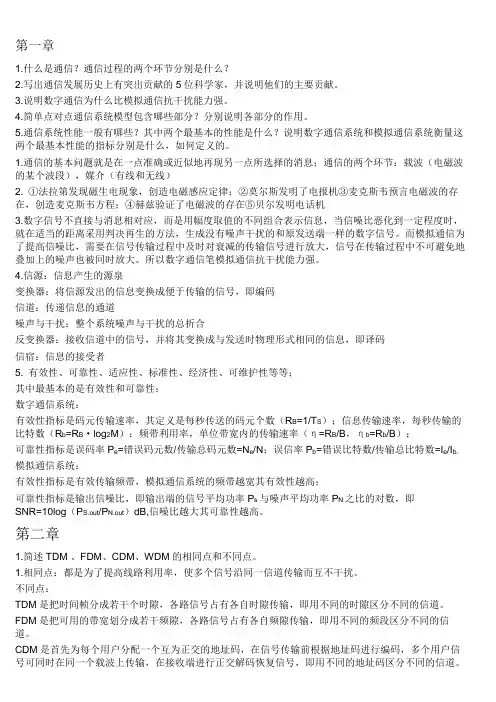

第一章1.什么是通信？通信过程的两个环节分别是什么？2.写出通信发展历史上有突出贡献的5位科学家，并说明他们的主要贡献。

3.说明数字通信为什么比模拟通信抗干扰能力强。

4.简单点对点通信系统模型包含哪些部分？分别说明各部分的作用。

5.通信系统性能一般有哪些？其中两个最基本的性能是什么？说明数字通信系统和模拟通信系统衡量这两个最基本性能的指标分别是什么，如何定义的。

1.通信的基本问题就是在一点准确或近似地再现另一点所选择的消息；通信的两个环节：载波（电磁波的某个波段），媒介（有线和无线）2.①法拉第发现磁生电现象，创造电磁感应定律；②莫尔斯发明了电报机③麦克斯韦预言电磁波的存在，创造麦克斯韦方程；④赫兹验证了电磁波的存在⑤贝尔发明电话机3.数字信号不直接与消息相对应，而是用幅度取值的不同组合表示信息，当信噪比恶化到一定程度时，就在适当的距离采用判决再生的方法，生成没有噪声干扰的和原发送端一样的数字信号。

而模拟通信为了提高信噪比，需要在信号传输过程中及时对衰减的传输信号进行放大，信号在传输过程中不可避免地叠加上的噪声也被同时放大。

所以数字通信笔模拟通信抗干扰能力强。

4.信源：信息产生的源泉变换器：将信源发出的信息变换成便于传输的信号，即编码信道：传递信息的通道噪声与干扰：整个系统噪声与干扰的总折合反变换器：接收信道中的信号，并将其变换成与发送时物理形式相同的信息，即译码信宿：信息的接受者5.有效性、可靠性、适应性、标准性、经济性、可维护性等等；其中最基本的是有效性和可靠性；数字通信系统：有效性指标是码元传输速率，其定义是每秒传送的码元个数（R B=1/T S）；信息传输速率，每秒传输的比特数（R b=R B·log2M）；频带利用率，单位带宽内的传输速率（η=R B/B，ηb=R b/B）；可靠性指标是误码率P e=错误码元数/传输总码元数=N e/N；误信率P b=错误比特数/传输总比特数=I e/I b；模拟通信系统：有效性指标是有效传输频带，模拟通信系统的频带越宽其有效性越高；可靠性指标是输出信噪比，即输出端的信号平均功率P s与噪声平均功率P N之比的对数，即SNR=10log（P S.out/P N.out）dB,信噪比越大其可靠性越高。

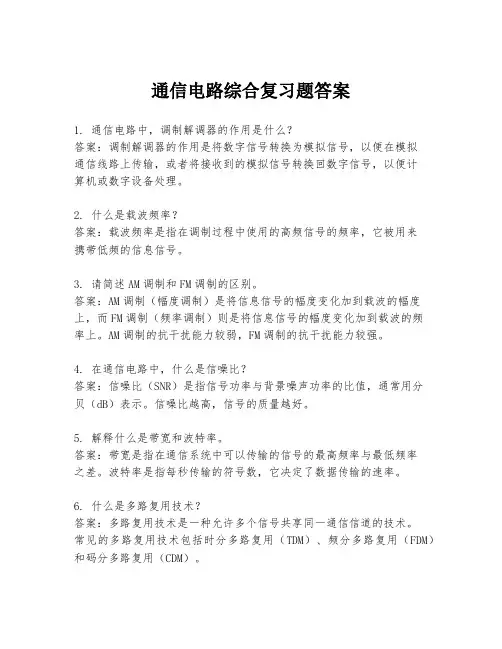

通信电路综合复习题答案1. 通信电路中，调制解调器的作用是什么？答案：调制解调器的作用是将数字信号转换为模拟信号，以便在模拟通信线路上传输，或者将接收到的模拟信号转换回数字信号，以便计算机或数字设备处理。

2. 什么是载波频率？答案：载波频率是指在调制过程中使用的高频信号的频率，它被用来携带低频的信息信号。

3. 请简述AM调制和FM调制的区别。

答案：AM调制（幅度调制）是将信息信号的幅度变化加到载波的幅度上，而FM调制（频率调制）则是将信息信号的幅度变化加到载波的频率上。

AM调制的抗干扰能力较弱，FM调制的抗干扰能力较强。

4. 在通信电路中，什么是信噪比？答案：信噪比（SNR）是指信号功率与背景噪声功率的比值，通常用分贝（dB）表示。

信噪比越高，信号的质量越好。

5. 解释什么是带宽和波特率。

答案：带宽是指在通信系统中可以传输的信号的最高频率与最低频率之差。

波特率是指每秒传输的符号数，它决定了数据传输的速率。

6. 什么是多路复用技术？答案：多路复用技术是一种允许多个信号共享同一通信信道的技术。

常见的多路复用技术包括时分多路复用（TDM）、频分多路复用（FDM）和码分多路复用（CDM）。

7. 请描述什么是信号的衰减和失真。

答案：信号衰减是指信号在传输过程中由于介质的电阻和吸收作用而逐渐减弱的现象。

信号失真是指信号在传输过程中由于系统非线性或其他因素导致的形状或幅度的变化。

8. 在通信电路中，什么是同步？答案：同步是指在接收端正确地识别和恢复发送端的信号时序的过程。

同步可以是位同步、帧同步或网同步，确保数据的正确接收和处理。

9. 什么是信道编码？答案：信道编码是将原始数据转换成包含冗余信息的编码数据的过程，以提高数据传输的可靠性。

信道编码可以检测和纠正传输过程中的错误。

10. 简述数字通信和模拟通信的主要区别。

答案：数字通信是将信息信号转换成数字形式进行传输，而模拟通信则是直接传输连续变化的信号。

数字通信具有更好的抗干扰性、更高的传输效率和更易于加密等优点。

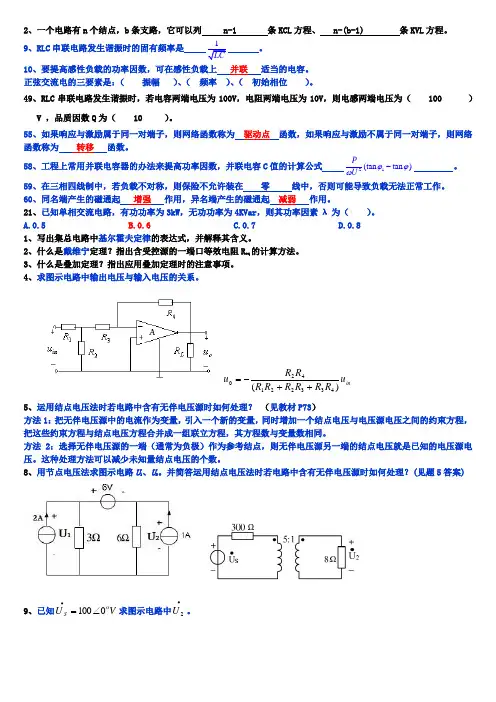

2、一个电路有n 个结点，b 条支路，它可以列 n-1 条KCL 方程、 n-(b-1) 条KVL 方程。

9、RLC10、要提高感性负载的功率因数，可在感性负载上 并联 适当的电容。

正弦交流电的三要素是：（ 振幅 ）、（ 频率 ）、（ 初始相位 ）。

49、RLC 串联电路发生谐振时，若电容两端电压为100V ，电阻两端电压为10V ，则电感两端电压为（ 100 ）V ，品质因数Q 为（ 10 ）。

55、如果响应与激励属于同一对端子，则网络函数称为 驱动点 函数，如果响应与激励不属于同一对端子，则网络函数称为 转移 函数。

58、工程上常用并联电容器的办法来提高功率因数，并联电容C 值的计算公式 12(tan tan )P U ϕϕω- 。

59、在三相四线制中，若负载不对称，则保险不允许装在 零 线中，否则可能导致负载无法正常工作。

60、同名端产生的磁通起 增强 作用，异名端产生的磁通起 减弱 作用。

21、已知单相交流电路，有功功率为3kW ，无功功率为4KVar ，则其功率因素λ为（ ）。

A.0.5B.0.6C.0.7D.0.81、写出集总电路中基尔霍夫定律的表达式，并解释其含义。

2、什么是戴维宁定理？指出含受控源的一端口等效电阻R eq 的计算方法。

3、什么是叠加定理？指出应用叠加定理时的注意事项。

4、求图示电路中输出电压与输入电压的关系。

in u R R R R R R R R u )(433221420++-= 5、运用结点电压法时若电路中含有无伴电压源时如何处理？ （见教材P73）方法1：把无伴电压源中的电流作为变量，引入一个新的变量，同时增加一个结点电压与电压源电压之间的约束方程，把这些约束方程与结点电压方程合并成一组联立方程，其方程数与变量数相同。

方法2：选择无伴电压源的一端（通常为负极）作为参考结点，则无伴电压源另一端的结点电压就是已知的电压源电压。

这种处理方法可以减少未知量结点电压的个数。

通信电路原理复习提纲复习提纲⼀、基本概念1、在通信设备中，属于线性系统的电路有线性放⼤器、滤波器、均衡器、相加（减）器、微分（积分）电路以及⼯作于线性状态下的反馈控制电路等。

2、零中频接收机是将有⽤信号直接变换到基带，中频为零。

3、滤波器按处理的信号形式可分为模拟滤波器、数字滤波器和抽样数据滤波器等。

4、接收机要有⾜够⾼的灵敏度（接收弱信号的能⼒）和⾼的选择性（选出有⽤信号滤除⽆⽤信号的能⼒）。

5、通信系统的基本特性有传输距离、通信容量、信号失真度、抗⼲扰能⼒。

6、发送与接收设备主要任务是对基带信号进⾏处理，使之适宜于所采⽤信道的传输特性。

7、通信系统按信道可分有线通信系统和⽆线通信系统。

8、通信系统的基本特性有传输距离、通信容量、信号失真度、抗⼲扰能⼒。

9、信号通过⾮线性系统后，最主要的特点是将产⽣新的频率分量。

10、通⾏系统的信道特性有衰减特性、⼯作频率范围、频率特性、时变时不变特性、⼲扰特性。

11、常⽤的多路复⽤信号传输有频分复⽤、时分复⽤和码分复⽤等。

12、PLL 表⽰锁相环,AGC 表⽰⾃动增益控制，AFC 表⽰⾃动频率控制。

13、滤波器按其频率特性可分为低通，⾼通，带通，带阻。

14、通⾏系统的信道特性有衰减特性、⼯作频率范围、频率特性、时变时不变特性、⼲扰特性。

15、直接表⽰原始信息的电信号为基带信号，直接传送该信号称为基带信号传输。

16、设备内部的噪声主要由电阻内电⼦的热运动和电⼦器件内部的带电粒⼦的⽆规则运动产⽣的。

17、滤波器的功能是对信号频谱进⾏处理。

18、通信系统调制⽅式主要有调幅、调频、调相。

19、有⾊噪声是在有效频带内，功率谱分布不均匀的噪声。

20、晶体管的噪声有四个来源：电阻热噪声、散粒噪声、分配噪声、1 / f 噪声。

21、共发—共基组合放⼤单元电路最突出的特点是⾼频响应特性好，频带宽，稳定性好。

22、⽩噪声是功率谱密度在整个频段内为恒定值的噪声。

23、场效应管的噪声有四个来源：栅极散粒噪声、沟道热噪声、栅极感应噪声和1 / f 噪声。

《通信电路与系统》课程期末复习提纲特别说明（一）首先建立正确、牢固的电路概念（物理概念） 对电路工作原理的理解、对分析公式的理解 （二）务必建立强烈的“非线性电路”的概念非线性电路与大家所学的模拟电路课程中的线性电路分析方法截然不同。

请大家谨慎使用诸如拉氏变换这类线性系统的分析方法。

（三）要建立信号“频率变换”、“频谱搬移”的概念实现这类信号变换非得“非线性电路”不可。

（四）“线性”与“非线性”的对立统一关系 在混频电路中介绍的“时变参量分析法”、锁相环路中的“线性分析”等。

（五）不同的知识点应该做到融会贯通第一章 通信概论1、通信系统的基本组成2、模拟与数字通信的概念3、通信方式：基带/频带；TDM/FDM ；单工/半双工/全双工4、信道：有线/无线；衡参/变参5、比特速率/码元速率：二进制与多进制码率的关系 比特率指的是信息速率，单位：bit/s码元速率指的是不同进制符号的符号速率，单位：波特 当0、1等概率时，二进制码率数值上等于比特率当一个M 进制编码是由一个二进制编码转换而来时，有bM 2R R =log M第二章 谐振功率放大1、LC 并联谐振回路（各电路的基础）（1）阻抗频率特性，谐振与失谐；振荡频率，谐振电阻 （2）频率响应：幅频特性与相频特性 （3）品质因数Q ，与谐振电阻的关系 （4）滤波作用，通频带 （5）重要的关系式00R Q =；P P R Q =；00p p R Q R Q =；00p Pp R R R R R =+ 03dBp f B Q ≈2、放大效率（1）功率放大必须注重效率问题（2）放大器甲、乙、丙类工作状态的定义 （3）丙类（C 类）工作状态效率高的原因提高放大效率的关键是减小管耗，主要措施：A ．减小c i 的导通角θ（C 类放大，以增大激励功率为代价）B ．减小电流与电压的乘积c ce i u ⋅，借助LC 电路，保证c i 大时ceu 小，或者ce u 大时c i 小（1958年提出的D 类放大，推挽PDM 开关模式放大，在音频放大、电机控制、电源逆变上应用。

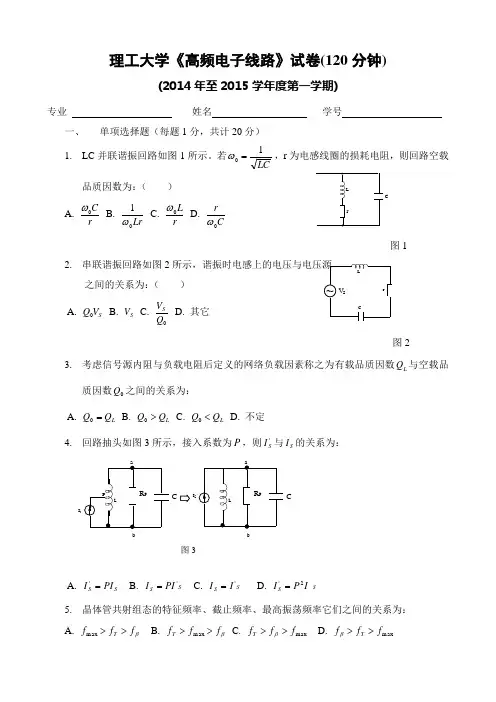

理工大学《高频电子线路》试卷(120分钟)(2014年至2015学年度第一学期)专业 姓名 学号一、单项选择题（每题1分，共计20分）1. LC 并联谐振回路如图1所示。

若LC10=ω，r 为电感线圈的损耗电阻，则回路空载品质因数为：（ ） A.rC 0ω B.Lr 01ω C. rL 0ω D. C r0ω 图1 2. 串联谐振回路如图2之间的关系为：（ ） A. S V Q 0 B. S V C.Q V SD. 其它图2 3. 考虑信号源内阻与负载电阻后定义的网络负载因素称之为有载品质因数L Q 与空载品质因数0Q 之间的关系为：A. L Q Q =0B. L Q Q >0C. L Q Q <0D. 不定'A. S SPI I =' B. S S PI I '= C. S S I I '= D. SS I P I 2'=5. 晶体管共射组态的特征频率、截止频率、最高振荡频率它们之间的关系为： A. βf f f T >>max B. βf f f T >>max C. max f f f T >>β D. max f f f T >>β6. 晶体管高频小信号单调谐回路放大器的矩形系数01.0r K A. 3.16 B. 9.95 C. 2.41 D. 6.327. 高频谐振功放比甲类低频攻放效率高的主要原因是：A. 工作在丙类；B. 工作在甲类；C.加的电压不一样；D. 用的晶体管不一样； 8. 高频谐振功率放大器用于二倍频器，c θ应该设计为： A. 600 B. 900 C. 400 D. 700 9. 高频谐振功放自给偏压的优点在于：A. 稳定输出信号幅度；B. 稳定频率；C. 稳定输入信号幅度；D. 其它； 10. LC 反馈正弦波振荡器的起振条件是：A. 1>••F A ；B. 1<••F A ；C. 1=••F A ；D. ••<F A ； 11. LC 反馈正弦波振荡器的振荡平衡的相位稳定条件是： A.0<∂∂平衡点ωϕZ B.0>∂∂平衡点ωϕZ C.0=∂∂平衡点ωϕZ ； D. 其它值12. LC 三端式振荡器电路的相位平衡判别准则是： A.ce eb --同性质电抗，c b - 相反性质电抗； B.cb eb --同性质电抗，e b - 相反性质电抗； C.ce cb --同性质电抗，e b - 相反性质电抗； D.cb eb --同性质电抗，c e -也是同性质电抗； 13. 泛音石英晶体振荡器的泛音与基音基本上成： A. 偶数倍； B. 奇数倍； C.不成倍数； D.特定倍数； 14. 混频器的中频干扰与镜像干扰属于：A.组合频率干扰；B. 副波道干扰；C. 交叉调制；D. 互相调制； 15. 模拟振幅调制属于频谱的：A.线性变换；B. 非线性变换；C. 不变换；D. 卷积；16. 调幅波)(102cos )102cos 3.01(5.0)(63V t t t v ⨯⨯+=ππ的频带宽度是：A.Hz 3102⨯π；B. Hz 3102⨯；C. Hz 3104⨯π；D. Hz 310； 17. 负峰切割失真产生的与原因是：A.C R L 太大；B. 交直流负载电阻不相等；C. C R L 太小；D. 交直流负载电阻相等； 18. )()(t v k t f c Ω+=ωω，)(t v k f Ω称之为：A.瞬时频移；B. 瞬时相移；C.调频指数；D. 调相指数； 19. ))(sin 5cos()(0V t t V t v C Ω+=ω称之为：A.调频波；B. 调相波；C. 调角波；D. 调幅调频波；20. 调频波调制信号频率KHz F 10=，调频指数5=f m ，则最大频偏m f ∆为： A. KHz 1005； B. KHz 50；C. KHz 75； D. KHz 15；二、多项选择题（在每小题的被选答案中，选出2—5个正确答案，多选、少选、选错，均无分。

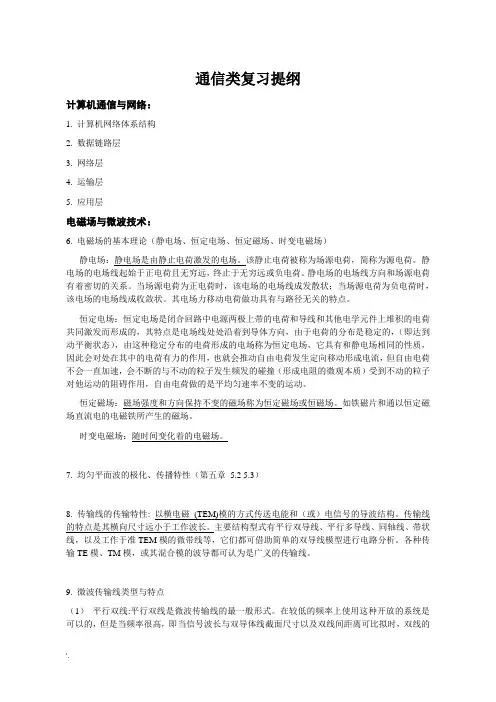

通信类复习提纲计算机通信与网络：1. 计算机网络体系结构2. 数据链路层3. 网络层4. 运输层5. 应用层电磁场与微波技术：6. 电磁场的基本理论（静电场、恒定电场、恒定磁场、时变电磁场）静电场：静电场是由静止电荷激发的电场。

该静止电荷被称为场源电荷，简称为源电荷。

静电场的电场线起始于正电荷且无穷远，终止于无穷远或负电荷。

静电场的电场线方向和场源电荷有着密切的关系。

当场源电荷为正电荷时，该电场的电场线成发散状；当场源电荷为负电荷时，该电场的电场线成收敛状。

其电场力移动电荷做功具有与路径无关的特点。

恒定电场：恒定电场是闭合回路中电源两极上带的电荷和导线和其他电学元件上堆积的电荷共同激发而形成的，其特点是电场线处处沿着到导体方向，由于电荷的分布是稳定的，（即达到动平衡状态），由这种稳定分布的电荷形成的电场称为恒定电场，它具有和静电场相同的性质，因此会对处在其中的电荷有力的作用，也就会推动自由电荷发生定向移动形成电流，但自由电荷不会一直加速，会不断的与不动的粒子发生频发的碰撞（形成电阻的微观本质）受到不动的粒子对他运动的阻碍作用，自由电荷做的是平均匀速率不变的运动。

恒定磁场：磁场强度和方向保持不变的磁场称为恒定磁场或恒磁场。

如铁磁片和通以恒定磁场直流电的电磁铁所产生的磁场。

时变电磁场：随时间变化着的电磁场。

7. 均匀平面波的极化、传播特性（第五章5.2 5.3）8. 传输线的传输特性: 以横电磁(TEM)模的方式传送电能和（或）电信号的导波结构。

传输线的特点是其横向尺寸远小于工作波长。

主要结构型式有平行双导线、平行多导线、同轴线、带状线，以及工作于准TEM模的微带线等，它们都可借助简单的双导线模型进行电路分析。

各种传输TE模、TM模，或其混合模的波导都可认为是广义的传输线。

9. 微波传输线类型与特点（1）平行双线:平行双线是微波传输线的最一般形式。

在较低的频率上使用这种开放的系统是可以的，但是当频率很高，即当信号波长与双导体线截面尺寸以及双线间距离可比拟时，双线的辐射损耗急剧增加，传输效果明显变差，因此真正用于微波段的传输线多为封闭系统。

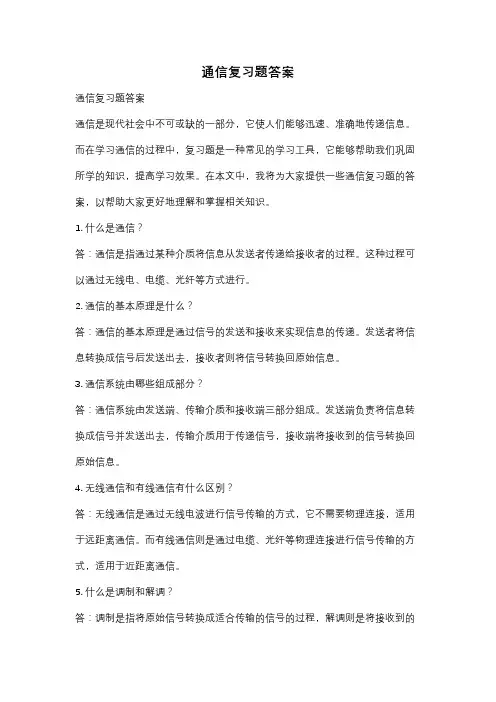

通信复习题答案通信复习题答案通信是现代社会中不可或缺的一部分，它使人们能够迅速、准确地传递信息。

而在学习通信的过程中，复习题是一种常见的学习工具，它能够帮助我们巩固所学的知识，提高学习效果。

在本文中，我将为大家提供一些通信复习题的答案，以帮助大家更好地理解和掌握相关知识。

1. 什么是通信？答：通信是指通过某种介质将信息从发送者传递给接收者的过程。

这种过程可以通过无线电、电缆、光纤等方式进行。

2. 通信的基本原理是什么？答：通信的基本原理是通过信号的发送和接收来实现信息的传递。

发送者将信息转换成信号后发送出去，接收者则将信号转换回原始信息。

3. 通信系统由哪些组成部分？答：通信系统由发送端、传输介质和接收端三部分组成。

发送端负责将信息转换成信号并发送出去，传输介质用于传递信号，接收端将接收到的信号转换回原始信息。

4. 无线通信和有线通信有什么区别？答：无线通信是通过无线电波进行信号传输的方式，它不需要物理连接，适用于远距离通信。

而有线通信则是通过电缆、光纤等物理连接进行信号传输的方式，适用于近距离通信。

5. 什么是调制和解调？答：调制是指将原始信号转换成适合传输的信号的过程，解调则是将接收到的信号转换回原始信号的过程。

6. 什么是数字通信和模拟通信？答：数字通信是指将原始信号转换成数字信号进行传输的方式，它具有抗干扰能力强、传输质量稳定等优点。

而模拟通信则是直接传输原始信号的方式，适用于音频、视频等模拟信号的传输。

7. 什么是调频和调幅？答：调频是指通过改变载波频率来传输信息的方式，它适用于无线电广播、电视等领域。

调幅则是通过改变载波振幅来传输信息的方式，适用于调制解调器、电话等领域。

8. 什么是信道容量？答：信道容量是指在给定的信噪比条件下，信道能够传输的最大数据率。

它受到信道带宽和信噪比的影响。

9. 什么是多路复用？答：多路复用是指将多个信号合并在一个信道中进行传输的技术。

它可以提高信道利用率，实现多个用户同时进行通信。

电路原理期末考试复习资料一、单项选择题1、图3.4电路换路前已达稳态，在t=0时断开开关S ，则该电路（ C ） A 、电路有储能元件L ，要产生过渡过程 B 、电路有储能元件且发生换路，要产生过渡过程 C 、因为换路时元件L 的电流储能不发生变化，所以该电路不产生过渡过程。

2、图3.6所示电路在开关S 断开之前电路已达稳态，若在t=0时将开关S 断开，则电路中L 上通过的电流)0(+L i 为（ A ）A 、2AB 、0AC 、－2A3、三相四线制电路，已知︒∠=•2010A I A ，︒-∠=•10010B I A ，︒∠=•14010C I A ，则中线电流N •I 为（ B ）A 、10AB 、0AC 、30A4、图示电路中开关断开时的电容电压)0(+c u 等于（ B ） A 、2V B 、3V C 、4V D 、0V5、图示电路的开关闭合后，电感电流)(t i 等于（C ） A 、te 25- AB 、te5.05- AC 、)1(52te -- AD 、)1(55.0te -- A 6、图示正弦电流电路中电压)(t u 的初相等于（A ）2Vi1H图3.4L图3.610μFA 、︒9.36B 、︒-9.36C 、︒-1.53 D 、︒1.537、动态电路是指含有___B___元件的电路，其电路方程是微分方程。

A ）电阻B ）动态C ）独立源 8、端口特性为43+=i ψ的二端电路元件是____A__元件 A ）电感 B ）电容 C ）电阻 9、10Ω电阻和0.2F 电容并联电路的时间常数为___C___ A ）1S B ）0.5S C ）2S10、1Ω电阻和2H 电感并联一阶电路中，电感电压零输入响应为___B___ A ）t L e u 2)0(-+ B ）tL eu 5.0)0(-+ C ）)1)(0(2t L e u -+-11、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ） A 、一定为正值 B 、一定为负值 C 、不能肯定是正值或负值 12、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ） A 、10V B 、20V C 、30V 13、当恒流源开路时，该恒流源内部（ B ）A 、有电流，有功率损耗B 、无电流，无功率损耗C 、有电流，无功率损耗 14、叠加定理只适用于（ C ）A 、交流电路B 、直流电路C 、线性电路 15、只适应于线性电路求解的方法是（ C ） A 、弥尔曼定理 B 、戴维南定理 C 、叠加定理16、已知工频电压有效值和初始值均为380V ，则该电压的瞬时值表达式为（ B ）A 、t u 314sin 380=VB 、)45314sin(537︒+=t u VC 、)90314sin(380︒+=t u V17、u ＝－100sin （6πt ＋10°）V 超前i ＝5cos （6πt －15°）A 的相位差是（ C ） A 、25° B 、95° C 、115° 18、在右图所示电路中，R ＝X L ＝X C ，并已知安培表A 1的读数为3A ，则安培表A 2、A 3的读数应为（ C ）Ω3usu Vt t u s )2cos(5)(=A 、1A 、1AB 、3A 、0AC 、4.24A 、3A19、发生串联谐振的电路条件是（ C ） A 、RL0ω B 、LCf 10=C 、LC10=ω20、两互感线圈的耦合系数K=（ B ） A 、21L L MB 、21L L MC 、21L L M21、两互感线圈顺向串联时，其等效电感量L 顺=（ C ）A 、M L L 221-+B 、M L L ++21C 、M L L 221++22、三相发电机绕组接成三相四线制，测得三个相电压U A ＝U B ＝U C ＝220V ，三个线电压U AB ＝380V ，U BC ＝U CA ＝220V ，这说明（ C ）A 、A 相绕组接反了B 、B 相绕组接反了C 、C 相绕组接反了二、填空题（本大题共10空，每空2分，共20分）1、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。

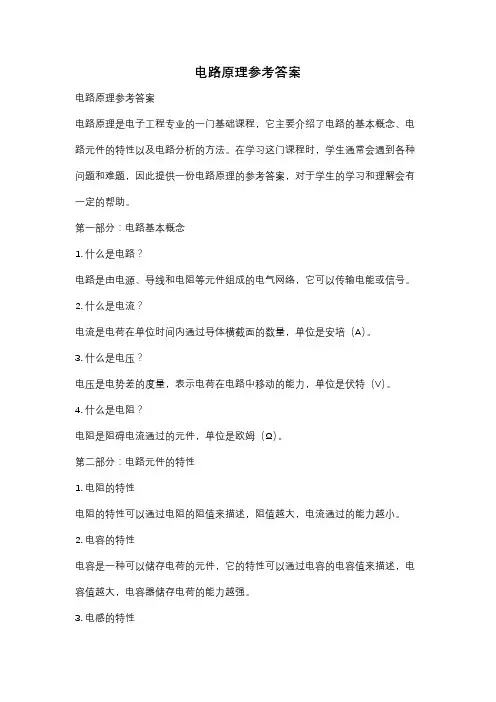

电路原理参考答案电路原理参考答案电路原理是电子工程专业的一门基础课程，它主要介绍了电路的基本概念、电路元件的特性以及电路分析的方法。

在学习这门课程时，学生通常会遇到各种问题和难题，因此提供一份电路原理的参考答案，对于学生的学习和理解会有一定的帮助。

第一部分：电路基本概念1. 什么是电路？电路是由电源、导线和电阻等元件组成的电气网络，它可以传输电能或信号。

2. 什么是电流？电流是电荷在单位时间内通过导体横截面的数量，单位是安培（A）。

3. 什么是电压？电压是电势差的度量，表示电荷在电路中移动的能力，单位是伏特（V）。

4. 什么是电阻？电阻是阻碍电流通过的元件，单位是欧姆（Ω）。

第二部分：电路元件的特性1. 电阻的特性电阻的特性可以通过电阻的阻值来描述，阻值越大，电流通过的能力越小。

2. 电容的特性电容是一种可以储存电荷的元件，它的特性可以通过电容的电容值来描述，电容值越大，电容器储存电荷的能力越强。

3. 电感的特性电感是一种可以产生磁场的元件，它的特性可以通过电感的电感值来描述，电感值越大，电感器产生的磁场越强。

第三部分：电路分析的方法1. 基尔霍夫定律基尔霍夫定律是电路分析中最基本的定律之一，它分为基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，在任意一个节点处，流入节点的电流等于流出节点的电流之和。

基尔霍夫电压定律指出，在任意一个闭合回路中，电压源的代数和等于电阻元件电压的代数和。

2. 等效电路等效电路是指将复杂的电路简化为等效电路，以便进行更简单的分析。

等效电路可以通过串联和并联等电路连接方式进行简化。

3. 戴维南定理和诺顿定理戴维南定理和诺顿定理是电路分析中的重要定理。

戴维南定理指出，任何一个线性电路都可以用一个电压源和一个电阻串联的等效电路来代替。

诺顿定理指出，任何一个线性电路都可以用一个电流源和一个电阻并联的等效电路来代替。

总结：电路原理是电子工程专业的一门基础课程，学习它需要理解电路的基本概念、电路元件的特性以及电路分析的方法。

《通信电路》复习题（2015）基本概念1．对载波的调制方法大致分两类：连续波调制和脉冲波调制。

对于连续波调制是用调制信号控制载波的振幅，频率或相位的，所以连续波调制又分为调幅，调频和调相三种方法。

2．评价振荡器频率的主要指标有两个：准确度与稳定度。

3．谐振回路和滤波器均可用作选频网络。

4．放大器噪声系数是放大器的输入端功率信噪比与输出功率信噪比的比值。

多级放大器总的噪声系数主要取决于前面一、二级，最关键的是第一级。

不仅要求其噪声系数低，而且要求其额定功率增益尽可能高。

5.调幅制收音机的中频放大器通频带约为9000Hz;中心频率为465KHz.6．在线性电路分析中利用叠加定理，可以使复杂问题得以简化；而非线性电路不满足叠加定理。

7．在复合输出回路的设计中，为了使回路具有较高的传输效率，应该使空载Q0值和有载Q L值都尽可能大。

8. 高频功率放大器的主要技术指标是输出功率和效率，此外还要求输出信号的谐波分量尽量小。

9．初级回路是指在耦合回路中接有激励信号源的回路,而次级回路是指在耦合回路中接负载的回路。

10．高频放大器的调谐回路的谐振频率是变化的。

11.谐振回路Q值越低，谐振曲线越平坦，通频带就越宽，但回路选择性越差。

反之，谐振回路Q值越高，选择性越好，通频带越窄。

12．变频前与变频后的信号的频谱结构是相同，所以变频又称为频谱的搬移。

13．接收机本身产生的干扰，称为内部干扰；此外还有外部干扰，主要有工业干扰和天电干扰。

14．耦合回路是指有两个或两个以上的电路形成的网络，两个电路之间必须有公共阻抗存在，才能完成耦合作用。

公共阻抗如果是纯电阻，称为纯耦合；公共阻抗由两种或两种以上元件所组成，则称为复耦合。

15．工作于丙类状态的高频功率放大器属于非线性电路，不能用线性等效电路来分析。

对其分析可以用图解法或解析近似法，最常用的是解析近似法~ 折线法。

16．耦合系数是一个小于1，最大等于1的没有量纲的正实数。

（完整）2015通信原理期中考题及答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）2015通信原理期中考题及答案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（完整）2015通信原理期中考题及答案的全部内容。

电子科技大学2015—2016学年第 1 学期期中考试A卷课程名称：通信原理考试形式：开卷考试考试日期： 2015年10月 29 日考试时长：90分钟本试卷试题由六部分构成，共 5 页。

一、选择与填空（共20分，共 10题，每题2分）1、频带利用率是数字通信系统的（A )指标。

（A）有效性 (B）可靠性（C）适用性（D）可实现性2、某AWGN信道带宽为50 MHz，信号噪声功率比为30 dB。

则根据香农公式,该信道容量约为（ D )。

（A）40 Mbit/s （B）130 Mbit/s （C)150 Mbit/s （D）500 Mbit/s3、要无失真传输某信号,信道传递函数需满足的条件是（ D ）。

（A）幅频响应和相频响应均为常数（B）幅频响应和相频响应的乘积为常数（C)幅频响应或相频响应的导数为常数（D）幅频响应和相频响应的导数都为常数4、在已调信号带宽相同的情况下,基带信号带宽最宽的是（ B）信号。

（A）AM （B）SSB （C）DSB （D） FM5、在模拟信号传输中，调制效率是指（ C ）。

(A ）传输信号中直流信号功率与交流信号功率之比 （B ）传输信号中载波信号功率与边带信号功率之比（C ）传输信号中信息携带信号的功率与传输信号总功率之比 （D ）传输信号功率与噪声功率之比6、设信号功率为 1 mW,噪声功率为100 nW ，则信噪比（S /N ）的dB 值是 40 dB .7、基带信号()cos m m m t A t ω=对载波作100％的幅度调制，则常规AM 系统、DSB-SC 系统与SSB 系统的解调增益分别为 0。

2015通信工程专业电路原理复习提纲一、选择题1、理想电压源输出的电压值恒定，输出的电流值（ A ）。

A 、由它本身决定B 、由它本身和外电路共同决定C 、由外电路决定2、已知电路复阻抗Z ＝（3+j 4）Ω，则该电路一定呈（ A ）A 、感性B 、容性C 、阻性3、当电阻R 上的u 、i 参考方向为关联时，欧姆定律的表达式应为（ A ）A 、Ri u =B 、Ri u -=C 、 i R u =4、把有功功率与视在功率的比值叫做（C ）。

A 、视在功率B 、无功功率C 、功率因数5、动态元件的初始储能在电路中产生的零输入响应中（C ）A 、仅有稳态分量B 、仅有暂态分量C 、既有稳态分量，又有暂态分量6、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ B ）A 、Ri u =B 、Ri u -=C 、 i R u =7、相量是一个用来表示正弦量的复常数，包含了正弦量的（ A ）两个要素。

A 、频率和初相角B 、周期和频率C 、有效值（最大值）和初相角8、叠加定理不适用于（ C ）A 、交流电路B 、直流电路C 、非线性电路9、额定电压相同、额定功率不等的两个白炽灯，（A ）并联使用。

A 、可以B 、不可以C 、任意10、自动满足基尔霍夫第二定律的电路求解法是（ C ）A 、支路电流法B 、回路电流法C 、结点电压法11、通过互感线圈的电流若同时流入同名端，则它们产生的感应电压。

（ B ）A 、彼此减弱B 、彼此增强C 、任意12、RLC 并联电路在f 0时发生谐振，当频率增加到2f 0时，电路性质呈（B ）(频率增大后感抗增大 阻碍增强 所以呈感性)A 、电阻性B 、电感性C 、电容性13、当电路中电流的参考方向与电流的真实方向相反时，该电流（ C ）A、一定为正值B、一定为负值C、不能肯定是正值或负值14、已知电路复阻抗Z＝（3－j4）Ω，则该电路一定呈（ B ）A、感性B、容性C、阻性15、一阶电路的三要素为（ C ）。
