门禁系统的组成与维修分解

一、门禁系统原理门禁系统基于先进的计算机技术，控制技术、射频卡识别技术在人员管理通道口安装射频卡自动识别系统，通过持有射频卡的人员在进人通道后刷卡，确认合法后进出，从而实现通道安全管理的目的。

该系统最基本的功能包括人员发卡、系统资料管理、软件操控通道放行状态等。

系统使用的控制设备有单门控制主机、两门控制主机、四门控制主机等。

（一）硬件组成门禁系统的硬件设施包括控制器、读卡器、电控锁（及门磁）和出门按钮等。

联网的情况下，还包括电脑和通讯转换器。

大门禁系统的硬件设施与上述的稍有不同，包括控制器、读卡器、挡车器（道闸）和手控按钮等。

1、门禁系统示意图：读卡器读卡器2、大门禁联网示意图一号门卫IP:10.3.200.201三号门卫IP:10.3.200.203（二）软件操作二、系统各部件功能（一）控制器：具有2门（电控门锁）、2路联动输出、4路报警输入的控制能力，通讯模式232/485/modem/TCP/IP,工作电压12V直流，可存储6400/19200条进出门和报警记录，自动滚动。

（二）读卡器：读卡器分车辆和行人两种，工作电压均为12V直流。

它的作用就是读取IC卡信号并将其发送到控制器。

（三）挡车器：挡车器由金属箱体、电路部分及电机部分组成。

工作电压220V交流。

（四）身份查验主机：安装了门禁系统软件的电脑主机，实时显示身份查验的信息。

（五）通讯转换器连接控制器与身份查验主机，完成485信号与232信号的转换，实时完成控制器与身份查验主机间的通讯。

（六）地感控制器连接地感线圈，控制车辆出入门后挡车杆自动落下。

三、系统故障诊断。

（一）身份查验主机1、故障字典：2、故障树图（二）读卡器、道闸箱：1、故障字典2、故障树图（三）控制箱：1、故障字典（四）访客登记主机：1、故障字典（五）光纤收发器：1、故障字典（六）电磁锁门禁设备：1、故障字典四、系统故障处理方法(一) 台式无线对讲机接收正常，发射电流偏大（>12A）或着偏小(<2A)，或者电流正常但发射不出语音信号(二)台式无线对讲机电压正常（13.8V），电流正常（2A<电流<12A）.但接收不到语音信号，也发射不出。

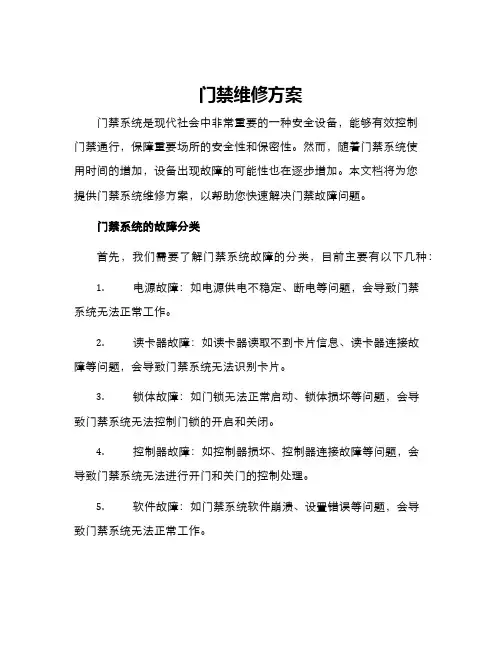

门禁维修方案门禁系统是现代社会中非常重要的一种安全设备，能够有效控制门禁通行，保障重要场所的安全性和保密性。

然而，随着门禁系统使用时间的增加，设备出现故障的可能性也在逐步增加。

本文档将为您提供门禁系统维修方案，以帮助您快速解决门禁故障问题。

门禁系统的故障分类首先，我们需要了解门禁系统故障的分类，目前主要有以下几种：1.电源故障：如电源供电不稳定、断电等问题，会导致门禁系统无法正常工作。

2.读卡器故障：如读卡器读取不到卡片信息、读卡器连接故障等问题，会导致门禁系统无法识别卡片。

3.锁体故障：如门锁无法正常启动、锁体损坏等问题，会导致门禁系统无法控制门锁的开启和关闭。

4.控制器故障：如控制器损坏、控制器连接故障等问题，会导致门禁系统无法进行开门和关门的控制处理。

5.软件故障：如门禁系统软件崩溃、设置错误等问题，会导致门禁系统无法正常工作。

门禁系统的维修方法针对以上门禁系统的故障分类，我们为您提供下面的维修方法：1.电源故障 - 检查电源供电是否正常，是否有过载、漏电等情况。

如果是因为断电导致的故障，需及时修复电源供电问题。

2.读卡器故障 - 检查读卡器是否摆放不妥，需要重新安装读卡器。

如果是读卡器故障导致无法识别卡片的情况，需要更换读卡器并重新连接。

3.锁体故障 - 首先检查门锁是否正常，如果门锁故障需要联系修理人员进行更换维修。

如果是门禁系统操作有误导致无法控制门锁开启或关闭，需进行系统恢复和调试。

4.控制器故障 - 检查控制器是否正确连接，是否存在线路损坏或插头失效等情况。

如果检查之后仍出现控制器故障，需要联系专业维修人员进行处理。

5.软件故障 - 通过门禁系统的软件检测功能查找故障原因并进行排查处理。

门禁系统维修注意事项在门禁系统维修过程中，需要注意以下细节：1.维修前需要做好安全防护和场地保护工作，避免出现人身伤害或设备损坏等问题。

2.维修工作需由专业的维修人员进行，未经培训的人员不得进行维修操作。

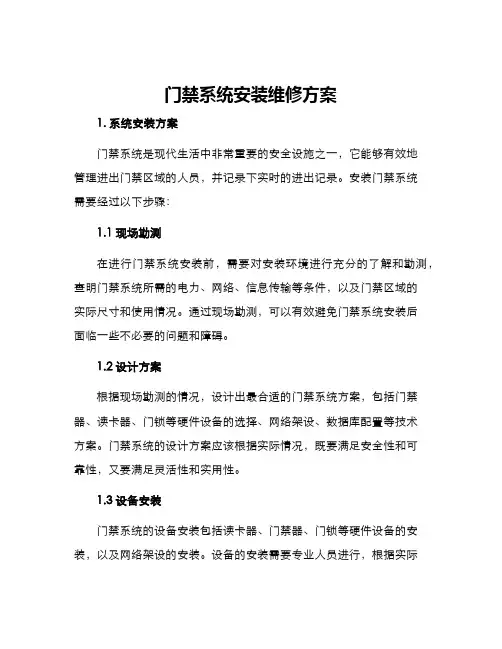

门禁系统安装维修方案1. 系统安装方案门禁系统是现代生活中非常重要的安全设施之一，它能够有效地管理进出门禁区域的人员，并记录下实时的进出记录。

安装门禁系统需要经过以下步骤：1.1 现场勘测在进行门禁系统安装前，需要对安装环境进行充分的了解和勘测，查明门禁系统所需的电力、网络、信息传输等条件，以及门禁区域的实际尺寸和使用情况。

通过现场勘测，可以有效避免门禁系统安装后面临一些不必要的问题和障碍。

1.2 设计方案根据现场勘测的情况，设计出最合适的门禁系统方案，包括门禁器、读卡器、门锁等硬件设备的选择、网络架设、数据库配置等技术方案。

门禁系统的设计方案应该根据实际情况，既要满足安全性和可靠性，又要满足灵活性和实用性。

1.3 设备安装门禁系统的设备安装包括读卡器、门禁器、门锁等硬件设备的安装，以及网络架设的安装。

设备的安装需要专业人员进行，根据实际情况，选择最合适的安装位置，将硬件设备和网络连接好，并进行测试和调试，确保设备的正常运行。

1.4 系统调试门禁系统安装完成后，需要进行系统调试，调试内容包括设备连接和通信、权限配置、数据库配置等。

系统调试应该进行完整的测试，确保门禁系统可以正常运行和实现所需的功能。

2. 系统维护方案门禁系统的正常运行需要进行日常的维护和保养，以确保系统的稳定性和效率。

门禁系统的维护方案主要包括以下内容：2.1 设备检查门禁设备包括读卡器、门禁器、门锁等硬件设备，需要进行定期的检查和保养，查看设备状态是否良好。

在日常使用中，还需要注意对设备的清洁和防水防尘等措施。

2.2 系统优化门禁系统需要经过不断的优化升级，以适应不断变化的需求和环境。

在门禁系统运行过程中，需要对系统进行监控和分析，找出系统运行中存在的问题和不足，进行适当的优化升级。

2.3 数据备份与恢复门禁系统的数据包括权限配置、进出记录等重要数据，需要进行定期备份和恢复，以防止数据丢失和错误。

备份和恢复的方式可以通过手动复制和软件系统自动化备份等方式实现。

门禁系统设备维护方案组织一、背景门禁系统是保障公司安全的重要设备之一。

为了确保门禁系统的正常运行和延长设备的使用寿命，制定一个有效的维护方案是必需的。

二、维护目标1. 保障门禁系统的正常运行：定期维护设备，及时修复故障，确保门禁系统的稳定性和可靠性。

2. 延长设备的使用寿命：通过细致的维护和保养工作，延长门禁系统设备的使用寿命，降低更换设备的成本。

三、维护计划1. 设立维护小组：组建由技术人员和管理人员组成的维护小组，负责门禁系统设备的维护工作。

2. 确定维护周期：根据设备厂商建议和实际使用情况，制定维护的具体周期，例如每月、每季或每年维护一次。

3. 维护内容：- 定期巡检：对门禁系统设备进行全面巡检，检查设备的工作状态和性能。

- 清洁保养：清洁设备表面，并检查是否有灰尘、污垢或腐蚀，及时进行清理和保养。

- 系统更新：定期进行系统软件和硬件的更新升级，以提高设备的功能和安全性。

- 故障修复：及时处理设备的故障，修复或更换故障部件。

4. 维护记录：维护小组要详细记录每次维护的时间、内容、维护人员等信息，以备查档。

5. 监督与评估：上级管理人员要对维护工作进行监督，并定期评估维护效果，及时提出改进意见。

四、维护预算门禁系统设备维护需要一定的经费支持。

根据具体情况，管理人员需要编制门禁系统设备维护预算，确保维护工作能够顺利进行。

五、风险管理维护人员需要注意风险管理，遵守相关安全操作规程，确保在维护过程中不对公司和员工造成伤害或造成设备损坏。

六、参考资料1. 门禁系统设备使用说明书2. 设备厂商提供的维护手册和建议3. 相关法律法规和行业规范以上是关于门禁系统设备维护方案组织的文档，根据实际情况和需求，可适当调整和完善维护计划和预算，以确保门禁系统设备的正常运行和稳定性。

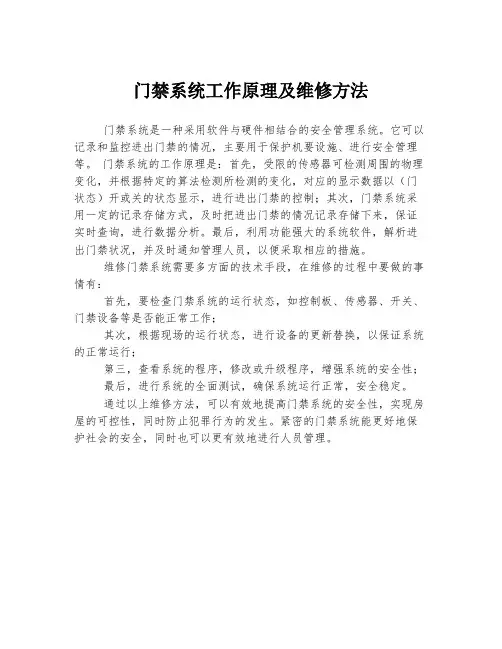

门禁系统工作原理及维修方法
门禁系统是一种采用软件与硬件相结合的安全管理系统。

它可以记录和监控进出门禁的情况，主要用于保护机要设施、进行安全管理等。

门禁系统的工作原理是：首先，受限的传感器可检测周围的物理变化，并根据特定的算法检测所检测的变化，对应的显示数据以（门状态）开或关的状态显示，进行进出门禁的控制；其次，门禁系统采用一定的记录存储方式，及时把进出门禁的情况记录存储下来，保证实时查询，进行数据分析。

最后，利用功能强大的系统软件，解析进出门禁状况，并及时通知管理人员，以便采取相应的措施。

维修门禁系统需要多方面的技术手段，在维修的过程中要做的事情有：
首先，要检查门禁系统的运行状态，如控制板、传感器、开关、门禁设备等是否能正常工作；
其次，根据现场的运行状态，进行设备的更新替换，以保证系统的正常运行；
第三，查看系统的程序，修改或升级程序，增强系统的安全性；
最后，进行系统的全面测试，确保系统运行正常，安全稳定。

通过以上维修方法，可以有效地提高门禁系统的安全性，实现房屋的可控性，同时防止犯罪行为的发生。

紧密的门禁系统能更好地保护社会的安全，同时也可以更有效地进行人员管理。

门禁维修方案摘要门禁系统是大多数现代建筑物的重要组成部分，但是它们容易受到各种故障和损坏的影响。

本文将提供门禁维修方案的详细说明，以确保门禁系统的高效运行。

门禁常见问题门禁系统可能受到以下几种问题的影响：1.电力故障2.读写器损坏3.门禁控制器故障4.反应慢5.闪烁解决方案以下是解决上述门禁常见问题的建议。

电力故障电力故障是最常见的问题之一，可以通过以下几种方式解决：•检查门禁系统是否连接到电源插座。

•检查建筑物的电源线路是否正常。

•更换门禁系统中的电池或电源线，确保正常供电。

读写器损坏读写器损坏通常是由以下原因导致：•读写器与门禁系统失去连接。

•读写器被人为损坏。

•读写器内部线路损坏。

为解决这些问题，我们需：•检查门禁系统的连接线缆是否正确连接。

•更换被损坏的读写器。

•确保读写器的线路无短路或开路情况。

门禁控制器故障门禁控制器故障通常表现为以下情况：•系统无法启动。

•门无法打开或关闭。

•控制器板上的灯闪烁。

以下是一些可能的解决方案：•检查门禁控制器是否正常工作。

•检查控制器板上的所有开关是否处于正常位置。

•确保所有设备都已插牢。

•更换控制器板上的损坏零部件。

反应慢或闪烁如果门禁系统的反应速度较慢或闪烁，可能需要考虑：•调整读写器的灵敏度。

•更换门禁控制器。

•检查门禁系统的电源线路。

•确认所有线路连接正确。

结论门禁系统必须保持高效运作，以确保建筑物的安全。

在门禁系统出现故障时，必须及时解决问题。

本文提供了一些解决门禁常见问题的方案，可以帮助您及时维修故障，确保门禁系统正常运行。

门禁系统原理图1. 概述门禁系统是一种广泛应用于各种场所的安全控制系统，它通过一系列的硬件设备和软件系统实现对出入人员的管理和控制。

本文档将介绍门禁系统的基本原理和各组成部分的功能。

2. 原理图门禁系统的原理图如下所示：门禁系统原理图门禁系统原理图2.1 门禁控制器门禁控制器是整个门禁系统的核心部件，负责对各个设备进行控制和协调。

它通常包括以下几个主要组成部分：•中央处理器（CPU）：负责控制和管理门禁系统的各个功能模块。

•存储器（Memory）：用于存储门禁系统的配置信息和记录数据。

•各类接口：与门禁系统的其他设备（如读卡器、电磁锁等）进行通信。

2.2 读卡器读卡器是门禁系统中用于读取用户身份信息的设备，它可以识别不同类型的卡片（如磁卡、IC卡、远程卡等）。

读卡器通常包括以下几个主要部件：•读卡头：用于与门禁控制器进行通信和数据传输。

•接口电路：实现与卡片的物理连接和数据传输。

•解码器：负责将读取到的卡片信息进行解码，提取用户身份信息。

2.3 电磁锁电磁锁是门禁系统中用于控制门的开闭的设备，它可以根据门禁控制器的指令实现自动开锁或上锁。

电磁锁通常包括以下几个主要部件：•线圈：产生电磁力以实现开锁或上锁的动作。

•锁体：用于固定门框，确保门的安全性。

•电源：向线圈提供电流以实现开锁或上锁的动作。

2.4 报警器报警器是门禁系统中用于警示的设备，它可以在发生异常情况时发出声音或光线信号，以引起人们的注意。

报警器通常包括以下几个主要部件：•声音发生器：产生警报声音。

•光源：产生警示灯光。

•控制电路：接收门禁控制器的信号，触发报警器的报警动作。

3. 工作流程门禁系统的工作流程如下：1.用户将身份卡片放置于读卡器上。

2.读卡器将读取到的卡片信息传输给门禁控制器。

3.门禁控制器将根据卡片信息进行验证，并根据权限判断是否允许通行。

4.如果验证通过，门禁控制器将发送解锁信号给电磁锁。

5.电磁锁根据接收到的解锁信号进行开锁操作。

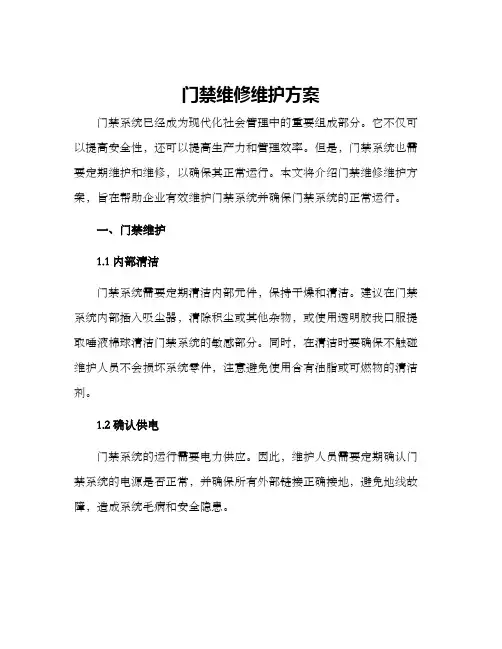

门禁维修维护方案门禁系统已经成为现代化社会管理中的重要组成部分。

它不仅可以提高安全性，还可以提高生产力和管理效率。

但是，门禁系统也需要定期维护和维修，以确保其正常运行。

本文将介绍门禁维修维护方案，旨在帮助企业有效维护门禁系统并确保门禁系统的正常运行。

一、门禁维护1.1 内部清洁门禁系统需要定期清洁内部元件，保持干燥和清洁。

建议在门禁系统内部插入吸尘器，清除积尘或其他杂物，或使用透明胶我口服提取唾液棉球清洁门禁系统的敏感部分。

同时，在清洁时要确保不触碰维护人员不会损坏系统零件，注意避免使用含有油脂或可燃物的清洁剂。

1.2 确认供电门禁系统的运行需要电力供应。

因此，维护人员需要定期确认门禁系统的电源是否正常，并确保所有外部链接正确接地，避免地线故障，造成系统毛病和安全隐患。

1.3 调整设备设置为避免门禁系统设备在安装后无法启动或故障，维护人员应定期检查设备设置并进行必要的调整。

这包括确定诸如门禁系统的重定向设置，超时设置，系统锁定时间，高安全性区域的登记，财务结账设置等系统配置是否合适，并对系统产生问题时进行修复和处理。

1.4 门禁系统的保养维护门禁系统是由各种高精密电子器件和传感器组成，维护人员需要根据生产厂家的规定和说明定期维修保养。

门禁系统的保养维护包括定期更换传感器、换电池、检修控制器等，以保证门禁系统正常运行。

1.5 环境温度的维护门禁系统对环境温度有特定的要求，通常建议环境温度保持在10-25摄氏度之间。

因此，维护人员需要检查门禁系统所处环境的温度，如环境温度过高应及时暴露阳光，适当通风换气，并确保环境温度合适以维护系统稳定运行。

二、门禁维修如果门禁系统出现故障，维护人员需要及时采取相应的措施进行维修：2.1 报修门禁设备在出现故障时，应及时报修。

根据维护合同或者相关协议，门禁维护单位应有现场服务，严格按照维修问题的紧急性以及效率进行排单，同时及时回复维护申请方要求。

2.2 维护记录在维护和维修门禁系统过程中，维护人员需要详细记录维护情况并跟踪维护进度。

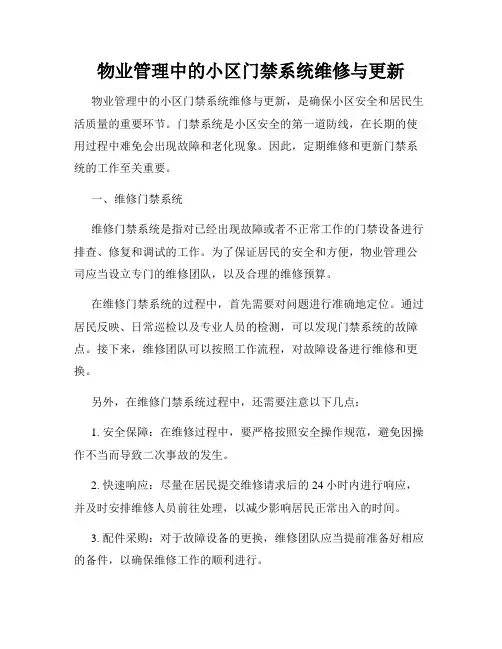

物业管理中的小区门禁系统维修与更新物业管理中的小区门禁系统维修与更新，是确保小区安全和居民生活质量的重要环节。

门禁系统是小区安全的第一道防线，在长期的使用过程中难免会出现故障和老化现象。

因此，定期维修和更新门禁系统的工作至关重要。

一、维修门禁系统维修门禁系统是指对已经出现故障或者不正常工作的门禁设备进行排查、修复和调试的工作。

为了保证居民的安全和方便，物业管理公司应当设立专门的维修团队，以及合理的维修预算。

在维修门禁系统的过程中，首先需要对问题进行准确地定位。

通过居民反映、日常巡检以及专业人员的检测，可以发现门禁系统的故障点。

接下来，维修团队可以按照工作流程，对故障设备进行维修和更换。

另外，在维修门禁系统过程中，还需要注意以下几点：1. 安全保障：在维修过程中，要严格按照安全操作规范，避免因操作不当而导致二次事故的发生。

2. 快速响应：尽量在居民提交维修请求后的24小时内进行响应，并及时安排维修人员前往处理，以减少影响居民正常出入的时间。

3. 配件采购：对于故障设备的更换，维修团队应当提前准备好相应的备件，以确保维修工作的顺利进行。

二、更新门禁系统随着科技的快速发展，门禁系统的更新和升级也变得越来越重要。

更新门禁系统可以提升小区的安全性和便捷性，为居民提供更好的居住环境。

1. 技术升级：随着门禁技术的不断创新，更新门禁系统可以引入更先进的技术，如指纹识别、人脸识别等，加强小区的安全性。

2. 效率提升：更新门禁系统可以优化物业管理的工作流程，提高出入管理的效率，减少人为操作的错误和漏洞。

3. 方便居民：更新门禁系统可以提供更多便捷的功能，如远程开锁、手机APP管理等，提升居民的生活品质和使用体验。

在更新门禁系统的过程中，物业管理公司应当选择专业的门禁系统供应商，并建立合作关系。

根据小区的实际需要和预算，选择合适的门禁系统，并确保配套设备和软件的稳定性和兼容性。

综上所述，物业管理中的小区门禁系统维修与更新是保障小区安全和居民生活质量的重要工作。

门禁系统门禁维护随着现代社会的发展，越来越多的人开始注重安全，而安全需要保障，这就需要门禁系统，它的安装和维护也是应该得到重视的。

门禁系统的门禁维护是门禁系统正常运转的基础，只有保证门禁系统的正常运作，才能更好地维护社会安全。

一、门禁系统门禁维护的定义门禁系统门禁维护是指对门禁系统进行定期的检测、维护和修复，以保障门禁系统的正常运行，确保门禁系统能够及时进行监控和检测，保证社会安全。

门禁系统门禁维护工程包括硬件检修、升级保养和软件维护等项目。

硬件检修主要包括门禁系统的基本检查、室内温度检查，电池运行情况检查、电源线安装情况检查和机房UPS检查维护等。

升级保养则包括对门禁系统软硬件进行升级更新，系统数据备份，系统管理平台全面关注系统异常等。

软件维护包括对门禁系统数据进行清理，日志归档，检测数据库是否存在问题，培训管理系统运行和操作的维护人员，以及及时响应客户需求等。

二、门禁系统门禁维护的重要性门禁系统门禁维护不仅可以确保门禁系统正常运行，还可以解决系统安全性问题，提高系统运行效率、降低维护成本，并且提高系统的可用性，确保门禁系统的稳定运行，防止故障和安全隐患的发生。

门禁系统的维护和保养工作可分为预防性维修、计划维护和紧急修理三个部分。

预防性维修是指通过定期的维护，对门禁系统硬件或软件的领域进行检查和测试，保障门禁系统正常工作。

计划维护是指对门禁系统每个部分进行保养和管理，从而降低维修次数，提高设备的可用性。

紧急修理是指在门禁系统出现故障时，快速安排人员到现场解决问题，减少系统瘫痪时间。

预防性维护是所有维护计划中最重要的一部分。

只有这部分的维护得当，才能降低故障率，保证门禁系统安全性和稳定性。

三、门禁系统门禁维护的要点门禁系统门禁维护工程需要注意以下几个方面：1.首先要定期检查门禁系统硬件和软件是否正常运行，如果门禁系统出现故障，要及时排除故障，还要定期更新系统软件，以提高门禁系统的稳定性和安全性。

门禁系统的基本构成门禁系统的基本构成门禁系统由读卡器、控制器、电磁锁、识别卡和计算机组成。

识别卡可分为接触式和非接触式两种，其中在非接触式卡中有EM卡，HID卡，MIFARE卡，LEGIC 卡，TEMIC卡等多个种类，现如今在国内的办公大楼中大多采用EM卡，HID卡，也有采用MIFARE，TEMIC卡的。

读卡器根据卡的不同类型，读卡器也有多种类型，在一些高级的和机要的出入口，采用指纹仪和掌型仪来作为终端识别装置是未来的发展趋势。

门锁电磁锁根据不同的应用场合，可分为电插锁，磁力锁，阴极锁等几大类型。

控制器控制器门禁系统的核心，它由一台微处理机和相应的外围电路组成。

如果将读卡器比作系统的眼睛，将电磁锁比作系统的手，那么控制器就是系统的大脑，由它来决定某一张卡是否为本系统已注册的有效卡，该卡是否符合所限定的时间段，从而控制电磁锁是否打开。

如何选购门禁产品第一次选用门禁系统，如何识别门禁厂家？如果你是第一次使用或选购门禁产品，首先是选择门禁厂家。

门禁厂家选择的对与否，直接关系到你的门禁系统是否能正常使用？是否能顺利验收？是否有许多的售后服务？是否能获取最大的经济效益？俗话说，“男怕入错行，女怕嫁错郎“，在门禁行业，还应该加上一句，“工程商怕选择一个黑心肠”。

如果你“意外”选择了一家“黑心肠”的门禁厂家，这意味着“梦魇”会时刻陪伴你。

然而，一个好的、规范的门禁厂家，应该具备哪些基本素质和条件：(1) ISO9001∶2000国际质量管理体系认证(2) 老总的技术素质，最好是技术出身，对门禁技术掌握娴熟，不要油腔滑调，更不能讲吃喝(3) 6名以上的研发团队，至少一名硬件工程师、一名单片机工程师、二名软件工程师、一名系统测试员和一名研发部经理。

如果还有一名搞外形设计的机械工程师就更好了。

(4) 要有专职的技术支持队伍，3名以上。

能熟练使用万用表、示波器等测试工具，对本公司产品娴熟，具备一定的门禁理论知识。

(5) 销售人员的素质。

在数字技术网络技术飞速发展的今天门禁技术得到了迅猛的发展。

门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。

它在工作环境安全、人事考勤管理等行政管理工作中发挥着巨大的作用。

下面我们来看看门禁系统的组成及其基本架构。

1. 门禁控制器门禁系统的核心部分，相当于计算机的CPU，它负责整个系统输入、输出信息的处理和储存，控制等等。

2. 读卡器(识别仪)读取卡片中数据(生物特征信息)的设备。

3. 电控锁门禁系统中锁门的执行部件。

用户应根据门的材料、出门要求等需求选取不同的锁具。

主要有以下几种类型：(1) 电磁锁：电磁锁断电后是开门的,符合消防要求。

并配备多种安装架以供顾客使用。

这种锁具适于单向的木门、玻璃门、防火门、对开的电动门。

(2) x x 锁：阳极锁是断电开门型，符合消防要求。

它安装在门框的上部。

与电磁锁不同的是阳极锁适用于双向的木门、玻璃门、防火门，而且它本身带有门磁检测器，可随时检测门的安全状态。

(3) 阴极锁：一般的阴极锁为通电开门型。

适用单向木门。

安装阴极锁一定要配备UPS 电源。

因为停电时阴锁是锁门的。

4. 卡片开门的钥匙。

可以在卡片上打印持卡人的个人照片，开门卡、胸卡合二为一。

5. 其它设备出门按钮：按一下打开门的设备，适用于对出门无限制的情况。

门磁：用于检测门的安全/ 开关状态等。

电源：整个系统的供电设备，分为普通和后备式（带蓄电池的）两种。

门禁系统基本完整架构门禁系统有停车场系统、门禁系统、停车场管理系统、门禁管理系统、考勤管理系统、消费管理系统、巡更管理系统、收费管理系统、道闸等,选择时应根据应用企业的不同来选择。

1.楼宇对讲系统电路分析与维修不少小区的住户，为开启防盗门方便，设有楼宇对讲系统。

由于楼宇对讲系统大多不提供电路图，给楼宇系统的维修造成困难，笔者维修了几套楼宇对讲系统，弄清楚了系统工作原理，对照电路板实物，画出其电路原理图和接线图，并对其工作原理进行简要分析，供维修时参考。

一、楼宇系统的结构常见的楼宇对讲系统有直按式对讲系统、数字式对讲系统、可视式对讲系统三类。

楼宇对讲系统的结构如图1所示，由主机、分机(每户一个分机，图中只象征性画出两个分机)、电控锁、电源盒和连接系统五部分构成。

整个对讲系统的工作过程是：电源盒为主机提供电源，内部设有降压充电电路和电瓶，将市电降压、整流、滤波后，向电瓶充电，市电停电时由电瓶提供电源。

主机是整个系统的核心，内部设有电源控制电路、呼叫电路、对讲电路、视频电路、开锁电路等，通过呼叫线、送话线、受话线、视频线、开锁线、地线等连接线与用户分机连接。

来客要进入楼内，先按防盗门主机上的用户编号按键，该住户分机的振铃响起，住户摘机后通过对讲系统和视频系统对来人进行确认，然后按开锁键，使主机上的开锁电路动作，将防盗门的电控锁打开。

1．直按式对讲系统主机上每个住户设置一个呼叫按键，每个按键通过呼叫线与相对应的住户连接，如图1所示。

直接按该住户呼叫键即可直接呼叫住户，直观好用，但无保密功能。

该类楼宇对讲系统的连接系统，除了送话线、受话线、开锁线、地线四根共用线外，每个住户需要一根呼叫连接线，如该楼有20个住户，则需要20根呼叫线。

该类呼叫系统主机成本较低，但连接系统成本较高，且电路连接线较多，连接复杂。

2．数码式对讲系统主机上设置0～9十个数字按键，内置编码识别系统，每个住户设置一组数字编码，输入该住户的密码，才能呼叫该户，如果不知道该户编码，无法呼叫，具有一定的保密功能，避免用户被无故打扰。

该类对讲系统全部用户通过一根呼叫共用线即可与主机连接，输入数字后，编码系统识别后呼叫相应的用户。
