电动剃须刀透盖注射模设计

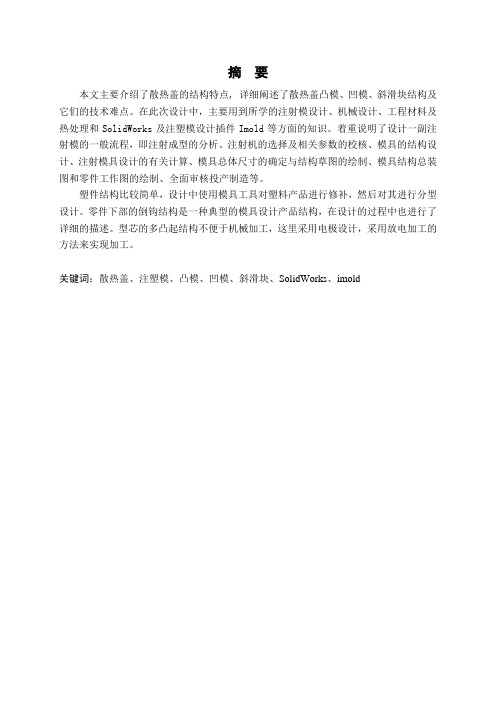

摘要本文主要介绍了散热盖的结构特点, 详细阐述了散热盖凸模、凹模、斜滑块结构及它们的技术难点。

在此次设计中，主要用到所学的注射模设计、机械设计、工程材料及热处理和SolidWorks及注塑模设计插件Imold等方面的知识。

着重说明了设计一副注射模的一般流程，即注射成型的分析、注射机的选择及相关参数的校核、模具的结构设计、注射模具设计的有关计算、模具总体尺寸的确定与结构草图的绘制、模具结构总装图和零件工作图的绘制、全面审核投产制造等。

塑件结构比较简单，设计中使用模具工具对塑料产品进行修补，然后对其进行分型设计。

零件下部的倒钩结构是一种典型的模具设计产品结构，在设计的过程中也进行了详细的描述。

型芯的多凸起结构不便于机械加工，这里采用电极设计，采用放电加工的方法来实现加工。

关键词：散热盖、注塑模、凸模、凹模、斜滑块、SolidWorks、imoldAbstract:In the paper introduces the structure characteristics, heat cover expounds heat punch, covering dies.the technoloy block structure and them, the technical difficulties. In this design, the main use of injection mould design, mechanical design, engineering, materials and heat treatment and SolidWorks injection molding design and the knowledge of the respect such as imold plug-ins. Focus on the design of injection mould, vice general process, namely the analysis of injection molding injection machines, the choice and the related parameters of checking, die structure design, the design of injection mould related calculation, the overall size of the mould structure and determine the sketch rendering, die structure and assembly parts working drawing, comprehensive review production manufacturing, etc.Parts structure is simple in design, mould tool used to plastic products, and then to type design. Parts of the overhead structure is a typical kind of product structure, mould design in design process are described in detail. The core structure is more easy machining raised by electrode, here, the design discharge machining methods to realize processing.Keywords:heat cover, injection molding, punch and die, oblique slippery pieces、SolidWorks、imold目录1 概述 (1)1.1 模具概述 (1)1.2 我国塑料模具现状及发展趋势 (1)2 塑料选择及塑件工艺结构分析 (2)2.1 塑料选取及塑料特性分析 (2)2.2 塑件的结构工艺性分析 (2)3 模具设计 (5)3.1 注射机的选择 (5)3.1.1注射机型号的确定 (5)3.1.2型腔数量的确定和校核 (5)3.1.3注射量校核 (6)3.1.4注射压力的校核 (6)3.1.5开模行程的校核 (6)3.2 浇注系统设计 (7)3.2.1塑料制件在模具中的位置 (7)3.2.2浇注系统的设计 (8)3.3 排溢系统的设计.............................................................................. 错误！未定义书签。

注射模设计步骤及实例注射模是用于制作注射器、针筒等医疗设备的模具。

模具的制作是一个复杂而精细的过程，需要经历多个步骤。

下面将详细介绍注射模的设计步骤及实例。

1.确定需求：在开始设计之前，首先需要与客户充分沟通，了解客户的需求和要求，包括产品的形状、尺寸、材料等。

同时还需要了解注射模的使用环境和功能要求，以确保设计出符合实际需要的模具。

2.绘制初步草图：在了解客户需求的基础上，设计师将根据实际情况绘制初步草图。

这个过程需要考虑到模具的整体结构、零件的尺寸和形状等。

设计师可以使用CAD等软件进行绘图，以便对模具的设计进行更好的规划和控制。

3.模具分析：在绘制初步草图之后，设计师需要进行模具分析。

这个过程包括识别和解决可能出现的问题，比如材料选择、产品的易变形部位等。

同时，还需要对模具进行结构分析，确保模具的稳定性和可靠性。

4.详细设计：在完成模具分析之后，设计师将开始进行详细设计。

这个过程需要考虑到模具的每个零件的制造和组装过程。

设计师需要了解材料的特性，选择合适的工艺和加工方法，并进行每个零件的细节设计。

5.制造模具：在完成详细设计之后，设计师需要将设计图纸交给模具制造厂家进行加工和制造。

制造过程需要使用各种加工设备，比如车床、铣床等，对模具的零件进行加工。

在制造过程中，需要进行严格的质量控制，确保每个零件的精度和质量。

6.装配和调试：在完成模具的制造之后，需要对模具进行装配和调试，以保证模具的正常运行。

这个过程包括将各个零件按照设计要求进行组装，并对模具进行调整和测试。

在调试过程中，需要确保模具的各个部分和功能都正常运作。

7.试模和样品确认：在完成装配和调试之后，需要进行试模和样品确认。

试模是指将模具放入注射机进行注射，获得产品样品，并对产品进行检验。

样品确认是指客户对样品进行验收，并根据需要提出修改要求。

8.修改和改进：根据客户的反馈和需求，设计师需要对模具进行修改和改进。

这个过程包括根据样品确认的结果，对模具的设计进行修改，以提高模具的性能和使用效果。

本科毕业设计（论文）题目：电动剃须刀的结构设计学院：________________________专业：________________________姓名：________________________学号：________________________指导教师：________________________2016年5月11日摘要电动剃须刀使我们日常生活中常见的重要的生活工具之一。

电动剃须刀主要由外壳(包括电池盒)、电机、上盖、下盖和剃须头等等组成。

外壳多用塑料，网罩采用不锈钢，内刀片多用碳素钢制成。

电动剃须刀的工作原理实质上是剪切原理。

内刀片和网罩内表面密切配合，胡须和毛发从网罩外面伸入其孔槽内，内刀片高速旋转或往复动作，与网罩形成相对运动，从而将伸入的胡须和毛发剪切掉。

本次毕业设计的题目是电动剃须刀机械结构的设计，该电动剃须刀机械结构的设计，在一定程度上面能够对后续的关于该设备的研发有一定的参考价值，后续也要不断地完善该电子产品的相关机械性能。

关键词：电动剃须刀；上盖；结构；设计AbstractThis article is about the mechanical structure of electric razor design, first of all on the mechanical structure of electric razor made brief overview; followed by analysis of the electric shaver mechanical standard parts selection principles and calculation methods; then calculated based on these design criteria and selection method in accordance with the given parameters requires selection of design; then the choice of mechanical structure of electric razor, the major components are checked. In the end, the installation and maintenance of the mechanical structure of the electric razor is simple. At present, the mechanical structure of the electric razor is moving in the direction of high quality, high speed and low friction. In the design, manufacture and application of mechanical structure of electric razor, at present our country and the overseas advanced level compared to still have a large gap, the domestic in the design manufacturing mechanical structure of electric razor process there are a lot of problems.The topic of this graduation design is the design of the mechanical structure of electric razor, the electric shaver mechanical structure design, in the certain degree above can has certain reference value to the follow-up of the equipment research and development, but also the follow-up to constantly improve the electronic products related to the mechanical properties.Key words:mechanical structure of electric razor; quality; structure; electronic products全套设计，请加12401814目录摘要 (I)Abstract (II)1 引言 (1)1.1研究的目的和意义 (1)1.2本课题研究的内容 (2)1.3国内外发展现状 (4)1.4电动剃须刀的背景 (2)1.5电动剃须刀的种类 (4)2 机械结构的设计 (6)2.1结构方案图的确定 (8)2.2工作原理 (9)2.3电动剃须刀的结构设计 (8)2.3.1上盖的结构设计 (9)2.3.2下盖的结构设计 (9)2.3.3外盖的结构设计 (9)2.3.4电动剃须刀的刀头 (9)2.4机械传动部分的设计计算 (11)2.4.1电机的计算 (13)3 电动剃须刀中主要零件的三维建模 ................. 错误!未定义书签。

本科毕业设计(论文) 题目：塑料端盖注射模设计塑料端盖注射模设计摘要随着社会的发展，不同品种和功能的塑料的出现，塑料产品与我们的日常生活越来越密切。

塑料模具设计对生产与生活也越来越重要。

本次毕业设计的课题为塑料端盖注塑模具设计，主要在对塑件从材料上进行工艺分析，确定分型面及型腔数；完成浇注系统的设计，浇口采用侧浇口；抽芯机构采用斜导柱实现塑件的侧孔成型；脱模机构采用顶杆推出。

同时通过合理地选择注射机并对注塑压力、最大注塑量、锁模力、开模行程等相关方面进行校核，进一步保证设计的合理型，并设计温度调节系统和阐述模具装配等方面。

本次设计完成了塑料端盖的生产，此次设计不仅结构简单，生产效率高，而且运动可靠生产成本低。

最重要的是适用于人们的生活中。

关键词：端盖注塑模具；分型面；注塑模具；注射机Plastic end cap injection mold designAbstractWith the development of society different varieties and function plastic appearance in our lives, plastic productions have closer to our daily lives. Plastic mold design is more and more important to the production and life.The topic of this graduation design for the plastic end cover injection mold design, mainly in based on the analysis of the molding for plastic parts are made from the raw material analysis, forming characteristics, parting surface selection, the design of the gating system, cooling system design, the core and cavity structure design, launch reset structure design, design of side core-pulling mechanism and the design of steering mechanism and other aspects detailed in this paper, the design of the end cover injection mold process. At the same time, through the rational selection of the injection machine and check the injection pressure, the maximum injection quantity, clamping force, mold opening stroke and other related aspects, further ensuring reasonable design, and design the temperature control system and elaborated the mold assembly.This design completed the production of plastic end cover, it not only has simple structure, but also has high production efficiency and the movement is reliable low production cost.The most important it is suitable for people's life.Key Words:cover injection mold;lateral core-pulling;parting surface;injection mold;injection machine主要符号表公P 公称压力 0P 注射压力v 公最大注射量 S 收缩率v q 体积流量 'α锁紧块的斜角α斜导柱倾斜角 S 机开模行程max S 最大收缩率 S 模具制造公差z δ模具制造公差 c δ模具磨损量3h 传热膜系数 d 斜导柱直径S 抽抽芯距 []σ材料的许用应力max H 模具最大闭合高度 min H 模具最小闭合高度P 导滑槽施加的压力 Q 总模具型腔的总热量i t 流道中各段流程的厚度 A 塑件包紧型芯的侧面积L 斜导柱的有效工作长度 i L 流道中各段流程的长度p 塑件对型芯产生的单位正压力[]δ为脱模板中心允许的最大变形量1F 斜导柱与滑块之间的摩擦阻力2F 导滑槽与滑块之间的摩擦阻力目录摘要 (I)Abstract (II)主要符号表 (III)1绪论 (V)1.1塑料的发展 (1)1.2塑料模具发展 (1)1.2.1国内外注塑模具的发展现状 (1)1.2.2国内外注塑模具的发展趋势 (2)1.3本文主要设计内容 (2)2 塑件材料及工艺的分析 (4)2.1PA1010基本特性 (4)2.2PA1010成型工艺分析 (4)2.3塑件结构分析 (4)2.4塑件尺寸及精度分析 (5)2.5塑件表面质量分析 (5)2.6塑件厚度分析 (5)2.7塑件的体积和质量 (6)3 塑件在模具中的布局 (7)3.1型腔数目的确定 (7)3.2型腔的分布 (7)3.3分型面设计 (7)3.3.1分型面的分类 (7)3.3.2分型面的选择原则 (7)4 浇注系统的设计 (9)4.1浇注系统设计的组成及要求 (9)4.2主流道设计 (9)4.3分流道设计 (10)4.3.1分流道设计要点 (10)4.3.2分流道的形状和尺寸 (11)4.3.3分流道的表面粗糙度 (11)4.4浇口设计 (11)4.4.1浇口的作用 (12)4.4.2浇口的截面形状和尺寸 (12)4.4.3浇口位置的选择 (13)4.5冷料穴的设计 (13)4.6拉料杆的设计 (14)5 成型零件的结构设计 (15)5.1成型零件的结构形式及设计 (15)5.1.1凹模结构设计 (15)5.1.2型芯结构设计 (16)5.2成型零件工作尺寸的计算 (16)5.2.1影响塑件尺寸精度的因素 (16)5.2.2模具成型零件的工作尺寸计算 (17)6 结构零部件设计 (18)6.1注射模架的选取 (20)6.2垫块的设计 (20)6.3合模导向机构的设计 (20)6.3.1导柱的设计 (20)6.3.2导套设计 (21)7 侧向分型与抽芯机构的设计 (22)7.1斜导柱的设计 (22)7.1.1斜导柱的形状及技术要求 (22)7.1.2斜导柱的倾斜角 (22)7.1.3斜导柱的长度 (22)7.1.4斜导柱的受力分析与直径计算 (23)7.2滑块的设计 (24)7.3导滑槽的设计 (24)7.4滑块定位装置 (25)7.4.1滑块定位装置的作用 (25)7.4.2结构形式 (25)7.5楔紧块 (25)7.6成型斜顶杆的设计 (22)8 推出机构设计 (23)8.1推出方式的选取 (23)8.2推出力计算 (23)8.3推出机构设计 (24)8.3.1推杆推出机构设计 (24)8.3.2推出机构导向与复位 (29)9 注射机的型号和规格选择及校核 (27)9.1初选注射机规格 (27)9.2注射机工艺参数校核 (27)9.2.1最大注射量的校核 (27)9.2.2注射压力的校核 (28)9.2.3锁模力的校核 (28)9.3注射机安装部分与模具相关尺寸校核 (28)9.3.1喷嘴尺寸校核 (28)9.3.2定位圈尺寸校核 (29)9.3.3最大最小模厚校核 (29)9.3.4开模行程校核 (29)10 冷却系统的设计 (30)10.1冷却装置设计要点 (30)10.2冷却回路布置 (30)11 模具的分析及保养 (31)11.1模具的经济效益分析 (30)11.2模具的保养 (30)12 结论 (31)参考文献 (37)致谢 (33)毕业设计（论文）知识产权声明 (39)毕业设计（论文）独创性声明 (40)1绪论1.1塑料的发展现代工业的飞速发展为素有“工业之母”美誉的模具工业带来前所未有的发展机遇，而模具材料的应用在模具制造中起举足轻重的作用。

塑料模设计说明书系别：机械工程系专业：模具设计与制造班级：姓名：学号：指导老师：12月13日一、塑件工艺特性1、塑件所使用的材料的种类及工艺特性的分析：聚苯乙烯是通用热塑性塑料。

聚苯乙烯树脂是无色、透明并有光泽的非结晶型线型结构的高聚物。

其原料来源广泛，石油工业的发展促进了聚苯乙烯大规模的生产。

目前，它的产量仅次于聚乙烯和聚氯乙烯，居于第三位。

2、塑件的成型特点分析：聚苯乙烯成型性能优良，其吸水性小，成型前可不进行干燥；收缩小，制品尺寸稳定；比热容小，可很快加热塑化，且塑化量较大，故成型速度快，生产周期短，可进行高速注射；流动性好，可采用注射、挤出、真空等各种成型方法。

但注射成型时应防止淌料；应控制成型温度、压力和时间等工艺条件，以减少内应力。

3、塑件结构分析：从塑件外型看，总体为一个圆形阶梯壳体零件，表面要求光滑，并带圆弧，有较细长的排气孔和装配孔。

二、塑件的体积与质量的计算该产品材料为ps，查资料得知其密度为1.054 g/cm3，收缩率为0.6%～0.8%。

利用PRO/E计算得塑件的体积V=4.894cm3塑件质量：M=Vρ=1.054g/cm3×4.894cm3≈5.158g三、注塑机的确定根据原材料和塑料制件的各种参数，初定注射机的型号为：G54-S200/400，其有关参数如下:（参照教材表4.2）注塑机的最大注塑量：200~400cm3；螺杆直径：55mm注射压力：109MPa ；注射行程：160mm注射方式：螺杆式；锁模力：2540KN最大成型面积：645 cm3；最大开合模行程：260cm最大模厚：406mm ；最小模厚：165mm喷嘴圆弧半径：R18mm ；喷嘴孔直径：Ф4mm注塑机拉杆空间：290×368mm 动、定模固定尺寸：532×634mm四、注射模设计1、型腔的确定该塑料结构简单，采用的是一模两腔,为了实现各型腔均匀进料和达到同时充满型腔的目的，采用平衡式布局。

一、塑件的成型工艺分析Ⅰ、塑件成型工艺性分析1.塑件（电器盒盖）分析1).塑件如图1-1所示。

2).塑件原图中有四处不详，如图所示：图1—1与指导老师商议后，将①处改为13.9mm；将②处增加一个尺寸取0.56mm；将③处增加两个尺寸取2.15mm（侧壁厚）；将④处增加一个尺寸取1mm（底厚）。

3).塑件名称ABS(丙烯腈-丁二烯-苯乙烯共聚物)。

4).色调不透明，微黄色，成型的塑件有较好的光泽，经过调色可配成任何颜色。

5).生产纲领中等批量（20万件/年）。

6).塑件的结构及成型工艺性分析⑴结构分析如下①该塑件为电器盒盖，外表面要求光滑（采用一模一腔，在塑件外表面浇口处会有明显的注射痕迹）。

塑件属于薄壁类，成型时注射压力要求较高。

②该塑件外形是一长方形盒盖类零件,在一侧短边壁有长方形通孔。

⑵成型工艺分析如下①精度等级。

采用一般精度5级（塑件的精度取自由精度。

塑料制件的尺寸公差可依据SJ1372—78塑件公差数值标准进行设计。

查塑件公差数值表，可取该塑件的精度等级为5级。

由于模具尺寸精度比塑件尺寸精度高2—3级。

查标准公差值表，取模具尺寸精度为IT11级）。

②脱模斜度。

该塑件本身设计有脱模斜度，其内外表面的脱模斜度为1度。

查参考文献《中国模具设计大典》，脱模斜度合理。

Ⅱ.热塑性塑料（ABS）的注射成型过程及工艺参数1.注射成型过程⑴成型前的准备。

对ABS的色泽、细度和均匀度等进行检验。

由于ABS易于吸水，成型前应进行充分的干燥，干燥至水分含量＜0.3%。

干燥条件：真空度为9.3×105MPa,烘箱温度为70度-80度左右。

料层厚度＜25mm，干燥时间8h-12h。

⑵注射过程。

塑料在注射机料筒内经过加热、塑化达到流动状态后，由模具的浇注系统进入模具型腔成型，其过程可以分为充模、压实、保压、倒流和冷却5个阶段。

⑶塑件的后处理。

采用调湿处理，其热处理条件查参考文献《中国模具设计大典》中的表8.7-10有处理介质为油;处理温度为120℃;处理时间为15min。

技术要求；1、材料：PP2、产量：10万件3、未注公差尺寸按GB/T14486-1993中MT6。

4、要求塑件表面不得有气孔、熔接痕、飞边等缺陷，不得有明显的浇口痕迹。

图1图21.对塑件的工艺性分析1.1塑料品种：PP颜色：绿色、红色基本特性：聚丙烯无色、无味、无毒。

外观似聚乙烯，但比聚乙烯更透明、更轻。

密度仅为0.90～0.91g/cm3。

它不吸水，光泽好，易着色。

聚丙烯具有聚乙烯所有的优良性能，如卓越的介电性能、耐水性、化学稳定性，宜于成形加工等；还具有聚乙烯所没有的许多性能，如屈服强度、抗拉强度和硬度及弹性比聚乙烯好。

定向拉伸后聚丙烯可制作铰链，有特别高的抗弯曲疲劳强度。

熔点为164℃～170℃，耐热性好，能在100℃以上的温度下进行消毒灭菌。

其低温使用温度达-15℃，低于-35℃时会脆裂。

聚丙烯的高温绝缘性能好，而且由于其不吸水，绝缘性能不受湿度的影响，但在氧、热、光的作用下极易解聚、老化，所以必须加入防老化剂。

成形特点：1）成形加工性好，可以用注射、挤出、吹塑及真空成形等方法加工；2）吸湿性小，可能发生熔体破裂，长期与热金属接触容易分解；3）比聚乙烯流动性好，溢边值0.03mm，压力对熔体粘度比温度影响显著，应在较高压力下成形；4）冷却速度快，浇注系统及冷却系统应缓慢散热，适当延长冷却时间，以稳定尺寸；5）收缩率大且波动范围大，方向性明显，易发生缩孔、凹陷及变形；6）应注意控制成形温度，料温低时方向性明显，尤其低温高压时更显著，模温低于50℃时，塑件表面不光泽，易产生熔接不良和流痕，模温高于90℃时易发生翘曲和变形；7）塑件壁厚应均匀，避免缺口和尖角，防止应力集中，塑件内不能有铜质嵌件，聚丙烯与铜接触后会变脆；8）取向显著，不宜采用直接浇口，否则浇口附近残余应力大，易使塑件翘曲变形。

1.2塑件尺寸精度：塑件有7尺寸标注，按标准GB/T14486-1993中属于一般精度，按MT6级精度。
