AD6中建立器件简易3D模型的方法

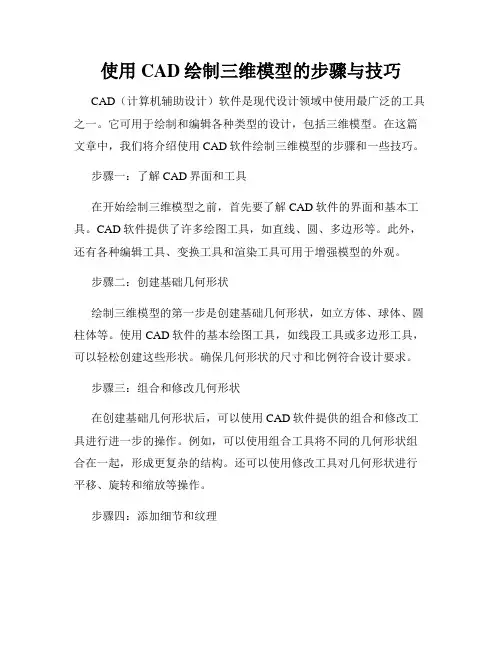

使用CAD绘制三维模型的步骤与技巧CAD（计算机辅助设计）软件是现代设计领域中使用最广泛的工具之一。

它可用于绘制和编辑各种类型的设计，包括三维模型。

在这篇文章中，我们将介绍使用CAD软件绘制三维模型的步骤和一些技巧。

步骤一：了解CAD界面和工具在开始绘制三维模型之前，首先要了解CAD软件的界面和基本工具。

CAD软件提供了许多绘图工具，如直线、圆、多边形等。

此外，还有各种编辑工具、变换工具和渲染工具可用于增强模型的外观。

步骤二：创建基础几何形状绘制三维模型的第一步是创建基础几何形状，如立方体、球体、圆柱体等。

使用CAD软件的基本绘图工具，如线段工具或多边形工具，可以轻松创建这些形状。

确保几何形状的尺寸和比例符合设计要求。

步骤三：组合和修改几何形状在创建基础几何形状后，可以使用CAD软件提供的组合和修改工具进行进一步的操作。

例如，可以使用组合工具将不同的几何形状组合在一起，形成更复杂的结构。

还可以使用修改工具对几何形状进行平移、旋转和缩放等操作。

步骤四：添加细节和纹理为了使三维模型更加逼真和有趣，可以添加细节和纹理。

CAD软件通常提供了各种纹理工具，可以用来给模型表面添加纹理和图案。

此外，还可以使用绘图工具添加细节，如文字、草图和标签等。

步骤五：进行渲染和光照效果渲染是将三维模型转化为平面图像的过程。

CAD软件提供了渲染工具，可以选择不同的渲染模式和光照效果。

通过调整光照和渲染设置，可以使模型看起来更加真实和有立体感。

步骤六：导出和共享模型完成三维模型后，可以将其导出为不同的文件格式，以便与他人共享或进一步处理。

常见的文件格式包括STL、OBJ和STEP等。

导出时要确保选择适合用途的文件格式，并进行必要的设置。

技巧一：使用图层和组件在创建复杂的三维模型时，使用图层和组件可以更好地组织和管理模型的各个部分。

可以将不同的几何形状分组到不同的图层或组件中，便于修改和编辑。

技巧二：利用快捷键和命令CAD软件通常提供了大量的快捷键和命令，可以加快绘图和编辑的速度。

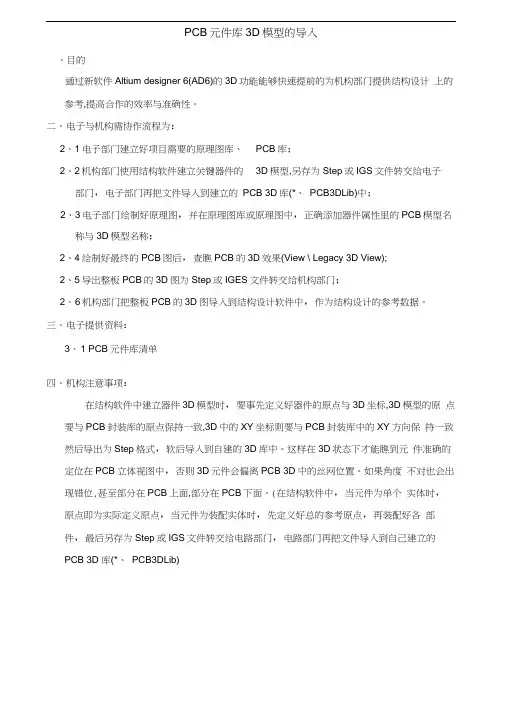

PCB元件库3D模型的导入、目的通过新软件Altium designer 6(AD6)的3D功能能够快速提前的为机构部门提供结构设计上的参考,提高合作的效率与准确性。

二、电子与机构需协作流程为：2、1电子部门建立好项目需要的原理图库、PCB库；2、2机构部门使用结构软件建立关键器件的3D模型,另存为Step或IGS文件转交给电子部门，电子部门再把文件导入到建立的PCB 3D库(*、PCB3DLib)中；2、3电子部门绘制好原理图，并在原理图库或原理图中，正确添加器件属性里的PCB模型名称与3D模型名称；2、4绘制好最终的PCB图后，查瞧PCB的3D效果(View \ Legacy 3D View);2、5导出整板PCB的3D图为Step或IGES文件转交给机构部门；2、6机构部门把整板PCB的3D图导入到结构设计软件中，作为结构设计的参考数据。

三、电子提供资料：3、1 PCB元件库清单四、机构注意事项：在结构软件中建立器件3D模型时，要事先定义好器件的原点与3D坐标,3D模型的原点要与PCB封装库的原点保持一致,3D中的XY坐标则要与PCB封装库中的XY方向保持一致然后导出为Step格式，软后导入到自建的3D库中。

这样在3D状态下才能瞧到元件准确的定位在PCB立体视图中，否则3D元件会偏离PCB 3D中的丝网位置。

如果角度不对也会出现错位,甚至部分在PCB上面,部分在PCB下面。

(在结构软件中，当元件为单个实体时，原点即为实际定义原点，当元件为装配实体时，先定义好总的参考原点，再装配好各部件，最后另存为Step或IGS文件转交给电路部门，电路部门再把文件导入到自己建立的PCB 3D 库(*、PCB3DLib)电子与机构需协作流程为：1、电子部门建立好项目需要的原理图库、PCB库、2、机构部门使用结构软件建立关键器件的3D模型,另存为Step文件转交给电子部门，电子部门再把文件导入到建立的PCB封装库中、3、电子部门在原理图库中，正确添加器件属性里的PCE封装名称；并最终生成集成库（*、intlib）、4、电子部门在设计中使用集成库（*、intlib）中的元器件、绘制好最终的PCB图后，查瞧PCB的3D效果（View \ switch to 3D）、5、导出整板PCB勺3D图为Step文件转交给机构部门、6、机构部门把整板PCB的3D图导入到结构设计软件中，作为结构设计的参考数据。

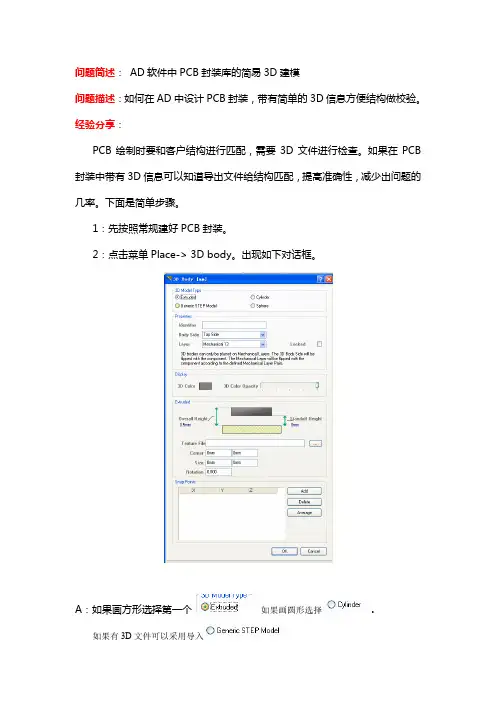

问题简述：AD软件中PCB封装库的简易3D建模
问题描述：如何在AD中设计PCB封装，带有简单的3D信息方便结构做校验。

经验分享：
PCB绘制时要和客户结构进行匹配，需要3D文件进行检查。

如果在PCB 封装中带有3D信息可以知道导出文件给结构匹配，提高准确性，减少出问题的几率。

下面是简单步骤。

1：先按照常规建好PCB封装。

2：点击菜单Place-> 3D body。

出现如下对话框。

A：如果画方形选择第一个如果画圆形选择。

如果有3D文件可以采用导入
B：
Body Side 选择3D的器件生长方向。

正面或者反面
Layer 是3D所在的层，一般建议在不常用的机械层。

C：
选择3D实体的颜色
D：
选择3D的尺寸，针对PCB的高度。

如果是圆形的话选择半径。

参数设置OK后选择OK
然后出现绘图指针，在封装上绘制3D的外形。

如图
3D效果为，按3可以预览
按照上面方式，可以设置所有器件的3D外形，最后PCB上可以显示所有实体。

例如：
然后另存为STP文件，可以导出3D。

结论：在器件封装中建立简单的3D模型，可以方便硬件结构的配合设计，提高产品的设计的出错概率，提高设计水平。

制作人：陈宇栋2016年6月20日。

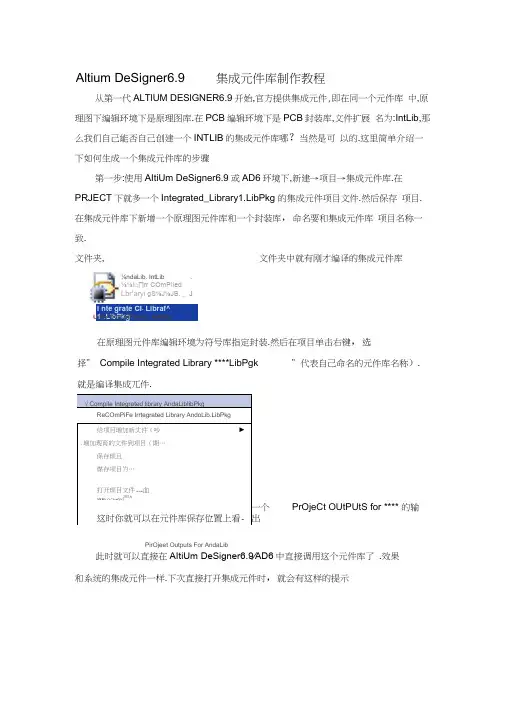

Altium DeSigner6.9 集成元件库制作教程从第一代ALTlUM DESlGNER6.9开始,官方提供集成元件,即在同一个元件库 中,原理图下编辑环境下是原理图库.在PCB 编辑环境下是PCB 封装库,文件扩展 名为:IntLib,那么我们自己能否自己创建一个INTLIB 的集成元件库哪？当然是可 以的.这里简单介绍一下如何生成一个集成元件库的步骤第一步:使用AItiUm DeSigner6.9或AD6环境下,新建→项目→集成元件库.在PRJECT 下就多一个Integrated_Library1.LibPkg 的集成元件项目文件.然后保存 项目.在集成元件库下新增一个原理图元件库和一个封装库，命名要和集成元件库 项目名称一致.此时就可以直接在AItiUm DeSigner6.9∕AD6中直接调用这个元件库了 .效果和系统的集成元件一样.下次直接打开集成元件时，就会有这样的提示在原理图元件库编辑环境为符号库指定封装.然后在项目单击右键，选择” Compile Integrated Library ****LibPgk”代表自己命名的元件库名称）.就是编译集成兀件.√ Compile Integrated library AndaLibIibPkgReCOmPiFe Irrtegrated Library AndoLib.LibPkg给项目増加新丈件（吵► J 増加现育的文件到项目（期…保存顼且煤存项目为…打开顼目文件U WW Z 血⅛ftr B⅝∙ r l "I-* ⅜ -w^j⅛l 严^ 这时你就可以在元件库保存位置上看- 一个PrOjeCt OUtPUtS for **** 的输出I nte grate CI - Libraf^1 .LibPkg U Ho DOCufTlentS AddBdPirOjeet Outputs For AndaLib 文件夹,文件夹中就有刚才编译的集成元件库⅛ndaLib. IntLib . ⅛⅛i□∏rr COmPiIedLbr r aryi gS⅛J⅛JB. _ J选择提取源，你就可以在PRoJECT中看到集成元件所有包含的原理图符号库和PCB封装库.不过要注意的是，如果你对元件库修改后，要记得重新编译一下，否则你是调不到你最新增加的元件库,在项目右键选择” ReOmPiIe Integrated Library **** 丄ibPgk 选项.AItiUm DeSigner6.9是AItiUm 公司的桌面板级电路设计系统，它集原理图设计输入、PCB 设计绘制、模拟电路仿真、数字电路仿真、VHDL 混合输入、FPGA 设计、信号完整性分析等诸多功能于一体，是非常优秀的 EDA 软件.AItiUm DeSigner6.9提供了丰富的元器件库，这些元器件库主要是集成库和PCB 库.AItiUm DeSigner6.9没有单独的原理图库，原理图符号存在于集成库中•即 使这样，在使用的过程中，有时也经常遇到需要的元器件原理图符号在 AItiUm DeSigner6.9自带的元器件库中找不到•这时就需要使用者自己绘制原理图符号 或者下载▼ ** X元件库••查找… PhCeIN4007AndaLib.IntLib □WCF □ 24 匚 01 -J 24C02 □ 24C02A J 24CCW ZJ 24C021 J 24LCOiB J 74HC373 t 74HC573J 74HC922J 74LΞ13SJ 7軋引54 UbHFAZHFRa e iiO r Wire ∣e⅛ EEPROMEEPROMEEPRoMEEPROMEEPROMEEPROMOCtal 3-State NOn-InVertirOctal 3-State Non-Invertir4x 4 Key S Can AltiUm DeSig ner6.9 中建造自己的原理图库元器件名称描述 IO ™CFUMFΛ∕HF RMaWi 制际 241COnnPOnentS所需的库文件．可是如果不进行存档，下次使用时又得重新绘制或者重新下载，麻烦不说，还要浪费很多时间．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤为必要．再有，把自己经常需要用到的Altium Designer6.9 原理图符号统一放在一个自己建造的Altium Designer6.9 原理图库文件中，既便于使用时查找，又便于平时对原理图库文件的管理．下面简单介绍一下如何在ProtelDXP 建造一个属于自己的原理图库文件．1 从现有的库文件中拷贝原理图符号首先，启动Altium Designer6.9 在菜单中点击File→New →Schematic Library ，新建一个原理图库文件．接着，保存文件，给它起一个有特色又能反应原理图库特点的名字，如“MySchLib'然后，再打开一个含有想要添加元器件符号的AItiUm Designer6.9 自带的库文件，假如添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib" 集成库文件中含有电阻元件符号，那么就打开该集成库文件'由于是集成库文件，打开该文件时系统会给出“你想要释放这个集成库吗?”的信息.按“YeS按钮，系统就会把原理图库文件“Miscellaneous DeViCes.SchLib，从“ MiSCeIIaneousDevices.lntLib 集成库文件中抽取出来，添加到“ PrOjeCtS S 板中.接着，双击“PrOjeCtS面板中“MiSCeIIaneous DeViCeS.SchLib打开该文件，点击“SCH Library面板标签，在该面板的“COmPOnen”中找到想要添加到自己新建的原理图库文件中去的元件名称.假如以添加电阻元件符号为例，找到“RES2”电阻元件，单击选中它.最后，拷贝该元件到自己新建的原理图库文件中，用AItium Designer6.9 的菜单命令：TooIs→ CoPy ComPonent 命令.执行该命令以后系统会出现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，这里是“MySChlib.SchLib，按“0K按钮.这样就把电阻元件的原理图符号复制到了我们自己的库文件中.2 从现有的原理图文件中提取原理图符号如果你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己重新绘制.这种情况下，可以使用AItium DeSigner6.9 提供的一个由原理图生成原理图库文件的命令.此命令可以把当前打开的原理图文件中用到的所有原理图符号抽取出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．这样一来，只要Altium DeSigner6.9能打开的原理图文件，你就可以利用这个命令，把现有原理图中所需要的原理图符号抽取出来，用本文第一部分从现有的库中拷贝原理图符号的方法，添加到自己的原理图库文件中去．一般扩展名为“.SCHDO”C、“.SCH” “.DSN”的文件，AItiUm DeSigner6.9可以直接打开.而且对于扩展为“.DSN勺文件，用AItiUm DeSigner6.9打开后就已经自动生成了原理图库文件，并且直接在ProjectS 浮动面板中列出.由原理图生成原理图库文件的具体操作是：首先，打开原理图文件；然后，使用菜单命令：DeSign→Make PrOjeCt Library，即可生成一个扩展名为“ .SCHLlB勺和打开原理图同名的原理图库文件.3 自己绘制原理图符号可以直接打开自己的库文件，如上述中的“ MyschlbSchLib,然后通过菜单命令：Tools→NeW Component ,在出现的对话框中，输入想要建立元件符号的名字，再用图形工具进行编辑. 为避免操作失误造成原有元件的丢失或覆盖，可先建立一个临时原理图库文件，如“Temp.SchLib'；再在临时库文件中编辑想要建立元件符号. 下面以建立电路分析中的电流源符号为例，说明一下建立新元件的过程.a) 新建一个原理图库文件，取名为“Temp.SchLib.'打开自己的原理图库MySchLib.SchLib.b) 在Temp.SchLib 中用菜单命令：Place→Arc 画一个圆，双击画好的圆形，出现属性对话框，可以设置线宽、颜色、大小、位置等属性.c) 用菜单命令：Place→ Line 再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性.d) 用菜单命令：Hace→ Pin 在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数.e) 添加实心箭头作为电流源的电流参考方向，这里使用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色.这时可能需要改变编辑窗口中栅格的定义，默认的Snap GridS 和ViSible Snap 均为10mil，为了画好箭头需要把这两个值改小一些，如1mil .但在(b)、(C)、(d)步骤中，为保障画电路图时可靠的电气连接，最好都用默认值，这一点需要注意．改变编辑窗口中栅格的定义在菜单Tools 下的Document Options. 中．f) 保存文件．然后用本文第一部分从现有的库中拷贝原理图符号的方法，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程中用到的电流源符号．添加其他的自定义符号的步骤与此类似，不赘述．对于经常使用Altium Designer6.9 绘制电路原理图的使用者来说，用上面介绍的三种方法，把自己绘制好的和从别处搜集到的或者是经常使用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．这样既便于平时管理，又在使用时带来很大的方便．。

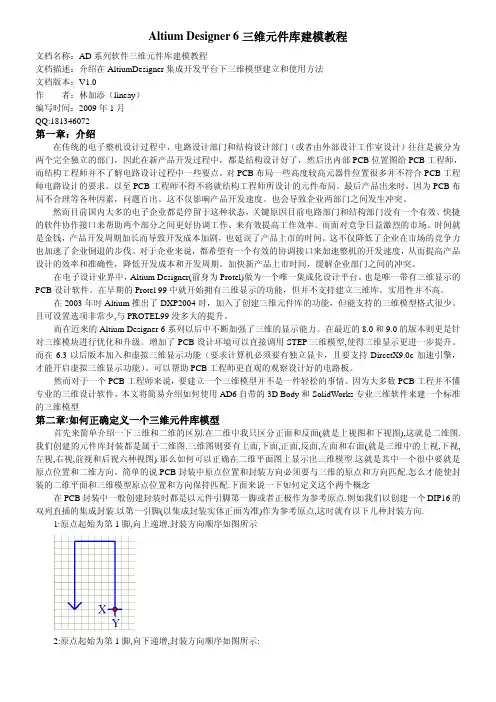

Altium Designer 6三维元件库建模教程文档名称：AD系列软件三维元件库建模教程文档描述：介绍在AltiumDesigner集成开发平台下三维模型建立和使用方法文档版本：V1.0作者：林加添（lineay）编写时间：2009年1月QQ:181346072第一章：介绍在传统的电子整机设计过程中，电路设计部门和结构设计部门（或者由外部设计工作室设计）往往是被分为两个完全独立的部门，因此在新产品开发过程中，都是结构设计好了，然后出内部PCB位置图给PCB工程师，而结构工程师并不了解电路设计过程中一些要点。

对PCB布局一些高度较高元器件位置很多并不符合PCB工程师电路设计的要求。

以至PCB工程师不得不将就结构工程师所设计的元件布局。

最后产品出来时，因为PCB布局不合理等各种因素，问题百出。

这不仅影响产品开发速度。

也会导致企业两部门之间发生冲突。

然而目前国内大多的电子企业都是停留于这种状态，关键原因目前电路部门和结构部门没有一个有效、快捷的软件协作接口来帮助两个部分之间更好协调工作、来有效提高工作效率。

而面对竞争日益激烈的市场。

时间就是金钱，产品开发周期加长而导致开发成本加剧，也延误了产品上市的时间。

这不仅降低了企业在市场的竞争力也加速了企业倒退的步伐。

对于企业来说，都希望有一个有效的协调接口来加速整机的开发速度，从而提高产品设计的效率和准确性，降低开发成本和开发周期。

加快新产品上市时间，缓解企业部门之间的冲突。

在电子设计业界中，Altium Designer(前身为Protel)做为一个唯一集成化设计平台。

也是唯一带有三维显示的PCB设计软件。

在早期的Protel 99中就开始拥有三维显示的功能，但并不支持建立三维库。

实用性并不高。

在2003年时Altium推出了DXP2004时，加入了创建三维元件库的功能，但能支持的三维模型格式很少。

且可设置选项非常少,与PROTEL99没多大的提升。

而在近来的Altium Designer 6系列以后中不断加强了三维的显示能力。

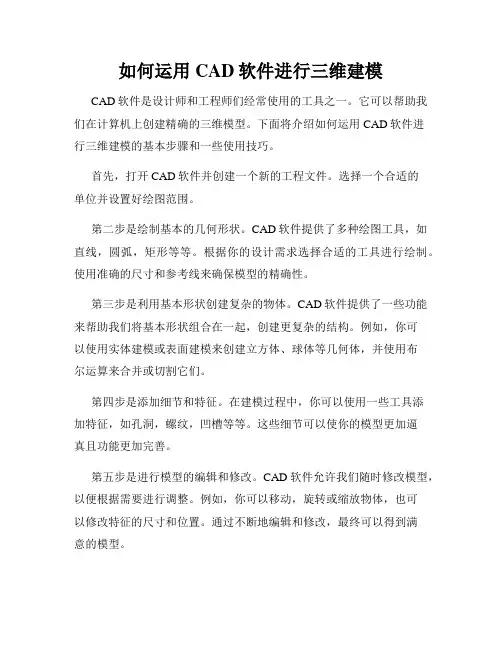

如何运用CAD软件进行三维建模CAD软件是设计师和工程师们经常使用的工具之一。

它可以帮助我们在计算机上创建精确的三维模型。

下面将介绍如何运用CAD软件进行三维建模的基本步骤和一些使用技巧。

首先，打开CAD软件并创建一个新的工程文件。

选择一个合适的单位并设置好绘图范围。

第二步是绘制基本的几何形状。

CAD软件提供了多种绘图工具，如直线，圆弧，矩形等等。

根据你的设计需求选择合适的工具进行绘制。

使用准确的尺寸和参考线来确保模型的精确性。

第三步是利用基本形状创建复杂的物体。

CAD软件提供了一些功能来帮助我们将基本形状组合在一起，创建更复杂的结构。

例如，你可以使用实体建模或表面建模来创建立方体、球体等几何体，并使用布尔运算来合并或切割它们。

第四步是添加细节和特征。

在建模过程中，你可以使用一些工具添加特征，如孔洞，螺纹，凹槽等等。

这些细节可以使你的模型更加逼真且功能更加完善。

第五步是进行模型的编辑和修改。

CAD软件允许我们随时修改模型，以便根据需要进行调整。

例如，你可以移动，旋转或缩放物体，也可以修改特征的尺寸和位置。

通过不断地编辑和修改，最终可以得到满意的模型。

第六步是进行渲染和可视化。

CAD软件通常提供了一些渲染和可视化工具，可以帮助我们将模型呈现成逼真的图片或动画。

通过添加材质，光照和阴影效果，我们可以使模型更加真实，并帮助客户更好地理解和欣赏我们的设计。

最后，保存你的工程文件。

CAD软件可以保存模型为特定的文件格式，如DWG或DXF，以便在需要时进行查看和编辑。

你也可以将模型导出为其他格式，如STL用于3D打印。

除了以上的基本步骤，还有一些使用CAD软件进行三维建模的技巧和注意事项：首先，熟悉基本的快捷键和命令。

掌握一些常用的快捷键可以极大地提高工作效率，并减少鼠标操作的需求。

其次，学习并使用CAD软件的插件和扩展功能。

许多CAD软件提供了丰富的插件和扩展功能，可以帮助我们更好地完成工作。

例如，一些插件可以帮助我们快速创建复杂的表面和曲线。

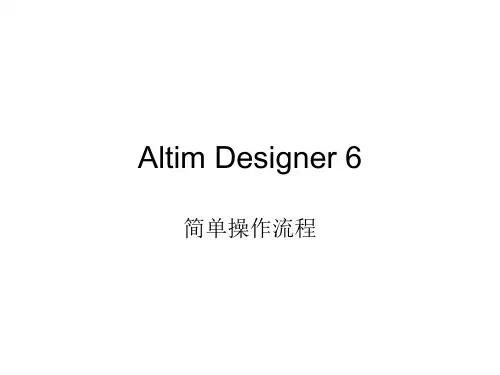

Altim Designer 6简单操作流程
最初主界面（英文）
选择DXP的下拉菜单的第二项
出来如下图的对话框
注意看这个选项，在这里打钩
打完勾之后就点击下面的确定OK按钮然后关闭软件。

重新来一次。

当你再次打开软件的时候就是中文版本了
点开“文件”-“新”-“项目”-“PCB项目”新建一个PCB工程项目，然后按一下确认键
选择保存项目，把项目保存在你事先安排的文件夹里面。

新建原理图，如下图，想要什么器件和封装就在左边
也可以选择打开命令，打开之前你设计好的原理图，如下图拖动红色选框的文件到上面的工程里。

选择左下角的“file”栏目，选择最下面的“PCB Bord....”就会出来PCB选项。

这里就是PCB板的属性向导。

然后点下一步，注意里面的每一次向导。

这里最好选择“公制”
这里不选，直接下一步
这一步是定义板子的形状和大小
这里是设置板子的层数，默认都是2，最好把电源平面改为零。

也就是只画两层板的时候
就改为零。

“下一步”完了之后就出来电路板
的大小定义了。

如果还想再把这个板子画成其他图形，可以选下面的“Keep out layer"然后再选择上面的画线来加以定义就可以了。

最后还要拖动下面文件到工程里。

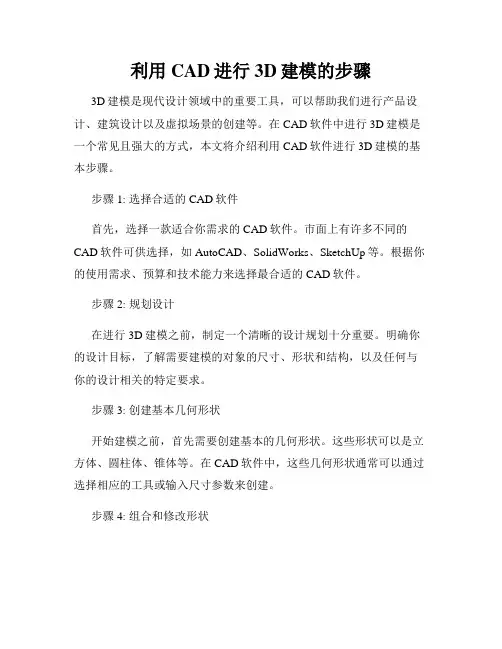

利用CAD进行3D建模的步骤3D建模是现代设计领域中的重要工具，可以帮助我们进行产品设计、建筑设计以及虚拟场景的创建等。

在CAD软件中进行3D建模是一个常见且强大的方式，本文将介绍利用CAD软件进行3D建模的基本步骤。

步骤1: 选择合适的CAD软件首先，选择一款适合你需求的CAD软件。

市面上有许多不同的CAD软件可供选择，如AutoCAD、SolidWorks、SketchUp等。

根据你的使用需求、预算和技术能力来选择最合适的CAD软件。

步骤2: 规划设计在进行3D建模之前，制定一个清晰的设计规划十分重要。

明确你的设计目标，了解需要建模的对象的尺寸、形状和结构，以及任何与你的设计相关的特定要求。

步骤3: 创建基本几何形状开始建模之前，首先需要创建基本的几何形状。

这些形状可以是立方体、圆柱体、锥体等。

在CAD软件中，这些几何形状通常可以通过选择相应的工具或输入尺寸参数来创建。

步骤4: 组合和修改形状一旦创建了基本的几何形状，就可以进行组合和修改以创建更复杂的形状。

通过使用CAD软件中的操作工具，比如移动、旋转、缩放和倾斜等，可以对形状进行调整和修改，以得到所需的设计。

步骤5: 添加细节和特征建模的下一个步骤是添加细节和特征，以使设计更真实和具体。

这可以包括添加孔洞、凹槽、纹理、边缘等。

CAD软件通常提供了丰富的工具和选项，用于添加这些细节和特征。

步骤6: 应用材质和纹理为了使设计更加真实，可以在CAD软件中应用材质和纹理。

可以为模型的不同部分选择适合的材质，并通过添加颜色、纹理和高光等效果来增加真实感。

步骤7: 进行测试和优化一旦建模完成，进行测试并对设计进行优化是必不可少的。

通过模拟和渲染等功能，可以预览设计效果并检查是否满足设计要求。

如果需要进行修改和优化，可以回到CAD软件中进行相应调整。

步骤8: 导出和分享设计最后一步是将设计导出为合适的文件格式，以便与他人分享或进行进一步的处理。

常用的文件格式包括.STL、.OBJ和.STEP等。

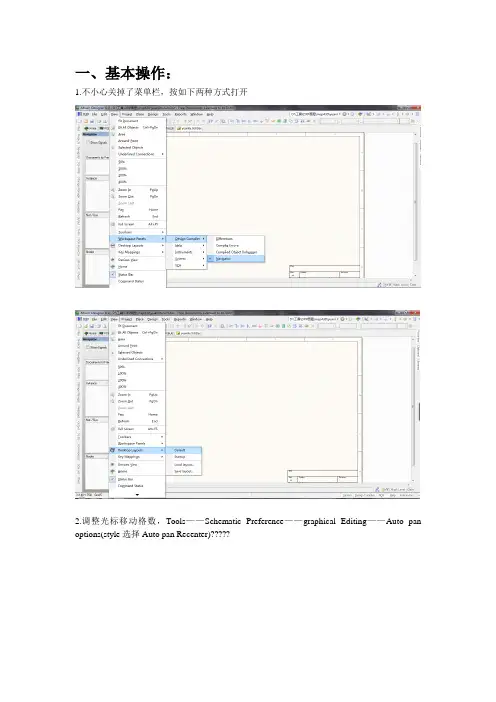

一、基本操作：1.不小心关掉了菜单栏，按如下两种方式打开2.调整光标移动格数，Tools——Schematic Preference——graphical Editing——Auto pan options(style选择Auto pan Recenter)?????隐藏。

4.pcb中的网格设置：Tools——preference——在PCB_General对话框中的PCB Editor下边点击General——在右边的Autopan Options下的Style选择Recenter5.（！！！！很重要）制作PCB板常用的：Design——Board Option——Measurement Unit：选择度量单位，快捷键为Q；Snap Gird：栅格移动距离（根据实际需求调节）；Component Gird 原件移动距离（根据实际需求调节）；Visible Girid中Makers 选择lines则栅格显示为线条，选择dot则为点。

6.二、Altium Designer6.9的汉化打开Altium Designer，菜单栏DXP—preference—general—use localized resources，然后关闭Altium Designer重新打开即可。

具体步骤如下图：勾选住上图红框中Use localized resources后，将弹出如下对话框：依次单击黑框和红框中的“ok”之后，关闭Altium Designer然后再打开即可。

三、画原理图元件如果遇到没遇到的元器件需自己画原理图(Sch)库，和封装(PCB)库，下图为新建相应的库文件：(原理图文件中，网络标号相同的连线代表电气连接)步骤如下：用工具栏的drawing图标先画原件外框——>放置引脚（带十字叉的在外面、引脚未放置之前按TAB键改属性：）——>改元件名字——>保存）放置引脚（1.带十字叉的在外面、引脚未放置之前按TAB键改属性：Display Name改引脚名字，Designator改引脚序号，Electrical Type选择Passive，Graphical/length改引脚长度2.若要在原件标号上加非线，输入格式为v\c\c3.时钟线在inside Edge选clock，低电平输入将outside Edge选为dot)改元件名字：Tools/Rename或者点击左边SCH Library下的Edit，在Library Component project 对话框中，default改为带问号的（如U？），comment和symbol Reference改成一样的。

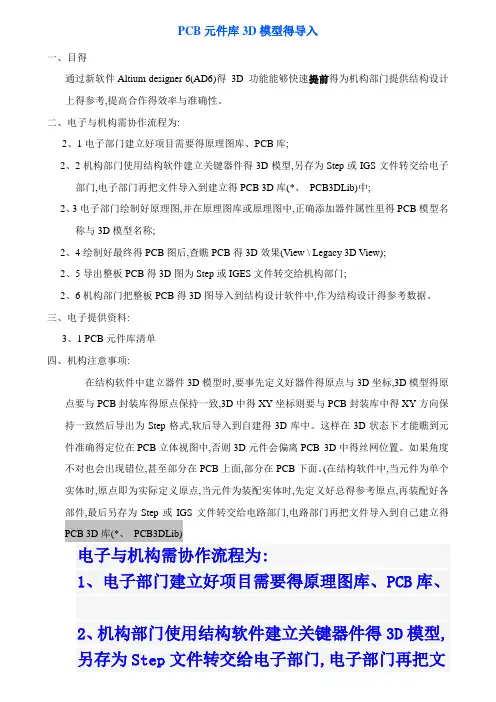

PCB元件库3D模型得导入一、目得通过新软件Altium designer 6(AD6)得3D 功能能够快速提前得为机构部门提供结构设计上得参考,提高合作得效率与准确性。

二、电子与机构需协作流程为:2、1电子部门建立好项目需要得原理图库、PCB库;2、2机构部门使用结构软件建立关键器件得3D模型,另存为Step或IGS文件转交给电子部门,电子部门再把文件导入到建立得PCB 3D库(*、PCB3DLib)中;2、3电子部门绘制好原理图,并在原理图库或原理图中,正确添加器件属性里得PCB模型名称与3D模型名称;2、4绘制好最终得PCB图后,查瞧PCB得3D效果(View \ Legacy 3D View);2、5导出整板PCB得3D图为Step或IGES文件转交给机构部门;2、6机构部门把整板PCB得3D图导入到结构设计软件中,作为结构设计得参考数据。

三、电子提供资料:3、1 PCB元件库清单四、机构注意事项:在结构软件中建立器件3D模型时,要事先定义好器件得原点与3D坐标,3D模型得原点要与PCB封装库得原点保持一致,3D中得XY坐标则要与PCB封装库中得XY方向保持一致然后导出为Step格式,软后导入到自建得3D库中。

这样在3D状态下才能瞧到元件准确得定位在PCB立体视图中,否则3D元件会偏离PCB 3D中得丝网位置。

如果角度不对也会出现错位,甚至部分在PCB上面,部分在PCB下面。

(在结构软件中,当元件为单个实体时,原点即为实际定义原点,当元件为装配实体时,先定义好总得参考原点,再装配好各部件,最后另存为Step或IGS文件转交给电路部门,电路部门再把文件导入到自己建立得PCB 3D库(*、PCB3DLib)电子与机构需协作流程为:1、电子部门建立好项目需要得原理图库、PCB库、2、机构部门使用结构软件建立关键器件得3D模型,另存为Step文件转交给电子部门,电子部门再把文件导入到建立得PCB 封装库中、3、电子部门在原理图库中,正确添加器件属性里得PCB封装名称;并最终生成集成库(*、intlib)、4、电子部门在设计中使用集成库(*、intlib)中得元器件、绘制好最终得PCB图后,查瞧PCB得3D效果(View \ switch to 3D)、5、导出整板PCB得3D图为Step文件转交给机构部门、6、机构部门把整板PCB得3D图导入到结构设计软件中,作为结构设计得参考数据。

六角螺母cad三维做法
1、打开cad换成三维建模方式如图所示
2、点击视图选项，选择东南等轴测，再画个正六边形如图
3、在绘图那一栏找到“面域”这一命令，点击它，然后选择这个
正六边形，再选择“拉伸”命令，点击正六边形，输入高度值，比如8，如图
4、利用直线命令在上表面画出两条直线如图
坐标调成如图示方向，注意观看X-Y轴方向
6、利用直线命令以图示坐标原点为起点，输入<150，再按enter
键，接着自己取适度长度画出如图所示一三角形（注意此三角
形竖着的那条边要长一些保证切削完全）。

7、再在绘图命令区找到“面域“命令，点击，选择刚画的三角形，
按enter键。

在命令行输入revolve命令后，选择图中三角形
为旋转对象，按enter键，此时，命令行会提示你选择旋转轴，
你就以上表面两线交点为起点，开正交，向下点鼠标左键即可，
最后按enter键便可得到如图所示图形
8、最后，在实体编辑那一栏，找到“差集“命令，点击它，根据
提示，选择那个螺母，按enter，再选择外部那个实体，按enter，螺母下部分圆角就出来了。

如图
9、上部分也是如此不过角度改为-150度即可，这里就不再赘述
了
10、按前面步骤可得
11、最后把上面两条线删了就ok了！。

Altium designer 6（AD6）建立器件简易3D模型的方法By benladn911 在传统的电子产品整机设计流程里，电路设计部门与结构设计设计部门是两个完全独立工作的部门，之间没有什么直接的合作关系。

多数情况下（这里指的是大多数。

因为也是有部分企业的产品是已定型化的，都是先设计好外壳后再根据空间来设计电路板，这就不在我们的讨论范围之内了），结构设计部门都要等到电路设计部门的PCB板加工完成、焊接完成后才能开始进行大部分的结构设计工作，然而电路板的加工生产周期会随电路板的复杂程度而延长，而且部门之间的沟通方式也基本上是通过口头或文本的形式。

目前多数企业的整机产品设计流程中还停留在这种状态下，原因还是电路部门与结构部门没有一个软件协作接口来帮助两个部门更好地协调工作、提高效率。

面对竞争激烈的市场环境，时间就是金钱，产品研发延期而导致研发成本的增加，产品上市时间的推迟也直接影响到产品的市场竞争力。

对于企业来说，都希望部门之间能有一个较好的协调接口来加快整机产品的设计，进而提高设计的效率与准确性、降低研发的时间成本，提前推出产品，迅速强占市场，达到最终的回报。

作为业界唯一的完整的一体化电子产品设计平台——Altium designer 6（AD6）。

从AD6.3开始就开始支持用户自建立Step或IGES格式的3D模型并导入到用户的3D器件库里（*.PCB3DLib），实现PCB的3D实时查看，并把最终的PCB整板Step或IGES文件的导出，最后再把整板的Step或IGES文件导入到结构设计软件（如SolidWorks、PRO-E、UG等），提前为结构部门提供整机外壳设计的参考数据。

这样的一种整机设计流程可以大大缩短整机开发的时间，从而提高部门协作的工作效率与准确性。

我们先了解下AD6提供的电路与结构设计的协作流程：1、电路部门建立好项目需要的原理图库、PCB库2、结构部门使用结构软件建立关键器件的3D模型，需要注意的是在结构软件中建立器件3D模型时，要事先定义好器件的原点和3D坐标，3D模型的原点要和PCB封装库的原点保持一致，3D中的XY坐标则要和PCB封装库中的XY方向保持一致然后导出为Step格式，软后导入到自建的3D库中。

如何使用CAD创建3D模型CAD（计算机辅助设计）是现代设计师不可或缺的工具之一。

它可以帮助我们快速、准确地创建各种类型的设计，特别是3D模型。

在本教程中，我们将重点介绍如何使用CAD软件来创建3D模型。

第一步是打开CAD软件并创建一个新的文档。

在开始之前，我们需要确定我们的设计要点和尺寸。

根据我们的需求，选择适当的模型空间单位（例如毫米、厘米、英寸等）和图纸尺寸。

接下来，我们需要选择合适的视图模式。

在CAD软件中，我们可以选择2D或3D视图。

对于创建3D模型，我们应选择3D视图。

这允许我们在立体空间中自由绘制和编辑。

在3D视图中，我们可以使用各种基础形状来创建我们的模型。

这些形状包括线条、矩形、圆形、椭圆形等。

通过选择适当的工具，我们可以用这些形状来构建更复杂的几何体。

一种常用的创建3D模型的方法是通过操控一系列的基础形状并进行布尔运算。

例如，我们可以使用“联接”命令将两个形状合并成一个，使用“减去”命令从一个形状中减去另一个形状等。

这些操作可以帮助我们创建更复杂的几何形状。

在创建3D模型时，我们还可以使用CAD软件提供的工具来调整和编辑对象的属性。

这些属性包括颜色、线宽、线型等。

通过调整这些属性，我们可以使我们的模型更加真实和可视化。

除了基础形状和布尔运算外，CAD软件还提供了许多高级工具和功能，帮助我们更快速、高效地创建3D模型。

例如，我们可以使用特定命令来创建球形、圆柱体、圆锥体等特定形状。

我们还可以使用曲线和曲面工具来创建更复杂的曲线和曲面。

在创建完3D模型后，我们可以使用CAD软件提供的渲染和照明工具来为模型增添更多的真实感。

通过调整光源的位置、强度和颜色，我们可以模拟不同光照条件下的效果。

同时，我们还可以选择合适的纹理和材质来为模型增添细节。

最后，在完成模型后，我们可以保存它并导出为其他文件格式，如.STL或.IGES。

这些文件格式可用于后续的制造和分析过程。

总之，使用CAD软件创建3D模型是一项令人兴奋且创造性的任务。

第4章Altium Designer 元件封装及库的建立6.1实验目的1、掌握Altium Designer 元件封装及库的制作和建立方法；2、掌握Altium Designer手动绘制元件封装的方法；3、掌握Altium Designer 利用封装向导建立元件封装的方法。

6.2实验原理本实验根据LDO芯片AM117DT-3.3的数据手册等信息等进行TO-252封装的制作。

（其中的3×0.75是指有3个管脚都是这个尺寸）6.3实验内容1.用Altium Designer绘制元件的封装，首先新建一个PCB 封装库，命名”mypcblib”并保存后将默认的封装起合适的封装名(AM1117DT-3.3)后，然后在封装绘制界面放置焊盘，修改相应焊盘属性，并根据相关数据放置其他焊盘，并在顶层丝印层上绘制合适的元件轮廓，绘制完毕后保存;2. 上述的所建立的封装库中，再利用封装向导建立DIP16的元件封装相邻焊盘间距100mil , 两排焊盘间距为300mil, 焊盘孔径35.433mil,, 外径为59.055mil.6.4实验步骤（一）建立AM1117DT-3.3封装1、新建元件库2、保存为mypcblib.pcblib ；3、重命名该库中默认的封装为AM1117DT-3.34、放置焊盘并修改属性，并根据实际尺寸保证焊盘间距和焊盘尺寸；5、将参考点设置为pin16、切换层至Top Overlayer, 绘制元件轮廓7、保存（二）利用封装向导进行标准封装DIP16的绘制6.5提高题1.新建一个工程，添加空白原理图和PCB，并将上面自制的封装库添加进该工程的库中2.放置LM117的原理图符号(在安装路径下/library/NationalSemiconductor/ 找到电压调节器的库—参见前面的原理图实验部分)，并采用上面所制作的AM1117DT-3.3封装，将原理图导入PCB。

(此题为验证，无需其他连线，并注意封装管脚编号和原理图保持一致)6.6思考题1、如何利用已有PCB电路图生成封装库？2、封装焊盘编号与原理图中元件符号管脚号之间是否必须保持一致？3、封装绘制中，参考点的重要性有哪些？。

如何在AD6.5下生成PRO-E可以打开的3D文件
首先打开要生成3D文件的PCB文件。

然后，在VIEW菜单下选择Board in 3D命令。

PCB板的3D会显示在工作区中。

在Tools菜单下选择Export命令，下图地对话框会有弹出来。

在Format区选择输出文件地类型，选择“STEP AP203”。

（目前版本中这个类型可以正确导入PRO-E）然后在File 区域选择输出文件的文件夹和名字。

注意文件名字只能是全英文而且要少于8个字符（PRO-E软件的规定）。

在Objects to export 区域选择请参考上图选择。

没有必要请不要选择holes 、Copper、 Text 和Silkscreen，这些选择会大大增加文件的容量和处理时间。
