三维激光扫描技术原理

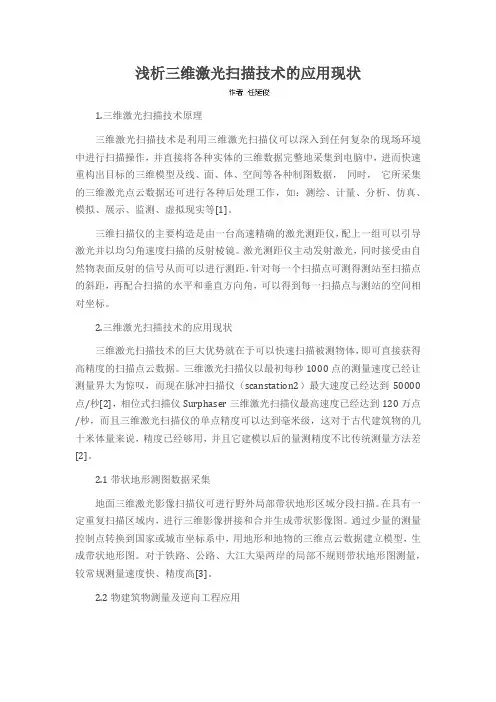

浅析三维激光扫描技术的应用现状1.三维激光扫描技术原理三维激光扫描技术是利用三维激光扫描仪可以深入到任何复杂的现场环境中进行扫描操作，并直接将各种实体的三维数据完整地采集到电脑中，进而快速重构出目标的三维模型及线、面、体、空间等各种制图数据，同时，它所采集的三维激光点云数据还可进行各种后处理工作，如：测绘、计量、分析、仿真、模拟、展示、监测、虚拟现实等[1]。

三维扫描仪的主要构造是由一台高速精确的激光测距仪，配上一组可以引导激光并以均匀角速度扫描的反射棱镜。

激光测距仪主动发射激光，同时接受由自然物表面反射的信号从而可以进行测距，针对每一个扫描点可测得测站至扫描点的斜距，再配合扫描的水平和垂直方向角，可以得到每一扫描点与测站的空间相对坐标。

2.三维激光扫描技术的应用现状三维激光扫描技术的巨大优势就在于可以快速扫描被测物体，即可直接获得高精度的扫描点云数据。

三维激光扫描仪以最初每秒1000点的测量速度已经让测量界大为惊叹，而现在脉冲扫描仪（scanstation2）最大速度已经达到50000点/秒[2]，相位式扫描仪Surphaser三维激光扫描仪最高速度已经达到120万点/秒，而且三维激光扫描仪的单点精度可以达到毫米级，这对于古代建筑物的几十米体量来说，精度已经够用，并且它建模以后的量测精度不比传统测量方法差[2]。

2.1带状地形测图数据采集地面三维激光影像扫描仪可进行野外局部带状地形区域分段扫描。

在具有一定重复扫描区域内，进行三维影像拼接和合并生成带状影像图。

通过少量的测量控制点转换到国家或城市坐标系中，用地形和地物的三维点云数据建立模型，生成带状地形图。

对于铁路、公路、大江大渠两岸的局部不规则带状地形图测量，较常规测量速度快、精度高[3]。

2.2物建筑物测量及逆向工程应用三维激光扫描技术可为三维数字化设计、三维测量及逆向工程、快速模具制造等相关技术方面提供服务。

能够快速高精度地完成复杂的建筑物结构测量、三维数字设计与模板制作。

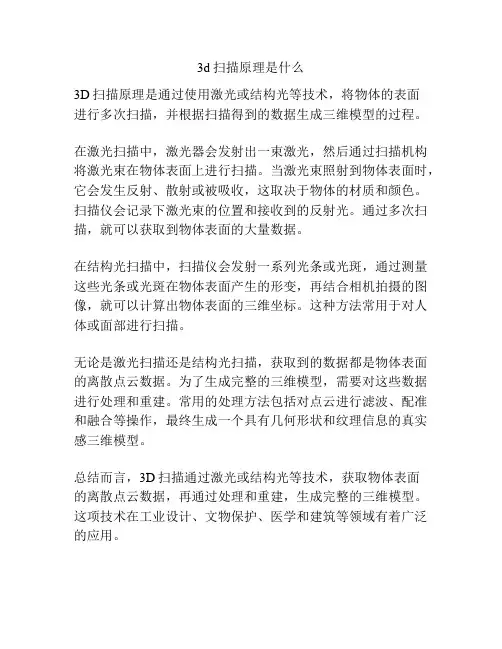

3d扫描原理是什么
3D扫描原理是通过使用激光或结构光等技术，将物体的表面
进行多次扫描，并根据扫描得到的数据生成三维模型的过程。

在激光扫描中，激光器会发射出一束激光，然后通过扫描机构将激光束在物体表面上进行扫描。

当激光束照射到物体表面时，它会发生反射、散射或被吸收，这取决于物体的材质和颜色。

扫描仪会记录下激光束的位置和接收到的反射光。

通过多次扫描，就可以获取到物体表面的大量数据。

在结构光扫描中，扫描仪会发射一系列光条或光斑，通过测量这些光条或光斑在物体表面产生的形变，再结合相机拍摄的图像，就可以计算出物体表面的三维坐标。

这种方法常用于对人体或面部进行扫描。

无论是激光扫描还是结构光扫描，获取到的数据都是物体表面的离散点云数据。

为了生成完整的三维模型，需要对这些数据进行处理和重建。

常用的处理方法包括对点云进行滤波、配准和融合等操作，最终生成一个具有几何形状和纹理信息的真实感三维模型。

总结而言，3D扫描通过激光或结构光等技术，获取物体表面
的离散点云数据，再通过处理和重建，生成完整的三维模型。

这项技术在工业设计、文物保护、医学和建筑等领域有着广泛的应用。

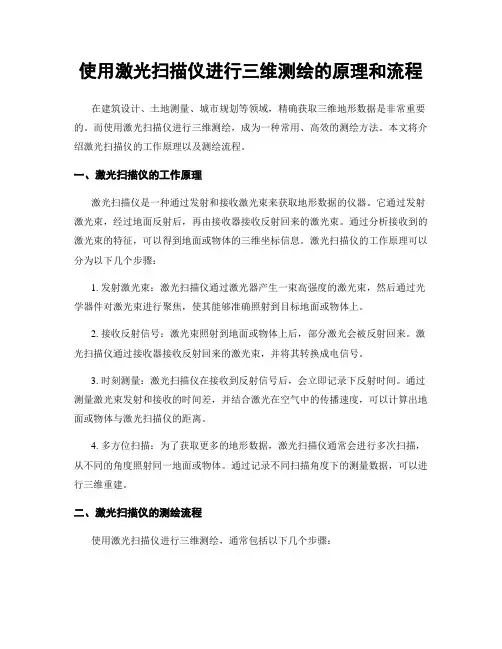

使用激光扫描仪进行三维测绘的原理和流程在建筑设计、土地测量、城市规划等领域，精确获取三维地形数据是非常重要的。

而使用激光扫描仪进行三维测绘，成为一种常用、高效的测绘方法。

本文将介绍激光扫描仪的工作原理以及测绘流程。

一、激光扫描仪的工作原理激光扫描仪是一种通过发射和接收激光束来获取地形数据的仪器。

它通过发射激光束，经过地面反射后，再由接收器接收反射回来的激光束。

通过分析接收到的激光束的特征，可以得到地面或物体的三维坐标信息。

激光扫描仪的工作原理可以分为以下几个步骤：1. 发射激光束：激光扫描仪通过激光器产生一束高强度的激光束，然后通过光学器件对激光束进行聚焦，使其能够准确照射到目标地面或物体上。

2. 接收反射信号：激光束照射到地面或物体上后，部分激光会被反射回来。

激光扫描仪通过接收器接收反射回来的激光束，并将其转换成电信号。

3. 时刻测量：激光扫描仪在接收到反射信号后，会立即记录下反射时间。

通过测量激光束发射和接收的时间差，并结合激光在空气中的传播速度，可以计算出地面或物体与激光扫描仪的距离。

4. 多方位扫描：为了获取更多的地形数据，激光扫描仪通常会进行多次扫描，从不同的角度照射同一地面或物体。

通过记录不同扫描角度下的测量数据，可以进行三维重建。

二、激光扫描仪的测绘流程使用激光扫描仪进行三维测绘，通常包括以下几个步骤：1. 设计扫描路径：在实际操作之前，需要根据测绘需求和场地条件设计扫描路径。

扫描路径的设计需要考虑地形的复杂程度和激光扫描仪的测量范围，以保证数据的完整性和准确性。

2. 安装设备：在进行测绘工作之前，需要正确安装和校准激光扫描仪。

这包括调整激光束的水平和垂直方向以及设定测量参数。

3. 数据采集：激光扫描仪可以通过手持或安装在机械臂、航空器等载体上进行数据采集。

数据采集过程中，激光扫描仪会按照预设的扫描路径进行操作，记录下每个点的位置和高度信息。

4. 数据处理：采集到的数据通常是海量的点云数据，需要进行处理和整理。

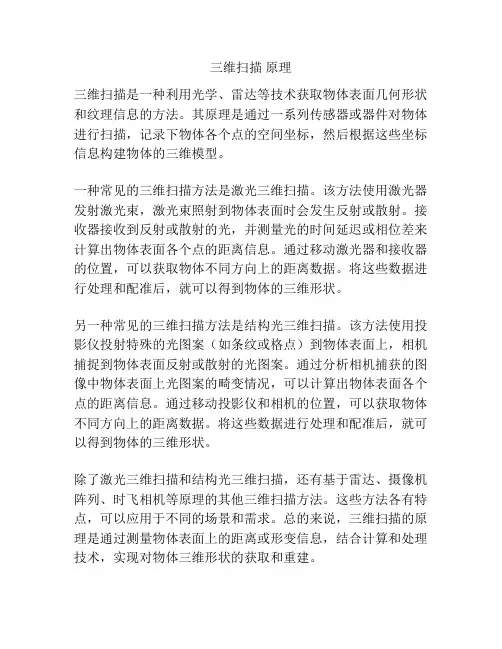

三维扫描原理
三维扫描是一种利用光学、雷达等技术获取物体表面几何形状和纹理信息的方法。

其原理是通过一系列传感器或器件对物体进行扫描，记录下物体各个点的空间坐标，然后根据这些坐标信息构建物体的三维模型。

一种常见的三维扫描方法是激光三维扫描。

该方法使用激光器发射激光束，激光束照射到物体表面时会发生反射或散射。

接收器接收到反射或散射的光，并测量光的时间延迟或相位差来计算出物体表面各个点的距离信息。

通过移动激光器和接收器的位置，可以获取物体不同方向上的距离数据。

将这些数据进行处理和配准后，就可以得到物体的三维形状。

另一种常见的三维扫描方法是结构光三维扫描。

该方法使用投影仪投射特殊的光图案（如条纹或格点）到物体表面上，相机捕捉到物体表面反射或散射的光图案。

通过分析相机捕获的图像中物体表面上光图案的畸变情况，可以计算出物体表面各个点的距离信息。

通过移动投影仪和相机的位置，可以获取物体不同方向上的距离数据。

将这些数据进行处理和配准后，就可以得到物体的三维形状。

除了激光三维扫描和结构光三维扫描，还有基于雷达、摄像机阵列、时飞相机等原理的其他三维扫描方法。

这些方法各有特点，可以应用于不同的场景和需求。

总的来说，三维扫描的原理是通过测量物体表面上的距离或形变信息，结合计算和处理技术，实现对物体三维形状的获取和重建。

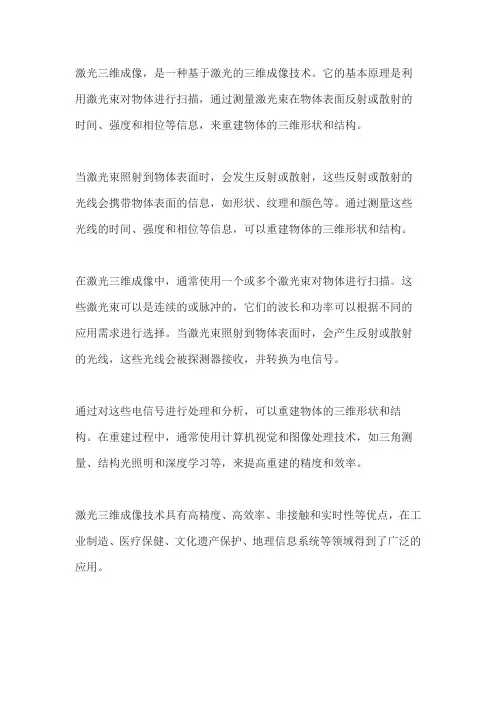

激光三维成像，是一种基于激光的三维成像技术。

它的基本原理是利用激光束对物体进行扫描，通过测量激光束在物体表面反射或散射的时间、强度和相位等信息，来重建物体的三维形状和结构。

当激光束照射到物体表面时，会发生反射或散射，这些反射或散射的光线会携带物体表面的信息，如形状、纹理和颜色等。

通过测量这些光线的时间、强度和相位等信息，可以重建物体的三维形状和结构。

在激光三维成像中，通常使用一个或多个激光束对物体进行扫描。

这些激光束可以是连续的或脉冲的，它们的波长和功率可以根据不同的应用需求进行选择。

当激光束照射到物体表面时，会产生反射或散射的光线，这些光线会被探测器接收，并转换为电信号。

通过对这些电信号进行处理和分析，可以重建物体的三维形状和结构。

在重建过程中，通常使用计算机视觉和图像处理技术，如三角测量、结构光照明和深度学习等，来提高重建的精度和效率。

激光三维成像技术具有高精度、高效率、非接触和实时性等优点，在工业制造、医疗保健、文化遗产保护、地理信息系统等领域得到了广泛的应用。

《三维激光扫描技术及其工程应用研究》篇一一、引言随着科技的飞速发展，三维激光扫描技术逐渐成为工程领域中一项重要的技术手段。

该技术以其高精度、高效率、非接触式测量的特点，广泛应用于地形测绘、文物保存、机器人导航、工程测量等多个领域。

本文将对三维激光扫描技术的基本原理、技术特点及其在工程领域的应用进行详细的研究和探讨。

二、三维激光扫描技术基本原理三维激光扫描技术是一种基于激光测距原理的测量技术。

其基本原理是通过高速激光扫描器将激光束投射到被测物体表面，通过测量激光束的往返时间、角度等信息，计算出被测物体表面的三维坐标信息。

此外，该技术还可以通过多角度、多视点的扫描方式，实现对复杂场景的三维重建。

三、三维激光扫描技术特点三维激光扫描技术具有以下特点：1. 高精度：激光扫描仪能够以毫米级别的精度获取物体表面的三维信息。

2. 高效率：相比传统的人工测量方式，激光扫描技术可以快速获取大量数据。

3. 非接触式测量：激光扫描技术无需接触被测物体，避免了因接触而产生的误差和损伤。

4. 适用范围广：可应用于地形测绘、文物保存、机器人导航、工程测量等多个领域。

四、三维激光扫描技术在工程领域的应用1. 地形测绘：利用三维激光扫描技术可以快速获取地形数据，实现对地形的高精度测绘，为工程建设提供准确的地理信息。

2. 文物保存：通过对文物的三维扫描，可以实现对文物的数字化保存，方便文物的研究和保护。

同时，还可以通过虚拟现实技术，让观众更加直观地了解文物信息。

3. 机器人导航：在机器人导航中，三维激光扫描技术可以实现对环境的快速建模和导航，提高机器人的自主性和工作效率。

4. 工程测量：在工程建设过程中，可以利用三维激光扫描技术对建筑物、道路、桥梁等工程进行高精度的测量和监测，确保工程的施工质量。

五、结论三维激光扫描技术以其高精度、高效率、非接触式测量的特点，在工程领域中得到了广泛的应用。

通过对地形、文物、机器人导航和工程测量等领域的深入研究和实践应用，证明了该技术在工程领域中的重要作用。

三维激光扫描技术与三维模型重建方法介绍随着科技的迅猛发展，三维技术在各个领域得到了广泛应用。

其中，三维激光扫描技术与三维模型重建方法成为了更加精准、高效的数据采集与处理手段。

本文将介绍三维激光扫描技术的原理和应用，并探讨其中的三维模型重建方法。

一、三维激光扫描技术三维激光扫描技术是一种通过激光束对物体进行扫描和测量的技术。

它通常使用激光测距仪或激光雷达等设备，将激光束照射到物体表面，并测量激光束的反射时间或相位差，从而计算出物体表面的坐标信息。

这种非接触式的测量方式不仅可以快速获取物体的三维形状信息，还能够测量物体的颜色、纹理等属性。

三维激光扫描技术在各个领域都有广泛的应用。

例如，在建筑领域，它可以用来快速、精确地获取建筑物的外观和内部结构信息，为建筑设计和改造提供依据。

在工业制造领域，它可以用来检测产品的尺寸和形状，实现产品质量的自动化控制。

在文化遗产保护领域，它可以用来记录和保护珍贵文物的原貌，并为文物的修复和研究提供参考。

二、三维模型重建方法三维模型重建是三维激光扫描技术的重要应用之一。

它通过对激光扫描数据的处理和分析，生成物体的三维模型。

目前，常用的三维模型重建方法主要包括基于点云的重建方法、基于网格的重建方法和基于体素的重建方法。

基于点云的重建方法是最直接和常用的方法之一。

它将激光扫描仪采集到的点云数据作为输入，通过点云数据的配准、滤波和曲面重建等步骤，生成物体的三维表面模型。

这种方法适用于表面光滑的物体，但对于具有复杂形状和结构的物体，需要更加复杂的算法来处理。

基于网格的重建方法是通过将点云数据转换为三角网格来生成物体的三维模型。

它首先对点云数据进行采样和配准，然后通过网格生成算法对采样数据进行表面重建，得到连续的三角网格。

这种方法适用于不规则形状的物体，但对于在表面上存在空洞或小细节的物体，需要进一步的修复和处理。

基于体素的重建方法是最适用于处理复杂物体的方法之一。

它通过将点云数据转换为三维体素网格，然后对体素网格进行分割、拟合和平滑等操作，最终生成物体的三维模型。

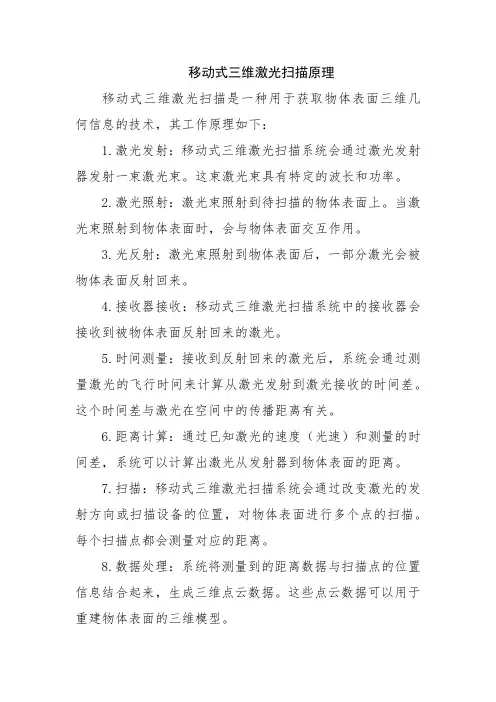

移动式三维激光扫描原理
移动式三维激光扫描是一种用于获取物体表面三维几何信息的技术，其工作原理如下：
1.激光发射：移动式三维激光扫描系统会通过激光发射器发射一束激光束。

这束激光束具有特定的波长和功率。

2.激光照射：激光束照射到待扫描的物体表面上。

当激光束照射到物体表面时，会与物体表面交互作用。

3.光反射：激光束照射到物体表面后，一部分激光会被物体表面反射回来。

4.接收器接收：移动式三维激光扫描系统中的接收器会接收到被物体表面反射回来的激光。

5.时间测量：接收到反射回来的激光后，系统会通过测量激光的飞行时间来计算从激光发射到激光接收的时间差。

这个时间差与激光在空间中的传播距离有关。

6.距离计算：通过已知激光的速度（光速）和测量的时间差，系统可以计算出激光从发射器到物体表面的距离。

7.扫描：移动式三维激光扫描系统会通过改变激光的发射方向或扫描设备的位置，对物体表面进行多个点的扫描。

每个扫描点都会测量对应的距离。

8.数据处理：系统将测量到的距离数据与扫描点的位置信息结合起来，生成三维点云数据。

这些点云数据可以用于重建物体表面的三维模型。

总结来说，移动式三维激光扫描通过发射激光、测量激光的飞行时间和计算距离，对待扫描物体表面进行多点扫描，最终生成物体的三维几何信息。

这种扫描技术广泛应用于建筑、制造、文化遗产保护等领域。

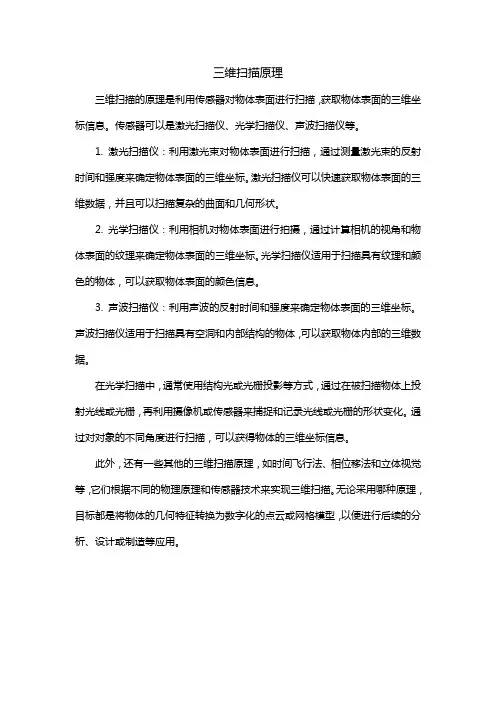

三维扫描原理
三维扫描的原理是利用传感器对物体表面进行扫描，获取物体表面的三维坐标信息。

传感器可以是激光扫描仪、光学扫描仪、声波扫描仪等。

1. 激光扫描仪：利用激光束对物体表面进行扫描，通过测量激光束的反射时间和强度来确定物体表面的三维坐标。

激光扫描仪可以快速获取物体表面的三维数据，并且可以扫描复杂的曲面和几何形状。

2. 光学扫描仪：利用相机对物体表面进行拍摄，通过计算相机的视角和物体表面的纹理来确定物体表面的三维坐标。

光学扫描仪适用于扫描具有纹理和颜色的物体，可以获取物体表面的颜色信息。

3. 声波扫描仪：利用声波的反射时间和强度来确定物体表面的三维坐标。

声波扫描仪适用于扫描具有空洞和内部结构的物体，可以获取物体内部的三维数据。

在光学扫描中，通常使用结构光或光栅投影等方式，通过在被扫描物体上投射光线或光栅，再利用摄像机或传感器来捕捉和记录光线或光栅的形状变化。

通过对对象的不同角度进行扫描，可以获得物体的三维坐标信息。

此外，还有一些其他的三维扫描原理，如时间飞行法、相位移法和立体视觉等，它们根据不同的物理原理和传感器技术来实现三维扫描。

无论采用哪种原理，目标都是将物体的几何特征转换为数字化的点云或网格模型，以便进行后续的分析、设计或制造等应用。

三维激光扫描技术内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.1、三维激光扫描技术概述三维激光扫描技术又被称为实景复制技术，作为20 世纪90 年代中期开始出现的一项高新技术，是测绘领域继GPS技术之后的又一次技术革命。

通过高速激光扫描测量的方法，大面积、高分辨率地快速获取物体表面各个点的(x.y.z)坐标、反射率、(R.G.B)颜色等信息，由这些大量、密集的点信息可快速复建出1:1 的真彩色三维点云模型，为后续的内业处理、数据分析等工作提供准确依据。

它具有快速性，效益高、不接触性、穿透性、动态、主动性，高密度、高精度，数字化、自动化、实时性强等特点，很好的解决了目前空间信息技术发展实时性与准确性的颈瓶。

该技术突破了传统的单点测量方法，具有高效率、高精度的独特优势。

三维激光扫描技术能够提供扫描物体表面的三维点云数据，因此可以用于获取高精度高分辨率的数字地形模型，主要通过高速激光扫描测量的方法，大面积高分辨率地快速获取被测对象表面的三维坐标数据，大量的空间点位信息。

是快速建立物体的三维影像模型的一种全新的技术手段。

三维激光扫描技术使工程大数据的应用在众多行业成为可能。

如工业测量的逆向工程、对比检测；建筑工程中的竣工验收、改扩建设计；测量工程中的位移监测、地形测绘；考古项目中的数据存档与修复工程等等。

2、三维激光扫描原理三维激光扫描仪利用激光测距的原理，通过高速测量记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息，可快速复建出被测目标的三维模型及线、面、体等各种图件数据。

由于三维激光扫描系统可以密集地大量获取目标对象的数据点，因此相对于传统的单点测量，三维激光扫描技术也被称为从单点测量进化到面测量的革命性技术突破。

三维扫描仪工作原理概述三维扫描仪是一种用于获取真实物体的三维几何信息的设备，其工作原理是使用激光或光学投影原理与高精度测量技术相结合，通过对物体的表面进行扫描和测量，获取物体的三维坐标数据。

本文将介绍三维扫描仪的工作原理及其主要组成部分。

工作原理三维扫描仪主要有两种工作原理：光学投影和激光测距。

光学投影光学投影原理是通过投影仪将光斑投射到物体表面上，然后使用相机对光斑进行观测和测量。

这种方式需要在物体表面粘贴标记点，以便相机能够识别和跟踪。

当光斑从投影仪上发射并照射到物体上时，相机会记录下光斑的坐标，并通过计算光斑的位置和角度来确定物体表面的轮廓。

通过对不同角度下的光斑进行观测和测量，可以获取物体表面的三维坐标数据，从而得到物体的三维模型。

激光测距激光测距原理是利用激光束在物体表面上的反射和接收来测量物体的三维形状。

三维扫描仪将激光束发射到物体表面上，并使用光电元件接收激光的反射信号。

根据激光的发射和接收时间以及激光的速度，可以计算出激光束和物体表面的距离。

通过对不同角度下的激光测距进行观测和测量，可以获取物体表面的三维坐标数据。

主要组成部分三维扫描仪主要由以下几个组成部分组成：激光器激光器是三维扫描仪的核心部件之一，它产生高能量、相干和直线性的激光束。

常用的激光器有二极管激光器和气体激光器。

二极管激光器具有小体积、低功率消耗和长寿命的特点，适合用于便携式和低成本的三维扫描仪；气体激光器具有高能量、高光斑质量和长距离照射能力，适合用于高精度和远距离扫描。

接收器接收器用于接收激光的反射信号，并将信号转换为电信号进行处理和分析。

常用的接收器包括光电二极管和CCD/CMOS相机。

光电二极管具有快速响应、低噪声和较大的动态范围的优点，适合用于高速扫描和大范围测量；CCD/CMOS相机具有高分辨率和丰富的图像信息，适合用于高精度和高质量的三维重建。

三角测距原理三角测距原理是基于光学三角测量原理和三角函数的计算，通过测量激光束和相机之间的角度和距离来计算物体表面的三维坐标。

三维扫描仪的原理及应用1. 引言三维扫描仪是一种可以快速获取物体表面形状信息的设备。

随着科技的进步和应用领域的不断扩展，三维扫描仪的原理和应用也越来越多样化和广泛。

本文将介绍三维扫描仪的基本原理，并探讨其在各个领域中的应用。

2. 三维扫描仪的基本原理三维扫描仪通过光学或机械手臂的方式对物体进行扫描，从而获取物体表面形状的三维信息。

其基本原理可以简单描述如下：1.发射光束：三维扫描仪会发射一束光束（如激光束或结构光）到物体表面。

2.接收反射光：物体表面会对光束进行反射，三维扫描仪会接收到反射光。

3.计算深度：根据接收到的反射光，三维扫描仪会计算出每个扫描点在场景中的深度信息。

4.构建三维模型：通过扫描多个点，三维扫描仪可以构建出物体的完整三维模型。

3. 三维扫描仪的应用领域3.1 艺术和文化遗产保护三维扫描仪在艺术品和文化遗产的保护中起到了重要的作用。

它可以快速且精确地记录艺术品的形状和细节，为艺术品的数字化保存提供了便利。

此外，三维扫描仪还可以帮助文化遗产保护机构进行文物的修复和保护工作。

3.2 工业制造在工业制造领域，三维扫描仪被广泛应用于产品设计和质量控制过程中。

它可以帮助设计师快速获取产品的形状数据，并进行数字化建模和分析。

同时，三维扫描仪还可以用于产品质量检测，通过与设计模型进行比对，发现产品的缺陷和偏差。

3.3 医疗保健在医疗保健领域，三维扫描仪用于制作个性化医疗器械和假体。

通过扫描患者的身体部位，如牙齿、颅骨或肢体，三维扫描仪可以生成精确的数字模型，为医生提供更准确和个性化的治疗方案。

同时，三维扫描仪还可以用于制作义肢、矫形器具等医疗辅助设备。

3.4 虚拟现实和游戏在虚拟现实和游戏领域，三维扫描仪用于捕捉真实世界中的物体和人体，并将其精确地重建为虚拟场景中的模型。

这使得用户可以在虚拟环境中与真实物体进行互动，增强了虚拟现实和游戏的沉浸感和真实感。

3.5 建筑和文化遗产重建三维扫描仪在建筑和文化遗产重建中也有广泛的应用。

三维激光扫描仪解决方案一、引言随着科技的不断发展，三维激光扫描仪作为一种高精度、高效率的测量工具，被广泛应用于工业领域、建筑设计、文物保护等各个领域。

本文将介绍三维激光扫描仪的原理、应用场景以及解决方案。

二、原理三维激光扫描仪通过发射激光束并接收反射回来的光来测量物体的形状和位置。

其原理是利用激光的光电效应，将物体表面的光反射回来后，通过对反射光进行测量，便可得到物体的三维坐标信息。

三、应用场景1. 工业领域：三维激光扫描仪可以用于工件的测量和检测，可以快速准确地获取工件的三维形状和尺寸信息，提高生产效率和质量控制能力。

2. 建筑设计：在建筑设计中，三维激光扫描仪可以帮助设计师快速获取建筑物的准确三维模型，减少了传统测量的时间和成本，并提供了更精确的数据支持。

3. 文物保护：文物保护是一个非常重要的领域，三维激光扫描仪可以对文物进行精确的三维扫描，帮助保护者更好地了解和保护文物，同时也为文物的数字化保存提供了有效的手段。

四、解决方案1. 数据采集：使用三维激光扫描仪对目标进行扫描，获取大量点云数据。

通过扫描仪的高速扫描和高分辨率的光电探测器，可以在很短的时间内获得大量的高精度三维数据。

2. 数据处理：对采集到的点云数据进行处理和优化，包括去噪、滤波、配准等步骤。

数据处理的目的是提高数据的质量和准确性，为后续应用提供可靠的数据基础。

3. 数据分析：根据具体需求，对处理后的点云数据进行分析，如提取物体的特征、测量尺寸、进行形状比对等。

通过数据分析，可以深入挖掘数据的内在价值，为决策提供科学依据。

4. 数据可视化：将处理后的数据以三维模型的形式进行可视化展示。

通过可视化，可以直观地观察和分析物体的形状和结构，为用户提供更直观的理解和判断依据。

五、优势和挑战1. 优势：a. 高精度：三维激光扫描仪可以实现亚毫米级的测量精度，远高于传统测量工具的精度。

b. 高效率：激光扫描仪可以在短时间内获取大量数据，大大提高了测量和分析的效率。

三维激光扫描技术把传统的单点式采集数据转变为了自动连续获取数据，是继全站仪、GPS 技术之后又一项革命性的测量技术，又称为“高清晰测量”，或“实景复制”技术。

一、三维扫描技术原理利用激光测距的原理，通过记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息，快速复建出被测目标的三维模型，包括线、面、体等各种制图数据。

三维激光扫描系统密集地大量获取目标对象的数据点，因此相对于传统的单点测量，三维激光扫描仪获取的数据是由大量离散的点组成，这些点的集合称之为“点云”（PointCloud），即大量、高密度的被扫描主体的各种反射信息，其属性信息主要由扫描点的点位坐标，反射强度和灰度信息三部分组成。

二、三维模型建立的具体应用应用概述采用三维激光扫描的技术手段对建模对象进行三维点云数据采集，获取点云模型，利用点云模型对相关尺寸进行量测、复核。

同时，结合专业三维建模软件对相关区域进行白模建立，然后对白模进行贴图、赋予材质，得到最终的三维模型数据。

该三维模型数据为三维管理平台（系统）基础数据。

现场三维数据采集设备：三维激光扫描仪三维激光扫描仪是三维扫描系统主要的组成部分，其功能是数据的采集。

目前市场上扫描仪种类众多，常见的品牌有法如、天宝、徕卡、拓扑康、Surphaser和Z+F等。

实施流程图流程步骤说明现场勘查三维扫描：现场采集包括设备架设，站点转换，参数设置等操作。

项360°全景现场图数据拼接：将多个独立扫描数据统一到单个坐标系内扫描拼接数据（站点图）数据去噪：现场拍摄：现场拍摄建筑、招牌等对象高清照片，获取真实色彩信息，后期通过贴图将色彩信息赋予白模，使模型更加逼真。

模型建立：三维点云模型具备建模所需的所有尺寸信息及相对空间位置。

点云模型精度高，数据格式多样化，是“逆向”建立目标模型的最佳基础数据。

方案小结基于三维模型的应用领域当中，现实世界中物体对象的尺寸测量、空间相对位置关系的确定往往是项目难点，三维激光扫描技术的发展及完善为解决这一难点提供了高效、安全、可行的方法，区别于传统的测绘，三维扫描获取物体对象的所有表面点数据，形成真实世界的三维点云模型。

地面三维激光扫描的技术介绍一、激光扫描原理地面三维激光扫描技术是一种通过激光测距和角度测量来获取物体表面三维坐标的测量技术。

它利用激光发射器向目标物体发射激光束，通过测量激光束从发射到返回的时间，计算出激光束与目标物体之间的距离。

同时，通过测量激光束的角度，可以确定目标物体在水平面上的坐标。

通过多个测量的点云数据，可以重建出目标物体的三维模型。

二、扫描精度地面三维激光扫描的精度通常取决于多种因素，包括激光测距的精度、角度测量的精度、目标物体的反射性质以及环境条件等。

一般来说，地面三维激光扫描的精度可以达到毫米级别，对于一些精细的物体或者需要高精度测量的应用场景，其精度甚至可以达到亚毫米级别。

三、扫描速度地面三维激光扫描的速度通常取决于扫描仪器的性能以及目标物体的表面性质。

一般来说，地面三维激光扫描的速度可以很快，特别是在对大型物体进行扫描时，其扫描速度通常可以达到数百万个点/秒。

四、扫描范围地面三维激光扫描的范围通常取决于扫描仪器的视场角以及目标物体的大小和形状。

一般来说，地面三维激光扫描的范围可以从几米到数百米不等，对于一些大型的建筑物或者地形地貌等，其扫描范围甚至可以达到数公里。

五、数据处理地面三维激光扫描的数据处理主要包括点云数据的预处理、三维模型的重建以及后处理等步骤。

点云数据的预处理主要包括去除噪声、点云数据的配准和拼接等；三维模型的重建主要包括利用点云数据构建三角网格模型或者表面模型等；后处理主要包括对三维模型的平滑处理、简化处理以及格式转换等。

六、应用领域地面三维激光扫描技术被广泛应用于建筑领域、考古领域、地形测量领域、城市规划领域以及灾害监测领域等。

在建筑领域，可以利用地面三维激光扫描技术对建筑物进行数字化建模和测量；在考古领域，可以利用地面三维激光扫描技术对遗址进行数字化建模和保护；在地形测量领域，可以利用地面三维激光扫描技术对地形地貌进行高精度测量和建模；在城市规划领域，可以利用地面三维激光扫描技术对城市进行数字化建模和规划；在灾害监测领域，可以利用地面三维激光扫描技术对灾害现场进行数字化建模和监测。

三维激光扫描技术的原理
三维激光扫描技术的原理是利用激光束对目标物体进行扫描，得到物体表面的三维坐标信息。

具体过程如下：
1. 激光束发射器发射出一束激光束，经过光学系统聚焦成一条狭窄的光束，照射到目标物体表面。

2. 激光束的能量被物体表面吸收或反射回来，激光接收器接收到反射回来的激光信号，并计算出激光束从发射到接收的时间差，从而得到激光与物体的距离信息。

3. 通过旋转激光器或者移动扫描平台，对物体进行全面扫描，得到整个物体表面的三维坐标数据。

4. 最后利用计算机对这些数据进行处理和分析，生成物体的三维图形模型或者点云模型。

三维激光扫描技术通过高精度、高效率、无接触等特点，广泛应用于建筑、制造、文化遗产保护、医学等领域中的实际应用。
