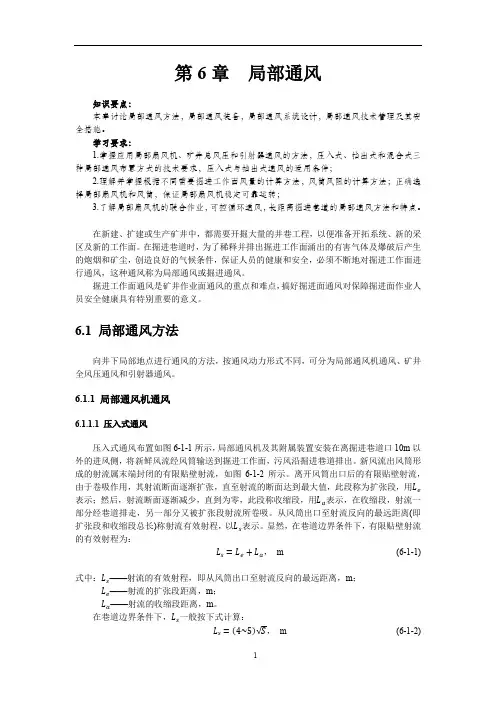

第6章局部通风知识要点:本章讨论局部通风方法,局部通风装备,局部通风系统设计,局部通风技术管理及其安全措施。
学习要求:1.掌握应用局部扇风机、矿井总风压和引射器通风的方法,压入式、抽出式和混合式三种局部通风布置方式的技术要求,压入式与抽出式通风的适用条件;2.理解并掌握根据不同需要掘进工作面风量的计算方法,风筒风阻的计算方法;正确选择局部扇风机和风筒,保证局部扇风机稳定可靠运转;3.了解局部扇风机的联合作业,可控循环通风,长距离掘进巷道的局部通风方法和特点。
在新建、扩建或生产矿井中,都需要开掘大量的井巷工程,以便准备开拓系统、新的采区及新的工作面。
在掘进巷道时,为了稀释并排出掘进工作面涌出的有害气体及爆破后产生的炮烟和矿尘,创造良好的气候条件,保证人员的健康和安全,必须不断地对掘进工作面进行通风,这种通风称为局部通风或掘进通风。
掘进工作面通风是矿井作业面通风的重点和难点,搞好掘进面通风对保障掘进面作业人员安全健康具有特别重要的意义。
6.1 局部通风方法向井下局部地点进行通风的方法,按通风动力形式不同,可分为局部通风机通风、矿井全风压通风和引射器通风。
6.1.1 局部通风机通风6.1.1.1 压入式通风压入式通风布置如图6-1-1所示,局部通风机及其附属装置安装在离掘进巷道口10m以外的进风侧,将新鲜风流经风筒输送到掘进工作面,污风沿掘进巷道排出。
新风流出风筒形成的射流属末端封闭的有限贴壁射流,如图6-1-2所示。
离开风筒出口后的有限贴壁射流,由于卷吸作用,其射流断面逐渐扩张,直至射流的断面达到最大值,此段称为扩张段,用L e 表示;然后,射流断面逐渐减少,直到为零,此段称收缩段,用L a表示,在收缩段,射流一部分经巷道排走,另一部分又被扩张段射流所卷吸。
从风筒出口至射流反向的最远距离(即扩张段和收缩段总长)称射流有效射程,以L s表示。
显然,在巷道边界条件下,有限贴壁射流的有效射程为:L s=L e+L a,m (6-1-1)式中:L s——射流的有效射程,即从风筒出口至射流反向的最远距离,m;L e——射流的扩张段距离,m;L a——射流的收缩段距离,m。

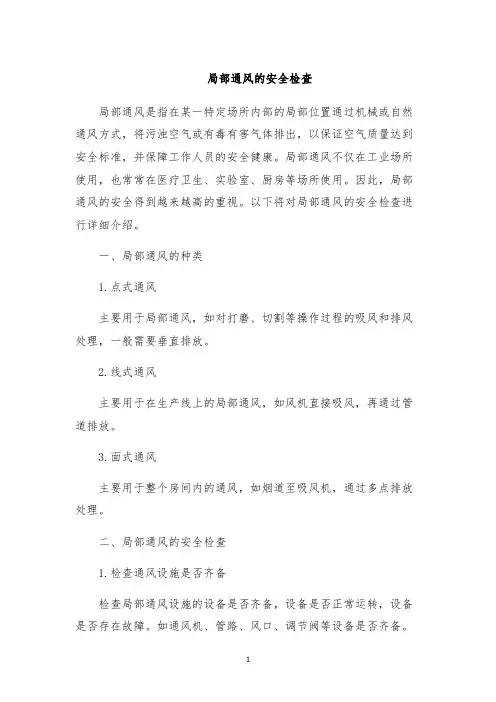

局部通风的安全检查局部通风是指在某一特定场所内部的局部位置通过机械或自然通风方式,将污浊空气或有毒有害气体排出,以保证空气质量达到安全标准,并保障工作人员的安全健康。
局部通风不仅在工业场所使用,也常常在医疗卫生、实验室、厨房等场所使用。
因此,局部通风的安全得到越来越高的重视。
以下将对局部通风的安全检查进行详细介绍。
一、局部通风的种类1.点式通风主要用于局部通风,如对打磨、切割等操作过程的吸风和排风处理,一般需要垂直排放。
2.线式通风主要用于在生产线上的局部通风,如风机直接吸风,再通过管道排放。
3.面式通风主要用于整个房间内的通风,如烟道至吸风机,通过多点排放处理。
二、局部通风的安全检查1.检查通风设施是否齐备检查局部通风设施的设备是否齐备,设备是否正常运转,设备是否存在故障。
如通风机、管路、风口、调节阀等设备是否齐备。
并要求运行设备必须有专人负责,定期进行设备维护,以确保安全供气。
2.检查通风孔是否合理检查局部通风的通风孔是否设置在合理的位置和方向,孔的大小和数量是否足够,通风孔是否容易堵塞。
如需要每天清洗或更换过滤器的,要及时进行清洗或更换,以保证空气净化效果。
3.检查通风管路是否畅通检查局部通风管路是否完好,所使用的渠道是否畅通,是否存在堵塞,管道连接是否牢固。
如检查发现存在问题,及时清理或维修,以确保局部空气清新健康。
4.安全监测在进行局部通风的安全监测中,必须根据实际情况进行分析,并进行监测和改进。
如对空气中有害气体是否超标等情况进行监控,对人员工什么时候需要戴口罩等进行详细说明和关注。
5.安全防护和应急措施在进行局部通风的过程中,必须配备相应的安全防护设施和应急措施。
如安装火警报警设备和应急处理预案,保证人员安全的同时,要有采取行动的应急救援措施。
三、局部通风的常见问题1.有时通风效果不明显在一些特殊工作环境下,局部通风虽然设置了,但通风效果并不明显,这时需要针对性的调整通风设施,增加通风口,改变通风方向等方式,以保证通风效果显著。
第四章局部排风基本要求:掌握各种局部排风罩的类型、结构原理、特点以及用途;掌握各种排风罩的结构参数及排风量的计算方法;掌握排风罩吸气口气流的运动规律。

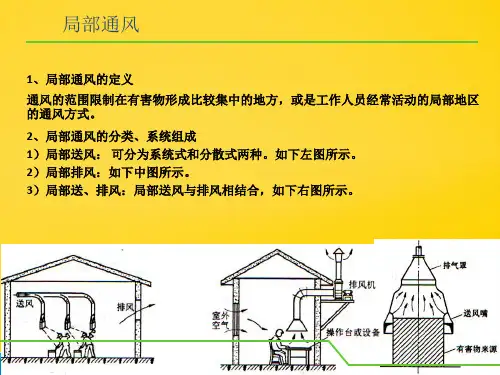

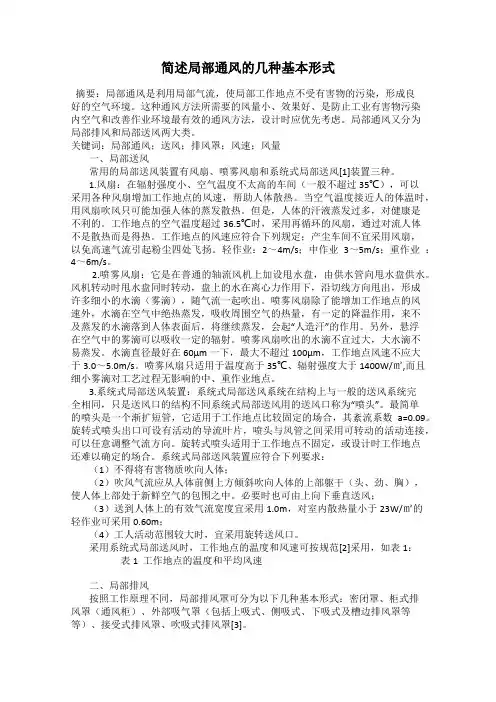

4.1 概述一、局部通风1.局部通风:利用局部气流,使局部工作地点不受有害物的污染,造成良好的空气环境。
2.局部通风特点:所需要的风量小、效果好,是防止工业有害物污染室内空气和改善作业环境最有效的通风方法,设计时应优先考虑。
3.局部通风分类:局部排风和局部送风。
二、局部排风1.局部排风:在集中产生有害物的局部地点, 设置捕集装置, 将有害物排走, 以控制有害物向室内扩散。
2.组成:局部排风罩、风管、除尘或净化设备、风机、排气筒或烟囱。
三、局部送风1.概念:向局部工作地点送风, 使局部地带造成良好的空气环境。
2.分类(1)系统式:通风系统将室外空气送至工作地点。
(2)分散式:借助轴流风扇或喷雾风扇, 直接将室内空气吹向作业地带进行循环通风。
4.2 局部排风的设计原则一、局部排风系统划分的原则凡属于下列情况之一时,应单独设置排风系统:1.两种或两种以上的有害物质混合后可能引起燃烧或爆炸;2.混合后能形成毒害更大或腐蚀性的混合物或化合物;3.混合后易使蒸汽凝结并积聚粉尘;4.散发剧毒物质的房间和设备;5.散发高温高湿性气体。
二、局部排风罩的形式及设计原则1.局部排风罩的形式按照工作原理不同,局部排风罩可分为密闭罩、柜式排风罩(通风柜)、外部吸气罩、槽边排风罩、接受式排风罩以及吹吸式排风罩。
2. 局部排风罩的设计原则(1)首先考虑密闭罩或通风柜;(2)尽可能靠近有害物源;(3)尽可能设置围挡,减小罩口吸气范围;(4)尽可能采用接受式排风罩;(5)尽可能避免二次气流的影响。
4.3 排风罩设计计算理论一、吸入口气流运动规律局部排风罩口气流运动有两种方式,分别为吸气口气流的吸入流动和吹气口气流的吹出流动。
对排风罩,多数的情况是吸气口吸入气流。
1.理想点汇当吸气口吸气时,在吸气口附近形成负压,周围空气从四面八方流向吸气口,形成吸入气流或汇流。
书山有路勤为径,学海无涯苦作舟局部通风在采矿和地质勘探等工程中,必须开掘大量的井巷,而掘进这些井巷的特点是只有一个出口,所以称为独头巷道。
独头巷道的通风称局部通风或掘进通风,其任务是将新鲜风流引至工作面,并排出工作面的炮烟、矿尘等污浊空气,以保证工人在良好的环境下工作。
一、局部通风的方法局部通风的方法有:利用主扇(或辅扇)风压或自然风压为动力的局部通风方法,简称总风压通风;利用扩散作用的局部通风方法,简称扩散通风;利用引射器通风的局部通风方法,简称引射器通风;利用局部扇风机的局部通风方法,简称局扇通风。
(一)总风压通风这种通风方法是借助于风障或风筒等设施,将主扇或辅扇造成曾新鲜风流引入独头工作面,以稀释或排出其中的污浊空气。
可以利用纵向风障导风。
根据建筑材料的不同,风障可分为砖风障、木板风障和柔性(帆布、塑料布等)风障等。
也可以利用风筒导风。
利用风障或风筒导风时,常在总风流中设有调节风窗,以调节导入独头工作面的入风量。
利用总风压作局部通风动力的最大优点是通风可靠、管理方便,但要求有一定的总风压,以克服引风道的阻力。
因此在选择这种通风方法时要注意作用于该处的总风压能否满足局部通风的要求,同时也要考虑在工程上是否可行。
(二)扩散通风扩散通风方法不需要任何辅助设施,主要是靠新鲜风流的紊流扩散作用清洗工作面,它只适用于短距离(10~15m)的独头工作面。
例如,在靠近新鲜风流巷道处,开挖一小断面的硐室或掘进巷道开始段。
(三)引射器通风是利用高压水或压缩空气为动力,经过喷嘴(喷头)高速射出。
在喷出射流周围造成负压区而吸入空气,并经混合管整流继续推动被吸入的空气,造成风筒内风流流动。
若流经喷嘴的是压缩空气,常称为压气引射器。
以高压水为动力的引射器,常称水风扇。
这种通风方法适用于掘进硐室或与局扇配合使。

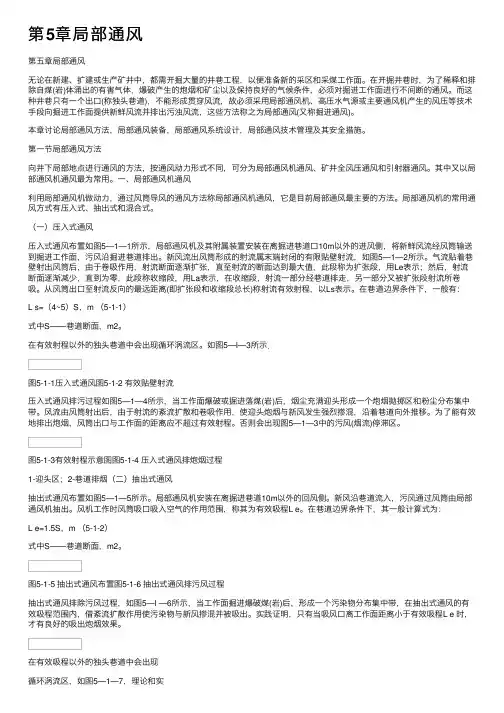

第5章局部通风第五章局部通风⽆论在新建、扩建或⽣产矿井中,都需开掘⼤量的井巷⼯程,以便准备新的采区和采煤⼯作⾯。
