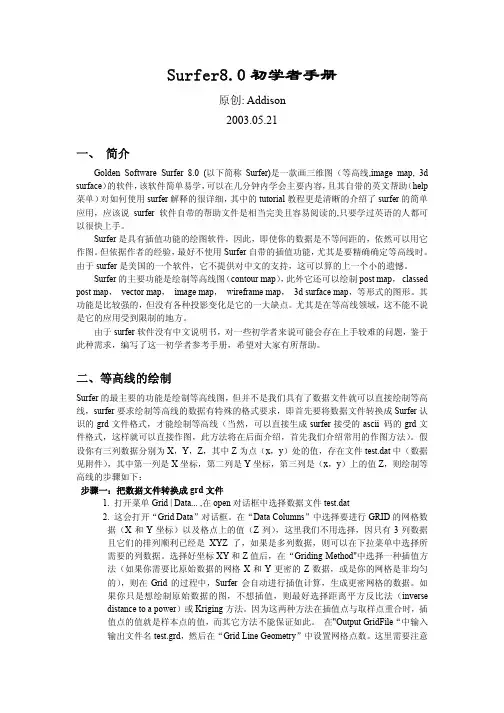

Surfer8.0初学者手册原创: Addison2003.05.21一、简介Golden Software Surfer 8.0 (以下简称Surfer)是一款画三维图（等高线,image map, 3d surface）的软件，该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助（help 菜单）对如何使用surfer解释的很详细，其中的tutorial教程更是清晰的介绍了surfer的简单应用，应该说surfer软件自带的帮助文件是相当完美且容易阅读的,只要学过英语的人都可以很快上手。

Surfer是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

但依据作者的经验，最好不使用Surfer自带的插值功能，尤其是要精确确定等高线时。

由于surfer是美国的一个软件，它不提供对中文的支持，这可以算的上一个小的遗憾。

Surfer的主要功能是绘制等高线图（contour map），此外它还可以绘制post map， classed post map， vector map， image map， wireframe map， 3d surface map，等形式的图形。

其功能是比较强的，但没有各种投影变化是它的一大缺点。

尤其是在等高线领域，这不能不说是它的应用受到限制的地方。

由于surfer软件没有中文说明书，对一些初学者来说可能会存在上手较难的问题，鉴于此种需求，编写了这一初学者参考手册，希望对大家有所帮助。

二、等高线的绘制Surfer的最主要的功能是绘制等高线图，但并不是我们具有了数据文件就可以直接绘制等高线，surfer要求绘制等高线的数据有特殊的格式要求，即首先要将数据文件转换成Surfer认识的grd文件格式，才能绘制等高线（当然，可以直接生成surfer接受的ascii 码的grd文件格式，这样就可以直接作图，此方法将在后面介绍，首先我们介绍常用的作图方法）。

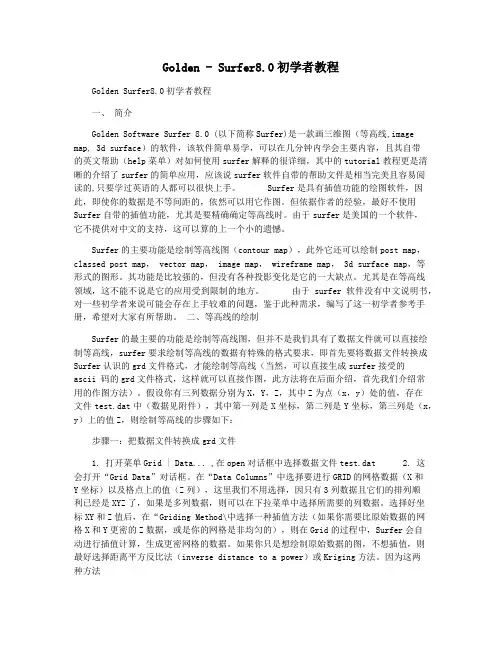

Golden - Surfer8.0初学者教程Golden Surfer8.0初学者教程一、简介Golden Software Surfer 8.0 (以下简称Surfer)是一款画三维图（等高线,image map, 3d surface）的软件，该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助（help菜单）对如何使用surfer解释的很详细，其中的tutorial教程更是清晰的介绍了surfer的简单应用，应该说surfer软件自带的帮助文件是相当完美且容易阅读的,只要学过英语的人都可以很快上手。

Surfer是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

但依据作者的经验，最好不使用Surfer自带的插值功能，尤其是要精确确定等高线时。

由于surfer是美国的一个软件，它不提供对中文的支持，这可以算的上一个小的遗憾。

Surfer的主要功能是绘制等高线图（contour map），此外它还可以绘制post map，classed post map， vector map， image map， wireframe map， 3d surface map，等形式的图形。

其功能是比较强的，但没有各种投影变化是它的一大缺点。

尤其是在等高线领域，这不能不说是它的应用受到限制的地方。

由于surfer软件没有中文说明书，对一些初学者来说可能会存在上手较难的问题，鉴于此种需求，编写了这一初学者参考手册，希望对大家有所帮助。

二、等高线的绘制Surfer的最主要的功能是绘制等高线图，但并不是我们具有了数据文件就可以直接绘制等高线，surfer要求绘制等高线的数据有特殊的格式要求，即首先要将数据文件转换成Surfer认识的grd文件格式，才能绘制等高线（当然，可以直接生成surfer接受的ascii 码的grd文件格式，这样就可以直接作图，此方法将在后面介绍，首先我们介绍常用的作图方法）。

目录一．实验目的和要求 (2)二．硬件与软件环境 (2)三．实验内容 (3)3.1反距离加权插值法(Invme Distmeeto a Power) (3)3.2克里金插值法(Kriging) (11)3.3最小曲率法(Minimum Curvature) (14)3.4改进谢别德法(Modified Sheparfs Method) (16)3.5自然邻点插值法(Natural Neighbor) (18)3.6最近邻点插值法(Nearest Neighbor) (19)3.7多项式回归法(Polynomial Regression ) (21)3.8 径向基函数插值法(Radial Basis Function) (23)3.9 线性插值三角网法(Triangulation with Lin-ear Interpolation) (26)3.10 移动平均法(Moving Average) (28)3.11 数据度量法(Data Metries) (29)3.12 局部多项式法(Local Polynomia1) (31)四．结束语 (32)一．实验目的和要求1. 目的：✓掌握Surfer软件的基本操作技巧,如网格化、修改地图各种属性、导出图件等。

✓了解suffer自带的各种网格化方法的背景及原理。

✓使用不同的网格化方法，并对结果做对比分析。

2. 要求：✓熟悉Surfer软件的菜单，掌握Surfer软件的基本操作技巧。

✓根据数据文件（作业二.dat），对Surfer软件的各种网格化插值方法进行比较，并提交报告。

✓爱护实验室设备，独立完成实验报告。

二．硬件与软件环境1.硬件华硕笔记本K40IN2.软件平台操作系统：Windows XP软件：Suffer 8.0 中文版三．实验内容3.1反距离加权插值法(Invme Distmeeto a Power)3.1.1方法原理背景反距离加权插值法又被称为谢别德法(Shepard) 方法。

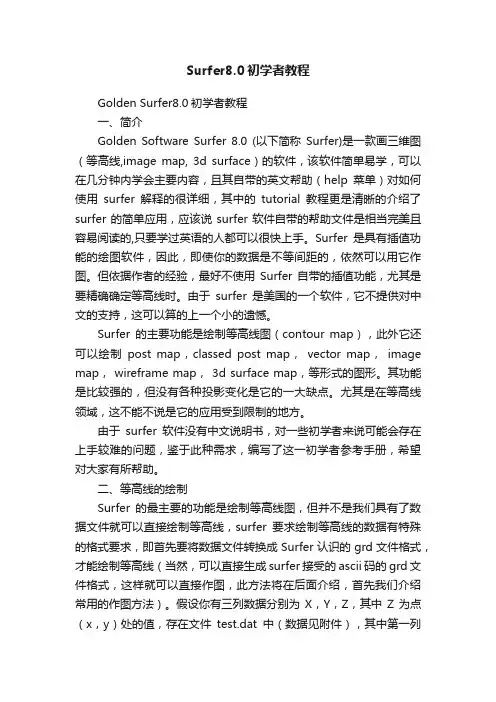

Surfer8.0初学者教程Golden Surfer8.0初学者教程一、简介Golden Software Surfer 8.0 (以下简称Surfer)是一款画三维图（等高线,image map, 3d surface）的软件，该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助（help菜单）对如何使用surfer解释的很详细，其中的tutorial教程更是清晰的介绍了surfer的简单应用，应该说surfer软件自带的帮助文件是相当完美且容易阅读的,只要学过英语的人都可以很快上手。

Surfer是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

但依据作者的经验，最好不使用Surfer自带的插值功能，尤其是要精确确定等高线时。

由于surfer是美国的一个软件，它不提供对中文的支持，这可以算的上一个小的遗憾。

Surfer的主要功能是绘制等高线图（contour map），此外它还可以绘制post map，classed post map，vector map，image map， wireframe map， 3d surface map，等形式的图形。

其功能是比较强的，但没有各种投影变化是它的一大缺点。

尤其是在等高线领域，这不能不说是它的应用受到限制的地方。

由于surfer软件没有中文说明书，对一些初学者来说可能会存在上手较难的问题，鉴于此种需求，编写了这一初学者参考手册，希望对大家有所帮助。

二、等高线的绘制Surfer的最主要的功能是绘制等高线图，但并不是我们具有了数据文件就可以直接绘制等高线，surfer要求绘制等高线的数据有特殊的格式要求，即首先要将数据文件转换成Surfer认识的grd文件格式，才能绘制等高线（当然，可以直接生成surfer接受的ascii 码的grd文件格式，这样就可以直接作图，此方法将在后面介绍，首先我们介绍常用的作图方法）。

假设你有三列数据分别为X，Y，Z，其中Z为点（x，y）处的值，存在文件test.dat中（数据见附件），其中第一列是X坐标，第二列是Y坐标，第三列是（x，y）上的值Z，则绘制等高线的步骤如下：步骤一：把数据文件转换成grd文件1. 打开菜单Grid | Data... ,在open对话框中选择数据文件test.dat2. 这会打开“Grid Data”对话框。

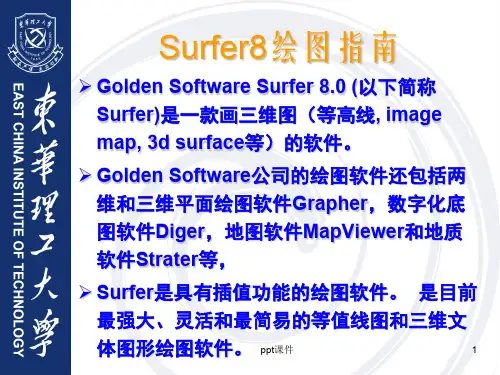

Surfer使⽤教程第3章Surfer8.0绘图软件的使⽤3.1 软件运⾏环境及特点Golden Software Surfer 8.0 （以下简称Surfer）是⼀款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之⼀。

该软件简单易学，可以在⼏分钟内学会主要内容，且其⾃带的英⽂帮助⽂件（help菜单）是相当完美且容易阅读的，对如何使⽤Surfer，解释的很详细，只要学过英语的⼈都可以很快上⼿。

Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以⽤它作图。

此外它还可以绘制张贴图、分类张贴图、⽮量图、影像图、线框图、3d surface map，等形式的图形，其功能是⽐较强⼤的。

Surfer的安装⽐较简单（⽬前，只有Windows操作系统下的版本，最为常⽤的是8.0版本），只要按其提⽰缺省安装即可。

其安装软件的⼤⼩不到30M，⼀般的计算机硬件基本能够顺利使⽤该软件。

安装好Surfer以后，其环境界⾯如图3－1所⽰。

命令菜单绘图命令⽬标管理窗⼝⼯作区状态栏图3-1 Surfer8.0软件界⾯3.2 软件界⾯及命令菜单Surfer软件的界⾯⾮常友好，继承了Windows操作系统软件的特点。

从图3－1中可以看到，其最上⽅为命令菜单，在命令菜单的下⽅是命令菜单中的快捷⼯具栏（共两⾏），左侧的空⽩区域为⽬标管理窗⼝，⽤来更加⽅便的管理绘制的各个图形要素，右侧的空⽩区域为⼯作区，⽤来绘制图形，最右侧的⼀个竖条⼯具栏是绘图命令的快捷⽅式。

下⾯详细介绍各个命令菜单的主要内容。

3.2.1⽂件菜单（F）“⽂件菜单”如图3－2所⽰，主要是对⽂件进⾏操作，如⽂件的建⽴、加载、打印设置等。

图3-2 ⽂件菜单新建—⽤来新建⼀个⼯作窗⼝，点击后即出现图3－1界⾯。

打开—打开⼀个已经存在的Surfer可以识别的⽂件。

第3章Surfer8.0绘图软件的使用3.1 软件运行环境及特点Golden Software Surfer 8.0 （以下简称Surfer）是一款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之一。

该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助文件（help菜单）是相当完美且容易阅读的，对如何使用Surfer，解释的很详细，只要学过英语的人都可以很快上手。

Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map，等形式的图形，其功能是比较强大的。

Surfer的安装比较简单（目前，只有Windows操作系统下的版本，最为常用的是8.0版本），只要按其提示缺省安装即可。

其安装软件的大小不到30M，一般的计算机硬件基本能够顺利使用该软件。

安装好Surfer以后，其环境界面如图3－1所示。

命令菜单绘图命令目标管理窗口工作区状态栏图3-1 Surfer8.0软件界面3.2 软件界面及命令菜单Surfer软件的界面非常友好，继承了Windows操作系统软件的特点。

从图3－1中可以看到，其最上方为命令菜单，在命令菜单的下方是命令菜单中的快捷工具栏（共两行），左侧的空白区域为目标管理窗口，用来更加方便的管理绘制的各个图形要素，右侧的空白区域为工作区，用来绘制图形，最右侧的一个竖条工具栏是绘图命令的快捷方式。

下面详细介绍各个命令菜单的主要内容。

3.2.1文件菜单（F）“文件菜单”如图3－2所示，主要是对文件进行操作，如文件的建立、加载、打印设置等。

图3-2 文件菜单新建—用来新建一个工作窗口，点击后即出现图3－1界面。

打开—打开一个已经存在的Surfer可以识别的文件。
