精密行星减速机器箱PS70L1-6-P2-S2配400W松下安川伺服电机

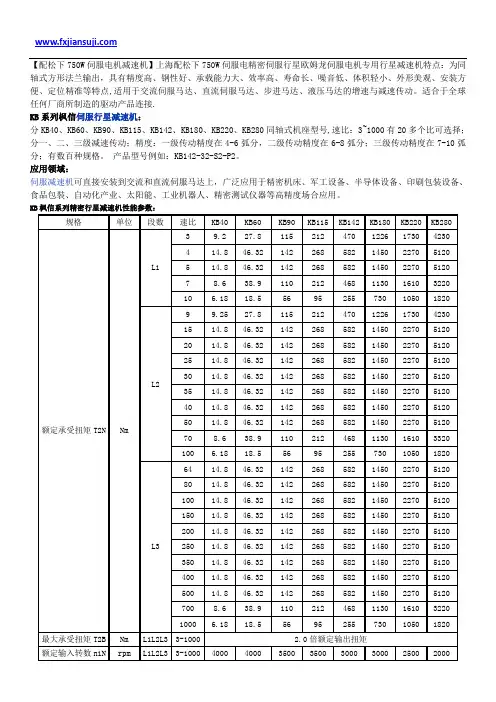

【配松下750W伺服电机减速机】上海配松下750W伺服电精密伺服行星欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列枫信伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB枫信系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

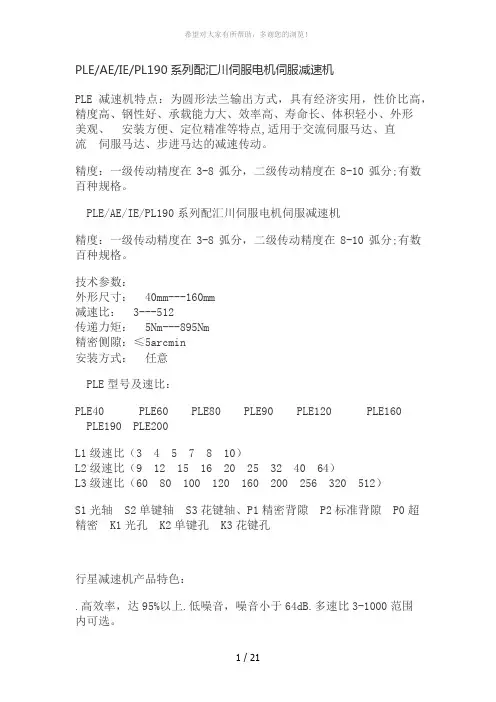

PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE减速机特点：为圆形法兰输出方式，具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达的减速传动。

精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。

PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。

技术参数：外形尺寸：40mm---160mm减速比：3---512传递力矩：5Nm---895Nm精密侧隙：≤5arcmin安装方式：任意PLE型号及速比：PLE40 PLE60 PLE80 PLE90 PLE120 PLE160 PLE190 PLE200L1级速比（3 4 5 7 8 10）L2级速比（9 12 15 16 20 25 32 40 64）L3级速比（60 80 100 120 160 200 256 320 512）S1光轴S2单键轴S3花键轴、P1精密背隙P2标准背隙P0超精密K1光孔K2单键孔K3花键孔行星减速机产品特色：.高效率，达95%以上.低噪音，噪音小于64dB.多速比3-1000范围内可选。

.多功率电机匹配，可配套50W-18kW范围内电机.高输出扭矩，高于其它品牌同规格减速机。

.多种类型电机匹配，如步进，交流、直流电机等。

PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE系列伺服行星减速机可与全球任何厂家所生产的驱动马达产品连接使用,如：安川伺服、台达伺服、东元伺服、埃斯顿伺服、和利时伺服、汇川伺服、广数伺服、大森伺服、华中伺服、凯奇伺服、华大伺服、登齐伺服、雷赛伺服、步进电机、博孚伺服、三洋伺服、松下伺服、富士伺服、三菱伺服、欧姆龙伺服、日立伺服、发格伺服、施耐德伺服、西门子伺服、法那克伺服、科尔摩根伺服、科比伺服、帕克伺服、AMK伺服等伺服电机和步进电机。

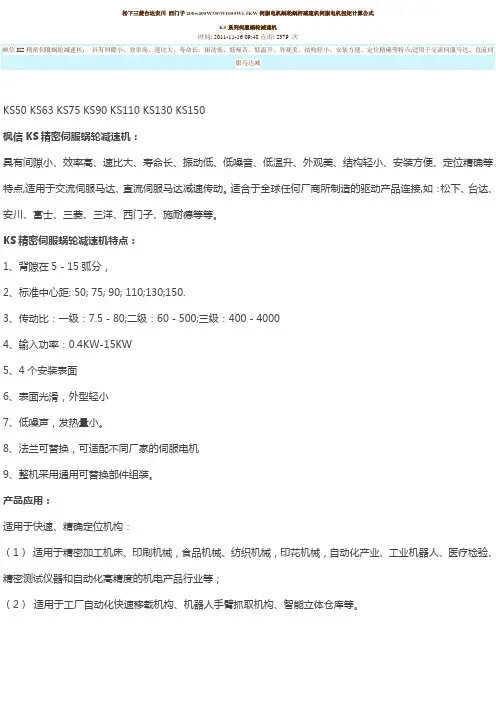

松下三菱台达安川西门子200w400W750W1000W1.5KW伺服电机蜗轮蜗杆减速机伺服电机扭矩计算公式KS系列伺服蜗轮减速机时间: 2011-11-16 09:48 点击: 2379 次枫信KS精密伺服蜗轮减速机：具有间隙小、效率高、速比大、寿命长、振动低、低噪音、低温升、外观美、结构轻小、安装方便、定位精确等特点,适用于交流伺服马达、直流伺服马达减KS50 KS63 KS75 KS90 KS110 KS130 KS150枫信KS精密伺服蜗轮减速机：具有间隙小、效率高、速比大、寿命长、振动低、低噪音、低温升、外观美、结构轻小、安装方便、定位精确等特点,适用于交流伺服马达、直流伺服马达减速传动。

适合于全球任何厂商所制造的驱动产品连接,如：松下、台达、安川、富士、三菱、三洋、西门子、施耐德等等。

KS精密伺服蜗轮减速机特点：1、背隙在5－15弧分，2、标准中心距: 50; 75; 90; 110;130;150.3、传动比：一级：7.5－80;二级：60－500;三级：400－40004、输入功率：0.4KW-15KW5、4个安装表面6、表面光滑，外型轻小7、低噪声，发热量小。

8、法兰可替换，可适配不同厂家的伺服电机9、整机采用通用可替换部件组装。

产品应用：适用于快速、精确定位机构：（1）适用于精密加工机床、印刷机械，食品机械、纺织机械，印花机械，自动化产业、工业机器人、医疗检验、精密测试仪器和自动化高精度的机电产品行业等；（2）适用于工厂自动化快速移载机构、机器人手臂抓取机构、智能立体仓库等。

KS伺服电机专用蜗轮蜗杆减速机样本下载地址：/down/html/download/KS.rar蜗轮蜗杆减速机型号:RV25、RV30、RV40、RV50、RV63、RV75、RV90、RV110、RV130、RV150NRV25、NRV30、NRV40、NRV50、NRV63、NRV75、NRV90、NRV110、NRV130、NRV150 NMRV25、NMRV30、NMRV40、NMRV50、NMRV63、NMRV75、NMRV90、NMRV110、NMRV130RV系列详细型号：RV25-7.5 RV25-10 RV25-15 RV25-20 RV25-30 RV25-40 RV25-50 RV25-60RV30-7.5 RV30-10 RV30-15 RV30-20 RV30-25 RV30-30 RV30-40 RV30-50 RV30-60 RV30-80 RV40-7.5 RV40-10 RV40-15 RV40-20 RV40-25 RV40-30 RV40-40 RV40-50 RV40-60 RV40-80 RV40-100RV50-7.5 RV50-10 RV50-15 RV50-20 RV50-25 RV50-30 RV50-40 RV50-50 RV50-60 RV50-80 RV50-100RV63-7.5 RV63-10 RV63-15 RV63-20 RV63-25 RV63-30 RV63-40 RV63-50 RV63-60 RV63-80 RV63-100RV75-7.5 RV75-10 RV75-15 RV75-20 RV75-25 RV75-30 RV75-40 RV75-50 RV75-60 RV75-80 RV75-100RV90-7.5 RV90-10 RV90-15 RV90-20 RV90-25 RV90-30 RV90-40 RV90-50 RV90-60 RV90-80 RV90-100RV025-7.5 RV025-10 RV025-15 RV025-20 RV025-30 RV025-40 RV025-50 RV025-60RV030-7.5 RV030-10 RV030-15 RV030-20 RV030-25 RV030-30 RV030-40 RV030-50 RV030-60 RV030-80RV040-7.5 RV040-10 RV040-15 RV040-20 RV040-25 RV040-30 RV040-40 RV040-50 RV040-60 RV040-80 RV040-100RV050-7.5 RV050-10 RV050-15 RV050-20 RV050-25 RV050-30 RV050-40 RV050-50 RV050-60 RV050-80 RV050-100RV063-7.5 RV063-10 RV063-15 RV063-20 RV063-25 RV063-30 RV063-40 RV063-50 RV063-60 RV063-80 RV063-100RV075-7.5 RV075-10 RV075-15 RV075-20 RV075-25 RV075-30 RV075-40 RV075-50 RV075-60 RV075-80 RV075-100RV090-7.5 RV090-10 RV090-15 RV090-20 RV090-25 RV090-30 RV090-40 RV090-50 RV090-60 RV090-80 RV090-100RV110-7.5 RV110-10 RV110-15 RV110-20 RV110-25 RV110-30 RV110-40 RV110-50 RV110-60 RV110-80 RV110-100RV130-7.5 RV130-10 RV130-15 RV130-20 RV130-25 RV130-30 RV130-40 RV130-50 RV130-60 RV130-80 RV130-100RV150-7.5 RV150-10 RV150-15 RV150-20 RV150-25 RV150-30 RV150-40 RV150-50 RV150-60 RV150-80 RV150-100NRV系列详细型号：NRV25-7.5 NRV25-10 NRV25-15 NRV25-20 NRV25-30 NRV25-40 NRV25-50 NRV25-60NRV30-7.5 NRV30-10 NRV30-15 NRV30-20 NRV30-25 NRV30-30 NRV30-40 NRV30-50 NRV30-60 NRV30-80NRV40-7.5 NRV40-10 NRV40-15 NRV40-20 NRV40-25 NRV40-30 NRV40-40 NRV40-50 NRV40-60 NRV40-80 NRV40-100NRV50-7.5 NRV50-10 NRV50-15 NRV50-20 NRV50-25 NRV50-30 NRV50-40 NRV50-50 NRV50-60 NRV50-80 NRV50-100NRV63-7.5 NRV63-10 NRV63-15 NRV63-20 NRV63-25 NRV63-30 NRV63-40 NRV63-50 NRV63-60 NRV63-80 NRV63-100NRV75-7.5 NRV75-10 NRV75-15 NRV75-20 NRV75-25 NRV75-30 NRV75-40 NRV75-50 NRV75-60 NRV75-80 NRV75-100NRV90-7.5 NRV90-10 NRV90-15 NRV90-20 NRV90-25 NRV90-30 NRV90-40 NRV90-50 NRV90-60 NRV90-80 NRV90-100NRV025-7.5 NRV025-10 NRV025-15 NRV025-20 NRV025-30 NRV025-40 NRV025-50 NRV025-60 NRV030-7.5 NRV030-10 NRV030-15 NRV030-20 NRV030-25 NRV030-30 NRV030-40 NRV030-50 NRV030-60 NRV030-80NRV040-7.5 NRV040-10 NRV040-15 NRV040-20 NRV040-25 NRV040-30 NRV040-40 NRV040-50 NRV040-60 NRV040-80 NRV040-100NRV050-7.5 NRV050-10 NRV050-15 NRV050-20 NRV050-25 NRV050-30 NRV050-40 NRV050-50NRV050-60 NRV050-80 NRV050-100NRV063-7.5 NRV063-10 NRV063-15 NRV063-20 NRV063-25 NRV063-30 NRV063-40 NRV063-50 NRV063-60 NRV063-80 NRV063-100NRV075-7.5 NRV075-10 NRV075-15 NRV075-20 NRV075-25 NRV075-30 NRV075-40 NRV075-50 NRV075-60 NRV075-80 NRV075-100NRV090-7.5 NRV090-10 NRV090-15 NRV090-20 NRV090-25 NRV090-30 NRV090-40 NRV090-50 NRV090-60 NRV090-80 NRV090-100NRV110-7.5 NRV110-10 NRV110-15 NRV110-20 NRV110-25 NRV110-30 NRV110-40 NRV110-50 NRV110-60 NRV110-80 NRV110-100NRV130-7.5 NRV130-10 NRV130-15 NRV130-20 NRV130-25 NRV130-30 NRV130-40 NRV130-50 NRV130-60 NRV130-80 NRV130-100NRV150-7.5 NRV150-10 NRV150-15 NRV150-20 NRV150-25 NRV150-30 NRV150-40 NRV150-50 NRV150-60 NRV150-80 NRV150-100NMRV系列详细型号：NMRV25-7.5 NMRV25-10 NMRV25-15 NMRV25-20 NMRV25-30 NMRV25-40 NMRV25-50NMRV25-60NMRV30-7.5 NMRV30-10 NMRV30-15 NMRV30-20 NMRV30-25 NMRV30-30 NMRV30-40NMRV30-50 NMRV30-60 NMRV30-80NMRV40-7.5 NMRV40-10 NMRV40-15 NMRV40-20 NMRV40-25 NMRV40-30 NMRV40-40NMRV40-50 NMRV40-60 NMRV40-80 NMRV40-100NMRV50-7.5 NMRV50-10 NMRV50-15 NMRV50-20 NMRV50-25 NMRV50-30 NMRV50-40NMRV50-50 NMRV50-60 NMRV50-80 NMRV50-100NMRV63-7.5 NMRV63-10 NMRV63-15 NMRV63-20 NMRV63-25 NMRV63-30 NMRV63-40NMRV63-50 NMRV63-60 NMRV63-80 NMRV63-100NMRV75-7.5 NMRV75-10 NMRV75-15 NMRV75-20 NMRV75-25 NMRV75-30 NMRV75-40NMRV75-50 NMRV75-60 NMRV75-80 NMRV75-100NMRV90-7.5 NMRV90-10 NMRV90-15 NMRV90-20 NMRV90-25 NMRV90-30 NMRV90-40NMRV90-50 NMRV90-60 NMRV90-80 NMRV90-100NMRV025-7.5 NMRV025-10 NMRV025-15 NMRV025-20 NMRV025-30 NMRV025-40 NMRV025-50 NMRV025-60NMRV030-7.5 NMRV030-10 NMRV030-15 NMRV030-20 NMRV030-25 NMRV030-30 NMRV030-40 NMRV030-50 NMRV030-60 NMRV030-80NMRV040-7.5 NMRV040-10 NMRV040-15 NMRV040-20 NMRV040-25 NMRV040-30 NMRV040-40 NMRV040-50 NMRV040-60 NMRV040-80 NMRV040-100NMRV050-7.5 NMRV050-10 NMRV050-15 NMRV050-20 NMRV050-25 NMRV050-30 NMRV050-40 NMRV050-50 NMRV050-60 NMRV050-80 NMRV050-100NMRV063-7.5 NMRV063-10 NMRV063-15 NMRV063-20 NMRV063-25 NMRV063-30 NMRV063-40 NMRV063-50 NMRV063-60 NMRV063-80 NMRV063-100NMRV075-7.5 NMRV075-10 NMRV075-15 NMRV075-20 NMRV075-25 NMRV075-30 NMRV075-40 NMRV075-50 NMRV075-60 NMRV075-80 NMRV075-100NMRV090-7.5 NMRV090-10 NMRV090-15 NMRV090-20 NMRV090-25 NMRV090-30 NMRV090-40 NMRV090-50 NMRV090-60 NMRV090-80 NMRV090-100NMRV110-7.5 NMRV110-10 NMRV110-15 NMRV110-20 NMRV110-25 NMRV110-30 NMRV110-40 NMRV110-50 NMRV110-60 NMRV110-80 NMRV110-100NMRV130-7.5 NMRV130-10 NMRV130-15 NMRV130-20 NMRV130-25 NMRV130-30 NMRV130-40 NMRV130-50 NMRV130-60 NMRV130-80 NMRV130-100150 250 180 18 72.5 18 120 M12 × 21(n=8) 14 53.8 4587松下三菱台达安川西门子200w400W750W1000W1.5KW伺服电机蜗轮蜗杆减速机伺服电机扭矩计算公式ss。

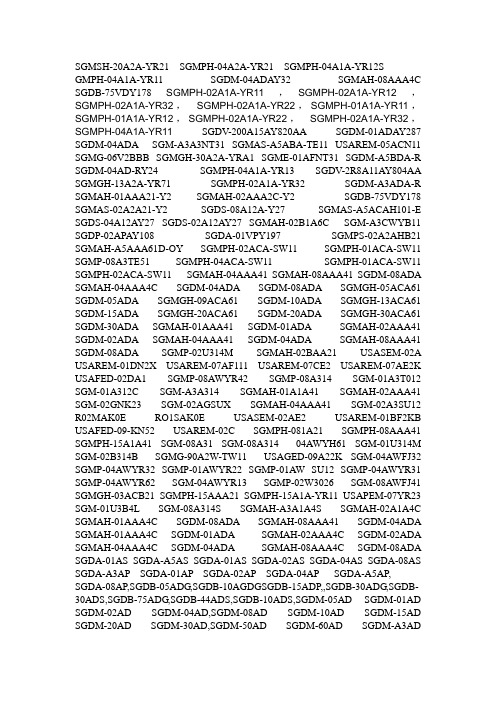

SGMSH-20A2A-YR21 SGMPH-04A2A-YR21 SGMPH-04A1A-YR12SGMPH-04A1A-YR11 SGDM-04ADAY32 SGMAH-08AAA4C SGDB-75VDY178SGMPH-02A1A-YR11 ，SGMPH-02A1A-YR12 ，SGMPH-02A1A-YR32，SGMPH-02A1A-YR22，SGMPH-01A1A-YR11，SGMPH-01A1A-YR12，SGMPH-02A1A-YR22，SGMPH-02A1A-YR32，SGMPH-04A1A-YR11 SGDV-200A15AY820AA SGDM-01ADAY287 SGDM-04ADA SGM-A3A3NT31 SGMAS-A5ABA-TE11 USAREM-05ACN11 SGMG-06V2BBB SGMGH-30A2A-YRA1 SGME-01AFNT31 SGDM-A5BDA-R SGDM-04AD-RY24 SGMPH-04A1A-YR13 SGDV-2R8A11AY804AA SGMGH-13A2A-YR71 SGMPH-02A1A-YR32 SGDM-A3ADA-R SGMAH-01AAA21-Y2 SGMAH-02AAA2C-Y2 SGDB-75VDY178 SGMAS-02A2A21-Y2 SGDS-08A12A-Y27 SGMAS-A5ACAH101-E SGDS-04A12AY27 SGDS-02A12AY27 SGMAH-02B1A6C SGM-A3CWYB11 SGDP-02APAY108 SGDA-01VPY197 SGMPS-02A2AHB21 SGMAH-A5AAA61D-OY SGMPH-02ACA-SW11 SGMPH-01ACA-SW11 SGMP-08A3TE51 SGMPH-04ACA-SW11 SGMPH-01ACA-SW11 SGMPH-02ACA-SW11 SGMAH-04AAA41 SGMAH-08AAA41 SGDM-08ADA SGMAH-04AAA4C SGDM-04ADA SGDM-08ADA SGMGH-05ACA61 SGDM-05ADA SGMGH-09ACA61 SGDM-10ADA SGMGH-13ACA61 SGDM-15ADA SGMGH-20ACA61 SGDM-20ADA SGMGH-30ACA61 SGDM-30ADA SGMAH-01AAA41 SGDM-01ADA SGMAH-02AAA41 SGDM-02ADA SGMAH-04AAA41 SGDM-04ADA SGMAH-08AAA41 SGDM-08ADA SGMP-02U314M SGMAH-02BAA21 USASEM-02A USAREM-01DN2X USAREM-07AF111 USAREM-07CE2 USAREM-07AE2K USAFED-02DA1 SGMP-08AWYR42 SGMP-08A314 SGM-01A3T012 SGM-01A312C SGM-A3A314 SGMAH-01A1A41 SGMAH-02AAA41 SGM-02GNK23 SGM-02AGSUX SGMAH-04AAA41 SGM-02A3SU12 R02MAK0E RO1SAK0E USASEM-02AE2 USAREM-01BF2KB USAFED-09-KN52 USAREM-02C SGMPH-081A21 SGMPH-08AAA41 SGMPH-15A1A41 SGM-08A31 SGM-08A314 04AWYH61 SGM-01U314M SGM-02B314B SGMG-90A2W-TW11 USAGED-09A22K SGM-04AWFJ32 SGMP-04AWYR32 SGMP-01AWYR22 SGMP-01AW SU12 SGMP-04AWYR31 SGMP-04AWYR62 SGM-04AWYR13 SGMP-02W3026 SGM-08AWFJ41 SGMGH-03ACB21 SGMPH-15AAA21 SGMPH-15A1A-YR11 USAPEM-07YR23 SGM-01U3B4L SGM-08A314S SGMAH-A3A1A4S SGMAH-02A1A4C SGMAH-01AAA4C SGDM-08ADA SGMAH-08AAA41 SGDM-04ADA SGMAH-01AAA4C SGDM-01ADA SGMAH-02AAA4C SGDM-02ADA SGMAH-04AAA4C SGDM-04ADA SGMAH-08AAA4C SGDM-08ADA SGDA-01AS SGDA-A5AS SGDA-01AS SGDA-02AS SGDA-04AS SGDA-08AS SGDA-A3AP SGDA-01AP SGDA-02AP SGDA-04AP SGDA-A5AP, SGDA-08AP,SGDB-05ADG,SGDB-10AGDGSGDB-15ADP,,SGDB-30ADG,SGDB-30ADS,SGDB-75ADG,SGDB-44ADS,SGDB-10ADS,SGDM-05AD SGDM-01AD SGDM-02AD SGDM-04AD,SGDM-08AD SGDM-10AD SGDM-15AD SGDM-20AD SGDM-30AD,SGDM-50AD SGDM-60AD SGDM-A3ADSGDH-01AE SGDM-02AE SGMAH-01AAA41 SGDM-01ADA SGMAH-02AAA41 SGDM-02ADA SGDM-A5AD, SGMGH-44ACA61 SGDM-50ADA SGMGH-55ACA61 SGDM-60ADSGMGH-75ACA61SGM-04A312 SGM-02A314 SGM-02B312 SGM-02A312 SGM-02VGNK11 SGM-02A3SU12 SGM-02A3YH11 SGM-A3BW128 SGM-02B314B SGM-02AWG22 SGM-02AW12D SGM-04AW14 SGM-A38W12B SGM-04AW12 SGM-02VGNK11 SGM-08A3G36 SGM-08A312 SGM-08A31 SGM-02AWNS11 SGM-04A314 SGM-04AS14 SGM-02A3YB11 SGM-04A314C SGM-04A314B SGM-04A314C SGMG-06A2BBB SGMG-1AA2A SGMG-20A2AAB SGMG-20A2A SGMAS-04A2A21 SGMAH-Q1AAF41 SGMPH-01AAA41 SGMPH-01A1A21 SGMP-01U314M SGMGH-05ACA61 SGDM-05ADA SGMGH-09ACA61 SGDM-10ADA SGMGH-13ACA61 SGDM-15ADA SGMGH-20ACA61 SGDM-20ADA SGMGH-30ACA61 SGDM-30ADA SGMGH-44ACA61 SGDM-50ADA SGDM-A3AD ,SGDM-A3ADA ,SGDM-A5AD ,SGDM-A5ADA , SGDM-01AD ,SGDM-01ADA, ,SGDM-02ADA ,SGDM-04AD ,SGDM-04ADA ,SG DM-05AD ,SGDM-05ADA ,SGDM-08AD, SGDM-08ADA ,SGDM-10AD, SGDM-10ADA,SGDM-15AD, SGDM-15ADA, SGDM-20AD ,SGDM-20ADA SGDM-30AD ,SGDM-30ADA, SGDM-50ADA, SGDM-60ADA, SGDM-75ADA SGDM-1EAD SGDM-A3BD ,SGDM-A3BDA, SGDM-A5BD,SGDM-A5BDA,SGDM-01BD, SGDM-01BDA,SGDM-02BD ,SGDM-02BDA;。

特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列精密伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

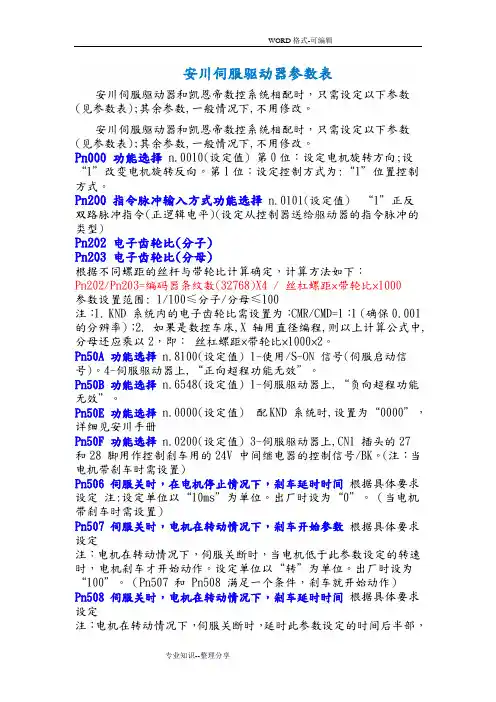

安川伺服驱动器参数表安川伺服驱动器和凯恩帝数控系统相配时，只需设定以下参数(见参数表);其余参数,一般情况下,不用修改。

安川伺服驱动器和凯恩帝数控系统相配时，只需设定以下参数(见参数表);其余参数,一般情况下,不用修改。

Pn000 功能选择 n.0010(设定值) 第0位：设定电机旋转方向;设“1”改变电机旋转反向。

第1位：设定控制方式为:“1”位置控制方式。

Pn200 指令脉冲输入方式功能选择 n.0101(设定值) “1”正反双路脉冲指令(正逻辑电平)(设定从控制器送给驱动器的指令脉冲的类型)Pn202 电子齿轮比(分子)Pn203 电子齿轮比(分母)根据不同螺距的丝杆与带轮比计算确定，计算方法如下：Pn202/Pn203=编码器条纹数(32768)X4 / 丝杠螺距×带轮比×1000参数设置范围: 1/100≤分子/分母≤100注：1. KND 系统内的电子齿轮比需设置为：CMR/CMD=1：1 (确保0.001 的分辨率)；2. 如果是数控车床,X 轴用直径编程,则以上计算公式中,分母还应乘以2，即：丝杠螺距×带轮比×1000×2。

Pn50A 功能选择 n.8100(设定值) 1-使用/S-ON 信号(伺服启动信号)。

4-伺服驱动器上,“正向超程功能无效”。

Pn50B 功能选择 n.6548(设定值) 1-伺服驱动器上,“负向超程功能无效”。

Pn50E 功能选择 n.0000(设定值) 配KND 系统时,设置为“0000”，详细见安川手册Pn50F 功能选择 n.0200(设定值) 3-伺服驱动器上,CN1 插头的27 和28 脚用作控制刹车用的24V 中间继电器的控制信号/BK。

(注：当电机带刹车时需设置)Pn506 伺服关时，在电机停止情况下，刹车延时时间根据具体要求设定注:设定单位以“10ms”为单位。

出厂时设为“0”。

（当电机带刹车时需设置）Pn507 伺服关时，电机在转动情况下，刹车开始参数根据具体要求设定注：电机在转动情况下，伺服关断时，当电机低于此参数设定的转速时，电机刹车才开始动作。

特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.AB系列精密伺服行星减速机：分AB40、AB60、AB90、AB115、AB142、AB180、AB220、AB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：AB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

AB系列精密行星减速机性能参数：AB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

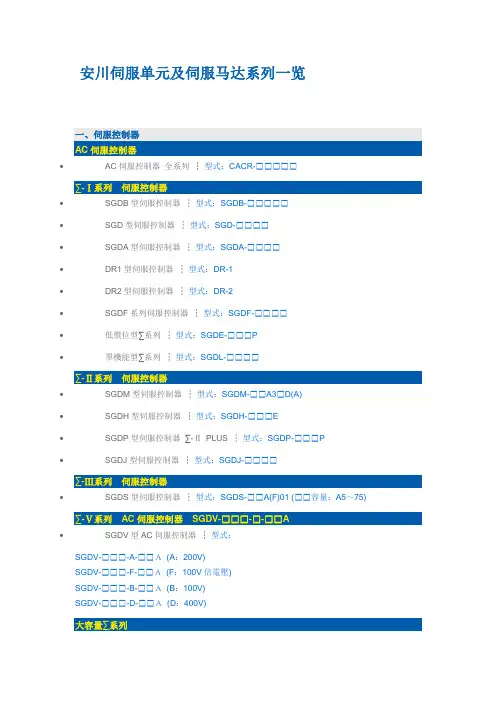

安川伺服单元及伺服马达系列一览一、伺服控制器AC伺服控制器∙AC伺服控制器全系列┆型式：CACR-☐☐☐☐☐∑-Ⅰ系列伺服控制器∙SGDB型伺服控制器┆型式：SGDB-☐☐☐☐☐∙SGD型伺服控制器┆型式：SGD-☐☐☐☐∙SGDA型伺服控制器┆型式：SGDA-☐☐☐☐∙DR1型伺服控制器┆型式：DR-1∙DR2型伺服控制器┆型式：DR-2∙SGDF系列伺服控制器┆型式：SGDF-☐☐☐☐∙低價位型∑系列┆型式：SGDE-☐☐☐P∙單機能型∑系列┆型式：SGDL-☐☐☐☐∑-Ⅱ系列伺服控制器∙SGDM型伺服控制器┆型式：SGDM-☐☐A3☐D(A)∙SGDH型伺服控制器┆型式：SGDH-☐☐☐E∙SGDP型伺服控制器∑-ⅡPLUS ┆型式：SGDP-☐☐☐P∙SGDJ型伺服控制器┆型式：SGDJ-☐☐☐☐∑-Ⅲ系列伺服控制器∙SGDS型伺服控制器┆型式：SGDS-☐☐A(F)01 (☐☐容量：A5～75)∑-Ⅴ系列AC伺服控制器SGDV-☐☐☐-☐-☐☐A∙SGDV型AC伺服控制器┆型式：SGDV-☐☐☐-A-☐☐Ａ(A：200V)SGDV-☐☐☐-F-☐☐Ａ(F：100V倍電壓)SGDV-☐☐☐-B-☐☐Ａ(B：100V)SGDV-☐☐☐-D-☐☐Ａ(D：400V)大容量∑系列∙大容量∑-Ⅰ伺服控器┆型式：SGDB-☐☐☐D∙大容量∑-Ⅱ伺服控器┆型式：SGDH-☐☐☐E二、伺服馬達小容量Σ-Ⅰ馬達∙SGM系列┆型式：SGM-☐☐☐☐☐☐、SGM-☐☐☐☐☐☐B∙SGMP系列┆型式：SGMP-☐☐☐☐☐☐、SGMP-☐☐☐☐☐☐B 小容量Σ-Ⅰ低價位馬達∙SGME系列┆型式：SGME-☐☐☐☐☐☐、SGME-☐☐☐☐☐☐B 小容量Σ-Ⅰ單機能馬達∙SGML系列┆型式：SGML-☐☐☐☐☐☐、SGML-☐☐☐☐☐☐B 小容量Σ-mimi馬達∙SGMM系列┆型式：SGMM-☐☐☐☐☐☐、SGMM-☐☐☐☐☐☐☐中容量∑-Ⅰ馬達∙SGMG系列┆型式：SGMG-☐☐∙SGMS系列┆型式：SGMS-☐☐∙SGMD系列┆型式：SGMD-☐☐小容量Σ-Ⅱ馬達∙SGMAH系列┆型式：SGMAH-☐☐☐☐☐☐∙SGMPH系列┆型式：SGMPH-☐☐☐☐☐☐☐中容量∑-Ⅱ馬達∙SGMGH系列┆型式：SGMGH-☐☐∙SGMSH系列┆型式：SGMSH-☐☐∙SGMDH系列┆型式：SGMDH-☐☐∑-Ⅲ馬達∙SGMAS系列┆型式：SGMAS-☐☐∙SGMPS系列┆型式：SGMPS-☐☐∙SGMRS系列┆型式：SGMRS-☐☐∙SGMKS系列┆型式：SGMKS-☐☐∙SGMSS系列┆型式：SGMSS-☐☐大容量∑-Ⅰ/Ⅱ馬達∙SGMB系列┆型式：SGMB-☐☐∙SGMBH系列┆型式：SGMBH-☐☐∑-Ｖ馬達∙SGMGV系列┆型式：SGMGV-☐☐∙SGMSV系列┆型式：SGMSV-☐☐∙SGMRV系列┆型式：SGMRV-☐☐。

多摩川步进电机专用行星减速机、欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接. KB系列枫信伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB枫信系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列精密伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

松下伺服参数调整松下伺服电机是一种常见的直流电机，广泛应用于各种工业自动化设备中。

为了使伺服电机能够更好地满足实际应用需求，需要调整一些参数。

本文将从速度参数、位置参数和力矩参数三个方面介绍松下伺服电机的参数调整方法。

一、速度参数调整速度参数调整是指调整伺服电机的速度响应特性，包括速度环比例增益、速度环积分时间常数和速度环微分时间常数等。

1.速度环比例增益(Kp)：比例增益决定了速度环对速度误差的响应程度，增大比例增益能够提高速度响应速度，但过大的值会导致系统震荡。

在实际应用中，可以通过试错法来逐步调整比例增益，找到一个使速度响应稳定的值。

2.速度环积分时间常数(Ti)：积分时间常数决定了速度环对积分误差的积累程度，增大积分时间常数可以降低速度误差，但过大的值会导致系统响应速度变慢。

一般情况下，可以根据实际应用需求逐步调整积分时间常数，找到一个使速度响应和稳定性达到最佳的值。

3.速度环微分时间常数(Td)：微分时间常数决定了速度环对速度误差变化率的响应程度，增大微分时间常数可以提高系统对速度误差变化的敏感性，但过大的值会导致系统震荡。

可以通过试错法逐步调整微分时间常数，找到一个使速度响应和稳定性达到最佳的值。

二、位置参数调整位置参数调整是指调整伺服电机的位置响应特性，包括位置环比例增益、位置环积分时间常数和位置环微分时间常数等。

1.位置环比例增益(Kp)：比例增益决定了位置环对位置误差的响应程度，增大比例增益可以提高位置响应速度，但过大的值会导致系统震荡。

可以通过试错法逐步调整比例增益，找到一个使位置响应速度和稳定性达到最佳的值。

2.位置环积分时间常数(Ti)：积分时间常数决定了位置环对积分误差的积累程度，增大积分时间常数可以降低位置误差，但过大的值会导致系统响应速度变慢。

根据实际需求逐步调整积分时间常数，找到一个使位置响应和稳定性达到最佳的值。

3.位置环微分时间常数(Td)：微分时间常数决定了位置环对位置误差变化率的响应程度，增大微分时间常数可以提高系统对位置误差变化的敏感性，但过大的值会导致系统震荡。

台湾行星减速机配松下安川400W伺服电机60行星减速机60KD40 KD60 KD90 KD120 KD160 KD200KD系列精密盘式减速机：具有精度高、钢性好、负载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接,如：松下、台达、安川、富士、三菱、三洋、西门子、施耐德、法那克、科比、科尔摩根、AMK、帕克等等。

KD系列精密盘式减速机：为法兰盘输出设计。

型号分：KD40、KD60、KD90、KD120、KD160、KD200机座型号。

速比：3~1000有20多个比速可选择;分一、二、三级减速传动;精度：一级传动精度在5-10弧分，二级传动精度在7-12弧分，三级传动精度在9-15弧分。

有数百种规格。

应用领域：伺服行星减速机可直接安装到交流和直流伺服马达上，广泛应用于中等精度程度的工业领域。

如：精密机床、军工设备、半导体设备、印刷包裝设备，太阳能、工业机器人、医疗设备、精密测试仪器等高精度场合的应用。

性能和特点：KD系列精密盘式减速机提供了高性价比，应用广泛、经济实用、寿命长等优点，在伺服控制的应用上，发挥了良好的伺服刚性效应，准确的定位控制，在运转平台上具备了中低背隙，高效率，高输入转速，高输入扭矩，运转平順，低噪音等特性，外观及结构设计轻小。

使用终身免更换的润滑油，及无论安装在何处,都可以免维修操作全封闭式设计，并且具有IP65的保护程度，因此工作环境差时亦可使用。

KD精密盘式减速机性能参数：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）750W 90 4-M6 19F7 55 70(H7）10 130 146.5 182.5 217.5 1500W 145 4-M8 22/24F7 65 110(H7）10 130 146.5 182.5 217.5配备电机LA LZ S LR LB LE LC L1(一级传动） L2(二级传动） L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 176 230 275 318 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 176 230 275 318 4200W 215 4-M12 38/42(F7) 115 180(H7) 10 176 365 305 348。

安川伺服电机参数基本调整动态参数调整步骤:步骤一.设定系统刚性(Fn 001)Kp : 位置回路比例增益(机床Kp 建议值30-90 /sec)Kv : 速度回路比例增益(机床Kv 建议值30-120 Hz)Ti : 速度回路积分增益(机床Ti 建议值10-30 ms)范例:步骤二. 自动调协(auto turning) 寻找马达与机床惯性比自动调协目的,主要是在计算马达与机床整合后有些动态参数会受到影响ex: 马达负载惯性比… ,如果不先将相关参数找出速度回路的表现会与Kv/Ti 设置的结果不一致自动调协操作步骤：1.参数Pn110设11。

(打开在线自动调谐功能)2.手动Jog床台让床台来回往复多次运行。

3.手动Jog床台时如发生共振现象，请立即压下紧急停止按钮，将驱动器参数Pn408设1(打开共振抑制功能)，然受修正Pn409(共振抑制频率)设定，1米加工中心机建议Pn409设定200。

4.将Fn007内容写入EEPROM。

(按Mode键至Fn000→按Up或Down键至Fn007→持续按Data 键1秒显示负载贯性比→持续按Set键1秒后Fn007内容显示之负载贯量比即可写入EEPROM)5.参数Pn110设12。

(关闭在线自动调谐功能)步骤三.起动并设定驱动器抑制共振功能相关参数(Pn408设1即打开共振抑制功能，Pn409可设定共振抑制频率) 马达与机床结合后,除了马达选用太小,无法达到高响应之外,有时也会发生马达扭力够,但是因为机床床台传动刚性较差,会产生共振而无法达到高响应又平顺的控制目标,此时,除了加强机床的传动刚性外,可利用控制器抑制共振功能,而得到高响应的结果 .步骤四. 将速度回路增益参数再调高就位置回路控制而言,速度回路是内回路,内回路响应越高,外回路(位置回路)表现越如预期,比较不会受到外界切削力,磨擦力的影响,所以在切削应用场合,请将速度回路增益尽量调高,以得到更好的切削质量YASKAWA伺服參數設定說明：备注: 1、带* 为驱动器必须设定的参数，马达才能正常运转！2、首先设置驱动器的电子齿轮比Pn202 / Pn203和需要马达转一圈回授的脉冲数Pn201 计算方法如下：通常新代控制器所设精度单位1um/Pules （可在系统参数17中设所需精度单位）通常新代控制器所设的倍频数是4 倍（可在系统参数81~100中所设轴卡的倍频）计算公式：电子齿轮比Pn202 / Pn203 = ﹝编码器的脉冲数× 4 ×M﹞÷( 负载转一圈移动量脉冲数×N )M和N是指马达和工作台传动侧的机械齿轮比新代系统参数61~63 = 马达转一圈回授的脉冲数Pn201 = 负载转一圈移动量脉冲数÷控制器内部所设的倍频4****** ex：******当螺杆的节距是10mm 马达选用C 型17比特采用直传连轴器那齿轮比计算如下：负载转一圈移动量脉冲数= 10mm÷1um/Pules =104 PulesM / N = 1 / 1Pn202 / Pn203 = (32768×4×1 ) ÷(104 ×1 ) = 8192 / 625Pn201 = 104 ÷ 4 = 2500 Pules2、设定上表中的驱动器参数，值为后面的设定值；Pn201、Pn202、Pn203为上面公式根据实际情况计算出来的值；Pn100、Pn101、Pn102先不修改数值，为出厂值；3、调整机台的刚性，先进行X、Y、Z 轴的来回运动，通过增大Fn001驱动器参数值，按加1数值增大；通常调节到机台出现震动或有声音后，降回原一级。

伺服电机用行星减速机欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列枫信伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB枫信系列精密行星减速机性能参数：精密背隙P1arcmin L1 3-10. ≤4≤4≤4≤4≤4≤4≤4≤4 L2 9-100 ≤6≤6≤6≤6≤6≤6≤6≤6 L3 64-1000 ≤7≤7≤7≤7≤7≤7≤7≤7标准背隙P2 L1 3-10. ≤6≤6≤6≤6≤6≤6≤6≤6 L2 9-100 ≤8≤8≤8≤8≤8≤8≤8≤8 L3 64-1000 ≤10≤10≤10≤10≤10≤10≤10≤10容许径向力F1 N L1L2L3 3-1000 780 850 2250 4700 6400 8500 40000 60000 容许轴向力F2 N L1L2L3 3-1000 390 450 1100 2350 3700 4250 20000 30000 使用寿命h L1L2L3 3-1000 20000效率η％L1 3-10. 97% 97% 97% 97% 97% 97% 97% 97% L2 9-100 94% 94% 94% 94% 94% 94% 94% 94% L3 64-1000 91% 91% 91% 91% 91% 91% 91% 91%重量kg L1 3-10. 0.5 1.4 4.2 9.2 20 34 48 90 L2 9-100 0.8 1.9 5.2 11.3 24.5 42 60 115 L3 64-1000 1.1 2.4 6.2 13.2 28 50 72 140噪音dB L1L2L3 3-1000 ≤58≤58≤65≤65≤70≤70≤75≤75使用温度℃L1L2L3 3-1000KB系列精密行星减速机转动惯量：规格单位段数速比KB40 KB60 KB90 KB115 KB142 KB180 KB220 KB280转动惯量kg.cm²L13/4/5. 0.03 0.18 0.75 2.85 12.4 15.3 34.8 44.9 7-10. 0.018 0.12 0.45 1.95 8.1 14.8 28.6 39.2 L29-50 0.023 0.15 0.52 2.15 7.6 15.2 32.2 41.8 70-100 0.018 0.072 0.38 1.85 6.9 14.6 26.7 32.6 L364-350 0.016 0.07 0.36 2.05 6.3 14.2 18.3 28.1 400-1000 0.016 0.065 0.29 1.65 4.3 12.6 13.7 22.5配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）200W 70 4-M4 ф11(F7）35 ф50(H7） 5 64 126 145 164400W 70 4-M4 ф14(F7）35 ф50(H7） 5 64 126 145 164配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）400W 70 4-M4 14F7 35 50(H7) 5 90 165 188 211 750W 90 4-M5 19F7 35 70(H7) 5 90 165 188 211 1000W 115 4-M8 19F7 55 95(H7) 5 130 185 208 231配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）750W 90 4-M6 19F7 55 70(H7) 10 130 203 235 259 1500W 145/130 4-M8 22/24F7 65 110(H7) 10 130 213 245 269 2000W 165 4-M10 32F7 65 130(H7) 10 150 233 265 389配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

行星减速机生产厂家枫信伺服行星减速机可与全球任何厂家所生产的驱动产品连接使用,如：安川伺服、台达伺服、东元伺服、埃斯顿伺服、和利时伺服、汇川伺服、广数伺服、大森伺服、华中伺服、凯奇伺服、华大伺服、登齐伺服、雷赛伺服、步进电机、博孚伺服、三洋伺服、松下伺服、富士伺服、三菱伺服、欧姆龙伺服、日立伺服、发格伺服、施耐德伺服、西门子伺服、法那克伺服、科尔摩根伺服、科比伺服、帕克伺服、AMK伺服等伺服电机和步进电机。

减速机的优点：1、独特多段减速比，高效率输出扭力之行星齿轮式减速装置是伺服马达、步进马达等精密传动机构的最佳组合。

2、专利内齿环设计，确保而用与低噪音。

3、密闭式全油封设计确保润滑油脂不泄漏。

4、低耗损精密齿轮设计传动效率高速95％。

5、适合NEMA马达按装标准规范，按装容易。

6、同级产品中体积最小，最适合有限之设备空间。

7、高精度低背隙10弧分，精准型5弧分皆可供应。

8、内部组件采用经热处理之高强度合金钢材，足堪应付严峻的恶劣工作环境。

精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。

技术参数：外形尺寸：40mm---215mm减速比：3---512传递力矩：3Nm---1800Nm精密侧隙：≤5arcmin安装方式：任意激光剥线机专用行星减速机KB115-50 行星减速机技术参数广泛应用于：钢丝绳传动寿命试验机、绕线机、火焰切割、数控机床、激光切割、玻璃设备、精密仪器、数控机床、工具机械、自动化产业、工业机器人测量设备、食品包装、焊接设备、印刷机械、纺织印染、制药制革、环保设备、水泥设备、煤炭设备、啤酒饮料、矿山机械、橡胶塑料、石油化工、起重运输、制药制革、环保设备等轻、重工业的机械传动和精密控制领域。

PF系列速比：一级速比（3 4 5 8 10）二级速比（9 12 15 16 20 25 32 40 64）三级速比（60 80 100 120 160 200 256 320 512）常用速比：5 10 20 32 40PF系列型号：PF40 PF60 PF80 PF115 PF130 PF142 PF215PLS系列型号：PLS40、PLS60、PLS80、PLS120、PLS140、PLS160 新系列型号：(PLS50、PLS70、PLS90、)减速比范围：一级速比（3 4 5 8 10）二级速比（9 12 15 16 20 25 32 40 64）三级速比（60 80 100 120 160 200 256 320 512）AF常用型号：AF60、AF90、AF115、AF120、AF常用速比：（5 8 10 16 20 28 32 40 64 80 ）直角行星减速机同系列分：ABR60、ABR90、ABR115、ABR142、ABR180、AB220、AB280、AB330、AB400 直角行星减速机常用机座型号ABR常用型号：ABR60、ABR90、ABR115、ABR142ABR常用速比：（5 10 16 20 28 32 40 50 64 80 ）AB系列型号及速比：AB60、AB90 、AB115 、AB142、AB180、AB220 、AB280 、AB330、AB400 AB常用速比：AB60、AB90、AB115、AB142AB常用速比：（5 10 16 20 28 32 40 64 80 ）AE本系列型号分: AE40、AE60、AE80、AE90、AE120、AE140、AE160、AE200 AE常用速比：（5 8 10 16 20 28 32 40 64 80 ）AER常用速比：AER60 AER90 AER120 AER140AER常用速比：(5 10 16 20 28 32 40 64 80 )AD型号分：AD60、AD90、AD120、AD160、AD200、AD250、AD300机座型号常用速比：（5 7 10 16 20 35 40 64 80 100 125 245 280 ）型号：PLE40 PLE60 PLE80 PLE120 PLE160一级速比（3 4 5 8 10）二级速比（9 12 15 16 20 25 32 40 64）三级速比（60 80 100 120 160 200 256 320 512）PLF减速机型号：PLF40 PLF60 PLF80 PLF115 PLF120 PLF160常用速比：5 10 20 32 40WPLE常用型号：WPLE80、WPLE120、WPLE140常用速比：（5 8 10 16 20 32 40 64）PX常用型号：（PX60、PX85、PX115、PX142 ）常用速比：（5 8 10 16 20 32 40 ）WPLF常用型号：WPLF80、WPLF120、WPLF140常用速比：（5 8 10 16 20 32 40 64）PL系列型号：PL40、PL60、PL80、PL120、PL140、PL160 新系列型号：(PL50、PL70、PL90、)减速比范围一级速比（3 4 5 8 10）二级速比（9 12 15 16 20 25 32 40 64）三级速比（60 80 100 120 160 200 256 320 512）枫信精密行星减速机在主要行业应用1、在数控卧式车床上的应用2、在数控立式车床上的应用3、在数控磨床上的应用4、在机床回转刀塔上的应用5、在数控回转刀架上的应用6、在数控齿轮倒棱机上应用7、在数控滚齿机上的应用8、在数控插齿机上应用9、在数控磨齿机床上应用10、在加工中心设备上应用11、在数控绗磨机上应用12、在数控插床上应用13、在数控电动缸设备上应用14、在汽车检测设备上应用15、在数控印刷机上应用16、在陶瓷印刷设备上应用17、在瓦楞纸箱设备上应用18、在数控喷绘设备上应用19、在数控印染印花设备上应用20、在数控激光雕刻机上应用21、在数控等离子或火焰切割机加工设备上应用22、在数控等离子或火焰切割机上应用23、在木工雕刻设备上应用24、在数控弯管机上应用25、在数控手术设备上应用26、在地面或舰船雷达上应用27、在车载雷达上应用28、在数控橡胶设备上应用29、在数控鞋楦机上应用30、在数控轴承加工设备上应用31、在数控压力设备上应用32、在数控绣花设备上应用33、在数控食品机械（香肠包装机）上应用34、在数控螺丝拧紧机上应用35、在关节机械人上应用36、在数控直行机械手上应用37、在数控声像设备上应用38、在数控弹簧设备上应用39、在数控单晶或多晶炉设备上应用40、在晶体切割设备上应用41、在数控锂电池涂布设备上应用42、在数控纸巾设备上应用43、在数控包装设备上应用44、在数控软包装设备上应用45、在数控灌装设备上应用46、在数控PCB加工设备上应用47、在纺织印染设备上应用48、在数控柔版印刷设备上应用49、在高速绣花机上应用50、在传动机械（如浮法玻璃生产线）上应用51、在注塑机上的应用52、在数控水射流设备上的应用53、在数控植毛机上应用54、在数控生物反应器上应用55、在数控纸巾包装设备上应用56、在数控弯刀机上应用57、在激光焊缝检验设备上应用58、在数控LED分检设备上的应用59、在数控门窗加工设备上应用60、在数控观测仪上的应用61、在数控轧机上的应用62、在数控冲淬卷生产线上的应用63、在数控旋转阀控制系统上的应用64、在数控连铸设备上的应用65、在数控精密移动平台上的应用一级速比：3，4，5, 7，10;回程间隙：4-6arcmin二级速比：9，15，16，20，25, 28 30, 35, 40, 50, 70, 100;回程间隙：6-8arcmin三级速比：64, 80, 100, 125, 150, 175, 200, 250, 350, 400, 500, 700, 1000 ;回程间隙：7-10arcmin应用范围:CNC 龙门铣床/ CNC 龙门磨床CNC 综合加工机/ CNC深孔加工机CNC 落地搪床/ CNC钻孔机CNC 龙门刨床/ CNC 冲床CNC 重型卧车.立车产业机械包装机械/ 印刷机/ 攻牙机纺织机械/ 弯管机/ 弯板机木工机/ 吹瓶机/ 雕刻机充填机/ 射出成型机/ CNC弹簧机雷射切割机/ 雷射焊接机工厂自动化工业半导体机械设备/ 光电面板机械手臂/ 自动仓储运搬系统医疗产业/ 金属表面处理设备。

行星齿轮减速机适配松下三菱台达等200W400W伺服马达KE40 KE60 KE90 KE120 KE160 KE200特点：为圆形法兰盘输出方式，具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接,如：松下、台达、安川、富士、三菱、三洋、西门子、施耐德、法那克、科比、科尔摩根、AMK、帕克等等。

KE系列精密伺服行星减速机：为圆形法兰直角设计，输入轴与输出轴成同一轴线。

精度分两种：P1和P2。

该系列为经济实用型，是一般机床应用中，节省成本的最好选择。

以配合各种伺服电机的选用，本系列型号分：KE40、KE60、KE90、KE120、KE160、KE200等6种常用机型号。

速比：4~1000有20多种常用速比可选择;根据速比的大小，其结构分一、二、三行星传动;精度：一级传动精度在5-10弧分，二级传动精度在7-12弧分，三级传动精度在9-15弧分。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于中等精度程度的工业领域。

如：精密机床、焊接设备、自动切割设备、包装设备、太阳能，工业机器人、医疗设备、印刷设备、精密测试仪器等自动化数控设备的应用。

性能和特点：KE系列精密伺服行星减速机提供了高性价比，应用广泛、经济实用、寿命长等优点，在伺服控制的应用上，发挥了良好的伺服刚性效应，准确的定位控制，在运转平台上具备了中低背隙，高效率，高输入转速，高输入扭矩，运转平順，低噪音等特性，外观及结构设计轻小。

使用终身免更换的润滑油，及无论安装在何处,都可以免维修操作全封闭式设计，并且具有IP65的保护程度，因此工作环境差时亦可使用。

配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）750W 90 4-M6 19F7 55 70(H7) 10 130 195 225 240 1500W 145 4-M8 22/24F7 65 110(H7) 10 130 205 235 250 3000W 165 4-M10 32F7 65 130(H7) 10 150 215 245 360配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 176 301.5 347.5 385.5 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 176 317.5 357.5 395.5 4200W 215 4-M12 42(F7) 115 180(H7) 10 190 352.5 392.5 430.5。
