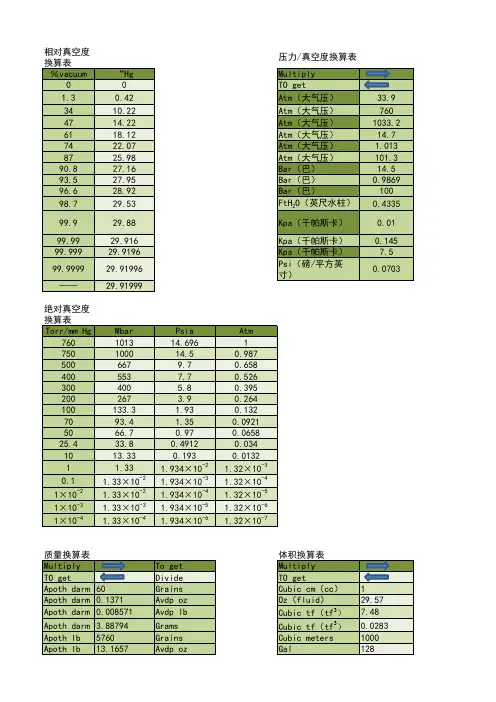

真空度单位换算表真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度 " 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于 0 ～ 101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在 20℃，海拔高度= 0 的地方，用于测量真空度的仪表 (绝对真空表)的初始值为 101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度 " 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为 0 ，当测量真空时，它的值介于 0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
◇真空表的读数示值为 0，则P≈100000×（1-0/0.1 ）=10000Pa 为 1 个大气压。
◇真空表的读数示值为 0.1，则P≈1100000× （1-0.1/0.1） = 0 Pa 为绝对真空。
◇真空表的读数示值为 0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为 0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为 0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
◇真空表的读数示值为 0.095，则P≈100000×（1-0.095/0.1）= 5000 Pa。
字体大小：大- 中- 小dgbowei17发表于11-02-15 11:15 阅读(227) 评论(0)分类：产品展示真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度" 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于0 ～101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在20℃，海拔高度= 0 的地方，用于测量真空度的仪表(绝对真空表)的初始值为101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度" 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为0 ，当测量真空时，它的值介于0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
◇真空表的读数示值为0，则P≈100000× （1-0/0.1 ）=10000Pa 为 1 个大气压。
◇真空表的读数示值为0.1，则P≈1100000× （1-0.1/0.1）= 0 Pa 为绝对真空。
◇真空表的读数示值为0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
常用真空单位换算表1标准大气压=760毫米汞柱=76厘米汞柱=1。
013×10^5帕斯卡=10.336米水柱公斤不是单位，一般我们通常说的，事实上是一种非标准单位，名称叫：公斤力/平方厘米［Kgf/cm^2]1标准大气压=0.1MPa[兆帕］=101KPa=[千帕]左右=1bar ［巴]=760mmHg（毫米汞柱）=14。
696磅/英寸2(psi）≈1工程大气压≈1Kgf/cm^2[千克力/平方厘米] 千克：是质量单位, 千克力:是作用在单位体积上一千克的力一个标准大气压一般约等于101千帕即0.1兆帕,约等于一工程大气压约等于一千克力每平方厘米工程大气压是比标准大气压小一点的1物理大气压＝1标准大气压(atm）为什么会多一个工程大气压我也不清楚但是工程大气压通常按千克力等，用一种质量作用力对单位面积获得的压强. 而标准大气压(atm）则为标准的大气压强，比工程大气压精确，但他们是约等于的。
没必要那么精确，除非你是在某些特定领域使用饱和水蒸汽的压力与温度的关系 ( 摘自范仲元：”水和水蒸气热力性质图表" p4～10 ）真空计算常用公式1、玻义尔定律体积V，压强P，P·V＝常数（一定质量的气体，当温度不变时，气体的压强与气体的体积成反比。
即P1/P2＝V2/V1）2、盖·吕萨克定律当压强P不变时，一定质量的气体，其体积V与绝对温度T成正比：(V1/V2＝T1/T2＝常数)当压强不变时,一定质量的气体，温度每升高（或P降低）1℃，则它的体积比原来增加(或缩小）1/273。
3、查理定律当气体的体积V保持不变,一定质量的气体，压强P与其他绝对温度T成正比，即：P1/P2＝T1/T2在一定的体积下，一定质量的气体,温度每升高(或降低)1℃，它的压强比原来增加（或减少)1/273。
4、平均自由程：λ＝（5×10-3)/P （cm)5、抽速：S＝dv/dt （升/秒）或 S＝Q/PQ＝流量(托·升/秒) P＝压强（托) V＝体积（升） t＝时间（秒）6、通导: C＝Q/(P2-P1） (升/秒)7、真空抽气时间:对于从大气压到1托抽气时间计算式: t＝8V/S (经验公式）（V为体积，S为抽气速率，通常t在5~10分钟内选择。
![[精华]真空度单位换算表](https://uimg.taocdn.com/06716a739a6648d7c1c708a1284ac850ad0204e9.webp)
真空度单位换算表◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度 " 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于 0 ～ 101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在 20℃，海拔高度= 0 的地方，用于测量真空度的仪表 (绝对真空表)的初始值为 101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度 " 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为 0 ，当测量真空时，它的值介于 0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
◇真空表的读数示值为 0，则P≈100000× （1-0/0.1 ）=10000Pa 为 1 个大气压。
◇真空表的读数示值为 0.1，则P≈1100000× （1-0.1/0.1） = 0 Pa 为绝对真空。
◇真空表的读数示值为 0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为 0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为 0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
◇真空表的读数示值为 0.095，则P≈100000×（1-0.095/0.1）= 5000 Pa。
字体大小：大- 中- 小dgbowei17发表于11-02-15 11:15 阅读(227) 评论(0)分类：产品展示真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度" 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于0 ～101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在20℃，海拔高度= 0 的地方，用于测量真空度的仪表(绝对真空表)的初始值为101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度" 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为0 ，当测量真空时，它的值介于0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
◇真空表的读数示值为0，则P≈100000× （1-0/0.1 ）=10000Pa 为 1 个大气压。
◇真空表的读数示值为0.1，则P≈1100000× （1-0.1/0.1）= 0 Pa 为绝对真空。
◇真空表的读数示值为0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度" 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于0 ～101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在20℃，海拔高度= 0 的地方，用于测量真空度的仪表(绝对真空表)的初始值为101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度" 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为0 ，当测量真空时，它的值介于0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
表一◇真空表的读数示值为0，则P≈100000×（1-0/0.1 ）=10000Pa 为1 个大气压。
◇真空表的读数示值为0.1，则P≈1100000× （1-0.1/0.1）= 0 Pa 为绝对真空。
◇真空表的读数示值为0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
◇真空表的读数示值为0.095，则P≈100000×（1-0.095/0.1）= 5000 Pa。
◇真空表的读数示值为0.097，则P≈100000×（1-0.097/0.1）= 3000 Pa。
常用真空单位换算表1标准大气压=760毫米汞柱=76厘米汞柱=1.013×10^5帕斯卡=10.336米水柱公斤不是单位，一般我们通常说的，事实上是一种非标准单位，名称叫：公斤力/平方厘米[Kgf/cm^2]1标准大气压=0.1MPa[兆帕]=101KPa=[千帕]左右=1bar[巴]=760mmHg（毫米汞柱）=14.696磅/英寸2(psi)≈1工程大气压≈1Kgf/cm^2[千克力/平方厘米] 千克：是质量单位，千克力：是作用在单位体积上一千克的力一个标准大气压一般约等于101千帕即0.1兆帕，约等于一工程大气压约等于一千克力每平方厘米工程大气压是比标准大气压小一点的 1物理大气压＝1标准大气压(atm) 为什么会多一个工程大气压我也不清楚但是工程大气压通常按千克力等，用一种质量作用力对单位面积获得的压强。
而标准大气压(atm)则为标准的大气压强，比工程大气压精确，但他们是约等于的。
没必要那么精确，除非你是在某些特定领域使用饱和水蒸汽的压力与温度的关系 ( 摘自范仲元: "水和水蒸气热力性质图表" p4～10 )温度℃水蒸气压力 MPa 相应真空度 MPa220.002640.09869240.002980.09835260.003360.09797280.003780.09755300.004240.09709320.004750.09658340.005320.09601360.005940.09539380.006620.09471400.007380.09395温度℃水蒸气压力 MPa 相应真空度 MPa420.008200.09313440.009100.09223460.010090.09124480.011160.09017500.012340.08899520.013610.08772540.015000.08633560.016510.08482580.018150.08318600.019920.08141温度℃水蒸气压力 MPa 相应真空度 MPa620.021840.07949640.023910.07742660.026150.07518680.028560.07277700.031160.07017720.033960.06737740.036960.06437760.040190.06114780.043650.05768800.047360.05397温度℃水蒸气压力 MPa 相应真空度 MPa820.051330.05000840.055570.04576860.060110.04122880.064950.03638900.070110.03122920.075610.02572940.081460.01987960.087690.01364980.094300.007031000.10133温度℃水蒸气压力 MPa1020.108781040.116681060.125041080.133901100.143271120.153161140.163621160.174651180.186281200.19854温度℃水蒸气压力 MPa1220.211451240.225041260.239331280.254351300.270131320.278311340.304071360.322291380.341381400.36138真空计算常用公式1、玻义尔定律体积V，压强P，P·V＝常数（一定质量的气体，当温度不变时，气体的压强与气体的体积成反比。
字体大小：大- 中- 小dgbowei17发表于11-02-15 11:15 阅读(227) 评论(0)分类：产品展示真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度" 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于0 ～101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在20℃，海拔高度= 0 的地方，用于测量真空度的仪表(绝对真空表)的初始值为101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度" 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为0 ，当测量真空时，它的值介于0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
◇真空表的读数示值为0，则P≈100000× （1-0/0.1 ）=10000Pa 为 1 个大气压。
◇真空表的读数示值为0.1，则P≈1100000× （1-0.1/0.1）= 0 Pa 为绝对真空。
◇真空表的读数示值为0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
常用真空单位换算表1标准大气压=760毫米汞柱=76厘米汞柱=1。
013×10^5帕斯卡=10.336米水柱公斤不是单位，一般我们通常说的，事实上是一种非标准单位，名称叫：公斤力/平方厘米［Kgf/cm^2]1标准大气压=0.1MPa[兆帕］=101KPa=[千帕]左右=1bar ［巴]=760mmHg（毫米汞柱）=14。
696磅/英寸2(psi）≈1工程大气压≈1Kgf/cm^2[千克力/平方厘米] 千克：是质量单位, 千克力:是作用在单位体积上一千克的力一个标准大气压一般约等于101千帕即0.1兆帕,约等于一工程大气压约等于一千克力每平方厘米工程大气压是比标准大气压小一点的1物理大气压＝1标准大气压(atm）为什么会多一个工程大气压我也不清楚但是工程大气压通常按千克力等，用一种质量作用力对单位面积获得的压强. 而标准大气压(atm）则为标准的大气压强，比工程大气压精确，但他们是约等于的。
没必要那么精确，除非你是在某些特定领域使用饱和水蒸汽的压力与温度的关系 ( 摘自范仲元：”水和水蒸气热力性质图表" p4～10 ）真空计算常用公式1、玻义尔定律体积V，压强P，P·V＝常数（一定质量的气体，当温度不变时，气体的压强与气体的体积成反比。
即P1/P2＝V2/V1）2、盖·吕萨克定律当压强P不变时，一定质量的气体，其体积V与绝对温度T成正比：(V1/V2＝T1/T2＝常数)当压强不变时,一定质量的气体，温度每升高（或P降低）1℃，则它的体积比原来增加(或缩小）1/273。
3、查理定律当气体的体积V保持不变,一定质量的气体，压强P与其他绝对温度T成正比，即：P1/P2＝T1/T2在一定的体积下，一定质量的气体,温度每升高(或降低)1℃，它的压强比原来增加（或减少)1/273。
4、平均自由程：λ＝（5×10-3)/P （cm)5、抽速：S＝dv/dt （升/秒）或 S＝Q/PQ＝流量(托·升/秒) P＝压强（托) V＝体积（升） t＝时间（秒）6、通导: C＝Q/(P2-P1） (升/秒)7、真空抽气时间:对于从大气压到1托抽气时间计算式: t＝8V/S (经验公式）（V为体积，S为抽气速率，通常t在5~10分钟内选择。
真空度单位换算表真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度 " 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于 0 ～ 101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在 20℃，海拔高度= 0 的地方，用于测量真空度的仪表 (绝对真空表)的初始值为 101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度 " 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为 0 ，当测量真空时，它的值介于 0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算： P ≈ 100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
◇真空表的读数示值为 0，则P≈100000× （1-0/0.1 ）=10000Pa 为 1 个大气压。
◇真空表的读数示值为 0.1，则P≈1100000× （1-0.1/0.1） = 0 Pa 为绝对真空。
◇真空表的读数示值为 0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为 0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为 0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
◇真空表的读数示值为 0.095，则P≈100000×（1-0.095/0.1）= 5000 Pa。
真空度单位换算表真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度 " 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于 0 ～ 101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在 20℃，海拔高度= 0 的地方，用于测量真空度的仪表 (绝对真空表)的初始值为 101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度 " 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为 0 ，当测量真空时，它的值介于 0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
◇真空表的读数示值为 0，则P≈100000×（1-0/0.1 ）=10000Pa 为 1 个大气压。
◇真空表的读数示值为 0.1，则P≈1100000× （1-0.1/0.1） = 0 Pa 为绝对真空。
◇真空表的读数示值为 0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为 0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为 0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
◇真空表的读数示值为 0.095，则P≈100000×（1-0.095/0.1）= 5000 Pa。
真空度单位换算表真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度 " 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于 0 ～ 101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在 20℃，海拔高度= 0 的地方，用于测量真空度的仪表 (绝对真空表)的初始值为 101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度 " 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为 0 ，当测量真空时，它的值介于 0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
◇真空表的读数示值为 0，则P≈100000×（1-0/0.1 ）=10000Pa 为 1 个大气压。
◇真空表的读数示值为 0.1，则P≈1100000× （1-0.1/0.1） = 0 Pa 为绝对真空。
◇真空表的读数示值为 0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为 0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为 0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
◇真空表的读数示值为 0.095，则P≈100000×（1-0.095/0.1）= 5000 Pa。
一、减压蒸馏原理液体的沸腾温度指的是液体的蒸气压与外压相等时的温度。
外压降低时，其沸腾温度随之降低。
在蒸馏操作中，一些有机物加热到其正常沸点附近时，会由于温度过高而发生氧化、分解或聚合等反应，使其无法在常压下蒸馏。
若将蒸馏装置连接在一套减压系统上，在蒸馏开始前先使整个系统压力降低到只有常压的十几分之一至几十分之一，那么这类有机物就可以在较其正常沸点低得多的温度下进行蒸馏。
有机物的沸腾温度与压力的关系可以近似地由动画2表示。
动画２中有三条线：线A表示减压下有机物的沸腾温度(左边)，线B表示有机物的正常沸点(中间)，线C表示系统的压力(右边)。
在已知一化合物的正常沸点和蒸馏系统的压力时，连接线B上的相应点b(正常沸点)和线C上的相应点p(系统压力)的直线与左边的线A相交，交点a指出系统压力下此有机物的沸腾温度。
反过来，若希望在一安全温度下蒸馏一有机物，根据此温度及该有机物的正常沸点，也可以连一条直线交于右边的线C上，交点指出此操作必须达到的系统压力。
二、减压蒸馏装置减压蒸馏装置由两个系统构成，一个是蒸馏系统，包括蒸馏烧瓶、Y型管、蒸馏头、直型冷凝管、真空接液管、接收瓶、温度计及套管、毛细管等；另一个是真空系统，包括抽气泵、真空表和安全瓶。
两个系统间用耐压胶管(真空胶管)连接。
(图1)有时接收烧瓶需用冷却装置强制冷却，加上测压装置。
三、安装蒸馏装置从左向右依次安装蒸馏烧瓶、Y型管、蒸馏头、直型冷凝管、真空接液管、接收瓶，真空接液管的支管连接一个安全瓶，安全瓶的支管连接在抽气泵上。
启动抽气泵，旋紧安全瓶上旋塞和毛细管上螺旋夹，检查整个装置的气密性。
待达到所需的真空度后，放开安全瓶上旋塞，恢复系统的常压状态。
气化中心设置：减压蒸馏时不能用碎瓷片、一端封口的断毛细管等形成气化中心，可以用一根上端粗、下端细的两端开口毛细管从蒸馏头直管上伸入蒸馏烧瓶液面下，上端用胶管连接并用螺旋夹控制。
也可以用磁力搅拌器带动搅拌子形成气化中心。
塑料瓶真空度单位
真空度是指处于真空状态下的气体稀薄程度。
真空度数值是表示出系统压强实际数值低于大气压强的数值，即：真空度二大气压强-绝对压强，绝对压强二大气压+表压(-真空度)。
塑料瓶密封性检测仪主要用于检测塑料瓶的密封性，通过在密封罐中抽真空，观察塑料瓶是否泄漏。
在塑料瓶密封性检测仪的真空桶中放置产品，使其低于25mmo根据实际情况，设置真空值，塑料袋-30kPa,塑料瓶-60kPa,试验时间至少
1分钟。
常用的真空度单位有Pa、Kpa> Mpa>大气压、公斤(Kg/cm2)、mmHg、mbar> bar、PSI,atm 等。
近似换算关系如下：
1 MPa= 1 OOOKpa1 KPa= 1 OOOPa1标准大气压二
100KPa=0.1MPa
1标准大气压=1公斤(Kg/cm2) =760mmHg1标准大气压二
14.5PSI
1 KPa= 1 Ombarlbar=1000mbar
latm=101325Pa (atm表示一个标准大气压作为参考量)。
