功率放大电路同步练习题

功率放大电路同步练习题一、选择题：180的放大电路是（ B ）功率放大电路。

1、功率放大管的导通角是0A.甲类B.乙类C.丙类D.甲乙类2、与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。

A．不用输出变压器 B．不用输出端大电容C．效率高 D．无交越失真3、互补输出级采用射极输出方式是为了使（ D ）A. 电压放大倍数高B. 输出电流小C. 输出电阻增大D. 带负载能力强4、乙类功率输出级，最大输出功率为1W，则每个功放管的集电极最大耗散功率为（ D ）； ; ; D.5、在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为（ C ）。

A．1W B． C． D.无法确定6、若OCL功率放大器的输出电压波形如图1所示，为消除该失真，应：（ C ）A. 进行相位补偿B. 适当减小功放管的静态工作点C. 适当增大功放管的静态D. 适当增大负载电阻的阻值7、OCL功放电路的输出端直接与负载相联，静态时，其直流电位为（ C）。

B.(1/2)VCCC. 0D. 2VCC8、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（ C ）A.放大区中部B.截止区C.放大区但接近截止区D. 放大区但接近饱和区9、乙类双电源互补对称功放电路的效率可达( B )。

% % %10、功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下负载上获得的最大（ A）。

A.交流功率B.直流功率C.平均功率D.有功功率11、功率放大电路与电压放大电路的主要区别是（ C ）。

A.前者比后者电源电压高B.前者比后者电压放大倍数数值大C.前者比后者效率高D. 没有区别12、．在单电源OTL电路中，接入自举电容是为了（ B ）A、提高输出波形的幅度B、提高输出波形的正半周幅度C、提高输出波形的负半周幅度D、加强信号的耦合13、如图所示电路若VD２虚焊，则V２管（A ）A、可能因管耗过大而损坏B、始终饱和C、始终截止14、OTL 功放电路中，输出端中点静态电位为 C 。

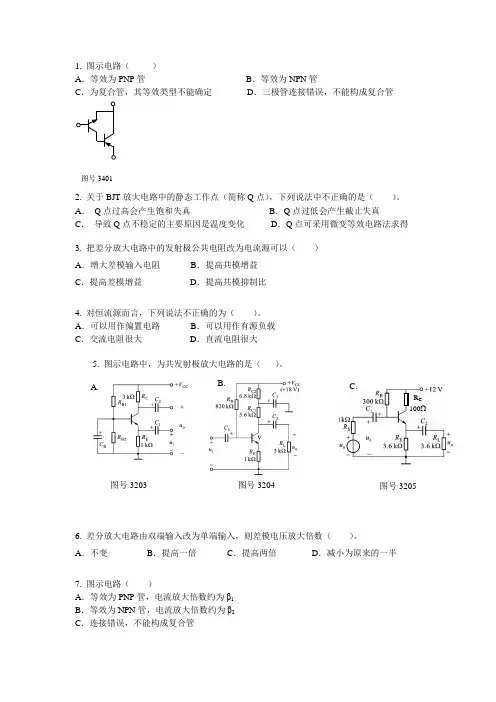

1. 图示电路（ ）A ．等效为PNP 管B ．等效为NPN 管C ．为复合管，其等效类型不能确定D ．三极管连接错误，不能构成复合管图号34012. 关于BJT 放大电路中的静态工作点（简称Q 点），下列说法中不正确的是（ ）。

A ． Q 点过高会产生饱和失真B ．Q 点过低会产生截止失真C ． 导致Q 点不稳定的主要原因是温度变化D ．Q 点可采用微变等效电路法求得3. 把差分放大电路中的发射极公共电阻改为电流源可以（ ）A ．增大差模输入电阻B ．提高共模增益C ．提高差模增益D ．提高共模抑制比4. 对恒流源而言，下列说法不正确的为（ ）。

A ．可以用作偏置电路B ．可以用作有源负载C ．交流电阻很大D ．直流电阻很大5. 图示电路中，为共发射极放大电路的是（ ）。

6. 差分放大电路由双端输入改为单端输入，则差模电压放大倍数（ ）。

A ．不变B ．提高一倍C ．提高两倍D ．减小为原来的一半7. 图示电路（ ）A ．等效为PNP 管，电流放大倍数约为β1B ．等效为NPN 管，电流放大倍数约为β2C ．连接错误，不能构成复合管图号3204 图号3203 A. B. C.图号3205 R CD．等效为PNP管，电流放大倍数约为β1β222图号34028.乙类互补对称功率放大电路会产生交越失真的原因是（）A．输入电压信号过大B．三极管电流放大倍数太大C．晶体管输入特性的非线性D．三极管电流放大倍数太小9.直接耦合电路中存在零点漂移主要是因为（）。

A. 晶体管的非线性B. 电阻阻值有误差C. 晶体管参数受温度影响D. 静态工作点设计不当10.关于复合管，下述正确的是（）A．复合管的管型取决于第一只三极管B．复合管的输入电阻比单管的输入电阻大C．只要将任意两个三极管相连，就可构成复合管D．复合管的管型取决于最后一只三极管11.图示电路中，出现下列哪种故障必使三极管截止（）。

A. R B1开路B. R B2开路C. R C短路D. C E短路图号320112.选用差分放大电路的主要原因是（）。

第五章低频功率放大电路一、填空题1、以功率三极管为核心构成的放大器称__________ 放大器。

它不但输出一定的_________ 还能输出一定的_______ ，也就是向负载提供一定的功率。

2、功率放大器简称_____ 。

对它的要求与低频放大电路不同，主要是：__________ 尽可能大、_______ 尽可能高、 _______ 尽可能小，还要考虑_________ 管的散热问题。

3、功放管可能工作的状态有三种：______ 类放大状态，它的失真_______ 、效率___ ；_____ 它的失真 ______ 、效率 ______ 。

4、功率放大电路功率放大管的动态范围大，电流、电压变化幅度大，工作状态有可能超越输出特性曲线的放大区，进入 ___________ 或 __________ ，产生______ 失真。

5、所谓“互补”放大器，就是利用________ 型管和 _____ 型管交替工作来实现放大。

6、OTL电路和OCL电路属于 ____ 工作状态的功率放大电路。

7、为了能使功率放大电路输出足够大的功率，一般晶体三极管应工作在 ______ 。

8、当推挽功率放大电路两只晶体管的基极电流为零时，因晶体三极管的输入特性_______ ，故在两管交替工作时产生 _______ 。

9、对于乙类互补称功放，当输入信号为正半周时，_________ 型管导通， ______ 型管截止；当输入信号为负半周时， ______ 型管导通，________ 型管截止；输入信号为零（Ui=O ）时，两管 ____ ，输出为________ 。

10、乙类互补对称功放的两功率管处于偏置工作状态，由于电压的在存在，当输入信号在正负半周交替过程中造成两功率管同时―, 引起 _________ 的失真，称为_____ 失真。

11、功率放大器按工作点在交流负载线上的位置分类有：__________ 类功放、___________类功放和 ___________ 类功放电路。

功率放⼤电路同步练习题功率放⼤电路同步练习题⼀、选择题：180的放⼤电路是（ B ）功率放⼤电路。

1、功率放⼤管的导通⾓是0A.甲类B.⼄类C.丙类D.甲⼄类2、与甲类功率放⼤⽅式相⽐，⼄类互补对称功放的主要优点是( C )。

A．不⽤输出变压器B．不⽤输出端⼤电容C．效率⾼D．⽆交越失真3、互补输出级采⽤射极输出⽅式是为了使（ D ）A. 电压放⼤倍数⾼B. 输出电流⼩C. 输出电阻增⼤D. 带负载能⼒强4、⼄类功率输出级，最⼤输出功率为1W，则每个功放管的集电极最⼤耗散功率为（ D ）A.1W ；B.0.5W ;C.0.4W ;D. 0.2W5、在OCL⼄类功放电路中，若最⼤输出功率为1W，则电路中功放管的集电极最⼤功耗约为（ C ）。

A．1W B．0.5W C．0.2W D.⽆法确定6、若OCL功率放⼤器的输出电压波形如图1所⽰，为消除该失真，应：（ C ）A. 进⾏相位补偿B. 适当减⼩功放管的静态⼯作点C. 适当增⼤功放管的静态D. 适当增⼤负载电阻的阻值7、OCL功放电路的输出端直接与负载相联，静态时，其直流电位为（C）。

A.V CCB.(1/2)V CCC. 0D. 2VCC8、对甲⼄类功率放⼤器，其静态⼯作点⼀般设置在特性曲线的（ C ）A.放⼤区中部B.截⽌区C.放⼤区但接近截⽌区D.放⼤区但接近饱和区9、⼄类双电源互补对称功放电路的效率可达( B )。

A.25%B.78.5%C.50%D.90%10、功率放⼤电路的最⼤输出功率是在输⼊电压为正弦波时，输出基本不失真情况下负载上获得的最⼤（A）。

A.交流功率B.直流功率C.平均功率D.有功功率11、功率放⼤电路与电压放⼤电路的主要区别是（C ）。

A.前者⽐后者电源电压⾼B.前者⽐后者电压放⼤倍数数值⼤C.前者⽐后者效率⾼D. 没有区别12、．在单电源OTL电路中，接⼊⾃举电容是为了（B ）A、提⾼输出波形的幅度B、提⾼输出波形的正半周幅度C、提⾼输出波形的负半周幅度D、加强信号的耦合13、如图所⽰电路若VD ２虚焊，则V ２管（A ）A 、可能因管耗过⼤⽽损坏B 、始终饱和C 、始终截⽌14、OTL 功放电路中，输出端中点静态电位为 C 。

电子电路技术考研习题及其详解第6章功率放大电路(总28页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、选择题(05 分)1.选择正确答案填空：1．在甲类功率放大电路中，功放管的导通角为（）；A ．B ．C．02．在甲乙类功率放大电路中，功放管的导通角为（）；A ． B．>C．<3．在乙类功率放大电路中，功放管的导通角为（）；A ． B．=C．<(05 分)2.选择正确答案填空：1．功率放大电路的主要特点是（）；A．具有较高的电压放大倍数 B．具有较高的电流放大倍数C．具有较大的输出功率2．功率放大电路的最大输出功率是负载上获得的（）；A．最大交流功率 B．最大直流功率 C．最大平均功率3．功率放大电路的效率是（）；A．输出功率与输入功率之比 B．输出功率与功放管耗散功率之比C．输出功率与电源提供的功率之比(05 分)3.选择正确答案填空：2651．分析功率放大电路时，应着重研究电路的（）；A．电压放大倍数和电流放大倍数 B．输出功率与输入功率之比C．最大输出功率和效率2．功率放大电路的最大输出功率是（）；A．负载获得的最大交流功率 B．电源提供的最大功率C．功放管的最大耗散功率2663．当功率放大电路的输出功率增大时，效率将（）。

A．增大 B．减小 C．可能增大，也可能减小(05 分)4.选择正确答案填空：1．功率放大电路与电压放大电路的共同之处是（）；A．都放大电压 B．都放大电流 C．都放大功率2．分析功率放大电路时，应利用功放管的（）；A．特性曲线 B．h参数模型 C ．高频混合模型3．在选择功率放大电路的功放管时，应特别注意其参数（）；A ．、B ．、、C ．、(05 分)5.选择正确答案填空：1．功率放大电路与电流放大电路的共同之处是（）；A．都放大电压 B．都放大电流 C．都放大功率2．对于甲类功率放大电路，当输出功率增大时，功放管的管耗将（）；A．增大 B．不变 C．减小3．对于乙类功率放大电路，当输出功率增大时，功放管的管耗将（）；A．增大 B．可能增大，可能减小 C．减小(05 分)6.选择正确答案填空：1．功率放大电路的主要作用是使负载获得（）；A．尽可能大的电压 B．尽可能大的电流 C．尽可能大的交流功率2．对于甲类功率放大电路，当输出电压增大时，电源提供的功率将（）；A．增大 B．不变 C．减小2663．对于乙类功率放大电路，当输出电压增大时，功放管的管耗将（）；A．增大 B．减小 C．可能增大，也可能减小(05 分)7.有三种功率放大电路：A．甲类功率放大电路267B．甲乙类功率放大电路 C．乙类功率放大电路选择正确答案填空：1．静态时，功率损耗最大的电路是（）；2．能够消除交越失真的电路是（）；3．功放管的导通角最小的电路是（）。

功率放大电路习题二1. 乙类互补对称功率放大电路会产生交越失真的原因是（ A ）。

A 晶体管输入特性的非线性 B 三极管电流放大倍数太大 C 三极管电流放大倍数太小 D 输入电压信号过大2. OTL 电路中，若三极管的饱和管压降为U CE(sat)，则最大输出功率P o(max)≈（ B ）。

A L2CE(sat)CC 2)(R U V - BL 2CE(sat)CC 212)(R U V - C L2CE(sat)CC 212)(R U V - 3. 在准互补对称放大电路所采用的复合管,其上下两对管子组合形式为（ A ）。

A NPN —NPN 和PNP —NPN B NPN —NPN 和NPN —PNP C PNP —PNP 和PNP —NPN4. 关于复合管的构成，下述正确的是（ A ） A 复合管的管型取决于第一只三极管 B 复合管的管型取决于最后一只三极管C 只要将任意两个三极管相连，就可构成复合管D 可以用N 沟道场效应管代替NPN 管，用P 沟道场效应管代替PNP 管 5.复合管的优点之一是（ B ）。

A 电压放大倍数大B 电流放大系数大C 输出电阻增大D 输入电阻减小 6. 图示电路（ B ）A 等效为PNP 管B 等效为NPN 管C 为复合管，第一只管子的基极是复合管的基极、发射极是复合管的集电极 7. 图示电路（ C ）A ．等效为PNP 管，电流放大系数约为（β1+β2）B ．等效为NPN 管，电流放大系数约为（β1+β2）C ．等效为PNP 管，电流放大系数约为β1β2D ．等效为NPN 管，电流放大系数约为β1β2E ．连接错误，不能构成复合管8. 功率放大电路的最大输出功率是在输入功率为正弦波时，输出基本不失真的情况下，负载上可能获得的最大（ C ）。

A 平均功率B 直流功率C 交流功率9. 一个输出功率为8W 的扩音机，若采用乙类互补对称功放电路，选择功率管时，要求P CM （ A ）。

电功率练习题及答案一、选择题1. 一个功率为500W的电力设备在5小时内使用了多少电能？A. 2.5 WhB. 2.5 kWhC. 250 WhD. 250 kWh答案：B. 2.5 kWh2. 一台电视机的功率为100W，它连续工作6小时，一共消耗了多少电能？A. 600 WhB. 6 kWhC. 6000 WhD. 60 kWh答案：D. 60 kWh3. 一个电灯的功率为60W，在10小时内使用了多少电能？A. 6 WhB. 0.6 kWhC. 600 WhD. 0.06 kWh答案：B. 0.6 kWh4. 一台洗衣机的功率为500W，它在2小时内工作了8次，总共消耗了多少电能？A. 400 WhB. 2.4 kWhC. 4 kWhD. 10 kWh答案：B. 2.4 kWh5. 一个功率为800W的电热水壶，烧开一壶水需要4分钟，它在烧开一壶水时消耗的电能是多少？A. 32 WhB. 20 WhC. 8 kWhD. 20 kWh答案：A. 32 Wh二、计算题1. 一个功率为1500W的电冰箱，连续运行24小时，其消耗的电能为多少？解答：电能=功率×时间= 1500W × 24h= 36000 Wh= 36 kWh2. 一台功率为200W的电风扇，在使用了5小时后，它的电费是多少？已知：电价为1元/ kWh解答：电费=功率×时间×电价= 200W × 5h × 1元/1000Wh= 1元3. 一个功率为1200W的电吹风，使用15分钟后关闭，它的电能消耗为多少？解答：电能=功率×时间= 1200W × 15min= 18000 Wh= 18 kWh4. 一家小饭馆的电费每度为0.8元，一天的用电量为30度，那么一个月的电费是多少？解答：电费=电量×电价= 30度 × 0.8元/度= 24元5. 一个功率为750W的电锅，烧开1升水需要5分钟，那么在烧开1升水时消耗的电能是多少？解答：电能=功率×时间= 750W × 5min= 3750 Wh= 3.75 kWh三、应用题1. 小明家用电器有电视机、电脑、冰箱和洗衣机，各自的功率分别为100W、150W、200W和250W。

功率放大电路习题二1. 乙类互补对称功率放大电路会产生交越失真的原因是（ A ）。

A 晶体管输入特性的非线性 B 三极管电流放大倍数太大 C 三极管电流放大倍数太小 D 输入电压信号过大2. OTL 电路中，若三极管的饱和管压降为U CE(sat)，则最大输出功率P o(max)≈（ B ）。

A L2CE(sat)CC 2)(R U V - BL2CE(sat)CC212)(R U V - C L2CE(sat)CC 212)(R U V - 3. 在准互补对称放大电路所采用的复合管,其上下两对管子组合形式为（ A ）。

A NPN —NPN 和PNP —NPN B NPN —NPN 和NPN —PNP C PNP —PNP 和PNP —NPN4. 关于复合管的构成，下述正确的是（ A ） A 复合管的管型取决于第一只三极管 B 复合管的管型取决于最后一只三极管C 只要将任意两个三极管相连，就可构成复合管D 可以用N 沟道场效应管代替NPN 管，用P 沟道场效应管代替PNP 管 5.复合管的优点之一是（ B ）。

A 电压放大倍数大B 电流放大系数大C 输出电阻增大D 输入电阻减小 6. 图示电路（ B ）A 等效为PNP 管B 等效为NPN 管C 为复合管，第一只管子的基极是复合管的基极、发射极是复合管的集电极 7. 图示电路（ C ）A ．等效为PNP 管，电流放大系数约为（β1+β2）B ．等效为NPN 管，电流放大系数约为（β1+β2）C ．等效为PNP 管，电流放大系数约为β1β2D ．等效为NPN 管，电流放大系数约为β1β2E ．连接错误，不能构成复合管8. 功率放大电路的最大输出功率是在输入功率为正弦波时，输出基本不失真的情况下，负载上可能获得的最大（ C ）。

A 平均功率B 直流功率C 交流功率9. 一个输出功率为8W 的扩音机，若采用乙类互补对称功放电路，选择功率管时，要求P CM （ A ）。

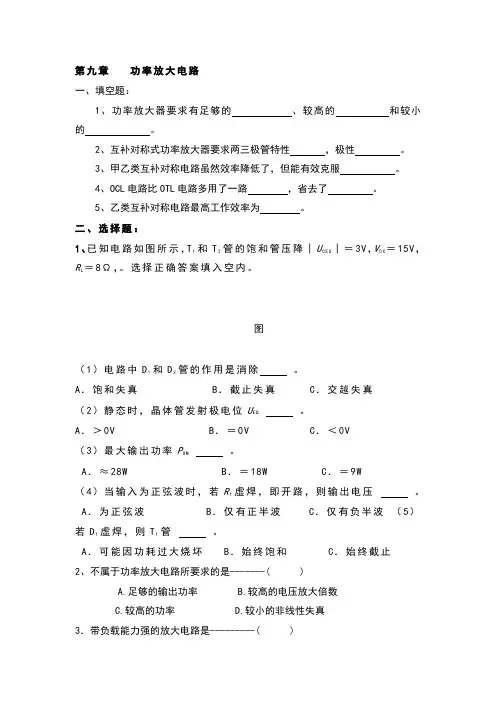

第九章功率放大电路一、填空题：1、功率放大器要求有足够的、较高的和较小的。

2、互补对称式功率放大器要求两三极管特性，极性。

3、甲乙类互补对称电路虽然效率降低了，但能有效克服。

4、OCL电路比OTL电路多用了一路，省去了。

5、乙类互补对称电路最高工作效率为。

二、选择题：1、已知电路如图所示，T1和T2管的饱和管压降│U C E S│＝3V，V C C＝15V，RL＝8Ω，。

选择正确答案填入空内。

图（1）电路中D1和D2管的作用是消除。

A．饱和失真B．截止失真C．交越失真（2）静态时，晶体管发射极电位U E Q。

A．＞0V B．＝0V C．＜0V（3）最大输出功率P O M。

A．≈28W B．＝18W C．＝9W（4）当输入为正弦波时，若R1虚焊，即开路，则输出电压。

A．为正弦波B．仅有正半波C．仅有负半波（5）若D1虚焊，则T1管。

A．可能因功耗过大烧坏B．始终饱和C．始终截止2、不属于功率放大电路所要求的是-------( )A.足够的输出功率B.较高的电压放大倍数C.较高的功率D.较小的非线性失真3．带负载能力强的放大电路是---------( )A.阻容耦合放大电路B.差分放大电路C.共发射极放大电路D.射极输出器4．最适宜作功放末极的电路是---------( )A.甲类功率放大器B.乙类功率放大器C.甲乙类互补对称输出电路 电路4．下列说法错误的是-------------( )A.当甲类功放电路输出为零时，管子消耗的功率最大B.乙类功放电路在输出功率最大时，管子消耗的功率最大C.在输入电压为零时，甲乙类推挽功放电路所消耗的功率是两管子的静态电流和电源电压的乖积乙类互补对称电路，其功放管的最大管耗出现输出电压幅度为CC V π2的时侯三、综合题：1、在图9.3.1功放电路中，已知V CC =12V ，R L =8Ω。

i u 为正弦电压，求： （1）在0)(=sat CE U 的情况下，负载上可能得到的最大输出功率；（2）每个管子的管耗CM P 至少应为多少 （3）每个管子的耐压(BR)CEO U 至少应为多少CCL u o图9.3.12、在图9.3.2所示电路中，已知二极管的导通电压U D ＝，晶体管导通时的│U B E │＝，T 2和T 4管发射极静态电位U E Q ＝0V 。

功率放大电路习题1分析下列说法是否正确，凡对者在括号内打“√”，凡错者在括号内打“×”。

（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。

（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。

（）（3）当OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于1W。

（）（4）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。

（）（5）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；（）（6）功率放大电路与电流放大电路的区别是1）前者比后者电流放大倍数大；（）2）前者比后者效率高；（）3）在电源电压相同的情况下，前者比后者的输出功率大。

（）解：（1）×（2）√（3）×（4）××√（5）××√√（6）×√√2已知电路如图P9.2所示，T1和T2管的饱和管压降│U C E S│＝3V，V C C ＝15V，R L＝8Ω，。

选择正确答案填入空内。

图P 9.2（1）电路中D 1和D 2管的作用是消除 。

A ．饱和失真B ．截止失真C ．交越失真（2）静态时，晶体管发射极电位U E Q 。

A ．＞0VB ．＝0VC ．＜0V（3）最大输出功率P O M 。

A ．≈28WB ．＝18WC ．＝9W（4）当输入为正弦波时，若R 1虚焊，即开路，则输出电压 。

A ．为正弦波 B ．仅有正半波 C ．仅有负半波（5）若D 1虚焊，则T 1管 。

A ．可能因功耗过大烧坏B ．始终饱和C ．始终截止解：（1）C （2）B （3）C （4）C （5）A3 在图P9.2所示电路中，已知V C C ＝16V ，R L ＝4Ω，T 1和T 2管的饱和管压降│U C E S │＝2V ，输入电压足够大。

功率放大电路同步练习题一、选择题：180的放大电路是（ B ）功率放大电路。

1、功率放大管的导通角是0A.甲类B.乙类C.丙类D.甲乙类2、与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。

A．不用输出变压器B．不用输出端大电容C．效率高D．无交越失真3、互补输出级采用射极输出方式是为了使（ D ）A. 电压放大倍数高B. 输出电流小C. 输出电阻增大D. 带负载能力强4、乙类功率输出级，最大输出功率为1W，则每个功放管的集电极最大耗散功率为（ D ）A.1W ；B.0.5W ;C.0.4W ;D. 0.2W5、在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为（ C ）。

A．1W B．0.5W C．0.2W D.无法确定6、若OCL功率放大器的输出电压波形如图1所示，为消除该失真，应：（ C ）A. 进行相位补偿B. 适当减小功放管的静态工作点C.适当增大功放管的静态 D. 适当增大负载电阻的阻值7、OCL功放电路的输出端直接与负载相联，静态时，其直流电位为（C）。

A.V CCB.(1/2)V CCC. 0D. 2VCC8、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（ C ）A.放大区中部B.截止区C.放大区但接近截止区D.放大区但接近饱和区9、乙类双电源互补对称功放电路的效率可达( B )。

A.25%B.78.5%C.50%D.90%10、功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下负载上获得的最大（A）。

A.交流功率B.直流功率C.平均功率D.有功功率11、功率放大电路与电压放大电路的主要区别是（C ）。

A.前者比后者电源电压高B.前者比后者电压放大倍数数值大C.前者比后者效率高D. 没有区别12、．在单电源OTL电路中，接入自举电容是为了（B ）A、提高输出波形的幅度B、提高输出波形的正半周幅度C、提高输出波形的负半周幅度D、加强信号的耦合13、如图所示电路若VD ２虚焊，则V ２管（A ）A 、可能因管耗过大而损坏B 、始终饱和C 、始终截止14、OTL 功放电路中，输出端中点静态电位为 C 。

习 题1. 选择题。

(1)功率放大电路的转换效率是指 。

A ．输出功率与晶体管所消耗的功率之比 B ．输出功率与电源提供的平均功率之比C ．晶体管所消耗的功率与电源提供的平均功率之比 (2)乙类功率放大电路的输出电压信号波形存在 。

A ．饱和失真 B ．交越失真 C ．截止失真(3)乙类双电源互补对称功率放大电路中，若最大输出功率为2W ，则电路中功放管的集电极最大功耗约为 。

A ．B ．C ．(4)在选择功放电路中的晶体管时，应当特别注意的参数有 。

A ．βB ．I CMC ．I CBOD ．U (BR)CEOE ．P CM (5)乙类双电源互补对称功率放大电路的转换效率理论上最高可达到 。

A ．25% B ．50% C ．%(6)乙类互补功放电路中的交越失真，实质上就是 。

A. 线性失真 B. 饱和失真 C. 截止失真 (7) 功放电路的能量转换效率主要与 有关。

A. 电源供给的直流功率B. 电路输出信号最大功率C. 电路的类型 解：(1)B (2)B (3)B (4)B D E (5)C (6)C (7)C2. 如图所示电路中，设BJT 的β=100，U BE =，U CES =，I CEO =0，电容C 对交流可视为短路。

输入信号u i 为正弦波。

(1)计算电路可能达到的最大不失真输出功率P om (2)此时R B 应调节到什么数值 (3)此时电路的效率η=ou 12V+图 题2图解：(1)先求输出信号的最大不失真幅值。

由解题2图可知：ωt sin om OQ O U U u += 由CC om OQ V U U ≤+与CES om OQ U U U ≥-可知：CES CC om 2U V U -≤即有2CESCC om U V U -≤因此，最大不失真输出功率P om 为：()W 07.2818122CES CC L2om om ≈⨯-=⎪⎪⎭⎫ ⎝⎛=U V R U P (2)当输出信号达到最大幅值时，电路静态值为：()CES CC CES CES CC OQ 212U V U U V U +=+-=所以 A 72.0825.0122L CES CC L OQ CC CQ ≈⨯-=-=-=R U V R U V ImA 2.7CQ BQ ==βIIk Ω57.12.77.012BQ BE CC B ≈-=-=I U V R (3) %24%10072.01207.2CQ CC om V om ≈⨯⨯===I V P P P η 甲类功率放大电路的效率很低。

功率放大电路习题第九章功率放大电路1.与甲类功率放大器相比较，乙类互补推挽功放的主要优点是b 。

(a)无输出变压器(b)能量转换效率高(c)无交越失真2.所谓能量转换效率是指b_5(a)输出功率与晶体管上消耗的功率之比(b)最大不失真输出功率与电源提供的功率之比(c)输出功率与电源提供的功率之比3.功放电路的能量转换效率主要与c有关。

(a)电源供给的直流功率(b)电路输出信号最大功率(c)电路的类型4.甲类功率放大电路的能量转换效率最高是a—。

(a) 50% (b) 78.5% (c) 100%5.甲类功率放大电路(参数确定)的输岀功率越大，则功放管的管耗c_。

(a)不变(b)越大(c)越小6.对甲类功率放大电路(参数确定)来说，输出功率越大，则电源提供的功率a，(a)不变(b)越大(c)越小7.甲类功率放大电路功放管的最大管耗出现在输出电压的幅值为aa(a)零时(b)最大时(c)电源电压的一半8.甲类功率放大电路功放管的最小管耗出现在输出电压的幅值为(a)零时(b)最大时(c)电源电压的一半9.乙类互补推挽功率放大电路的能量转换效率最高是b_o(a) 50% (b) 78.5% (c) 100%10 .乙类互补推挽功率放大电路在输出电压幅值约等于—a时，管了的功耗最小。

(a) 0(b)电源电压(c) 0.64倍电源电压11.乙类互补推挽功率放大电路在输出电压幅值约等于c 时，管子的功耗最大。

(a) 0(b)电源电压(c) 0.64倍电源电压12.乙类互补功放电路存在的主要问题是c。

(a)输出电阻太大(b)能量转换效率低(c)有交越失真13.为了消除交越失真，应当使功率放大电路的功放管工作在b—状态。

(a)甲类(b)甲乙类(c)乙类14.乙类互补功放电路中的交越失真，实质上就是c o(a)线性失真(b)饱和失真(c)截止失真15.在乙类互补推挽功率放大电路中，每只管了的最大管耗为___ C ________ O(a) (b) (c)16.设计一个输出功率为20W的功放电路，若用乙类互补对称功率放大，则每只功放管的最大允许功耗PCM至小应有b c(a) 8W (b) 4W (c) 2W17.乙类互补推挽功率放大电路中，若电源电压为VCC，放大管的饱和压降为U CES,那么放大管的最大管压降为b_°(a) (b) (c)18.乙类互补推挽功率放大电路中，流过放大管的最大电流为C 0(a) (b) (c)19.乙类互补推挽功率放大电路中的最大输出电压为b o(a) (b) (c)20.乙类互补推挽功率放大电路最大输出功率为b—。

基本放大电路的练习题及答案一、判断题1、(错误)根据功率放大电路中晶体管静态工作点在交流负载线上的位置不同，功率放大电路可分为两种。

2、(错误)电源电压为+12V 的OCL 电路，输出端的静态电压应该调整到6V 。

3、(正确)OTL 功率放大器输出端的静态电压应调整为电源电压的一半。

4．(错误)乙类功率放大器电源提供的功率与输出功率的大小无关。

二、选择题：（请将唯一正确选项的字母填入对应的括号内）1、根据功率放大电路中晶体管( A )在交流负载线上的位置不同，功率放大电路可分为3种。

A ．静态工作点B ．基极电流C ．集电极电压D ．集电极电流2、乙类功率放大器电源提供的功率( A )。

A ．随输出功率增大而增大B ．随输出功率增大而减小C ．与输出功率的大小无关D ．是一个设计者确定的恒定值3、甲类功率放大器电源提供的功率( D )。

A ．随输出功率增大而增大B ．随输出功率增大而减小C ．与输入功率的大小有关D ．是一个设计者确定的恒定值4、电源电压为+9V 的OCL 电路，输出端的静态电压应该调整到( D )V 。

A ．+9B ．一9C ．4．5D ．05、电源电压为12V 的OTL 电路，输出端的静态电压应该调整到( C )V 。

A ．12B ．9C ．6D ．0三、思考题1、按照静态工作点设置位置不同，可以将功率放大器的工作状态分为哪几种形式。

答：按照静态工作点设置位置不同，可以将功率放大器的工作状态可以分为甲类、乙类和甲乙类放大等形式。

2、什么是乙类互补对称功率放大电路？答：将静态工作点设置在放大区和截止区的交界处（BQ 0I =），静态时电流0CQ I ≈,在此工作状态下，输出信号只有输入信号的半个周期，另外半个周期被截止了。

在实际应用中，选用两个不同管型的三极管，在输入信号的正、负半周交替导通，然后在负载上合成一个完整的输出信号，称为乙类互补对称功率放大电路。

3、场效应管与晶体管的区别主要体现在哪几个方面？答：（1）场效应管是电压控制器件，它通过栅源电压来控制漏极电流；（2）场效应管的控制输入端电流极小，因此它的输入电阻（710～1510Ω）很大；（3）它是利用多数载流子导电，因此它的温度稳定性较好；（4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；（5）场效应管的抗辐射能力强；（6）由于它不存在杂乱运动的电子扩散引起的散粒噪声，所以噪声低。

放大电路练习题(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除2放大电路练习题1． 试判断下列各管子的管脚、管型和材料（各管均处于放大状态）。

判断下列各管子的管脚（各管均处于放大状态）。

2． 如图所示的放大电路，已知be r =1k Ω，求：（1） 计算电路的静态工作点；（2） 若要将CEQ V 调整为8V ，求b R 的阻值应调为多大（3） 计算交流参数o i v r r A ,,。

3 3．如图所示的放大电路中，晶体管的放大倍数β=60，be r =1k Ω，BEQ V =。

（1） 计算电路的静态工作点；（2） 若要将CEQ V 调整为6V ，求b R 的阻值应为多大（3） 计算交流参数o i v r r A ,,。

4．描述放大器对信号电压的放大能力，通常使用的性能指标是（） A ．电流放大倍数 B ．功率放大倍数C ．电流增益D ．电压放大倍数5．放大器的功率增益定义式为（ ）A ．iOp P P A = B ．p p A G lg 20=C ．iOp P P G lg 10= D ．u p A G lg 10=6．画放大电路的直流通路时应将电容器看作（ ）A ．开路B ．短路C ．电池组D ．断路7．．画放大电路的直流通路时应将直流电源看作（ ）4A ．开路B ．短路C ．电容器D ．断路8．在共射放大电路中，偏置电阻阻值增大，三极管的（ ）A ．CE V 减小B ．C I 减小 C ．C I 增大D ．b I 增大 9．放大器外接一负载电阻后，输出电阻将（ ）A ．增大B ．减小C ．不变D ．等于负载电阻10．放大倍数用对数形式来表示称为___________，其单位为___________。

11．用来衡量小信号放大器的性能，其主要指标有：___________，___________，___________，___________，___________。

3．高频功率放大器放大AM信号时，工作状态应选（ A ）A．欠压B．临界C．过压10．检波并经隔直电容后的信号成份有（ D ）A．调幅波、低频、直流B．等幅载波和上下边频C．等幅载波、低频、直流D．低频信号3．如图为某收音机的变频级，以下正确叙述是（ A ）A．电感三点式本机振荡电路B．双回路调谐放大器取出中频信号C．对接收信号构成共基放大电路D．以上说法都不对5．小信号调谐放大器主要用于无线通信系统的（B）A．发送设备B．接收设备C．发送设备、接收设备2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量5、图1-2所示电路为（ A ）电路A、集电极串馈电路B、集电极并馈电路C、基极串馈电路D、基极并馈电路图1-210、要求本振信号功率大，相互影响小，放大倍数大，宜采用（ A ）混频电路A、基极输入，发射极注入B、基极输入，基极注入C、发射极输入，基极注入D、发射极输入，发射极注入5．放大器的噪声系数N F是指（ A ）A．输入端的信噪比/输出端的信噪比B．输出端的信噪比/输入端的信噪比C．输入端的噪声功率/输出端的噪声功率D．输出端的噪声功率/输入端的噪声功率7．无线通信系统接收设备中的中放部分采用的是以下哪种电路（ A ）A．调谐放大器B．谐振功率放大器C．检波器D．鉴频器1. 频率在1.5—30MHz范围的短波主要依靠（C ）方式传播。

A 沿地面传播B 沿空间直线传播C 依靠电离层传播2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产生了周期性的起振和停振现象，这种现象称为（B ）。

A 频率占据B 间歇振荡C 寄生振荡5．下图所示框图的输入信号为ui(t)=uΩcosΩt,uc(t)=Uccosωct，则输出信号uo(t)是（C）A．AM波B．DSB波C．SSB波D．FM波2. 晶体管在工作高频时，其放大能力与低频工作时相比，放大能力（ B ）A 增大B 减小C 不变6、同步检波器和变频器都是由非线性器件和滤波器组成，但所用的滤波器有所不同，同步检波器所用的为（ A ），变频器所用的为（ C ）A 低通滤波器B 高通滤波器C 带通滤波器3、放大器工作在欠压状态，随着负载谐振电阻RP的增大而向临界状态过渡时, 放大器的交流输出电压Vcm将A 。

微习题一、单项选择题1. 在OTL功率放大电路中，负载电阻为4Ω，调节输入信号及电路工作状态，使输出为最大不失真信号，此时测得功放电路中点电压为6V，则输出功率为（）。

A．2.25W B. 4.5W C. 9W D. 18W2. 在双管乙类功率放大电路中，引起交越失真的原因是（）。

A．输入信号过大 B. 电源电压过高C. 功放管的基极静态电流为零D. 功放管的电流过大3. 下列既能克服交越失真，效率又较高的是（）功放。

A．甲类 B．乙类 C．丙类 D．甲乙类4. 甲乙类功放的最大输出功率为（）。

A．30% B. 35% C. 50% D. 78.5%二、判断题（对的打✓，错的划X）1.与甲类功率放大器相比，乙类互补推挽功率放大器的主要优点是效率较高。

（）2. OCL功放电路的输出耦合电容只用于信号输出。

（）（）3.为避免产生交越失真，OTL功放和OCL功放的功放管均工作在微导通状态。

4.甲乙类功率放大器的效率比甲类功率放大器和乙类功率放大器的效率都高。

（）三、填空题1. 静态工作点设置较高，在输入信号的整个周期内，功放管都导通并有电流流过，功放效率很低的是功放。

2.已知OTL功放电路的电源电压为 10V，电路正常工作时，其输出端静态电位为 V。

3.某OCL功率放大器，电源电压E c=12V,负载电阻R L=4Ω，则最大输出功率为 W。

参考答案：一、单项选择题1. B2. C3. D4. D二、判断题1.√2. X3.√4. X三、填空题1. 甲类2. 53. 18。
