家庭电路的进户线示意图(课堂PPT)
- 格式：ppt
- 大小：793.00 KB
- 文档页数：10
下载文档原格式
合集下载
图解家庭电路三根线：火线、零线、地线.pptx
火线
火线
大地
地线
地线：使用的是电器的最近点接地，对地 电位为零。 零线：最近接地点是在变电所或者供电的 变压 器处，对地男峯击定械廖籍
9
学海无涯
正常工作情况下，零 线、火线流经的是同奪緋 一回路，电流大小相同。
火线
火零
地线的电流只是负 载 由于绝缘不良而 产生 的漏电流。
地线
地线：是把用电器不带电的金 属外壳和大地接通，为了防止 电气设备外壳意外带电而造成 的人身危险。
及快条弓W大：fc修籍
6
学海无涯
特殊情况2
验电笔在两个孔上都亮, 一 样的亮度。
这种情况，如何判断零' 火线呢?
闭合开关, 灯不亮，将验电笔插进插座的两 孔均发光。
火线 零线—--
原因：进户零线断了。 如果进户的零线断路了，那就 很不 安全驻号■/物:修礬
7
学海无涯
8
学海无涯 零线与地线的接地点不同
学海无涯
图解家庭电路三根线：火线、零线、地线，姿势涨起来!
你知道插座上为什么有三个孔么？ 你知道这三个孔分别有什么作用么？ 你想知道家庭电路是怎样连接的么？
往下看！涨姿势！
1
学海无涯
线去哪里了:
火线: 来自发电厂。
零线: 是回线，一般要回到变 压
0: °地线:
器处接地。 是另铺设的一条保护线。
襟＞ 发电厂到变电站的输变电结构图:
成触电。—•…
火线220V
零线
4
学海无涯
5
学海无涯
这种情况，如何判断零' 火线呢?
这是由于三相负荷不平衡造成的。 中性线不接地系统，零线与大地有压差。
:" 液 ： 德A相
家庭电路的基本连线PPT课件
图8.5-5
第5页/共11页
“针对练习二”答案 4．2 入户零线断路 5．如图8.5-2 6．如图8.5-3 7．如图8.5-4
图8.5-2
图8.5-3
第6页/共11页
答图8.5-4
考点三：电路中电流过ห้องสมุดไป่ตู้的原因
【例3】家庭电路中保险丝被烧断，可能的原因( D )
A．电路中出现断路 B．电路中某盏灯的开关接触不良 C．保险丝选用的太粗 D．电路中同时使用的用电器的总功率过大 【分析】保险丝熔断是因为电流过大，造成电流过大的原因 有两个，一是发生短路，二是用电器总功率过大。
第7页/共11页
“针对练习三”答案 8．C 9．短路 用电器总功率过大 10．（1）越大 熔断电流是额定电流的两倍 （2）1.25
第8页/共11页
考点四：安全用电 【例4】（2013广东）如图8.5-10所示的几种现象中，符合
安全用电常识的是（ C ）
图8.5-10
【分析】测电笔在使用时手一定要接触笔尾的金属体；但不能接触笔尖 的金属体，这样会触电。连接电路时开关一定要接在火线上，这样确保 更换用电器时人的安全。大功率的用电器如果同时连在一个插座上，都 在工作时会造成通过插座的总电流太大，使插座的导线发热而损坏。
第9页/共11页
“针对练习四”答案 11．B 12．D 13．C 14．1000 ①
第10页/共11页
谢谢您的观看！
第11页/共11页
图8.5-1
第3页/共11页
“针对练习一”答案 1．C 2．断路 短路 正常 3．B
第4页/共11页
考点二：家庭电路的基本连线
【例2】（2014广州）图8.5-5甲是家用插线板.在乙图画出插
线板内部开关和两插座的连线，并接入家庭电路，要求：插线 板上的开关可同时控制两插座的通、断；开关接通时两插座都 能提供220V电压。 【分析】家庭电路连线，主要是开关先接在火线上，插座按 “左零右火上接地”连线。
第5页/共11页
“针对练习二”答案 4．2 入户零线断路 5．如图8.5-2 6．如图8.5-3 7．如图8.5-4
图8.5-2
图8.5-3
第6页/共11页
答图8.5-4
考点三：电路中电流过ห้องสมุดไป่ตู้的原因
【例3】家庭电路中保险丝被烧断，可能的原因( D )
A．电路中出现断路 B．电路中某盏灯的开关接触不良 C．保险丝选用的太粗 D．电路中同时使用的用电器的总功率过大 【分析】保险丝熔断是因为电流过大，造成电流过大的原因 有两个，一是发生短路，二是用电器总功率过大。
第7页/共11页
“针对练习三”答案 8．C 9．短路 用电器总功率过大 10．（1）越大 熔断电流是额定电流的两倍 （2）1.25
第8页/共11页
考点四：安全用电 【例4】（2013广东）如图8.5-10所示的几种现象中，符合
安全用电常识的是（ C ）
图8.5-10
【分析】测电笔在使用时手一定要接触笔尾的金属体；但不能接触笔尖 的金属体，这样会触电。连接电路时开关一定要接在火线上，这样确保 更换用电器时人的安全。大功率的用电器如果同时连在一个插座上，都 在工作时会造成通过插座的总电流太大，使插座的导线发热而损坏。
第9页/共11页
“针对练习四”答案 11．B 12．D 13．C 14．1000 ①
第10页/共11页
谢谢您的观看！
第11页/共11页
图8.5-1
第3页/共11页
“针对练习一”答案 1．C 2．断路 短路 正常 3．B
第4页/共11页
考点二：家庭电路的基本连线
【例2】（2014广州）图8.5-5甲是家用插线板.在乙图画出插
线板内部开关和两插座的连线，并接入家庭电路，要求：插线 板上的开关可同时控制两插座的通、断；开关接通时两插座都 能提供220V电压。 【分析】家庭电路连线，主要是开关先接在火线上，插座按 “左零右火上接地”连线。
人教版九级物理第十九章第1节家庭电路共53张PPT[可修改版ppt]
![人教版九级物理第十九章第1节家庭电路共53张PPT[可修改版ppt]](https://img.taocdn.com/s1/m/3c5c9f7ca8114431b90dd8b3.png)
• 电器名称 • 安装技术要求
• 开关和电灯 • 开关接火线，电灯 接零线
• 目的 • 开关断开后，电灯不带电
• 螺丝口灯泡 • 明处的插座
• 螺口灯头的外壳 （螺旋部分）接在 零线
• 高于地面1.8ｍ
• 三孔插座
• 有金属外壳 的家用电器
• 要有接地线（左零 右火中接地）
• 要有接地线
• 防止人们不小心接触到螺旋部 分触电
3、触电原因：由于跟地面不绝缘的人体直接或间接
地触摸到火线连通所造成的
4、触电的形式：
火线 零线
我来 帮你！
火线 零线
想给（救我1我穿），上单触绝线电缘鞋 或给我一张干燥的木凳吧
啊！ 电死我啦！
单线触电
有关触电的形式：
双线触电
火线 零线
（2）双线 触电
想救我， 快去断开电源！
国家规定的电器安装技术要求：
灯泡不亮，因为插座处断路。
巩固练习
1、家庭电路中从进户线到用电器间应装 总开关、电能表和熔断器，安装的正确顺
序（ A ）
A、电能表、总开关、熔断器 B、闸刀开关、电能表、熔断器 C、闸刀开关、熔断器、电能表 D、熔断器、总开关、电能表
2.下列关于测电笔使用正确的是（ B ）
No
A
B
220V
Ø 电灯及其开关的接法
控制电
接
灯的开关
零
应与电灯
线
串联，并
且要接在
火线上
接火线
电灯的开关接在零线和灯泡之间
电灯的开关接在火线和灯泡之间
插座、插头及漏电保护器
接地
接用电器 外壳
E
E
N
L
家庭电路的进户线示意图课件
在进户线路径上合适的位置安装电表，确 保电表安装牢固、水平、垂直，并留有足 够的空间方便读数和更换。
连接进户线
检查线路
将室外线路接入电表，并使用适当的绝缘 材料将进户线固定在电表上，确保线路连 接牢固、安全可靠。
在安装完成后，检查进户线是否连接正确 、牢固，确保没有短路、断路或接触不良 的情况。
进户线的维护要点
智能家居的应用场景与优势
应用场景
智能照明、智能安防、智能家电、智能窗帘、智能环境监测 等。
优势
提高生活品质、节约能源、提高安全系数、方便管理等。
智能家居的发展趋势与挑战
发展趋势
随着技术的不断进步和消费者需求的 不断提升，智能家居将向更加智能化 、个性化、便捷化的方向发展。
挑战
如何保证数据安全和隐私保护、如何 提高设备兼容性和互操作性、如何降 低成本和提高普及率等。
按敷设方式分类
根据敷设方式的不同，进户线可以分为架空进户线和埋地进户线。架空 进户线一般采用钢绞线或铝绞线，而埋地进户线则采用电缆或穿管敷设 的导线。
03 进户线的安装与维护
进户线的安装步骤
确定进户线的路径
安装电表
根据家庭电路布局和室外线路情况，确定 进户线的路径，并确保线路安全、经济、 合理。
进户线故障的排查与处理
检查线路连接
检查进户线的连接处是 否牢固，是否有接触不 良的情况，如有需要重
新连接。
检查线路绝缘
检查电表
检查进户线的绝缘层是 否有破损或老化的情况， 如有需要更换相应的线
路。
检查电表是否正常工作， 如有问题及时更换或维
修。
检查外部线路
如进户线故障与外部线 路有关，应联系供电部
门进行检查和维修。
1.6家庭用电(PPT课件(初中科学)34张)
电能表上有__4___根导线与
其连接，如何连接？ 1,3进;2,4出
220V 30(100)A 的意义：
正常使用时电压为220伏， 额定电流为30安，允许通 过的最大电流为100安。
单位：度或千瓦·时（KW·H）
12
34
思考：
• 家庭电路中电流过 大原因是什么？
电路出现短路 接入过多的用电器
3.保护装置
4.保险丝的额定电流通常等于或稍大于电路中 正常电流。
讨论：
如果选用的保险丝额定电流值 太大或太小会怎样？
选用的保险丝额定电流太大，电流超过 允许值时保险丝也不会烧断，失去保险 作用；
保险丝额定电流太小，电流稍有增大保 险丝就会烧断，造成经常无故停电。
练一练
现已知小明家里各用电器工作时的电流 值如下：一台电脑：1 A，所有电灯:总 0.8A,空调:7A冰箱:0.5A,电视机:0.5A,
当电流过大时，它的工作顺序是 BDAC 。 A.锁簧装置脱开 B.电流过大，双层金属片发热过多 C.接触点断开 D.双层金属片曲折，触动锁簧装置
空气自动开关：
当电路由于短路等原因，导致电流过大时，电磁 铁磁性变强，吸引衔铁的力变大，使衔铁转动， 闸刀在弹力作用下自动开启，切断电路，起到保 险作用。
作用：保护家庭电路，避免火灾产生。 保护装置可分为两种，分别为闸刀开 关与熔断器的组合和断路器。
熔断器
类型
封闭管式熔断器
敞开插入式熔断器
保险丝位置 封闭在玻璃管内 装在盒盖上 当电路中电流过大时，保险丝会自
工作原理 动熔断，切断电源
思考
• 从熔断器的工作原理上看， 起到关键性作用的是什么？
如何选择保险丝？
结合以下问题，阅读书本p28
其连接，如何连接？ 1,3进;2,4出
220V 30(100)A 的意义：
正常使用时电压为220伏， 额定电流为30安，允许通 过的最大电流为100安。
单位：度或千瓦·时（KW·H）
12
34
思考：
• 家庭电路中电流过 大原因是什么？
电路出现短路 接入过多的用电器
3.保护装置
4.保险丝的额定电流通常等于或稍大于电路中 正常电流。
讨论：
如果选用的保险丝额定电流值 太大或太小会怎样？
选用的保险丝额定电流太大，电流超过 允许值时保险丝也不会烧断，失去保险 作用；
保险丝额定电流太小，电流稍有增大保 险丝就会烧断，造成经常无故停电。
练一练
现已知小明家里各用电器工作时的电流 值如下：一台电脑：1 A，所有电灯:总 0.8A,空调:7A冰箱:0.5A,电视机:0.5A,
当电流过大时，它的工作顺序是 BDAC 。 A.锁簧装置脱开 B.电流过大，双层金属片发热过多 C.接触点断开 D.双层金属片曲折，触动锁簧装置
空气自动开关：
当电路由于短路等原因，导致电流过大时，电磁 铁磁性变强，吸引衔铁的力变大，使衔铁转动， 闸刀在弹力作用下自动开启，切断电路，起到保 险作用。
作用：保护家庭电路，避免火灾产生。 保护装置可分为两种，分别为闸刀开 关与熔断器的组合和断路器。
熔断器
类型
封闭管式熔断器
敞开插入式熔断器
保险丝位置 封闭在玻璃管内 装在盒盖上 当电路中电流过大时，保险丝会自
工作原理 动熔断，切断电源
思考
• 从熔断器的工作原理上看， 起到关键性作用的是什么？
如何选择保险丝？
结合以下问题，阅读书本p28
19.1家庭电路ppt课件
16
6. 电能表为什么要接在最前面的干路上而不是接 在某一支路上？
电能表要测量用户消耗的所有电能，所以要接 在干路上。 7. 开关与灯泡是怎么连接的？插座与灯泡之间又 是怎么连接的？ 开关与所控制的灯泡之间是串联的，插座后面 要接上用电器，所以它与灯泡之间是并联……
17
装置名称 进户线 电能表 总开关 保险盒 插座
4
3．保险装置 ① 作用： 电路中电流过大时，保险丝熔断，自 动切断电路，起到保护作用。
② 材料：由电阻率较大、熔点较低的铅锑合金制成。
③ 注意：选用合适规格的保险丝,不能用铜丝 或者铁丝代替。
插入式保险盒
保险丝
5
3．保险装置 现在新建居民楼电路中的保险装置一般采用空
气开关，空气开关安装在电能表后，当电路中的电 流过大时，空气开关自动断开，切断电路，俗称跳 闸。
试电笔的正确使用！
9
错误的使用方法
10
2．用电器与零线、火线的连接 （1）各用电器（插座）并联在电路中。 （2）控制用电器的开关要与用电器串联，接在
火线和用电器之间。
11
三、三线插头和漏电保护器
1．三线插头
左零右火中接地
三孔插座
三脚插头
左零右火中接壳ຫໍສະໝຸດ 12接线方式火线
零线
接地
两孔插座
三孔插座
13
空气开关
6
二、火线和零线
220 V
220 V
0V
如何辨别火线和零线？
火线 零线
大地
用试电笔！
试电笔
7
二、火线和零线
1．试电笔 （1）作用：辨别火线和零线。
（2）构造： 弹簧 氖管
电阻
笔尾金属体
6. 电能表为什么要接在最前面的干路上而不是接 在某一支路上？
电能表要测量用户消耗的所有电能，所以要接 在干路上。 7. 开关与灯泡是怎么连接的？插座与灯泡之间又 是怎么连接的？ 开关与所控制的灯泡之间是串联的，插座后面 要接上用电器，所以它与灯泡之间是并联……
17
装置名称 进户线 电能表 总开关 保险盒 插座
4
3．保险装置 ① 作用： 电路中电流过大时，保险丝熔断，自 动切断电路，起到保护作用。
② 材料：由电阻率较大、熔点较低的铅锑合金制成。
③ 注意：选用合适规格的保险丝,不能用铜丝 或者铁丝代替。
插入式保险盒
保险丝
5
3．保险装置 现在新建居民楼电路中的保险装置一般采用空
气开关，空气开关安装在电能表后，当电路中的电 流过大时，空气开关自动断开，切断电路，俗称跳 闸。
试电笔的正确使用！
9
错误的使用方法
10
2．用电器与零线、火线的连接 （1）各用电器（插座）并联在电路中。 （2）控制用电器的开关要与用电器串联，接在
火线和用电器之间。
11
三、三线插头和漏电保护器
1．三线插头
左零右火中接地
三孔插座
三脚插头
左零右火中接壳ຫໍສະໝຸດ 12接线方式火线
零线
接地
两孔插座
三孔插座
13
空气开关
6
二、火线和零线
220 V
220 V
0V
如何辨别火线和零线？
火线 零线
大地
用试电笔！
试电笔
7
二、火线和零线
1．试电笔 （1）作用：辨别火线和零线。
（2）构造： 弹簧 氖管
电阻
笔尾金属体
家庭电路PPT课件(人教版)
第十九章 生活用电
第一节 家庭电路
导入新课
讲授新课
课堂小结
随堂训练
导入新课 视察与思考 要安装家庭电路,你该准备些什么材料呢?
1、知道家庭电路的组成和连接方法 2、知道家庭电路中各元件的作用 3、知道试电笔的作用及其使用方法 4、知道三线插头和漏电保护器及其工 作原理
§ 19.1家庭电路
一、家庭电路的组成
由进户线、电能表、总开关、保险装置、 用电器、导线等组成。
讲授新课 家庭电路中“家庭成员”的自我介绍： 1.进户线： 我是家庭电路中的电源，由低压 供电线路供给，我有两个成员， 零线 火线 一个叫火线，另一个叫零线。火 线和地之间有220伏的电压，零 线和地之间没有电压，火线和零 线之间有220伏的电压。
讲授新课 视察与思考
为什么手触笔尾金属体时氖管会发光，而人不 会触电呢？ 因为笔尖金属体接触火线时，220V的电压加在 测电笔和人体构成的串联电路上，通过氖管和 人体的电流约为220V/1000000Ω =0.00022A=0.22mA，这个电流可以使氖管 发光，但对人体是没有危害的。
2．用电器与零线、火线的连接
部分国家市电电压和频率
国家
电压／V 频率／Hz
美国、加拿大
120
50
日本
110
50，60
英国、澳大利亚
240
50
法国、德国、意大利、奥地
利、西班牙、希腊、荷兰、
220
50
中国、泰国
俄罗斯、瑞典
120，127， 220
50
韩国
100
60
挪威、新西兰、新加坡
230
50
家庭电路中“家庭成员”的自我介绍： 2．电能表
第一节 家庭电路
导入新课
讲授新课
课堂小结
随堂训练
导入新课 视察与思考 要安装家庭电路,你该准备些什么材料呢?
1、知道家庭电路的组成和连接方法 2、知道家庭电路中各元件的作用 3、知道试电笔的作用及其使用方法 4、知道三线插头和漏电保护器及其工 作原理
§ 19.1家庭电路
一、家庭电路的组成
由进户线、电能表、总开关、保险装置、 用电器、导线等组成。
讲授新课 家庭电路中“家庭成员”的自我介绍： 1.进户线： 我是家庭电路中的电源，由低压 供电线路供给，我有两个成员， 零线 火线 一个叫火线，另一个叫零线。火 线和地之间有220伏的电压，零 线和地之间没有电压，火线和零 线之间有220伏的电压。
讲授新课 视察与思考
为什么手触笔尾金属体时氖管会发光，而人不 会触电呢？ 因为笔尖金属体接触火线时，220V的电压加在 测电笔和人体构成的串联电路上，通过氖管和 人体的电流约为220V/1000000Ω =0.00022A=0.22mA，这个电流可以使氖管 发光，但对人体是没有危害的。
2．用电器与零线、火线的连接
部分国家市电电压和频率
国家
电压／V 频率／Hz
美国、加拿大
120
50
日本
110
50，60
英国、澳大利亚
240
50
法国、德国、意大利、奥地
利、西班牙、希腊、荷兰、
220
50
中国、泰国
俄罗斯、瑞典
120，127， 220
50
韩国
100
60
挪威、新西兰、新加坡
230
50
家庭电路中“家庭成员”的自我介绍： 2．电能表
关于家庭电路 (2)课件
笔尖金属体
电阻 氖管
弹簧 笔尾金属体 塑料笔杆
4
氖管发光的是 火 线。
5
测电笔工作原理
2、电能表：
电能表上有__4___ 根导线与其连接， 如何连接？
1,3进;2,4出
12
34
7
3、总开关：电源线
（1）闸刀开关的作用
接通和切断电路， 便于更换电器或维修设备
（2）闸刀开关安装时的应该怎样放 置?
现实生活中人们常常用空气开关代替 总开关和保险设施
火线 零线
13
14
➢电灯及其开关的接法 开关控制 火 线
控制电灯 的开关应与 电灯 联串，并 且要接在 线上火
开关接在火 线与灯泡之 间
接火线
15
插座
插头
固定式插座
移动式插座 三脚式插头
接零线
接地
接火线 接用电部分
接外壳 接用电器
17
4.插座分为两孔插座和2)
2
1、进户线
1.端线俗称火线,符号L , 中性线俗称零线,符号N , 保护接地线俗称接地线,符号E
2.火线与零线之间电压为220 V , 火线与地之间电压为220V , 零线与地之间电压为0V.
3.低压:1000 V以下的电压. 高压:1000 V和1000 V以上 的电压
3
接线规则:左零右火上地
有金属外壳的用电器一定要接地,接 地线与用电器的金属外壳相连,使用 三孔插座.
5.开关与电灯接线规则:火线进开关, 零线进电灯,灯泡的螺旋套接零线.
18
触电
mA
mA
家庭电路的安装
安装口诀： 火线零线并排走 零线直接进灯座 火线接进熔断器 再过开关进灯座
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
30
电源线 探究1: 电源线要怎么 接入闸刀开关？
结论： 务必使电源线连 在静触头上。 电源线
31
电源线
探究2: 闸刀开关安装时
的应该怎样放置?
结论：
静触头一定
要在上边，切不
可倒装
电源线 32
（2）闸刀开关的安装方法： ①务必使电源线连在静触头上。 ②静触头一定要在上边， 切不 可倒装
33
熔 断 器
34
2、熔断器
（1）作用：当电路中的电流过大时， 保险丝会自动熔断，切断电路
（2）保险丝的材料： 由电阻率大、熔点低的合金制成
（3）规格：用保险丝的额定电流来表示
（4）选用原则：选用保险丝时，应 使它的额定电流等于或稍大于电路中 的最大正常工作电流
(为什么？）
35
管 式 保 险 丝
36
返回
如果选用的保险丝额定电流值太大或太小 会怎样？
19
ቤተ መጻሕፍቲ ባይዱ
下面铭牌字样表示什么意思？
20
21
如何读数？
两个月的读 数相减表示 一个月消耗
的电能。
已知上个月的读数是2259度 则这个月用了多少电?
2292度 - 2259度=33度 22
了解部分国家和地区市 电压和频率。
23
1、家庭电路的组成按连接顺序是
进户线、 导线、电能表、，
，闸刀开关、熔断器、
26
• 1、进户线的电压是
伏。
• 2、电能表上有几根导线与其连接，如何连 接？
• 3、家用电器用的插座与电灯之间是并联还 是串联？这样连接有什么好处？
27
2。20。v
进
电
户
能
线
表
闸刀开关
熔断器
.. 插座
火线 零线
开 关
电灯
更换电器或维修设备怎么办?
28
闸 刀 开 关
29
三、闸刀开关和熔断器 1、闸刀开关 （1）闸刀开关的作用是接通 和切断电源，便于更换电器 或维修设备
正常情况下，双金属片是平直的，电路的接 触点闭合，电流正常通过；当电流过大时， 双金属片被过度加热，发生弯曲，使接触 点在弹簧拉力作用下被断开，电路切断， 从而起到电路过载或短路时保护作用。
41
家庭电路中电灯和开关的安装原则. 电灯的开关要先接到火线上，另一端要和
灯相串联，灯的另一端要和零线相接
开关为什么要先接在火线上？
因为灯在开关断开后仍然和火线接通，人脚踩大地，火 线和大地间有220伏的电压，所以人会触电。开关要先 接在火线上，这样做是为了安全。
42
封 闭 管 式 熔 断 器
43
1,3进;2,4出
12
34
17
电能表的
铭牌
“220V ， 5(10)A” 字 样是什么 意思？
“1200r／ kWh”字样 表示什么 意思？
18
电能表上标有“220V， 5(10)A” 的字样表示：正常使用电压为 220伏，标定电流为5安，最大允 许电流为10安
电能表上的“1200r／kWh”字 样表示消耗每千瓦时的电功，电 能表转动1 200转.
闸刀开关、熔断器、插座、
灯座和开关等
进电 户能 线、 表
熔 灯座和开关 断 器
插座 5
家庭电路的进户线示意图
其中接地的那根电线是零线，它与
地之间没有电压（0伏）；另一根 是火线，它与地(和零线)之间有 220V的电压。
火线
用户
低压供电电源
220V
零线
接地
6
正常情况下接触到地线是安 全的，而接触到火线则是非 常危险的，那单独凭借眼睛， 你能不能辨认出哪根线是火 线？
39
请你露一手： 晚上你在家做作业，突然，
保险丝熔断了，你首先要做什么？
（5）电路中的电流过大的原因 ①电路中用电器总功率过大 ②发生短路： 即两根电源线（火线和零线）直接连通
40
[创新题] 你家要更换保险盒上的保险丝，
要求保险丝的额定电流是5安。 可你手边只有额定电流为1安、2安 和3安三种规格的保险丝，怎么办呢？
3、家用电器用的插座与电灯之间 是并联
家用电器使用时如何计算电？
14
2。20。v
进
电
户
能
线
表
闸刀开关
熔断器
.. 插座
火线 零线
开 关
电灯
15
安装它 起什么 作用?
（二）电能表
电能表示用来测 量用户在一定时 间内消耗多少电 能的装置
它装在什么位 电能表要装在家
置上?
庭电路的干路上.
16
电能表的连接
太大：不能起到保护作用 太小：频繁更换，十分不方便
37
大电流不仅会损坏电器，严重时会引起火灾
38
某同学家里由于
???
用电不当，经常烧断
保险丝，一气之下，他找了一根
铜丝代替保险丝接上结果这“保险丝”
真的没有烧坏，你觉得他这样做妥当
吗？为什么？
不行，因为铁丝、铜丝在电流 过大时不熔断，起不到保险的作用。 （该行为千万不能试）
我们在日常生
活中离不开电
你知道是怎样
由供电线路接
用来给电灯，电视 来的吗？
机，电冰箱等各种
用电器供电的电路
是家庭电路。
1
第6节.家庭电路
2
同学们,观察过你 家里的电路是如何
分布的吗？
3
2。20。v
进
电
户
能
线
表
闸刀开关
熔断器
.. 插座
火线 零线
开 关
电灯 4
一、家庭电路的组成：
进户线、 导线、电能表、
7
测电笔
（1）构造 ①笔尖金属体 ②电阻
③氖管
④弹簧
⑤笔尾金属体
螺旋刀式 钢笔式 怎样正确使用测电笔8 ?
（2）使用方法： 手接触笔尾金属 体，电线接触笔 尖金属体， 触火线—— 氖管发光， 触零线—— 氖管不发光
9
10
用测电笔会触电吗？
• 测电笔的原理： 火线与人所站的大地之间存在电 压，而大电阻和氖管的电阻比人 体电阻大很多，所以大部分电压 加在了大电阻和氖管上，使氖管 发光 .
2。20。v
进
电
户
能
线
表
闸刀开关
熔断器
.. 插座
火线 零线
开 关
电灯
44
能用铜丝或铁丝代替保险丝吗？
铜丝或铁丝的熔点高，一般不会熔断，容易发 生事故。
45
家里有三只灯标有：“220V 5A”， 应选用额定电流是多大的保险丝？
46
熔断器应装在火线上还是零线上？ 为什么？
47
断路器工作原理
48
11
• 家庭电路电压U=220V, • 各种电器使用时应怎样
联接?为什么?
12
并联. 原因是 ①任何一个家用电器 的通和 断,都不能影响其他家用电器 ②可以保证在正常情况下每个 家用电器上的电压都是220V
13

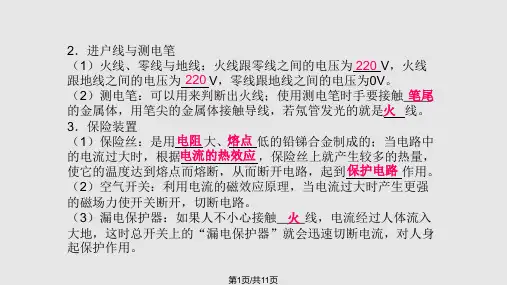

二、进户线、火线和零线 1、进户线分 火线和零线 火线和零线之间的电压为 220伏. 2、辨别火线和零线可用 测电笔
。
插座、灯座和开关等
24
2、家庭电路中的两根电线，一根 叫 零 线，另一根叫 火 线。
火线和零线之间有220V的电压，零
线和地之间电压为 0 。
低压供电电源
火线
用户
220V
接地
零线
25
3、 测电笔是用来辨别 火 线 和 零 线的，手应该接触 笔尾的 金属体 ，笔尖接触 一根电线，如果氖管发光， 表示接触的是 火 线,否则 是 零 线。
电源线 探究1: 电源线要怎么 接入闸刀开关？
结论： 务必使电源线连 在静触头上。 电源线
31
电源线
探究2: 闸刀开关安装时
的应该怎样放置?
结论：
静触头一定
要在上边，切不
可倒装
电源线 32
（2）闸刀开关的安装方法： ①务必使电源线连在静触头上。 ②静触头一定要在上边， 切不 可倒装
33
熔 断 器
34
2、熔断器
（1）作用：当电路中的电流过大时， 保险丝会自动熔断，切断电路
（2）保险丝的材料： 由电阻率大、熔点低的合金制成
（3）规格：用保险丝的额定电流来表示
（4）选用原则：选用保险丝时，应 使它的额定电流等于或稍大于电路中 的最大正常工作电流
(为什么？）
35
管 式 保 险 丝
36
返回
如果选用的保险丝额定电流值太大或太小 会怎样？
19
ቤተ መጻሕፍቲ ባይዱ
下面铭牌字样表示什么意思？
20
21
如何读数？
两个月的读 数相减表示 一个月消耗
的电能。
已知上个月的读数是2259度 则这个月用了多少电?
2292度 - 2259度=33度 22
了解部分国家和地区市 电压和频率。
23
1、家庭电路的组成按连接顺序是
进户线、 导线、电能表、，
，闸刀开关、熔断器、
26
• 1、进户线的电压是
伏。
• 2、电能表上有几根导线与其连接，如何连 接？
• 3、家用电器用的插座与电灯之间是并联还 是串联？这样连接有什么好处？
27
2。20。v
进
电
户
能
线
表
闸刀开关
熔断器
.. 插座
火线 零线
开 关
电灯
更换电器或维修设备怎么办?
28
闸 刀 开 关
29
三、闸刀开关和熔断器 1、闸刀开关 （1）闸刀开关的作用是接通 和切断电源，便于更换电器 或维修设备
正常情况下，双金属片是平直的，电路的接 触点闭合，电流正常通过；当电流过大时， 双金属片被过度加热，发生弯曲，使接触 点在弹簧拉力作用下被断开，电路切断， 从而起到电路过载或短路时保护作用。
41
家庭电路中电灯和开关的安装原则. 电灯的开关要先接到火线上，另一端要和
灯相串联，灯的另一端要和零线相接
开关为什么要先接在火线上？
因为灯在开关断开后仍然和火线接通，人脚踩大地，火 线和大地间有220伏的电压，所以人会触电。开关要先 接在火线上，这样做是为了安全。
42
封 闭 管 式 熔 断 器
43
1,3进;2,4出
12
34
17
电能表的
铭牌
“220V ， 5(10)A” 字 样是什么 意思？
“1200r／ kWh”字样 表示什么 意思？
18
电能表上标有“220V， 5(10)A” 的字样表示：正常使用电压为 220伏，标定电流为5安，最大允 许电流为10安
电能表上的“1200r／kWh”字 样表示消耗每千瓦时的电功，电 能表转动1 200转.
闸刀开关、熔断器、插座、
灯座和开关等
进电 户能 线、 表
熔 灯座和开关 断 器
插座 5
家庭电路的进户线示意图
其中接地的那根电线是零线，它与
地之间没有电压（0伏）；另一根 是火线，它与地(和零线)之间有 220V的电压。
火线
用户
低压供电电源
220V
零线
接地
6
正常情况下接触到地线是安 全的，而接触到火线则是非 常危险的，那单独凭借眼睛， 你能不能辨认出哪根线是火 线？
39
请你露一手： 晚上你在家做作业，突然，
保险丝熔断了，你首先要做什么？
（5）电路中的电流过大的原因 ①电路中用电器总功率过大 ②发生短路： 即两根电源线（火线和零线）直接连通
40
[创新题] 你家要更换保险盒上的保险丝，
要求保险丝的额定电流是5安。 可你手边只有额定电流为1安、2安 和3安三种规格的保险丝，怎么办呢？
3、家用电器用的插座与电灯之间 是并联
家用电器使用时如何计算电？
14
2。20。v
进
电
户
能
线
表
闸刀开关
熔断器
.. 插座
火线 零线
开 关
电灯
15
安装它 起什么 作用?
（二）电能表
电能表示用来测 量用户在一定时 间内消耗多少电 能的装置
它装在什么位 电能表要装在家
置上?
庭电路的干路上.
16
电能表的连接
太大：不能起到保护作用 太小：频繁更换，十分不方便
37
大电流不仅会损坏电器，严重时会引起火灾
38
某同学家里由于
???
用电不当，经常烧断
保险丝，一气之下，他找了一根
铜丝代替保险丝接上结果这“保险丝”
真的没有烧坏，你觉得他这样做妥当
吗？为什么？
不行，因为铁丝、铜丝在电流 过大时不熔断，起不到保险的作用。 （该行为千万不能试）
我们在日常生
活中离不开电
你知道是怎样
由供电线路接
用来给电灯，电视 来的吗？
机，电冰箱等各种
用电器供电的电路
是家庭电路。
1
第6节.家庭电路
2
同学们,观察过你 家里的电路是如何
分布的吗？
3
2。20。v
进
电
户
能
线
表
闸刀开关
熔断器
.. 插座
火线 零线
开 关
电灯 4
一、家庭电路的组成：
进户线、 导线、电能表、
7
测电笔
（1）构造 ①笔尖金属体 ②电阻
③氖管
④弹簧
⑤笔尾金属体
螺旋刀式 钢笔式 怎样正确使用测电笔8 ?
（2）使用方法： 手接触笔尾金属 体，电线接触笔 尖金属体， 触火线—— 氖管发光， 触零线—— 氖管不发光
9
10
用测电笔会触电吗？
• 测电笔的原理： 火线与人所站的大地之间存在电 压，而大电阻和氖管的电阻比人 体电阻大很多，所以大部分电压 加在了大电阻和氖管上，使氖管 发光 .
2。20。v
进
电
户
能
线
表
闸刀开关
熔断器
.. 插座
火线 零线
开 关
电灯
44
能用铜丝或铁丝代替保险丝吗？
铜丝或铁丝的熔点高，一般不会熔断，容易发 生事故。
45
家里有三只灯标有：“220V 5A”， 应选用额定电流是多大的保险丝？
46
熔断器应装在火线上还是零线上？ 为什么？
47
断路器工作原理
48
11
• 家庭电路电压U=220V, • 各种电器使用时应怎样
联接?为什么?
12
并联. 原因是 ①任何一个家用电器 的通和 断,都不能影响其他家用电器 ②可以保证在正常情况下每个 家用电器上的电压都是220V
13
二、进户线、火线和零线 1、进户线分 火线和零线 火线和零线之间的电压为 220伏. 2、辨别火线和零线可用 测电笔
。
插座、灯座和开关等
24
2、家庭电路中的两根电线，一根 叫 零 线，另一根叫 火 线。
火线和零线之间有220V的电压，零
线和地之间电压为 0 。
低压供电电源
火线
用户
220V
接地
零线
25
3、 测电笔是用来辨别 火 线 和 零 线的，手应该接触 笔尾的 金属体 ，笔尖接触 一根电线，如果氖管发光， 表示接触的是 火 线,否则 是 零 线。
