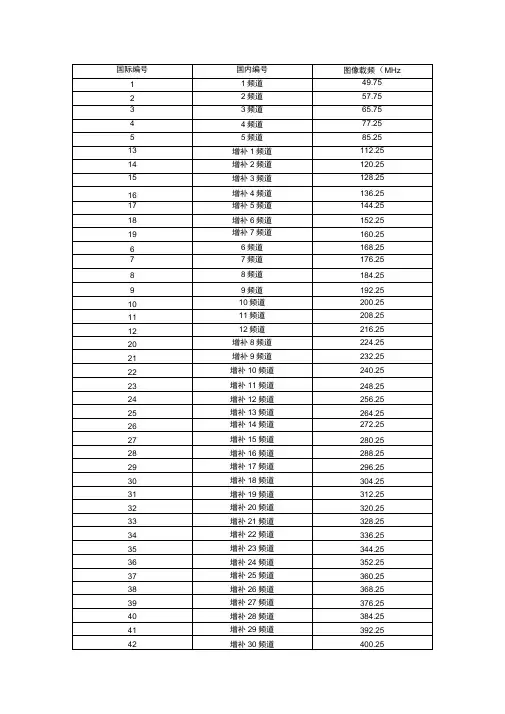

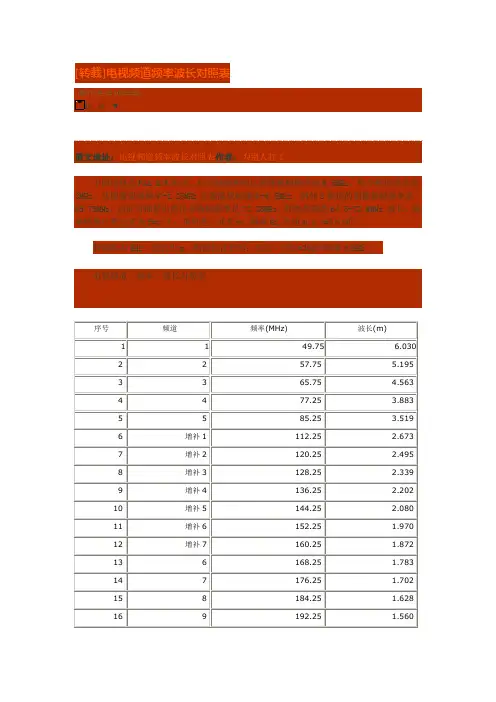

调制器频道和频率对照表1

Two Point Modulation一.IntroductionFM调制就是指用声音信号对载波波形的频率参数进行控制，使载波信号带有声音信息。

调频是指让高频振荡的频率随着音频信号大小而变化，常用的调频方式为：1.直接调频；2.间接调频。

1.直接调制这种方法一般用调制电压直接控制振荡器的振荡频率，使振荡频率f(t)按调制电压的规律变化。

在LC振荡器中，采用的是变容二极管实现直接调频，其电路简单，性能良好，以成为目前最广泛采用的调频电路之一，在实现线性调频的要求下，可以获的最大的频偏，但缺点就是频率稳定度差，在许多场合需要采取稳频措施或对晶体振荡进行调制。

因此延伸出来两点调制，一路音频去调变容管，另一路音频去调参考晶振。

2.间接调制通常是先将调制信号积分，然后在对载波进行调相，间接调制时，调制器与振荡器是分开的，对振荡器的影响小，频率稳定度高，但设备复杂。

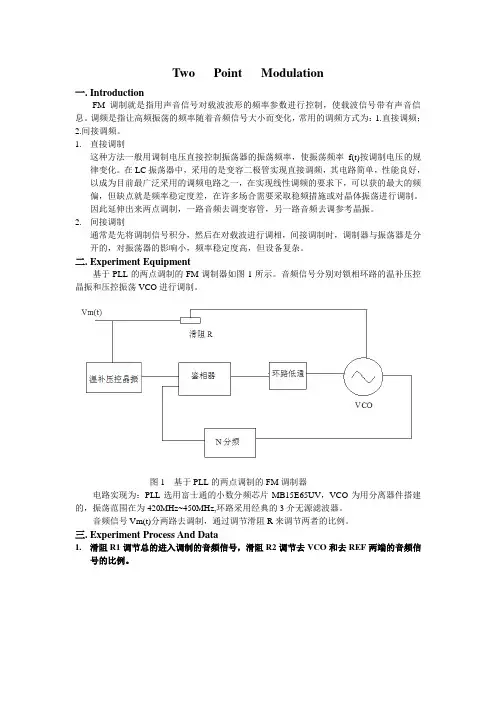

二.Experiment Equipment基于PLL的两点调制的FM调制器如图1所示。

音频信号分别对锁相环路的温补压控晶振和压控振荡VCO进行调制。

图1 基于PLL的两点调制的FM调制器电路实现为：PLL选用富士通的小数分频芯片MB15E65UV，VCO为用分离器件搭建的，振荡范围在为420MHz~450MHz,环路采用经典的3介无源滤波器。

音频信号Vm(t)分两路去调制，通过调节滑阻R来调节两者的比例。

三.Experiment Process And Data1.滑阻R1调节总的进入调制的音频信号，滑阻R2调节去VCO和去REF两端的音频信号的比例。

Audio Frequency Signal图2 测试电路一输入音频信号的频率f=1KHz，幅度为3000mV，调节滑动变阻器，使其产生3KHz的频偏，并取该点做为参考点进行测试，测试结果入下表1。

(载波频率为425.00MHz)图3 随输入音频信号的频率产生的频偏的变化 从图中可以看出：1.低频部分偏离零点大，高频部分偏离小。

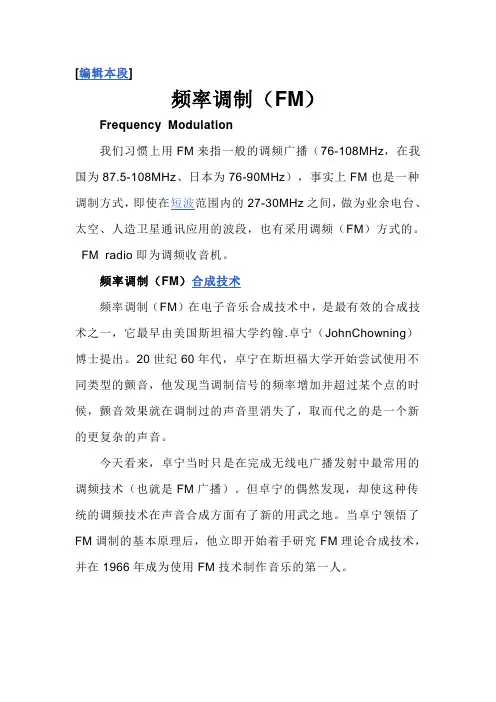

[编辑本段]频率调制（FM）Frequency Modulation我们习惯上用FM来指一般的调频广播（76-108MHz，在我国为87.5-108MHz、日本为76-90MHz），事实上FM也是一种调制方式，即使在短波范围内的27-30MHz之间，做为业余电台、太空、人造卫星通讯应用的波段，也有采用调频（FM）方式的。

FM radio即为调频收音机。

频率调制（FM）合成技术频率调制（FM）在电子音乐合成技术中，是最有效的合成技术之一，它最早由美国斯坦福大学约翰.卓宁（JohnChowning）博士提出。

20世纪60年代，卓宁在斯坦福大学开始尝试使用不同类型的颤音，他发现当调制信号的频率增加并超过某个点的时候，颤音效果就在调制过的声音里消失了，取而代之的是一个新的更复杂的声音。

今天看来，卓宁当时只是在完成无线电广播发射中最常用的调频技术（也就是FM广播）。

但卓宁的偶然发现，却使这种传统的调频技术在声音合成方面有了新的用武之地。

当卓宁领悟了FM调制的基本原理后，他立即开始着手研究FM理论合成技术，并在1966年成为使用FM技术制作音乐的第一人。

适合收听欣赏调频的收音机基本原理音频信号的改变往往是周期性的，一个最容易理解音频调制技术的范例是小提琴和揉弦，揉弦通过手指和手腕在琴弦上快速颤动，使琴弦的长度发生快速变化，从而最终影响小提琴声音的柔和度。

与“FM无线电波”相同，“FM合成理论”同样也有着发音体（载体）和调制体两个元素。

发音体或称载波体，是实际发出声音的频率振荡器；调制体或称调制器，负责调整变化载波所产生出来的声音。

载波频率、调制体频率以及调制数值大小，是影响FM合成理论的重要因素。

最基本的FMinstrument包括两个正弦曲线振荡器，一个是稳定不变的载波频率fc（CarrierFrequnecy）振荡器；一个是调制频率fm（ModulationFrequency）振荡器。

载波频率被加在调制振荡器的输出上。

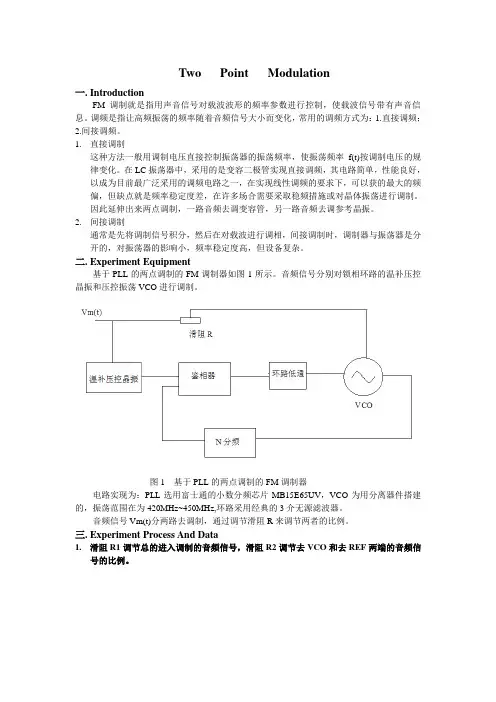

Two Point Modulation一.IntroductionFM调制就是指用声音信号对载波波形的频率参数进行控制，使载波信号带有声音信息。

调频是指让高频振荡的频率随着音频信号大小而变化，常用的调频方式为：1.直接调频；2.间接调频。

1.直接调制这种方法一般用调制电压直接控制振荡器的振荡频率，使振荡频率f(t)按调制电压的规律变化。

在LC振荡器中，采用的是变容二极管实现直接调频，其电路简单，性能良好，以成为目前最广泛采用的调频电路之一，在实现线性调频的要求下，可以获的最大的频偏，但缺点就是频率稳定度差，在许多场合需要采取稳频措施或对晶体振荡进行调制。

因此延伸出来两点调制，一路音频去调变容管，另一路音频去调参考晶振。

2.间接调制通常是先将调制信号积分，然后在对载波进行调相，间接调制时，调制器与振荡器是分开的，对振荡器的影响小，频率稳定度高，但设备复杂。

二.Experiment Equipment基于PLL的两点调制的FM调制器如图1所示。

音频信号分别对锁相环路的温补压控晶振和压控振荡VCO进行调制。

图1 基于PLL的两点调制的FM调制器电路实现为：PLL选用富士通的小数分频芯片MB15E65UV，VCO为用分离器件搭建的，振荡范围在为420MHz~450MHz,环路采用经典的3介无源滤波器。

音频信号Vm(t)分两路去调制，通过调节滑阻R来调节两者的比例。

三.Experiment Process And Data1.滑阻R1调节总的进入调制的音频信号，滑阻R2调节去VCO和去REF两端的音频信号的比例。

Audio Frequency Signal图2 测试电路一输入音频信号的频率f=1KHz，幅度为3000mV，调节滑动变阻器，使其产生3KHz的频偏，并取该点做为参考点进行测试，测试结果入下表1。

(载波频率为425.00MHz)图3 随输入音频信号的频率产生的频偏的变化 从图中可以看出：1.低频部分偏离零点大，高频部分偏离小。
