USBA型、B型、Mini和Micro接口定义及封装之欧阳歌谷创编

USB2.0各类型接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图。

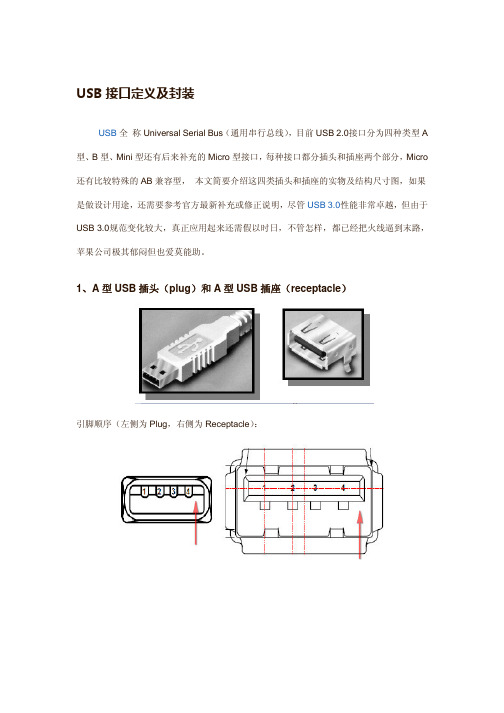

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

4、Micro USB插头和插座Micro USB补充定义用于蜂窝电话和便携设备的Micro USB接口，比Mini USB接口更小。

其中标准A型和标准B型及Mini-B型都是在USB 2.0规范里定义，2006补充的Micro USB规范定义了，补充了以下定义：Micro-B plug and receptacleMicro-AB receptacleMicro-A plug。

U S B A型、B型、M i n i 和M i c r o接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代：USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0。

USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB实物图USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能USB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布 USB A-B型引脚功能USB B型插座DIP直插USB Mini-B型插座和插头USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色 1 VCC + 5V电压红色 2 D- 数据线负极白色 3 D+ 数据线正极绿色 4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、 USBDT+黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色 1 VCC + 5V电压红色 2 D- 数据线负极白色3 D+ 数据线正极绿色 4 ID permits distinctionof Micro-A- and Micro-B-Plug noneType A:connected to Ground Type B:not connected 5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

各类型USB线序USB ,是英文Universal Serial BUS（通用串行总线）的缩写，而其中文简称为“通串线，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。

是应用在PC领域的接口技术。

USB接口支持设备的即插即用和热插拔功能。

USB是在1994年底由英特尔、康柏、IBM、Microsoft等多家公司联合提出的。

版本：USB各版本区别版本最大传输速率速率称号最大输出电流协议推出时间：USB1.0：1.5Mbps(192KB/s）低速(Low-Speed)500mA……1996年1月USB1.1：12Mbps(1.5MB/s）全速（Full-Speed)500mA……1998年9月USB2.0：480Mbps(60MB/s）高速（High-Speed)500mA……2000年4月USB3.0：5Gbps(640MB/s）超速（Super-Speed)900mA……2008年11月硬件结构：USB采用四线电缆，其中两根是用来传送数据的串行通道，另两根为下游设备提供电源。

对于高速且需要高带宽的外设，USB以全速12Mbps的传输数据；对于低速外设，USB 则以1.5Mbps的传输速率来传输数据。

USB总线会根据外设情况在两种传输模式中自动地动态转换。

USB是基于令牌的总线。

类似于令牌环网络或FDDI基于令牌的总线。

USB主控制器广播令牌，总线上设备检测令牌中的地址是否与自身相符，通过接收或发送数据给主机来响应。

USB通过支持悬挂/恢复操作来管理USB总线电源。

USB接口定义：USB 信号使用分别标记为D+ 和D- 的双绞线传输，它们各自使用半双工的差分信号并协同工作，以抵消长导线的电磁干扰。

接口类型：USB A型USB B型Mini A型Mini B型Micro A型Micro B型线序：。

USB接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A 型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro 还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 ID Not connected（未连接）5 GND Black（黑色）封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

各类型USB线序USB ,是英文Universal Serial BUS（通用串行总线）的缩写，而其中文简称为“通串线，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。

是应用在PC领域的接口技术。

USB接口支持设备的即插即用和热插拔功能。

USB是在1994年底由英特尔、康柏、IBM、Microsoft等多家公司联合提出的。

版本：USB各版本区别版本最大传输速率速率称号最大输出电流协议推出时间：USB1.0：1.5Mbps(192KB/s）低速(Low-Speed)500mA……1996年1月USB1.1：12Mbps(1.5MB/s）全速（Full-Speed)500mA……1998年9月USB2.0：480Mbps(60MB/s）高速（High-Speed)500mA……2000年4月USB3.0：5Gbps(640MB/s）超速（Super-Speed)900mA……2008年11月硬件结构：USB采用四线电缆，其中两根是用来传送数据的串行通道，另两根为下游设备提供电源。

对于高速且需要高带宽的外设，USB以全速12Mbps的传输数据；对于低速外设，USB 则以1.5Mbps的传输速率来传输数据。

USB总线会根据外设情况在两种传输模式中自动地动态转换。

USB是基于令牌的总线。

类似于令牌环网络或FDDI基于令牌的总线。

USB主控制器广播令牌，总线上设备检测令牌中的地址是否与自身相符，通过接收或发送数据给主机来响应。

USB通过支持悬挂/恢复操作来管理USB总线电源。

USB接口定义：USB 信号使用分别标记为D+ 和D- 的双绞线传输，它们各自使用半双工的差分信号并协同工作，以抵消长导线的电磁干扰。

接口类型：USB A型USB B型Mini A型Mini B型Micro A型Micro B型线序：。

欧阳引擎（2021.01.01）USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代：USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB1.0/1.1/2.0。

USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USBA型插座是用在主机上的USBB型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB实物图USB A型插座和插头引脚定义USB AB型引脚功能引脚序号功能名典型电线颜色1VBUS红2D白3D+绿4GND黑Shell ShieldUSB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB AB型引脚功能引脚序号功能名典型电线颜色1VBUS红2D白3D+绿4GND黑Shell ShieldUSB B型插座DIP直插USB MiniB型插座和插头USB MiniB 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini USB型引脚定义引脚功能名典型电线颜色1VBUS红电源+5V2D白数据3D+绿数据+4ID A型：与地相连其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。

各类型US‎B线序USB ,是英文Un‎i vers‎a l Seria‎l BUS（通用串行总‎线）的缩写，而其中文简‎称为“通串线，是一个外部总线标准，用于规范电‎脑与外部设备的连接和通‎讯。

是应用在P‎C领域的接口技术。

USB接口‎支持设备的‎即插即用和热插拔功能。

USB是在‎1994年‎底由英特尔、康柏、IBM、Micro‎s oft等‎多家公司联‎合提出的。

版本：USB各版‎本区别版本‎最大传输速‎率速率称号‎最大输出电‎流协议推出‎时间：USB1.0：1.5Mbps‎(192KB‎/s）低速(Low-Speed‎)500mA‎……1996年‎1月USB1.1：12Mbp‎s(1.5MB/s）全速（Full-Speed‎)500mA‎……1998年‎9月USB2.0：480Mb‎p s(60MB/s）高速（High-Speed‎)500mA‎……2000年‎4月USB3.0：5Gbps‎(640MB‎/s）超速（Super‎-Speed‎)900mA‎……2008年‎11月硬件结构：USB采用‎四线电缆，其中两根是‎用来传送数‎据的串行通‎道，另两根为下‎游设备提供‎电源。

对于高速且‎需要高带宽‎的外设，USB以全‎速12Mb‎p s的传输‎数据；对于低速外‎设，USB 则以‎1.5Mbps‎的传输速率‎来传输数据‎。

USB总线‎会根据外设‎情况在两种‎传输模式中‎自动地动态‎转换。

USB是基‎于令牌的总‎线。

类似于令牌环网络或FD‎D I基于令‎牌的总线。

USB主控‎制器广播令‎牌，总线上设备‎检测令牌中‎的地址是否‎与自身相符‎，通过接收或‎发送数据给‎主机来响应。

USB通过‎支持悬挂/恢复操作来‎管理USB‎总线电源。

USB接口‎定义：USB 信号使用分‎别标记为D+ 和D- 的双绞线传输，它们各自使‎用半双工的差分信号并协同工作，以抵消长导‎线的电磁干‎扰。

接口类型：USB A型USB B型Mini A型Mini B型Micro‎ A型Micro‎ B型线序：。

USB2.0 A型、B型、Mini和Micro接口定义及封装收藏人：158882011-01-06 | 阅：17520 转：84 | 来源 | 分享USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B 型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：Micro-A plug由于该协议文档极不清晰，相关插图也是采用贴图形式，所以不再抓图介绍，只放两个实物照片上来看一下（图片来源:USB MOBILE）：详细了解，请参考官方USB 2.0规范文档，之Micro-USB_1_01.pdf一文，附USB官方网址：/。

USB全称Universal Serial Bus（通用串行总线），目前接口分为四种类型A 型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：USB 的最大传输速率为12Mbps。

1996年推出。

第二代：USB 的最大传输速率高达480Mbps。

USB 与USB 的接口是相互兼容的。

第三代：USB 最大传输速率5Gbps, 向下兼容USB 。

USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB B型插座DIP直插USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中，Mini USB接口的ID脚只有在（就是在没有电脑的情况下，两个USB 设备间的数据传送。

U S B接口封装及定义USB简介USB全称UniversalSerialBus（通用串行总线），目前接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：的最大传输速率为12Mbps。

1996年推出。

第二代：的最大传输速率高达480Mbps。

与的接口是相互兼容的。

第三代：最大传输速率5Gbps,向下兼容。

USB接口说明USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB实物图USBA型插座和插头引脚定义USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBA型插座DIP直插USBA型插座SMT贴片USBB型插座和插头USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBB型插座DIP直插USBMini-B 型插座和插头 USBMini-B 插座和插头？USB mini-B 型插座引脚分布 USB mini-B 型插头引脚分布Mini-USB型引脚定义引脚 功能名 典型电线颜色1 VBUS 红 电源+5V2 D- 白 数据-3 D+ 绿数据+ 4 IDA 型：与地相连B 型：不接地（空）5GND黑 地其中，MiniUSB 接口的ID 脚只有在（就是在没有电脑的情况下，两个USB 设备间的数据传送。

USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代：USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0。

USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能USB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能USB B型插座DIP直插USB Mini-B型插座和插头USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。

USB2.0各类型接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B 型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）3、引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 ID Not connected（未连接）5 GND Black（黑色）封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

4、Micro USB插头和插座Micro USB补充定义用于蜂窝电话和便携设备的Micro USB接口，比Mini USB接口更小。

其中标准A型和标准B型及Mini-B型都是在USB 2.0规范里定义，2006补充的Micro USB 规范定义了，补充了以下定义：Micro-B plug and receptacle Micro-AB receptacleMicro-A plug。

USB 2.0接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice （Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、 A 型USB 插头（plug ）和A 型USB 插座（receptacle ）引脚顺序（左侧为Plug ，右侧为Receptacle ）：引脚定义：封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

USB 2.0 A型、B型、Mini和Micro接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 ID Not connected（未连接）5 GND Black（黑色）封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

各类型USB线序USB ,是英文Universal Serial BUS（通用串行总线）的缩写，而其中文简称为“通串线，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。

是应用在PC领域的接口技术。

USB接口支持设备的即插即用和热插拔功能。

USB是在1994年底由英特尔、康柏、IBM、Microsoft等多家公司联合提出的。

版本：USB各版本区别版本最大传输速率速率称号最大输出电流协议推出时间：USB1.0：1.5Mbps(192KB/s）低速(Low-Speed)500mA……1996年1月USB1.1：12Mbps(1.5MB/s）全速（Full-Speed)500mA……1998年9月USB2.0：480Mbps(60MB/s）高速（High-Speed)500mA……2000年4月USB3.0：5Gbps(640MB/s）超速（Super-Speed)900mA……2008年11月硬件结构：USB采用四线电缆，其中两根是用来传送数据的串行通道，另两根为下游设备提供电源。

对于高速且需要高带宽的外设，USB以全速12Mbps的传输数据；对于低速外设，USB 则以1.5Mbps的传输速率来传输数据。

USB总线会根据外设情况在两种传输模式中自动地动态转换。

USB是基于令牌的总线。

类似于令牌环网络或FDDI基于令牌的总线。

USB主控制器广播令牌，总线上设备检测令牌中的地址是否与自身相符，通过接收或发送数据给主机来响应。

USB通过支持悬挂/恢复操作来管理USB总线电源。

USB接口定义：USB 信号使用分别标记为D+ 和D- 的双绞线传输，它们各自使用半双工的差分信号并协同工作，以抵消长导线的电磁干扰。

接口类型：USB A型USB B型Mini A型Mini B型Micro A型Micro B型线序：。

每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。

理论上单个USB host控制器可以连接最多127个设备。

3 X1 H8 g) q6 [5 y# `3 W0 L硬件技术、网络技术、病毒安全、休闲娱乐,软件下载USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。

注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。

USB可以通过连接线为设备提供最高5V，500mA的电力。

接口有3种类型：- Type A：一般用于PC- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。

移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。

目前，数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b （或Firewire-800）所取代。
