火电厂工艺过程

冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。

如图 1 所示的火电厂为例，锅炉会将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。

经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。

这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。

在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。

前一循环为锅炉中水的循环，后一循环为冷却水的循环。

冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气。

用这种冷却方式的称为湿式冷却塔（简称湿塔）。

湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度。

但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。

这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。

缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。

干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。

干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。

2．2 蒸发耗损量当冷却回水和空气接触而产生作用，把其水温降时，部分水蒸发会引起冷却回水之损耗，而其损耗量和入塔空气的湿球温度及流量有关，以数学表达式作如下说明：令：进水温度为T1℃，出水温度为T2℃，湿球温度为Tw，则*：R=T1-T2 （℃）------------（1）式中：R：冷却水的温度差，对单位水量即是冷却的热负荷或制冷量Kcal/h对式（1）可推论出水蒸发量的估算公式*：E=（R/600）×100% ------------ （2）式中：E----当温度下降R℃时的蒸发量，以总循环水量的百分比表示%，600-----考虑了各种散热因素之后确定之常数。

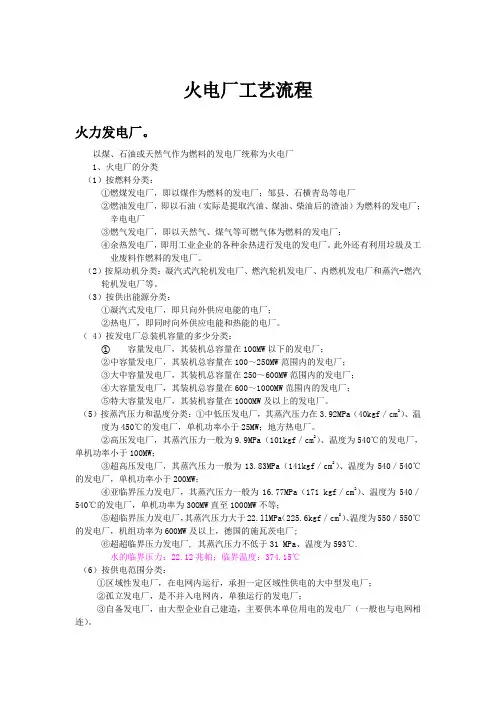

火电厂工艺流程火力发电厂。

以煤、石油或天然气作为燃料的发电厂统称为火电厂1、火电厂的分类（1）按燃料分类：①燃煤发电厂，即以煤作为燃料的发电厂；邹县、石横青岛等电厂②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂；辛电电厂③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂；④余热发电厂，即用工业企业的各种余热进行发电的发电厂。

此外还有利用垃圾及工业废料作燃料的发电厂。

（2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。

（3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂；②热电厂，即同时向外供应电能和热能的电厂。

（ 4）按发电厂总装机容量的多少分类：①容量发电厂，其装机总容量在100MW以下的发电厂；②中容量发电厂，其装机总容量在100～250MW范围内的发电厂；③大中容量发电厂，其装机总容量在250～600MW范围内的发电厂；④大容量发电厂，其装机总容量在600～1000MW范围内的发电厂；⑤特大容量发电厂，其装机容量在1000MW及以上的发电厂。

（5）按蒸汽压力和温度分类：①中低压发电厂，其蒸汽压力在3.92MPa（40kgf／cm2）、温度为450℃的发电厂，单机功率小于25MW；地方热电厂。

②高压发电厂，其蒸汽压力一般为9.9MPa（101kgf／cm2）、温度为540℃的发电厂，单机功率小于100MW；③超高压发电厂，其蒸汽压力一般为13.83MPa（141kgf／cm2）、温度为540／540℃的发电厂，单机功率小于200MW；④亚临界压力发电厂，其蒸汽压力一般为16.77MPa（171 kgf／cm2）、温度为540／540℃的发电厂，单机功率为30OMW直至1O00MW不等；⑤超临界压力发电厂，其蒸汽压力大于22.llMPa（225.6kgf／cm2）、温度为550／550℃的发电厂，机组功率为600MW及以上，德国的施瓦茨电厂;⑥超超临界压力发电厂, 其蒸汽压力不低于31 MPa、温度为593℃.水的临界压力：22.12兆帕；临界温度：374.15℃（6）按供电范围分类：①区域性发电厂，在电网内运行，承担一定区域性供电的大中型发电厂；②孤立发电厂，是不并入电网内，单独运行的发电厂；③自备发电厂，由大型企业自己建造，主要供本单位用电的发电厂（一般也与电网相连）。

发电工艺流程的组成
发电工艺流程主要由燃料系统、锅炉系统、汽轮机系统、发电机系统等组成。
发电工艺流程的流程
燃料在锅炉中燃烧产生蒸汽，蒸汽通过管道进入汽轮机，驱动汽轮机转动，进 而驱动发电机进行发电。
主要设备及功能介绍
燃料系统
燃料系统主要包括燃料储存设备、燃 料输送设备、燃料控制设备等，负责
提供燃料并控制燃料的供应量。
锅炉的构造与工作原理
锅炉构造
锅炉主要由锅筒、水 冷壁、过热器、省煤 器等组成。
锅筒功能
锅筒是锅炉中最重要 的部分，它储存着饱 和蒸汽，并对其进行 加热。
水冷壁作用
水冷壁是锅炉的第二 大部件，它的主要作 用是吸收炉膛内的热 量，将水加热成饱和 蒸汽。
过热器功能
过热器的主要功能是 将饱和蒸汽加热成过 热蒸汽，提高蒸汽的 温度和压力。
汽轮机系统
汽轮机系统主要包括汽轮机、凝汽器 、除氧器等设备，负责将蒸汽转化为 旋转动能，并驱动发电机进行发电。
锅炉系统
锅炉系统主要包括锅炉本体、水系统 、烟气系统等，负责将燃料燃烧产生 的热能转化为蒸汽。
发电机系统
发电机系统主要包括发电机、励磁机 等设备，负责将旋转动能转化为电能 。
04
锅炉系统与蒸汽动力流程
03
汽轮机系统与发电工艺流程
汽轮机的构造与工作原理
汽轮机的构造
汽轮机主要由转动部分和固定部分组成。转动部 分包括转子和叶片，固定部分包括汽缸、喷嘴、 隔板、轴承等。
汽轮机的工作原理
蒸汽通过喷嘴进入汽轮机，经过叶片的引导，将 蒸汽的动能转化为转子的旋转动能，从而驱动发 电机进行发电。
发电工艺流程的组成与流程
省煤器功能
省煤器的主要功能是 将烟气中的余热加热 进入锅炉的水，提高 水的温度，减少锅炉 的能耗。

火电厂脱硫脱硝工艺流程火电厂脱硫脱硝工艺流程一、工艺概述1、脱硫火电厂脱硫工艺主要是通过三种常用的技术来实现，分别是：石灰石吸收法、泡沫吸收法和氧化还原法。

1）石灰石吸收法：该方法是利用石灰石对烟气中的硫化物进行吸收，将硫从烟气中吸收，从而实现烟气的脱硫，其原理是将石灰石放入烟气中，当烟气经过石灰石后，硫化物就会与石灰石反应，形成溶解在水中的硫酸盐，最后经过脱除池的处理，将硫酸盐从水中脱除，从而实现对烟气的脱硫。

2）泡沫吸收法：该方法是利用泡沫的吸收作用，将烟气中的硫化物吸收，从而实现烟气的脱硫。

其原理是将特殊的泡沫浆料放入烟气中，当烟气经过泡沫浆料后，硫化物就会被泡沫吸收，最后经过处理，将硫从泡沫浆料中抽除出来，从而实现对烟气的脱硫。

3）氧化还原法：该方法是通过利用氧化剂和还原剂对烟气中的硫化物进行氧化还原，从而将硫从烟气中氧化成二氧化硫，然后通过脱除池脱除，从而实现对烟气的脱硫。

2、脱硝火电厂脱硝工艺主要是利用活性炭吸收法来实现，该方法是将活性炭放入烟气中，当烟气经过活性炭后，氮氧化物就会被活性炭吸收，最后经过处理，将氮氧化物从活性炭中抽除出来，从而实现对烟气的脱硝。

二、工艺流程1、烟气的处理火电厂脱硫脱硝工艺的起始就是烟气的处理，将烟气进行对流、分离、净化处理，以达到烟气含有的硫化物和氮氧化物的含量达到规定的要求。

2、石灰石吸收法将烟气和石灰石混合后进入吸收塔，当烟气经过石灰石后，硫化物就会与石灰石反应，形成溶解在水中的硫酸盐，最后经过脱除池的处理，将硫酸盐从水中脱除，从而实现对烟气的脱硫。

3、泡沫吸收法将特殊的泡沫浆料放入烟气中，当烟气经过泡沫浆料后，硫化物就会被泡沫吸收，最后经过处理，将硫从泡沫浆料中抽除出来，从而实现对烟气的脱硫。

4、氧化还原法将氧化剂和还原剂放入烟气中，当烟气经过氧化剂和还原剂后，硫化物就会被氧化成二氧化硫，然后通过脱除池脱除，从而实现对烟气的脱硫。

5、活性炭吸收法将活性炭放入烟气中，当烟气经过活性炭后，氮氧化物就会被活性炭吸收，最后经过处理，将氮氧化物从活性炭中抽除出来，从而实现对烟气的脱硝。
