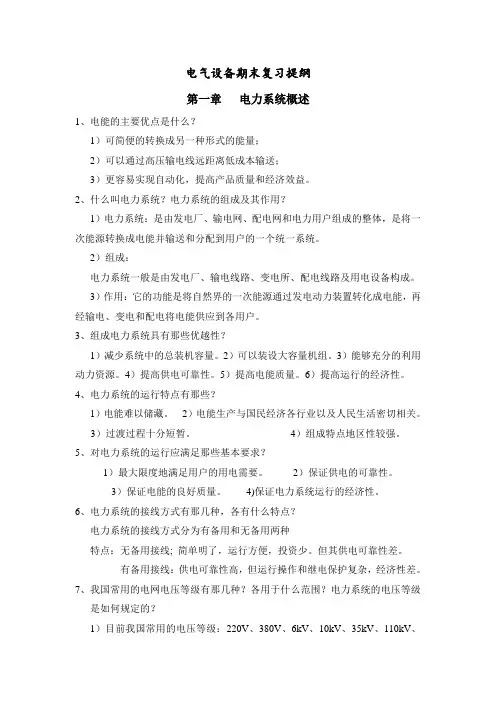

电气设备期末复习提纲第一章电力系统概述1、电能的主要优点是什么？1）可简便的转换成另一种形式的能量；2）可以通过高压输电线远距离低成本输送；3）更容易实现自动化，提高产品质量和经济效益。
2、什么叫电力系统？电力系统的组成及其作用？1）电力系统：是由发电厂、输电网、配电网和电力用户组成的整体，是将一次能源转换成电能并输送和分配到用户的一个统一系统。
2）组成：电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。
3）作用：它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输电、变电和配电将电能供应到各用户。
3、组成电力系统具有那些优越性？1）减少系统中的总装机容量。
2）可以装设大容量机组。
3）能够充分的利用动力资源。
4）提高供电可靠性。
5）提高电能质量。
6）提高运行的经济性。
4、电力系统的运行特点有那些？1）电能难以储藏。
2）电能生产与国民经济各行业以及人民生活密切相关。
3）过渡过程十分短暂。
4）组成特点地区性较强。
5、对电力系统的运行应满足那些基本要求？1）最大限度地满足用户的用电需要。
2）保证供电的可靠性。
3）保证电能的良好质量。
4)保证电力系统运行的经济性。
6、电力系统的接线方式有那几种，各有什么特点？电力系统的接线方式分为有备用和无备用两种特点：无备用接线; 简单明了，运行方便，投资少。
但其供电可靠性差。
有备用接线：供电可靠性高，但运行操作和继电保护复杂，经济性差。
7、我国常用的电网电压等级有那几种？各用于什么范围？电力系统的电压等级是如何规定的？1）目前我国常用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV、1000KV。
2）通常将35kV及35kV以上的电压线路称为送电线路。
10kV及其以下的电压线路称为配电线路。
将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。
我国规定安全电压为36V、24V、12V三种。

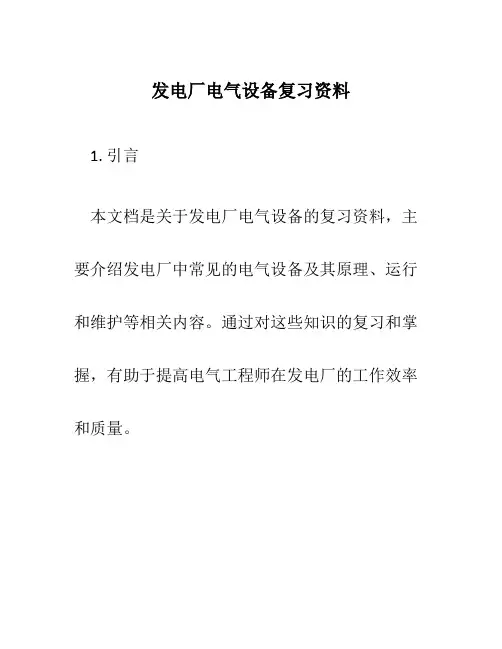

发电厂电气设备复习资料1. 引言本文档是关于发电厂电气设备的复习资料，主要介绍发电厂中常见的电气设备及其原理、运行和维护等相关内容。
通过对这些知识的复习和掌握，有助于提高电气工程师在发电厂的工作效率和质量。
2. 发电厂电气设备概述发电厂的电气设备包括发电机、变压器、开关设备、保护设备等。
这些设备在发电厂中起着至关重要的作用，对于发电厂的正常运行和电网的稳定性具有重要影响。
本节将对这些设备进行概述，并介绍其基本原理和分类。
2.1 发电机2.1.1 基本原理发电机是将机械能转化为电能的设备。
其基本原理是利用电磁感应现象，通过转子和定子之间的相对运动来产生电势。
本小节将介绍发电机的基本原理和工作原理。
2.1.2 分类根据不同的工作原理和结构特点，发电机可以分为交流发电机和直流发电机两种。
本小节将对这两种发电机进行分类和介绍。
2.2 变压器2.2.1 基本原理变压器是将电能从一种电压等级转换为另一种电压等级的设备。
其基本原理是利用电磁感应现象，在变压器的两个线圈之间通过磁场来实现电能转换。
本小节将介绍变压器的基本原理和工作原理。
根据不同的结构和用途，变压器可以分为功率变压器、配电变压器和特殊变压器等。
本小节将对这些变压器进行分类和介绍。
2.3 开关设备2.3.1 开关原理开关设备是用来控制和保护电气设备的重要装置。
其基本原理是利用电磁、电气或机械的作用，实现电路的开关和控制。
本小节将介绍不同类型的开关设备的工作原理和应用。
开关设备根据用途和工作特点可以分为刀闸、真空断路器、隔离开关和负荷开关等。
本小节将对这些开关设备进行分类和介绍。
2.4 保护设备2.4.1 保护原理保护设备是用来检测电气设备异常状态并采取措施保护设备的装置。
其基本原理是通过对电气参数的监测和信号处理，实现对设备的保护。
本小节将介绍常见的保护原理和保护装置的工作原理。
2.4.2 分类保护设备可以根据所保护的设备类型分为发电机保护、变压器保护、线路保护和电容器保护等。

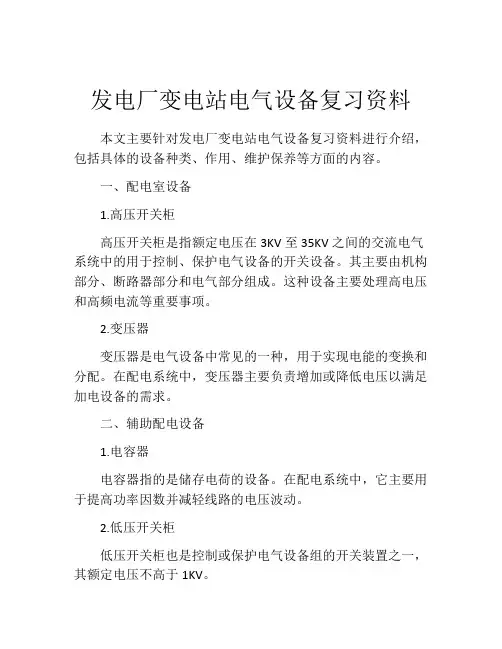

发电厂变电站电气设备复习资料本文主要针对发电厂变电站电气设备复习资料进行介绍，包括具体的设备种类、作用、维护保养等方面的内容。
一、配电室设备1.高压开关柜高压开关柜是指额定电压在3KV至35KV之间的交流电气系统中的用于控制、保护电气设备的开关设备。
其主要由机构部分、断路器部分和电气部分组成。
这种设备主要处理高电压和高频电流等重要事项。
2.变压器变压器是电气设备中常见的一种，用于实现电能的变换和分配。
在配电系统中，变压器主要负责增加或降低电压以满足加电设备的需求。
二、辅助配电设备1.电容器电容器指的是储存电荷的设备。
在配电系统中，它主要用于提高功率因数并减轻线路的电压波动。
2.低压开关柜低压开关柜也是控制或保护电气设备组的开关装置之一，其额定电压不高于1KV。
3.配电箱配电箱是用来集中分配电能的设备。
在配电系统中，它通常与消费电力密切相关。
三、维护保养为确保发电厂变电站电气设备的正常运行，必须定期进行维护保养。
具体操作如下：1.开展日常检查，及时处理异常的电路和设备。
2.定期检查电气设备，记录检查结果。
3.积极清理配电设备及其周边的灰尘和污垢。
4.进行电气设备的内、外规定性检查，防止电路内的漏电或电击事故发生。
5.擦拭配电设备，使其始终保持干净。
6.检查配电设备的连接器，确保密封良好。
7.配电设备安装完后，进行必要的走线和封装工作。
8.设备使用寿命到期后，及时进行更换维护工作。
最后，为了保障平稳的能源供应，电气设备操作专业人员必须具备一定的电气技术知识和实践技能，以保证他们能够有效、高效地操作各种电气设备。

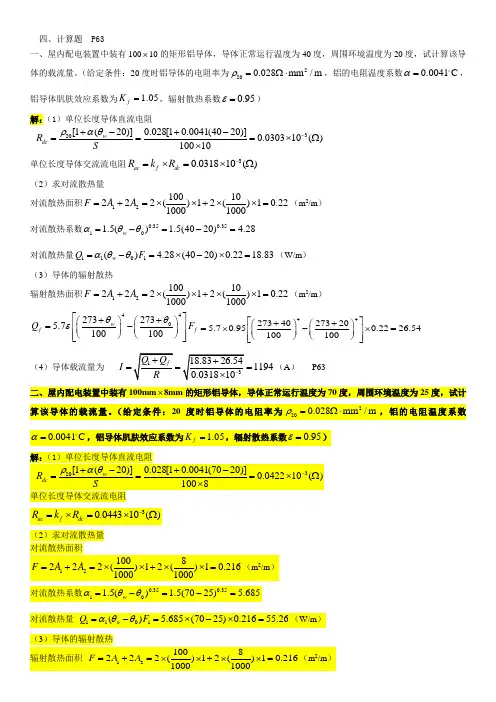

四、计算题 P63一、屋内配电装置中装有100⨯10的矩形铝导体，导体正常运行温度为40度，周围环境温度为20度，试计算该导体的载流量。
（给定条件：20度时铝导体的电阻率为2200.028mm /m ρ=Ω⋅，铝的电阻温度系数0.0041C α=，铝导体肌肤效应系数为 1.05f K =，辐射散热系数0.95ε=） 解：（1）单位长度导体直流电阻 320[1(20)]0.028[10.0041(4020)]0.030310()10010w dc R Sραθ-+-+-===⨯Ω⨯单位长度导体交流流电阻30.031810()ac f dc R k R -=⨯=⨯Ω （2）求对流散热量对流散热面积1210010222()12()10.2210001000F A A =+=⨯⨯+⨯⨯=（m 2/m ） 对流散热系数0.350.35101.5()1.5(4020) 4.28w αθθ=-=-= 对流散热量1101() 4.28(4020)0.2218.83w Q F αθθ=-=⨯-⨯=（W/m ） （3）导体的辐射散热辐射散热面积1210010222()12()10.2210001000F A A =+=⨯⨯+⨯⨯=（m 2/m ） 4402732735.7100100w f f Q F θθε⎡⎤++⎛⎫⎛⎫=-⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦4427340273205.70.950.2226.54100100⎡⎤++⎛⎫⎛⎫=⨯-⨯=⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦（4）导体载流量为 1194I ===（A ） P63 二、屋内配电装置中装有100mm ⨯8mm 的矩形铝导体，导体正常运行温度为70度，周围环境温度为25度，试计算该导体的载流量。
（给定条件：20度时铝导体的电阻率为2200.028mm /m ρ=Ω⋅，铝的电阻温度系数0.0041C α=，铝导体肌肤效应系数为 1.05f K =，辐射散热系数0.95ε=）30.044310()ac f dc R k R -=⨯=⨯Ω对流散热系数0.350.35101.5()1.5(7025) 5.685w αθθ=-=-= 对流散热量 1101() 5.685(7025)0.21655.26w Q F αθθ=-=⨯-⨯=（W/m ）三、某发电机端电压为10.5kV ，额定电流为1500A ，装有2×（100×8）mm 2矩形铝导线，短路电流28I ''=kA ，20I ∞=kA 。
复习发电厂电气部分份电气工程是电力发电厂最关键的部分之一，它的稳定性和可靠性直接影响着发电厂的运行效率和生产量。
因此，在发电厂的运行过程中，对电气部分进行复习是非常必要的。
本文将针对发电厂电气部分的复习进行详细解析。
一、电气部分复习的主要内容1. 发电机系统发电机是发电厂的核心设备之一，其稳定性和可靠性直接影响发电厂的电力输出。
在复习发电机系统时，需要关注以下内容：发电机的接线方式，发电机的定子和转子电气参数，发电机的保护系统，发电机的空气冷却系统及其检测。
2. 输电系统输电系统是发电厂将电力输送到远处的重要系统。
对于输电系统的复习，需要关注以下内容：高压开关柜、变压器、电缆、保护装置等的运行情况，保持适当的温度、压力和电压水平。
3. 配电系统配电系统是将发电机生成的电力分配到各个消费者的系统。
复习配电系统需要关注以下内容：配电线路的连接方式、变电器的运行参数、电缆的运行状况、保护装置的操作情况等。
4. 自动化系统自动化系统在电力生产中发挥着重要作用。
对于自动化系统的复习，需要关注以下内容：控制系统和监测系统的功能和性能，系统连通性的测试，功能和数据采集的日志记录系统，以及系统错误检测和诊断。
二、电气部分的复习方法1. 系统性复习对于发电厂电气部分的复习，最好是系统性分析，只有了解每个系统之间的关系，才能全面、深入地了解整体的情况。
可以使用各种手段进行系统性复习，比如画草图，或者检查系统的流程图等来分析系统之间的关系。
2. 数据测量通过数据测量来了解发电厂电气部分的情况是非常必要的。
这包括对发电机、变压器、电缆和保护装置等的电气参数的检查。
可以使用各种工具进行测量，比如万用表和数字化测试仪等。
3. 保养检查通过进行保养检查来了解电气设备的状态和运行情况，这是非常必要的。
可以根据设备的保养手册，对各个电气设备进行保养，对设备进行清洁和检查。
这样可以确保设备状态良好，运行效果更加稳定和可靠。
三、电气部分的复习意义电气部分是发电厂生产的核心部门之一，其优化和改进可以帮助提高发电厂的生产效率和降低运营成本。
发电厂电气部分复习纲要1-1火电厂的分类及电能生产过程。
P141）分类a）按原动机分：凝汽式汽轮发电厂、燃气轮机发电厂、内燃机发电厂、蒸汽-燃气轮发电机厂b）按燃料分：煤油发电厂、燃油发电厂、燃气发电厂、余热发电厂c）按蒸汽压力和温度分：中低压发电厂、高压发电厂、超高压发电厂、亚临界压力发电厂、超临界发电厂、超超临界发电厂d）按输出能源分：凝汽式发电厂、热电厂2）过程：火力发电厂的生产过程概括的说是把煤炭中含有的化学能转变为电能的过程。
分为三个过程：a）燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，成为燃烧系统b）锅炉产生的蒸汽进入汽轮机，冲动汽轮机的转子旋转，将热能转化为机械能，成为汽水系统c）由汽轮机转子旋转的机械能带动发电机旋转，把机械能转化为电能，称为电气系统。
1-2火电厂与水电厂相比，各自有何优劣？P17、P21火电厂：优点：布局灵活，装机容量大小可按需要决定；一次性建造投资少；缺点：耗煤量大，污染严重；设备繁多，控制操作复杂；事故多，停运率高；水电厂：优点：综合利用水资源；成本低、效率高；运行灵活；缺点：建设投资较大，工期长；受河流、水量及季节气候气象条件限制；土地淹没，移民搬迁，给农业带来不利；对生态环境影响较大。
1-3了解其他新能源发电厂的趋势。
P23太阳能\风能\地热\潮汐\燃料电池\垃圾\磁流体2-1一次设备、二次设备的概念及其在系统中的作用。
P29一次设备概念：通常把生产、变换、输送、分配和使用电能的设备叫做一次设备作用：二次设备概念：读对一次设备和系统的运行状态进行测量、控制、监视和起保护作用的设备叫做二次设备作用：2-2识别电气接线图中的图形符号、能写出文字符号中文名称及设备的作用。
P31 断路器QF 隔离开关QS 母线M 电抗器L 馈线WL 发电机G 主变压器T2-3熟练查询设备数据表格，理解设备代号、中各字符和参数的意义。
参照P354常用数据与系数表2-4发电厂电气部分主要包括哪些重要设、备？各有何作用？P41 主变压器：升压、降压断路器:在正常情况下控制各输电线路和设备的开断及关合；在电力系统发生故障时，自动开断短路电流，以保证电力系统正常运行。

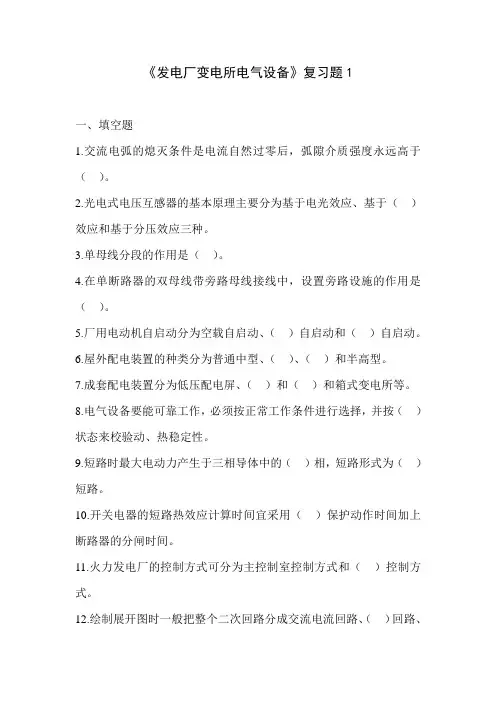

《发电厂变电所电气设备》复习题1一、填空题1.交流电弧的熄灭条件是电流自然过零后，弧隙介质强度永远高于（）。
2.光电式电压互感器的基本原理主要分为基于电光效应、基于（）效应和基于分压效应三种。
3.单母线分段的作用是（）。
4.在单断路器的双母线带旁路母线接线中，设置旁路设施的作用是（）。
5.厂用电动机自启动分为空载自启动、（）自启动和（）自启动。
6.屋外配电装置的种类分为普通中型、（）、（）和半高型。
7.成套配电装置分为低压配电屏、（）和（）和箱式变电所等。
8.电气设备要能可靠工作，必须按正常工作条件进行选择，并按（）状态来校验动、热稳定性。
9.短路时最大电动力产生于三相导体中的（）相，短路形式为（）短路。
10.开关电器的短路热效应计算时间宜采用（）保护动作时间加上断路器的分闸时间。
11.火力发电厂的控制方式可分为主控制室控制方式和（）控制方式。
12.绘制展开图时一般把整个二次回路分成交流电流回路、（）回路、直流操作回路和（）回路等几个组成部分。
13.在新的国家标准中，TA代表（）互感器，QF代表（），“ON”表示（）。
二、名词解释1.真空断路器：2.电流互感器的电流误差：3.一台半断路器接线：4.配电装置的最小安全净距A值：三、简答题1.熄灭交流电弧的方法有哪些？2.厂用备用电源的引接方式有哪些？3.写出采用实用计算法和A—θ曲线求出导体短时最高发热温度的计算步骤。
四、综合题画出具有两回电源进线、四回出线并设置专用旁路断路器的双母线带旁路母线的电气主接线图，并说明用旁路断路器代替出线断路器的倒闸操作步骤。
（要求进线不上旁路）五、计算题某高温高压火电厂高压厂用备用变压器为分裂低压绕组变压器，调压方式为有载调压。
其高压绕组额定容量为40000kV A，低压绕组额定容量为20000kV A，以高压绕组额定容量为基准的半穿越电抗为U K12%=17.5。
高压厂用变压器已带负荷7000kV A，高压母线上参加自启动的电动机容量为14000kW ，高压电动机的启动电流平均倍数为K av1=5，cos 1ϕ=0.8，效率1η=0.93，高压厂用母线电压U *=1.1（有载调压）。
《发电厂变电站电气设备》复习提纲第1章绪论1、发电厂、变电所的类型、特点。
2、哪些设备属于一次设备？其功能是什么？3、我国电力工业发展的方针是什么？第2章开关电器的用途和分类1、开关电器根据性能不同，可分为哪几类？每一类开关电器的作用是什么？2、交流电弧的特性是什么？交流电弧熄灭的条件？3、隔离开关与断路器配合使用的操作过程。
4、配电线路中高压熔断器的配置原则。
5、现代开关电器中广泛采用的灭弧方法有那几种？6、压气式SF6断路器的开断过程。
7、真空中电弧的产生和熄灭。
第3章互感器一、电压互感器1、作用、工作原理、接线方式2、电压互感器的误差。
3、电容式电压互感器的工作原理二、电流互感器1、作用、工作原理。
2、电流互感器在一次电路中如何接线？3、电流互感器的误差。
4、保护用电流互感器的10%倍数第4章母线电缆绝缘子一、母线1、作用、分类2、矩形母线的截面积与散热面积的关系3、矩形母线的排列方式4、什么是封闭母线？全连式分相封闭母线的优缺点。
二、电缆1、作用2、电力电缆与架空线路相比的优点3、电力电缆的基本结构4、电力电缆的种类三、绝缘子1、作用、分类2、合成绝缘子的主要性能第5章限流电器1、限流电器的作用2、限流电器的工作原理3、限制短路电流的基本措施有哪些？4、分裂电抗器的结构5、试述分裂电抗器的限流原理，并说明为什么正常运行时电压损耗小。
5、分裂变压器的阻抗参数。
第6章电气主接线1、对电气主接线的基本要求2、主接线形式（1）单母线分段带旁路接线（专设旁路断路器）特点。
（2）双母线带旁路母线接线（专设旁路断路器）特点。
（3）一台半断路器接线的优缺点分析（4）什么是单元接线？单元接线的优点。
（5）桥形接线——内、外桥接线的运行特点（6）多角形接线的特点3、倒母线操作的基本原则4、旁路母线的作用。
5、在双母线带旁路母线接线中，检修出线断路器的操作步骤。
6、在单母线分段带旁路母线接线中，检修出线断路器的操作步骤。
电气专业发电厂变电站电气设备复习提纲一、电气专业概述电气工程是以电为核心，研究电力的发电、输配电和电能的使用等方面的一门学科。
电气专业包含了电路电子学、控制工程、电力系统和电机学等多个领域，与现代社会密切相关。
电气工程技术在各个领域，如节能、智能家居和再生能源等方面都发挥着重要作用。
二、发电厂电气设备1.发电厂汇聚化石燃料、核燃料或可再生能源，将能源转换成电能的工厂称之为发电厂。
根据发电厂的使用材料类型和发电技术不同，可分为燃煤发电厂、核电厂、水力发电厂、风力发电厂、太阳能发电厂和生物质能发电厂等。
2.电气设备发电厂中的电气设备包括变压器、发电机、开关设备、电缆线路等。
这些设备都是电力系统正常运行所必须的重要零件，因此在工程设计、安装和维护过程中应充分考虑这些设备的质量和性能。
三、变电站电气设备1.变电站变电站是电源和负荷传输之间的接口，其基本功能是将高压输电线路电能通过变压器降压到低电压输电线路，从而满足用户的用电需求。
变电站是电力系统中的重要部分，不仅承担着电力传输和转换的任务，还具有监控和保护电力系统的功能。
根据用途和功能，可以分为不同类型的变电站，如送变电站、换流站、接地变和移动变电站等。
2.电气设备变电站中的电气设备主要有变压器、高压开关设备、GIS设备、低压开关设备和自动化设备等。
这些设备不仅满足电能传输和转换的要求，还提供了多种监测、保护和控制功能。
因此在变电站设计和运行中，应充分考虑设备的质量和技术能力，做好安全保护和维护工作。
四、电气设备运行和维护电气设备的正常运行和维护非常重要，直接关系着电力系统的安全和稳定运行。
因此，在运行和维护电气设备时，需要按照检修程序和实施标准，对电气设备进行检查和维护。
各项检查和维护工作主要包括电气设备的清洁、检查、调整、保养和故障处理等。
在进行检修和维护时，需要严格遵守安全保护措施和操作规程，确保操作人员的安全。
总之，电气系统是现代社会中不可或缺的一部分，大量的电气设备应用在各种领域，如工业、公共事业和家庭生活中。
★第一章电力系统概述（关键词语：电力系统构成、电力系统联网运行优越性、电能的质量标准、电力系统的电压等级、电力系统的中性点接地方式)1、电力系统：由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所构成的整体。
2、动力系统：电力系统再加上发电厂的动力部分（火电厂的锅炉、汽轮机、热力管网等；水电厂的水轮机、压力管道等）。
3、电力网：在电力系统中，由各种不同电压等级的电力线路和变配电所构成的网络，称为电力网，简称电网。
4、电力网的连接方式①无备用方式（仅用一回电源线向用户供电，特点：电网结构简单，运行方便，投资较少，但供电可靠性较低。
适宜向一般用户供电）②有备用方式（用户能从两回或两回以上线路得到供电的电网，可靠性高，运行控制较复杂，适用于对重要用户供电）。
5、变电所的类型和作用按作用分①升压变电所（一般设于发电厂内或电厂附近发电机电压经升压变压器升高后，由高压输电线路将电能送出，与电力系统相连））②降压变电所（一般位于负荷中心或网络中心，一方面连接电力系统各部分，同时将电压降低，供给地区负荷用电）③开关站(仅连接电力系统中的各部分，可以进行输电线路的断开或接入，而无变压器进行电压变换，一般是为了电力系统的稳定而设置的) 按所处地位分①枢纽变电所（位于电力系统中汇集多个大电源和多条重要线路的枢纽点，高压侧多为330—500kV，其高压侧个线路之间往往有巨大的交换功率）②地区变电所（是供电给一个地区的主要供电点。
一般从2—3个书店线路受电，受电电压通常为110—220kV，供电给中、低压下一级变电所）③工厂企业变电所（专供某工程企业的降压变电所，受电电压可以是220kV、110kV或35kV 及10kV，因工厂大小而异）④终端变电所（由1—2条线路受电，处于电网的终端的降压变电所，终端变电所的接线叫简单）。
6、电力用户从电力系统中取用的用电功率，称为用户的用电负荷（有功负荷，无功负荷) ●按用户用电负荷的重要程度，一般将负荷分为三级：①一级负荷（不允许中断供电，应有两个以上独立的电源供电，任一电源故障时，都不致中断供电。

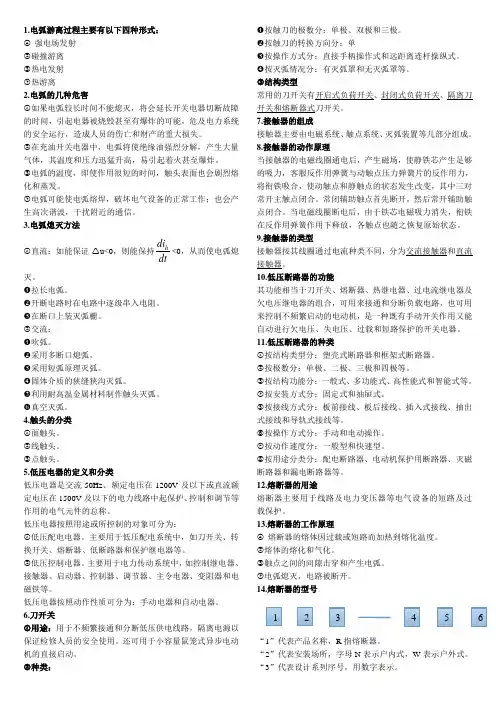

1.电弧游离过程主要有以下四种形式： 强电场发射 ②碰撞游离 ③热电发射 ④热游离2.电弧的几种危害①如果电弧较长时间不能熄灭，将会延长开关电器切断故障的时间，引起电器被烧毁甚至有爆炸的可能，危及电力系统的安全运行，造成人员的伤亡和财产的重大损失。
②在充油开关电器中，电弧将使绝缘油强烈分解，产生大量气体，其温度和压力迅猛升高，易引起着火甚至爆炸。
③电弧的温度，即使作用很短的时间，触头表面也会剧烈熔化和蒸发。
④电弧可能使电弧熔焊，破坏电气设备的正常工作；也会产生高次谐波，干扰附近的通信。
3.电弧熄灭方法①直流：如能保证 u<0，则能保持dtdi h<0，从而使电弧熄灭。
❶拉长电弧。
❷开断电路时在电路中逐级串入电阻。
❸在断口上装灭弧栅。
②交流： ❶吹弧。
❷采用多断口熄弧。
❸采用短弧原理灭弧。
❹固体介质的狭缝狭沟灭弧。
❺利用耐高温金属材料制作触头灭弧。
❻真空灭弧。
4.触头的分类 ①面触头。
②线触头。
③点触头。
5.低压电器的定义和分类低压电器是交流50Hz 、额定电压在1200V 及以下或直流额定电压在1500V 及以下的电力线路中起保护、控制和调节等作用的电气元件的总称。
低压电器按照用途或所控制的对象可分为：①低压配电电器。
主要用于低压配电系统中，如刀开关、转换开关、熔断器、低断路器和保护继电器等。
②低压控制电器。
主要用于电力传动系统中，如控制继电器、接触器、启动器、控制器、调节器、主令电器、变阻器和电磁铁等。
低压电器按照动作性质可分为：手动电器和自动电器。
6.刀开关①用途：用于不频繁接通和分断低压供电线路，隔离电源以保证检修人员的安全使用。
还可用于小容量鼠笼式异步电动机的直接启动。
②种类：❶按触刀的极数分：单极、双极和三极。
❷按触刀的转换方向分：单❸按操作方式分：直接手柄操作式和远距离连杆操纵式。
❹按灭弧情况分：有灭弧罩和无灭弧罩等。
③结构类型常用的刀开关有开启式负荷开关、封闭式负荷开关、隔离刀开关和熔断器式刀开关。
一二章1、 核电厂是利用原子核内部蕴藏的能量产生电能。
核电厂的燃料是铀。
2、1千克铀－235全部裂变放出的能量相当于2800吨标准煤燃 烧放出的能量。
3、一次设备：把生产、交换、输送、分配和使用电能的设备4、二次设备：对一次设备和系统进行测量、控制、监视和保护的设备5、主接线：把发电机、变压器、断路器等各种电气设备按预期生产流程连成的电路，称为电气主接线。
第三章1、发热：电气设备流过电流时将产生损耗，如电阻损耗、磁滞和涡流损耗、介质损耗等，这些损耗都将变成热量使电气设备的温度升高。
2、长期发热----由工作电流所引起。
（确定导体的载流量）其特点是：发热过程伴随着散热过程，温度变化范围不大。
短时发热----由故障时的短路电流所引起。
（确定导体出现的最高温度）其特点是：1.基本上是一个绝热过程。
2.温度变化范围很大，电阻和比热容是温度的函数。
3、发热对电气设备的不良影响1）使金属材料的机械强度下降（与受热时间、温度有关）2）使导体接触部分的接触电阻增加3）使绝缘材料的绝缘性能下降4、最高允许温度——能使导体可靠工作的最高温度。
正常的最高允许温度:一般θC ≤70° ，钢芯铝绞线及管形导体θC ≤80°，镀锡： θC ≤85°。
银是95°，铝是100°，铜是150°。
短时最高允许温度:硬铝、铝锰合金：θd≤200 ，硬铜：θd≤3005、平行导体中电动的方向：若两导体中的电流同方向，电动力的作用将使它们彼此靠近。
6、B 相所受的电动力大于A 、C 相（约大7%），计算时应考虑B 相。
7、三相电动力计算公式：27max 1.7310sh L F i a-=⨯⨯ (N) 8、两相短路与三相短路最大电动力的比较: F max (2)/ F max (3)=0.8669、可靠性：元件、设备和系统在规定的条件下和预定的时间内，完成规定功能的概率。
10、可修复元件：发生故障后经过修理能再次恢复到原来的工作状态的元件。
《电气设备》期考复习大纲第一~ 四章1、衡量电能质量的指标。
2、中性点的典型接地方式有哪些及适用。
3、我国国家标准规定的电力系统电压等级有哪些？4、各高压电气设备（QF、TA、TV、FU、负荷开关、分裂电抗器、串并联电抗器等）的作用。
5、断路器的分类（按灭弧介质）；开关电器的操作原则。
6、隔离开关的作用，为什么它不允许带负荷操作？7、TV的作用及二次侧额定电压，TV的二次辅助绕组的作用。
8、运行中的电流互感器二次侧能开路吗？为什么？9、互感器使用注意事项。
电力电缆的结构、作用。
10、母线的作用、布置位置。
第五章1、电气主接线图的特点、对主接线的基本要求及主接线的基本形式。
2、单母线分段接线、分段断路器兼作旁路断路器的单母线分段带旁路接线、双母线接线、3/2断路器接线、单元接线的画法。
3、旁路母线的作用。
4、单、双母线、外桥接线的倒闸操作（图5.3、5.5、5.7、5.13）。
5、桥形接线的适用范围、分类，内外桥的适用范围。
6、会看发电厂、变电站的电气主接线图。
第六章1、发电厂、变电站的厂用电率2、厂用电接线方式及厂用电供电电压等级。
3、厂用电负荷的分类及对供电的要求；厂用电的备用方式。
第七章1、配电装置的分类、特点及适用范围。
2、屋内、外配电装置的分类。
3、配电装置一般用哪3种图来表示？3、会看屋外配电装置的断面图。
4、SF6全封闭组合电器的定义、简称。
5、高压开关柜的“五防”功能。
6、户外配电装置电力变压器的布置。
第九章电气设备选择的一般条件。
题型：填空题、简答题、论述题、判断题和改错题画/识图及倒闸操作《发电厂电气部分》复习提纲第一章能源和发电1、一次能源：指自然界中现在存在，可直接取得和利用而又不改变其基本形态的能量，如煤炭、天然气、水能、风能等。
二次能源：指由一次能源经能源转换成的另一种形态的能源产品，如电力、蒸汽、煤气、焦油、汽油等发电厂：将各种一次能源转变为电能的工厂按一次能源的不同发电厂分为火力发电厂、水力发电厂、核能发电厂、风力发电厂、地热发电厂太阳能发电厂、潮汐发电厂、磁流体发电厂2、火、水、核等发电厂火电厂的分类：（1）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽—燃气轮机发电厂。
（2）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。
（3）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（4）按输出能源分：凝汽式发电厂，热电厂。
（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。
300发电机组为亚临界火力发电机组，600发电机组为超临界火力发电机组，（前两种为主力机组），1000发电机组为超超临界火力发电机组火电厂的电能生产过程及其能量转换过程能量的转换过程是：燃料的化学能－>热能－>机械能－>电能。
火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。
整个过程可以分为三个阶段：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
发电厂的电气系统包括发电机、励磁装置、厂用电系统和升压变电站等水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
《发电厂电气部分》期末复习总结填空1．按输出能源分,火电厂分为凝汽式电厂和热电厂。
P132.将各种一次能源转变为电能的工厂，称为发电厂。
P123.水电厂可分为堤坝式水电厂、引水式水电厂和混合式水电厂。
P174.核电厂的系统由核岛和常规岛组成。
P255.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为一次能源。
P106.由一次能源经加工转换的另一种形态的能源是二次能源。
P107.火力发电厂的能量转换过程为燃料的化学能-热能-机械能-电能P138. 水力发电厂的能量转换过程为水的位能→动能→机械能→电能P189.水电站所用的发电机为水轮发电机。
P1810.火力发电厂所用的发电机为汽轮发电机P1311.我国建造的第一座核电厂是：秦山核电厂P2212.既可以是电力用户，又可以是发电厂的是抽水蓄能电厂。
P2113. 变压器是变换和分配电能的设备。
P2814. 电压互感器可将高电压变为低电压。
P2915. 电抗器是限制短路电流的设备。
P2816.通常把生产、变换、输送、分配和使用电能是设备称为：一次设备P2817.对一次设备和系统的运行状态进行测量、控制、监视和保护的设备称为：二次设备P2818.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为：一次电路或电气主接线P2819．在对称三相电路中仅画出其中一相设备的连接用来表示三相电路的电路图称为：单线图P2920．发电厂或变电所中的_各种一次设备_按照设计要求连接而构成的电路称为电气主接线。
P2921. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为：配电装置。
P2922.能接通正常工作电流，断开故障电流和工作电流的开关电器是：断路器P2823.电气主接线中应用最多的开关电器是：隔离开关P2924. 母线起汇集和分配电能的作用。
P2925.在多角形接线中，检修一台断路器时，多角形接线变成_开环运行_，可靠性降低。
发电厂变电所电气设备期末复习总结1.什么是电力系统、电力网、一次设备、二次设备？答:由发电厂中的电气部分、各类变电所及输电、配电线路及各种类型的用电设备的统一体，称为电力系统。
答：电力系统中各种电压的变电所及输配电组成的统一体，称电力网。
答：直接产生、输送、分配和使用电能的设备均称为一次设备答：对一次设备和系统的运行状况进行测量、控制、保护和监察的设备统称为二次设备。
2.电能质量指标主要指哪三个？各自允许的波动范围是多少？答：电压、频率、波形。
①频率：50±0.2Hz(系统容量较小时，偏差可放宽到±0.5)②电压： ≥35KV （±5%UN ）≤10KV （±7%UN ）低压照明及农业用电（- 10%～ +5% ）UN③波形：正弦波且谐波应不超过标准3.一次设备的额定电压是如何规定的？答：变压器一次绕组是接受电能的，其额定电压的确定根据变压器是升压还是降压而有所不同。
一般升压变压器是与发电机电压母线或发电机直接相连接，所以升压变压器的一次绕组的额定电压应高出其所在电压电力网额定电压的5%。
降压变压器对电力网而言相当于用电设备，（即相当于受电设备电额定电压）。
变压器二次绕组是输出电能的，相当于发电机，其额定电压应比线路额定电压提高5%。
考虑到带满负载时，变压器本身绕组有5%的电压损失，为了使二次绕组在带额定负荷时实际输出电压仍高于线路额定电压5%，对二次侧电压较高时二次绕组的额定电压应比所以接电力网的额定电压高出10%。
只有对于高压侧电压小于35KV 且阻抗电压百分值小于7.5%、漏抗较小的变压器，二次绕组所连接线路较短的变压器，以及三绕组变压器连接同步调相机的绕组等，其二次绕组的额定电压才比线路额定电压高5%。
4.什么是电力系统的中性点？我国电力系统常用的中性点运行方式有哪几种?电压等级在35KV 及其以下的系统中性点多采用何种运行方式? 35KV 以上的系统呢?（1）电力系统中性点是指三相绕组作星形连接的变压器和发电机的中性点。
（2）电力系统中性点的运行方式，可分为中性点非有效接地和中性点有效接地两大类。
中性（3）点非有效接地包括中性点不接地、中性点经消弧线圈接地和中性点经高阻抗接地的系统当发生单相接地时，接地电流被限制到较小数值，故又称为小接地电流系统4：中性点有效接地包括中性点直接接地和中性点经低阻抗接地的系统，因发生单相接地时接地电流很大，故又称为大接地电流系统:35KV 及以下采用：中性点非有效接地系统。
35KV 及以上采用：中性点有效接地系统。
5.在中性点不接地三相系统中，发生单相接地故障时，各种电压和电流是如何变化的?为什么中性点不接地三相系统发生单相接地故障仍能继续短时间运行?答：1故障相的对地电压为零，2非故障相的对地电压升高到线电压，即升高为相电压的 倍系统三相的线电压仍保持对称且大小不变。
因此，对接于线电压的用电设备的工作并无影响，无须立即中断对用户供电4单相接地故障时，流过大地的电容电流，等于正常运行时一相对地电容电流的 倍，其有效值为： 5Ｗ相接地时，W 相对地电容被短接，Ｗ相的对地电容电流为零。
单相接地电容电流的实用计算为：3Ph CU C CU I I ω33='=3式中：IC —接地电容电流，A ； U —系统的线电压，kV ； L1—架空线路的总长度，km ；L2—电缆线路的总长度，km6. 变压器中性点装设消弧线圈的目的是什么?试述消弧线圈的三种补偿方式？通常采用哪种补偿方式?答：目的：使接地点的电流变得很小或等于零，从而消除了接地处的电弧以及由电弧所产生的危害，消弧线圈也正是由此得名。
1.完全补偿 (不采用）（消弧线圈电感电流=接地电流）2.欠补偿（很少采用）3.过补偿 （广泛采用）通常采用过补偿7.试叙述中性点直接接地的三相系统发生单相接地故障时，电压和电流的变化情况。
答1单相接地短路时，故障相的对地电压为零，非故障相的对地电压基本保持不变，仍接近于相电压。
2，,单相接地时的短路电流ik 很大。
3非故障相对地电容电流不变，接地相对地电容电流为零。
中性点接地电压为零8.什么是电力系统的短路?一般有哪些类型?哪些是对称短路?哪些不是对称短路?发生故障概率的顺序？答：1短路是指电力系统中带电部分与大地（包括设备的外壳、变压器铁芯、低压线路的中线等）之间，以及不同相的带电部分之间的不正常连接（即短接）称电力系统短路。
2三相短路为对称短路，两相短路、单相接地短路、及两相接地短路为不对称短路。
3因为:单相接地短路83%两相短路4%两相接地短路8%三相短路5%。
所以发生故障概率的顺序为：两相短路〈 三相短路〈 两相接地短路〈 单相接地短路。
9. 限制短路电流的方法有哪些？答：1选择适当的主接线形式和相应的运行方式，2在发电机或主变压器回路中装设分裂电抗器，3装设母线分段电抗器，4采用分裂低压绕组变压器，5装设出线电抗器10.电弧的概念？电弧产生过程中哪种游离是主要因素？维持电弧靠哪种--==游离形式？去游离有哪两种方式？交、直流电弧熄灭的条件是什么？答：概念：电弧是一种气体放电，也是气体导电现象。
2.碰撞游离是主要因素3.热游离维持电弧4去游离有复合和扩散两种方式5直流电弧的熄灭条件是： 上式的物理意义是，当电源电压减去线路压降后的电压小于电弧电压降，则电弧无法维持燃烧而自行熄灭6交流电弧的熄灭条件Uj （t ）＞Uhf （t ）11.交、直流电弧熄灭的主要方法有哪些？一直流的主要方法（1）长弧分割成串联短弧，利用短弧的特性，使得电弧电压大于触头施加的电压时，则电弧即可熄灭。
（2）增大弧柱的长度① 不断增大触头间距离② 利用磁场横吹电弧（3）增大回路电阻（4）利用狭缝灭弧装置二交流的主要方法1.吹弧2.加装并联电阻3.采用多断口灭弧4.用耐高温金属材料制作触头5.采用优质灭弧介质6.利用固体介质的狭缝灭弧装置灭弧350)35(21L L U I C +=0=•n U hU IR U <-12.QF的作用是什么?分为几种类型? 型号的含义？QF（断路器）作用为1控制作用：根据电网运行要求，将一部分电气设备及线路投入或退出运行状态、转为备用或检修状态2保护作用：在电气设备或线路发生故障时，通过继电保护装置及自动装置使断路器动作，将故障部分从电网中迅速切除，防止事故扩大，保证电网的无故障部分得以正常运行.类型：（1）油断路器（2）压缩空气断路器（3）真空断路器（4）六氟化硫（SF6）断路器型号含义：1产品名称；S—少油断路器，D—多油断路器，L—六氟化硫（SF6）断路器，Z—真空断路器，K—压缩空气断路器，Q—自产气断路器，C—磁吹断路器2安装地点；N－户内型，W－户外型3设计序号4额定电压（或最高工作电压）（kV）5补充特性：C－手车式，G－改进型，W－防污型，F－分相操作6额定电流（A）7额定开断电流（kA）例如：ZN28－12/1250－25，表示户内式真空断路器，设计序号为28，最高工作电压12kV，额定电流我1250A，额定开断电流为25kA。
13. QS的作用是什么?为什么QS不能接通和断开有负荷电流的电路?1QS（隔离开关）作用：1隔离电源2倒换线路或母线3关合与开断小电流电路2因为隔离开关没有灭弧装置，所以隔离开关不能接通和断开有负荷电流的电路。
14. 高压FU的作用是什么？高压QL的作用是什么？高压FU（熔断器）作用：电路发生短路或过负荷时断开电路保护电器。
高压QL（负荷开关）作用：1主要用于配电网中切断与关合负荷电流，并能通过规定的短路电流，但不能切断短路电流。
2高压负荷开关在分闸状态有明显可见的断口，可起到隔离开关的作用，3高压负荷开关常与高压熔断器串联使用，可以代替断路器使用。
前者作为操作电器投切电路的正常负荷电流，后者作为保护电器切断短路电流。
15.TA的作用是什么？它在一次电路中如何连接？TA二次侧的额定电流为多少?为什么电磁式电流互感器二次侧不允许开路运行？电流互感器(TA)的作用：1将一次回路的大电流变为二次回路的标准值，2一次绕组串联于被测量电路内。
3电流互感器的额定二次电流为5A或1A。
4因为要是开路运行，会在开路的两端出现高电压危及人身安全，或使电流互感器发热损坏，所以不允许开路运行。
的作用是什么？它在一次电路中如何连接？TV二次侧的额定电压为多少?它的二次侧为什么不允许短路运行？1将一次回路的高电压变为二次回路的低电压，2一次绕组与一次被测电力网并联3电压互感器的额定二次电压为100V或100／V，4因为当二次侧短路时，将产生很大的短路电流损坏电压互感器，所以二次侧不允许短路运行。
一次侧装熔断器有何用途？二次侧装熔断器又有何用途？TV一般用什么设备进行操作？一次侧装熔断器的作用是：当电压互感器及其以内出线上短路时，自动熔断切除故障。
二次装低压熔断器的作用是：用来保护电压互感器的二次侧过负荷或短路。
电压互感器一般用隔离开关进行操作18.看懂TV的各种接线方式，会写出各种接线电压互感器额定电压比，并说明开口三角形3的作用。
取得零序电流保护电路19.母线的作用是什么？电力电缆主要由哪三部分组成？母线的作用是：在发电厂和变电所的各级电压配置中，将发电机、变压器等大型电气设备与各种电气之间连接的导线称为母线。
分配，汇集传送电能电力电缆主要由:电缆线芯、绝缘层、和保护层三部分组成。
20. 电气主接线的基本要求有哪些？电气主接线有哪些基本类型？线路停电和送电的操作顺序分别是什么?一电气主接线的基本要求：1必须满足电力系统和电力用户对供电可靠性和电能质量的要求2应具有一定的灵活性。
3操作要力求简单、方便。
4经济合理5具有发展和扩建的可能性。
二电气主接线的基本类型：可分有有母线和无母线两大类有母线包括：单母线、双母线及其变形接线。
无母线包括：桥型、多角形和单元接线。
三线路停电和送电的操作顺序；停电：断开QF断路器----拉开QSL隔离开关----拉开QSB送电：断开QSB----拉开QSL隔离开关----拉开QF断路器21. 旁母的作用是什么?会说明带旁路母线接线中，出线断路器检修时该回路不停电的倒闸操作顺序。
旁母的作用；可以不停电地检修任一台出线断路器，提高供电可靠性。
会说明带旁路母线接线中，出线断路器检修时该回路不停电的倒闸操作顺序？22.会说明双母线接线，当工作母线检修时的倒母操作步骤？23.在桥形接线中，内桥和外桥分别适用什么场合？内桥适用于：两回进线两回出线且线路较长、故障可能性较大、穿越功率较小和变压器不需要经常切换运行方式的发电厂和变电站中。
外桥适用于：两进两出且线路较短、故障可能性小和变压器需常切换，线路有较大穿越功率通过。
