苏教版数学高二数学苏教版选修1-2知识必备4.2结构图

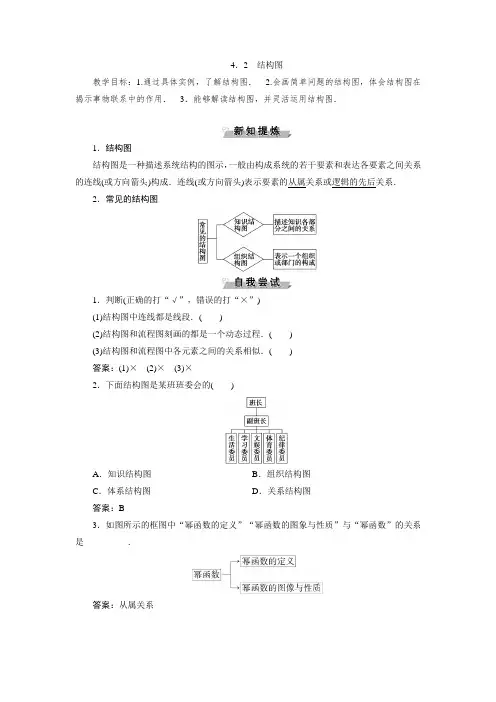

4．2结构图教学目标：1.通过具体实例，了解结构图． 2.会画简单问题的结构图，体会结构图在揭示事物联系中的作用．3．能够解读结构图，并灵活运用结构图．1．结构图结构图是一种描述系统结构的图示，一般由构成系统的若干要素和表达各要素之间关系的连线(或方向箭头)构成．连线(或方向箭头)表示要素的从属关系或逻辑的先后关系．2．常见的结构图1．判断(正确的打“√”，错误的打“×”)(1)结构图中连线都是线段．()(2)结构图和流程图刻画的都是一个动态过程．()(3)结构图和流程图中各元素之间的关系相似．()答案：(1)×(2)×(3)×2．下面结构图是某班班委会的()A．知识结构图B．组织结构图C．体系结构图D．关系结构图答案：B3．如图所示的框图中“幂函数的定义”“幂函数的图象与性质”与“幂函数”的关系是__________．答案：从属关系知识结构图请根据《数学选修1-1》第三章中“导数及其应用”的内容，画出知识结构图．【解】知识结构图如图所示．画知识结构图与画流程图一样，首先应确定组成该结构图的基本要素，然后分析出这些要素间是知识上的从属关系，还是知识上的逻辑关系，最后通过连线把这些要素由上到下或由左到右顺次连接起来即可．1.如图：则等腰三角形可排在构成要素________之后．()A．①B．②C．③D．以上都不对解析：选D．锐角三角形、钝角三角形、直角三角形都含有等腰三角形．2．画出在平面几何中，四边形的分类关系的知识结构图．解：平面几何中，四边形的分类关系可以用如图所示的结构图进行描述．组织结构图某校学生会由学生会主席管理下属两个副主席，而两个副主席又分别管理生活、学习、宣传和体育、文艺、纪检部门，各部门又由部长管理本部门，试画出该学生会的组织结构图．【解】组织结构图如图．绘制组织结构图要将上一级部门的每一个部门一一列举出来，再把它们对应的下属部门一一列出，这样的组织结构图是“树”形结构，组织结构图一般自上而下、从左向右逐级画出，其中的连接线不需加箭头．1.下面是一个商场某一段时间制定销售计划时的局部结构图：从图中可以看出“计划”的制定主要受影响的因素个数是()A．1B．2C．3D．4解析：选C．“计划”主要受“政府行为”“策划部”和“市场需求”三个要素的影响．2．某地行政服务中心办公分布结构如下：(1)服务中心管理委员会全面管理该中心工作，下设办公室、综合业务处、督察投诉中心，这三个部门在一楼，其余局、委办理窗口分布在其他楼层；(2)二楼：公安局、民政局、财政局；(3)三楼：工商局、地税局、国税局、技监局、交通局；(4)四楼：城建局、人防办、计生办、规划局；(5)五楼：其余部门办理窗口．试绘制该中心组织结构图．解：1．绘制结构图的具体步骤(1)确定组成系统的基本要素，以及它们之间的关系；(2)将系统的主体要素及它们之间的关系表示出来；(3)确定主体要素的“下位”要素；(4)逐步细化各层要素，直到把整个系统表示出来为止．2．(易误防范)在画结构图和利用结构图解决实际问题时，要理解结构图中各要素之间的关系，这就必须理解“从属关系”和“逻辑的先后关系”的含义．有时容易因为弄不清“上位”要素与“下位”要素之间是从属关系还是逻辑关系而导致错误．1．如图是学校学生会的组成机构，那么它属于()A．流程图B．程序框图C．结构图D．A，B，C都不对解析：选C．结构图一般按照从上到下、从左到右的方向(方向箭头按箭头所指方向)表示各要素的从属关系或逻辑的先后顺序．2．下列结构图中要素之间表示从属关系的是()A．频率→概率→应用B．平面向量→空间向量C．D．解析：选D．根据所学知识间的关系，可以得到A，B，C都是逻辑关系，只有D是从属关系．3．如图为有关函数的结构图，由图我们可知基本初等函数包括________．解析：理解函数的知识结构即可得出答案．答案：指数函数、对数函数、幂函数4．下图是某公司的组织结构图试分析该公司总经理的权限．解：由公司的组织结构图可知，总经理位居最高的领导位置，总工程师和专家办公室为总经理提供参谋意见，总经理直接管理下属7个部门，同时这7个部门均属于平行关系．。

高中数学新课标苏教版教材目录数学1第1章集合§1.1集合的含义及其表示§1.2子集、全集、补集§1.3交集、并集第2章函数概念与基本初等函数Ⅰ§2.1函数的概念和图象§函数的概念和图象§函数的表示方法§函数的简单性质§映射的概念§2.2指数函数§分数指数幂§指数函数§2.3对数函数§对数§对数函数§2.4幂函数§2.5函数与方程§二次函数与一元二次方程§用二分法求方程的近似解§2.6函数模型及其应用数学2第3章立体几何初步§3.1空间几何体§棱柱、棱锥和棱台§圆柱、圆锥、圆台和球§中心投影和平行投影§直观图画法§空间图形的展开图§柱、锥、台、球的体积§3.2点、线、面之间的位置关系§平面的基本性质§空间两条直线的位置关系§直线与平面的位置关系§平面与平面的位置关系第4章平面解析几何初步§4.1直线与方程§直线的斜率§直线的方程§两条直线的平行与垂直§两条直线的交点§平面上两点间的距离§点到直线的距离§4.2圆与方程§圆的方程§直线与圆的位置关系§圆与圆的位置关系§4.3空间直角坐标系§空间直角坐标系§空间两点间的距离数学3第5章算法初步§5.1算法的意义§5.2流程图§5.3基本算法语句§5.4算法案例第6章统计§6.1抽样方法§6.2总体分布的估计§6.3总体特征数的估计§6.4线性回归方程第7章概率§7.1随机事件及其概率§7.2古典概型§7.3几何概型§7.4互斥事件及其发生的概率数学4第8章三角函数§8.1任意角、弧度§8.2任意角的三角函数§8.3三角函数的图象和性质第9章平面向量§9.1向量的概念及表示§9.2向量的线性运算§9.3向量的坐标表示§9.4向量的数量积§9.5向量的应用第10章三角恒等变换§10.1两角和与差的三角函数§10.2二倍角的三角函数§10.3几个三角恒等式数学5第11章解三角形§11.1正弦定理§11.2余弦定理§11.3正弦定理、余弦定理的应用第12章数列§12.1等差数列§12.2等比数列§12.3数列的进一步认识第13章不等式§13.1不等关系§13.2一元二次不等式§13.3二元一次不等式组与简单的线性规划问题§13.4基本不等式选修系列11-1第1章常用逻辑用语§1.1命题及其关系§1.2简单的逻辑联结词§1.3全称量词与存在量词第2章圆锥曲线与方程§2.1圆锥曲线§2.2椭圆§2.3双曲线§2.4抛物线§2.5圆锥曲线的共同性质第3章导数及其应用§3.1导数的概念§3.2导数的运算§3.3导数在研究函数中的应用§3.4导数在实际生活中的应用1-2第1章统计案例§1.1独立性检验§1.2线性回归分析第2章推理与证明§2.1合情推理与演绎推理§2.2直接证明与间接证明第3章数系的扩充与复数的引入§3.1数系的扩充§3.2复数的四则运算§3.3复数的几何意义第4章框图§4.1流程图§4.2结构图选修系列22-1第1章常用逻辑用语§1.1命题及其关系§1.2简单的逻辑连接词§1.3全称量词与存在量词第2章圆锥曲线与方程§2.1圆锥曲线§2.2椭圆§2.3双曲线§2.4抛物线§2.5圆锥曲线的统一定义§2.6曲线与方程第3章空间向量与立体几何§3.1空间向量及其运算§3.2空间向量的应用2-2第1章导数及其应用§1.1导数的概念§1.2导数的运算§1.3导数在研究函数中的应用§1.4导数在实际生活中的应用§1.5定积分第2章推理与证明§2.1合情推理与演绎推理§2.2直接证明与间接证明§2.3数学归纳法第3章数系的扩充与复数的引入§3.1数系的扩充§3.2复数的四则运算§3.3复数的几何意义2-3第1章计数原理§1.1两个基本原理§1.2排列§1.3组合§1.4计数应用题§1.5二项式定理第2章概率§2.1随机变量及其概率分布§2.2超几何分布§2.3独立性§2.4二项分布§2.5离散型随机变量的均值与方差§2.6正态分布第3章统计案例§3.1独立性检验§3.2线性回归分析主要编写人员情况主编单墫副主编李善良陈永高主要编写人员数学与应用数学方面：单墫陈永高苏维宜蒋声丁德成洪再吉许道云孙智伟李跃文王晓谦尤建功秦厚荣唐忠明钱定边傅珏生葛福生夏建国孙智伟汪任观数学教育与数学史方面：李善良赵振威葛军徐稼红周焕山朱家生高中数学教师与教研员：仇炳生冯惠愚张乃达祁建新樊亚东石志群董林伟张松年陈光立陆云泉孙旭东于明寇恒清王红兵卫刚单墫 1943年生，南京师范大学数学系教授，博士生导师，享受政府特殊津贴。

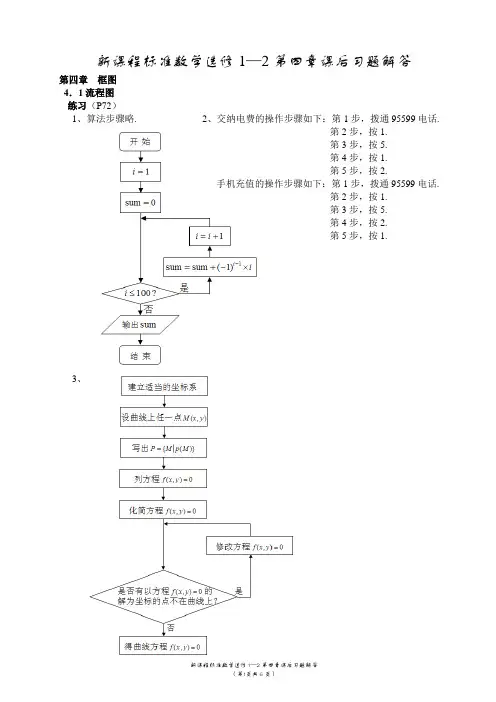

新课程标准数学选修 1—2 第四章课后习题解答第四章 框图 4．1 流程图 练习（P72） 1、算法步骤略.2、交纳电费的操作步骤如下：第 1 步，拨通 95599 电话. 第 2 步，按 1. 第 3 步，按 5. 第 4 步，按 1. 第 5 步，按 2. 手机充值的操作步骤如下：第 1 步，拨通 95599 电话. 第 2 步，按 1. 第 3 步，按 5. 第 4 步，按 2. 第 5 步，按 1.3、新课程标准数学选修 1—2 第四章课后习题解答 （第 1 页共 6 页）习题 4.1 A 组（P73） 1、算法步骤略.2、4、例如，可用如下流程图表示入学的程序：3、毕业离校 的流程图 略新课程标准数学选修 1—2 第四章课后习题解答 （第 2 页共 6 页）习题 4.1 B 组（P73） 1、略. 2、3．2 结构图 练习（P78） 1、直接影响基本 MRP 的因素有主生产计划、产品结构和库存状态. 2、某校学生会的组织结构图如下：新课程标准数学选修 1—2 第四章课后习题解答 （第 3 页共 6 页）3、某校的课程结构图如下：习题 4.2 1、A 组（P81）2、某校的组织结构图如下：习题 4.2 B 组（P81） 1、函数知识结构图如下：2、略.新课程标准数学选修 1—2 第四章课后习题解答 （第 4 页共 6 页）第四章 复习参考题 A 组（P83）1、略. 2、某校选举学生会干部的流程图如下：3、新课程标准数学选修 1—2 第四章课后习题解答 （第 5 页共 6 页）第四章 复习参考题 B 组（P83）1、问题：在抛掷硬币的试验中，将一枚硬币抛掷 100 次， 计算正面向上的频率是多少？解决该问题的流程图如右：2、 （1）作为消费者，完成一次这样的网上购物需要经过的步骤： 第 1 步，向商家网址提交订单. 第 2 步，在“ X 支付平台”选择支付工具. 第 3 步，等待订单认证. 若认证通过，在发卡银行 的网上银行进行网上支付；若没有通过，重新提交订单. 第 4 步，收货. 这个过程的流程图如下：（2）作为商家，完成一次这样的网上销售需要经过的步骤： 第 1 步，将订单签名. 第 2 步，将签名订单传输给“ X 支付平台”认证. 第 3 步，在“ X 支付平台”通过自动查询或人工查询获得订单支付结果. 第 4 步，发货. 这个过程的流程图如下：3、略.新课程标准数学选修 1—2 第四章课后习题解答 （第 6 页共 6 页）。

编写时间：2020年月日2020-2021学年第一学期编写人：马安山课题 4.2结构图授课班级高二(17) 授课时间2020年月日学习目标通过实例，了解知识结构图，能运用结构图梳理已学过的知识；认识并能画组织结构图；体会结构图在整理资料信息中的应用。

教学重点运用结构图梳理已学过的知识、整理收集到的资料信息，体会结构图在揭示事物联系中的作用.教学难点运用结构图梳理已学过的知识、整理收集到的资料信息.课型新课主要教学方法自主学习、思考、交流、讨论、讲解教学模式合作探究，归纳总结教学手段与教具几何画板、智慧黑板．教学过程设计各环节教学反思（1）先确定组成系统的基本要素，以及这些要素之间的关系；（2）处理好“上位”与“下位”的关系；“下位”要素比“上位”要素更为具体，“上位”要素比“下位”要素更为抽象。

（3）再逐步细化各层要素；（4）画出结构图，表示整个系统。

题型一、首先要确定组成结构图的基本要素，然后通过连线来标明各要素之间的关系。

如：P87 “统计”的知识结构图。

题型二、在结构图中也常出现一些“环”形结构，这种情形常在表达逻辑先后关系时出现。

如：P88 “概率”的知识结构图。

题型三、表示一个组织或部门构成，呈“树”形结构。

如：P88-P89 某校学生会、某公司的组织结构图。

题型四、除了表达知识结构和组织结构，结构图还广泛应用于其它情形，是人们有条理地思考和交流思想的工具。

请同学们谈谈对数列知识的认识，用结构图来表示。

流程图与结构图的区别：流程图是描述动态过程；结构图是刻画系统结构。

总结归纳：紧密结合实例，从读图到画图按基本单元或要素（必要时进行细化）画出流程图从构成系统的要素，按照从属关系或逻辑先后关系画结构图。

学业分层测评(十四)第4章 4.2 结构图(建议用时：45分钟)[学业达标]一、填空题1.下列结构图中要素之间表示从属关系的是________.①随机事件→频率→概率→应用②③图4-2-8【答案】③2.用结构图描述四种命题的关系，如图4-2-9所示，图4-2-9其中表示互逆关系的是__________，表示互否关系的是________.(填序号) 【解析】根据四种命题的关系可知，互逆关系的是①③，互否关系的是②④.【答案】①③②④3.如图4-2-10所示为某公司的组织结构图，信息部被______直接领导，总经理的直接下属是____________________.图4-2-10【答案】总工程师总工程师、专家办公室、开发部4.如图4-2-11所示：图4-2-11则“函数的应用”包括的主要内容有________________________________.【导学号：97220052】【答案】函数与方程，函数模型及其应用5.在工商管理学中，MRP(Material Requirement Planning)指的是物资需求计划，基本MRP的体系结构如图4-2-12所示.图4-2-12从图中可以看出，基本MRP直接受__________、________和________的影响.【答案】主生产计划产品结构库存状态6.正确地认识水资源与人类社会的关系，是建立正确的资源观的基础.请据此完成如图4-2-13所示的结构图，图中空框格里应填________________.图4-2-13【答案】水资源与人类社会7.(2016·深圳高二检测)把两条直线的位置关系填入图4-2-14中的M，N，E，F中，顺序较为恰当的是________.图4-2-14①平行；②垂直；③相交；④斜交【解析】两直线的位置关系有相交和平行两种，而相交又分为斜交和垂直，故M，N，E，F的恰当顺序为①③②④或①③④②.【答案】①③②④或①③④②8.在平面几何中，特殊四边形的分类关系可用以下框图描述：图4-2-15则在①中应填入________；在②中应填入________.【解析】结合①的条件可知：有一组邻边相等的平行四边形为菱形，故①处应填菱形.结合②的条件可知：两腰相等的梯形叫等腰梯形，故②处应填等腰梯形.【答案】菱形等腰梯形二、解答题9.某大学的学校组织结构图如图4-2-16所示，由图回答下列问题.图4-2-16(1)学生工作处的下位要素是什么？(2)学生工作处与其下位要素是什么关系？【解】(1)由图可知学生工作处的下位要素包括工业工程系、城建环保工程系、电气工程系、计算机工程系、机械工程系、汉教部.(2)学生工作处与其“下位”要素的关系是从属关系.10.某型号电脑由以下设备与主机相连：外存储器(磁盘驱动器和磁带机)、打印机、显示器、键盘、游戏杆，试画出该型号电脑的结构图.【导学号：97220053】【解】结构图如图所示：[能力提升]1.(2016·亳州高二检测)在下列四组框图中，是结构图的是________.(填序号)图4-2-17【解析】根据结构图的意义可知，①③是结构图，而②④分别是程序框图和工序流程图.【答案】①③2.如图4-2-18是王明家家谱的一部分：【导学号：97220054】图4-2-18由此可推知，王明共有________个曾祖父母.【解析】祖父、祖母、外祖父、外祖母分别有他们的父亲、母亲，所以共有8个曾祖父母.【答案】83.如图4-2-19是某创新大赛分类图，图4-2-19由图4-2-19可知，影视动画属于________.【解析】由图知，影视动画属于广告项.【答案】广告项4.画出《数学必修2》中“点、线、面之间的位置关系”这一节的知识结构图.【解】。
