GU5.3灯座标准尺寸

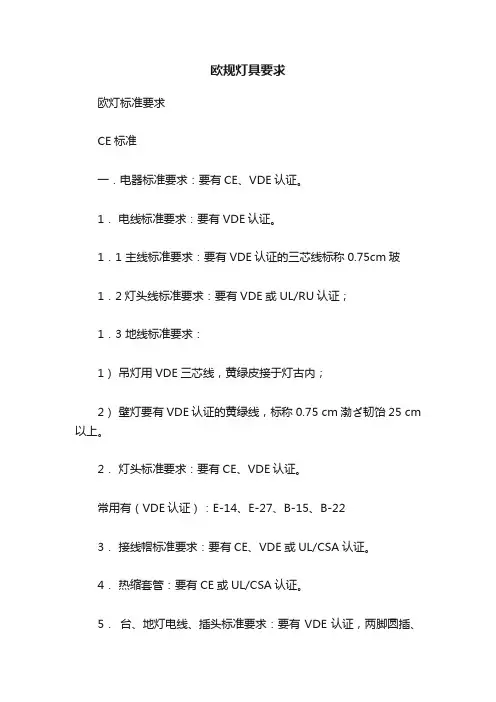

欧规灯具要求欧灯标准要求CE标准一．电器标准要求：要有CE、VDE认证。

1．电线标准要求：要有VDE认证。

1．1 主线标准要求：要有VDE认证的三芯线标称0.75cm玻1．2灯头线标准要求：要有VDE或UL/RU认证；1．3 地线标准要求：1）吊灯用VDE三芯线，黄绿皮接于灯古内；2）壁灯要有VDE认证的黄绿线，标称0.75 cm渤ざ韧饴25 cm 以上。

2．灯头标准要求：要有CE、VDE认证。

常用有（VDE认证）：E-14、E-27、B-15、B-223．接线帽标准要求：要有CE、VDE或UL/CSA认证。

4．热缩套管：要有CE或UL/CSA认证。

5．台、地灯电线、插头标准要求：要有VDE认证，两脚圆插、三脚圆插或两脚扁插、三脚圆扁。

5．1台灯出线长1.8米以上，开关距底座30-60CM；5．2地灯出线长2.5米以上，脚踏开关距底座60-100CM；5．3插头的规格形状看订单出口哪一个国家和地区来定（如出口英国的用BP插头）。

6．电器安全测试标准要求：6．1.1吊灯、壁灯（固定式灯具）：AC 1800V 0.5MA 2-3 S 无击穿现象6．1.2台灯、地灯（可移式灯具）：AC 3750V 0.5MA 2-3 S 无击穿现象6．2 接地电阻测试：12V 10-25A ，接地阻值不得超过0.5Ω（欧）；6．3绝缘电阻测试：500V 1）不同极的带电部件之间，电阻值不能小于2MΩ（兆欧）；2）带电部件与灯壳之间，电阻值：非II类≥2MΩ，II类≥4MΩ。

二．五金配件规格要求：1．挂板常用圆挂板或一字挂板；2．吊钟不限制；3．吊链长度一般65-150CM，粗细看灯体轻重，受力为灯体的4倍。

三．标签：贴于产品上的有：1）产地标；2）F 标；3）CE标；4）地线标；5）电线标；6）日期标；7）pass标；8）功率标。

包装材料上的有：1）四方标；2）环保标；3）警告标。

荧光灯G5，G8，G13是什么意思？G表示灯头是有两个或两个以上插脚的。

后面的数字表示两插脚的中心之间的距离，单位为mm，如果是两个以上的插脚，则指各插脚中心所在圆周的直径。

G5一般表示灯头是两个插脚的，两插脚的中心之间的距离为5mm。

常用的灯头型号有B14，B22，E10，E14，E26，E27，E40，Fa6，G5，G8，G10g，G13，GU5.3，GX5.3，GY6.35和GZ4等。

其中B14和B22为卡口（插口）灯头，外壳直径分别为12 mm和14mm，适用于卡口（插口）白炽灯；E10，E14，E26，E27和E40为螺口灯头，螺纹牙顶直径分别为10mm，14mm，26mm，27mm和40mm，适用于螺口白炽灯、细管径紧凑型节能荧光灯和其他电光源；Fa6为带1个圆柱形插脚的灯头，插脚直径为6mm，适用于瞬时启动型荧光灯；G5，G8，G10g，G13，GU5.3，GX5.3，GY6.35和GZ4为有两个插脚的灯头，两插脚的中心距离分别为4mm，5mm，5.3mm，6.35mm,，8mm 10mm和13mm，其中G5，G10和G13适用于双端直管形荧光灯，GU5.3和GX5.3适用于单端卤钨灯（杯灯）；G10g为有4个插脚的灯头，插脚的中心距离为10mm，适用于圆型节能荧光灯。

1）直管形荧光灯。

这种荧光灯属双端荧光灯。

常见标称功率有4W，6W，8W，12W，15W，20W，30W，36W，40W，65W，80W，85W和125W。

管径用T5，T8，T10，T12。

灯头用G5，G13。

目前较多采用T5和T8。

T5显色指数＞30，显色性好，对色彩丰富的物品及环境有比较理想的照明效果，光衰小，寿命长，平均寿命达100小时。

适用于服装、百货、超级市场、食品、水果、图片、展示窗等色彩绚丽的场合使用。

T8色光、亮度、节能、寿命都较佳，适合宾馆、办公室、商店、医院、图书馆及家庭等色彩朴素但要求亮度高的场合使用。

各量规的作用如下：E14灯头通规（7006-27F-1）：用来检测E14灯头螺纹的最大尺寸和灯头长度的最小尺寸E14灯头止规（7006-28B-1）：用来检测E14灯头螺纹直径d的最小尺寸E14焊锡高度规（7006-27G-1）：用来检测E14灯头焊锡的高度E14灯头接触性能规（7006-54-2）：用来检测灯与IEC标准灯座的接触性能E14灯头防意外接触性能量规（7006-55-2）：用来检测成品灯上E14灯头在插入时防意外接触性能E27灯头通规（7006-27B-1）：用来检测E27灯头螺纹的最大尺寸和灯头长度的最小尺寸E27灯头止规（7006-28A-1）：用来检测E27灯头螺纹直径d的最小尺寸E27焊锡高度规（7006-27C-1）：用来检测E27灯头焊锡的高度E27灯头接触性能规（7006-50-1）：用来检测灯与IEC标准灯座的接触性能E27灯头防意外接触性能量规（7006-51A-2）：用来检测成品灯上E27灯头在插入时防意外接触性能E26灯头通规（7006-27D-3）：用来检测E26灯头螺纹的最大尺寸和灯头长度的最小尺寸E26灯头止规（7006-29L-4）：用来检测E26灯头螺纹直径d的最小尺寸E26灯头接触性能规（7006-29-3）：用来检测灯与IEC标准灯座的接触性能E27灯头防意外接触性能量规（7006-29A-2）：用来检测成品灯上E26灯头在插入时防意外接触性能B22d灯头通规（7006-11-8）：用来检测B22d灯头直径A的最大尺寸和灯头D1部分（灯头上面部分）长度的最小尺寸B22d灯头止规（7006-10-8）：用来检测B22d灯头直径的最小尺寸B22d灯头验收规（7006-3-1）：用来检测B22d灯头插脚的径向位置B22d灯头插入规（7006-4A-2）：用来检测B22d灯头是否可以插入灯座中B22d灯头夹持规（7006-4B-1）：用来检测B22d灯头插脚在灯座中的固定位置GU5.3通规止规（7006-109-1）：用来检测GU5.3灯头Pin脚直径最大尺寸、最小尺寸、间距和长度GU10通规止规（7006-121-1）：用来检测GU10灯头Pin脚直径最大尺寸、最小尺寸、间距和长度。

LED照明产品命名法则1、LED T8荧光灯管率：8W—输出功率8W；15W—输出功率15WTR：全透；无（默认）：雾化光扩散光源色温：WW—2700~3000K；NW—4500~5500K；CW：6500~8000K三到四位数字，主体轮廓长度（mm）：1200—1200mm长度LP：光源类型小功率；COB：模组光源G13：安装灯头尺寸为中心孔距13mmLED T8荧光灯管系列荧光灯管率：6W—输出功率6W；15W—输出功率15WTR：全透；无（默认）：雾化光扩散光源色温：WW—2700~3000K；NW—4500~5500K；CW：6500~8000K三到四位数字，主体轮廓长度（mm）：1200—1200mm长度LP：光源类型小功率；COB：模组光源G5：安装灯头尺寸为中心孔距5mmLED T8荧光灯管系列3、LED球泡灯同类产品序列号：No.1第1序号产品；No.2第2序号产品；依次类推功率：7W—输出功率7W光源色温：WW—2700~3000K；NW—5500~6500K；；RD—红色；YW—黄色；BL—蓝色；GN—绿色LED光源类型：HP—大功率； MP—中功率；LP—小功率；COB—模组光源；灯座类型：E27；E14；E17；GU10；E26mm），最大外径尺寸：55—最大外径Φ55mm ：LED球泡灯系列蜡泡灯No.1第1序号产品；No.2第2序号产品依次类推功率：4W—输出功率4W光源色温：WW—2700~3000K；NW—5500~6500K；LED光源类型：HP—大功率； MP—中功率；LP—小功率；COB—模组光源；灯座类型：E27；E14；E17；GU10；E26mm），最大外径尺寸：45—最大外径Φ45mm ：LED蜡泡灯系列5、LED PAR光源率：15W—输出功率15W：WW—2700~3000K；NW—5500~6500K；光源类型：HP—大功率； MP—中功率；LP—小功率；COB—模组光源；E27；GU10；E26mm）：最大外径尺寸，PAR光源型号代码：LED PAR光源系列光源率：3W—输出功率W；S3W，单颗输出功率3W：WW—2700~3000K；NW—5500~6500K光源类型：HP—大功率； MP—中功率；LP—小功率；COB—模组光源；E27；GU10；GU5.3mm）：最大外径尺寸，MR光源型号代码：LED MR光源系列7、LED筒灯同类产品序列号：No.1第1序号产品；No.2第2序号产品；依次类推功率：6W—输出功率6W光源色温：WW—2700~3000K；NW—5500~6500KLED光源类型：HP—大功率； MP—中功率；LP—小功率；COB—模组光源数字后带In，反射杯最大外径：4In表示反射最大外径为100mm LED筒灯系列8、LED天花灯No.1第1序号产品；No.2第2序号产品；依次类推率：3W—输出功率3W；S3W，单颗输出功率3W：WW—2700~3000K；NW—5500~6500K光源类型：HP—大功率； MP—中功率；LP—小功率；COB—模组光源mm）：灯环最大外径天花灯系列9、LED格栅天花灯No.1第1序号产品；No.2第2序号产品；依次类推率：12W—输出功率12W ；S3W，单颗输出功率3WWW—2700~3000K；NW—5500~6500K光源类型：HP：大功率； MP：中功率；LP：小功率；COB：模组光源Cm）：装饰板L（长）×W（宽）格栅天花灯系列：MSCL—单头；MDCL—双头；MTCL—三头；MFCL—四头LED格栅筒灯No.1第1序号产品；No.2第2序号产品；依次类推率：3W—输出功率5W；10W—输出功率10WWW—2700~3000K；NW—5500~6500K光源类型：HP：大功率； MP：中功率；LP：小功率；COB：模组光源Cm）：装饰板L（长）×W（宽）格栅筒灯系列：MSDL—单头；MDDL—双头；MTDL—三头；MFDL—四头11、LED轨道射灯No.1第1序号产品；No.2第2序号产品；依次类推B—黑色；G—金色；S—银色率：18W—输出功率18WWW—2700~3000K；NW—5500~6500K光源类型：HP：大功率； MP：中功率；LP：小功率；COB：模组光源Cm）轨道射灯系列：TS—单头；MDTS—双头；MTTS—三头；MFTS—四头；MFvTS—五头台灯No.1第1序号产品；No.2第2序号产品；依次类推率：6W—输出功率6WWW—2700~3000K；NW—5500~6500KHP：大功率； MP：中功率；LP：小功率；COB：模组光源Cm）台灯系列13、LED吊线灯No.1第1序号产品；No.2第2序号产品；依次类推12W—输出功率12W：WW—2700~3000K；NW—5500~6500K光源类型：HP—大功率； MP—中功率；LP—小功率；COB—模组光源mm）：灯体最大外径吊线灯系列14、LED镜前灯No.1第1序号产品；No.2第2序号产品；依次类推率：12W—输出功率12W：WW—2700~3000K；NW—5500~6500K光源类型：HP—大功率； MP—中功率；LP—小功率；COB—模组光源Cm）镜前灯系列15、LED厨卫灯同类产品序列号：No.1第1序号产品；No.2第2序号产品；依次类推功率：6W—输出功率6W光源色温：WW—2700~3000K；NW—5500~6500KLED光源类型：HP—大功率； MP—中功率；LP—小功率；COB—模组光源两到三位数字，主体轮廓尺寸（mm）LED厨卫灯系列16、LED吸顶灯同类产品序列号：No.1第1序号产品；No.2第2序号产品；依次类推功率：12W—输出功率12W光源色温：WW—2700~3000K；NW—5500~6500KLED光源类型：HP—大功率； MP—中功率；LP—小功率；COB—模组光源两到三位数字，主体轮廓尺寸（mm）LED家居吸顶灯系列17、迷你射灯No.1第1序号产品；No.2第2序号产品；依次类推率：1W—输出功率1W：WW—2700~3000K；NW—5500~6500KLED光源类型：HP—大功率； MP—中功率；LP—小功率；COB—模组光源两位数字，主体轮廓尺寸（mm）LED迷你射灯系列18、LED壁灯No.1第1序号产品；No.2第2序号产品；依次类推率：12W—输出功率12W：WW—2700~3000K；NW—5500~6500K光源类型：HP—大功率； MP—中功率；LP—小功率；COB—模组光源Cm）壁灯系列。

EN60598（欧洲灯具安规标准）EN60598内容概要1、灯具分类一般灯具可按以下方法进行分类：a、按防触电保护的方法，可分为ClassI、ClassII、ClassIII、Class0等不同的灯具b、按防尘、防潮级别的方法，可以IPXX来区别多种不同的灯具，其中第一个“X”为0-6的任一数字，第二个“X”为0-8的任一数字。

如：普通灯具，其IP等级一般为IP00或IP20；户外使用的灯具则至少应为IP21以上c、按照安装面材料的不同，右分为便于安装的可燃表面和安装在不可燃表面的灯具。

d、按照使用环境的不同，有普通用途的灯具和恶劣条件下使用的灯具，如“T”表示，在恶劣条件下使用的灯具。

注：一台灯具，在同分类组中不能同时分类为不同的灯具类别，如ClassI和ClassII同为一盏灯。

2、灯具的标识灯具必须清楚，持久地标明如下内容：a、换灯胆时，在外面或为的换灯胆而拆开灯罩后便能见的内容：如额定功率、特殊灯胆、冷光源、保护罩、燃点警告等。

b、安装过程中能在外面见或安装时拆开灯罩后能见的内容：如来源（包括商标、制造商的名字或责任供应商的名字），额定工作电压（250V除外，ClassII灯具的符号（半灯具不能加此标志），ClassIII灯具的符号，型号，接线端子）。

c、安装完成之后需要见的内容：环境温度（25℃除外），IP等级，被照射物，恶劣环境使用标志。

d、其它信息：电源工作频率，不适合安装在普通可燃物表面上的警告，必要的接线图（一线到底除外），室内使用的信息，夹灯警告语等等。

3、结构3．1、过线的通道应光滑，没有能使电线受损的飞边，毛刺等似凸起。

3．2、对可移式Class0、I和II以及经常调节的固定式Class0、I和II类灯具，接线端子和边接电源线的接头应足够的保护好，防止金属件因脱落的电线或螺钉使其带电。

3．3、进入灯具内部的电线，若其额定工作温度小于灯具内部可能达到的温度，则此电线要么用耐热套管保护电线，要么在进线口用接线端子连接耐高温的电线到灯具内部。

EN60598（欧洲灯具安规标准）EN60598（欧洲灯具安规标准）EN60598内容概要1、灯具分类一般灯具可按以下方法进行分类：a、按防触电保护的方法，可分为ClassI、ClassII、ClassIII、Class0等不同的灯具b、按防尘、防潮级别的方法，可以IPXX来区别多种不同的灯具，其中第一个“X”为0-6的任一数字，第二个“X”为0-8的任一数字。

如：普通灯具，其IP等级一般为IP00或IP20；户外使用的灯具则至少应为IP21以上c、按照安装面材料的不同，右分为便于安装的可燃表面和安装在不可燃表面的灯具。

d、按照使用环境的不同，有普通用途的灯具和恶劣条件下使用的灯具，如“T”表示，在恶劣条件下使用的灯具。

注：一台灯具，在同分类组中不能同时分类为不同的灯具类别，如ClassI和ClassII同为一盏灯。

2、灯具的标识灯具必须清楚，持久地标明如下内容：a、换灯胆时，在外面或为的换灯胆而拆开灯罩后便能见的内容：如额定功率、特殊灯胆、冷光源、保护罩、燃点警告等。

b、安装过程中能在外面见或安装时拆开灯罩后能见的内容：如来源（包括商标、制造商的名字或责任供应商的名字），额定工作电压（250V除外，ClassII灯具的符号（半灯具不能加此标志），ClassIII 灯具的符号，型号，接线端子）。

c、安装完成之后需要见的内容：环境温度（25℃除外），IP等级，被照射物，恶劣环境使用标志。

d、其它信息：电源工作频率，不适合安装在普通可燃物表面上的警告，必要的接线图（一线到底除外），室内使用的信息，夹灯警告语等等。

3、结构3．1、过线的通道应光滑，没有能使电线受损的飞边，毛刺等似凸起。

3．2、对可移式Class0、I和II以及经常调节的固定式Class0、I 和II类灯具，接线端子和边接电源线的接头应足够的保护好，防止金属件因脱落的电线或螺钉使其带电。

3．3、进入灯具内部的电线，若其额定工作温度小于灯具内部可能达到的温度，则此电线要么用耐热套管保护电线，要么在进线口用接线端子连接耐高温的电线到灯具内部。

图文详解LED灯E27、MR16、B22和GU10,T5T8,G24等的含义灯的接口灯座常用的有多种类型，如E27、E14、GU10等。

它们后面的数字表示接口尺寸（毫米）。

MR16、PAR16等是灯杯类型，后面的数字表示灯杯的尺寸（单位：英分，即1/8英寸）。

E27和GU10指不同的灯座类型。

E27、E26、E14、E12、等E开头通常为：螺口灯座。

E27指螺纹口直径27mm的螺旋灯头，E14就是螺纹直径14mm的螺纹灯头，还有E26、E40等。

GU：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示插脚中心距（单位：毫米"mm"）。

GU10和GU5有两个圆形的插脚，GU10的插脚中心距为10mm，常用于高压灯，而GU5的插脚中心距为5.33mm，常用于低压灯。

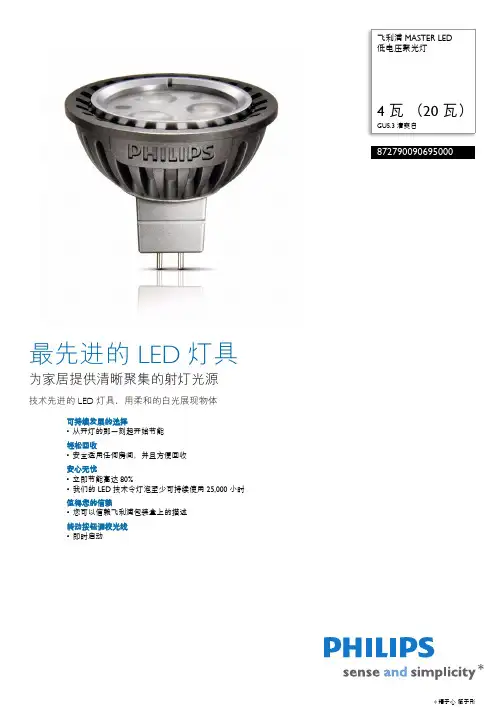

MR：Multiface Reflect，多面反射（灯杯），后面数字表示灯杯口径（单位是1/8英寸）,MR16的口径=16×1/8=2英寸≈50mm MR16灯杯常用的灯头有GU5.3（细针脚）和GU10。

如果用E27，则通常叫做PAR16。

T5,T8灯头标准；世界上是唯一的，只有一种尺寸规格，T5的灯头是G5，T8的灯头是G13。

T5\T8灯头都是双针，针的直径都是2.0mm，裸露长度是7.5mm，T5管针间距是5mm，T8针间距是12mm，世界上都是统一标准。

B22：B代表插口，灯头光源灯头的一种配用于B22灯具光源接口，字母后的数字代表接口直径22MM的灯头有两根凸起卡笋，用于卡入B22灯具接口。

是灯泡最常用的一种接口。

G24灯头，G24属于横插式灯头，在现实生活中，我们可以看到一些超市、酒店天花板上筒灯里面多数装的G24横式的灯，具体形状请参考如下LED灯具灯头：这种横插式LED筒灯就是采用G24灯头。

主用于酒店筒灯里面，灯具的发光角度为180度。

以上只是收集了最常用的灯头资料，也是国际标准灯头。

灯座（灯头）规格标准常识灯座（灯头）在安装方式上分为卡口、螺口等方式，从材料上分为电木、塑料、金属、陶瓷等材料，通常用的灯座如E27是最普遍的节能灯螺口灯座，而配合日光灯的灯座通常称为T8灯座或T5灯座。

另外，灯座（灯头）根据使用环境的不同，还有相应的IP防护级。

所有灯座（灯头）均需要通过IEC（国际电工委员会标准）安全认证。

灯座的分类：E开头的灯座（灯头）为普通螺口灯座，是最普遍使用的一种灯座（灯头），后面的数字代表灯头大小，E27就是我们平时用的白炽灯灯头，E14比E27小，比E27大的还有E40。

85W 节能灯通常有E27、E40两种灯头，一般被叫做小头节能灯和大头节能灯。

GU开头的灯座（灯头）为我们日常用的卡口式，其中G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面的数字则表示灯脚孔中心距（单位是毫米“mm”），如GU10。

MR开头的灯座（灯头）是直插式局部照明射灯常用灯座，这种射灯通常有两个插针，安装方便。

例如MR16，在照明行业里指最大外径为2英寸的带多面反射罩的灯具。

MRMR（MultifaceReflect）指多面反射（灯杯），后面的数字表示灯杯口径（单位是1/8英寸），例如MR16的口径为16×1/8=2英寸，约为50mm。

PAR灯也叫筒灯，照射光束，通常用作舞台照明、动感换色等，是舞台上常见的灯具，这类灯具一般耗电大，温度高，现在逐渐被LED灯取代。

AR开头的是铝质冷反光卤素射灯。

G12是一种单端的管形金属卤化物灯泡。

电光源用灯头、灯座的命名方法灯头规格与型号1 范围本标准规定了电光源用灯头、灯座的命名方法.2 符号系统本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途.该符号系统由字母、数字和记号这几个部分组成,每一部分各有自己的含义.对每一特定的灯头和灯座只应该用一个符号来命名,该符号系统不能用于识别灯头灯座所用材料.某一符号系统的各部分应直接连在一起,不得有空隙或其它分隔符号. 灯头灯座的完整符号采用下述形式. 灯头符号:(a)(b) (c) - (d) /(e) ×(f) 灯座符号:(a) (b) (c) - (d) 注:可以采用缩写的灯头符号,但是这种缩写符号不得引起误解. 灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容.符号中的该特定部分对于灯头及其所用的灯座来说是一样的.灯头符号中斜线之后的部分(如果存在这部分)表示灯头的某些重要尺寸,但这些尺寸并不是灯在灯座中的互换要求的必须的一部分.然而,这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的. 注:IEC的术语与北美术语相反,将无灯头灯的触点部分和固定部分叫做"灯端".3 基本符号符号的(a)部分由一个或一个以上的大写字母组成,表示灯头的类型.下述各字母虽然表示灯头,但是,对于灯座,它们也有类似的意义. B--卡口灯头; BA--卡口灯头,最初用于汽车灯; BM--矿灯用卡口灯头; E--(爱迪生)螺口灯头; F--带一个出触点的灯头; 字母F后的小写字母表示触点的不同形式,例如 : a--表示圆柱形插脚; b--表示带凹槽的插脚; c--表示特殊形状的插脚; G--两个或两个以上的凸出触点,例如插脚或接线柱 ; K--带导线连接件的灯头; P--预聚焦式灯头; R--带凹式触点的灯头; S--外壳式灯头--在灯座中不靠凸出部件来固定灯头; SV--带锥形末端的外壳式灯头(V形); T--电话机用灯头; W---表示灯端,灯与灯座的电接触直接通过位于灯端表面的引线来完成,灯端的玻璃部分(或其它绝缘材料部分)对灯在灯座中的安装来说是必不可少的.对于能代替整个灯端并符号同一互换性要求的绝缘材料的单个灯头,也可以用符号表示; 注:早先的某些符号形状类似于櫀形物,这便导致使用字母符号"W".例如:E27--螺口灯头; F a4--带一个圆柱形插脚式触点的灯头. X--如果根据上列各项规定,不能用符号表示某灯头,则这类灯头采用大写字母X加一系列数字的方法来表示. 例如:X511--带两个独立的金属翼片的玻璃灯端. 修改方法Ⅰ 如果,某一灯头的附加特性包括在上述大写字母中,并能用附加的大写字母来表示,则在整个字母组合中表示最重要意义的字母应排在受首位. 例如:PK22s----带导线连接件的预聚焦灯头. 修改方法Ⅱ 其特性与本标准各项规定相一致的灯头可采用目前灯头已经使用过的符号.如果这种灯头在电器或机械要求方面是不能(或不完全能)互换的,则将大写字母X,Y,Z或U,或两个以上这种字母的组合加在灯头基本符号之后. 例如:BY22d--符号特殊要求的B22型灯头. GY16--不能与G16型基本灯头互换的G16型灯头. 修改方法Ⅲ 在特殊情况下,符号的(a)部分之前可以带有一数字,通常是2.该符号表示整个灯头是一个由2个(或2个以上)单个类似灯头构成的组合灯头. 例如:2G13--由两个并列排列相互间有一定距离的G13型灯头构成的组合灯头(这种灯头用于U形荧光灯). 符号的(b)部分由数字构成,它表示灯头主要尺寸的近似值,单位是mm.该主要与基本符号字母的关系如下所示; B,BA,BM,K,S,和SV后面的数字表示外壳的直径; E后面的数字指螺纹的牙顶直径; F后面的数字指触点的直径或其它类似的尺寸; G后面的数字指两插脚的中心之间的距离; -对于两个以上的插脚,则指各插脚中心所在圆周的直径; P 后面的数字表示用来将灯横向定位的那个部件的最重要尺寸; R 后面的数字表示对灯头在灯座中的匹配安装来说是必不可少的那种绝缘部件的最大横向尺寸; T 后面的数字表示两触片外部之间的宽度; W 后面的数字表示灯端上封有引线的玻璃;(或其它绝缘材料)封接部位的总厚度及宽度,二者之间有乘号(×); 例如:BA15b--表示外壳直径约为15mm的汽车灯用卡口灯头. G13--表示两插脚之间的距离约为13mm的双插脚灯头. 符号的(c)部分由小写字母构成,它表示触点、触片、插脚或挠性连接件的数量.下述字母便是这类用法: s--代表1个触点; d--代表2个触点; t--代表3个触点; q--代表4个触点; p--代表5个触点. 灯头的外壳不应视为是触点,这与外壳是否载流部件无关,触点不必全是同一形状. 例如:E26d--指具有两个底部触点的E26型灯头; G10q--指带4个触点插脚的灯头. 必要时,符号带有(d)部分,它由前面带连字符(-)的数字构成,该部分表示对互换性来说十分重要的附加部件. 例如:数字3表示带3个销钉的卡口灯头,或表示灯头的主要外形的某一尺寸. 例如:B22d-3--指带3个定位销钉的B22型灯头. PG22-6.35--指聚焦环直径约为避免2mm,两触点相距约6.35mm的预聚焦式灯头. 符号的(e)部分由前面带有斜线(|)的数字构成,它表示灯头总长度的近似值,单位mm.该长度包括凸出的绝缘材料,但不包括触点或插脚的长度. 例如:B15/d19--指总长度约为19mm的B15d灯头. SV型(装饰灯用)灯头的长度指的是从圆锥形外壳直径3.5mm处至灯头开口端的距离.为避免误解,该长度值标在连字符号之后,斜线之前. 符号的(f)部分由表示灯头外壳的敞口端或带裙边一端的外径的近似值的数字构成.位于(f)处的数字之前标有乘号(×).该数字表示裙边不包括喇叭口的外径近似值或开口端的内径,单位是mm. 例如:B22d/25×26--指总长度约为25mm,裙边外径为26mm的B22灯头. 4 其他符号及其含义EP10/14×11--螺纹牙顶直径为10mm的预聚焦式螺口灯头,其总长度约为14mm,裙边直径约为11mm. B22D-3(90·/135·)/25×26--指带有两触片,直径约为22mm 的卡口灯头,它还带有三个定位销钉,其径向分布角度分别为90·,135·和135·;总长度约为25mm,裙边直径约26mm. BAY15d/19--指带偏置定位销钉,直径约15mm,有两个触片的(汽车用)卡口灯头,其总长度约为19mm. K59d/80×63--指带两个挠性连接件的,外壳直径约为59mm的灯头,其外壳总长度约为80mm,裙边直径约为63mm. R17d/80×63--指(对灯头在灯座的定位十分必要的)绝缘体的最大横向尺寸约17mm的凹式双触点灯头,外壳高度约为10mm,外壳直径约为35mm. SV8.5-8--指外壳为圆椎形,其末端直径约为8.5mm的外壳式灯头,从圆椎体直径3.5mm处至外壳开口末端测得的外壳长度约为8mm. T6.8--指两触片的外侧之间的宽度约为6.8mm的电话用灯头. EX10/13--指对漏电距离有附加要求的螺口灯头,其牙顶螺纹的直径约为10mm,总长度约为13mm.(照明网)有关LED （Light emitting diode）LED光源可以做3C认证:上个世纪60年代，科技工作者利用半导体PN结发光的原理，研制成了LED发光二极管。
