风神蓝鸟电路图(整车线束位置图)

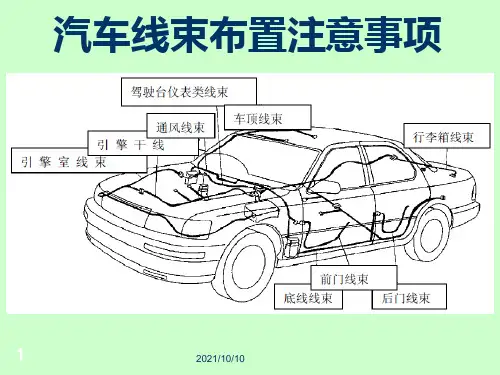

图13-1-19 整车线束位置图（L.H.D型）图13-1-20 整车线束位置图（R.H.D型）图13-1-21 发动机室线束位置图（L.H.D 型）E3-制动液液面高度开关 E22-压缩机 E43-左侧转向信号灯 E6-继电器盒 E26-喇叭 E51-二极管 E7-至（E104） E29-左前大灯 E52-至（M1）（S.M.J.） E8-至（E105） E31-左前转向信号灯 E55-至保险丝盒 E9-至（E102） E33-左车宽灯和转弯灯 E56-至保险丝盒 E10-至（E103） E35-双压力开关 E57-钥匙开关 E11-至（至101） E36-散热器风扇电机-1 E58-点火开关 E12-车身地线 E37-散热器风扇电机-2 E60-雾灯开关 E13-前清洗器电机 E38-熔线和保险丝盒 E61-灯光开关E15-右车宽灯和转弯灯 E39-至保险丝盒 E63- A.S.C.D.转向开关 E17-右前大灯 E40-车身地线 E64-喇叭开关 E18-右前转向信号灯 E41-蓄电池 E65-刮水器开关 E21-至雾灯子线束（选用） E42-A.S.C.D.泵E67-转向信号灯开关图13-1-22 发动机室线束位置图（R.H.D型）E1-右侧转向信号灯E20-右雾灯E40-车身地线E2-动力转向油压开关E21-至雾灯子线束（选用）E41-蓄电池E3-制动液液面高度开关E22-压缩机E51-二极管E4-右前传感器（对防抱死制动系统） E23-排气传感器（SR20DE）E52-至（M1）E5-车身地线E24-排气温度传感器（SR18DE）E53-至（M5）E6-继电器盒E25-环境开关E54-至（M6）E7-至（E104）E26-喇叭E55-至保险丝盒E8-至（E105）E28-环境传感器E56-至保险丝盒E9-至（E102）E29-左前大灯E57-钥匙开关E10-至（E103）E30-左雾灯E58-点火开关E11-至（至101）E31-左前转向信号灯（香港除外）E59-转弯灯开关E12-车身地线E32-右车宽灯（香港）E60-雾灯开关E13-前清洗器电机E33-左车宽灯和转弯灯（香港除外） E61-灯光开关E14-后清洗器电机E34-左前转向信号灯（香港）E62-转向信号灯开关E15-右车宽灯和转弯灯（香港除外） E35-双压力开关E63- A.S.C.D.转向开关E16-右前转向信号灯（香港）E36-散热器风扇电机-1 E64-喇叭开关E17-右前大灯E37-散热器风扇电机-2 E65-刮水器开关E18-右前转向信号灯（香港除外）E38-熔线和保险丝盒E66-后刮水器开关E19-右车宽灯（香港）E39-至保险丝盒图13-1-23 主线束位置图（L.H.D型）M1-至（E52）M29-危险开关M55-新鲜气通风电机M2-至（B1）M30-换档锁止控制单元M56-二极管M4-断电器M31-A.S.C.D.离合器开关M61-进气门电机M8-至（D52）M32- A.S.C.D.制动器开关M62-手套箱灯M10-至保险丝盒M33-制动灯开关M63-手套箱灯开关M11-保险丝盒M34-方式门电机M64-至（R1）M12-诊断盒插头M35-空气混合门电机M65-至（D1）M14-后车窗去雾器开关M38-组合仪表M66-至（D2）M15-A.S.C.D.开关M39-组合仪表M67-车身地线M16-车门镜开关M40-组合仪表M69-吹风机电机M17-照明控制开关M42-组合仪表M70-风扇电阻M18-组合闪光单元M44-新鲜气通风电机M103-刮水器电机M20- A.S.C.D.控制单元M45-录音机M151-至（D71）M21-车身地线M46-收音机M152-报警器M22-时钟M47-收音机M153-时间控制单元M23-按键控制单元M48-烟灰缸照明M154-热控制放大器M24-按键控制单元M49-点烟器M155-动力转向油压开关M25-A/C开关M50-点烟器明M156-侧转向信号灯M26-空气混合加热器M51-至（F16）M28-风扇开关M53-至（F18）图13-1-24 主线束位置图（R.H.D型）M1-至（E52）M31-A.S.C.D.离合器开关M61-进气门电机M2-至（B1）M32- A.S.C.D.制动器开关M62-手套箱灯M3-A/T指示灯继电器M33-制动灯开关M63-手套箱灯开关M4-断电器M34-方式门电机M64-至（R1）M5-至（E53）M35-空气混合门电机M65-至（D1）M6-至（E54）M36-前刮水器放大器M66-至（D2）M7-至（D51）M37-前喇叭放大器M67-车身地线M8-至（D52）M38-组合仪表M68-遥控车门锁控制单元M9-至（D53）M39-组合仪表M69-吹风机电机M10-至保险丝盒M40-组合仪表M70-风扇电阻M11-保险丝盒M41-迎面显示控制单元M71-至子线束（防抱死制动系统）M12-诊断盒插头M42-组合仪表M72-ABS控制单元（防抱死制动系统）M13-右高音喇叭M43-报警钟M73-车身地线M44-新鲜空气通风电机M81-未用M14-后车窗去雾器开关（不带A.S.C.D.）M15-A.S.C.D.开关M45-录音机M82-自动空调单元M16-车门镜开关M46-收音机M83-车上传感器M17-照明控制开关M47-收音机M84-吹风机高速继电器M18-组合闪光单元M48-烟灰缸照明M85-G传感器（防抱死制动系统）M49-点烟器M101-前刮水器放大器M19-后车窗去雾器开关（带A.S.C.D.）M20- A.S.C.D.控制单元M50-点烟器照明M102-A.S.C.D.泵M21-车身地线M51-至（F16）M103-前刮水器电机M22-时钟M52-至（F17）M104-执行器（防抱死制动系统）M23-按键控制单元M53-至（F18）M105-车身地线M24-按键控制单元M54-至（F19）M106-左前传感器M25-A/C开关M55-新鲜空气通风电机M107-左侧转向信号灯M26-空气混合加热器M56-二极管M27-自动A/C开关M57-跳接插接件M28-风扇开关M58-太阳光照传感器M29-危险开关M59-未用M30-换档锁止控制单元M60-功率晶体管图13-1-25 车身线束位置图（L.H.D型）B1-至（M2）B16-右后车门开关B25-左后喇叭B4-车身地线B17-至（T1）B26-油箱表单元B5-至（D151）B18-右后车门喇叭B27-燃油泵B8-换档锁止电磁阀B20-行李仓灯B31-座椅安全带开关B9-驻车制动开关B21-高位制动灯B32-左前车门开关B14-车身地线B23-左后车门开关B33-右前车门开关B15-至（D101）B24-后车窗去雾器电容图13-1-26 车身线束位置图（R.H.D型）B1-至（M20 B11-左座椅安全带带扣开关B21-高位制动灯B2-右前车门开关B12-左前车门开关B22-后喇叭放大器B3-右减压器B13-左减压器B23-左后车门开关B4-车身地线B14-车身地线B24-后车窗去雾器电容B5-至（D151）B15-至（D101）B25-左后喇叭B6-右座椅安全带带扣开关B16-右后车门开关B26-油箱表单元B7-左减压器B17-至（T1）B27-燃油泵B8-换档锁止电磁阀B18-右后喇叭B28-右后传感器（防抱死制动系统）B9-驻车制动开关B19-后刮水器电机B29-左后传感器（防抱死制动系统）B20-行李仓灯B10-排气温度传感器（SR20DE）图13-1-27 EFI线束位置图（R.H.D型）F1-排气传感器（SR18DE）F8-节气门传感器F15-E.C.C.S.继电器F2-曲轴转角传感器F9-1缸喷油嘴F16-至（M51）F3-至（E123）F10-2缸喷油嘴F17-至（M52）F4-功率晶体管F11-3缸喷油嘴F18-至（M53）F5-点火线圈F12-4缸喷油嘴F19-至（M54）F6-电阻和电容F13-发动机地线F7-空气流量计F14-E.C.C.S.控制单元图13-1-28 EFI线束位置图（L.H.D型）F2-曲轴转角传感器F8-节气门传感器F14-E.C.C.S.控制单元F3-至（E123）F9-1缸喷油嘴F15-E.C.C.S.继电器F4-功率晶体管F10-2缸喷油嘴F16-至（M51）F5-点火线圈F11-3缸喷油嘴F18-至（M53）F6-电阻和电容F12-4缸喷油嘴F7-空气流量计F13-发动机地线图13-1-29 发动机第2线束位置图E101-至（E11）E109-热敏电阻E117-起动电机（香港除外）E102-至（E9）E110-F.I.C.D.电磁阀E118-车速传感器E103-至（E10）E111-A.A.C.电磁阀E119-空档开关（M/T型）E104-至（E7）E112-爆震传感器E120-锁止电磁阀和超速档控制电磁阀E105-至（E8）E113-空气调节器E121-抑制器开关E106-车身地线E114-油压开关E122-抑制器开关（带A/T指示灯系统）E107-交流发电机E115-起动电机E123-至（F3）E108-发动机温度传感器E116-起动电机（香港） E124-蓄电池图13-1-30 尾灯线束位置图T1-至（B17）T5-右后组合灯T9-左后组合灯T2-电动天线电机T6-右牌照灯（A型）T10-右牌照灯（B型）T3-至子线束（高位制动灯）T7-左牌照灯（A型）T11-左牌照灯（B型）T4-行李仓灯开关T8-车身地线图13-1-31 车门线束(左侧)位置图(左前)D1-至（M65） D8-前车门喇叭 D2-至（M66） D9-车门锁执行器（R.H.D.型） D3-车门镜（电动折叠镜） D20-电动车窗开关（L.H.D.型） D4-车门镜 D21-电动车窗开关（L.H.D.型） D5-电动车窗调节器 D22-电动车窗开关照明（L.H.D.型） D6-电动车窗开关（R.H.D.型） D23-车门锁把手开关（L.H.D.型） D7-电动车窗放大器（R.H.D.型）图13-1-32 车门线束(左侧)位置图(左后)D101-至（B15） D104-电动车窗调节器 D102-电动车窗放大器 D105-车门锁执行器 D103-电动车窗开关图13-1-33 车门线束(右侧)位置图(右前)D51-至（M7）（R.H.D.型） D60-电动车窗开关（R.H.D.型）D52-至（M8） D61-车门传感器（带无钥匙进入系统车型）D53-至（M9）（R.H.D.型） D62-蜂鸣器（带无钥匙进入系统车型）D54-车门镜（电动折叠镜） D63-车门锁把手开关（带无钥匙进入系统车型）D55-车门镜 D64-车门锁把手开关（不带无钥匙进入系统车型）D56-电动车窗调节器 D65-车门锁把手执行器D57-前车门喇叭 D71-至（M151）D58-电动车窗开关照明（L.H.D.型） D72-电动车窗开关（L.H.D.型）D59-电动车窗开关（R.H.D.型） D73-电动车窗放大器（L.H.D.型）图13-1-34 车门线束(右侧)位置图(右后)D151-至（B5）D153-电动车窗开关D155-车门锁执行器D152-电动车窗放大器D154-电动车窗调节器图13-1-35 室内灯线束位置图R1-至（M64）R4-聚光灯R2-左高频喇叭（R.H.D.型）R5-室内灯（不带遮阳蓬顶）R3-遮阳蓬顶电机R6-室内灯（带遮阳蓬顶）。

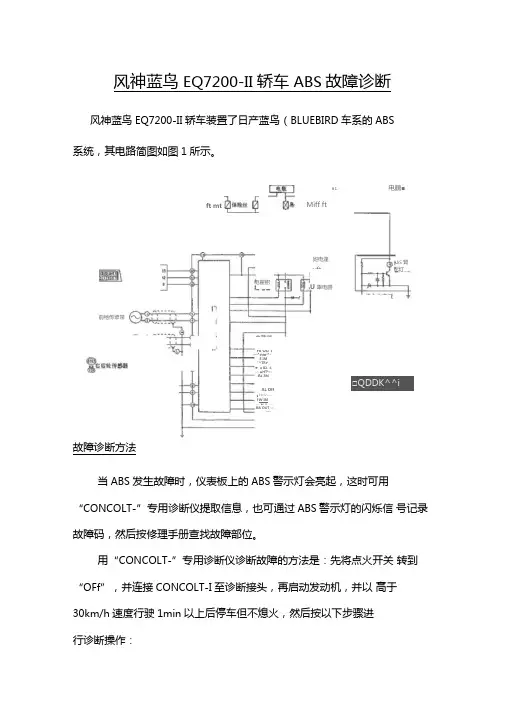

风神蓝鸟EQ7200-II 轿车ABS 故障诊断风神蓝鸟EQ7200-II 轿车装置了日产蓝鸟（BLUEBIRD 车系的ABS 系统，其电路简图如图1所示。

故障诊断方法当ABS 发生故障时，仪表板上的ABS 警示灯会亮起，这时可用 “CONCOLT-”专用诊断仪提取信息，也可通过ABS 警示灯的闪烁信 号记录故障码，然后按修理手册查找故障部位。

用“CONCOLT-”专用诊断仪诊断故障的方法是：先将点火开关 转到“OFf ”，并连接CONCOLT-I 至诊断接头，再启动发动机，并以 高于30km/h 速度行驶1min 以上后停车但不熄火，然后按以下步骤进行诊断操作：□QDDK^^ift mtMiff ft姙电逢xft电翟樹前牠传眾常U 畢电歸Fk OU T —^nnr^-E IM "^TRr 1_ ► a 01--I --- ■HT b — A L RhiAL Offn I I Hi \ ---FW IM---- "■« k ' ----BA OUT —iW —fl 1电鶴■AliS 腎示灯1．按下“ CONCOLT-I”I 的开始键；2.按下ABS键；3.按下“ SELF-DIAGRESULT”键，显示检测到的故障以及故障发生开始后的点火开关开启次数；4.根据故障情况进行相应的修理以排除故障；5.按下“ ERAS”E 键以消除原存储故障码；6.以大于30km/h的速度行驶1min以上后检查ABS警示灯是否熄灭。

如果使用故障自诊断系统进行故障检测，则可按以下步骤进行操作：1 .预备程序以大于30km/h 的速度行驶1min 以上，点火开关转到“ OFF”，使用适当线束将诊断接头上的9 号接头插好，点火开关转到“ ON”，不能踏制动踏板且不能启动发动机。

3s后，ABS警示灯闪亮。

2.读取故障码自诊断系统的故障码是通过ABS警示灯闪亮来显示，故障码为2 位。

先闪亮的是“十位”上的数字，一次闪亮0.6s，停歇0.6s，闪亮的次数即为“十位”上的数值；后闪亮“个位”上的数字，一次闪亮0.3s，停歇0.3s，闪亮的次数即为“个位”上的数值。

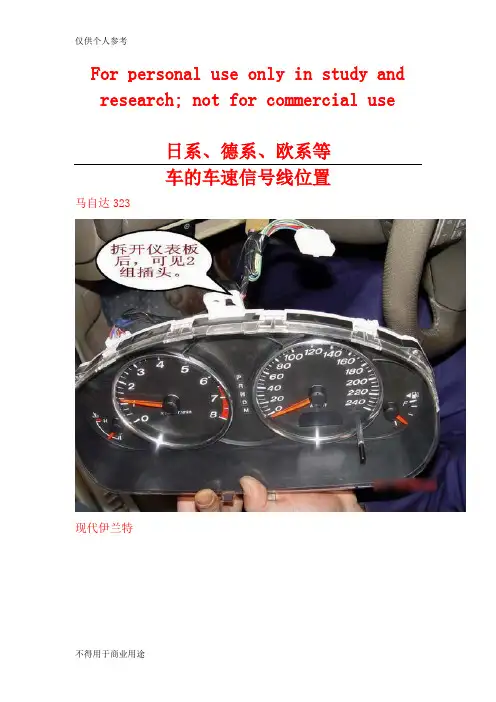

For personal use only in study and research; not for commercial use日系、德系、欧系等车的车速信号线位置马自达323现代伊兰特桑塔纳2000别克塞欧广州本田2.4丰田花冠风神蓝鸟东南菱帅别克凯越北京吉普爱丽舍帕萨特、宝来奇瑞别克君威2.5的车速信号线在右前半轴侧的有一个二线插头,电线的颜色分别为:白色?? 棕色棕色的是地线,白色的是车速信号线97道奇大捷龙：右大灯后方有一块变速器控制电脑14＃（绿/白）为车速脉冲信号；华泰特拉卡：仪表右边插头，上排右数第3根（黄/红）；三凌帕杰罗V73：方向盘下，左脚门边大插头中（白/蓝）；本田CR-V:车内右边ECU处31P白色插头蓝/白本田CRV车的车速线.把仪表版拆开,在它上面有两个插座,就接绿色插座的第4针蓝/白色线就是了.南韩现代七人车(新胜达)在变速箱处找其中有两个三线插头!一个分别是:黑色;咖啡色;橙色另一个分别是:黑色;黄色;橙色;咖啡色就是车速信号线!新圣达菲在电脑检测口可以找到！也是咖啡色。

你可以用万能表查在发动怠速情况下0。

3-1。

0v以内的线,或用示波器来查：新款皇冠2.5或3.0的数据脉冲线在仪表台后面的紫色线需要注意的是后面有三根紫色线,最中间的这根就是了丰田锐志在仪表后而仪表插头的第五条线，淡蓝色；锐志车的车速脉冲线拆仪表盘,后面有一个插头是浅蓝色的宝马745接到ABS电脑的轮速线上就可以。

有4根奔驰S500也是接到轮速线上的佳美2.4在副驾驶杂务盒后面的ＥＣＵ盒上面的紫白色线帕萨领驭的车速线在左前雨刮器下方的电脑盒上的左边黑色插头上的棕红线就是车速线了奥迪A4车速脉冲线.前左门左侧有一茶色插座,17芯,第6根,白/蓝就是了现代雅尊脉冲线在方向盘下面检测插座可以找到是黄色的东风日产骐达在仪表盘后方为:绿色宝马Ｘ５仪表台后备干２６针综红色雷克萨斯仪表台后１６针插头下排右３浅绿陆地巡洋舰４７００副驾驶室电脑处２８针紫色奔驰Ｃ２００右前大灯后电脑４７针插头黑绿色宝马７系列Ｅ６５引擎盖下右侧４１针黄红色．．．．．宝马５系列同上棕红色本田飞度在前右ECU里蓝白色森林人在仪表后边中间扦头第12根绿黄条线就是!只有一根绿黄线! 起亚赛拉图车速线在车速传感器插头上绿色带橙色便是车型线色位置爱丽舍橘黄色仪表后蓝组插头北京吉普蓝/灰色仪表后插座外排左起第3口广州本田2.4 蓝/白色排挡旁电脑最右侧白色插头第3排左起第5个针别克凯越绿色机舱变速器上3芯插头中间一个丰田花冠紫/白色仪表底下电脑第2个插头左起第3根风神蓝鸟蓝/黑色仪表后白色插头左起第5根东南菱帅黄色仪表后兰色插座第2口马自达323 灰/黑色右边22针插头上排左边第4根帕萨特、宝来白/蓝色 CD电源插头第1根奇瑞棕色变速箱插头中间一个赛欧蓝/红色仪表后插头右边第一根桑塔纳2000 黑/黄色变速箱插头中间一个现代伊兰特灰/橙色仪表下电脑线束华泰特拉卡黄/红仪表右边插头，上排右数第3根本田CR-V 蓝/白车内右边ECU处31P白色插头丰田锐志淡蓝色在仪表后而仪表插头的第五条线皇冠2.5或3.0 紫色线在驾驶室的右下装饰板里，白色18P下段右侧第2个佳美2.4 紫白色线在副驾驶杂务盒后面的ＥＣＵ盒上面的A4 白/蓝色在仪表台左侧C茶色插头中第17根GL8 深绿色空气滤清器中60针插头上排右边第6针丰田霸道粉红/蓝色右侧电脑C插18P第5根丰田陆地巡洋舰紫色` 副驾驶28针中排左起第5口福美来紫红色右侧地板上方电脑中B白色插头24P第19帕萨特领驭棕红线在左前雨刮器下方的电脑盒上的左边黑色插头上。

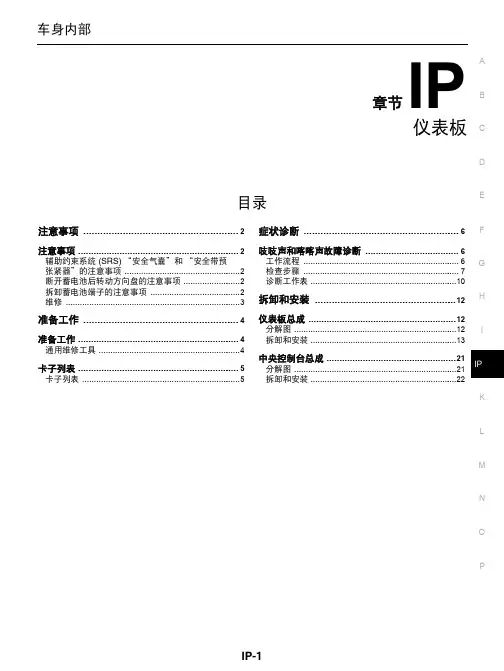

车身内部CDEFGHIKLM章节IPABNOP目录仪表板注意事项 (2)注意事项 (2)辅助约束系统 (SRS)“安全气囊”和“安全带预张紧器”的注意事项 ..................................................2断开蓄电池后转动方向盘的注意事项 .........................2拆卸蓄电池端子的注意事项 .......................................2维修 (3)准备工作 (4)准备工作 (4)通用维修工具 (4)卡子列表 (5)卡子列表 (5)症状诊断 (6)吱吱声和喀喀声故障诊断 (6)工作流程 (6)检查步骤 ...................................................................7诊断工作表 (10)拆卸和安装 (12)仪表板总成 (12)分解图 ......................................................................12拆卸和安装 (13)中央控制台总成 (21)分解图 ......................................................................21拆卸和安装 (22)注意事项注意事项辅助约束系统 (SRS)“安全气囊”和“安全带预张紧器”的注意事项INFOID:0000000012817713辅助约束系统如“安全气囊”和“安全带预张紧器”与前排安全带一起使用，有助于减少车辆碰撞时驾驶员和前排乘客受伤的危险性或严重程度。

关于安全维护该系统的信息，请参见本维修手册的“SRS 安全气囊”和“安全带”章节。

警告:务必遵守以下注意事项以防意外启动。

• 为避免 SRS 系统失效，降低车辆碰撞时因安全气囊充气带来人身伤亡的危险性，所有维修保养应由授权的东风 NISSAN 专营店进行。

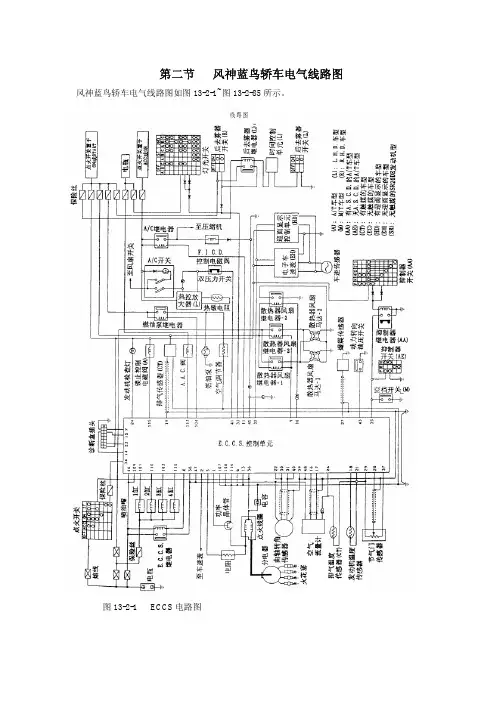

第二节风神蓝鸟轿车电气线路图风神蓝鸟轿车电气线路图如图13-2-1~图13-2-85所示。

图13-2-1 ECCS电路图图13-2-2 主电源及地线电路图图13-2-3 曲轴转角传感器电路图图13-2-4 空气流量计电路图图13-2-5 发动机冷却液温度传感器电路图图13-2-6 点火信号电路图图13-2-7 爆震传感器电路图图13-2-8 节气门位置传感器电路图图13-2-9 车速传感器电路图图13-2-10 起动信号电路图图13-2-11 排气传感器电路图图13-2-12 喷油嘴电路图图13-2-13 燃油泵电路图图13-2-14 空气调节器电路图图13-2-15 ACC阀电路图图13-2-16 FICD控制电磁阀电路图图13-2-17 散热器风扇控制电路图图13-2-18 动力转向油压开关电路图图13-2-19 空档/抑制器开关电路图图13-2-20 AT电路图（1）图13-2-21 AT电路图（2）图13-2-22 AT电路图（3）图13-2-23 AT电路图（4）图13-2-24 ABS系统控制电路图图13-2-25 控制单元连接电路注：图中以双环“◎”标记的单元一侧的插接件和线束侧插接件相连接，插接件上的端口号与单圈“〇”圈出的导线号相一致。

图13-2-26 电动车窗和电动车门锁电路图（L.H.D）（1）图13-2-27 电动车窗和电动车门锁电路图（L.H.D）（2）图13-2-28 电动车窗和电动车门锁电路图（R.H.D）（3）图13-2-29 电动车窗和电动车门锁电路图（R.H.D）（4）图13-2-30 电动车窗和电动车门锁电路图（L.H.D）（5）图13-2-31 电动车窗和电动车门锁电路图（R.H.D）（6）。

日系、德系、欧系等车的车速信号线位置马自达323现代伊兰特桑塔纳2000别克塞欧广州本田2.4丰田花冠风神蓝鸟北京吉普爱丽舍帕萨特、宝来奇瑞别克君威2.5的车速信号线在右前半轴侧的有一个二线插头,电线的颜色分别为:白色棕色棕色的是地线,白色的是车速信号线97道奇大捷龙：右大灯后方有一块变速器控制电脑14＃（绿/白）为车速脉冲信号；华泰特拉卡：仪表右边插头，上排右数第3根（黄/红）；三凌帕杰罗V73：方向盘下，左脚门边大插头中（白/蓝）；本田CR-V:车内右边ECU处31P白色插头蓝/白本田CRV车的车速线.把仪表版拆开,在它上面有两个插座,就接绿色插座的第4针蓝/白色线就是了.南韩现代七人车(新胜达)在变速箱处找其中有两个三线插头!一个分别是:黑色;咖啡色;橙色另一个分别是:黑色;黄色;橙色;咖啡色就是车速信号线!新圣达菲在电脑检测口可以找到！也是咖啡色。

你可以用万能表查在发动怠速情况下0。

3-1。

0v以内的线,或用示波器来查：新款皇冠2.5或3.0的数据脉冲线在仪表台后面的紫色线!!!需要注意的是后面有三根紫色线,最中间的这根就是了丰田锐志在仪表后而仪表插头的第五条线，淡蓝色；锐志车的车速脉冲线拆仪表盘,后面有一个插头是浅蓝色的宝马745接到ABS电脑的轮速线上就可以。

有4根奔驰S500也是接到轮速线上的佳美2.4在副驾驶杂务盒后面的ＥＣＵ盒上面的紫白色线帕萨领驭的车速线在左前雨刮器下方的电脑盒上的左边黑色插头上的棕红线就是车速线了奥迪A4车速脉冲线.前左门左侧有一茶色插座,17芯,第6根,白/蓝就是了现代雅尊脉冲线在方向盘下面检测插座可以找到是黄色的东风日产骐达在仪表盘后方为:绿色宝马Ｘ５仪表台后备干２６针综红色雷克萨斯仪表台后１６针插头下排右３浅绿陆地巡洋舰４７００副驾驶室电脑处２８针紫色奔驰Ｃ２００右前大灯后电脑４７针插头黑绿色宝马７系列Ｅ６５引擎盖下右侧４１针黄红色．．．．．宝马５系列同上棕红色本田飞度在前右ECU里蓝白色森林人在仪表后边中间扦头第12根绿黄条线就是!只有一根绿黄线! 起亚赛拉图车速线在车速传感器插头上绿色带橙色便是车型线色位置爱丽舍橘黄色仪表后蓝组插头北京吉普蓝/灰色仪表后插座外排左起第3口广州本田2.4 蓝/白色排挡旁电脑最右侧白色插头第3排左起第5个针别克凯越绿色机舱变速器上3芯插头中间一个丰田花冠紫/白色仪表底下电脑第2个插头左起第3根风神蓝鸟蓝/黑色仪表后白色插头左起第5根东南菱帅黄色仪表后兰色插座第2口马自达323 灰/黑色右边22针插头上排左边第4根帕萨特、宝来白/蓝色 CD电源插头第1根奇瑞棕色变速箱插头中间一个赛欧蓝/红色仪表后插头右边第一根桑塔纳2000 黑/黄色变速箱插头中间一个现代伊兰特灰/橙色仪表下电脑线束华泰特拉卡黄/红仪表右边插头，上排右数第3根本田CR-V 蓝/白车内右边ECU处31P白色插头丰田锐志淡蓝色在仪表后而仪表插头的第五条线皇冠2.5或3.0 紫色线在驾驶室的右下装饰板里，白色18P下段右侧第2个佳美2.4 紫白色线在副驾驶杂务盒后面的ＥＣＵ盒上面的A4 白/蓝色在仪表台左侧C茶色插头中第17根GL8 深绿色空气滤清器中60针插头上排右边第6针丰田霸道粉红/蓝色右侧电脑C插18P第5根丰田陆地巡洋舰紫色` 副驾驶28针中排左起第5口福美来紫红色右侧地板上方电脑中B白色插头24P第19帕萨特领驭棕红线在左前雨刮器下方的电脑盒上的左边黑色插头上。

各车型跑表器接线图现代伊拉特桑塔纳2000别克塞欧马自达323广州本田2.4丰田花冠风神蓝鸟东南菱帅别克凯越北京吉普爱丽舍帕萨特、宝来奇瑞别克君威2.5的车速信号线在右前半轴侧的有一个二线插头,电线的颜色分别为:白色棕色棕色的是地线,白色的是车速信号线97道奇大捷龙：右大灯后方有一块变速器控制电脑14＃（绿/白）为车速脉冲信号；华泰特拉卡：仪表右边插头，上排右数第3根（黄/红）；三凌帕杰罗V73：方向盘下，左脚门边大插头中（白/蓝）；本田CR-V:车内右边ECU处31P白色插头蓝/白本田CRV车的车速线.把仪表版拆开,在它上面有两个插座,就接绿色插座的第4针蓝/白色线就是了.南韩现代七人车(新胜达)在变速箱处找其中有两个三线插头!一个分别是:黑色;咖啡色;橙色另一个分别是:黑色;黄色;橙色;咖啡色就是车速信号线!新圣达菲在电脑检测口可以找到！也是咖啡色。

你可以用万能表查在发动怠速情况下0。

3-1。

0v以内的线,或用示波器来查新款皇冠2.5或3.0的数据脉冲线在仪表台后面的紫色线!!!需要注意的是后面有三根紫色线,最中间的这根就是了丰田锐志在仪表后而仪表插头的第五条线，淡蓝色；锐志车的车速脉冲线拆仪表盘,后面有一个插头是浅蓝色的宝马745接到ABS电脑的轮速线上就可以。

有4根奔驰S500也是接到轮速线上的佳美2.4在副驾驶杂务盒后面的ＥＣＵ盒上面的紫白色线帕萨领驭的车速线在左前雨刮器下方的电脑盒上的左边黑色插头上的棕红线就是车速线了奥迪A4车速脉冲线.前左门左侧有一茶色插座,17芯,第6根,白/蓝就是了现代雅尊脉冲线在方向盘下面检测插座可以找到是黄色的东风日产骐达在仪表盘后方为:绿色宝马Ｘ５仪表台后备干２６针综红色雷克萨斯仪表台后１６针插头下排右３浅绿陆地巡洋舰４７００副驾驶室电脑处２８针紫色奔驰Ｃ２００右前大灯后电脑４７针插头黑绿色宝马７系列Ｅ６５引擎盖下右侧４１针黄红色．．．．．宝马５系列同上棕红色本田飞度在前右ECU里蓝白色森林人在仪表后边中间扦头第12根绿黄条线就是!只有一根绿黄线!起亚赛拉图车速线在车速传感器插头上绿色带橙色便是车型线色位置爱丽舍橘黄色仪表后蓝组插头北京吉普蓝/灰色仪表后插座外排左起第3口广州本田2.4 蓝/白色排挡旁电脑最右侧白色插头第3排左起第5个针别克凯越绿色机舱变速器上3芯插头中间一个丰田花冠紫/白色仪表底下电脑第2个插头左起第3根风神蓝鸟蓝/黑色仪表后白色插头左起第5根东南菱帅黄色仪表后兰色插座第2口马自达323 灰/黑色右边22针插头上排左边第4根帕萨特、宝来白/蓝色 CD电源插头第1根奇瑞棕色变速箱插头中间一个赛欧蓝/红色仪表后插头右边第一根桑塔纳2000 黑/黄色变速箱插头中间一个现代伊兰特灰/橙色仪表下电脑线束华泰特拉卡黄/红仪表右边插头，上排右数第3根本田CR-V 蓝/白车内右边ECU处31P白色插头丰田锐志淡蓝色在仪表后而仪表插头的第五条线皇冠2.5或3.0 紫色线在驾驶室的右下装饰板里，白色18P下段右侧第2个佳美2.4 紫白色线在副驾驶杂务盒后面的ＥＣＵ盒上面的A4 白/蓝色在仪表台左侧C茶色插头中第17根GL8 深绿色空气滤清器中60针插头上排右边第6针丰田霸道粉红/蓝色右侧电脑C插18P第5根丰田陆地巡洋舰紫色` 副驾驶28针中排左起第5口福美来紫红色右侧地板上方电脑中B白色插头24P第19帕萨特领驭棕红线在左前雨刮器下方的电脑盒上的左边黑色插头上骐达绿色在仪表盘后方为三菱EVO9代黑/红银点仪表后面现代雅尊黄色在方向盘下面检测插座可以找到A6 蓝色线引擎室左侧白色插头10P第3P白宝马Ｘ５综红色仪表台后面２６针雷克萨斯浅绿仪表台后１６针插头下排右３奔驰Ｃ２００黑绿色右前大灯后电脑４７针插头宝马７系列黄红色Ｅ６５引擎盖下右侧４１针本田飞度蓝白色在前右ECU里翼虎蓝黄线电脑内新款A4(2.0FSI) 白/蓝色左前门与左脚踏板饰物旁有几个插头，其中有一个绿色17P插头，第9脚白带蓝这条就是车速线思域兰色蓝色插座的蓝色线凌志 RX-330 棕色仪表后插头第18脚丰田敞蓬跑车紫色仪表后右边插头；宝马525:引擎右前方刹车泵处棕红。

第六章电动座椅一．电动座椅线路图B1091284B线插6123567354A5673A线插5410912846123端脚号B插线色A插线色备注端脚号B插线色A插线色备注1黄红+B(与电动玻璃共用)1黄红 +B(与电动玻璃共用) 2黑黑地线2黑黑地线3白蓝/白座椅前后滑动3白蓝座椅前后滑动4棕蓝座椅前后滑动4棕灰座椅前后滑动5红绿座椅靠背前后摆动5红绿/黑座椅靠背前后摆动6蓝绿/黑座椅靠背前后摆动6蓝绿座椅靠背前后摆动二．电动座椅拆分图三．电动记忆座椅（04款蓝鸟车）线束端（T.S）23 22 32 -- -- 33 1 8 2 36 35 34 21 31 20 16 9 111.记忆储存：1)置变速箱档位于驻车档2)点火钥匙转至ON位置3)通过人工调整驾驶座椅至舒适位置，在此过程中，不要转动点火钥匙4)按下SET开关，在5秒钟内，按下记忆模式按钮1或2，模式按钮指示灯点亮5秒钟后熄灭，座椅位置完成记忆。

2. 确认记忆储存：转动点火钥匙至ON位置，按下SET开关，如果指示灯亮约0.5秒，表示记忆没有被储存，如果指示灯亮5秒钟，表示记忆已经被储存。

3. 选择记忆位置：1) 将变速箱档位于P档位置，点火钥匙转至ON；2）按下模式按钮1或2，驾驶员座椅将自动移动至相应的记忆储存位置;3）如果车辆行驶速度大于7km/h，则无法选择座椅的记忆位置。

4. 方便驾驶员进出：1)将档位开关置于P档位置，再将点火钥匙从ON转到OFF（并保留在锁芯中），打开驾驶员侧车门时，驾驶员座椅将自动向后移4cm，便于驾驶员出入；2)电动座椅在已经后退4cm的情况下，如果开门或关门，再将点火钥匙插入方向盘锁芯中，电动座椅前进4cm，回到正常位置。

备注：只有A/T型号的车辆才具有上述两项功能。

四、按摩座椅系统一、按摩座椅的使用：1、遥控器按键说明：➢POWER:电源开关➢ZONE:按摩模式选择➢LEVEL:按摩力度控制2、接收器指示灯说明：➢Z1:靠背上部按摩➢Z2:靠背下部按摩➢Z3:座垫前端按摩➢LEVEL:按摩力度指示灯二、按摩座椅的工作原理：1、关键部件功能：➢气袋：属于按摩座椅的执行元件，通过气袋充气与放气，实现按摩功能。

乐风新技术特点一、一般信息（P2）1．VIN码（P3-P4）2．油液类型和容量（P5-P6）二、空调系统（P7）1．制冷系统容量（P8）2．线路图a)乐骋线路图（P9-P10）2-2-1-1（2）b)乐风线路图（P11-P12）2-2-2-1（2）3．乐风空调面板连接器端视图（P13）三、悬架系统（P14）1．车轮定位规格（P15）四、制动系统（P16）1．线路图P174-1-1-1a)乐骋线路图（P18-P19）4-1-1-2（3）b)乐风线路图（P20-P21）4-1-2-1（2）2．乐风EBCM连接器端视图（P22）五、发动机1．发动机冷却系统（P23）a)线路图（1）乐骋线路图（P24）5-1-1-1（2）乐风线路图（P25）5-1-1-2b)水泵位置（P26）c)冷却风扇控制说明（P27）2．发动机控制系统（P28）a)线路图（1）乐骋线路图（P29-P36）5-2-1-1（2。

3。

4。

5。

6。

7。

8）（2）乐风线路图（P37-P41）5-2-1-9（10。

11。

12。

13）b)部件位置说明（P42）3．变速器（P43）a)线路图（1）手动变速箱线路图（P44）5-3-1-1b)部件位置（P45-P48）4．安全保护装置（P49）a)系统参数（P50）b)线路图（1）乐骋线路图（P51-P52）5-4-2-1-1（2）（2）乐风线路图（P53-P56）5-4-2-2-1（2）（3）部件位置（P57）5．车身a)数据连接通讯（1）线路图（P58）5-5-1-1b)电动车窗（1）线路图#1乐骋线路图（P59-P60）5-5-2-1-1-1（2）#2乐风线路图（P61-P63）5-5-2-1-2-1（2。

3）c)喇叭（1）线路图#1乐骋线路图（P64）5-5-3-1-1#2乐风线路图（P65）5-5-3-1-2d)仪表（1）仪表图片（P66-67）（2）线路图#1乐骋线路图（P68-P73）5-5-4-2-1（2。

2004款风神蓝鸟自动空调电控系统检测2003年、2004年推出的蓝鸟轿车（7200-Ⅲ）称作新蓝鸟。

2004年生产的新蓝鸟轿车安装了自动空调。

一、自动空调控制面板新蓝鸟自动空调控制面板如图1所示。

二、自动空调电路新蓝鸟自动空调电路示意图如图2所示。

可进行A/c自动空调放大器的主电源和接地线路检查。

1. 电源检查点火开关在“ON”时，检查自动空调放大器电源线路：（1）拔下自动空调放大器线束插接器）点火开关“OFF”）：（2）从线束一侧连接电压表；（3）点火开关“ON”。

测量端子“26”、“27”、“33”与车身搭铁线之间电压：2. 搭铁线检查（1）拔下自动空调放大器线束插接器（点火开关“OFF”）；（2）从线束一侧连接欧姆表；（3）检查端子“11”、“14”、“25”、“32”和车身搭铁线之间导通性：三、自动空调自诊断新蓝鸟自动空调电控系统自诊断如下：1. 自诊断启动启动发动机，在点火开关转到“ON”之后5s内，按住空调面板上停止开关（OFF）至少保持5s，即进入诊断步骤。

2. 自诊断步骤转换自诊断共有5个步骤，一个诊断步骤完毕，进入下一个诊断步骤，需要按下控制面板上7的“△”按键，即可转入下一个诊断步骤，而按下“V”按键，即可回到上一个诊断步骤。

从步骤5切换到辅助机构时，需要按下控制面板上5的“△”按键。

3. 中止自诊断按下控制面板上的1（AUTO按键）或关闭点火开关即可。

4. 自诊断步骤1：检查LED灯和液晶字段（1）正常显示：LED灯亮起，字段显示完整；（2）故障显示：LED灯不亮或字段显示不完整，如图3所示；（3）故障排除：更换LED灯或控制面板。

5. 自诊断步骤2：检查各传感器有无短路或断路步骤1完毕后，按下控制面板上7的“△”按键，即进入自诊断步骤2。

（1）正常显示：传感器无故障，显示屏显示“20”，如图4所示。

（2）故障显示：如有一个传感器存在故障，显示如图5所示，如有两个传感器存在故障，相对的故障码将分别闪烁2次。

现代伊兰特桑塔纳2000别克塞欧马自达323广州本田2.4东南菱帅别克凯越北京吉普爱丽舍帕萨特、宝来奇瑞别克君威2.5的车速信号线在右前半轴侧的有一个二线插头,电线的颜色分别为:白色棕色棕色的是地线,白色的是车速信号线97道奇大捷龙：右大灯后方有一块变速器控制电脑14＃（绿/白）为车速脉冲信号；华泰特拉卡：仪表右边插头，上排右数第3根（黄/红）；三凌帕杰罗V73：方向盘下，左脚门边大插头中（白/蓝）；本田CR-V:车内右边ECU处31P白色插头蓝/白本田CRV车的车速线.把仪表版拆开,在它上面有两个插座,就接绿色插座的第4针蓝/白色线就是了.南韩现代七人车(新胜达)在变速箱处找其中有两个三线插头!一个分别是:黑色;咖啡色;橙色另一个分别是:黑色;黄色;橙色;咖啡色就是车速信号线!新圣达菲在电脑检测口可以找到！也是咖啡色。

你可以用万能表查在发动怠速情况下0。

3-1。

0v以内的线,或用示波器来查新款皇冠2.5或3.0的数据脉冲线在仪表台后面的紫色线需要注意的是后面有三根紫色线,最中间的这根就是了丰田锐志在仪表后而仪表插头的第五条线，淡蓝色；锐志车的车速脉冲线拆仪表盘,后面有一个插头是浅蓝色的宝马745接到ABS电脑的轮速线上就可以。

有4根奔驰S500也是接到轮速线上的佳美2.4在副驾驶杂务盒后面的ＥＣＵ盒上面的紫白色线帕萨领驭的车速线在左前雨刮器下方的电脑盒上的左边黑色插头上的棕红线就是车速线了奥迪A4车速脉冲线.前左门左侧有一茶色插座,17芯,第6根,白/蓝就是了现代雅尊脉冲线在方向盘下面检测插座可以找到是黄色的东风日产骐达在仪表盘后方为:绿色宝马Ｘ５仪表台后备干２６针综红色雷克萨斯仪表台后１６针插头下排右３浅绿陆地巡洋舰４７００副驾驶室电脑处２８针紫色奔驰Ｃ２００右前大灯后电脑４７针插头黑绿色宝马７系列Ｅ６５引擎盖下右侧４１针黄红色．．．．．宝马５系列同上棕红色本田飞度在前右ECU里蓝白色森林人在仪表后边中间扦头第12根绿黄条线就是!只有一根绿黄线!起亚赛拉图车速线在车速传感器插头上绿色带橙色便是车型线色位置爱丽舍橘黄色仪表后蓝组插头北京吉普蓝/灰色仪表后插座外排左起第3口广州本田2.4 蓝/白色排挡旁电脑最右侧白色插头第3排左起第5个针别克凯越绿色机舱变速器上3芯插头中间一个丰田花冠紫/白色仪表底下电脑第2个插头左起第3根风神蓝鸟蓝/黑色仪表后白色插头左起第5根东南菱帅黄色仪表后兰色插座第2口马自达323 灰/黑色右边22针插头上排左边第4根帕萨特、宝来白/蓝色 CD电源插头第1根奇瑞棕色变速箱插头中间一个赛欧蓝/红色仪表后插头右边第一根桑塔纳2000 黑/黄色变速箱插头中间一个现代伊兰特灰/橙色仪表下电脑线束华泰特拉卡黄/红仪表右边插头，上排右数第3根本田CR-V 蓝/白车内右边ECU处31P白色插头丰田锐志淡蓝色在仪表后而仪表插头的第五条线皇冠2.5或3.0 紫色线在驾驶室的右下装饰板里，白色18P下段右侧第2个佳美2.4 紫白色线在副驾驶杂务盒后面的ＥＣＵ盒上面的A4 白/蓝色在仪表台左侧C茶色插头中第17根GL8 深绿色空气滤清器中60针插头上排右边第6针丰田霸道粉红/蓝色右侧电脑C插18P第5根丰田陆地巡洋舰紫色` 副驾驶28针中排左起第5口福美来紫红色右侧地板上方电脑中B白色插头24P第19帕萨特领驭棕红线在左前雨刮器下方的电脑盒上的左边黑色插头上骐达绿色在仪表盘后方为三菱EVO9代黑/红银点仪表后面现代雅尊黄色在方向盘下面检测插座可以找到A6 蓝色线引擎室左侧白色插头10P第3P白宝马Ｘ５综红色仪表台后面２６针雷克萨斯浅绿仪表台后１６针插头下排右３奔驰Ｃ２００黑绿色右前大灯后电脑４７针插头宝马７系列黄红色Ｅ６５引擎盖下右侧４１针本田飞度蓝白色在前右ECU里翼虎蓝黄线电脑内新款A4(2.0FSI) 白/蓝色左前门与左脚踏板饰物旁有几个插头，其中有一个绿色17P插头，第9脚白带蓝这条就是车速线思域兰色蓝色插座的蓝色线凌志 RX-330 棕色仪表后插头第18脚丰田敞蓬跑车紫色仪表后右边插头；宝马525:引擎右前方刹车泵处棕红文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
