室内给水管道安装工程技术交底记录文本一、施工交底人员1.项目经理:XXX2.安装工:XXX3.工程质检员:XXX二、施工内容1.安装位置根据设计图纸要求,给水管道的安装位置需要与图纸上的位置一致。
在安装过程中,需要注意与其他管道和设备之间的间距,以便日后维修和保养。
2.材料选择给水管道的材料选择要符合国家标准和设计要求。
管道材料可以选择为PVC管道、铜管或者钢管等。
管件和连接件也需要根据设计要求选择,并确保质量合格。
3.施工工序(1)测量与划线:在安装之前,需要仔细测量管道的位置和长度,并标记出正确的位置。
(2)切割与修整:根据测量结果,使用相应工具对管道进行切割和修整,保证管道的长度和形状符合要求。
(3)连接与固定:根据设计要求和工程图纸,使用适当的连接件和固定件对管道进行连接和固定,确保管道的牢固和密封性。
(4)测试与检查:安装完毕后,需要进行管道的测试和检查,以确保管道能够正常运行并且没有泄漏。
4.安全措施(1)施工人员需佩戴必要的安全装备,如安全帽、安全鞋等。
(2)施工现场需设置明显的安全警示标志,并做好现场围挡,以防止他人进入施工区域。
(3)施工过程中需注意防火、防爆等安全事项,杜绝使用明火或违规操作。
(4)使用施工设备和工具时,要确保设备功能正常、工具完好,遵守操作规程。
三、质量要求与验收标准1.管道牢固:管道与管件连接紧密,没有松动或游动的情况。
2.管道无渗漏:经过测试和检查,管道无渗漏现象。
3.管道表面光洁:管道表面无毛刺、氧化或污染等问题。
4.管道标识清晰:对于通过墙壁、地面或天花板的管道,需要设置明显的标识,以便于日后的维护和维修。
四、施工交底内容记录1.施工安全措施:包括佩戴安全装备、施工现场安全警示标志设置、防火防爆措施、施工设备和工具的使用规程等。
2.施工流程:详细记录施工过程中的测量、切割、连接、固定、测试和检查等工序,确保每一步都符合设计要求和施工规范。
3.材料和设备使用:记录使用的管道材料和连接件,确保符合国家标准和设计要求;同时记录使用的施工设备和工具,并确保其正常工作和完好状态。

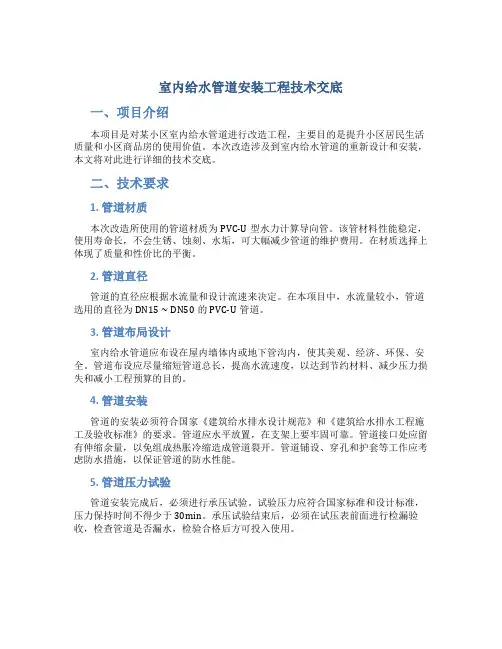

室内给水管道安装工程技术交底一、项目介绍本项目是对某小区室内给水管道进行改造工程,主要目的是提升小区居民生活质量和小区商品房的使用价值。
本次改造涉及到室内给水管道的重新设计和安装,本文将对此进行详细的技术交底。
二、技术要求1. 管道材质本次改造所使用的管道材质为PVC-U型水力计算导向管。
该管材料性能稳定,使用寿命长,不会生锈、蚀刻、水垢,可大幅减少管道的维护费用。
在材质选择上体现了质量和性价比的平衡。
2. 管道直径管道的直径应根据水流量和设计流速来决定。
在本项目中,水流量较小,管道选用的直径为DN15 ~ DN50的PVC-U管道。
3. 管道布局设计室内给水管道应布设在屋内墙体内或地下管沟内,使其美观、经济、环保、安全。
管道布设应尽量缩短管道总长,提高水流速度,以达到节约材料、减少压力损失和减小工程预算的目的。
4. 管道安装管道的安装必须符合国家《建筑给水排水设计规范》和《建筑给水排水工程施工及验收标准》的要求。
管道应水平放置,在支架上要牢固可靠。
管道接口处应留有伸缩余量,以免组成热胀冷缩造成管道裂开。
管道铺设、穿孔和护套等工作应考虑防水措施,以保证管道的防水性能。
5. 管道压力试验管道安装完成后,必须进行承压试验。
试验压力应符合国家标准和设计标准,压力保持时间不得少于30min。
承压试验结束后,必须在试压表前面进行检漏验收,检查管道是否漏水,检验合格后方可投入使用。
三、质量控制为确保本次改造工程的顺利进行,质量控制至关重要。
在工程施工过程中,应严格按照设计规范和工程标准进行施工,确保施工工艺和质量符合要求。
在施工中特别注意以下几点:1.在施工过程中,工具和设备要正确使用,保证工作的效率和质量;2.在施工时,对于现场难处理的环节,应及时与工程师、监理沟通协调,以达到最佳解决方案;3.在施工前,应对材料进行质量检测,确保使用的材料具有相关的质量证明;4.在施工完成后,应及时召开验收会议,与监理与用户沟通,解决技术问题和质量问题;5.在整个施工过程中,应严格遵守安全生产规定,确保人员安全和施工环境安全;四、施工安全在施工过程中,要强化工人的安全意识,严格遵守“三同时”施工原则,确保施工场地安全,杜绝事故的发生。
室内给水管道安装技术交底四篇篇一:室内给水管道安装技术交底一、工程概况青海师大建筑面积㎡,分为两部分,一部份为十一层;另一部份为,其生活给水系统采用无缝钢管和镀锌钢管,生活热水系统采用铜管。
二、施工准备1、材料检验(1)镀锌碳素钢管及管件的规格种类应符合设计要求,管壁内外镀锌均匀,无锈蚀、毛刺。
管件无偏扣、乱扣、丝扣不全或角度不准等现象。
管件及管件均应有出厂合格证。
(2)铜管检验合格,表面内壁均应光洁,不得有疵孔、裂纹等缺陷。
(3)水表的规格应符合设计要求并经自来水公司确认,热水系统选用符合温度要求的热水表。
表壳铸造无砂眼、裂纹,表玻璃盖无损坏,铅封完整,有出厂合格证。
(4)阀门的规格、型号应符合设计要求,热水系统阀门符合温度要求。
阀体铸造表面光洁、无裂纹,阀杆开关灵活,关闭严密,填料密封完好无渗漏,手轮完整无损坏,有出厂合格证。
2、机具准备(1)机械:套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。
(2)工具:套丝板、管钳、压力钳、手锤、活扳手、链钳、弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。
(3)其他:水平尺、线坠、钢卷尺、小线、压力表等。
3、作业条件(1)管道穿墙及楼板处已预留管洞或预埋套管,其洞口尺寸和套管规格符合要求,坐标、标高正确。
(2)明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净,托、吊、卡件均已安装牢固,位置正确。
(3)立管安装宜在主体结构完成后进行。
每层均应有明确的标高线。
暗装竖井管道,应把竖井内的模板及杂物清理干净,并有防坠落的安装措施。
三、操作工艺见下图安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗2、安装准备认真熟悉图纸,根据施工方案决定的施工方法做好准备工作。
参看有关专业设计设备图和装修建筑图,核对各种管道和坐标、标高是否是交叉,管道排列所有空间是否合理。
有问题及明与设计和有关人员研究解决,办好变更洽商记录。

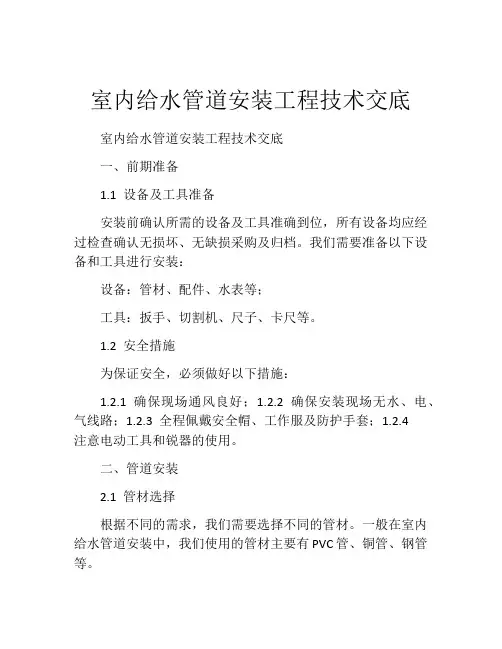

室内给水管道安装工程技术交底室内给水管道安装工程技术交底一、前期准备1.1 设备及工具准备安装前确认所需的设备及工具准确到位,所有设备均应经过检查确认无损坏、无缺损采购及归档。
我们需要准备以下设备和工具进行安装:设备:管材、配件、水表等;工具:扳手、切割机、尺子、卡尺等。
1.2 安全措施为保证安全,必须做好以下措施:1.2.1 确保现场通风良好;1.2.2 确保安装现场无水、电、气线路;1.2.3 全程佩戴安全帽、工作服及防护手套;1.2.4注意电动工具和锐器的使用。
二、管道安装2.1 管材选择根据不同的需求,我们需要选择不同的管材。
一般在室内给水管道安装中,我们使用的管材主要有PVC管、铜管、钢管等。
2.2 管道设计在进行管道设计时,我们需要考虑以下因素:2.2.1 总用水量;2.2.2 水压力大小;2.2.3 水质状况。
2.3 管道连接连接管材和配件时,我们需要注意以下几点:2.3.1 水平连接,保证管子水平装好;2.3.2 确保管道连接处没有漏水现象;2.3.3 使用专用密封胶条做好接口密封。
2.4 管道固定管道的固定应注意以下原则:2.4.1 固定位置应安装在永久建筑物结构上;2.4.2 保持管道规整排列,防止尺寸偏差,保证管道线路的美观整洁;2.4.3 确保管道固定严密,无异常震动和位移。
三、压力测试完成管道的安装后,需要进行压力测试,确认管道安全。
3.1 压力测试工作流程3.1.1 关闭进水口和出水口;3.1.2 在进水口处加水,开启与进水口平面高度相等的通气孔;3.1.3 耐压时间要求通常为30min 至1h;3.1.4 在压力保持稳定时进行检查;3.2 压力测试合格标准3.2.1 水压保持稳定:3.2.2 没有漏水现象;3.2.3 压力大于预定最小压力。
四、验收在完成安装和测试后,需要进行验收,并做好相关记录。
4.1 验收标准4.1.1 核对工程图纸的一至性;4.1.2 检查安装质量,各部分连接处无泄漏;4.1.3 比较施工和设计里施与设计方案的规定是否一致;4.1.4 检查所有设施是否符合国家标准及相关规定要求;4.2 验收步骤4.2.1 对验收人员加强安全教育并做好安全防护;4.2.2按照验收规程、方案和标准进行验收;4.2.3 对验收结果进行记录和归档。

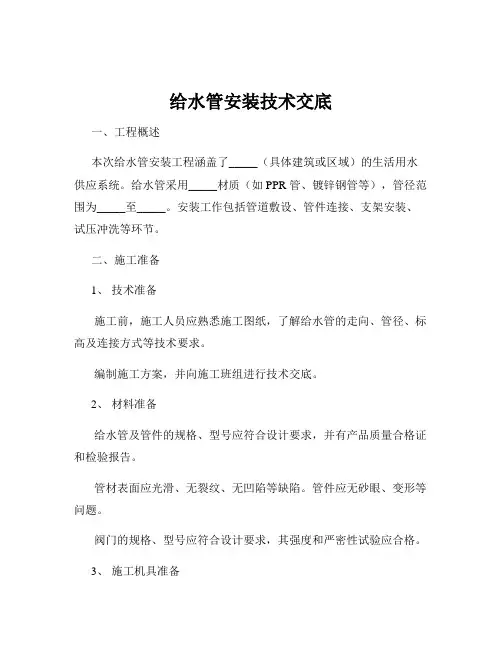

给水管安装技术交底一、工程概述本次给水管安装工程涵盖了_____(具体建筑或区域)的生活用水供应系统。
给水管采用_____材质(如 PPR 管、镀锌钢管等),管径范围为_____至_____。
安装工作包括管道敷设、管件连接、支架安装、试压冲洗等环节。
二、施工准备1、技术准备施工前,施工人员应熟悉施工图纸,了解给水管的走向、管径、标高及连接方式等技术要求。
编制施工方案,并向施工班组进行技术交底。
2、材料准备给水管及管件的规格、型号应符合设计要求,并有产品质量合格证和检验报告。
管材表面应光滑、无裂纹、无凹陷等缺陷。
管件应无砂眼、变形等问题。
阀门的规格、型号应符合设计要求,其强度和严密性试验应合格。
3、施工机具准备准备好电焊机、热熔机、套丝机、切割机、试压泵等施工机具,并确保其性能良好。
测量工具如水准仪、卷尺、角尺等应经过校验合格。
4、作业条件准备施工场地应清理干净,无杂物、积水等。
预留孔洞、预埋件的位置、尺寸应符合设计要求。
三、管道安装工艺流程1、测量放线根据设计图纸,在施工现场测量出给水管的安装位置,并弹出管道中心线和标高控制线。
2、支架制作与安装根据管道的管径、重量和敷设方式,制作合适的支架。
支架的形式有托架、吊架和管卡等。
支架应安装牢固,位置正确,间距符合规范要求。
3、管道敷设按照测量放线的位置,将管道敷设在支架上。
管道的敷设应顺直,坡度符合设计要求。
对于需要穿越墙壁、楼板的管道,应预留孔洞或预埋套管。
4、管件连接根据管材的材质,选择合适的连接方式。
如PPR 管采用热熔连接,镀锌钢管采用螺纹连接或法兰连接。
连接时,应确保接口处密封良好,无渗漏。
5、阀门安装阀门应安装在便于操作和维修的位置。
阀门在安装前,应进行强度和严密性试验,试验合格后方可安装。
6、管道试压管道安装完毕后,应进行水压试验。
试验压力为工作压力的_____倍(具体倍数根据设计要求)。
试压时,应逐步升压,达到试验压力后,稳压_____分钟(具体时间根据规范要求),检查管道及接口处有无渗漏。

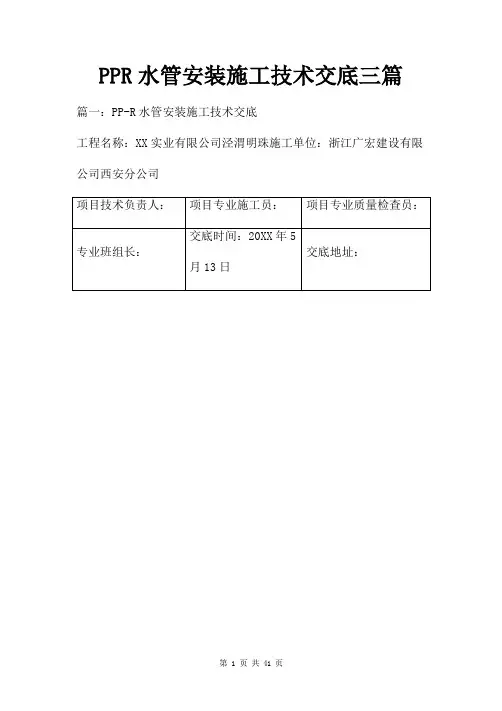

PPR水管安装施工技术交底三篇篇一:PP-R水管安装施工技术交底工程名称:XX实业有限公司泾渭明珠施工单位:浙江广宏建设有限公司西安分公司施工技术交底记录工程名称:XX实业有限公司泾渭明珠施工单位:浙江广宏建设有限公司西安分公司项目技术负责人:项目专业施工员:项目专业质量检查员:交底时间:20XX年5专业班组长:交底地址:月13日(2)切割管材必须使端面垂直于管轴线。
管材切割应使用管子剪、断管器或管道切割机,不宜用钢锯锯断管材。
若使用时,应用刮刀清除管材锯口的毛边和毛刺。
(3)管材与管件的连接端面和熔接面必须清洁、干燥、无油污。
施工技术交底记录工程名称:XX实业有限公司泾渭明珠施工单位:浙江广宏建设有限公司西安分公司施工技术交底记录工程名称:XX实业有限公司泾渭明珠施工单位:浙江广宏建设有限公司西安分公司管配件一端。
(6)立管和横管支架、吊架或管卡的间距,不得大于表1-22和表1-23的规定。
(7)三通、弯头、接配水点的端头、阀门、穿墙(楼板)等部位,应设可靠的固定支架。
用作补偿管道伸缩变形的自由臂不得固定。
7.压力试验(1)冷水管道试验压力应为管道系统设计工作压力的1.5倍,但不得小于1.0MPa。
(2)热水管道试验压力应为管道系统设计工作压力的2.0倍,但不得小于1.5MPa。
施工单位技术交底人签字:施工班组接受人签字:施工技术交底记录工程名称:XX实业有限公司泾渭明珠施工单位:浙江广宏建设有限公司西安分公司用。
五、质量标准1、主控项目(1).PP-R管道的水压试验必须符合设计要求。
当设计未注明时,按第四条中第7款执行。
(2).系统交付使用前必须进行通水试验并做好记录。
(3).系统交付使用前必须冲洗和消毒,并经有关部门取样检验,符合国家有关生活饮用水标准方可使用。
2、一般项目(1).热熔焊接的焊缝应符合第四条中第4款第(4)项。
(2).管道的支架、吊架及管卡安装应符合第四条中第6款第(6)项。

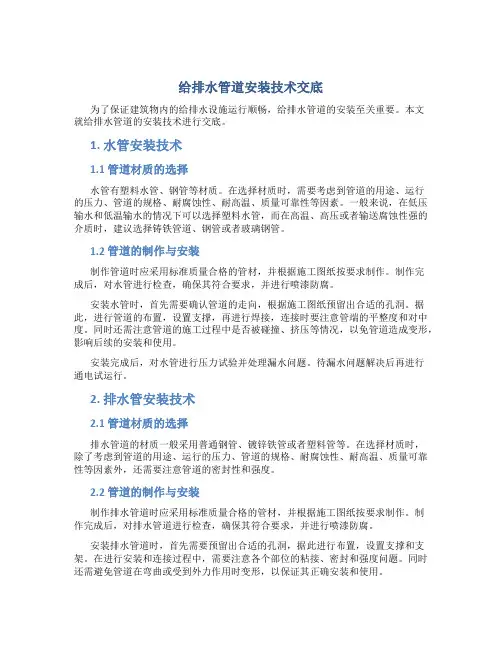

给排水管道安装技术交底为了保证建筑物内的给排水设施运行顺畅,给排水管道的安装至关重要。
本文就给排水管道的安装技术进行交底。
1. 水管安装技术1.1 管道材质的选择水管有塑料水管、钢管等材质。
在选择材质时,需要考虑到管道的用途、运行的压力、管道的规格、耐腐蚀性、耐高温、质量可靠性等因素。
一般来说,在低压输水和低温输水的情况下可以选择塑料水管,而在高温、高压或者输送腐蚀性强的介质时,建议选择铸铁管道、钢管或者玻璃钢管。
1.2 管道的制作与安装制作管道时应采用标准质量合格的管材,并根据施工图纸按要求制作。
制作完成后,对水管进行检查,确保其符合要求,并进行喷漆防腐。
安装水管时,首先需要确认管道的走向,根据施工图纸预留出合适的孔洞。
据此,进行管道的布置,设置支撑,再进行焊接,连接时要注意管端的平整度和对中度。
同时还需注意管道的施工过程中是否被碰撞、挤压等情况,以免管道造成变形,影响后续的安装和使用。
安装完成后,对水管进行压力试验并处理漏水问题。
待漏水问题解决后再进行通电试运行。
2. 排水管安装技术2.1 管道材质的选择排水管道的材质一般采用普通钢管、镀锌铁管或者塑料管等。
在选择材质时,除了考虑到管道的用途、运行的压力、管道的规格、耐腐蚀性、耐高温、质量可靠性等因素外,还需要注意管道的密封性和强度。
2.2 管道的制作与安装制作排水管道时应采用标准质量合格的管材,并根据施工图纸按要求制作。
制作完成后,对排水管道进行检查,确保其符合要求,并进行喷漆防腐。
安装排水管道时,首先需要预留出合适的孔洞,据此进行布置,设置支撑和支架。
在进行安装和连接过程中,需要注意各个部位的粘接、密封和强度问题。
同时还需避免管道在弯曲或受到外力作用时变形,以保证其正确安装和使用。
3. 管道衔接技术不同材质的管道进行衔接时,需要根据具体的情况选择合适的衔接方式。
如在钢管和塑料管道的衔接处,可以采取对接、膨胀节、套接等不同的方式。
在进行衔接时,需要选择质量可靠的管接件,并进行适当的防腐处理。

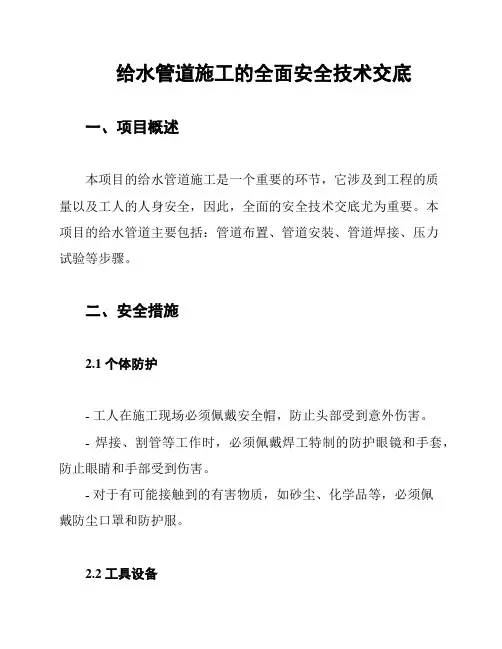

给水管道施工的全面安全技术交底一、项目概述本项目的给水管道施工是一个重要的环节,它涉及到工程的质量以及工人的人身安全,因此,全面的安全技术交底尤为重要。
本项目的给水管道主要包括:管道布置、管道安装、管道焊接、压力试验等步骤。
二、安全措施2.1 个体防护- 工人在施工现场必须佩戴安全帽,防止头部受到意外伤害。
- 焊接、割管等工作时,必须佩戴焊工特制的防护眼镜和手套,防止眼睛和手部受到伤害。
- 对于有可能接触到的有害物质,如砂尘、化学品等,必须佩戴防尘口罩和防护服。
2.2 工具设备- 所有的工具和设备都应该经过定期的检查和维护,确保其正常工作。
- 焊接设备应放在远离易燃物的地方,使用后应及时切断电源。
2.3 施工环境- 工作区域应保持清洁,防止绊倒、滑倒等事故。
- 施工现场应有足够的照明,以防止工作时的视线受到影响。
三、安全操作规程3.1 管道布置- 管道应按照设计图纸的要求布置,严禁随意更改。
- 管道吊装时,应确保吊装设备的安全性,严禁超载。
3.2 管道安装- 管道安装前,应检查管道和管道配件的质量,如有问题应及时更换。
- 管道安装时,应使用专用工具,严禁用力过猛或使用非专用工具。
3.3 管道焊接- 管道焊接前,应清理管道接口的油污和锈迹,保证焊接质量。
- 焊接过程中,应有专人监护,防止火源失控。
3.4 压力试验- 压力试验前,应确保所有的接口都已经焊接完毕,且焊缝无漏气的现象。
- 压力试验时,应慢慢增压,避免突然增压导致管道破裂。
四、应急预案在施工过程中,如果发生安全事故,应及时启动应急预案,包括:- 立即停止施工,确保所有人员的安全。
- 对事故现场进行疏散,并及时报警。
- 对受伤人员进行紧急救治。
- 对事故原因进行调查,并采取措施避免类似事故的再次发生。
五、结语给水管道施工是一个技术性很强的工作,需要工人们严格遵守安全规程,只有这样,才能保证工程的质量和工人的人身安全。
希望每一位工人都能深入理解和执行本次的安全技术交底,共同创造一个安全、高效的施工环境。
给水管道安装工程(PP-R)技术交底1. 项目简介本项目是一项住宅小区的给水管道安装工程,采用PP-R材质管道。
该小区总建筑面积为40,000平方米,共分三个楼群,每个楼群15层,每层20户,总共450户。
本项目的主要工作内容包括管道敷设、连接及维修保养等。
2. 工程流程本项目的工程流程主要包括测量、预处理、预制、敷设、连接、检查和试验等环节。
2.1 测量在实施本项目前,需要进行测量,测量主要包括以下几个环节:•管道布置定位:按照设计方案,确定各管道的布置位置及管道道线等参数,并进行测量。
•阀门及管件定位:根据设计要求,测量阀门及管件的定位位置、高度等参数。
•排水口定位:测量排水口的位置、高度、距地面高度等参数。
•检查井定位:根据设计要求,测量检查井的位置、井内深度等参数。
2.2 预处理在实施本项目前,需要进行预处理,主要包括以下内容:•清除现场杂物:将施工中不需要的杂物、工具等及时清理,保持现场整洁。
•资料准备:对于材料的使用和管理,建立相关的档案和资料,保证施工过程的可追溯、管理方便。
•施工计划和安全预案编制:根据实际情况编制合理的施工计划和安全预案,保证施工顺利进行。
2.3 预制在进行现场安装前,需要进行预制操作,预制主要包括以下内容:•制作管材和管件:根据设计要求,将PP-R管材和管件进行切割、热熔、打磨、清洗等处理,确保管件的尺寸和质量达到要求。
•制作安装支架:根据设计要求制作安装支架,保证支架的精度和稳定性。
•安装阀门和附件:按照设计要求安装阀门和附件,如减压阀、水表等。
2.4 敷设敷设是本项目最为核心的部分,敷设主要包括以下内容:•管道敷设:根据设计要求,在预处理和预制完成后,将管道进行敷设,并使用支架、底座和法兰等装置进行固定。
•管道连接:在满足管道敷设要求的前提下,进行管道连接工作,采用热熔连接方式,使用PP-R管道专用热熔机进行加热和连接。
•排水口连接:根据设计要求,设置排水口并连接排水管道。
给水管道安装技术交底一、前言在建筑工程中,给水管道的安装是一个十分重要的环节。
这是因为给水管道是建筑物中需要长期运行的一个系统,直接关系到居住人员的日常生活用水,因此安装的质量直接影响到居住质量。
因此,给水管道的安装需要经过专业技术人员的精心设计和施工,才能保证系统运行的安全和稳定。
本文将就给水管道安装的技术交底进行详细的阐述,重点介绍施工工艺、材料选用、施工注意事项等内容。
二、施工工艺给水管道的安装一般可以分为水管预埋、调试和安装三个阶段,下面将详细介绍各个阶段的施工工艺。
1. 水管预埋水管预埋是指在建筑物初期施工时,将给水管道放置在地下,并进行保护处理。
具体的施工工艺如下:(1)设计预埋深度建筑物地下部分是不同种类管道交汇的复杂空间,预埋深度的设计应当充分考虑地下部分其他管道的情况,以确保各类管道各做各的事且井然有序。
通常,给水管道预埋深度的设计应当大于地面标高200毫米,以便于将来需要进行打洞、接插等施工操作时,管道的位置能够清晰无误的确定。
(2)确定取水器位置在施工过程中,需要为未来的用户安置取水器,所以在预埋时,应当根据设计要求决定取水器的位置,并在管道上预留好位置。
预埋阶段工人还需要与设计的窗户、门距离以及水电气管等位置有着充分的了解和考虑,以避免未来施工再次妨碍导致质量问题。
(3)开挖管沟在预埋工人确认好预埋深度和取水器位置后,就需要按照设计图纸的规定,开挖管沟,将管道放入沟中。
开挖沟槽时要根据土地条件和地下管道的情况选用不同的挖掘方式,如汲土机、手工挖掘、机械挖掘等,以确保挖掘质量和工人的安全。
完成挖掘后,还应当进行回填。
回填时,应注意土层分布情况,用人工和专用工具加压并振实,以防止管道移位。
(4)管道安装在管道预埋后,需要进行管道的安装。
具体的安装方法为:首先将管道装配好,合理确定管道的弯头、减压阀等部件位置,然后将已经安装好的水管输送进沟槽中,然后将弯头或接头装配好,并将管道端面固定好,最后检查管道的连接情况,并进行密封和防漏处理。
室内给水管道(热镀锌钢管)安装技术交底1、给水引入管与排水排出管的水平净距不得小于1m。
室内给水与排水管道平行敷设时,两管间的最小水平净距不得小于0.5m;交叉铺设时,垂直净距不得小于0.15m。
给水管应铺在排水管上面,若给水管必须铺在排水管的下面时,给水管应加套管,其长度不得小于排水管管径的3倍。
2、给水水平管道应有2‰~5‰的坡度坡向泄水装置;镀锌钢管切割时,管口应平整,采用割管器切割的管口,必须对管口进行扩圆.3、按设计图纸画出管道分路、管径、变径、预留管口,阀门位置等施工草图,在实际安装的结构位置做上标记,按标记分段量出实际安装的准确尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工4、安装前清扫管膛,丝扣连接管道抹上铅油缠好麻,用管钳按编号依次上紧,丝扣外露2至3扣,安装完后找直找正,复核甩口的位置、方向及变径无误。
清除麻头,外露丝扣涂刷防锈漆,所有管口要安装好临时丝堵。
5、管道的穿墙处均按设计要求加好套管及固定支架,丝扣外露2至3扣,清除麻头,外露丝扣和镀锌层破损处刷好防锈漆。
支管甩口均加好临时丝堵。
6、所有阀门安装应便于操作和维修,每个阀门处均需设置活接头一只,且活接头的母口方向与水流方向一致;给水立管变径不得使用补心,应使用变径管箍,其安装位置距三通分流处200mm。
7、不保温水平镀锌钢管支架安装的最大间距为:DN15→2.5米,DN20→3米,DN25→3.5米,DN32→4米,DN40→4.5米,DN50→5米,DN65→6米。
8、给水镀锌管水平干管安装与墙、柱表面的距离为:DN25、DN32→1.0米,DN40、DN50→1.2米,DN65、DN80→1.4米。
9、室内给水管道的水压试验必须符合设计要求。
当设计未注明时,各种材质的给水管道系统试验压力均为工作压力的1.5倍,,但不得小于0.6MPa。
金属给水管道系统在试验压力下观测10min,压力降不应大于0.02MPa,然后降到工作压力进行检查,应不渗不漏;合格后验收签字,办理工序交接手续。
户内给水管PPR管安装技术交底分项工程技术交底卡GD***-***** 施工单位建设集团有限公司水电部工程名称XX 地铁前海上盖物业项目分部工程户内给水管道安装工程交底部位9号地块日期20XX年年3 月11日交底内容技术交底内容:根据设计要求,9号地块室内给水、热水系统采用PPR管,公称压力1.0MP,热熔连接户内冷热水支管暗装在建筑找平层内,安装时不得破坏结构层;所有管材施工完成后要做好临时标示位置,便于装修识别。
一、材料要求:1、聚丙烯管材、管件应符合国家标准《冷热水用聚丙烯管道系统》GB/T*****的要求,应具有权威检测机构有效的形式检测报告及生产厂家的质量合格书。
2.管材上应标明原料名称、规格、生产厂名、商标;管件上应标明原料名称、规格和商标,必须与恒大材料模板要求相符。
3.管道采用热熔连接,应采用专用配套的熔接机具。
熔接机具应安全可靠,便于操作,并附有产品合格证书和使用说明书。
管道切割应采用专用剪刀切割。
4.管道井处与水表连接需采用相匹配的专用螺纹接头连接或预留接口至地面要求高度封堵。
5.管材、管件的外观质量应符合下列规定:(1)管材和管件应不透光,其内外壁光滑、平整,壁厚应均匀,无气泡、划痕和影响性能的表面缺陷,色泽一致。
(2)管材端口应平整,且端面应垂直于管材的轴线。
(3)管件应完整,无缺损、无变形,合模缝、浇口应平整、无裂纹。
(4)冷水管、热水管宜有明显标志线。
二、主要机具:1.机械:PPR专用热熔机、电锤、手电钻、电焊机、试压泵等。
2.工具:断管器、管子剪、钢锯、刮刀、手锯、手锤、活扳手。
3.其它:水平尺、线坠、钢卷尺、小线、压力表等。
三、作业条件:1.室内建筑水平线已全部到位,根据建筑水平线(土建结构提供建筑1.0米线)冷热水管道所经路线压槽到位。
4.室内管道穿墙处已留管洞或安装套管,其洞口尺寸、套管规格,坐标、标高正确。
5.管道安装路线已按图纸要求弹线定位。
4. 冷热水管道交叉过桥弯下返弯位置按管道规格已剔凿完成。
一、交底对象1. 给水管道安装施工人员2. 监理人员3. 相关技术人员二、交底时间[填写具体时间]三、交底内容一、安全注意事项1. 施工人员进入施工现场必须佩戴安全帽,穿工作服,并系好安全带。
2. 施工现场严禁酒后作业、吸烟、追逐打闹等行为。
3. 严格遵守施工现场的安全规章制度,不得违章操作。
二、施工前的准备工作1. 熟悉施工图纸,了解给水管道的布置、管径、材质等信息。
2. 检查施工材料、设备是否符合要求,确保施工质量。
3. 检查施工现场,确保无安全隐患。
三、施工过程中的安全措施1. 沟槽开挖(1)沟槽开挖前,必须进行地质勘探,了解地下管线情况,确保施工安全。
(2)开挖沟槽时,必须保持边坡稳定,防止坍塌。
(3)挖掘机、吊车等大型设备操作人员必须具备相应资质。
2. 管道安装(1)管道安装前,必须检查管道、管件等是否符合要求。
(2)管道安装过程中,应确保管道平直、牢固,不得有扭曲、变形等情况。
(3)管道焊接时,必须采取防火、防爆措施,确保施工安全。
3. 管道试压(1)试压前,必须检查管道系统,确保无泄漏、无损坏。
(2)试压过程中,应密切观察压力表,发现异常情况立即停止试压。
(3)试压结束后,应进行管道系统冲洗,确保水质符合标准。
四、施工结束后的注意事项1. 施工结束后,应清理施工现场,确保无安全隐患。
2. 对施工过程中发现的问题,应及时整改,确保施工质量。
3. 对施工过程中发生的事故,应立即上报,并采取相应措施进行处理。
五、应急措施1. 发生火灾时,应立即使用灭火器、消防栓等进行灭火,并迅速撤离现场。
2. 发生触电事故时,应立即切断电源,并进行急救。
3. 发生人员坠落事故时,应立即进行救援,并采取相应措施防止事故扩大。
六、培训与考核1. 施工人员必须接受安全技术培训,考核合格后方可上岗。
2. 定期对施工人员进行安全技术考核,确保其具备相应的安全技能。
本安全技术交底适用于给水管道安装施工全过程,施工人员应严格遵守各项规定,确保施工安全。
室外给水管道(球墨铸铁管)安装技术交底
1、根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求;
2、管道承口内部及插口外部飞刺、铸砂等应预先铲掉,沥青漆用喷灯或气焊烤掉,再用钢
丝刷除去污物;
3、把阀门、管件稳放在规定位置,作为基准点。
把铸铁管运到管沟沿线沟边,承口朝向来
水方向;
4、根据铸铁管长度,确定管段工作坑位置,铺管前把工作坑挖好;
5、用大绳把清扫后的铸铁管顺到沟底,清理承插口,然后对插安装管路,将承插接口顺直
定位;
6、室外地下消失栓底座下设有预制好的混凝土垫块或现浇混凝土垫层,下面的土层要求夯
实;
7、铸铁管稳固好后,在靠近管道两端处填土覆盖,两侧夯实,并应随即用稍粗于接口间隙
的干净麻绳将接口塞严,以防泥土及杂物进入;
8、根据承口深度,在插口管端划出符合承插口的对口间隙不小于3mm,最大间隙不大于5mm;
将胶圈塞入承口胶圈槽内,胶圈内侧及插口抹上肥皂水,将管子找平找正,用倒链等工具将铸铁管徐徐插入承口内至印记处即可。
9、按规范要求设置管墩,在管道拐弯处及三通处必须要设置管墩。
采用橡胶圈接口的埋地
给水管道,在土壤或地下水对橡胶圈有腐蚀的地段,在回填土前应用沥青胶泥、沥青麻丝或沥青锯末等材料封闭橡胶圈接口。
橡胶圈接口DN150的管道,每个接口的最大偏转角不得超过5°;
10、给水系统各种井室内的管道安装,如设计无要求,井壁距法兰或承口的距离:管径小于
或等于450mm时,不得小于250mm;
11、管网必须进行水压试验,试验压力为工作压力的倍,但不得小于。
管材为钢管、铸铁管
时,试验压力下1Omin内压力降不应大于,然后降至工作压力进行检查,压力应保持不变,不渗不漏;管材为塑料管时,试验压力下,稳压1h压力降不大于,然后降至工作压力进行检查,压力应保持不变,不渗不漏。
工程名称:
交底部位:
图纸编号:
交底人:日期:
接受人:日期:。
