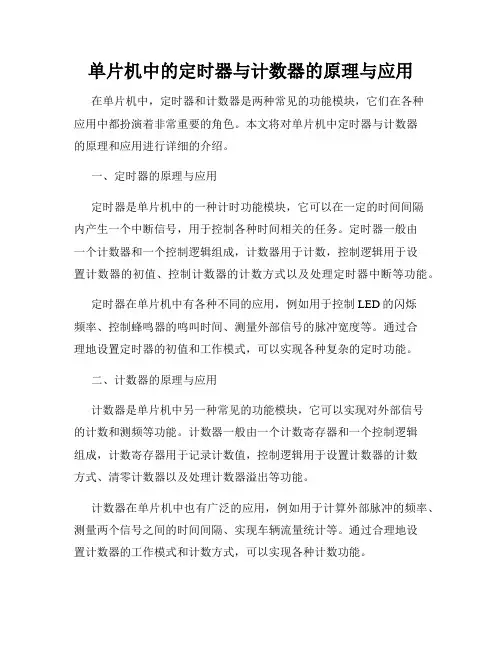

单片机中的定时器与计数器的原理与应用在单片机中,定时器和计数器是两种常见的功能模块,它们在各种应用中都扮演着非常重要的角色。
本文将对单片机中定时器与计数器的原理和应用进行详细的介绍。
一、定时器的原理与应用定时器是单片机中的一种计时功能模块,它可以在一定的时间间隔内产生一个中断信号,用于控制各种时间相关的任务。
定时器一般由一个计数器和一个控制逻辑组成,计数器用于计数,控制逻辑用于设置计数器的初值、控制计数器的计数方式以及处理定时器中断等功能。
定时器在单片机中有各种不同的应用,例如用于控制LED的闪烁频率、控制蜂鸣器的鸣叫时间、测量外部信号的脉冲宽度等。
通过合理地设置定时器的初值和工作模式,可以实现各种复杂的定时功能。
二、计数器的原理与应用计数器是单片机中另一种常见的功能模块,它可以实现对外部信号的计数和测频等功能。
计数器一般由一个计数寄存器和一个控制逻辑组成,计数寄存器用于记录计数值,控制逻辑用于设置计数器的计数方式、清零计数器以及处理计数器溢出等功能。
计数器在单片机中也有广泛的应用,例如用于计算外部脉冲的频率、测量两个信号之间的时间间隔、实现车辆流量统计等。
通过合理地设置计数器的工作模式和计数方式,可以实现各种计数功能。
三、定时器与计数器的联合应用定时器和计数器在单片机中经常会联合应用,以实现更加复杂和精密的定时计数功能。
例如,可以使用定时器来生成一个固定时间间隔的中断信号,然后在中断服务程序中通过计数器来计数外部脉冲的个数,从而实现对外部脉冲的精确计数。
通过合理地运用定时器和计数器,可以实现各种高级的时间计数功能,使单片机在实际应用中发挥更大的作用。
综上所述,定时器和计数器是单片机中非常重要的功能模块,它们在各种应用中都有着广泛的应用。
合理地掌握定时器和计数器的原理和应用,可以为单片机的开发和应用带来极大的便利。
希望通过本文的介绍,读者能够更加深入地了解单片机中定时器与计数器的原理与应用。

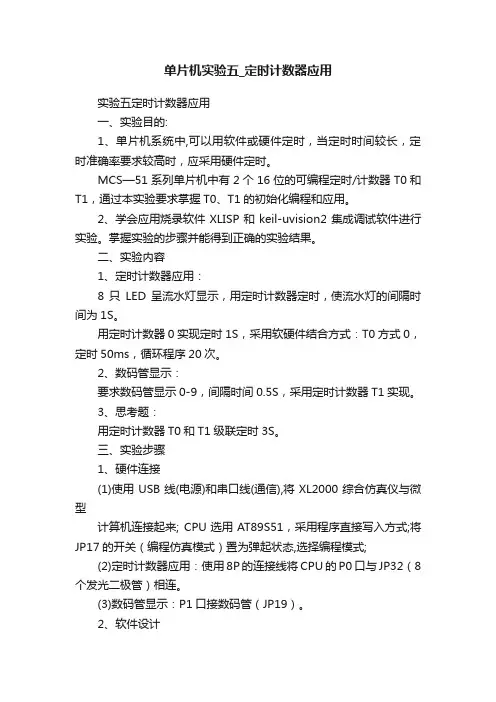

单片机实验五_定时计数器应用实验五定时计数器应用一、实验目的:1、单片机系统中,可以用软件或硬件定时,当定时时间较长,定时准确率要求较高时,应采用硬件定时。
MCS—51系列单片机中有2个16位的可编程定时/计数器T0和T1,通过本实验要求掌握T0、T1的初始化编程和应用。
2、学会应用烧录软件XLISP和keil-uvision2集成调试软件进行实验。
掌握实验的步骤并能得到正确的实验结果。
二、实验内容1、定时计数器应用:8只LED呈流水灯显示,用定时计数器定时,使流水灯的间隔时间为1S。
用定时计数器0实现定时1S,采用软硬件结合方式:T0方式0,定时50ms,循环程序20次。
2、数码管显示:要求数码管显示0-9,间隔时间0.5S,采用定时计数器T1实现。
3、思考题:用定时计数器T0和T1级联定时3S。
三、实验步骤1、硬件连接(1)使用USB线(电源)和串口线(通信),将XL2000综合仿真仪与微型计算机连接起来; CPU选用AT89S51,采用程序直接写入方式;将JP17的开关(编程仿真模式)置为弹起状态,选择编程模式;(2)定时计数器应用:使用8P的连接线将CPU的P0口与JP32(8个发光二极管)相连。
(3)数码管显示:P1口接数码管(JP19)。
2、软件设计(1) Kiel软件操作同实验一:建立工程并存储、选择芯片89C51、新建文件输入程序并保存,将文件加入到工程中。
(2)修改属性:如右图,点击工程下拉菜单中的”目标’目标1’属性”; 单击”目标”,输入仿真器的频率12(MHz);选择“输出”菜单中的”生成HEX文件”,以便汇编后产生HEX代码,供编程器使用;3、将程序写入AT89C51:双击桌面XLISP启动程序,出现下面界面。
(1)选择操作/检测编程器点击。
在上图7窗口中出现编程器检测OK!说明系统已经连接完好,可以下一步实验,否则需要检查出错的原因并改正;(2)点击擦除图标,将CPU中的原有程序擦除;(3)点击打开图标,找到Kiel编译后需要执行的程序(HEX文件),点击;在XLISP的文件程序区可见到要执行的程序;(4)点击写入框,在程序写入结束后即可观察运行的结果。
定时器计数器定时功能的应用实验总结
定时器和计数器在很多应用中都有着重要的作用,尤其是在嵌入式系统和自动控制领域。
下面是一个关于定时器计数器定时功能应用的实验总结:
1. 实验目的:
了解定时器和计数器的基本工作原理,掌握定时功能的应用。
2. 实验器材:
单片机开发板、LED灯、Jumper线、电源等。
3. 实验步骤:
a. 将LED灯连接到开发板的一个GPIO口,设置为输出模式。
b. 初始化定时器和计数器,设置定时时间和计数器值。
c. 启动定时器,并在定时器中断处理函数中将LED灯的状态翻转。
d. 在主循环中等待定时时间到达。
4. 实验结果:
定时器定时时间到达时,LED灯会翻转一次。
5. 实验总结:
定时器和计数器的应用可以实现一些精确的定时操作,比如控制设备的定时开关、定时采集数据等。
在实际应用中,还可以根据需要设置不同的定时时长和计数器初值,实现更多功能。
需要注意的是,在实际应用中,要根据具体情况合理选择定时器和计数器的参数,以保证定时功能的准确性和稳定性。
另外,在使用定时器定时功能时,也要考虑对系统资源的合理利用,避免造成系统负荷过重。

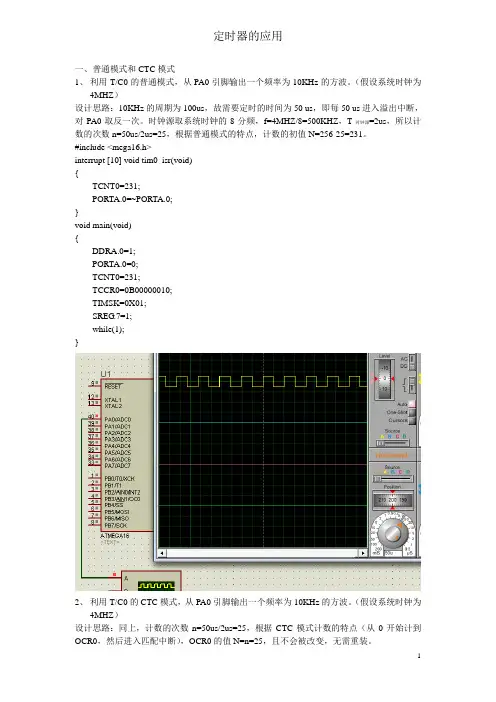

定时器的应用一、普通模式和CTC模式1、利用T/C0的普通模式,从PA0引脚输出一个频率为10KHz的方波。
(假设系统时钟为4MHZ)设计思路:10KHz的周期为100us,故需要定时的时间为50 us,即每50 us进入溢出中断,对PA0取反一次。
时钟源取系统时钟的8分频,f=4MHZ/8=500KHZ,T时钟源=2us,所以计数的次数n=50us/2us=25,根据普通模式的特点,计数的初值N=256-25=231。
#include <mega16.h>interrupt [10] void tim0_isr(void){TCNT0=231;PORTA.0=~PORTA.0;}void main(void){DDRA.0=1;PORTA.0=0;TCNT0=231;TCCR0=0B00000010;TIMSK=0X01;SREG.7=1;while(1);}2、利用T/C0的CTC模式,从PA0引脚输出一个频率为10KHz的方波。
(假设系统时钟为4MHZ)设计思路:同上,计数的次数n=50us/2us=25,根据CTC模式计数的特点(从0开始计到OCR0,然后进入匹配中断),OCR0的值N=n=25,且不会被改变,无需重装。
#include <mega16.h>interrupt [20] void tim0_isr(void){PORTA.0=~PORTA.0; //OCR0的值没必要重装}void main(void){DDRA.0=1;PORTA.0=0;OCR0=25;TCCR0=0B00001010;TIMSK=0X02;SREG.7=1;while(1);}3、利用T/C0的CTC模式,从OC0引脚输出一个频率为10KHz的方波。
(假设系统时钟为4MHZ)设计思路:根据CTC的特点和题意,得:f OC0=f clki/o/(2N(1+0CR0))=4M/(2N(1+OCR0))=10K,取N=1,OCR0=199。
单片机综合实验课程设计一、课程目标知识目标:1. 学生能理解单片机的基本原理,掌握其内部结构及相关功能模块的使用方法。
2. 学生能掌握单片机编程的基本语法和技巧,能独立完成简单的程序设计。
3. 学生能了解单片机在现实生活中的应用,并学会分析实际案例。
技能目标:1. 学生能运用所学知识,完成单片机的基本操作和程序编写。
2. 学生能通过实验,学会使用相关开发工具和调试技巧,具备一定的故障排查能力。
3. 学生能运用单片机技术解决实际问题,提高创新实践能力。
情感态度价值观目标:1. 学生通过单片机综合实验课程,培养对电子信息科学的兴趣和热情。
2. 学生在团队协作中,学会沟通、分享和合作,提高解决问题的能力。
3. 学生能认识到单片机技术对社会发展的作用,树立正确的价值观和责任感。
课程性质:本课程为实践性课程,侧重于培养学生的动手能力和创新能力。
学生特点:学生已具备一定的单片机基础知识,对实际操作感兴趣,但编程能力和问题解决能力有待提高。
教学要求:结合学生特点,注重理论与实践相结合,强调动手实践和团队协作,提高学生的综合能力。
通过课程目标分解,使学生在知识、技能和情感态度价值观方面取得具体的学习成果,为后续教学设计和评估提供依据。
二、教学内容本课程教学内容主要包括以下几部分:1. 单片机基础理论:回顾单片机的基本原理、内部结构、工作原理等,重点讲解中断系统、定时器/计数器、串行通信等模块的功能和应用。
2. 单片机编程语言:以C语言为基础,介绍单片机编程的基本语法、数据类型、运算符、控制语句等,并通过实例进行讲解。
3. 单片机实验操作:结合教材章节,进行以下实验:- 基本输入输出实验:学习单片机I/O口控制,实现LED灯、蜂鸣器等设备的控制。
- 中断控制实验:掌握中断系统的使用,实现外部中断控制。
- 定时器/计数器实验:学习定时器/计数器的配置,完成定时控制等功能。
- 串行通信实验:了解串行通信原理,实现单片机之间的数据传输。
单片机定时器与计数器的工作原理及应用摘要:单片机作为现代电子设备中广泛采用的一种集成电路,其内部包含了丰富的功能模块,其中定时器和计数器被广泛应用于各种领域。
本文将介绍单片机定时器和计数器的工作原理及应用,包括定时器的基本原理、工作模式和参数配置,以及计数器的工作原理和常见应用场景。
希望通过本文的阐述,读者能够深入了解单片机定时器和计数器的基本原理和应用,为电子系统设计提供参考。
引言:单片机作为嵌入式系统中的核心部件,承担着控制和处理各种信号的重要任务。
定时器和计数器作为单片机的重要功能模块,为实现各种实时控制任务提供了有效的工具。
定时器可以生成一定时间间隔的定时信号,而计数器则可以对外部事件的频率进行计数,实现时间测量和计数控制等功能。
一、定时器的工作原理单片机中的定时器通常为计数器加上一定逻辑控制电路构成。
定时器的基本工作原理是通过控制计数器的计数速度和计数值来实现不同时间间隔的输出信号。
当定时器触发时,计数器开始计数,当计数值达到预设值时,定时器产生一个输出信号,然后重新开始计数。
定时器通常由以下几个部分组成:1.计数器:定时器的核心部件是计数器,计数器可以通过内部振荡器或外部输入信号进行计数。
通常情况下,计数器是一个二进制计数器,它可以按照1、2、4、8等倍数进行计数。
2.预设值:定时器的预设值决定了定时器的时间间隔。
当计数器达到预设值时,定时器会产生一个输出脉冲。
3.控制逻辑电路:控制逻辑电路用于控制计数器的启动、停止和重置等操作。
通常情况下,控制逻辑电路由一系列的触发器和逻辑门组成。
二、定时器的工作模式定时器可以根据实际需求在不同的工作模式下运行,常见的工作模式有以下几种:1.定时工作模式:在定时工作模式下,定时器按照设定的时间间隔进行计数,并在计数值达到预设值时产生一个输出脉冲。
这种模式常用于周期性任务的触发和时间测量。
2.计数工作模式:在计数工作模式下,定时器通过外部输入信号进行计数,可以测量外部事件的频率。
单片机中的定时器和计数器单片机作为一种嵌入式系统的核心部件,在各个领域都发挥着重要的作用。
其中,定时器和计数器作为单片机中常用的功能模块,被广泛应用于各种实际场景中。
本文将介绍单片机中的定时器和计数器的原理、使用方法以及在实际应用中的一些典型案例。
一、定时器的原理和使用方法定时器是单片机中常见的一个功能模块,它可以用来产生一定时间间隔的中断信号,以实现对时间的计量和控制。
定时器一般由一个计数器和一组控制寄存器组成。
具体来说,定时器根据计数器的累加值来判断时间是否到达设定的阈值,并在时间到达时产生中断信号。
在单片机中,定时器的使用方法如下:1. 设置定时器的工作模式:包括工作在定时模式还是计数模式,以及选择时钟源等。
2. 设置定时器的阈值:即需要计时的时间间隔。
3. 启动定时器:通过控制寄存器来启动定时器的运行。
4. 等待定时器中断:当定时器计数器的累加值达到设定的阈值时,会产生中断信号,可以通过中断服务函数来进行相应的处理。
二、计数器的原理和使用方法计数器是单片机中另一个常见的功能模块,它主要用于记录一个事件的发生次数。
计数器一般由一个计数寄存器和一组控制寄存器组成。
计数器可以通过外部信号的输入来触发计数,并且可以根据需要进行计数器的清零、暂停和启动操作。
在单片机中,计数器的使用方法如下:1. 设置计数器的工作模式:包括工作在计数上升沿触发模式还是计数下降沿触发模式,以及选择计数方向等。
2. 设置计数器的初始值:即计数器开始计数的初始值。
3. 启动计数器:通过控制寄存器来启动计数器的运行。
4. 根据需要进行清零、暂停和启动操作:可以通过控制寄存器来实现计数器的清零、暂停和启动操作。
三、定时器和计数器的应用案例1. 蜂鸣器定时器控制:通过定时器模块产生一定频率的方波信号,控制蜂鸣器的鸣叫时间和静默时间,实现声音的产生和控制。
2. LED呼吸灯控制:通过定时器模块和计数器模块配合使用,控制LED的亮度实现呼吸灯效果。
项目五定时/计数器综合应用
课时(学时)八学时
终极目地一.能完成单片机地定时器/计数器有关电路地设计;
二.能应用C语言程序完成单片机定时器初始化及有关编程控制,实现
对定时器应用于有关电路地设计,运行及调试。
促成目地一.掌握定时器/计数器地基本工作原理;
二.掌握定时器/计数器地基本结构及有关寄存器地设置;
三.掌握C语言关于定时器地有关编程;
四.会利用单片机地定时器/计数器实现定时与计数功能。
教学重点一.定时器/计数器地基本结构;
二.定时器/计数器工作方式;
三.定时器/计数器有关寄存器;
四.C语言关于定时器地有关编程;
五.霓虹灯控制系统设计与实现。
教学难点一. 定时器/计数器工作方式;
二.霓虹灯控制系统设计与实现;
三. 电子钟设计与实现。
学内容一,工作模块一二生产线自动打包系统
一.认识定时器/计数器;
二.生产线自动打包控制电路;
三.生产线自动打包控制程序;
二,工作模块一三霓虹灯控制系统
一.定时器/计数器工作方式;
二.定时器/计数器有关寄存器;
三.霓虹灯控制系统设计与实现;
三,工作模块一四电子钟设计与实现
一.电子钟电路设计;
二.电子钟程序设计。
教学手段多媒体演示及实训练相结合
教学方法设计一.项目驱动
二.教学做一体。
《单片机应用技术》课程单元5教学设计
单元标题:定时器/计数器综合应用
单元教学学时8
在整体设计中的位
置
第5次
授课班级计控
151、
物联
151、
物联
152
上
课
时
间
周月日第节
至
周月日第节
上课
地点
教学目标
能力目标知识目标素质目标
1.能完成单片机的定时器/计数器相
关电路的设计;
2.能应用C语言程序完成单片机定时
器初始化及相关编程控制,实现对定
时器应用于相关电路的设计、运行及
调试。
1.知道定时器/计数
器的基本工作原理;
2.知道定时器/计数
器的基本结构及相关
寄存器的设置;
3.会C语言关于定时
器的相关编程;
4.会利用单片机的定
时器/计数器实现定
时和计数功能。
1.具有对新知识、
新技术的学习能
力;
2.具有决策能力,
能记录、收集、处
理、保存各类专业
技术的信息资料;
3.具有科学的创
新精神、决策能力
和执行能力。
能力训练任务任务一:生产线自动打包系统
使用单片机控制系统,通过光电传感器对传送带上的零件进行统计,当计数每到100个零件时,由单片机发出控制信号,对上述100个零件进行打包处理;
任务二:霓虹灯控制系统
由P1口输出控制8个LED(模拟霓虹灯)的亮灭。
逐个点亮1s后熄灭;然后间隔闪烁3次;循环上述过程(晶振频率为6MHz )。
任务三:电子钟设计与实现
设计一个电子时钟。
要求电子时钟显示的格式为:XX XX XX由左向右分别为:时、分、秒。
单元教学进度
步骤
教学内容及能力/知识目
标教师活动学生活动
时间
(分
钟)
1
(生产线自动打包系统)教学内容:
使用单片机控制系统,通过光
电传感器对传送带上的零件进行
统计,当计数每到100个零件时,
由单片机发出控制信号,对上述
100个零件进行打包处理;
能力目标:
1.能完成单片机的定时器/计数器
相关电路的设计;
2.能应用C语言程序完成单片机定
时器初始化及相关编程控制,实现
对定时器应用于相关电路的设计、
运行及调试。
知识目标:
1.知道定时器/计数器的基本工作
原理和基本结构;
2.会利用定时器/计数器实现生产
线自动打包系统的设计;
3.会制作生产线自动打包系统电
路。
1.演示任务的操作
过程
1.完成任务的软
硬件设计
120
2.讨论定时器/计
数器的基本结构,
并完成生产线自动
打包系统的焊接演
示
2.完成生产线自
动打包系统的制
作
2
(霓虹灯控制系统)教学内容:
由P1口输出控制8个LED(模
拟霓虹灯)的亮灭。
逐个点亮
1s后熄灭;然后间隔闪烁3次;
循环上述过程(晶振频率为
6MHz )。
能力目标:
1.能完成单片机的定时器/计数器
1.演示任务的操作
工程
1.完成软硬件设
计120
相关电路的设计;
2.能应用C语言程序完成单片机定时器初始化及相关编程控制,实现对定时器应用于相关电路的设计、运行及调试。
知识目标:
1. 知道定时器/计数器的工作方式及相关寄存器的设置;
2.会C语言关于定时器的相关编程;
3.会利用单片机的定时器/计数器实现定时和计数功能。
4.会利用定时器/计数器实现霓虹灯控制和制作。
2.在万能板上演示
霓虹灯控制系统电
路焊接过程
2.完成霓虹灯控
制系统电路的焊
接,并调试程序
3
(电子钟设计与实现)教学内容:
设计一个电子时钟。
要求电子
时钟显示的格式为:XX XX XX
由左向右分别为:时、分、秒。
能力目标:
1.能完成单片机的定时器/计数器
相关电路的设计;
2.能应用C语言程序完成单片机定
时器初始化及相关编程控制,实现
对定时器应用于相关电路的设计、
运行及调试。
知识目标:
1.会使用芯片74LS245;
2.会C语言关于定时器的相关编
程;
3.会利用单片机的定时器/计数器
实现定时和计数功能。
4.会利用定时器/计数器实现电子
钟控制和制作。
1.演示任务的操作
工程
1.完成软硬件设
计
120
2.在万能板上演示
电子钟系统电路焊
接过程
2.完成电子钟系
统电路的焊接,
并调试程序
作业请完成用定时器/计数器实现0-59秒数码显示的电路和C语言程序设计。
