工程制图习题册答案(第二版PDF格式)

1-2 按照左图的形式，在图形右边空白处重画一次。

1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。

1-4 分析下列平面图形并标注尺寸。

（尺寸数值按1:1从图中量，取整数）（1）（2）1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。

1-6 按1:2的比例画下面的图形。

（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。

2-1 根据直观图中各点的位置，画出它们的两面投影图。

2-2 已知各点的两面投影，画出它们的第三投影和直观图。

2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。

2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。

第2章投影基础2-5 已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。

2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。

2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。

（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线2-8 根据已知条件完成直线的三面投影。

（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。

V面前方22mm，点D则属于V面。

H面上方20mm处。

25mm, 点H在点G的下方。

2-9 已知线段AB的两面投影，求AB的实长和对W面的倾角。

2-10 根据已知条件，完成线段AB的投影。

（1）AB的实长为25毫米。

（2）AB对V面的倾角为β=300。

1-2 按照左图的形式，在图形右边空白处重画一次。

1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。

1-4 分析下列平面图形并标注尺寸。

（尺寸数值按1:1从图中量，取整数）（1）（2）1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。

1-6 按1:2的比例画下面的图形。

（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。

2-1 根据直观图中各点的位置，画出它们的两面投影图。

2-2 已知各点的两面投影，画出它们的第三投影和直观图。

2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。

2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。

第2章投影基础2-5 已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。

2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。

2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。

（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线2-8 根据已知条件完成直线的三面投影。

（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。

V面前方22mm，点D则属于V面。

H面上方20mm处。

25mm, 点H在点G的下方。

2-9 已知线段AB的两面投影，求AB的实长和对W面的倾角。

2-10 根据已知条件，完成线段AB的投影。

（1）AB的实长为25毫米。

（2）AB对V面的倾角为β=300。

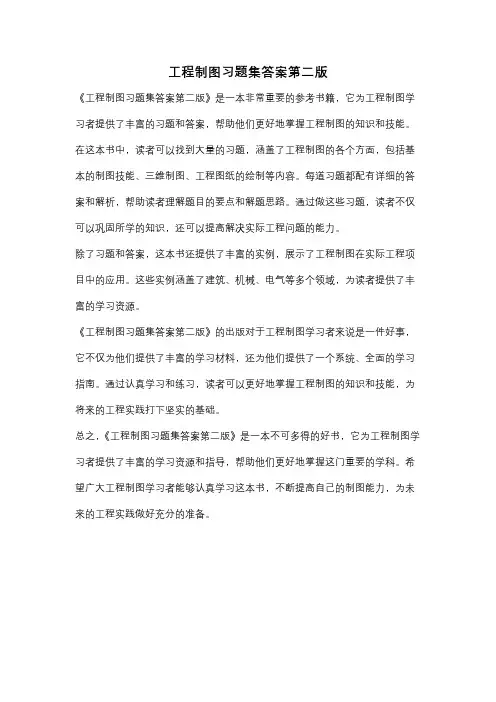

工程制图习题集答案第二版
《工程制图习题集答案第二版》是一本非常重要的参考书籍，它为工程制图学习者提供了丰富的习题和答案，帮助他们更好地掌握工程制图的知识和技能。

在这本书中，读者可以找到大量的习题，涵盖了工程制图的各个方面，包括基本的制图技能、三维制图、工程图纸的绘制等内容。

每道习题都配有详细的答案和解析，帮助读者理解题目的要点和解题思路。

通过做这些习题，读者不仅可以巩固所学的知识，还可以提高解决实际工程问题的能力。

除了习题和答案，这本书还提供了丰富的实例，展示了工程制图在实际工程项目中的应用。

这些实例涵盖了建筑、机械、电气等多个领域，为读者提供了丰富的学习资源。

《工程制图习题集答案第二版》的出版对于工程制图学习者来说是一件好事，它不仅为他们提供了丰富的学习材料，还为他们提供了一个系统、全面的学习指南。

通过认真学习和练习，读者可以更好地掌握工程制图的知识和技能，为将来的工程实践打下坚实的基础。

总之，《工程制图习题集答案第二版》是一本不可多得的好书，它为工程制图学习者提供了丰富的学习资源和指导，帮助他们更好地掌握这门重要的学科。

希望广大工程制图学习者能够认真学习这本书，不断提高自己的制图能力，为未来的工程实践做好充分的准备。

⼯程制图基础习题集和答案解析.pdf1-2 按照左图的形式，在图形右边空⽩处重画⼀次。

1-3 尺⼨标注练习：填注下列图形中的尺⼨，尺⼨数值按1:1从图上量，取整数。

1-4 分析下列平⾯图形并标注尺⼨。

（尺⼨数值按1:1从图中量，取整数）（1）（2）1-5 尺⼨标注改错：圈出错误的尺⼨标注，并在右边空⽩图上正确标注。

1-6 按1:2的⽐例画下⾯的图形。

（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1⽐例画出吊钩的平⾯图形，图名为：⼏何作图。

2-1 根据直观图中各点的位置，画出它们的两⾯投影图。

2-2 已知各点的两⾯投影，画出它们的第三投影和直观图。

2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三⾯投影图。

2-4 已知点B在点A的左⽅35毫⽶，在点A的前⽅10毫⽶，在点A的上⽅20毫⽶处；点C与点B同⾼，且点C的坐标X=Y=Z；点D在点C的正下⽅26毫⽶处，试画出各点的三⾯投影图。

第2章投影基础2-5 已知点A 的两⾯投影，点B 在点A 的左⽅20毫⽶，前⽅15毫⽶，上⽅10毫⽶处，求线段AB 的三⾯投影。

2-6 已知点A ，作正平线AB 的三⾯投影，使AB=20毫⽶，α=450，（点B 在点A 的右侧）。

2-7 画出下列各直线的第三投影，并判别直线对投影⾯的相对位置。

（1）（2）（3）（4）AB 是___⽔平__线 CD 是__正平__线 EF 是__侧垂___线 GH 是_⼀般位置_线2-8 根据已知条件完成直线的三⾯投影。

（1）AB是侧平线，（2）CD是⼀般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W⾯18mm。

V⾯前⽅22mm，点D则属于V⾯。

H⾯上⽅20mm处。

25mm, 点H在点G的下⽅。

2-9 已知线段AB 的两⾯投影，求AB 的实长和对W ⾯的倾⾓。

2-10 根据已知条件，完成线段AB 的投影。

1-2 按照左图的形式，在图形右边空白处重画一次。

1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。

1-4 分析下列平面图形并标注尺寸。

（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。

1-6 按1:2的比例画下面的图形。

（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。

第2章投影基础2-1 根据直观图中各点的位置，画出它们的两面投影图。

2-2 已知各点的两面投影，画出它们的第三投影和直观图。

2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。

2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。

第2章投影基础2-5 已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。

2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。

2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。

（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线第2章投影基础2-8 根据已知条件完成直线的三面投影。

（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。

V面前方22mm，点D则属于V面。

H面上方20mm处。

25mm, 点H在点G的下方。

2-9 已知线段AB的两面投影，求AB的实长和对W面的倾角。

2-10 根据已知条件，完成线段AB的投影。

（1）AB的实长为25毫米。
