建筑工程工程结构剪力墙结构剪力墙平法施工制图规则03G101-1 P12这里我们只讲如何识图。
剪力墙平法施工平法施工图的表示方法：剪力墙平法施工图系在剪力墙平法布置图上采用列表注写方式或截面注写方式表达。
1、列表注写方式为表达清楚简便剪力墙可视为剪力墙柱、剪力墙身和剪力墙梁三部分构件构成。
列表注写方式，系分别在剪力墙柱表、剪力墙身表和剪力墙梁表，中对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。
（03G P19 20 3.2.6a 3.2.6b）①墙柱编号：见03G P12 3.2.2a②墙身编号：由墙身代号、序号及墙身所配置的水平与竖向分布钢筋的排数组成，其中，排数注写在括号内。
表达形式为：QXX （X排）③墙梁编号，由墙梁类型代号和序号组成，表达形式应符合表 3.2.2b 规定（P13）2、截面注写方式①原位注写方式，系在分标准层绘制的剪力墙平面布置图上，以直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达剪力墙平法施工图（P21 3.3.3）②选用适当比例原位放大绘制剪力墙平面布置图，其中对墙柱绘制配筋截面图；对所有墙柱、墙身、墙梁分别按第3.2.2条一二三款规定进行编号（前面我们所讲的①②③）并分别在相应同编号墙柱、墙身、墙梁中选择一根墙柱、一道墙身、一根墙梁进行注写。
3、剪力墙洞口表示方法无论采用列表注写方式还是截面注写方式，剪力墙上洞口均可在剪力墙平面布置图上原位表达。
（如图3.2.6a和图3.3.3）洞口的具体表示方法①在剪力墙平面布置图上绘制洞口示意，并标注洞口中心位置的平面定位尺寸。
②在洞口中心位置标注：洞口编号、洞口几何尺寸、洞口中心相对标高、洞口每边补强钢筋四项内容关于洞口补强构造在后面在详细讲述。
一、剪力墙水平分布钢筋构造：受拉钢筋抗震锚固长度laE 及搭接长度llE 见03G图集P34HPB235钢筋为受拉时，端头必须做180°弯钩，弯钩平直段长度3d ，圆弧直径不应小于钢筋直径的2.5倍即≥2.5d ，当为受压时，末端可不做弯钩。
（135°弯钩平直段长度为10d，不小于75mm 圆弧直径不小于钢筋直径4倍；90°弯折弯弧直径不应小于钢筋直径的5倍）详见09G901-2 P7在任何情况下，锚固长度不得小于250mm。
搭接长度不得小于300mm锚固长度从保护层开始算，柱边有部分小棒，一般为100-200mm，应从该部位开始算起，也就是从入洞口就开始算。
钢筋保护层1）纵向受力的普通钢筋，其砼保护层厚度c（钢筋外边缘至砼表面的距离）不应小于钢筋的公称直径，且应符合下表规定2）梁、柱中箍筋、构造筋的保护层厚度不应小于15mm3）板、墙中分布钢筋保护层厚度为表中相应数值减10mm，在任何情况下保护层厚度不应小于10mm。
纵向受力钢筋的砼保护层最小厚度（mm）注：基础中纵向受力钢筋保护层厚度不应小于40mm；当无垫层时不应小于70mm。
1、剪力墙水平分布筋搭接长度及搭接位置剪力墙身水平钢筋构造见03G101-1 P47剪力墙水平分布筋搭接长度为 1.2laE，上下相邻两排水平筋交错搭接，错开距离不小于500mm。
剪力墙外侧水平筋不可以在阳角处搭接，要在暗柱以外位置进行搭接。
08G101-11 P31因为暗柱或者端柱箍筋都设置加密，当剪力墙较薄时，此处钢筋比较密集，剪力墙的水平筋在阳角出搭接，暗柱处的钢筋会更密集，是砼与钢筋之间不能更好的形成“握裹力”，握裹力的不足使两种材料不能共同工作，致使该处的承载能力下降，建筑结构的整体安全收到影响。
外侧的水平筋在暗柱以外搭接会给施工带来一定难度，但是对结构整体安全是有好处的。
当剪力墙较厚时，剪力墙的水平分布钢筋可以在阳角处搭接。
（这里所说的暗柱和以后的暗柱都是指剪力墙边缘构件，即约束边缘构件和构造边缘构件与墙宽相同的称为暗柱）2、锚固构造剪力墙水平分布筋与暗柱，端柱锚固构造，一般伸至暗柱远端竖向钢筋内侧弯折，弯折后水平长度15d，洞边暗柱根据墙厚取10d~15d。
（剪力墙水平筋在暗柱内无满足锚固长度要求，只是剪力墙与暗柱的连接构造要求）08G101-11 P33 3.5 剪力墙端部有暗柱时，剪力墙水平分部筋在暗柱中应如何摆放？水平分布钢筋是否要在暗柱中满足锚固长度的要求？根据《建筑抗震设计规范》GB 50011-2001（2008版）的规定，剪力墙端部及洞口两侧均要设置边缘构件，暗柱仅是边缘构件的一种。
剪力墙边缘构件可分为两种，即约束边缘构件和构造边缘构件，与墙宽相同的成为暗柱。
边缘构件是剪力墙中很重要的部分，是保证剪力墙具有较好的延性和耗能能力的构件，正确的按要求施工确保构件合理，是剪力墙能正常工作，方能达到建筑整体结构安全的目的。
剪力墙的端部暗柱是剪力墙的一部分。
剪力墙水平分布筋在端柱内锚固，直线锚固长度满足laE时，水平分布筋的端部可不设弯折。
采用弯折锚固时，分布钢筋弯折以前的水平段应满足≥0.4laE时且伸到竖向钢筋内侧在做水平弯折，弯折后水平段为15d。
（08G P34）3、墙体水平分布筋起步钢筋，起步钢筋距基础及板顶距离不大于5cm。
（06G901-1 P55 小注第二条）剪力墙层高范围最下一排水平分布筋距底部板顶50mm，最上一排水平分布筋距板顶不大于10mm。
当层顶位置设有宽度大于剪力墙厚度的边框梁时，最上一排水平分布筋距顶部边框梁底100mm（并加设拉筋），边框梁内部不设置水平分布筋（08G图集 P30距离不大于100mm）08G图集三十页第四条4）剪力墙的水平分布筋排布，要求距楼板的上下结构面或基础顶面不大于100mm，也可以从基础顶面开始连续排布水平分布筋。
注意楼板负筋位置宜布置剪力墙内水平筋，以确保楼板负筋的正确位置。
4、连梁水平分布筋构造：当设计未注写时，侧面构造纵筋同剪力墙水平分布筋；当设计单独设置连梁侧面纵筋时，侧面纵筋深入洞口以外支座范围的锚固长度为laE（la）且≥600mm；端部洞口单独设置的连梁侧面纵筋，在剪力墙端部边缘构件内的锚固要求与剪力墙水平分布筋相同。
（06G901-1 P60 注2）注意：当连梁截面高度大于700mm时，侧面纵向构造钢筋直径应≥10mm，间距应≤200mm；当跨高比≤2.5时，侧面构造纵筋的面积配筋率应≥0.3%。
当强身水平分布筋不能满足连梁、暗梁及边框梁侧面构造纵筋要求时，应补充注明梁侧面纵筋的具体数值，注写时，以大写字母G大头，接续写直径和间距。
KL当梁腹板高度hw≥450mm时，在梁的两个侧面应沿高度方向配置纵向构造钢筋，间距不大于200。
钢筋不少于2根二级直径12钢筋。
区别：侧面纵向构造钢筋G（腰筋）与受扭纵向钢筋N （见03G101-1 P24）侧面构造钢筋搭接锚固长度为15d；受扭纵向钢筋搭接长度为ll（非抗震）或llE（抗震），锚固长度与方式同框架梁下部纵筋。
二、剪力墙身竖向钢筋构造1、竖向分布筋搭接长度及接头位置（03G101-1 P48）搭接长度及搭接位置，搭接长度1.2laE搭接位置应该在楼板以上，不能在楼板内搭接。
当出现不同直径钢筋绑扎搭接时，搭接长度按较小直径计算。
一级二级抗震搭接接头相邻错开500mm，机械接头错开35d且不小于500mm。
HPB235钢筋端头加180°弯钩。
三四级抗震，剪力墙竖向钢筋可以在同一部位连接。
HPB235钢筋加5d直钩（06G图集已经取消这个做法）注：端柱、小墙肢的竖向钢筋与箍筋构造与框架柱相同，或者以实际设计值为准。
小墙肢概念：小墙肢即墙肢长度不大于墙厚3倍的剪力墙03G101-1 P41小墙肢为截面高度不大于截面厚度3倍的矩形截面独立墙肢03GP48注第2条由于剪力墙开洞，部分剪力墙形成了小墙肢，小墙肢系指剪力墙的截面高度与宽度的比值≤4（08G P36 3.10）2、剪力墙竖向分布筋起步筋设置。
（08G P30）06G图集标注，剪力墙竖向分布筋起步筋距暗柱为一个设计间距。
08G图集P30 3.2，在剪力墙端部或者洞口边都设有边缘构件，当边缘构件是暗柱或者翼墙柱时，他们是剪力墙的一部分，不能作为单独构件来考虑。
剪力墙中第一根竖向分布钢筋的设置位置应根据间距整体安排后，将排布后的最小间距放在靠边缘构件处（也可以按设计间距排布）。
有端柱的剪力墙，竖向分布筋按墙设计间距摆放后，第一根钢筋距短柱边的距离不大于100mm。
3、剪力墙身变截面，钢筋变径、间距做法。
（03G101-1 P48）变截面：外侧钢筋不动，内侧下层竖向分布钢筋伸至楼板上部弯折，12d。
上层钢筋应在下层剪力墙中锚固，锚固长度不应小于1.5laE （06G901-1 P55）变截面处，下层竖向分布筋可以采用弯入上部剪力墙的方法与上部钢筋搭接，弯折坡度不应大于1/6。
钢筋变径：一般直接在楼层上搭接，搭接长度按上部竖向分布钢筋直径计算。
钢筋变间距：下层竖向分布钢筋伸至楼板上部弯折，平直段15d。

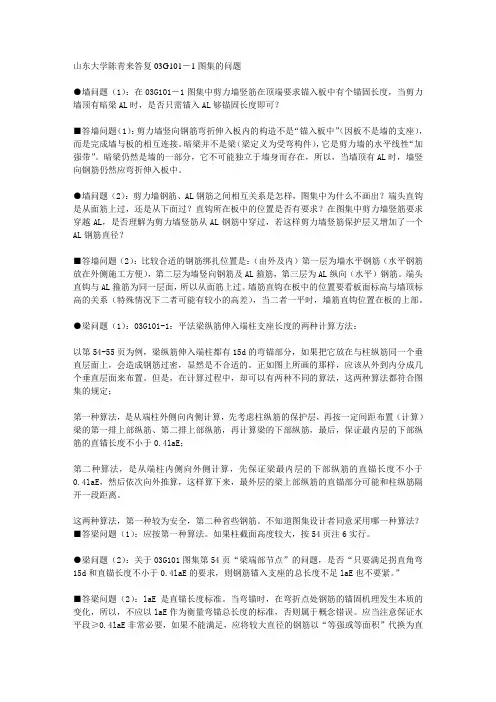

上层钢筋应在下层剪力墙中锚固，锚固长度不应小于1.6laE（08G101-11 P35）4、顶部构造自板底部向上锚入板中laE（la）06G图集对弯折长度有要求≥12d剪力墙竖向钢筋在顶层楼板处遇到暗梁或者边框梁时，锚固长度应从哪里开始计算？（08G P33 3.6）剪力墙中竖向分布钢筋伸入顶层楼板内的连接长度，应从顶层楼板的板底算起，而不是从暗梁的底部算起三、剪力墙拉筋1、剪力墙身拉筋（06G901-1 P68）剪力墙身拉筋排布设置有梅花形、矩形两种形式。
设计未注明时，宜采用梅花形排布方案。
墙体拉筋梅花形设置，间距不大于600mm；矩形排布不大于500mm拉筋与各排分布筋绑扎拉筋135°弯折，平直段长度和箍筋一样，10d，不小于75mm。
拉筋起步筋从哪道开始拉：（68页小注2）层高范围内由底部板顶向上第二排水平分布筋开始设置，至顶部板底向下第一排水平分布筋处终止；墙身范围内由距边缘构件第一排墙身竖向分布筋处开始设置。
位于边缘构件范围内的水平分布筋也应设置拉筋，此范围内拉筋间距不大于墙身拉筋间距。
2、LL拉筋拉筋直径：当梁宽≤350mm时为6mm，＞350mm时为8mm，拉筋间距为两倍箍筋间距，竖向侧面水平筋隔一拉一。
