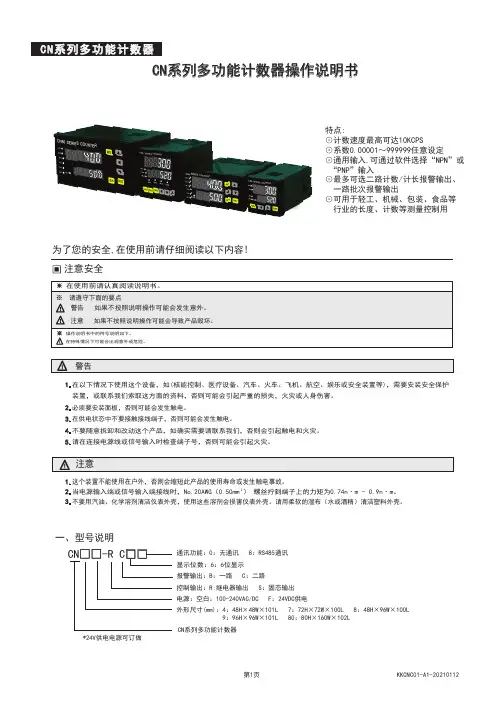

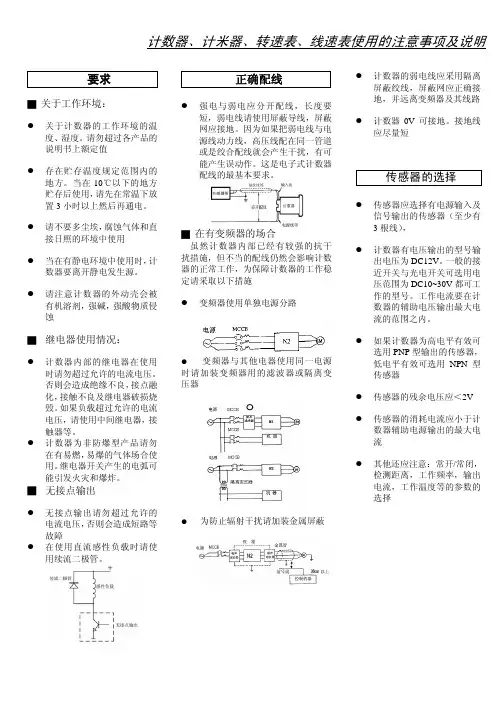

计数器使用说明书.

一、型号说明显示位数：6：6位显示控制输出：R:继电器输出 S：固态输出CN系列多功能计数器报警输出：B：一路 C：二路*24V供电电源可订做通讯功能：0：无通讯 8：RS485通讯电源：空白：100-240VAC/DC F：24VDC供电外形尺寸(mm)：4：48H×48W×101L 7：72H×72W×100L 8：48H×96W×100L9：96H×96W×101L 80：80H×160W×102LCN系列多功能计数器操作说明书注意安全1.在以下情况下使用这个设备，如(核能控制、医疗设备、汽车、火车、飞机、航空、娱乐或安全装置等)，需要安装安全保护 装置，或联系我们索取这方面的资料，否则可能会引起严重的损失，火灾或人身伤害。

2.必须要安装面板，否则可能会发生触电。

3.在供电状态中不要接触接线端子，否则可能会发生触电。

4.不要随意拆卸和改动这个产品，如确实需要请联系我们，否则会引起触电和火灾。

5.请在连接电源线或信号输入时检查端子号，否则可能会引起火灾。

1.这个装置不能使用在户外，否则会缩短此产品的使用寿命或发生触电事故。

2.当电源输入端或信号输入端接线时，No.20AWG（0.50mm ） 螺丝拧到端子上的力矩为0.74n·m - 0.9n·m。

3.不要用汽油、化学溶剂清洁仪表外壳，使用这些溶剂会损害仪表外壳。

请用柔软的湿布（水或酒精）清洁塑料外壳。

为了您的安全,在使用前请仔细阅读以下内容!特点:⊙计数速度最高可达10KCPS⊙系数0.00001～999999任意设定⊙通用输入.可通过软件选择“NPN”或 “PNP”输入⊙最多可选二路计数/计长报警输出、 一路批次报警输出⊙可用于轻工、机械、包装、食品等 行业的长度、计数等测量控制用2PS2： 下排显示OUT2设定值复位键批次设定键PS1： 下排显示OUT1设定值BA.S：上排显示批次计数值 下排显示批次设定值二、型号种类三、技术参数系列显示电源允许电压的波动范围输入脉宽输入One-shot输出控制输出接点容量固态容量记忆保持外部传感器电源使用温度保存温度环境湿度绝缘强度耐压干扰 (AC电源)冲击寿命振动机械机械机械电气故障故障双排六位额定电压的90-110%(AC电源)INA,INB的输入频率INA,INHIBIT,RESET,BATCH RESET,可选择1ms或20ms电压输入:输入阻抗为5.4KΩ,“H”为5-30VDC “L”为0-2VDC无电压输入：短路阻抗为最大1KΩ，残留电压：最大2VDC 开路阻抗：最大100KΩ10/50/100/200/500/1000/2000/5000msNO:250VAC 3A阻抗 NC：250VAC 2A阻抗最大30VDC ， 最大100mA 10年12VDC±10% 100mA以下 -10℃～50℃ （未结冰状态）-25℃～65℃ （未结冰状态）35-85%RH最小100MΩ (at500VDC)2000V AC 50/60Hz 1分钟±2kV 由方波发生器干扰 (脉宽:1us)振幅为：0.75mm 频率为:10～55Hz X,Y,Z各个方向1小时振幅为：0.5mm 频率为:10～55Hz X,Y,Z各个方向10分钟300/S (约: 30G) X,Y,Z各个方向3次10,000,000次以上100,000次以上 (NO:250VAC 3A负载 NC:250VAC 2A负载)四、面板名称100/S (约: 10G) X,Y,Z各个方向3次22100-240V AC/DC1Hz、30Hz、1KHz、5KHz、10KHz可选OUT1,OUT2:OUT1或OUT2输出指示BA.O:批次输出指示(CN4无此指示灯)LOCK:按键锁定指示CN五、操作流程六、批次计数和批次设定值批次复位批次设定值批次输出1. 批次输出动作◆批次计数批次计数值是向上累加的，只有外部批次复位信号才能将其复位归零。

WSD-ZH-09A计数器使用说明手册杭州威士德喷码技术有限公司服务电话:400-685-2815杭州威士德喷码技术有限公司是专门经销和生产喷码设备和耗材的一家优秀企业，从事喷码行业多年，有着非常丰富的经验。

为了适应广大用户的生产需求,特为水泥行业开发WSD-ZH-09 型计数器,该计数器使用简单,计数准确，使用方便，可以用一台主机最多连接12个计数器窗口，可在不同的地方随时观察计数数值，子窗口链接距离1000米。

可减少人工计数人员的工作量，降低误差，以一个年产100万吨的水泥厂为例，0.5%的误差是（1000000吨*20包/吨*0.5%）=100000包，这样的误差对于水泥企业来说无疑是巨大的，还容易造成企业利益流失及客户信任度下降。

设备面板显示：上面7位数码管为计数总和，总计数为9999999，可自动循环计数。

下面一行为单次车装量，最大值为59999。

使用方法:开机显示:月份日期星期以及时间1．时间的设定：当时间不准确时请按累加数/时间键，机器将显示年二位。

月二位，日二位，星期一位，空一位，小时二位，分钟二位。

如：2009年2月27号星期五9：55分，将显示成：按正确的数字键将修改闪烁那位的数字并前进一位，如有错误可按取消键退格。

最后按确认修改保存，回到初时时间界面。

如不保存只能关电源。

2．计包学习:本产品可以适应任何长度、任何流水线速度的包装产品的计数，主要是通过计包学习来完成的，通过对水泥厂的流水线进行速度和包长的综合检测,当设备安装完成（即接近开关和红外感应检测都正常）后，先必须进行计包长度学习。

按清零/学习键,屏幕将出现表示第一次学习（按取消可退出），开动流水线，让包过红外对管，此时屏幕下行会出现一数字，如：07 08。

07表示接近开关的计数值，08表示光电开关的计数基值。

此数字表示一包在红外对管接收到信号时接近开关翻转次数，建议此数据要大于5小于16，按确认完成，这时候会出现表示第二学习，共学习四次，每次按确认完成。

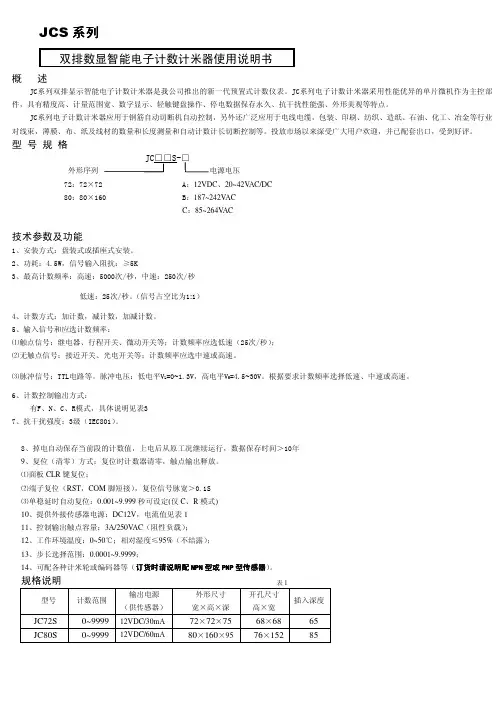

JCS 系列双排数显智能电子计数计米器使用说明书概 述JC系列双排显示智能电子计数计米器是我公司推出的新一代预置式计数仪表。

JC系列电子计数计米器采用性能优异的单片微机作为主控部件，具有精度高、计量范围宽、数字显示、轻触键盘操作、停电数据保存永久、抗干扰性能强、外形美观等特点。

JC系列电子计数计米器应用于钢筋自动切断机自动控制，另外还广泛应用于电线电缆，包装、印刷、纺织、造纸、石油、化工、冶金等行业对线束，薄膜、布、纸及线材的数量和长度测量和自动计数计长切断控制等。

投放市场以来深受广大用户欢迎，并已配套出口，受到好评。

型 号 规 格外形序列 电源电压72：72×72 A：12VDC 、20~42V AC/DC 80：80×160 B：187~242V AC C ：85~264V AC技术参数及功能1、安装方式：盘装式或插座式安装。

2、功耗：4.5W，信号输入阻抗：≥5K3、最高计数频率：高速：5000次/秒，中速：250次/秒 低速：25次/秒。

（信号占空比为1:1）4、计数方式：加计数，减计数，加减计数。

5、输入信号和应选计数频率：⑴触点信号：继电器、行程开关、微动开关等；计数频率应选低速（25次/秒）；⑵无触点信号：接近开关、光电开关等；计数频率应选中速或高速。

⑶脉冲信号：TTL电路等。

脉冲电压：低电平V L =0~1.3V，高电平V H =4.5~30V。

根据要求计数频率选择低速、中速或高速。

6、计数控制输出方式：有F、N、C、R模式，具体说明见表37、抗干扰强度：3级（IEC801）。

8、掉电自动保存当前段的计数值，上电后从原工况继续运行，数据保存时间＞10年 9、复位（清零）方式：复位时计数器清零，触点输出释放。

⑴面板CLR 键复位；⑵端子复位（RST ，COM 脚短接），复位信号脉宽＞0.1S ⑶单稳延时自动复位：0.001~9.999秒可设定(仅C 、R 模式) 10、提供外接传感器电源：DC12V ，电流值见表1 11、控制输出触点容量：3A/250V AC （阻性负载）； 12、工作环境温度：0~50℃；相对湿度≤95%（不结露）； 13、步长选择范围：0.0001~9.9999；14、可配各种计米轮或编码器等（订货时请说明配NPN 型或PNP 型传感器）。

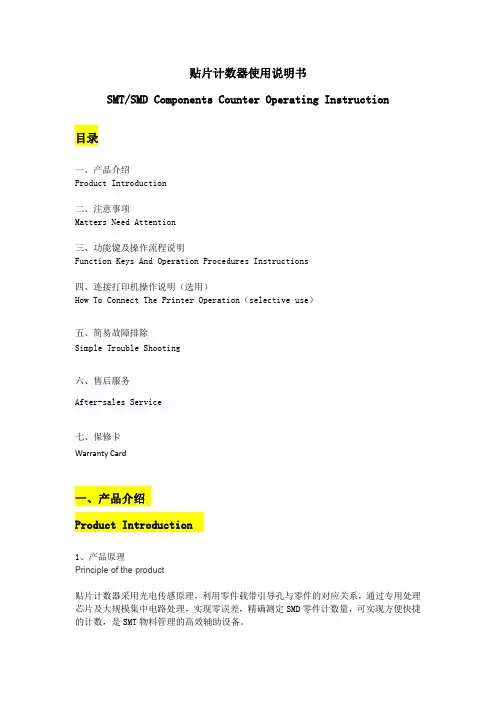

贴片计数器使用说明书SMT/SMD Components Counter Operating Instruction目录一、产品介绍Product Introduction二、注意事项Matters Need Attention三、功能键及操作流程说明Function Keys And Operation Procedures Instructions四、连接打印机操作说明（选用）How To Connect The Printer Operation（selective use）五、简易故障排除Simple Trouble Shooting六、售后服务After-sales Service七、保修卡Warranty Card一、产品介绍Product Introduction1、产品原理Principle of the product贴片计数器采用光电传感原理，利用零件载带引导孔与零件的对应关系，通过专用处理芯片及大规模集中电路处理，实现零误差，精确测定SMD零件计数量，可实现方便快捷的计数，是SMT物料管理的高效辅助设备。

The SMD counter adopts the principle of photoelectric sensing,and uses the corresponding relation between the guide hole and the part,through the special-purpose processing chip and the large-scale centralized circuit processing,realizes the zero error,accurately measures the number of SMD parts,can realize the convenient and quick count,is the high efficiency auxiliary equipment of SMT material management.2、产品特色Product features全自动方式计算零件数量，方便点料，发料作业操作简单，独具匠心的防料带脱落设计将对料带的伤害减少至最小，正方向皆可计数，可预设数量，精确计算数量，零误差。

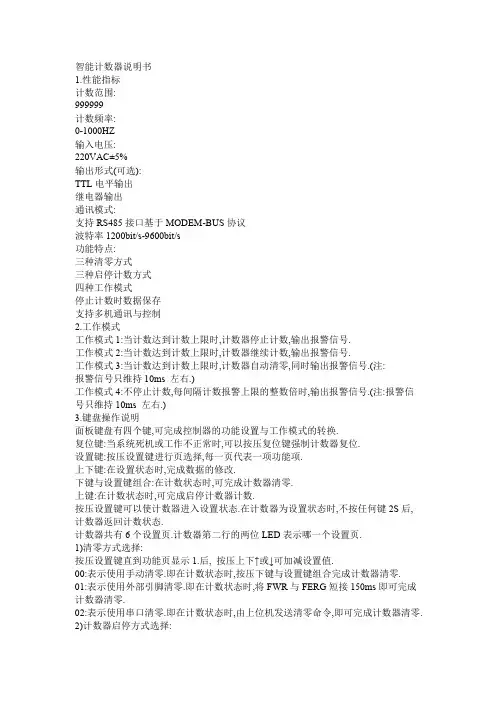

智能计数器说明书1.性能指标计数范围:999999计数频率:0-1000HZ输入电压:220VAC±5%输出形式(可选):TTL电平输出继电器输出通讯模式:支持RS485接口基于MODEM-BUS协议波特率1200bit/s-9600bit/s功能特点:三种清零方式三种启停计数方式四种工作模式停止计数时数据保存支持多机通讯与控制2.工作模式工作模式1:当计数达到计数上限时,计数器停止计数,输出报警信号.工作模式2:当计数达到计数上限时,计数器继续计数,输出报警信号.工作模式3:当计数达到计数上限时,计数器自动清零,同时输出报警信号.(注:报警信号只维持10ms 左右.)工作模式4:不停止计数,每间隔计数报警上限的整数倍时,输出报警信号.(注:报警信号只维持10ms 左右.)3.键盘操作说明面板键盘有四个键,可完成控制器的功能设置与工作模式的转换.复位键:当系统死机或工作不正常时,可以按压复位键强制计数器复位.设置键:按压设置键进行页选择,每一页代表一项功能项.上下键:在设置状态时,完成数据的修改.下键与设置键组合:在计数状态时,可完成计数器清零.上键:在计数状态时,可完成启停计数器计数.按压设置键可以使计数器进入设置状态.在计数器为设置状态时,不按任何键2S后,计数器返回计数状态.计数器共有6个设置页.计数器第二行的两位LED表示哪一个设置页.1)清零方式选择:按压设置键直到功能页显示1.后, 按压上下↑或↓可加减设置值.00:表示使用手动清零.即在计数状态时,按压下键与设置键组合完成计数器清零. 01:表示使用外部引脚清零.即在计数状态时,将FWR与FERG短接150ms即可完成计数器清零.02:表示使用串口清零.即在计数状态时,由上位机发送清零命令,即可完成计数器清零.2)计数器启停方式选择:按压设置键直到功能页显示2.后, 按压上下↑或↓可加减设置值.00:表示使用手动启停.即在计数状态时,按压上键即可启停计数器计数.01:表示使用外部引脚启停.即在计数状态时,将WSS与WSSG短接150ms即可启停计数器计数.02:表示使用串口启停.即在计数状态时,由上位机发送启停命令,即可启停计数器计数.3)工作方式选择:按压设置键直到功能页显示3.后, 按压上下↑或↓可加减设置值.00:使用工作模式1.01:使用工作模式2.02:使用工作模式3.03:使用工作模式4.4)波特率选择:按压设置键直到功能页显示4.后, 按压上下↑或↓可加减设置值.00:1200 bit/s01:2400 bit/s02:4800 bit/s03:2400 bit/s5)地址设置按压设置键直到功能页显示5.后, 按压上下↑或↓可加减设置值.地址设置范围: 00-2556)计数报警上限设置按压设置键直到功能页显示6.后, 按压上下↑或↓可加减设置值.计数报警上限设置范围:000001-99999994.外观说明产品外观见图1.图15.通讯说明控制器采用RS-485总线,协议符合ModBus RTU规约.数据传输均采用8位数据位,1位停止位,无奇偶校验位.波特率可设为1200-9600 bit/s.通讯传送分为独立的信息头,和发送的编码数据.以下的通讯传送方式定义与RTU通讯规约相兼容:编码8位二进制起始位1位数据位8位奇偶校验位无停止位1位错误校检CRC(冗余循环码)初始结构= >=4字节的时间地址码= 1 字节功能码= 1 字节数据区= N 字节错误校检= 16位CRC码结束结构= >=4字节的时间地址码:地址码为通讯传送的第一个字节.这个字节表明由用户设定地址码的从机将接收由主机发送来的信息.并且每个从机都有具有唯一的地址码,并且响应回送均以各自的地址码开始.主机发送的地址码表明将发送到的从机地址,而从机发送的地址码表明回送的从机地址.功能码:通讯传送的第二个字节.ModBus通讯规约定义功能号为1到127.本控制器利用其中的一部分功能码.作为主机请求发送,通过功能码告诉从机执行什么动作.作为从机响应,从机发送的功能码与从主机发送来的功能码一样,并表明从机已响应主机进行操作.如果从机发送的功能码的最高位(比如功能码大于127),则表明从机没有响应操作或发送出错.数据区:数据区是根据不同的功能码而不同.CRC码:二字节的错误检测码.当通讯命令发送至仪器时,符合相应地址码的设备接通讯命令,并除去地址码,读取信息,如果没有出错,则执行相应的任务;然后把执行结果返送给发送者.返送的信息中包括地址码,执行动作的功能码,执行动作后结果的数据以及错误校验码.如果出错就不发送任何信息.1.结构:地址码功能码数据区校验码8位8位N × 8or16位16位2.信息帧格式:地址码:地址码是信息帧的第一字节(8位),从0到255.这个字节表明由用户设置地址的从机将接收由主机发送来的信息.每个从机都必须有唯一的地址码,并且只有符合地址码的从机才能响应回送.当从机回送信息时,相当的地址码表明该信息来自于何处.功能码:主机发送的功能码告诉从机执行什么任务.表2列出的功能码都有具体的含义及操作.表1 功能码代码含义操作03读取数据读取当前寄存器内一个或多个二进制值06重置单一寄存器把设置的二进制值写入单一寄存器(3)数据区:数据区包含需要从机执行什么动作或由从机采集的返送信息.这些信息可以是数值,参考地址等等.例如,功能码告诉从机读取寄存器的值,则数据区必需包含要读取寄存器的起始地址及读取长度.对于不同的从机,地址和数据信息都不相同.(4) 错误校验码:主机或从机可用校验码进行判别接收信息是否出错.有时,由于电子噪声或其它一些干扰,信息在传输过程中会发生细微的变化,错误校验码保证了主机或从机对在传送过程中出错的信息不起作用.这样增加了系统的安全和效率.错误校验采用CRC-16校验方法.CRC码低字节在前.注:信息帧的格式都基本相同:地址码,功能码,数据区和错误校验码.3.错误校验参与冗余循环码(CRC)计算的包括:地址码,功能码,数据区的字节.冗余循环码包含2个字节,即16位二进制.CRC码由发送设备计算,放置于发送信息的尾部.接收信息的设备再重新计算接收到信息的CRC码,比较计算得到的CRC码是否与接收到的相符,如果两者不相符,则表明出错.CRC码的计算方法是,先预置16位寄存器全为1.再逐步把每8位数据信息进行处理.在进行CRC码计算时只用8位数据位,起始位及停止位,如有奇偶校验位的话也包括奇偶校验位,都不参与CRC码计算.在计算CRC码时,8位数据与寄存器的数据相异或,得到的结果向低位移一字节,用0填补最高位.再检查最低位,如果最低位为1,把寄存器的内容与预置数相异或,如果最低位为0,不进行异或运算.这个过程一直重复8次.第8次移位后,下一个8位再与现在寄存器的内容相异或,这个过程与以上一样重复8次.当所有的数据信息处理完后,最后寄存器的内容即为CRC码值.计算CRC码的步骤为:(1).预置16位寄存器为十六进制FFFF(即全为1).称此寄存器为CRC寄存器;(2).把第一个8位数据与16位CRC寄存器的低位相异或,把结果放于CRC寄存器;(3).把寄存器的内容右移一位(朝低位),用0填补最高位,检查最低位(注意:这时的最低位指移位前的最低位,不是移位后的最低位);(4).如果最低位为0:重复第3步(再次移位)如果最低位为1:CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;(5).重复步骤3和4,直到右移8次,这样整个8位数据全部进行了处理;(6).重复步骤2到步骤5,进行下一个8位数据的处理;(7).最后得到的CRC寄存器即为CRC码.4. 功能码03,读取点和返回值:利用通讯命令,可以进行读取点("保持寄存器") 或返回值("输入寄存器" ).一次最多可读取寄存器数是15.由于一些可编程控制器不用功能码03,所以功能码03被用作读取点和返回值.从机响应的命令格式是从机地址,功能码,数据区及CRC码.数据区的数据都是每二个字节高位在前,CRC码低位在前高位在后.信息帧格式举例:从机地址为00,起始地址0008H的1个寄存器.此例中寄存器数据地址为:地址数据0008 02H主机发送字节数举例从机地址 1 00 发送至从机00功能码 1 03 读取寄存器起始地址 2 00 起始地址为000808读取点数 2 00 读取1个寄存器01CRC码2 04 由主机计算得到的CRC码19从机响应字节数举例从机地址 1 00 来自从机00功能码 1 03 读取寄存器读取字节数 1 02 寄存器字节总数寄存器数据 2 0002 地址为0008内的内容CRC码2 04 由从机计算得到的CRC码45表2 功能码03读取的数据及地址地址内容地址内容地址内容0000H计数数据低位字0005H系统保留000AH工作模式选择寄存器0001H计数数据高位字0006H系统保留000BH启停状态查看寄存器0002H设置计数报警上限低字0007H系统保留0003H设置计数报警上限高字0008H清零模式选择寄存器0004H系统保留0009H启停模式选择寄存器表3 数据计算方法参数计算方法数据格式备注计数数据计数数据高位字×65536+计数数据低位字原码应连续读取两个寄存器组合后,方可合成计数数据计数报警上限计数报警上限高位字×65536+计数报警下限低位字原码应连续读取两个寄存器组合后,方可合成计数数据表4其他寄存器的功能说明名称含义启停状态查看寄存器00:计数器处在不计数状态01:计数器处在不计数状态5. 功能码06,单点保存:主机利用这条命令把单点数据保存到控制器的存储器.控制器也用这个功能码向主机返送信息.信息帧格式举例:控制器地址为00,保存起始地址0008的1个值.在此例中,数据保存结束后,控制器中地址为0008内的内容为02H.主机发送字节数举例从机地址 1 00 发送至从机00功能码 1 06 单点保存起始地址 2 00 起始地址为000808保存数据 2 00 保存的数据为02H02CRC码2 88 由主机计算得到的CRC码18从机响应字节数举例从机地址 1 00 来自从机00功能码 1 06 单点保存起始地址 2 00 起始地址为000808保存数据 2 00 保存的数据为02H02CRC码2 88 由主机计算得到的CRC码18表5 功能码06保存的数据及地址地址内容0002H设置计数报警上限低字0003H设置计数报警上限高字0008H清零模式选择寄存器0009H启停模式选择寄存器000AH工作模式选择寄存器000BH启停计数器计数000CH计数器清零表6 个别寄存器说明地址内容说明000BH启停计数器计数向寄存器写"1"启动计数写"0"停止计数.(注:启停模式选择为串口启停)000CH计数器清零向寄存器写"1" 计数器清零.(注:清零模式选择为串口清零)6.数据错误返回值:如果主机发出的数据错误,则控制器向主机回送错误信息,功能码的最高位为1,即控制器返回给主机的功能码是在主机已送的功能码上加128.从机返回的错误码的格式如下:地址码:1字节功能码:1字节(最高位为1)错误码:1字节CRC码:1字节错误码为00H6.接线说明外形尺寸及开孔尺寸外形尺寸:160×78×80控制器接线图控制器接线图FWRG与FWR 为外部清零引脚:当清零方式选择为使用外部清零时,在计数状态短接150ms,即可完成计数器清零.WSSG与WSS 为外部启停引脚:当启停方式选择为使用外部启停时,在计数状态短接150ms,即可完成计数器计数启停.INTG与INT 为脉冲输入引脚:INTG联接内部光耦的负极,INT联接内部光耦的正极OUT1与OUT2 为报警输出引脚:继电器输出时,报警为吸合.TTL电平输出时,报警为OUT2输出高,OUT1输出低.使用说明书。

智能计数器说明书1.性能指标计数范围:999999计数频率:0-1000HZ输入电压:220V AC±5%输出形式(可选):TTL电平输出继电器输出通讯模式:支持RS485接口基于MODEM-BUS协议波特率1200bit/s-9600bit/s功能特点:三种清零方式三种启停计数方式四种工作模式停止计数时数据保存支持多机通讯与控制2.工作模式工作模式1:当计数达到计数上限时,计数器停止计数,输出报警信号.工作模式2:当计数达到计数上限时,计数器继续计数,输出报警信号.工作模式3:当计数达到计数上限时,计数器自动清零,同时输出报警信号.(注:报警信号只维持10ms 左右.)工作模式4:不停止计数,每间隔计数报警上限的整数倍时,输出报警信号.(注:报警信号只维持10ms 左右.)3.键盘操作说明面板键盘有四个键,可完成控制器的功能设置与工作模式的转换.复位键:当系统死机或工作不正常时,可以按压复位键强制计数器复位.设置键:按压设置键进行页选择,每一页代表一项功能项.上下键:在设置状态时,完成数据的修改.下键与设置键组合:在计数状态时,可完成计数器清零.上键:在计数状态时,可完成启停计数器计数.按压设置键可以使计数器进入设置状态.在计数器为设置状态时,不按任何键2S后,计数器返回计数状态.计数器共有6个设置页.计数器第二行的两位LED表示哪一个设置页.1)清零方式选择:按压设置键直到功能页显示1.后, 按压上下↑或↓可加减设置值.00:表示使用手动清零.即在计数状态时,按压下键与设置键组合完成计数器清零. 01:表示使用外部引脚清零.即在计数状态时,将FWR与FERG短接150ms即可完成计数器清零.02:表示使用串口清零.即在计数状态时,由上位机发送清零命令,即可完成计数器清零.2)计数器启停方式选择:按压设置键直到功能页显示2.后, 按压上下↑或↓可加减设置值.00:表示使用手动启停.即在计数状态时,按压上键即可启停计数器计数.01:表示使用外部引脚启停.即在计数状态时,将WSS与WSSG短接150ms即可启停计数器计数.02:表示使用串口启停.即在计数状态时,由上位机发送启停命令,即可启停计数器计数.3)工作方式选择:按压设置键直到功能页显示3.后, 按压上下↑或↓可加减设置值.00:使用工作模式1.01:使用工作模式2.02:使用工作模式3.03:使用工作模式4.4)波特率选择:按压设置键直到功能页显示4.后, 按压上下↑或↓可加减设置值.00:1200 bit/s01:2400 bit/s02:4800 bit/s03:2400 bit/s5)地址设置按压设置键直到功能页显示5.后, 按压上下↑或↓可加减设置值.地址设置范围: 00-2556)计数报警上限设置按压设置键直到功能页显示6.后, 按压上下↑或↓可加减设置值.计数报警上限设置范围:000001-99999994.外观说明产品外观见图1.图15.通讯说明控制器采用RS-485总线,协议符合ModBus RTU规约.数据传输均采用8位数据位,1位停止位,无奇偶校验位.波特率可设为1200-9600 bit/s. 通讯传送分为独立的信息头,和发送的编码数据.以下的通讯传送方式定义与RTU通讯规约相兼容:编码8位二进制起始位1位数据位8位奇偶校验位无停止位1位错误校检CRC(冗余循环码)初始结构= >=4字节的时间地址码= 1 字节功能码= 1 字节数据区= N 字节错误校检= 16位CRC码结束结构= >=4字节的时间地址码:地址码为通讯传送的第一个字节.这个字节表明由用户设定地址码的从机将接收由主机发送来的信息.并且每个从机都有具有唯一的地址码,并且响应回送均以各自的地址码开始.主机发送的地址码表明将发送到的从机地址,而从机发送的地址码表明回送的从机地址.功能码:通讯传送的第二个字节.ModBus通讯规约定义功能号为1到127.本控制器利用其中的一部分功能码.作为主机请求发送,通过功能码告诉从机执行什么动作.作为从机响应,从机发送的功能码与从主机发送来的功能码一样,并表明从机已响应主机进行操作.如果从机发送的功能码的最高位(比如功能码大于127),则表明从机没有响应操作或发送出错.数据区:数据区是根据不同的功能码而不同.CRC码:二字节的错误检测码.当通讯命令发送至仪器时,符合相应地址码的设备接通讯命令,并除去地址码,读取信息,如果没有出错,则执行相应的任务;然后把执行结果返送给发送者.返送的信息中包括地址码,执行动作的功能码,执行动作后结果的数据以及错误校验码.如果出错就不发送任何信息.1.结构:地址码功能码数据区校验码8位8位N × 8or16位16位2.信息帧格式:地址码:地址码是信息帧的第一字节(8位),从0到255.这个字节表明由用户设置地址的从机将接收由主机发送来的信息.每个从机都必须有唯一的地址码,并且只有符合地址码的从机才能响应回送.当从机回送信息时,相当的地址码表明该信息来自于何处.功能码:主机发送的功能码告诉从机执行什么任务.表2列出的功能码都有具体的含义及操作. 表1 功能码代码含义操作03读取数据读取当前寄存器内一个或多个二进制值06重置单一寄存器把设置的二进制值写入单一寄存器(3)数据区:数据区包含需要从机执行什么动作或由从机采集的返送信息.这些信息可以是数值,参考地址等等.例如,功能码告诉从机读取寄存器的值,则数据区必需包含要读取寄存器的起始地址及读取长度.对于不同的从机,地址和数据信息都不相同.(4) 错误校验码:主机或从机可用校验码进行判别接收信息是否出错.有时,由于电子噪声或其它一些干扰,信息在传输过程中会发生细微的变化,错误校验码保证了主机或从机对在传送过程中出错的信息不起作用.这样增加了系统的安全和效率.错误校验采用CRC-16校验方法.CRC码低字节在前.注:信息帧的格式都基本相同:地址码,功能码,数据区和错误校验码.3.错误校验参与冗余循环码(CRC)计算的包括:地址码,功能码,数据区的字节.冗余循环码包含2个字节,即16位二进制.CRC码由发送设备计算,放置于发送信息的尾部.接收信息的设备再重新计算接收到信息的CRC码,比较计算得到的CRC码是否与接收到的相符,如果两者不相符,则表明出错.CRC码的计算方法是,先预置16位寄存器全为1.再逐步把每8位数据信息进行处理.在进行CRC码计算时只用8位数据位,起始位及停止位,如有奇偶校验位的话也包括奇偶校验位,都不参与CRC码计算.在计算CRC码时,8位数据与寄存器的数据相异或,得到的结果向低位移一字节,用0填补最高位.再检查最低位,如果最低位为1,把寄存器的内容与预置数相异或,如果最低位为0,不进行异或运算.这个过程一直重复8次.第8次移位后,下一个8位再与现在寄存器的内容相异或,这个过程与以上一样重复8次.当所有的数据信息处理完后,最后寄存器的内容即为CRC码值.计算CRC码的步骤为:(1).预置16位寄存器为十六进制FFFF(即全为1).称此寄存器为CRC寄存器;(2).把第一个8位数据与16位CRC寄存器的低位相异或,把结果放于CRC寄存器;(3).把寄存器的内容右移一位(朝低位),用0填补最高位,检查最低位(注意:这时的最低位指移位前的最低位,不是移位后的最低位);(4).如果最低位为0:重复第3步(再次移位)如果最低位为1:CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;(5).重复步骤3和4,直到右移8次,这样整个8位数据全部进行了处理;(6).重复步骤2到步骤5,进行下一个8位数据的处理;(7).最后得到的CRC寄存器即为CRC码.4. 功能码03,读取点和返回值:利用通讯命令,可以进行读取点("保持寄存器") 或返回值("输入寄存器" ).一次最多可读取寄存器数是15.由于一些可编程控制器不用功能码03,所以功能码03被用作读取点和返回值.从机响应的命令格式是从机地址,功能码,数据区及CRC码.数据区的数据都是每二个字节高位在前,CRC码低位在前高位在后.信息帧格式举例:从机地址为00,起始地址0008H的1个寄存器. 此例中寄存器数据地址为:地址数据0008 02H主机发送字节数举例从机地址1 00 发送至从机00功能码1 03 读取寄存器起始地址2 00 起始地址为000808读取点数2 00 读取1个寄存器01CRC码2 04 由主机计算得到的CRC码19从机响应字节数举例从机地址1 00 来自从机00功能码1 03 读取寄存器读取字节数1 02 寄存器字节总数寄存器数据2 0002 地址为0008内的内容CRC码2 04 由从机计算得到的CRC码45表2 功能码03读取的数据及地址地址内容地址内容地址内容0000H计数数据低位字0005H系统保留000AH工作模式选择寄存器0001H计数数据高位字0006H系统保留000BH启停状态查看寄存器0002H设置计数报警上限低字0007H系统保留0003H设置计数报警上限高字0008H清零模式选择寄存器0004H系统保留0009H启停模式选择寄存器表3 数据计算方法参数计算方法数据格式备注计数数据计数数据高位字×65536+计数数据低位字原码应连续读取两个寄存器组合后,方可合成计数数据计数报警上限计数报警上限高位字×65536+计数报警下限低位字原码应连续读取两个寄存器组合后,方可合成计数数据表4其他寄存器的功能说明名称含义启停状态查看寄存器00:计数器处在不计数状态01:计数器处在不计数状态5. 功能码06,单点保存:主机利用这条命令把单点数据保存到控制器的存储器.控制器也用这个功能码向主机返送信息.信息帧格式举例:控制器地址为00,保存起始地址0008的1个值.在此例中,数据保存结束后,控制器中地址为0008内的内容为02H.主机发送字节数举例从机地址1 00 发送至从机00功能码1 06 单点保存起始地址2 00 起始地址为000808保存数据2 00 保存的数据为02H02CRC码2 88 由主机计算得到的CRC码18从机响应字节数举例从机地址1 00 来自从机00功能码1 06 单点保存起始地址2 00 起始地址为000808保存数据2 00 保存的数据为02H02CRC码2 88 由主机计算得到的CRC码18表5 功能码06保存的数据及地址地址内容0002H设置计数报警上限低字0003H设置计数报警上限高字0008H清零模式选择寄存器0009H启停模式选择寄存器000AH工作模式选择寄存器000BH启停计数器计数000CH计数器清零表6 个别寄存器说明地址内容说明000BH启停计数器计数向寄存器写"1"启动计数写"0"停止计数.(注:启停模式选择为串口启停)000CH计数器清零向寄存器写"1" 计数器清零.(注:清零模式选择为串口清零)6.数据错误返回值:如果主机发出的数据错误,则控制器向主机回送错误信息,功能码的最高位为1,即控制器返回给主机的功能码是在主机已送的功能码上加128.从机返回的错误码的格式如下:地址码:1字节功能码:1字节(最高位为1)错误码:1字节CRC码:1字节错误码为00H6.接线说明外形尺寸及开孔尺寸外形尺寸:160×78×80控制器接线图控制器接线图FWRG与FWR 为外部清零引脚:当清零方式选择为使用外部清零时,在计数状态短接150ms,即可完成计数器清零.WSSG与WSS 为外部启停引脚:当启停方式选择为使用外部启停时,在计数状态短接150ms,即可完成计数器计数启停.INTG与INT 为脉冲输入引脚:INTG联接内部光耦的负极,INT联接内部光耦的正极OUT1与OUT2 为报警输出引脚:继电器输出时,报警为吸合.TTL电平输出时,报警为OUT2输出高,OUT1输出低.使用说明书。
