刀闸在运行中可能出现的异常现象及处理措施实用版
提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
刀闸在运行中可能出现的异常现象有：
（1）运行中刀闸接触部分过热，由于拧紧
部件松动，动口合得不严而造成过热或刀口熔
焊。
（2）瓷瓶外伤。
（3）针式瓷瓶胶合部分因质量问题或自然
老化造成瓷瓶损坏。
（4）在污秽严重地区或过电压情况下，会
发生闪络，瓷瓶炸裂，损坏刀闸设备。
（5）刀闸操作机构有鸟巢会造成合，拉刀闸时机构不灵活。
针对上述情况，应做如下处理：
（1）发现触电过热，可以减小负荷，待停电时紧固部件。
（2）瓷瓶外伤可及时更换。
（3）在污秽地区应加强清扫，保持刀闸瓷瓶的清洁。
（4）运行中加强检查，发现异常及时处理。
刀闸接触不良引起的过热的处理方法
如果刀闸接触不良引起过热，可以采取以下处理方法：
1. 停止使用并断开电源：首先确保安全，停止使用刀闸，并断开电源，以防止进一步的安全问题发生。
2. 检查和清洁接触部件：检查刀闸的接触部件是否有积灰、氧化或腐蚀等问题，清除或更换受损的部件。
3. 修复或更换刀闸部件：如果发现刀闸接触部分损坏严重，可能需要修复或更换相应的部件，确保良好的接触性能。
4. 确保紧固螺栓：检查螺栓是否有松动情况，确保螺栓紧固牢固。
松动的螺栓可能导致接触不良。
5. 检查电源线路和连接处：检查刀闸的电源线路和连接处是否正常，确保电缆插头没有松动或磨损造成接触不良。
6. 进行热态测量：使用红外测温仪等工具对刀闸的发热部分进行热态测量，确保问题是否解决。
7. 监测和维护：定期监测刀闸的温度和工作状态，进行维护和保养，确保刀闸正常工作。
注意：以上处理方法仅为一般参考，具体的处理方法可能因刀闸型号、使用环境等因素而有所差异，建议在处理过程中遵循
相关的安全操作规程和厂家指南。
如果不确定自己的处理能力，建议寻求专业人士的帮助。
刀闸在运行中可能出现的异常现象及处理措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月刀闸在运行中可能出现的异常现象及处理措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
刀闸在运行中可能出现的异常现象有：（1）运行中刀闸接触部分过热，由于拧紧部件松动，动口合得不严而造成过热或刀口熔焊。
（2）瓷瓶外伤。
（3）针式瓷瓶胶合部分因质量问题或自然老化造成瓷瓶损坏。
（4）在污秽严重地区或过电压情况下，会发生闪络，瓷瓶炸裂，损坏刀闸设备。
（5）刀闸操作机构有鸟巢会造成合，拉刀闸时机构不灵活。
针对上述情况，应做如下处理：（1）发现触电过热，可以减小负荷，待停电时紧固部件。
（2）瓷瓶外伤可及时更换。
（3）在污秽地区应加强清扫，保持刀闸瓷瓶的清洁。
（4）运行中加强检查，发现异常及时处理。
请在此位置输入品牌名/标语/sloganPlease Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。

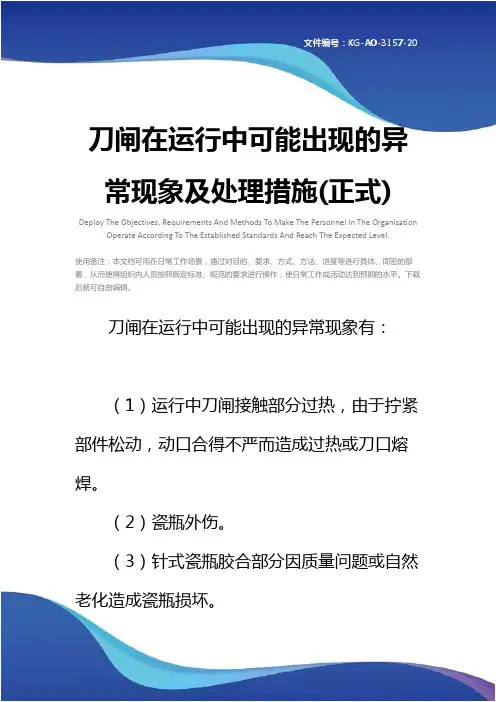

刀闸在运行中可能出现的异常现象及处理措施(正式)
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
刀闸在运行中可能出现的异常现象有：
（1）运行中刀闸接触部分过热，由于拧紧部件松动，动口合得不严而造成过热或刀口熔焊。
（2）瓷瓶外伤。
（3）针式瓷瓶胶合部分因质量问题或自然老化造成瓷瓶损坏。
（4）在污秽严重地区或过电压情况下，会发生闪络，瓷瓶炸裂，损坏刀闸设备。
（5）刀闸操作机构有鸟巢会造成合，拉刀闸时机构不灵活。
针对上述情况，应做如下处理：
（1）发现触电过热，可以减小负荷，待停电时紧固部件。
（2）瓷瓶外伤可及时更换。
（3）在污秽地区应加强清扫，保持刀闸瓷瓶的清洁。
（4）运行中加强检查，发现异常及时处理。
请在这里输入公司或组织的名字
Please enter the name of the company or organization here。

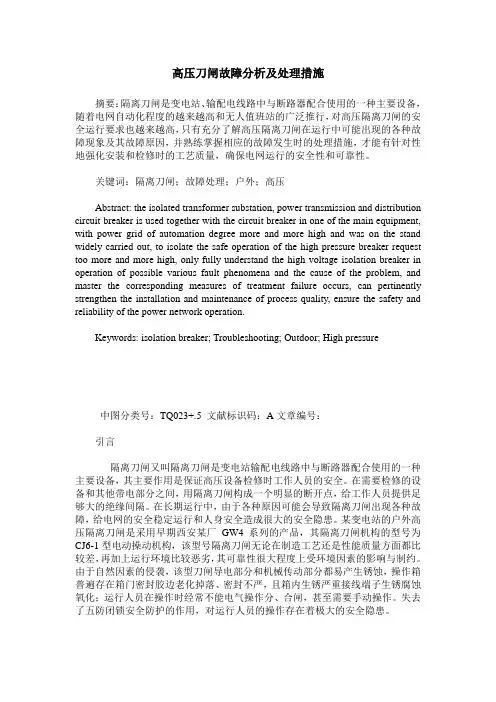

高压刀闸故障分析及处理措施摘要：隔离刀闸是变电站、输配电线路中与断路器配合使用的一种主要设备，随着电网自动化程度的越来越高和无人值班站的广泛推行，对高压隔离刀闸的安全运行要求也越来越高，只有充分了解高压隔离刀闸在运行中可能出现的各种故障现象及其故障原因，并熟练掌握相应的故障发生时的处理措施，才能有针对性地强化安装和检修时的工艺质量，确保电网运行的安全性和可靠性。
关键词：隔离刀闸；故障处理；户外；高压Abstract: the isolated transformer substation, power transmission and distribution circuit breaker is used together with the circuit breaker in one of the main equipment, with power grid of automation degree more and more high and was on the stand widely carried out, to isolate the safe operation of the high pressure breaker request too more and more high, only fully understand the high voltage isolation breaker in operation of possible various fault phenomena and the cause of the problem, and master the corresponding measures of treatment failure occurs, can pertinently strengthen the installation and maintenance of process quality, ensure the safety and reliability of the power network operation.Keywords: isolation breaker; Troubleshooting; Outdoor; High pressure中图分类号：TQ023+.5 文献标识码：A文章编号：引言隔离刀闸又叫隔离刀闸是变电站输配电线路中与断路器配合使用的一种主要设备，其主要作用是保证高压设备检修时工作人员的安全。
刀闸在运行中可能出现的异常现象及处理措施一、异常现象刀闸是高压电力设备中常见的开关装置，通常用于进行高压电流的分断。
在刀闸的使用过程中，可能会出现多种异常现象，如下所述：1. 刀闸处于半开/半关状态刀闸在运行中可能出现卡滞等问题，导致其处于半开/半关状态。
这种情况一旦发生，可能会影响高压电力系统的正常运行。
刀闸半开/半关状态时，用手动操作难以解决，需要考虑更换部件或重新维护设备。
2. 刀闸在开/关过程中出现卡顿当刀闸在开/关过程中出现卡顿现象时，可能会有烧坏继电器或电动机，或者是机械部件出现异常问题等。
此时需要及时停用刀闸设备，重新检查设备的机械部件和电气部件，确保设备的正常运行。
3. 刀闸接触不良刀闸开关接触不良时，会导致设备启停时无响应或响应迟缓，无法正常运行。
而接触不良的原因可能是因为设备需要进行维护保养，或者是设备内部的连接部件已经老化生锈。
此时，需要及时对设备进行维护保养，并更换需要更换的部件。
4. 刀闸机械部件磨损刀闸在使用过程中，机械部件经常处于重负荷工作状态。
如果设备的机械部件磨损严重并未及时维护，则可能会导致启动困难或无法启动，响应延迟等问题。
如果出现这种情况，需要及时检修设备并更换磨损严重的部件。
二、处理措施为了确保刀闸设备的正常运行，当出现上述异常现象时，需要立即采取有效措施进行处理。
以下是一些常见的处理措施：1. 停止设备运行并进行检修当刀闸设备运行时出现卡滞，半开/半关状态等异常现象时，需要立即停用设备，确保设备停止运行。
然后，对设备进行检修，及时找出问题所在，更换或维修损坏的部件，确保刀闸设备正常运行。
2. 维护设备对于设备发生接触不良、机械部件磨损等异常情况时，需要对设备进行维护，检查设备的连接部件和机械部件的状态，清洗和润滑部件，使设备处于良好的状态。
3. 切换备用设备如果刀闸设备故障不能及时修复使设备处于正常工作状态，则需要立即切换到备用设备上运行，确保高压电力系统能够正常运行。

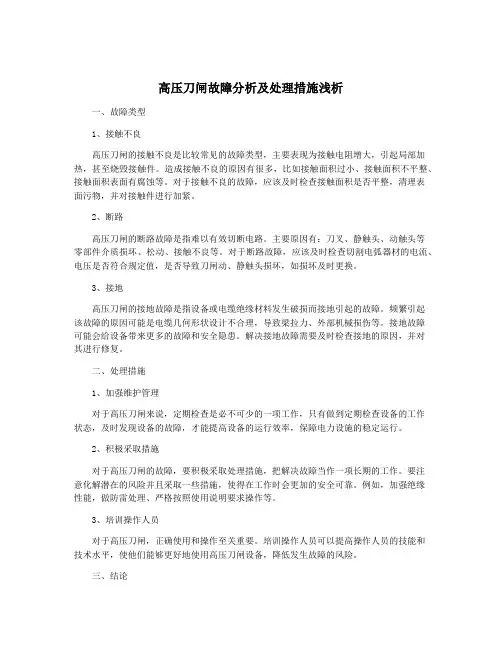

高压刀闸故障分析及处理措施浅析一、故障类型1、接触不良高压刀闸的接触不良是比较常见的故障类型，主要表现为接触电阻增大，引起局部加热，甚至烧毁接触件。
造成接触不良的原因有很多，比如接触面积过小、接触面积不平整、接触面积表面有腐蚀等。
对于接触不良的故障，应该及时检查接触面积是否平整，清理表面污物，并对接触件进行加紧。
2、断路高压刀闸的断路故障是指难以有效切断电路。
主要原因有：刀叉、静触头、动触头等零部件介质损坏、松动、接触不良等。
对于断路故障，应该及时检查切割电弧器材的电流、电压是否符合规定值，是否导致刀闸动、静触头损坏，如损坏及时更换。
3、接地高压刀闸的接地故障是指设备或电缆绝缘材料发生破损而接地引起的故障。
频繁引起该故障的原因可能是电缆几何形状设计不合理，导致梁拉力、外部机械损伤等。
接地故障可能会给设备带来更多的故障和安全隐患。
解决接地故障需要及时检查接地的原因，并对其进行修复。
二、处理措施1、加强维护管理对于高压刀闸来说，定期检查是必不可少的一项工作，只有做到定期检查设备的工作状态，及时发现设备的故障，才能提高设备的运行效率，保障电力设施的稳定运行。
2、积极采取措施对于高压刀闸的故障，要积极采取处理措施，把解决故障当作一项长期的工作。
要注意化解潜在的风险并且采取一些措施，使得在工作时会更加的安全可靠。
例如，加强绝缘性能，做防雷处理、严格按照使用说明要求操作等。
3、培训操作人员对于高压刀闸，正确使用和操作至关重要。
培训操作人员可以提高操作人员的技能和技术水平，使他们能够更好地使用高压刀闸设备，降低发生故障的风险。
三、结论高压刀闸的故障会给电力系统带来很大的风险，因此在实际应用中要注意保持设备的维护保养，及时发现问题并采取措施解决故障。
在使用过程中，还要注重对操作人员进行培训，提高操作水平，降低发生故障的风险。
刀闸触头发热停电处理分析活动1. 背景介绍刀闸是电力系统中常见的开关设备，用于控制和分断电路。
然而，由于刀闸的长期使用和磨损，可能会导致触头发热，进而引发停电事故。
本文将对刀闸触头发热停电处理进行分析活动。
2. 问题描述在实际运行中，当刀闸触头出现发热情况时，会对电力系统的正常运行造成影响，甚至可能导致停电。
因此，需要进行以下处理分析活动：2.1 司机通报一旦发现刀闸触头发热的情况，司机应立即通报给维修人员，同时及时采取相应的安全措施，确保人员的安全。
2.2 维修人员检查维修人员接到通报后，应迅速前往现场进行检查。
检查的过程包括以下内容：•检查刀闸触头的接触面是否有灰尘或杂物；•检查触头的连接螺栓是否松动；•使用红外热像仪检测触头是否发热过高；•检查触头是否已经严重磨损。
2.3 处理分析根据维修人员的检查结果，进行相应的处理分析：•如果刀闸触头的接触面有灰尘或杂物，应及时清洁；•如果触头的连接螺栓松动，应紧固螺栓；•如果触头发热过高，可能是触头接触不良，需要进行调整或更换；•如果触头已经严重磨损，应及时更换触头。
2.4 测试和恢复在处理分析完成后，维修人员应进行相应的测试和恢复工作：•使用特定的测试设备对刀闸进行试验，确保正常工作；•如果测试结果正常，即刻恢复刀闸的工作状态；•如果测试结果异常，需要进一步分析并采取相应的处理措施，直至刀闸恢复正常工作。
3. 处理分析活动的重要性刀闸触头发热停电处理分析活动的重要性不可忽视。
对于刀闸触头的发热问题，如果不及时处理，可能会导致以下危害：•电力系统停电，影响正常用电；•触头过热可能引发火灾等安全事故；•触头异常磨损可能影响到刀闸的正常运行，造成设备故障。
因此，通过进行处理分析活动，能够及时发现并解决刀闸触头发热停电问题，确保电力系统的安全与可靠运行。
4. 处理分析活动的优化与改进为了进一步优化和改进刀闸触头发热停电处理分析活动，可以采取以下措施：•建立健全的定期检查制度，对刀闸触头进行定期检查和维护，避免问题的发生；•引入更先进的监测设备，如智能传感器和远程监控系统，及时监测刀闸触头的工作状态；•加强维修人员的培训和技能提升，提高其对刀闸触头发热停电处理的专业水平。
GW4-126隔离开关及连接板常见发热故障分析GW4-126型户外隔离开关，俗称剪刀式刀闸，由于操作灵活，便与检修，在厂前变电所110kV系统中广泛使用。
但在日常运行中，经常出现刀闸端口或是连接板发热的现象，有时甚至局部温度高达200℃。
我们知道，刀闸过热时间过长就会容易熔化，使刀口的连接处产生缝隙，引起拉弧放电，极有可能造成接地短路，进而放炮。
对正常供电运行和保产工作是极大的隐患。
针对这一隐患，从2010年至今，厂前变共更换刀闸11个，检修30个。
更换铝连接板68块，铜连接板67块。
发热现象有所缓解但依旧存在，治标还需治本，本文在此对厂前变110kVGW4-126刀闸的发热现象进行综合分析，找出发热原因，进而对日后的保产工作提供保障。
根据热力学公式Q=I2RT（Q是热量，I是负荷电流，R是接触电阻，T是持续时间）可以看出，在电路中，散发的热量与负荷电流、接触电阻、以及持续时间成正比。
再综合考虑环境温度，可以得出，该刀闸温度升高与当时的负荷电流、刀闸动静触头的接触电阻以及当时的环境温度这三个因素有关。
下面进行逐一的分析。
一、环境温度根据设备档案中记录的数据显示，2013年12月3日，厂前变110kV1#母联厂1172刀闸连接板发热，温度达70℃，而当时的环境温度只有7℃。
2014年1月6日，厂循I回厂1262C相刀闸发热，温度高达80℃，环境温度却只有0℃，A、B两相的温度也不到10℃。
而同样是1262刀闸，在2013年9月份，环境温度为30℃的夏天，发热时温度也只有85℃，仅比冬天时高5℃。
这说明，在环境温度很低的冬天，该刀闸发热时依旧有很高的温度，进而可以得出结论，GW4-126型刀闸的发热与环境温度基本无关。
二、负荷电流 2013年9月11日，厂前变1#主变中压侧厂1182A相刀口发热，温度高达180℃，当时的负荷电流是650A。
根据GW4-126刀闸的技术参数，它的额定电流为1600A，也就是说，当时的负荷电流不到额定电流的一半，而刀口的温度却比规定的刀闸接触位置正常运行的最高温度75℃高出不止两倍。
高压刀闸故障分析及处理措施浅析【摘要】本文介绍了高压刀闸故障分析及处理措施，包括故障的表现和原因、常见的故障及处理方法、预防故障的措施、故障处理中的注意事项以及故障处理的步骤。
通过深入分析和研究，可以更好地理解高压刀闸故障，并采取有效的处理措施。
文章也强调了预防故障的重要性，以及在故障处理中需要注意的事项。
本文总结了高压刀闸故障分析及处理的重要性，并展望了未来高压刀闸故障处理的发展方向，为相关工作提供了重要参考。
【关键词】高压刀闸、故障分析、处理措施、表现、原因、常见故障、处理方法、预防措施、注意事项、步骤、重要性、发展方向。
1. 引言1.1 介绍高压刀闸故障分析及处理措施浅析高压刀闸故障的分析和处理是一项综合性的工作，需要对电气知识、机械知识和操作经验等方面都具备较强的理解和能力。
要对各种故障类型及其表现有清晰的认识，能够准确判断故障原因。
要熟悉各种处理方法，并能迅速采取有效的应对措施。
还需要在平时的工作中加强对高压刀闸的检查和维护，预防故障的发生。
在实际故障处理中，还需要注意安全第一的原则，避免造成更大的损失。
要按照正确的步骤进行故障处理，不能因急于解决问题而导致处理不当。
高压刀闸故障的分析及处理需要技术过硬、态度认真，方能做到事半功倍。
2. 正文2.1 故障的表现和原因故障的表现和原因是高压刀闸出现问题的主要体现，通过分析故障的表现和原因可以更快速准确定位问题并采取相应的处理措施。
高压刀闸故障常见的表现包括：1. 开关无法正常合闸或断闸，无法实现预定的操作功能。
2. 开关发出异常噪音，可能是因为零部件损坏或松动导致的。
3. 开关外壳温度异常升高，可能是因为电流过载或线路短路导致的。
4. 开关闪烁或不稳定，可能是因为电压不稳定或内部接触不良导致的。
造成高压刀闸故障的原因主要包括：1. 设备老化：长时间使用导致部件老化失效。
2. 温度过高：环境温度过高导致设备内部散热不良。
3. 湿气侵入：潮湿环境导致设备受潮损坏。
我厂刀闸过热故障分析及对策刀闸过热原因主要是触头接触电阻大、接触不良、带大负荷运行、触指松动、触指弹簧压力不足。
标签：刀闸；过热故障；分析；对策一、电气设备的热来源及热故障连接点是指电气设备之间以及它们与母线或电缆之间的电气连接部位。
连接点过热已经是电力系统的一个老问题，但随着设备负荷的增加，用户对供电可靠性要求的提高，在设备缺陷管理中成为一个越来越突出的问题。
(1)电气设备发热源。
电气设备在工作的时候，由于电流、电压的作用，将产生电阻损耗发热、介质损耗发热、铁损致热等3种热故障。
(2)电气设备热故障。
电气设备的热故障可分为外部故障和内部故障。
接触不良，是电气设备的外部故障；长期暴露在大气中的各种电气裸接头因接触不良常常引起过热故障，这也是我厂刀闸过热的主要原因。
二、我厂刀闸过热故障分析我厂GW7─220KV刀闸外形如右图所示。
自投运以来，尤其是近年来，多次出现过热现象，仅在今年七、八月份，就出现了五次过热现象。
过热原因主要是触头接触电阻大、接触不良、带大负荷运行、触指松动、触指弹簧压力不足。
过热刀闸分别为：1号母联2250南刀闸、电河I线2257南刀闸、电河I线2257北刀闸。
2009年7月30日，1号旁路2250间隔刀闸过热，丙刀闸B相北柱达到了125度。
三、预防我厂刀闸过热故障的对策(1)加强设备的维修。
利用停电检修机会，解体检修时清洗检查动静触头。
测量触头接触电阻。
更换烧损严重、机械磨损大、机械变形大的动静触头及变形的弹簧，根据需要选用优质产品，应符合设计要求，坚决杜绝伪劣产品投入运行。
(2)防氧化。
设备接头的接触表面要进行防氧化处理，应优先采用电力复合脂(即导电膏)以代替传统常规的凡士林，现在我们变电检修中以广泛的使用。
(3)接触面处理。
接头接触面可采用锉刀把接头接触面严重不平的地方和毛刺锉掉，使接触面平整光洁，但应注意母線加工后的截面减少值：铜质不超过原截面的3%，铝质不超过5%。
(4)紧固压力控制。
某风电场刀闸过热分析处理报告一、问题描述风电场的刀闸存在过热问题，刀闸在运行中会出现发热现象，严重影响了风电场的正常运行。
本报告对该问题进行分析，并提出相应的处理方案。
二、分析过程1.刀闸过热的原因：（1）负载过大：刀闸承受的负载超过了其额定负载能力，导致刀闸过热。
（2）接触不良：刀闸与其连接的导线接触不良，电流通过时会产生电阻，导致刀闸过热。
（3）金属疲劳：刀闸长期使用，金属材料出现疲劳现象，导致刀闸过热。
2.刀闸过热的影响：（1）导致电流不稳定：刀闸过热会导致电流不稳定，进而影响风电场的正常运行。
（2）增加系统负担：刀闸过热需要额外的冷却措施，增加了系统的负担。
（3）安全隐患：刀闸过热可能引发火灾等安全事故，对风电场和周边环境造成严重威胁。
3.处理方案：（1）优化负载分配：合理规划风电场的负载分配，确保刀闸承受的负载不超过其额定负载能力，避免刀闸过热。
（2）定期检查和维护：定期对刀闸进行检查，保持其与导线的良好接触，及时更换疲劳的金属材料，延长刀闸的使用寿命。
（3）冷却措施：在刀闸周围设置冷却装置，如风扇或水冷系统，降低刀闸温度，减少过热问题的发生。
（4）改进设计：在下一次风电场建设或升级过程中，考虑采用更耐用、高温抗性优良的刀闸材料，以降低过热问题的发生。
三、实施方案1.负载优化：与风电厂的负责人进行沟通，合理规划风电场的负载分配，确保刀闸承受的负载不超过其额定负载能力。
2.定期检查和维护：制定刀闸的定期检查和维护计划，对刀闸进行外观和内部结构检查，确保刀闸与导线良好接触，及时更换老化或疲劳的金属材料。
3.添加冷却装置：在刀闸周围设置风扇或水冷系统，降低刀闸温度，避免刀闸过热。
4.改进设计：在下一次风电场建设或升级过程中，与设备供应商和设计单位进行沟通，采用更耐用、高温抗性优良的刀闸材料，以减少过热问题的发生。
四、预期效果通过以上处理方案的实施，预期可以解决刀闸过热问题，确保风电场的正常运行。
