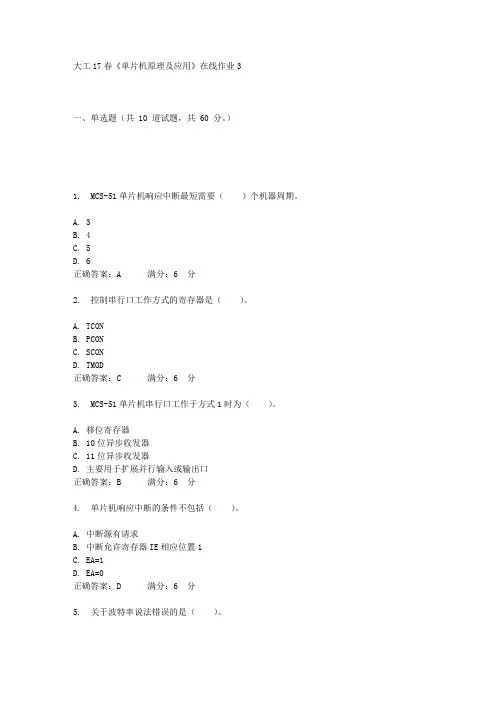

大工17春《单片机原理及应用》在线作业3一、单选题（共 10 道试题，共 60 分。
）1. MCS-51单片机响应中断最短需要（）个机器周期。
A. 3B. 4C. 5D. 6正确答案：A 满分：6 分2. 控制串行口工作方式的寄存器是（）。
A. TCONB. PCONC. SCOND. TMOD正确答案：C 满分：6 分3. MCS-51单片机串行口工作于方式1时为（）。
A. 移位寄存器B. 10位异步收发器C. 11位异步收发器D. 主要用于扩展并行输入或输出口正确答案：B 满分：6 分4. 单片机响应中断的条件不包括（）。
A. 中断源有请求B. 中断允许寄存器IE相应位置1C. EA=1D. EA=0正确答案：D 满分：6 分5. 关于波特率说法错误的是（）。
A. 波特率就是数据的传送速率B. 波特率是每秒钟传送的二进制位数C. 单位为字符/秒D. 单位为位/秒正确答案：C 满分：6 分6. MCS-51单片机的CPU响应定时/计数器1时，其中断服务程序入口地址是（）。
A. 0003HB. 000BHC. 0013HD. 001BH正确答案：D 满分：6 分7. MCS-51单片机有（）个优先级。
A. 1B. 2C. 3D. 5正确答案：B 满分：6 分8. 关于RS-485通信接口说法错误的是（）。
A. 用于半双工B. 抗干扰性差C. 传输距离可达1200mD. 传输速度可达1Mbps正确答案：B 满分：6 分9. MCS-51的串行口工作方式中最适合多机通信的是（）。
A. 方式0B. 方式1C. 方式2D. 方式3正确答案：D 满分：6 分10. 外部中断源对应的中断服务程序的入口地址为（）。
A. 0003HB. 000BHC. 0013HD. 001BH正确答案：C 满分：6 分二、判断题（共 10 道试题，共 40 分。
）1. 并行通信可分为异步传送和同步传送两种基本方式。
A. 错误B. 正确正确答案：A 满分：4 分2. 串行口中断源可以随时被外部中断源中断。

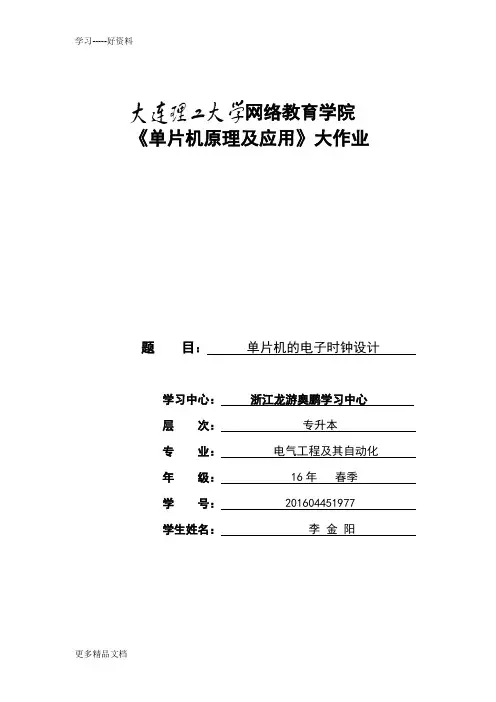

网络教育学院《单片机原理及应用》大作业题目：单片机的电子时钟设计学习中心：浙江龙游奥鹏学习中心层次：专升本专业：电气工程及其自动化年级： 16年春季学号： 201604451977学生姓名：李金阳大工17春《单片机原理及应用》大作业具体要求：1 作业内容从以下五个题目中任选其一作答。
2 正文格式作业正文内容统一采用宋体，字号为小四，字数在2000字以上。
3. 作业提交学生需要以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点“上交”即可。
如下图所示。
4. 截止时间2017年9月6日。
在此之前，学生可随时提交离线作业，如需修改，可直接上传新文件，平台会自动覆盖原有文件。
5. 注意事项请同学独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！题目一：单片机电子时钟设计准则：设计一个基于51单片机或STM单片机的电子时钟，并且能够实现时分秒的显示和调节撰写要求：（1）首先介绍课题背景，并进行需求分析及可行性分析，包括软硬件功能分配、核心器件的选型等；（2）对系统硬件进行设计，包括硬件功能模块划分、电路原理图设计等；（3）对系统软件进行设计，选用汇编语言或C语言编写程序，给出软件开发流程；（4）总结：需要说明的问题以及设计的心得体会。
目录第一章基于51系列单片机的电子时钟设计与制作的概述 (5)1．设计任务与要求 (5)2．方案设计选择 (5)3．系统主要方框图 (7)第二章硬件单元电路设计与参数计算 (7)1．电源电路 (7)2．单片机最小系统电路 (7)3．按键电路 (8)4．时钟电路 (9)5．LCD1602显示电路 (10)6．软件设计流程图 (11)7．总原理图 (11)第三章仿真测试 (12)第四章程序 (19)第五章心得体会 (19)第一章基于51系列单片机的电子时钟设计与制作的概述前言目前，单片机正朝着高性能和多品种方向发展趋势将是进一步向着CMOS 化、低功耗、小体积、大容量、高性能、低价格和外围电路内装化等几个方面发展。
单片机原理及应用课后习题答案1. 为什么单片机被广泛应用于各种电子设备中？单片机被广泛应用于各种电子设备中的原因有很多。
首先，单片机具有体积小、功耗低、成本低的特点，能够满足现代电子设备对于小型化、便携和节能的需求。
其次，单片机集成了中央处理器、存储器、输入输出端口等功能模块，能够满足电子设备对于高性能、多功能的要求。
此外，单片机具有灵活的可编程性，能够根据不同的应用需求进行定制开发，满足各种电子设备的特定功能和性能要求。
因此，单片机被广泛应用于各种电子设备中。
2. 什么是单片机的工作原理？单片机是一种集成了中央处理器、存储器、输入输出端口等功能模块的微型计算机系统。
其工作原理是通过中央处理器执行程序指令，对输入输出端口进行数据交换，从而实现对外部设备的控制和数据处理。
单片机内部包含了运算器、控制器、存储器等核心部件，通过时钟信号的控制，按照程序指令序列完成各种运算和数据处理操作。
单片机的工作原理可以简单概括为接收输入信号、进行数据处理、输出控制信号的过程。
3. 单片机的应用领域有哪些？单片机在各种电子设备中都有广泛的应用，主要包括消费类电子产品、工业自动化设备、通信设备、汽车电子系统等领域。
在消费类电子产品中，单片机被应用于智能手机、数码相机、家用电器等产品中，实现各种功能和控制。
在工业自动化设备中，单片机被应用于PLC、工业控制器、传感器等设备中，实现自动化生产和控制。
在通信设备中，单片机被应用于调制解调器、路由器、交换机等设备中，实现数据传输和网络控制。
在汽车电子系统中，单片机被应用于发动机控制、车载娱乐、车身电子系统等领域，实现车辆的各种功能和控制。
可以看出，单片机在各种应用领域都有重要的地位和作用。
4. 单片机的发展趋势是什么？随着科技的不断发展，单片机也在不断演进和升级。
未来单片机的发展趋势主要包括以下几个方面，首先，单片机将继续向着高性能、低功耗、小型化的方向发展，以满足电子设备对于性能和外形的要求。
网络教育学院《单片机原理及应用》大作业题目：单片机电子时钟设计学习中心：陕西延安奥鹏学习中心[3]VIP层次：专升本专业：电气工程及自动化年级： 16 年春季学号： ************学生姓名：**单片机电子时钟设计一、引言单片机技术在计算机中作为独立的分支，有着性价比高、集成度高、体积少、可靠性高、控制功能强大、低功耗、低电压、便于生产、便于携带等特点，越来越广泛的被应用于实际生活中。
单片机全称，单片机微型计算机，从应用领域来看，单片机主要用来控制系统运行，所以又称微控制器或嵌入式控制器，单片机是将计算机的基本部件微型化并集成在一块芯片上的微型计算机。
二、时钟的基本原理分析利用单片机定时器完成计时功能，定时器0计时中断程序每隔0.01s中断一次并当作一个计数，设定定时1秒的中断计数初值为100，每中断一次中断计数初值减1，当减到0时，则表示1s到了，秒变量加1，同理再判断是否1min钟到了，再判断是否1h到了。
为了将时间在LED数码管上显示，可采用静态显示法和动态显示法，由于静态显示法需要译码器，数据锁存器等较多硬件，可采用动态显示法实现LED显示，通过对每位数码管的依次扫描，使对应数码管亮，同时向该数码管送对应的字码，使其显示数字。
由于数码管扫描周期很短，由于人眼的视觉暂留效应，使数码管看起来总是亮的，从而实现了各种显示。
三、时钟设计分析针对要实现的功能，采用AT89S51单片机进行设计，AT89S51 单片机是一款低功耗，高性能CMOS8位单片机，片内含4KB在线可编程（ISP）的可反复擦写1000次的Flash只读程序存储器，器件采用高密度、非易失性存储技术制造，兼容标准MCS- 51指令系统及80C51引脚结构。
这样，既能做到经济合理又能实现预期的功能。
在程序方面，采用分块设计的方法，这样既减小了编程难度、使程序易于理解，又能便于添加各项功能。
程序可分为闹钟的声音程序、时间显示程序、日期显示程序，秒表显示程序，时间调整程序、闹钟调整程序、定时调整程序，延时程序等。

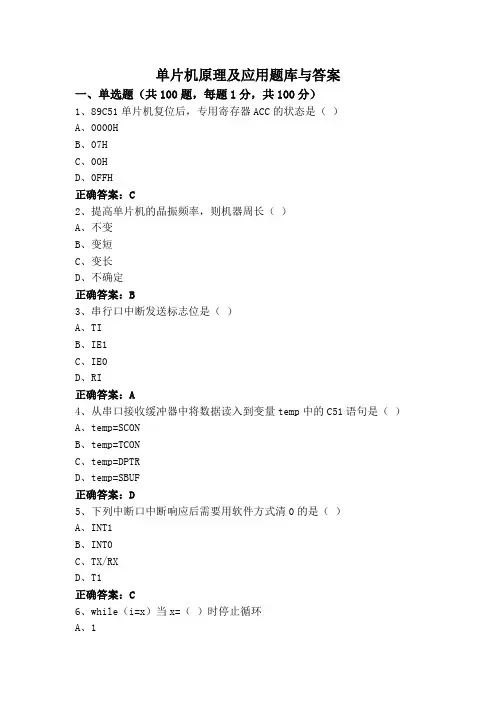

单片机原理及应用题库与答案一、单选题（共100题，每题1分，共100分）1、89C51单片机复位后，专用寄存器ACC的状态是（）A、0000HB、07HC、00HD、0FFH正确答案：C2、提高单片机的晶振频率，则机器周长（）A、不变B、变短C、变长D、不确定正确答案：B3、串行口中断发送标志位是（）A、TIB、IE1C、IE0D、RI正确答案：A4、从串口接收缓冲器中将数据读入到变量temp中的C51语句是（）A、temp=SCONB、temp=TCONC、temp=DPTRD、temp=SBUF正确答案：D5、下列中断口中断响应后需要用软件方式清0的是（）A、INT1B、INT0C、TX/RXD、T1正确答案：C6、while（i=x）当x=（）时停止循环A、1B、3C、无穷大D、0正确答案：D7、89C51单片机每个机器周期都要进行中断查询，查询的是（）A、中断标志位B、中断允许控制位C、中断优先级控制位D、外部中断触发方式控制位正确答案：A8、51单片机定时器T0的益处标志TF0，若计数产生溢出时，其值为（）A、计数值B、1C、00HD、FFH正确答案：B9、计数初值a可计算为A、2^16-t*f/12-2B、2^16-t*f/12+1C、2^16-t*f/12D、2^16-t*f/12-1正确答案：C10、4*4行列式键盘需要（）组I/O口A、1B、4C、3D、2正确答案：A11、89C51单片机响应外部中断0时，程序应转移到的地址是（）A、0003HB、000BHC、0013HD、001BH正确答案：A12、启动定时器1开始定时的C51指令是（）。
A、TR0=0;B、TR1=0;C、TR0=1;D、TR1=1;正确答案：D13、在51单片机的下列特殊功能寄存器中，具有16位字长的是（）。
A、PCONB、TCONC、SCOND、DPTR正确答案：D14、下列中断请求优先级最低的是（）A、INT1B、T1C、TOD、TX/RX正确答案：D15、同一优先级的中断源同时请求中断时，首先响应（）A、定时器中断0B、定时器中断1C、外部中断0D、外部中断1正确答案：C16、8051单片机的串行接口具有（）种工作方式。
【最新整理，下载后即可编辑】课后思考题级习题答案思考题与习题1一、填空1.单片机按照用途通常分为通用型和专用型。
2.单片机也称为微控制器和单片微型计算机。
二、简答1.什么是单片机？答：单片机也称微控制器，它是将中央处理器、程序处理器、数据处理器、输入/输出接口、定时/计数器串行口、系统总线等集成在一个半导体芯片上的微计算机，因此又称为单片微型计算机，简称为单片机。
2.简述单片机的特点和应用领域。
答：（1）单片机体积小，应用系统结构简单，能满足很多应用领域对硬件功能的要求。
（2）单片机的可靠性高。
（3）单片机的指令系统简单，易学易用。
（4）单片机的发展迅速，特别是最近几年，单片机的内部结构越来越完善。
3.写出AT89S51与AT89S52芯片的主要区别。
内部程序存储区容量不同，52的程序存储空间为8K，内部数据存储空间为256B，中断源8个，定时器／计数器有3个，而51的程序存储空间为4K，内部数据存储空间为128B，中断源5个，定时器／计数器有2个。
思考题与习题2一、填空题1.如果（PSW）=10H, 则内部RAM工作寄存器区的当前寄存器是第二组寄存器，8个寄存器的单元地址为10H ~ 17H 。
2.为寻址程序状态字F0位，可使用的地址和符号有PSW.5 、0D0H.5 、F0 和0D5H 。
3.单片机复位后，（SP ）= 07H ，P0~P3= FFH ，PC= 0000H ，PSW= 00H A= 00H 。
4.AT89S51单片机的程序存储器的寻址范围是由 PC 决定的，由于AT89S51单片机的PC 是 16 位的，所以最大寻址范围为 64KB 。
5.写出位地址为20H 所在的位，字节地址 24H.0 。
6.写出字节地址为20H 的单元最高位的位地址为 07H ，最低位的位地址为 00H 。
7.如果晶振频率MHz 6OSC f ，则一个时钟周期为1.66667E-7，一个机器周期为2us 。
网络教育学院《单片机原理及应用》大作业题目：单片机电子时钟设计学习中心：层次：专升本专业：电气工程及其自动化年级：年季学号：学生姓名：大工17春《单片机原理及应用》大作业具体要求题目一：单片机电子时钟设计近年来随着科技的飞速发展，单片机的应用正在不断的走向深入。
秒表计时器是电器制造，工业自动化控制、国防、实验室及科研单位理想的计时仪器，它广泛应用于各种继电器、电磁开关，控制器、延时器、定时器等的时间测试。
数字秒表具有显示直观、读取方便、精度高等优点，在计时中广泛应用。
本设计中用单片机和数码管组成数字秒，表力求结构简单。
本设计利用8051单片机的定时器/计数器定时和记数的原理，使其能精确计时。
利用中断系统使其能实现开始暂停的功能。
P0口输出段码数据，P2.0-P2.4口作列扫描输出，P1.1、P3.2、P3.3、P2.5分别接四个按钮开关，分别实现开始、暂停、清零和查看上次时间的功能。
显示电路由五位共阴极数码管组成。
1、1 总体方案的设计数字秒表具有显示直观、读取方便、精度高等优点，在计时中广泛应用。
本设计中用单片机和数码管组成数字秒，表力求结构简单。
设计中包括硬件电路的设计和系统程序的设计。
硬件电路主要有主控制器、控制按钮与显示电路组成。
主控制器采用单片机AT89S52，显示电路采用四位共阴极数码管显示计时时间。
本设计利用AT89S52单片机的定时器，使其能精确计时。
利用中断系统使其实现启动和暂停的功能，P0口输出段码数据，P2.0~P2.2连上译码器作为位选，P3.2和P3.3接口的两个按钮分别实现启动和暂停功能。
设计的基本要求是正确性。
硬件电路按下图进行设计。
题目一：单片机电子时钟设计
准则：设计一个基于51单片机或STM单片机的电子时钟，并且能够实现时分
秒的显示和调节
撰写要求：（1）首先介绍课题背景，并进行需求分析及可行性分析，包括软硬件功
能分配、核心器件的选型等；
（2）对系统硬件进行设计，包括硬件功能模块划分、电路原理图设计等；
（3）对系统软件进行设计，选用汇编语言或C语言编写程序，给出软件
开发流程；
（4）总结：需要说明的问题以及设计的心得体会。
答：
单片机电子时钟设计
一、引言
单片机技术是计算机科学技术的独立分支，拥有着高性价比、高集成度、体积少、强大控制功能、功耗低、高可靠性、电压低、容易生产、方便携带等优点，越来越广泛的被应用于实际生活中。
单片机全称，单片机微型计算机，从应用领域来看，单片机主要用来控制系统运行，所以又称微控制器或嵌入式控制器，单片机是将计算机的基本部件微型化并集成在一块芯片上的微型计算机。
二、时钟的基本原理分析
利用单片机定时器完成计时功能，定时器0计时中断程序每隔0.01s中断一次并当作一个计数，设定定时1秒的中断计数初值为100，每中断一次中断计数初值减1，当减到0时，则表示1s到了，秒变量加1，同理再判断是否1min钟到了，再判断是否1h到了。
为了将时间在LED数码管上显示，可采用静态显示法和动态显示法，由于静态显示法需要译码器，数据锁存器等较多硬件，可采用动态显示法实现LED显示，通过对每位数码管的依次扫描，使对应数码管亮，同时向该数码管送对应的字码，使其显示数字。
由于数码管扫描周期很短，由于人眼的视觉暂留效应，使数码管。
思考与练习题11.1单项选择题（1）单片机又称为单片微计算机，最初的英文缩写是（ D ）A.MCPB.CPUC.DPJD.SCM（2）Intel公司的MCS-51系列单片机是（ C ）的单片机。
A.1位B.4位C.8位D.16位（3）单片机的特点里没有包括在内的是（ C ）A.集成度高B.功耗低C.密封性强D.性价比高（4）单片机的发展趋势中没有包括的是（ B ）A.高性能B.高价格C.低功耗D.高性价比（5）十进制数56的二进制数是（ A ）A.00111000BB.01011100BC.11000111BD.01010000B（6）十六进制数93的二进制数是（ A ）A.10010011BB.00100011BC.11000011BD.01110011B（7）二进制数11000011的十六进制数是（ B ）A. B3HB.C3HC.D3HD.E3H（8）二进制数11001011的十进制无符号数是（ B ）A. 213B.203C.223D.233（9）二进制数11001011的十进制有符号数是（ B ）A. 73B.-75C.-93D.75（10）十进制数29的8421BCD压缩码是（ A ）A.00101001BB.10101001BC.11100001BD.10011100B（11）十进制数-36在8位微机中的反码和补码是（ D ）A.00100100B、11011100BB.00100100B、11011011BC.10100100B、11011011BD.11011011B、11011100B（12）十进制数+27在8位微机中的反码和补码分别是（ C ）A.00011011B、11100100BB.11100100B、11100101BC.00011011B、00011011BD.00011011B、11100101B（13）字符9的ASCII码是（ D ）A.0011001BB.0101001BC.1001001BD.0111001B（14）ASCII码1111111B的对应字符是（ C ）A. SPACEB.PC.DELD.{（15）或逻辑的表达式是（ B ）A.A⋅B=FB. A+B=FC. A⊕B=FD.(A⋅B)=F（16）异或逻辑的表达式是（ C ）A.A⋅B=FB. A+B=FC. A⊕B=FD.(A⋅B)=F（17）二进制数10101010B与00000000B的“与”、“或”和“异或”结果是（ B ）A.10101010B、10101010B、00000000BB.00000000B、10101010B、10101010BC.00000000B、10101010B、00000000BD.10101010B、00000000B、10101010B （18）二进制数11101110B与01110111B的“与”、“或”和“异或”结果是（ D ）A.01100110B、10011001B、11111111BB.11111111B、10011001B、01100110BC.01100110B、01110111B、10011001BD.01100110B、11111111B、10011001B（19）下列集成门电路中具有与门功能的是（ D ）A.74LS32B.74LS06C.74LS10D.74LS08（20）列集成门电路中具有非门功能的是（ B ）A.74LS32B.74LS06C.74LS10D.74LS08（21）Proteus软件由以下两个设计平台组成（ C ）A.ISIS和PPTB.ARES和CADC.ISIS和ARESD.ISIS和CAD（22）ISIS模块的主要功能是（ A ）A．电路原理图设计与仿真 B. 高级布线和编辑C. 图像处理D.C51源程序调试（23）ARES模块的主要功能是（ B ）A．电路原理图设计与仿真 B. 高级布线和编辑C. 图像处理&D.C51源程序调试（24）家用电器如冰箱、空调、洗衣机中使用的单片机主要是利用了它的（ D ）A．高速运算 B. 海量存储 C.远程通信 D. 测量控制1.2问答思考题（1）什么是单片机？单片机与通用微机相比有何特点？单片机是在一块半导体硅片上集成了计算机基本功能部件的微型计算机。
单片机原理及应用试题一一、填空题（每空1分，共20分）1、计算机的系统总线有地址总线、控制总线和数据总线。
2、通常、单片机上电复位时PC= 0000H，SP= 07H；而工作寄存器则缺省采用第00 组，这组寄存器的地址范围是从00H~ 07H。
3、JZ e 的操作码地址为1000H，e=20H，它转移的目标地址为1022H。
4、汇编语言中可以使用伪指令，它们不是真正的指令，只是用来对汇编过程进行某种控制。
5、假定累加器A的内容30H，执行指令：1000H：MOVC A，@A+PC后，把程序存储器1031H单元的内容送累加器A中。
6、MCS-51单片机访问外部存储器时，利用ALE信号锁存来自P0口的低8位地址信号。
7、MCS-51单片机8031中有2个16位的定时/计数器，可以被设定的工作方式有四种。
8、MCS-51单片机有5个中断源，可分为 2 个中断优先级。
上电复位时外部中断0中断源的最高。
9、用串行口扩展并行口时，串行接口的工作方式应选为方式0。
10、半导体存储器的最重要的两个指标是存储容量和存储速度。
11、若某8位D/A转换器的输出满刻度电压为+5V，则D/A转换器的分辨率为5/255=0.0196V。
12、写8255A控制字时，需将A1、A0置为11。
二、选择题（从备选答案中选择一个正确答案，并将代号写在括号内。
每题1分，共10分）1、在CPU内部，反映程序运行状态或反映运算结果的一些特征寄存器是（B）（A）PC（B）PSW（C）A（D）SP2、要用传送指令访问MCS-51片外RAM，它的指令操作码助记符应是（B ）（A）MOV（B）MOVX（C）MOVC（D）以上都是3、指令ALMP的跳转范围是（C）（A）256B（B）1KB（C）2KB（D）64KB4、要使MCS-51能够响应定时器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是（A ）（A）98H（B）84H（C）42H（D）22H5、各中断源发出的中断请求信号，都会记在MCS-51系统中的（B ）（A）IE（B）IP（C）TCON（D）SCON6、CPU寻址外设端口地址的方法有两种，一种是统一编址，还有一种是（C）（A）混合编址（B）动态编址（C）独立编址（D）变址编址7、下列四条叙述中，有错误的一条是（A ）（A）16根地址线的寻址空间可达1MB（B）内存储器的存储单元是按字节编址的（C）CPU中用于存放地址的寄存器称为地址寄存器（D）地址总线上传送的只能是地址信息8、MCS-51外扩一个8255时，需占用（D）个端口地址（A）1个（B）2个（C）3个（D）4个9、用MCS-51串行口扩展并行I/O口时，串行口工作方式应选择（A）（A）方式0（B）方式1（C）方式2 （D）方式310、某种存储器芯片是8KB*4/片，那么它的地址线根数是（C）（A）11根（B）12根（C）13根（D）14根三、问答题（每题5分，共20分）1、MCS-51单片机的时钟周期与振荡周期之间有什么关系？一个机器周期的时序如何划分？答：时钟周期是单片机最基本的时间单位。

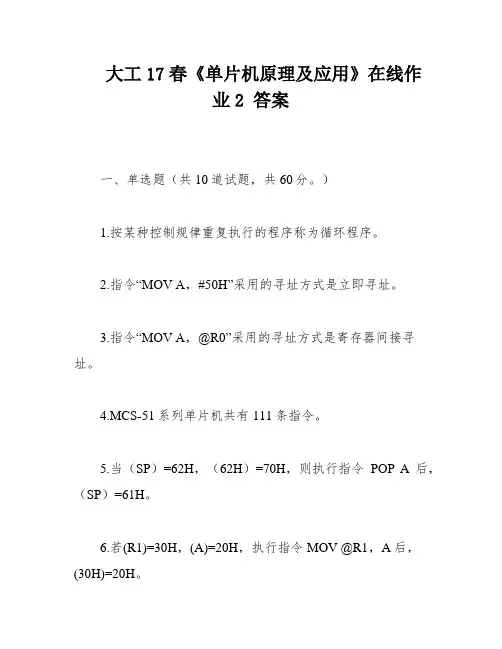

大工17春《单片机原理及应用》在线作
业2 答案
一、单选题（共10道试题，共60分。
）
1.按某种控制规律重复执行的程序称为循环程序。
2.指令“MOV A，#50H”采用的寻址方式是立即寻址。
3.指令“MOV A，@R0”采用的寻址方式是寄存器间接寻址。
4.MCS-51系列单片机共有111条指令。
5.当（SP）=62H，（62H）=70H，则执行指令POP A后，（SP）=61H。
6.若(R1)=30H，(A)=20H，执行指令MOV @R1，A后，(30H)=20H。
7.累加器A采用的寻址方式是寄存器寻址。
8.若A=00H，（40H）=FFH，指令“MOV A，40H”执行后，累加器A和40H单元的内容分别为FFH，XXX。
9.若(DPTR)=3000H，(3000H)=30H，执行指令MOVXA，@DPTR后，累加器A的内容为30H。
10.设原来SP中内容为43H，90H单元内容为34H，则执行PUSH90H指令后，SP中内容变为44H。
二、判断题（共10道试题，共40分。
）
1.END指令放在程序的最后，用于指示源程序段结束。
正确。
2.顺序结构是指无分支无循环结构的程序。
错误。
网络教育学院《单片机原理及应用》大作业题目：单片机的电子时钟设计学习中心：浙江龙游奥鹏学习中心层次：专升本专业：电气工程及其自动化年级： 16年春季学号： 201604451977学生姓名：李金阳大工17春《单片机原理及应用》大作业具体要求：1 作业内容从以下五个题目中任选其一作答。
2 正文格式作业正文内容统一采用宋体，字号为小四，字数在2000字以上。
3. 作业提交学生需要以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点“上交”即可。
如下图所示。
4. 截止时间2017年9月6日。
在此之前，学生可随时提交离线作业，如需修改，可直接上传新文件，平台会自动覆盖原有文件。
5. 注意事项请同学独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！题目一：单片机电子时钟设计准则：设计一个基于51单片机或STM单片机的电子时钟，并且能够实现时分秒的显示和调节撰写要求：（1）首先介绍课题背景，并进行需求分析及可行性分析，包括软硬件功能分配、核心器件的选型等；（2）对系统硬件进行设计，包括硬件功能模块划分、电路原理图设计等；（3）对系统软件进行设计，选用汇编语言或C语言编写程序，给出软件开发流程；（4）总结：需要说明的问题以及设计的心得体会。
目录第一章基于51系列单片机的电子时钟设计与制作的概述 (5)1．设计任务与要求 (5)2．方案设计选择 (5)3．系统主要方框图 (7)第二章硬件单元电路设计与参数计算 (7)1．电源电路 (7)2．单片机最小系统电路 (7)3．按键电路 (8)4．时钟电路 (9)5．LCD1602显示电路 (10)6．软件设计流程图 (11)7．总原理图 (11)第三章仿真测试 (12)第四章程序 (19)第五章心得体会 (19)第一章基于51系列单片机的电子时钟设计与制作的概述前言目前，单片机正朝着高性能和多品种方向发展趋势将是进一步向着CMOS 化、低功耗、小体积、大容量、高性能、低价格和外围电路内装化等几个方面发展。
大工春《单片机原理与应用》在线作业满分答案HomeWorkId：56d29a2c-6baa-464a-8a4e-dd468a75f554ExamTaskId：c858d67e-1906-4968-8410-05dd0938a8b4大工16春《单片机原理与应用》在线作业11：Bit-band区域的存储器以（）位的方式进行访问。
A：8B：16C：32D：64正确答案：C2：TIMx_EGR是（）。
A：控制寄存器B：状态寄存器C：自动重载寄存器D：事件产生寄存器正确答案：D3：STC89C系列单片机是（）位单片机。
A：4B：8C：16D：32正确答案：B4：DMA/中断使能寄存器中的TIE位用来（）。
A：允许触发DMA请求B：允许更新的DMA请求C：触发中断使能D：允许更新中断正确答案：C5：单片机也称为（）。
A：微处理器B：存储器C：微控制器D：可编程控制器正确答案：C6：Cortex-M3内核优势不包括（）。
A：小处理器内核、系统和存储器B：完整的电源管理，较高功耗C：快速的中断处理D：增强的系统调试功能正确答案：B7：关于模数转换器（ADC）说法错误的是（）。
A：10位分辨率B：支持自动扫描模式C：最快转换速度可以达到1uSD：规则转换可以产生DMA请求正确答案：A8：MCS-51单片机是（）位单片机。
A：4B：8C：16D：32正确答案：B9：GPIOx_IDR是（）。
A：端口输入数据寄存器B：端口输出数据寄存器C：端口位设置/清除寄存器D：端口位清除寄存器正确答案：A10：关于状态寄存器（USART_SR）说法正确的是（）。
A：TXE为发送数据寄存器非空位B：RXNE为读数据寄存器空位C：IDLE为过载错误位D：PE为校验错误位正确答案：D11：通用同步异步收发器（USART）提供一种灵活的方法与符合工业标准NRZ异步串行数据格式的外设进行全双工数据交换。
A：错误B：正确正确答案：B12：Bit-band区域的存储器以32位的方式进行访问。
单片机原理及应用习题及参考答案一、单选题（共50题，每题1分，共50分）1、当定时器T0发出中断请求后，中断响应的条件是A、SETB ET0B、SETB EX0C、MOV IE，#82HD、MOV IE，#61H正确答案：C2、通用RAM区的地址是（）：A、00H～07HB、08H～1FHC、20H～2FHD、30H～7FH正确答案：D3、下列哪条指令是正确的（）.A、PUSH R2B、ADD R0,AC、MOVX A @DPTRD、MOV @R0,A正确答案：D4、以下有关PC的说法不正确的是（）：A、PC具有自动加“1” 功能B、PC是一个16位寄存器C、是纯物理指针，本身没有地址D、总是存放着当前被执行指令的首地址正确答案：D5、单片机上电复位后，P0的内容和SP的内容为（）：A、FFH，00HB、FFH，07HC、0000H，07HD、0000H，00H正确答案：B6、已知晶振频率为6MHz,在P1.0引脚上输出周期为500微秒的等宽矩形波，若采用T1中断，工作方式2。
TH1=#( )A、03HB、06HC、04HD、05H正确答案：A7、当需要从MCS-51单片机程序存储器取数据时，采用的指令为（）。
A、MOV A, @R1B、MOVC A, @A + DPTRC、MOVX A, @ R0D、MOVX A, @ DPTR正确答案：B8、8051 单片机若晶振频率为fosc=12MHz，则一个机器周期等于（）µS。
A、1B、2C、4D、3正确答案：A9、（A）=3BH，执行ANL A，#9EH指令后，（A）= （）A、1AHB、2AHC、3AHD、4AH正确答案：A10、补码7AH的真值是（）：A、122B、-122C、106D、-106正确答案：A11、在用接口传信息时，如果用一帧来表示一个字符，且每一帧中有一个起始位、一个结束位和若干个数据位，该传送属于（）。
A、串行传送B、异步传送C、同步传送D、并行传送正确答案：A12、MOV R1 ，#30H； MOV A，#64H； ADD A，#47H； DA A； MOV @R1，A；后（A）=A、10HB、11HC、12HD、13H正确答案：B13、七段共阴极发光两极管显示字符‘H’，段码应为（）A、67HB、6EHC、91HD、76HE、90H正确答案：E14、若（A）=86H，（PSW）=80H，则执行RRC A指令后A、C3HB、B3HC、0DHD、56H正确答案：A15、8051单片机中，唯一可供用户使用的16位寄存器是（）：A、PSWB、ACCC、SPD、DPTR正确答案：D16、MCS-51单片机的高8位地址总线是（）：A、P0B、P1C、P2D、P3正确答案：C17、波特的单位是（）A、字符/秒B、位/秒C、帧/秒D、字节/秒正确答案：B18、MCS-51指令系统中，指令ADD A，R0 执行前（A）=86H，（R0）=7AH，（C）=0 执行后，其结果为（）。
网络教育学院《单片机原理及应用》大作业题目：题目一：单片机电子时钟设计学习中心：层次：专业：年级：年春/秋季学号：学生姓名：题目一：单片机电子时钟设计准则：设计一个基于51单片机或STM单片机的电子时钟，并且能够实现时分秒的显示和调节撰写要求：（1）首先介绍课题背景，并进行需求分析及可行性分析，包括软硬件功能分配、核心器件的选型等；（2）对系统硬件进行设计，包括硬件功能模块划分、电路原理图设计等；（3）对系统软件进行设计，选用汇编语言或C语言编写程序，给出软件开发流程；（4）总结：需要说明的问题以及设计的心得体会。
单片机电子时钟设计一、课题背景1957年,Ventura发明了世界上第一个电子表，从而奠定了电子时钟的基础，电子时钟开始迅速发展起来。
现代的电子时钟是基于单片机的一种计时工具，采用延时程序产生一定的时间中断，用于一秒的定义，通过计数方式进行满六十秒分钟进一，满六十分小时进一，满二十四小时小时清零。
从而达到计时的功能，是人们日常生活不可缺少的工具。
现在高精度的计时工具大多数都使用了石英晶体振荡器，由于电子钟、石英钟、石英表都采用了石英技术，因此走时精度高，稳定性好，使用方便，不需要经常调试，数字式电子钟用集成电路计时时，译码代替机械式传动，用LED显示器代替指针显示进而显示时间，减小了计时误差，这种表具有时、分、秒显示时间的功能，还可以进行时和分的校对，片选的灵活性好。
二、时钟的基本原理分析利用单片机定时器完成计时功能，定时器0计时中断程序每隔0.01s中断一次并当作一个计数，设定定时1秒的中断计数初值为100，每中断一次中断计数初值减1，当减到0时，则表示1s到了，秒变量加1，同理再判断是否1min钟到了，再判断是否1h到了。
为了将时间在LED数码管上显示，可采用静态显示法和动态显示法，由于静态显示法需要译码器，数据储存器等较多硬件，可采用动态显示法实现LED显示，通过对每位数码管的依次扫描，使对应数码管亮，同时向该数码管送对应的字码，使其显示数字。
由于数码管扫描周期很短，由于人眼的视觉暂留效应，使数码管看起来总是亮的，从而实现了各种显示。
三、51单片机介绍及时钟设计分析针对要实现的功能，采用AT89S51单片机进行设计，AT89S51 单片机是一款低功耗，高性能CMOS8位单片机，片内含4KB在线可编程（ISP）的可反复擦写1000次的Flash只读程序存储器，器件采用高密度、非易失性存储技术制造，兼容标准MCS- 51指令系统及80C51引脚结构。
这样，既能做到经济合理又能实现预期的功能。
在程序方面，采用分块设计的方法，这样既减小了编程难度、使程序易于理解，又能便于添加各项功能。
程序可分为闹钟的声音程序、时间显示程序、日期显示程序，秒表显示程序，时间调整程序、闹钟调整程序、定时调整程序，延时程序等。
运用这种方法，关键在于各模块的兼容和配合，若各模块不匹配会出现意想不到的错误。
首先，在编程之前必须了解硬件结构尤其是各引脚的用法，以及内部寄存器、存储单元的用法，否则，编程无从下手，电路也无法设计。
这是前期准备工作。
第二部分是硬件部分：依据想要的功能分块设计设计，比如输入需要开关电路，输出需要显示驱动电路和数码管电路等。
第三部分是软件部分：先学习理解汇编语言的编程方法再根据设计的硬件电路进行分块的编程调试，最终完成程序设计。
第四部分是软件画图部分：设计好电路后进行画图，包括电路图和仿真图的绘制。
第五部分是软件仿真部分：软硬件设计好后将软件载入芯片中进行仿真，仿真无法完成时检查软件程序和硬件电路并进行修改直到仿真成功。
第六部分是硬件实现部分：连接电路并导入程序检查电路，若与设计的完全一样一般能实现想要的功能。
最后进行功能扩展，在已经正确的设计基础上，添加额外的功能！四、时钟的设计A.电路设计1. 整体设计此次设计主要是应用单片机来设计电子时钟，硬件部分主要分以下电路模块：显示电路用8个共阴数码管分别显示，星期（年份），小时、分钟（月份）和秒（日），通过动态扫描进行显示，从而避免了译码器的使用，同时节约了I/0端口，使电路更加简单。
单片机采用AT89S51系列，这种单片机应用简单，适合电子钟设计。
电路的总体设计框架如下：2. 分块设计模块电路主要分为：输入部分、输出部分、复位和晶振电路。
2.1 输入部分输入信号主要是各种模式选择和调整信号，由按键开关提供。
以下为输入部分样例：在本实验中主要用用P3口输入按键信号，还用到了特殊的P0口。
对于P0口，由于其存在高阻状态，为了实现开关功能，给其添加上拉电阻，具体如下图所示： 单片机 输入部分 晶振和复位 输出部分2.2 输出部分本电路的输出信号为7段数码管的位选和段选信号，闹铃脉冲信号，提示灯信号。
本实验的数码管是共阴的，为了防止段选信号不能驱动数码管，故在P1口连接上拉电阻后，再送段选信号，以提高驱动，位选信号直接从P2口接入，如下图：闹铃由P2.6端输出，模块如下：2.3 晶振与复位电路本实验单片机时钟用内部时钟，模块如下：复位电路为手动复位构成，模块如下：各模块拼接组合，电路总体设计图如下：B.程序设计B.1 程序总体设计本实验用汇编程序完成.程序总的流程图如下：B.2 程序主要模块B.2.1 延时模块数码管显示动态扫描时，用到延时程序，这里使用延迟1ms的程序，此程序需反复调,除数码管动态扫描外，数码管的闪烁提示，以及音乐模块也用到了延时，只是延时的长短不同罢了，在此不再赘述。
B.2.2中断服务程序本实验中，计数器T0,T1中断都有运用，其中T0中断为时钟定时所用，T1中断用于音乐播放。
T0的定时长度为0.01s,工作于方式1，计数1次，时长1us，故计数器计数10000次，进入中断，计数初值为65536-10000=55536=#0D8F0，装满定时器需要0.01s的时间，从而100次中断为一秒，一秒之后，判断是否到60秒，若不到则秒加一，然后返回，若到，则秒赋值为0，分加一，依次类推。
包括日期显示的功能也是如此。
另外，由于要实现倒计时功能，因此在中断程序中还要加入减一的寄存器，需要时将其进行显示。
基于以上考虑，以R3为倒计时中的秒，R4为倒计时的分，当秒加1时R3减一，减到0之后，秒赋值为59，分减一，直到分为0。
计数器T1工作于方式1，当调用响铃程序时，其计数功能开启，为音乐音调不同频率的方波的形成，提供延时。
其中断服务程序就是根据音调改变音乐方波输出口电平的高低，用语句 CPL实现。
中断服务程序中日历的实现较为复杂，要考虑平年，闰年，特殊的2月，每月的天数的不尽相同。
具体的逻辑判断方法为：首先，要考虑年份是不是闰年，闰年的判断方法是：将年份除以100，若能整除，则将年份除以400，若还能整除，则为闰年，若不能，则为平年；若不能被100整除，则判断是否能被4整除，若能，则为闰年，若不能则为平年。
只有2月与平、闰年相关，因此在闰年和平年的子程序中，要判断是不是2月，若是则在相应的年中进行日期的增加，若不是则转入平时的月份。
其中1、3、5、7、8、10、12月是每月31天，4、6、9、11月为每月30天。
日历进位判断流程图如下：本实验用8个数码管，刚好能显示年，月，日，扫描显示与时间的扫描显示类似。
年比较特殊，由两个寄存器存储，个位，十位为0时，表明年数能被100整除，若此时千位，百位组成两位数能被4整除，则年数被400整除，为闰年。
若十位，个位组成两位数能被4整除，则年数能被4整除，为闰年。
B.2.3主程序主程序主要对按键进行扫描，以及判断定时和闹铃时间是否已到，若到则调用相关程序。
B.2.4 显示子程序8个数码管轮流进行显示，分别显示1ms，依赖人的视觉暂留效应，给人以数码管持续高亮的错觉。
日期的显示，秒表的显示，倒计时的显示，调闹铃，调定时的显示，闪烁的显示程序与以上的的扫描相似，有的以子程序的方式出现，通过子程序调用语句ACALL调用；有点直接嵌套在相应的程序里面，顺序执行，或者用调转语句AJMP 调用。
C 程序调试及仿真本程序通过Keil单片机开发平台实现程序的编译，链接，生成HEX文件。
通过Keil和硬件仿真平台Proteus的联合，可以将设计效果仿真出来，根据效果，有目的的改变设计，优化程序。
利用Proteus仿真实验过程截图：普通时间显示模式仿真图，表示：星期一 9点10分38秒五、总结通过本次设计，我深深体会到了掌握知识的重要性，本次设计也使我熟悉了单片机的硬件特点和编程方法，并成功将学到的知识变成了实际的成果，虽然在设计过程中遇到了很多问题，例如知识的融会贯通、调试遇到的BUG等，但通过努力都一一得到了克服，从而也提高了我学习的信心，坚定了我继续深入学习的决心。
附录：延时程序：D_1MS:MOV R7,#2D_5:MOV R2,#250DJNZ R2,$DJNZ R7,D_5RET主程序：MAIN:JNB P3.0,DATETZ ;按下0键，显示日期并可对日期进行调整JNB P3.1,ZSTZ1 ;按下1键，显示时间，并可调时JNB P3.2,NLTZZ ;按下2键，进行闹铃设置JNB P3.3,DSTZ ;按下3键，进行定时设置JNB P3.4,CESHI ;闹铃测试JNB P3.6,STOPWATCHTZ ;按下6键，进入秒表方式ACALL DISP ;调用时钟显示子程序JNB P0.6,RERING ;判断是否开启闹铃重响功能RE: JNB P2.7,DSPDKQ ;判断是否开启闹铃功能，没开则去判断定时FMQPD: ;判断定时值R4,R3是否到零、闹铃时刻是否已到MOV A,HOUR;SUBB A,38H;JZ FEN ;判断小时数是否到闹铃所定时间，若到，则对分进行判断；若不到，则对定时进行判断AJMP DSPDKQFEN:MOV A,MINUTE;SUBB A,37H;JZ MIAO ;判断分是否到闹铃所定时间，若到，则对秒进行判断；若不到，则对定时进行判断AJMP DSPDKQMIAO:MOV A,SECONDSUBB A,#0JZ SHENGYIN1 ;判断秒是否到闹铃所定时间，若到，则时，分，秒都到达闹铃时刻，进入响铃子程序；若不到则判断定时AJMP DSPDKQRERING: ;闹铃重响判断程序JNB F0, RE ;标志位F0为0，不进行闹铃重响设定CPL F0MOV 3CH,#1 ;定时判断标志位赋1，定时判断功能开启JNB P0.7,M1 ;闹铃重响间隔时间选取MOV R4,#0 ;闹铃重响间隔30秒MOV R3,#30AJMP MAINM1: ;闹铃重响间隔60秒MOV R4,#1MOV R3,#0AJMP MAINDSPDKQ: ;判断是否应该进行定时判断MOV A,3CH ;3CH是引入的判断因子，当其为0时，不对定时时间是否到0进行判断JNZ DSPD2 ;当3CH不是0时，跳转到定时判断程序AJMP MAINDSPD2:MOV A,R4;JZ S_PD ;R4所存定时分数为0,则转而判断R3所存定时秒数AJMP MAIN;S_PD:MOV A,R3;JNZ MAIN ;R4,R3所存参数减为0，定时长度已到JNB P0.6,SHENGYIN2 ;闹铃重响功能开启时，跳入响铃程序AJMP TISHI ;不是闹铃重响定时，则定时时间到时，跳入提示程序AJMP MAINCESHI:ACALL RINGAJMP MAINSHENGYIN1: ;调用响铃子程序LCALL RINGAJMP MAINSHENGYIN2:SETB F0 ;闹铃重响标志位设定LCALL RING ;响铃CLR F0 ;标志位复位AJMP MAINNLTZZ:AJMP NLTZ1 ;跳入闹铃调整程序DSTZ:AJMP DSTZ1 ;跳入定时调整程序DATETZ:AJMP DATETZ1 ;跳入日期调整程序STOPWATCHTZ:AJMP STOPWATCHTZ1 ;跳入秒表程序显示子程序：DISP: ;时间显示子程序JNB P3.7,OUT1 ;判断节能开关7是否按下，按下则数码管不显示，延长其寿命MOV DPTR,#LEDTABMOV A,SECOND ;显示当前时间秒位MOV B,#10DIV AB ;A存十位，B存个位MOVC A,@A+DPTRMOV P1,ACLR SEC_SACALL D_1MS ;显示当前时间秒十位SETB SEC_SMOV A,BMOVC A,@A+DPTRMOV P1,ACLR SEC_GACALL D_1MS ;显示当前时间秒个位MOV A,MINUTE ;显示当前时间分位MOV B,#10DIV ABMOVC A,@A+DPTRMOV P1,ACLR MIN_SACALL D_1MSSETB MIN_SMOV A,BMOVC A,@A+DPTRMOV P1,ACLR MIN_GACALL D_1MSSETB MIN_GMOV A,HOUR ;显示当前时间时位MOV B,#10DIV ABMOV DPTR,#LEDTABMOVC A,@A+DPTRMOV P1,ACLR HOU_SACALL D_1MSSETB HOU_SMOV A,BMOVC A,@A+DPTRMOV P1,ACLR HOU_GACALL D_1MSMOV A,WEEK ;显示当前星期数MOVC A,@A+DPTRMOV P1,ACLR Y_SACALL D_1MSSETB Y_SOUT1:RET。
