压铸铝合金材料成分力学、物理及压铸性能 (1)

国内外主要压铸AI合金化学成分表铝合金压铸标准---美国标准三.美国标准ASTM B85-96美国压铸铝合金化学成分表铝合金压铸标准---欧盟标准四．欧盟标准EN1706：1998欧盟压铸铝合金化学成分和力学性能表铝合金压铸标准---日本标准二.日本工业标准JIS H5302:2000日本压铸铝合金化学成分表铝合金压铸标准---中国标准一.中华人民共和国国家铝合金压铸标准压铸铝合金的化学成分和力学性能表. 铝合金压铸件GB/T 15114-941.主题内容与适用范围本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.本标准适用于铝合金压铸件.2.引用标准GB1182 形状和位置公差代号及其标准GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查)GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB6060.1 表面粗糙度比较样块铸造表面GB6060.4 表面粗糙度比较样块抛光加工表面GB6060.5 表面粗糙度比较样块抛(喷)丸,喷砂加工表面GB6414 铸件尺寸公差GB/T11350 铸件机械加工余量GB/T15115 压铸铝合金3.技术要求3.1化学成分合金的化学成分应符合GB/T15115的规定.3.2力学性能3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定.3.3压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明.3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定.3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明.3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明.3.5表面质量3.5.1铸件表面粗糙度应符合GB6060.1的规定3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷.3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致.3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹.3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定.3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定.3.6内部质量3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据.3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定.3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理.4质量保证4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执行本标准所规定的试验和要求,需方有权对标准中的任何试验和检验项目进行检验,其质量保证标准应根据供需双方之间的协议而定.4.2根据压铸生产特点,规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量,设备,化学成分,铸型和操作连续性的任何重大变化都应被认为是新是一个批量开始.供方对每批压铸件都要随机或统计地抽样检验,确定是否符合全部技术要求和合同或铸件图样的规定要求,检验结果应予以记录.5试验方法及检验规则5.1化学成分5.1.1合金化学成分的检验方法,检验规则和复检应符合GB/T15115的规定.5.1.2化学成分的试样也可取自压铸件,但必须符合GB/T15115的规定5.2力学性能5.2.1力学性能的检验方法,检验频率和检验规则就符合GB/T15115的规定.5.2.2采用压铸件本体为试样时,切取部位尺寸,测试形式由供需双方商定.5.3压铸件几何尺寸的检验可按检验批量抽验或按GB2828,GB2829的规定进行,抽检结果必须符合标准3.3的规定.5.4压铸件表面质量就逐检查,检查结果应符合本标准3.5的规定.5.5压铸件表面粗糙度按GB6060.1的规定执行.5.6压铸件需抛光加工的表面按GB6060.4的规定执行,5.7压铸件需喷丸,喷砂加工的表面按GB6060.5的规定执行.5.8压铸件内部质量的试验方法检验规则由供需双方商定,可以包括:X射线照片,无损探伤,耐压试验,金相图片和压铸件剖面等,其检难结果应符合3.6的规定.5.9经浸渗和修补处理后的压铸件应做相应的质量检验.6压铸件的交付,包装,运输与储存6.1当在合同或协议中有要求时,供方应提供需方一份检验证明,用来说明每批压铸件的取样,试验和检验符合标准的规定.6.2合格压铸件交付时,必须有附有检验合格证,其上应写明下列内容:产品名称,产品号,合金牌号,数量,交付状态,制造厂名,检验合格印记和交付时间.有特殊检验项目者,应在检验员合格证上注明检验的条件和结果.6.3压铸件的包装,运输与储存,由供需双方商定.。

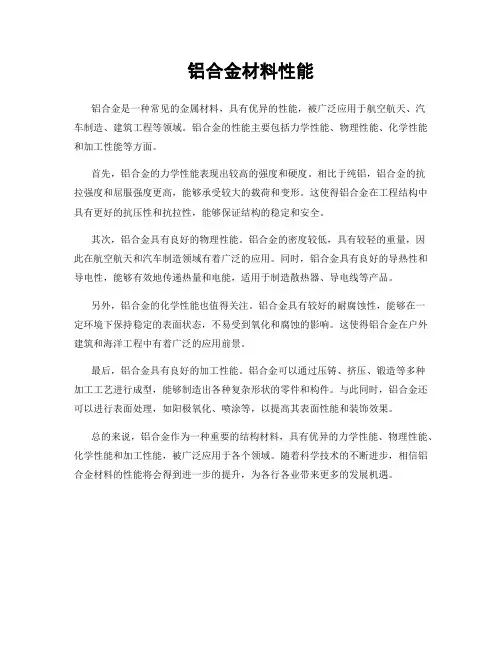

铝合金材料性能
铝合金是一种常见的金属材料，具有优异的性能，被广泛应用于航空航天、汽
车制造、建筑工程等领域。

铝合金的性能主要包括力学性能、物理性能、化学性能和加工性能等方面。

首先，铝合金的力学性能表现出较高的强度和硬度。

相比于纯铝，铝合金的抗
拉强度和屈服强度更高，能够承受较大的载荷和变形。

这使得铝合金在工程结构中具有更好的抗压性和抗拉性，能够保证结构的稳定和安全。

其次，铝合金具有良好的物理性能。

铝合金的密度较低，具有较轻的重量，因
此在航空航天和汽车制造领域有着广泛的应用。

同时，铝合金具有良好的导热性和导电性，能够有效地传递热量和电能，适用于制造散热器、导电线等产品。

另外，铝合金的化学性能也值得关注。

铝合金具有较好的耐腐蚀性，能够在一
定环境下保持稳定的表面状态，不易受到氧化和腐蚀的影响。

这使得铝合金在户外建筑和海洋工程中有着广泛的应用前景。

最后，铝合金具有良好的加工性能。

铝合金可以通过压铸、挤压、锻造等多种
加工工艺进行成型，能够制造出各种复杂形状的零件和构件。

与此同时，铝合金还可以进行表面处理，如阳极氧化、喷涂等，以提高其表面性能和装饰效果。

总的来说，铝合金作为一种重要的结构材料，具有优异的力学性能、物理性能、化学性能和加工性能，被广泛应用于各个领域。

随着科学技术的不断进步，相信铝合金材料的性能将会得到进一步的提升，为各行各业带来更多的发展机遇。

铝合金压铸的介绍铝合金压铸是一种用于生产复杂形状铝合金零件的工艺。

压铸是指将铝合金熔融后注入到特殊的铸造模具中，利用模具的压力将熔融铝合金充填到模具腔内，随后冷却固化形成所需零件。

铝合金压铸具有以下特点：1.复杂形状：铝合金压铸能够生产出复杂形状的零件，如薄壁结构、内腔、槽形等。

这得益于压铸模具能够精确复制设计图纸的形状，使铝合金在固化后能够保持原有的细节和精度。

2.高精度：铝合金压铸具有较高的尺寸精度和表面质量，能够满足对精度要求较高的零件生产。

这是由于压铸过程中，熔融铝合金通过模具的压力充填到腔内，形成接近模具表面的铸件。

3.高效生产：铝合金压铸是一种高效的生产工艺，可实现大批量、连续、自动化的生产。

这使得铝合金压铸成为一种经济实用的生产方式，能够满足工业生产对大规模生产的需求。

4.材料性能优越：铝合金具有低密度、优良的导热性能和机械性能，使得压铸的铝合金零件具有较好的强度和刚性。

此外，铝合金还具有良好的耐腐蚀性和可靠的耐用性。

5.可加工性强：铝合金容易加工，可进行切削、冲压、焊接等工艺。

这为铝合金压铸零件的二次加工提供了便利，例如孔加工、表面处理、组装等。

铝合金压铸广泛应用于各行业，如汽车、航空航天、电子、建筑等。

其中，汽车行业是铝合金压铸的主要应用领域，利用铝合金压铸可以生产轻量化的零部件，提高汽车的燃油效率和性能。

而航空航天行业也广泛使用铝合金压铸零件，以满足轻质化、高强度和高精度的要求。

总的来说，铝合金压铸是一种重要的铝合金加工工艺，具有复杂形状、高精度、高效生产等优点，广泛应用于各个领域。

通过铝合金压铸，可以生产出高质量、高性能的铝合金零件，推动各行业的发展与进步。

•. 铝合金GB/T 15115-94压铸铝合金的化学成分和力学性能表铸造铝合金化学成分表铸造生铁的化学成分表几种碳钢的化学成分及力学性能点击次数：46 发布时间：2009-8-5 10:19:30 化学成分冷冲压用沸腾钢含硅量不大于0.03％。

氧气转炉冶炼的钢其含氮量应不大于0.008％。

供方能保证合格时，可不做分析。

经供需双方协议，08～25钢可供应硅含量不大于0.17％的半镇静钢，其牌号为08b 25b。

钢材(或坯)的化学成分允许偏差应符合GB／T 222－－1984标准中表2的规定。

表2切削加工用钢材或冷拔坯料用钢材交货状态硬度应符合表3规定。

不退火钢的硬度，供方若能保证合格时，可不作检验。

高温回火或正火后的硬度指标，由供需双方协商确定。

表3A3钢:是低碳钢中的一种钢材，低碳钢分A1\A2\A3\B1\B2\B3\.A表示钢的力学性能，B表示钢的化学成分。

A3钢化学成分及力学性能，与Q235钢基本相同。

45钢：中碳钢平均碳含量为0.45%的钢。

45号钢为优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等。

Q235=A3的化学成分2007-09-17 09:30 A.M.Q235分A、B、C、D四级(GB700-88)Q235A级含C0.14~0.22% Mn0.30~0.65Si≤0.30S≤0.050P≤0.045Q235B级含C0.12~0.20% Mn0.30~0.670Si≤0.30S≤0.045P≤0.045Q235C级含C≤0.18% Mn0.35~0.80Si≤0.30S≤0.040P≤0.040Q235D级含C≤0.17% Mn0.35~0.80Si≤0.35S≤0.040P≤0.035青华Q235碳素结构钢化学成分（国家标准）级别 C Mn Si S PA0.14-0.22 0.30-0.65 0.30 0.0 50 0.45B0.12-0.20 0.30-0.70 0.30 0.0450.040C≤0.18 0.35-0.80 0.30 0.0400.040D≤0.18 0.35-0.80 0.30 0.03540cr钢材化学成分和力学性能成分：碳0.37～0.45％，硅0.17～0.37％，锰0.5～0.8，铬0.8～1.1％退火硬度：小于207HBS正火硬度：小于250HBS调质处理：试样直径：25mm，850度淬火加热油淬，520度回火后：抗拉1000兆帕，屈服800兆帕，延伸9％，断面收缩45％，冲击韧性588.3千焦/平方米。

铝合金压铸件的标准铝合金压铸件是一种广泛应用于工业生产中的金属制品。

压铸是一种将熔化的金属注入到高压铸模中，并通过压力使其形成所需形状的工艺过程。

铝合金压铸件广泛应用于汽车制造、航空航天、电子设备、家庭电器以及建筑等领域。

为了保证铝合金压铸件的质量和性能，相关部门制定了一系列的标准，这些标准包括了材料、工艺、尺寸、机械性能、机加工余量、表面处理等方面的要求。

1.材料标准：铝合金压铸件通常采用铝合金材料制造，常用的铝合金材料有ADC12、A380、A383等。

这些材料在压铸过程中具有良好的流动性和可加工性，在使用中具有较好的耐热、抗腐蚀和机械性能。

2.工艺标准：铝合金压铸件的生产过程通常包括铸型设计、合金熔化、模具制造、压铸成型、去毛刺、机械加工、表面处理等环节。

相关标准规定了每个环节的工艺参数、工艺流程和操作要求，以确保产品具有良好的品质。

3.尺寸标准：铝合金压铸件的尺寸要求通常参照国际标准，如ISO、ASTM等。

它们规定了铸件的长度、宽度、高度、厚度等尺寸参数，以及相关公差的限制，保证铸件能够满足设计要求。

4.机械性能标准：铝合金压铸件的机械性能是评价其质量的重要指标。

相关标准规定了铝合金压铸件的抗拉强度、屈服强度、延伸性、硬度等机械性能指标，以确保产品在使用中具有足够的强度和韧性。

5.机加工余量标准：铝合金压铸件通常需要进行进一步的机械加工，比如铣削、切割、钻孔等。

相关标准规定了机加工余量的限制，以确保在机加工过程中不会影响铝合金压铸件的尺寸和性能。

6.表面处理标准：铝合金压铸件在生产后通常需要进行表面处理，以提高其耐腐蚀性、耐磨性和美观度。

常用的表面处理方法包括喷涂、阳极氧化、电泳涂装等。

相关标准规定了表面处理的方法、工艺和要求，以确保产品具有所需的表面性能。

总结起来，铝合金压铸件的标准涵盖了材料、工艺、尺寸、机械性能、机加工余量和表面处理等方面的要求，以确保产品的质量和性能。

这些标准不仅适用于压铸生产厂家，也为用户提供了选择和评估铝合金压铸件的指导依据。

大型铝压铸件的检测标准由于铝压铸件不可避免的存在气孔和夹渣，所以对铝压铸件的检测标准就显的很重要当然不同功用的铸件要求也会有所不同，不知道各大厂商是如何加强对产品的检测我公司检测标准：1）铸件的表面不允许有裂纹、欠铸、气泡、擦伤、凹陷、缺肉、网状毛刺等三角型缺陷,同时不允许有拉模现象。

2）铸件的浇口、飞边、溢流口、隔皮、顶杆痕迹等要清理干净，但允许留有痕迹。

3）铸件分型面的错型量不大于0.3mm，上下两面的平面度不大于0.3mm。

4）压铸件的顶杆痕迹凹凸量为正负0.2mm。

5）压铸未通孔厚度不大于0.3mm。

6.加工面不允许有夹杂、冷隔、疏孔等缺陷。

对于机加工后可以允许表面气孔直径不大于0.3mm，在3cm×3cm的单位面积上气孔总数不多于3个，孔边距不小于1cm。

1．熟练掌握工程制图标准和表示方法。

掌握公差配合的选用和标注。

2．熟悉常用金属材料的性能、试验方法及其选用。

掌握钢的热处理原理，熟悉常用金属材料的热处理方法及其选用。

了解常用工程塑料、特种陶瓷、光纤和纳米材料的种类及应用。

3．掌握机械产品设计的基本知识与技能，能熟练进行零、部件的设计。

熟悉机械产品的设计程序和基本技术要素，能用电子计算机进行零件的辅助设计，熟悉实用设计方法，了解现代设计方法。

4．掌握制订工艺过程的基本知识与技能，能熟练制订典型零件的加工工艺过程，并能分析解决现场出现的一般工艺问题。

熟悉铸造、压力加工、焊接、切（磨）削加工、特种加工、表面涂盖处理、装配等机械制造工艺的基本技术内容、方法和特点并掌握某些重点。

熟悉工艺方案和工艺装备的设计知识。

了解生产线设计和车间平面布置原则和知识。

5．熟悉与职业相关的安全法规、道德规范和法律知识。

熟悉经济和管理的基础知识。

了解管理创新的理念及应用。

6．熟悉质量管理和质量保证体系，掌握过程控制的基本工具与方法，了解有关质量检测技术。

7．熟悉计算机应用的基本知识。

熟悉计算机数控（CNC）系统的构成、作用和控制程序的编制。

各国压铸铝标准对比1.铝合金 GB/T 15115-94压铸铝合金的化学成分和力学性能表化学成份力学性能(不低于)序号 合金牌号 合金代号硅 铜 锰 镁 铁 镍 钛 锌 铅 锡 铝 抗拉强度 伸长度布氏硬度HB5/2501 YZA1Sil2 YL10210.013.0≤0.6 ≤0.6 ≤0.05≤1.2≤0.3余 220 2 302YZA1Si10Mg YL1048.00.5≤0.30.20.50.170.30≤1.0≤0.3≤0.05≤0.01 余 220 2 603YZA1Si12Cu2 YL1081.03.01.02.00.30.90.41.0≤1.0≤0.05≤1.0≤0.05≤0.01 余 240 1 704YZA1Si9Cu4 YL1127.59.53.04.0≤0.5 ≤0.3≤1.2≤0.5≤1.2≤0.1≤0.1余 240 1 905YZA1Si11Cu3 YL1139.612.01.53.5≤0.5 ≤0.3≤1.2≤0.5≤1.0≤0.1≤0.1余 230 1 856YZA1Si17Cu5Mg YL11716.08.04.05.0≤0.50.450.65≤1.2≤0.1≤0.1≤1.2余 220 <1 807 YZA1Mg5SilYL3020.81.3≤0.10.10.44.55.5≤1.2≤0.2≤0.2余 220 2 702.铝合金压铸件 GB/T 15114-941.主题内容与适用范围本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.本标准适用于铝合金压铸件.2. 引用标准GB1182 形状和位置公差代号及其标准GB2828 逐批检查计数抽样程序及抽样表(适用于连续的检查)GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB6060.1 表面粗糙度比较样块 铸造表面GB6060.4 表面粗糙度比较样块 抛光加工表面GB6060.5 表面粗糙度比较样块 抛(喷)丸,喷砂加工表面GB6414 铸件尺寸公差GB/T11350 铸件机械加工余量GB/T15115 压铸铝合金3. 技术要求3.1化学成分合金的化学成分应符合GB/T15115的规定.3.2力学性能3.2.1当采用压铸试样检验时,其力学性能应符合GB/T15115的规定3.2.2当采用压铸件本体试验时,其指定部位切取度样的力学性能不得低于单铸试样的75%,若有特殊要求,可由供需双方商定.3.3压铸件尺寸3.3.1压铸件的几何形状和尺寸应符合铸件图样的规定3.3.2压铸件尺寸公差应按GB6414的规定执行,有特殊规定和要求时,须在图样上注明.3.3.3压铸件有形位公差要求时,其标注方法按GB1182的规定.3.3.4压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明.3.4压铸件需要机械加工时,其加工余量按GB/T11350的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明.3.5表面质量3.5.1铸件表面粗糙度应符合GB6060.1的规定3.5.2铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷.3.5.3铸件不允许有擦伤,凹陷,缺肉和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致.3.5.4铸件的浇口,飞边,溢流口,隔皮,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹.3.5.5若图样无特别规定,有关压铸工艺部分的设置,如顶杆位置,分型线的位置,浇口和溢流口的位置等由生产厂自行规定;否则图样上应注明或由供需双方商定.3.5.6压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定.3.6内部质量3.6.1压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据.3.6.2对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定.3.6.3在不影响压铸件使用的条件下,当征得需方同意,供方可以对压铸件进行浸渗和修补(如焊补,变形校整等)处理.4. 质量保证4.1当供需双方合同或协议中有规定时,供方对合同中规定的所有试验或检验负责.合同或协议中无规定时,经需方同意,供方可以用自已适宜的手段执行本标准所规定的试验和要求,需方有权对标准中的任何试验和检验项目进行检验,其质量保证标准应根据供需双方之间的协议而定.4.2根据压铸生产特点,规定一个检验批量是指每台压铸设备在正常操作情况下一个班次的生产量,设备,化学成分,铸型和操作连续性的任何重大变化都应被认为是新是一个批量开始.供方对每批压铸件都要随机或统计地抽样检验,确定是否符合全部技术要求和合同或铸件图样的规定要求,检验结果应予以记录.5. 试验方法及检验规则5.1化学成分5.1.1合金化学成分的检验方法,检验规则和复检应符合GB/T15115的规定.5.1.2化学成分的试样也可取自压铸件,但必须符合GB/T15115的规定5.2力学性能5.2.1力学性能的检验方法,检验频率和检验规则就符合GB/T15115的规定.5.2.2采用压铸件本体为试样时,切取部位尺寸,测试形式由供需双方商定.5.3压铸件几何尺寸的检验可按检验批量抽验或按GB2828,GB2829的规定进行,抽检结果必须符合标准3.3的规定.5.4压铸件表面质量就逐检查,检查结果应符合本标准3.5的规定.5.5压铸件表面粗糙度按GB6060.1的规定执行.5.6压铸件需抛光加工的表面按GB6060.4的规定执行,5.7压铸件需喷丸,喷砂加工的表面按GB6060.5的规定执行.5.8压铸件内部质量的试验方法检验规则由供需双方商定,可以包括:X射线照片,无损探伤,耐压试验,金相图片和压铸件剖面等,其检难结果应符合3.6的规定.5.9经浸渗和修补处理后的压铸件应做相应的质量检验.6. 压铸件的交付,包装,运输与储存6.1当在合同或协议中有要求时,供方应提供需方一份检验证明,用来说明每批压铸件的取样,试验和检验符合标准的规定.6.2合格压铸件交付时,必须有附有检验合格证,其上应写明下列内容:产品名称,产品号,合金牌号,数量,交付状态,制造厂名,检验合格印记和交付时间.有特殊检验项目者,应在检验员合格证上注明检验的条件和结果.6.3压铸件的包装,运输与储存,由供需双方商定.（待续）二. 日本工业标准 JIS H5302:2000日本压铸铝合金化学成分表JIS牌号ISO牌号 Cu Si Mg Zn Fe Mn Ni Sn Pb Ti Al ADC1 <1.0 11.0-13.0<0.3 <0.5<1.3<0.3 <0.5 <0.1 余量ADC1C A1-Sil2CuFe <1.2 11.0-13.5<0.3 <0.5<1.3<0.5 <0.3 <0.1 <0.2 <0.2余量ADC2 A1-Si12Fe <0.10 11.0-13.5<0.1 <0.1<1.3<0.5 <0.1 <0.05 <0.1 <0.2余量ADC3 <0.6 9.0-10.00.4-0.6<0.5<1.3<0.3 <0.5 <0.1 余量ADC5 <0.2 <0.3 4.0-8.5<0.1<1.8<0.3 <0.1 <0.1 余量ADC6 <0.1 <1.0 2.5-4.0<0.4<0.80.4-0.6<0.1 <0.1 余量ADC7 A1-Si5Fe <0.10 4.5-6.0 <0.1 <0.1<1.3<0.5 <0.1 <0.1 <0.1 <0.2余量ADC8 A1-Si6Cu4Fe 3.0-5.0 5.0-7.0 <0.3 <2.0<1.30.2-0.6<0.3 <0.1 <0.2 <0.2余量ADC10 2.0-4.0 7.5-9.5 <0.3 <1.0<1.3<0.5 <0.5 <0.2 余量ADC10Z 2.0-4.0 7.5-9.5 <0.3 <3.0<1.3<0.5 <0.5 <0.2 余量ADC11 A1-Si8Cu3Fe 2.5-4.0 7.5-9.5 <0.3 <1.2<1.3<0.6 <0.5 <0.2 <0.3 <0.2余量ADC12 1.5-3.5 9.6-12.0<0.3 <1.0<1.3<0.5 <0.5 <0.2 余量ADC12Z 1.5-3.5 9.6-12.0<0.3 <3.0<1.3<0.5 <0.5 <0.2 余量日本压铸铝合金机械性能表抗拉试验 硬度试验抗拉强度MPa 耐力MPa 延伸率% HB HRB牌号平均值 σ ASTM平均值σASTM平均值σASTM平均值σ ASTM 平均值σADC1 250 46 290 172 22130 1.7 0.6 3.5 71.2 3.5 72 36.2 5.5 ADC3 279 48 320 179 35170 2.7 1 3.5 71.4 1.8 76 36.7 2.2 ADC5 (213) 65 310 (145) 26190 5 (66.4) 2.4 74 (30.1) 3.7 ADC6 266 61 280 172 2364 3.210 64.7 2.3 67 27.3 3.9 ADC10 241 34 320 157 18160 1.5 0.5 3.5 73.6 2.4 83 39.4 3 ADC12 228 41 310 154 14150 1.4 0.8 3.5 74.1 1.5 86 40 1.8 ADC14 193 28 320 188 31250 0.5 0.1<1 76.8 1.7 108 43.1 2.1三.美国标准 ASTM B85-96美国压铸铝合金化学成分表合金牌号 成 分ANSI ASTM UNS Si Fe Cu Mn Mg Ni Zn Sn Ti 除铝以外的其他成分(总量)铝AI360.0 SG100B A03600 9.0-10.0 2.0 0.6 0.35 0.40-0.600.500.500.15 0.25 余量A360.0 SG100A A13600 9.0-10.0 1.3 0.6 0.35 0.40-0.600.500.500.15 0.25 余量380.0 SC84B A03800 7.5-9.5 2.0 3.0-4.00.50 0.10 0.50 3.00.35 0.50 余量A380.0E SC84A A13800 7.5-9.5 1.3 3.0-4.00.50 0.10 0.50 3.00.35 0.50 余量383.0E SC102A A03830 9.5-11.5 1.3 2.0-3.00.50 0.10 0.30 3.00.15 0.50 余量384.0E SC114A A03840 10.5-12.0 1.3 3.0-4.50.50 0.10 0.50 3.00.35 0.50 余量390.0 SC174A A03900 16.0-18.0 1.3 4.0-5.00.10 0.45-0.650.100.20 0.20 余量B390.0 SC174B A23900 16.0-18.0 1.3 4.0-5.00.50 0.45-0.650.10 1.50.10 0.20 余量392.0 S19 A03920 18.0-20.0 1.5 0.40-0.800.20-0.600.80-1.200.500.500.30 0.20 0.50 余量413.0 S12B A04130 11.0-13.0 2.0 1.0 0.35 0.10 0.500.500.15 0.25 余量A413.0 S12A A14130 11.0-13.0 1.3 1.0 0.35 0.10 0.500.500.15 0.25 余量C433.0 S5C A34430 4.5-6.0 2.0 0.6 0.35 0.10 0.500.500.15 0.25 余量518.0 G8A A05180 0.35 1.8 0.25 0.35 7.5-8.50.150.150.25 0.25 余量四．欧盟标准EN1706：1998欧盟压铸铝合金化学成分和力学性能表合金牌号 化学成分代号 Si Fe Cu Mn Mg Ni Zn Pb Sn Ti 抗拉强度Mpa最小屈服强度Mpa最小伸长率%最小布氏硬度HB最小ENAC-434009.011.0 0.450.90.08 0.550.200.500.150.150.150.050.15 240 140 1 70ENAC-4430010.513.5 0.450.90.08 0.55 0.150.15 240 130 1 60ENAC-444008.011.00.55 0.08 0.50 0.100.050.150.050.050.15 240 120 2 55ENAC-460008.011.0 0.61.12.04.00.550.150.550.55 1.20.350.250.2 240 140 1 80ENAC-4610010.012.0 0.451.01.52.50.55 0.300.45 1.70.250.250.2 240 140 1 80ENAC-462007.59.5 0.82.03.50.150.650.150.550.35 1.20.250.150.2 240 140 1 80ENAC-465008.011.0 0.61.22.04.00.550.150.550.55 3.00.350.250.20 240 140 <1 0ENAC-4710010.513.5 0.61.10.71.20.55 0.350.300.550.200.100.15 240 140 1 0ENAC-51200 2.50.450.9 0.10 0.558.010.50.100.250.100.100.15 200 130 1 0国内外主要压铸AI合金化学成分表合金 系列 国别 合金牌号 W B/% 标准规范SiCu Mg Fe Al中国 YL102 10.0-13.0<0.6 <0.05 <1.2 GB/T15115-94 日本ADC1 11.0-13.0<1.0 <0.30 <1.2 JISH5302-82美国 413 11.0-13.0<1.0 <0.35 <2.0 ASTMB85-82 俄罗斯 AJ12 10.0-13.0<0.6 <0.10 <1.5 TOCT2685-82 AI-Si 系德国 AlSil2 11.0-13.5<0.10 <0.05 <1.0 余量DIN1725 中国 YL104 8.0-10.5 <0.30 0.17-0.30<1.0 GB/T15115-94 日本ADC3 9.0-10.0 <0.60 0.40-0.60<1.3 JISH5302-82美国 360 9.0-10.0 <0.60 0.40-0.60<2.0 ASTMB85-82 俄罗斯 AJl48.0-10.5<0.10 0.17-0.30<1.0 TOCT2685-82 AI-Si-Mg 系德国 AlSil0Mg 9.0-11.0 <0.10 0.20-0.50<1.0 余量DIN1725 YL112 7.5-9.5 3.0-4.0 <0.30 <1.2 中国YL113 9.6-12.0 1.5-3.5 <0.30 <1.2 GB/T15115-94ADC10 7.5-9.5 2.0-4.0 <0.30 <1.3 日本ADC12 9.6-12.0 1.5-3.5 <0.30 <1.3 JISH5302-82380 7.5-9.5 3.0-4.0 <0.10 <1.3 美国 383 9.5-11.5 2.0-3.0 <0.10 <1.3 ASTMB85-82 俄罗斯 AJl64.5-6.02.0-3.0 <0.10 <1.5 TOCT2685-82 AI-Si-Cu 系德国 AlSi8Cu3 7.5-9.5 2.0-3.5 <0.30 <1.3 余量DIN1725 中国YL302 0.80-1.30<0.10 4.5-5.5 <1.2 GB/T15115-94日本 ADC5 <0.30 <0.20 4.0-8.5 <1.8 JISH5302-82 美国 518 <0.35 <0.25 7.5-8.5 <1.8 ASTMB85-82 AI-Mg 系德国AlMg9<0.50<0.057.0-10.0<1.0余量DIN1725。

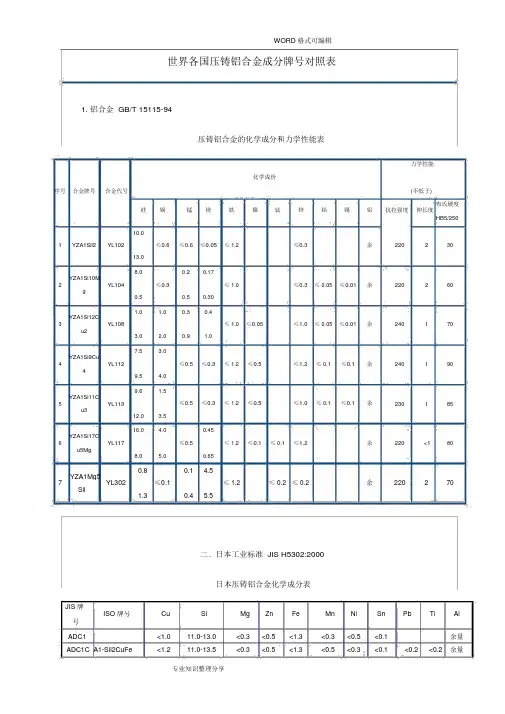

WORD 格式可编辑世界各国压铸铝合金成分牌号对照表1. 铝合金 GB/T 15115-94压铸铝合金的化学成分和力学性能表力学性能化学成份序号合金牌号合金代号(不低于)布氏硬度硅铜锰镁铁镍钛锌铅锡铝抗拉强度伸长度HB5/25010.01YZA1Sil2YL102≤0.6≤0.6≤0.05≤ 1.2≤0.3余22023013.0YZA1Si10M8.00.20.172YL104≤0.3≤ 1.0≤0.3≤ 0.05≤0.01余220260 g0.50.50.30YZA1Si12C1.0 1.00.30.43YL108≤ 1.0≤0.05≤1.0≤ 0.05≤0.01余240170 u23.0 2.00.9 1.0YZA1Si9Cu7.5 3.04YL112≤0.5≤0.3≤ 1.2≤0.5≤1.2≤ 0.1≤0.1余240190 49.5 4.0YZA1Si11C9.6 1.55YL113≤0.5≤0.3≤ 1.2≤0.5≤1.0≤ 0.1≤0.1余230185 u312.0 3.5YZA1Si17C16.0 4.00.456YL117≤0.5≤ 1.2≤0.1≤ 0.1≤1.2余220<180 u5Mg8.0 5.00.65YZA1Mg50.80.1 4.57YL302≤0.1≤ 1.2≤ 0.2≤ 0.2余220270 Sil1.30.4 5.5二. 日本工业标准 JIS H5302:2000日本压铸铝合金化学成分表JIS 牌Cu Si Mg Zn Fe Mn Ni Sn Pb Ti Al ISO 牌号号ADC1<1.011.0-13.0<0.3<0.5<1.3<0.3<0.5<0.1余量ADC2A1-Si12Fe<0.1011.0-13.5<0.1<0.1<1.3<0.5<0.1<0.05<0.1<0.2余量ADC3<0.69.0-10.00.4-0.6<0.5<1.3<0.3<0.5<0.1余量ADC5<0.2<0.3 4.0-8.5<0.1<1.8<0.3<0.1<0.1余量ADC6<0.1<1.0 2.5-4.0<0.4<0.80.4-0.6<0.1<0.1余量ADC7A1-Si5Fe<0.10 4.5-6.0<0.1<0.1<1.3<0.5<0.1<0.1<0.1<0.2余量ADC8A1-Si6Cu4Fe 3.0-5.0 5.0-7.0<0.3<2.0<1.30.2-0.6<0.3<0.1<0.2<0.2余量ADC10 2.0-4.07.5-9.5<0.3<1.0<1.3<0.5<0.5<0.2余量ADC10Z 2.0-4.07.5-9.5<0.3<3.0<1.3<0.5<0.5<0.2余量ADC11A1-Si8Cu3Fe 2.5-4.07.5-9.5<0.3<1.2<1.3<0.6<0.5<0.2<0.3<0.2余量ADC12 1.5-3.59.6-12.0<0.3<1.0<1.3<0.5<0.5<0.2余量ADC12Z 1.5-3.59.6-12.0<0.3<3.0<1.3<0.5<0.5<0.2余量日本压铸铝合金机械性能表抗拉试验硬度试验抗拉强度 MPa耐力 MPa延伸率 %HB HRB 牌号平均平均平均σASTMσASTMσASTM平均值σASTM平均值σ值值值ADC12504629017222130 1.70.6 3.571.2 3.57236.2 5.5 ADC32794832017935170 2.71 3.571.4 1.87636.7 2.2 ADC5(213)65310(145)261905(66.4) 2.474(30.1) 3.7 ADC6266612801722364 3.21064.7 2.36727.3 3.9 ADC102413432015718160 1.50.5 3.573.6 2.48339.43 ADC122284131015414150 1.40.8 3.574.1 1.58640 1.8 ADC1419328320188312500.50.1<176.8 1.710843.1 2.1三. 美国标准 ASTM B85-96美国压铸铝合金化学成分表合金牌号成分除铝以外ANSI ASTM UNS Si Fe Cu Mn Mg Ni Zn Sn Ti的其他成铝 AI分(总量)360.0SG100B A036009.0-10.0 2.00.60.350.40-0.600.500.500.150.25余量A360.0SG100A A136009.0-10.0 1.30.60.350.40-0.600.500.500.150.25余量380.0SC84B A03800 7.5-9.5 2.0 3.0-4.00.500.100.50 3.00.350.50余量A380.0E SC84A A13800 7.5-9.5 1.3 3.0-4.00.500.100.50 3.00.350.50余量383.0E SC102A A038309.5-11.5 1.3 2.0-3.00.500.100.30 3.00.150.50余量384.0E SC114A A03840 10.5-12.0 1.3 3.0-4.50.500.100.50 3.00.350.50余量390.0SC174A A03900 16.0-18.0 1.3 4.0-5.00.100.45-0.650.100.200.20余量B390.0SC174B A23900 16.0-18.0 1.3 4.0-5.00.500.45-0.650.10 1.50.100.20余量413.0S12B A0413011.0-13.0 2.0 1.00.350.100.500.500.150.25余量A413.0S12A A1413011.0-13.0 1.3 1.00.350.100.500.500.150.25余量C433.0S5C A34430 4.5-6.0 2.00.60.350.100.500.500.150.25余量518.0G8A A051800.35 1.80.250.357.5-8.50.150.150.250.25余量四．欧盟标准EN1706： 1998欧盟压铸铝合金化学成分和力学性能表合金牌号化学成分布氏抗拉强屈服强伸长度Mpa度硬度Si Fe Cu Mn Mg Ni Zn Pb Sn Mpa率 %最代号Ti最小小HB 最最小小9.00.450.20ENAC-434000.080.550.150.150.150.050.152********11.00.90.5010.50.45ENAC-443000.080.550.150.152********13.50.98.0ENAC-444000.550.080.500.100.050.150.050.050.152********11.08.00.6 2.00.15ENAC-460000.550.55 1.20.350.250.224014018011.0 1.1 4.00.5510.00.45 1.5ENAC-461000.550.300.45 1.70.250.250.224014018012.0 1.0 2.57.5 2.00.150.15ENAC-462000.80.35 1.20.250.150.22401401809.5 3.50.650.558.00.6 2.00.15ENAC-465000.550.55 3.00.350.250.20240140<1011.0 1.2 4.00.5510.50.60.7ENAC-471000.550.350.300.550.200.100.152401401013.5 1.1 1.20.458.0ENAC-51200 2.50.100.550.100.250.100.100.15200130100.910.5国内外主要压铸AI 合金化学成分表W/%WORD 格式可编辑中国YL10210.0-13.0<0.6<0.05<1.2GB/T15115-94日本ADC111.0-13.0<1.0<0.30<1.2JISH5302-82 AI-Si 系美国41311.0-13.0<1.0<0.35<2.0余量ASTMB85-82俄罗斯AJ1210.0-13.0<0.6<0.10<1.5TOCT2685-82德国AlSil211.0-13.5<0.10<0.05<1.0DIN1725中国YL1048.0-10.5<0.300.17-0.30<1.0GB/T15115-94日本ADC39.0-10.0<0.600.40-0.60<1.3JISH5302-82 AI-Si-Mg系美国3609.0-10.0<0.600.40-0.60<2.0余量ASTMB85-82俄罗斯AJl48.0-10.5<0.100.17-0.30<1.0TOCT2685-82德国AlSil0Mg9.0-11.0<0.100.20-0.50<1.0DIN1725中国YL1127.5-9.5 3.0-4.0<0.30<1.2GB/T15115-94 YL1139.6-12.0 1.5-3.5<0.30<1.2日本ADC107.5-9.5 2.0-4.0<0.30<1.3JISH5302-82 ADC129.6-12.0 1.5-3.5<0.30<1.3AI-Si-Cu系余量3807.5-9.5 3.0-4.0<0.10<1.3美国ASTMB85-823839.5-11.5 2.0-3.0<0.10<1.3俄罗斯AJl6 4.5-6.0 2.0-3.0<0.10<1.5TOCT2685-82德国AlSi8Cu37.5-9.5 2.0-3.5<0.30<1.3DIN1725中国YL3020.80-1.30<0.10 4.5-5.5<1.2GB/T15115-94AI-Mg 系日本ADC5<0.30<0.20 4.0-8.5<1.8余量JISH5302-82美国518<0.35<0.257.5-8.5<1.8ASTMB85-82德国AlMg9<0.50<0.057.0-10.0<1.0DIN1725WORD 格式可编辑变形铝及铝合金化学成分及新旧序牌号化学成分（质量分数号（新）Si Fe Cu Mn Mg Cr Ni 11A990.0030.0030.005--------21A970.0150.0150.005--------31A950.0300.0300.010--------41A930.0400.0400.010--------51A900.0600.0600.010--------61A850.080.100.01--------710800.150.150.030.020.02----81080A0.150.150.030.020.02----910700.200.250.040.030.03----101070A0.200.250.030.030.03----1113700.100.250.020.010.020.01--1210600.250.350.050.030.03----1310500.250.400.050.050.05----141050A0.250.400.050.050.05----151A500.300.300.010.050.05----1613500.100.400.050.01--0.01--171145Si + Fe:0.550.050.050.05----1810350.350.60.100.050.05----191A300.10-0.25 0.15-0.300.050.010.01--0.0 201100Si+Fe:0.950.05-0.200.05------211200Si+Fe:1.000.050.05------221235Si+Fe:0.650.050.050.05----232A010.500.50 2.2-3.00.200.20-0.50----242A020.300.30 2.6-3.20.45-0.7 2.0-2.4----252A040.300.30 3.2-3.70.50-0.8 2.1-2.6----262A060.500.50 3.8-4.30.50-1.0 1.7-2.3----272A100.250.20 3.9-4.50.30-0.500.15-0.30----282A110.70.7 3.8-4.80.40-0.80.40-0.8--0.1 292B110.500.50 3.8-4.50.40-0.80.40-0.8----302A120.500.50 3.8-4.90.30-0.9 1.2-1.8--0.1 312B120.500.50 3.8-4.50.30-0.7 1.2-1.6----322A130.70.6 4.0-5.0--0.30-0.50----332A140.6-1.20.7 3.9-4.80.40-1.00.40-0.8--0.1 342A160.300.30 6.0-7.00.40-0.80.05----352B160.250.30 5.8-6.80.20-0.400.05----362A170.300.30 6.0-7.00.40-0.80.25-0.45----372A200.200.30 5.8-6.8--0.02----382A210.200.20-0.6 3.0-4.00.050.8-1.2-- 1.8-2 392A250.060.06 3.6-4.20.50-0.7 1.0-1.5--0.0 402A490.250.8-1.2 3.2-3.80.30-0.6 1.8-2.2--0.8-1 412A500.7-1.20.7 1.8-2.60.40-0.80.40-0.8--0.1 422B500.7-1.20.7 1.8-2.60.40-0.80.40-0.80.01-0.200.1 432A700.350.9-1.5 1.9-2.50.20 1.4-1.8--0.9-1442B700.250.9-1.4 1.8-2.70.20 1.2-1.8--0.8-1452A800.50-1.2 1.0-1.6 1.9-2.50.20 1.4-1.8--0.9-1 462A900.50-1.00.5-1.0 3.5-4.50.200.4-0.8-- 1.8-2 4720040.200.20 5.5-6.50.100.50----4820110.400.7 5.0-6.0--------4920140.50-1.20.7 3.9-5.00.40-1.20.20-0.80.10--502014A0.50-0.90.50 3.9-5.00.40-1.20.20-0.80.100.1 5122140.50-1.20.3 3.9-5.00.40-1.20.20-0.80.10--5220170.20-0.80.7 3.5-4.50.40-1.00.40-0.80.10--532017A0.20-0.80.7 3.5-4.50.40-1.00.40-1.00.10--5421170.80.7 2.2-3.00.200.20-0.500.10--5522180.9 1.0 3.5-4.50.20 1.2-1.80.10 1.7-2 5626180.10-0.250.9-1.3 1.9-2.7-- 1.3-1.8--0.9-1 5722190.200.30 5.8-6.80.20-0.400.02----5820240.500.50 3.8-4.90.30-0.9 1.2-1.80.10--5921240.200.30 3.8-4.90.30-0.9 1.2-1.80.10--603A210.60.70.20 1.0-1.60.05----6130030.60.70.05-0.20 1.0-1.5------6231030.500.70.100.9-1.50.300.10--6330040.300.700.25 1.0-1.50.8-1.3----6430050.60.70.30 1.0-1.50.20-0.60.10--6531050.60.70.300.30-0.80.20-0.80.20--664A01 4.5-6.00.60.20--------674A1111.5-13.5 1.00.50-1.30.200.8-1.30.100.50-684A13 6.8-8.20.50Cu+Zn:0.150.500.05----694A1711.0-12.50.50Cu+Zn:0.150.500.05----7040049.0-10.50.80.250.10 1.0-2.0----71403211.0-13.5 1.00.50-1.3--0.8-1.30.100.50-724043 4.5-6.00.80.300.050.05----734043A 4.5-6.00.60.300.150.20----74404711.0-13.00.80.300.150.10----754047A11.0-13.00.60.300.150.10----765A01Si+Fe:0.400.100.30-0.7 6.0-7.00.10-0.20--或775A020.400.400.10Cr:0.15 2.0-2.8-----0.40785A030.50-0.80.500.100.30-0.6 3.2-3.8----795A050.500.500.100.30-0.6 4.8-5.5----805B050.400.400.200.20-0.6 4.7-5.7----815A060.400.400.100.50-0.8 5.8-6.8----825B060.400.400.100.50-0.8 5.8-6.8----835A120.300.300.050.40-0.88.3-9.6--0.1845A130.300.300.050.40-0.89.2-10.5--0.1 855A30Si+Fe:0.400.100.50-1.0 4.7-5.50.05-0.20--865A330.350.350.100.10 6.0-7.5----875A410.400.400.100.30-0.6 6.0-7.0----885A430.400.400.100.15-0.400.6-1.4----895A660.0050.010.005-- 1.5-2.0----9050050.300.70.200.200.50-1.10.10--9150190.400.500.100.10-0.6 4.5-5.60.20--9250500.400.70.200.10 1.1-1.80.10--9352510.400.500.150.10-0.50 1.7-2.40.15--9450520.250.400.100.10 2.2-2.80.15-0.35--9551540.250.400.100.10 3.1-3.90.15-0.35--965154A0.500.500.100.50 3.1-3.90.25--9754540.250.400.100.50-1.0 2.4-3.00.05-0.20--9855540.250.400.100.50-1.0 2.4-3.00.05-0.20--9957540.400.400.100.50 2.6-3.60.30--10050560.300.400.100.05-0.20 4.5-5.60.05-0.20--10153560.250.400.100.05-0.20 4.5-5.50.05-0.20--10254560.250.400.100.50-1.0 4.7-5.50.05-0.20--10350820.200.350.150.15 4.0-5.00.15--10451820.200.350.150.20-0.50 4.0-5.00.10--10550830.400.400.100.40-1.0 4.0-4.90.05-0.25--10750860.400.500.100.20-0.7 3.5-4.50.05-0.25--或1086A020.50-1.20.500.20-0.6Cr:0.150.45-0.9-----0.351096B020.7-1.10.400.10-0.400.10-0.300.40-0.8----1106A510.50-0.70.500.15-0.35--0.45-0.6----11161010.30-0.70.500.100.030.35-0.80.03--1126101A0.30-0.70.400.05--0.40-0.9----11360050.6-0.90.350.100.100.40-0.60.10--1146005A0.50-0.90.350.300.500.40-0.70.30--11563510.7-1.30.500.100.40-0.80.40-0.8----11660600.30-0.60.10-0.300.100.100.35-0.60.05--11760610.40-0.80.70.15-0.400.150.8-1.20.04-0.35--11860630.20-0.60.350.100.100.45-0.90.10--1196063A0.30-0.60.15-0.350.100.150.6-0.90.05--1206070 1.0-1.70.500.15-0.400.40-1.00.50-1.20.10--12161810.8-1.20.450.100.150.6-1.00.10--12260820.7-1.30.500.100.40-1.00.6-1.20.25--1237A010.300.300.10--------1247A030.200.20 1.8-2.40.10 1.2-1.60.05--专业知识整理分享1267A050.250.250.200.15-0.40 1.1-1.70.05-0.15--1277A090.500.50 1.2-2.00.15 2.0-3.00.16-0.30--1287A100.300.300.5-1.00.20-0.35 3.0-4.00.10-0.20--1297A150.500.500.5-1.00.10-0.40 2.4-3.00.10-0.30--1307A190.300.400.08-0.300.30-0.50 1.3-1.90.10-0.20--1317A310.300.600.10-0.400.20-0.40 2.5-3.30.10-0.20--1327A330.250.300.25-0.550.05 2.2-2.70.10-0.20--1337A520.250.300.05-0.200.20-0.50 2.0-2.80.15-0.25--13470030.300.350.200.300.50-1.00.20--13570050.350.400.100.20-0.7 1.0-1.80.06-0.20--13670200.350.400.200.05-0.50 1.0-1.40.10-0.35--13770220.500.500.50-1.00.10-0.40 2.6-3.70.10-0.30--13870500.120.15 2.0-2.60.10 1.9-2.60.04--13970750.400.50 1.2-2.00.30 2.1-2.90.18-0.28--14074750.100.12 1.2-1.90.06 1.9-2.60.18-0.25--1418A060.550.500.100.100.10----14280110.50-0.90.6-1.00.100.200.050.05--14380900.200.30 1.0-1.60.100.6-1.30.10--专业知识整理分享。

压铸件质量的好坏跟选用的原材料有关系，想要压铸出优质的压铸件的前提条件是得选优质的原材料。

1. 硅（Si）-压铸铝合金元素硅是大多数压铸铝合金的主要元素。

它能改善合金的铸造性能，一般含量在9.6%-12%，含硅量超过12%时，硅与铝形成过共晶体，而铜、铁等杂质又多时，即出现游离硅的硬质点，使得切削加工困难，高硅铝合金对铸件坩埚的熔蚀作用严重。

硅与铝能组成固溶体。

在577℃时，硅在铝中的溶解度为1.65％，室温时为0.2％、含硅量至11.7％时，硅与铝形成共晶体。

提高合金的高温流动性、提高耐磨性、减少热裂倾向及收缩率。

二元铝基合金有高的耐蚀性。

当合金中含硅量超过共晶成分，而铜、铁等杂质又多时，即出现游离硅的硬质点，使切削加工困难，高硅铝合金对铸件坩埚的熔蚀作用严重。

2. 铜（Cu）--压铸铝合金元素铜和铝组成固溶体，当温度在548℃时，铜在铝中的溶解度应为5.65％，室温时降至0.1％左右，合金中铜含量通常在1.5% ~3.5%，增加含铜量，能提高合金的流动性，抗拉强度和硬度，但降低了耐蚀性和塑性，热裂倾向增大。

3. 镁（Mg）--压铸铝合金元素在高硅铝合金中加入少量（约0.2～0.3％）的镁，可提高强度和屈服极限，提高了合金的切削加工性。

含镁8％的铝合金具有优良的耐蚀性，当含镁量过高，铸造性能变差，在高温下的强度和塑性都低，冷却时收缩大，故易产生热裂和形成疏松。

4. 锌（Zn）--压铸铝合金元素锌在铝合金中能提高流动性，提高铸造性能，提高抗拉强度，但热裂倾向增大，抗蚀性降低，一般要小于1.2%。

至于含锌量很高的ZL401铝合金却具有较好的铸造性能和机械性能，切削加工也比较好。

5. 铁（Fe）--压铸铝合金元素在所有铝合金中都含有害杂质。

因铝合金中含铁量太高时，铁以FeAl3、Fe2Al7 和Al－Si－Fe的片状或针状组织存在于合金中，降低机械性能，这种组织还会使合金的流动性减低，热裂性增大，但由于铝合金对模具的粘附作用十分强烈，当铁含量在0.6％以下时尤为强烈。

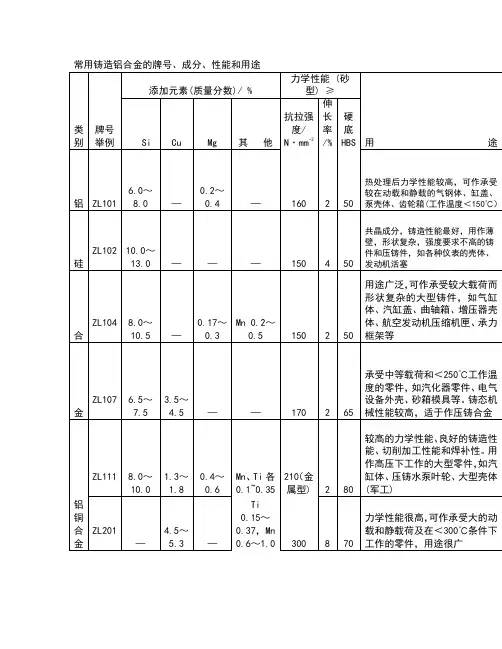

铸造铝合金的性能定性分析第一节、铸造Al-Si合金的性能第二节、铸造Al-Cu合金性能一，物理性能部分铸造铝合金物理性能如下表所示合金代号密度ρ/g·cm-3熔化温度范围/℃20～100℃时平均线膨胀系数α/μm·(m·K)-1100℃时比热容с/J·(kg·K)-125℃时热导率λ/W·(m·K)-120℃时电导率κ(%IACS)20℃时电阻率ρ/nΩ·m铝合金性能性能特点(物理、化学、力学和工艺性能)ZAlSi7Mg （ZL101）是Al-Si-Mg系铸造铝合金，可热处理强化，具有自然时效能力，强度较高，塑性较好。

该合金的铸造性能优良，流动性好，线收缩小，热裂倾向低，气密性高，但稍有产生气孔和缩孔的倾向。

耐腐蚀性高，焊接性能好，切削加工性一般。

ZAlSi12 （ZL102）是Al-Si系共晶型铸造铝合金，不可热处理强化。

该合金的铸造性能优良，无热裂及疏松倾向，气密性较高。

密度小，耐腐蚀性好，可在受大气，海水腐蚀的环境中使用，可承受工业气氛的环境中的浓硝、过氧化氢等得腐蚀作用；焊接性能好。

但该合金的力学性能低，耐热性和切削加工性差。

ZAlSi9Mg （ZL104）为Al-Si系铸造铝合金，可热处理强化，其强度高于ZL101,ZL102等合金。

该合金的铸造性能好，无热裂倾向，气密性高，线收缩小；形成针孔的倾向较大，熔炼工艺复杂。

耐腐蚀性好，切削加工性能和焊接性能一般。

ZAlSi5Cu 1Mg（ZL105）为Al-Si-Cu-Mg系铸造铝合金，经热处理强化后具有较高强度，其高温力学性能优于ZL101和ZL104等铸造铝合金。

优于合金中铜的存在，塑性和耐腐蚀性降低。

该合金具有良好的铸造性能和较高的气密性，切削加工性和焊接性均良好，耐腐蚀性一般。

ZAlSi7Cu 4（ZL107）为Al-Si-Cu系铸造铝合金，可热处理强化。
