10分钟了解什么是OTN

Special Technology专题技术DCW91数字通信世界2020.061 O TN 的概念与原理1.1 O TN 的概念OTN 的全称为光传输网技术，当前被称作新一代“数字光传输体系”。

该网络是通过一系列的国际标准，将电域和光域中的信号模式相结合，实现了信号传输标准的统一。

从电域来看，OTN 技术不但延续了电层开销、调度上的优势，还扩大了更宽的传输带宽，同时，通过异步映射，可实现透明传输业务，还具备带外、多域网络连接等能力。

从光域来看，ONT 技术提高了对客户端信号的监控能力，将光域划分成光信道、光复用和光传送三个段层，还提供了波分复用系统的物理接口。

1.2 O TN 技术的发展历程光传送技术已经过数十年的发展，一般可以有三个发展阶段：第一代光网络主要是SDH 技术，SDH 网络技术以电层为基础，需要通过光转换才能完成节点业务，在节点处完成分插复用、交叉互换等，光信号只有在再生段终端才存在。

可见，这条的网络条件下，该技术始终受限于电层限制，无法充分的发挥出光纤的有效带宽。

第二代光网络是光波分复用（WDM ）技术，该技术是通过在同一根光纤中，传输多个不同波长的光载波信号，其中，每个光载波信号中，由可以承载若干的数字或模拟信号。

这一代技术也被称为全光网技术。

WDM 技术的利用极大的提高了光缆的传输性能以及利用率。

第三代光网络就是OTN 技术。

ITU-T 在2003年完成制定了OTN 的系列标准。

2007年，我国发布了第一款OTN 设备，此后，OTN 技术在我国取得迅猛的发展，包括行业标准的制定、设备的研发都处于领先地位。

1.3 O TN 技术的原理OTN 思想源自SDH 技术体制，因为SDH 技术具有映射、复用、交叉连接、前向纠错等显著优点，所以，在容量更大的WDM 系统中将SDH 的可运营、可管理能力应用于其中，必然会发挥出更大的技术优势。

OTN 的光信号通常用由中心波长来描述。

而光信号的处理能够针对单波长，也能够针对一组波分复用组。

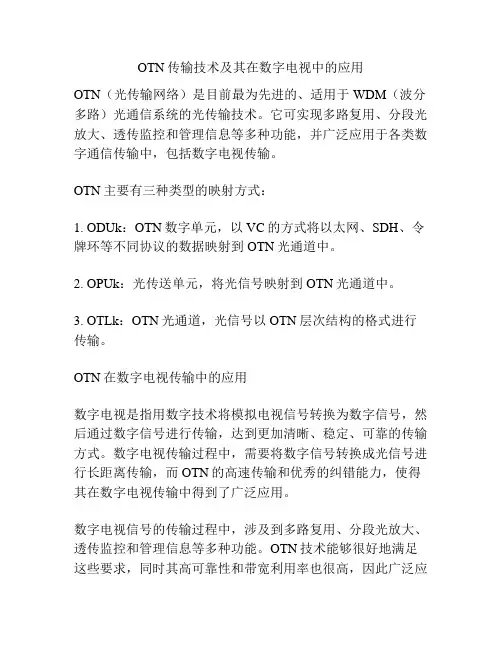

OTN传输技术及其在数字电视中的应用
OTN（光传输网络）是目前最为先进的、适用于WDM（波分多路）光通信系统的光传输技术。

它可实现多路复用、分段光放大、透传监控和管理信息等多种功能，并广泛应用于各类数字通信传输中，包括数字电视传输。

OTN主要有三种类型的映射方式：
1. ODUk：OTN数字单元，以VC的方式将以太网、SDH、令牌环等不同协议的数据映射到OTN光通道中。

2. OPUk：光传送单元，将光信号映射到OTN光通道中。

3. OTLk：OTN光通道，光信号以OTN层次结构的格式进行传输。

OTN在数字电视传输中的应用
数字电视是指用数字技术将模拟电视信号转换为数字信号，然后通过数字信号进行传输，达到更加清晰、稳定、可靠的传输方式。

数字电视传输过程中，需要将数字信号转换成光信号进行长距离传输，而OTN的高速传输和优秀的纠错能力，使得其在数字电视传输中得到了广泛应用。

数字电视信号的传输过程中，涉及到多路复用、分段光放大、透传监控和管理信息等多种功能。

OTN技术能够很好地满足这些要求，同时其高可靠性和带宽利用率也很高，因此广泛应
用于现代数字电视传输网络中。

在数字电视传输中，尤其是高清数字电视传输中，使用OTN 可以大幅提升信号传输的可靠性和稳定性，可以避免传输过程中的信号失真，同时还能够增加对数字信号的保护和监测。

这些优点使得OTN技术在数字电视传输中得到了广泛的应用。

总之，OTN技术在数字电视传输中的应用具有良好的优势，为数字电视的稳定传输提供了关键支持。

未来，随着数字电视技术的不断发展，OTN技术也将不断进化，为数字电视传输提供更高效、更可靠、更具创新性的技术支持。

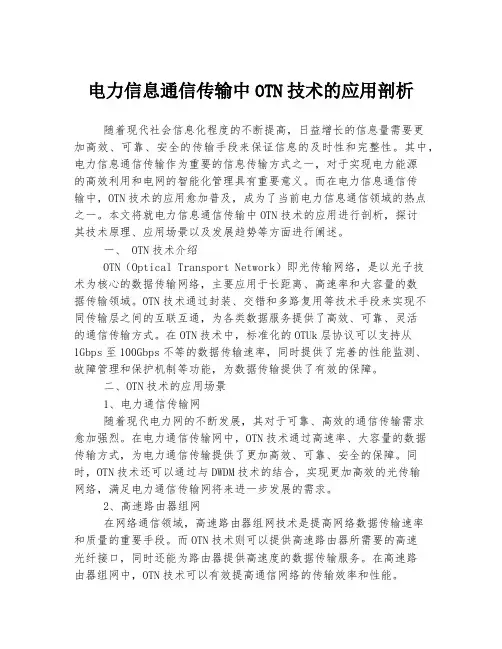

电力信息通信传输中OTN技术的应用剖析随着现代社会信息化程度的不断提高，日益增长的信息量需要更加高效、可靠、安全的传输手段来保证信息的及时性和完整性。

其中，电力信息通信传输作为重要的信息传输方式之一，对于实现电力能源的高效利用和电网的智能化管理具有重要意义。

而在电力信息通信传输中，OTN技术的应用愈加普及，成为了当前电力信息通信领域的热点之一。

本文将就电力信息通信传输中OTN技术的应用进行剖析，探讨其技术原理、应用场景以及发展趋势等方面进行阐述。

一、 OTN技术介绍OTN（Optical Transport Network）即光传输网络，是以光子技术为核心的数据传输网络，主要应用于长距离、高速率和大容量的数据传输领域。

OTN技术通过封装、交错和多路复用等技术手段来实现不同传输层之间的互联互通，为各类数据服务提供了高效、可靠、灵活的通信传输方式。

在OTN技术中，标准化的OTUk层协议可以支持从1Gbps至100Gbps不等的数据传输速率，同时提供了完善的性能监测、故障管理和保护机制等功能，为数据传输提供了有效的保障。

二、OTN技术的应用场景1、电力通信传输网随着现代电力网的不断发展，其对于可靠、高效的通信传输需求愈加强烈。

在电力通信传输网中，OTN技术通过高速率、大容量的数据传输方式，为电力通信传输提供了更加高效、可靠、安全的保障。

同时，OTN技术还可以通过与DWDM技术的结合，实现更加高效的光传输网络，满足电力通信传输网将来进一步发展的需求。

2、高速路由器组网在网络通信领域，高速路由器组网技术是提高网络数据传输速率和质量的重要手段。

而OTN技术则可以提供高速路由器所需要的高速光纤接口，同时还能为路由器提供高速度的数据传输服务。

在高速路由器组网中，OTN技术可以有效提高通信网络的传输效率和性能。

3、互联网数据中心随着互联网的快速发展，数据中心的规模和容量不断扩大，需要更加高效、快速、可靠的数据传输方式来支持其业务需求。

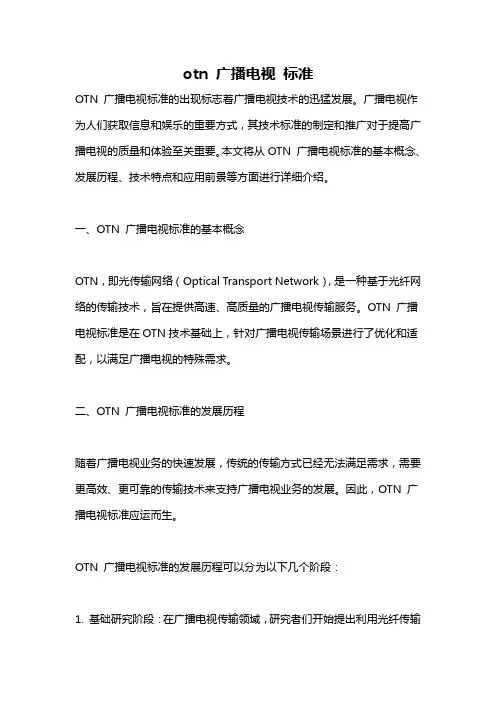

otn 广播电视标准OTN 广播电视标准的出现标志着广播电视技术的迅猛发展。

广播电视作为人们获取信息和娱乐的重要方式，其技术标准的制定和推广对于提高广播电视的质量和体验至关重要。

本文将从OTN 广播电视标准的基本概念、发展历程、技术特点和应用前景等方面进行详细介绍。

一、OTN 广播电视标准的基本概念OTN，即光传输网络（Optical Transport Network），是一种基于光纤网络的传输技术，旨在提供高速、高质量的广播电视传输服务。

OTN 广播电视标准是在OTN技术基础上，针对广播电视传输场景进行了优化和适配，以满足广播电视的特殊需求。

二、OTN 广播电视标准的发展历程随着广播电视业务的快速发展，传统的传输方式已经无法满足需求，需要更高效、更可靠的传输技术来支持广播电视业务的发展。

因此，OTN 广播电视标准应运而生。

OTN 广播电视标准的发展历程可以分为以下几个阶段：1. 基础研究阶段：在广播电视传输领域，研究者们开始提出利用光纤传输技术来解决传统广播电视传输中的瓶颈问题。

2. 技术标准制定阶段：OTN 广播电视标准制定委员会组织了一系列的标准制定工作，包括传输速率、接口协议等方面的标准制定。

3. 技术优化阶段：通过对OTN技术在广播电视领域的应用实践和优化，不断提高传输效率和传输质量。

4. 推广应用阶段：OTN 广播电视标准开始逐渐推广到各个广播电视运营商和机构中，成为广播电视传输的主要技术标准之一。

三、OTN 广播电视标准的技术特点OTN 广播电视标准具有以下几个主要技术特点：1. 高速传输：OTN 广播电视标准采用光纤传输技术，传输速率远高于传统的电信网传输，可实现高清、超高清等多种视频格式的传输。

2. 低延迟：OTN 广播电视标准采用先进的传输技术，降低传输时延，提高用户观看体验。

3. 多业务支持：OTN 广播电视标准具备多种接口和协议，可同时传输多路广播电视信号和其他数据业务。

OTN技术及华为OTN设备简介城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN 设备OptiX OSN 8800和OptiX OSN 6800。

本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。

一、OTN技术光传送网OTN（Optical Transport Network）是由ITU-T G.872、G.798、G.709 等建议定义的一种全新的光传送技术体制，它包括光层和电层的完整体系结构，对于各层网络都有相应的管理监控机制和网络生存性机制。

OTN 的思想来源于SDH/SONET 技术体制（例如映射、复用、交叉连接、嵌入式开销、保护、FEC 等），把SDH/SONET 的可运营可管理能力应用到WDM 系统中，同时具备了SDH/SONET 灵活可靠和WDM 容量大的优势。

除了在 DWDM 网络中进一步增强对 SONET/SDH 操作、管理、维护和供应 (OAM&P) 功能的支持外，OTN核心协议ITU G.709 协议（基于 ITU G.872）主要对以下三方面进行了定义。

首先，它定义了 OTN 的光传输体系；其次，它定义了 OTN 的开销功能以支持多波长光网络；第三，它定义了用于映射客户端信号的 OTN 的帧结构、比特率和格式。

OTN技术是在目前全光组网的一些关键技术(如光缓存、光定时再生、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送网组网技术。

OTN在子网内部通过ROADM进行全光处理而在子网边界通过电交叉矩阵进行光电混合处理，但目标依然是全光组网，也可认为现在的OTN阶段是全光网络的过渡阶段。

1.OTN网络结构按照OTN技术的网络分层，可分为光通道层、光复用段层和光传送段层三个层面。

另外，为了解决客户信号的数字监视问题，光通道层又分为光通路净荷单元（OPU）、光通道数据单元(ODUk) 和光通道传送单元(OTUk)三个子层，类似于SDH技术的段层和通道层。

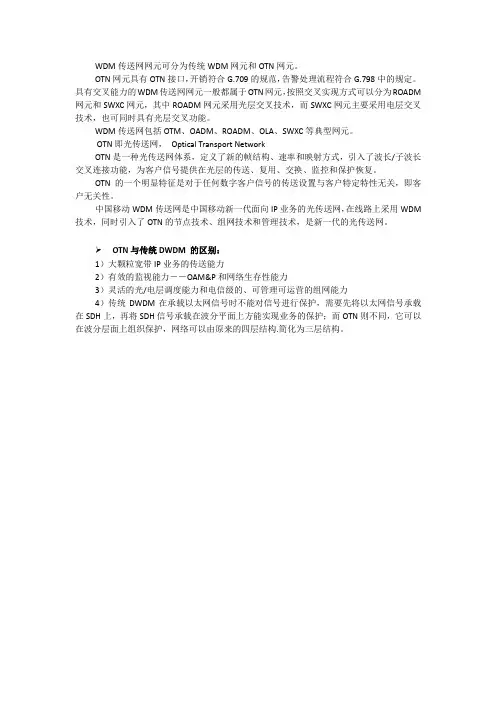

WDM传送网网元可分为传统WDM网元和OTN网元。

OTN网元具有OTN接口，开销符合G.709的规范，告警处理流程符合G.798中的规定。

具有交叉能力的WDM传送网网元一般都属于OTN网元，按照交叉实现方式可以分为ROADM 网元和SWXC网元，其中ROADM网元采用光层交叉技术，而SWXC网元主要采用电层交叉技术，也可同时具有光层交叉功能。

WDM传送网包括OTM、OADM、ROADM、OLA、SWXC等典型网元。

OTN即光传送网，Optical Transport Network
OTN是一种光传送网体系，定义了新的帧结构、速率和映射方式，引入了波长/子波长交叉连接功能，为客户信号提供在光层的传送、复用、交换、监控和保护恢复。

OTN的一个明显特征是对于任何数字客户信号的传送设置与客户特定特性无关，即客户无关性。

中国移动WDM传送网是中国移动新一代面向IP业务的光传送网，在线路上采用WDM 技术，同时引入了OTN的节点技术、组网技术和管理技术，是新一代的光传送网。

OTN与传统DWDM 的区别：
1）大颗粒宽带IP业务的传送能力
2）有效的监视能力－－OAM&P和网络生存性能力
3）灵活的光/电层调度能力和电信级的、可管理可运营的组网能力
4）传统DWDM在承载以太网信号时不能对信号进行保护，需要先将以太网信号承载在SDH上，再将SDH信号承载在波分平面上方能实现业务的保护；而OTN则不同，它可以在波分层面上组织保护，网络可以由原来的四层结构.简化为三层结构。

OTN技术在电力信息通信传输中的应用随着电力行业技术的不断发展和电力智能化建设的高速推进，电力信息通信传输的需求也越来越高。

而光传输网络技术（OTN）由于其高速、大容量、低延迟、安全可靠等优势，被广泛应用于电力信息通信传输领域。

一、 OTN技术的基本概念OTN，全称Optical Transport Network，即光传输网络。

它是一种光纤通信系统，用于在不同网络层之间传输用户数据，是一种透明传输技术，亦称为透明光网络。

它的主要功能是把由多个源产生的不同形式数据流，按照不同网络协议进行打包、交换和传输，从而实现数据的高速传输。

OTN技术是现代通信领域中最为先进的传输技术之一，具有以下几个特点：1.光纤传输速度较快；2.过错自动纠正和维护；3.低延迟，传输距离远；4.信号质量高，可靠性强1. 电力数据中心建设电力数据中心关键是大数据处理和云计算技术，要求高速、高容量、稳定性强。

OTN技术的高速传输和低延迟的特点，可以实现数据中心之间的快速连接和数据高速传输。

2. 电力智能化建设电力信息化建设是电力智能化发展的重要支撑，通过OTN技术实现电力智能化建设中的数据采集和数据传输，可以有效提高电力监控、管理、调度、维护等的效率。

3. 电力通信网建设电力通信网是电力信息交换的重要通信网络，而OTN技术可以实现通信网的高速传输和高容量传输，从而有效解决电力通信网络中的瓶颈问题，提高通信网络的质量和效率。

4. 高速数据备份传统数据备份技术，由于数据量巨大和传输速度较慢，备份时间长，备份效果不稳定。

而OTN技术的高速传输和大容量备份，可以实现数据的快速备份和应急恢复，提高数据备份的效率和可靠性。

三、结论OTN技术在电力信息通信传输中，具有高速、大容量、低延迟、安全可靠的特点，因此，在电力信息化建设中，OTN技术也被广泛应用。

未来，随着电力智能化建设和大数据时代的到来，OTN技术的应用前景将更加广阔。

第一部分：OTN 技术简介1. OTN 技术是什么？在今天的通信网络中，OTN（光传输网络）技术被广泛应用。

OTN技术是一种基于光纤传输的网络技术，它采用分组交换和时分复用技术，能够实现高速、高效率的光纤传输。

OTN 技术的出现，使得光纤传输网络能够更好地满足日益增长的数据传输需求。

2. OTN 技术的特点a. 高容量：OTN 技术能够实现高容量的光纤传输，可以满足大规模数据传输的需求。

b. 灵活性：OTN 技术支持多种数据传输格式，能够适应不同的应用场景。

c. 可靠性：OTN 技术具有良好的容错能力和恢复能力，能够保证网络的稳定运行。

3. OTN 技术的应用目前，OTN 技术被广泛应用于各种通信网络中，包括运营商网络、企业网络、数据中心网络等。

在这些网络中，OTN 技术能够提供高速、高效率的数据传输服务，满足各种应用的需求。

1. OTN 的基本功能单元OTN 技术包括多种功能单元，其中最重要的包括光传输单元（OTU）、交叉连接单元（ODU）、捆绑封装单元（OPU）等。

2. 光传输单元（OTU）a. 光传输单元是 OTN 中最基本的功能单元，它负责光信号的传输和调度。

在光传输过程中，光传输单元能够实现波长转换、光功率调整等功能，保证光信号的稳定传输。

b. 光传输单元还能够提供良好的异步时钟传输能力，适应不同速率和协议的数据传输需求。

3. 交叉连接单元（ODU）a. 交叉连接单元是 OTN 中用于数据交换和转发的功能单元，它负责将不同数据流按照设定的交叉连接方式进行交换和复用。

b. 交叉连接单元还可以实现分组重组、差错检测等功能，保证数据的准确传输。

4. 捆绑封装单元（OPU）a. 捆绑封装单元是 OTN 中用于光信号封装和解封装的功能单元，它能够将不同速率的数据信号整合到光信号中进行传输。

b. 捆绑封装单元还能够提供灵活的帧结构和帧头处理能力，适应不同数据格式和速率的传输需求。

OTN 技术作为一种高效、可靠的光纤传输技术，具有重要的应用和发展前景。

OTN个人理解：1、概念：OTN（Optical Transport Network），光传送网络，是由一组通过光纤链路连接在一起的光网元组成的网络，能够提供基于光通道的客户信号的传送、复用、路由、管理、监控以及保护（可生存性）。

OTN的一个明显特征是对于任何数字客户信号的传送设置与客户特定特性无关，即客户无关性。

2、与传统SDH和SONET设备相比，OTN具有以下优势：1）大颗粒的带宽复用、交叉和配置2）多种客户信号封装和透明传输3）异步映射消除了全网同步的限制，更强的FEC纠错能力，简化系统设计，降低组网成本3、OTN层次结构及接口：OPUk:光通道净荷单元kOPUk（k＝1－3）由客户信息和与适配功能相关联的开销字节组成，包括客户信号与OPUk净负荷速率适配开销字节和支持客户传输的OPUk字节ODUk:光通道数据单元k支持OPUk的信息结构，由ODUk开销和OPUk组成，它支持嵌套的串联连接监视，嵌套层数从0－6层OTUk:完全标准化的光通道传送单元k支持ODUk经由一个或多个光通路连接的信息结构，包括ODUk，OTUk的前象纠错部分和OTUk的开销部分。

KV代表使用AFEC功能OTUkV:功能标准化的光通道传送单元kOCh:完整功能的光通道光通道层特征信息由信息净负荷和光通道开销信息组成，对于OTN，光通道信息净负荷就是OTUk，光通道开销信息是非通道相关信息OChr:简化功能的光通道是简化功能的OCH,没有传送光层开销OMS:光复用段OCh被调制到光通道载波OCC（Optical Channel Carrier）上以后，n个OCC进行波分复用，合入OMS开销后，构成OMSn接口OTS:光传输段OPS:光物理段OTM:光传送模块4、OTN路径相关概念：●OTS trail：光传送段路径●OMS trail：光复用段路径●OCH trail：光通道层路径●OTUk trail：●OSC trail：光监控通道路径:OSC路径有别于其他6种路径，与业务无关，只与监控信道相关。

OTN基本原理详解OTN（光传送网络）是一种高速、大容量、高可靠性的光纤传输技术，被广泛应用于长距离、大容量的通信网络中。

OTN基本原理包括光传输技术、数字光网络技术、时分复用和波分复用技术等方面。

首先，光传输技术是OTN基本原理的核心。

光传输技术利用光纤作为传输介质，将数据以光信号的形式传输，具有高速、大容量、低损耗等优点。

光纤传输的基本原理是利用光的全反射性质，在光纤内部折射和反射，将光信号在光纤中传输。

光传输技术的关键在于保持光信号的质量和传输距离。

其次，数字光网络技术是实现OTN的基本原理之一、数字光网络技术利用数字信号代替传统的模拟信号，提供更高的传输速度和更好的信号品质。

数字光网络技术采用复用和分解技术，将多路信号复用在一条光纤上进行传输，同时在接收端进行分解恢复成多路信号。

数字光网络技术可以提高光纤的利用率和传输速度，并降低传输成本。

第三，时分复用是OTN基本原理的关键之一、时分复用技术将多路信号按照时分的方式传输，即将多路信号分时地依次传输。

在发送端，每个信号在不同的时间段传输，接收端通过解复用技术将各个信号分别还原。

时分复用技术可以充分利用通信资源，提高传输效率和容量。

此外，波分复用技术也是OTN基本原理的重要组成部分。

波分复用技术利用光波长的特性，将多路信号通过不同的波长进行复用，从而在同一条光纤上进行传输。

在发送端，各个信号通过不同的波长编码传输，在接收端通过波长解复用技术将各个信号分别还原。

波分复用技术可以实现多路信号的同时传输，大大提高了光纤传输的容量和利用率。

综上所述，OTN基本原理包括光传输技术、数字光网络技术、时分复用和波分复用技术等方面。

通过光传输技术实现高速、大容量的光纤传输，通过数字光网络技术以及时分复用和波分复用技术实现多路信号的复用和分解。

OTN基本原理的应用可以提高光纤传输的利用率和容量，满足大容量通信网络的需求。

otn概念OTN概念及相关内容1. OTN的定义OTN是光传输网络（Optical Transport Network）的简称，是一种光纤传输技术，用于实现高速、大容量的光通信网络。

OTN通过将数据分组、交换、传输和复用来提供可靠的数据传输服务。

2. OTN的基本结构OTN由以下几个核心部分组成： - 光传输层（OpticalTransport Layer）：负责光信号的传输和放大，其中包括光放大器、光纤等设备。

- 数字交叉连接层（Digital Cross-Connect Layer）：负责光信号的交叉连接、复用和解复用。

- 数字信道层（Digital Channel Layer）：负责将数据打包成光信号进行传输。

- 开放网络层（Open Network Layer）：提供与其他网络互联的接口，实现不同网络之间的互通。

3. OTN的特点•高可靠性：OTN采用冗余设计和光信号的光放大技术，使得网络具有较强的抗干扰能力和容错能力。

•高容量：OTN的传输速率可以达到数百Gbps甚至Tbps级别，满足了大容量数据传输的需求。

•透明传输：OTN不关心传输的数据类型，可以透明地传输各种类型的数据，包括语音、视频和数据等。

•灵活性：OTN支持不同类型的接口和网络层协议，能够适应各种不同的应用需求。

•扩展性：OTN可以通过增加光纤和设备来扩展网络容量，提高网络的覆盖范围和能力。

4. OTN的应用领域OTN广泛应用于以下领域： - 电信网络：OTN作为中长距离光纤传输的主要技术，为电信运营商提供高质量的语音、数据和视频传输服务。

- 数据中心：OTN用于数据中心之间的高速数据传输，满足大规模数据传输和处理的需求。

- 广域网：OTN可以实现不同地域的网络互联，提供高速、可靠的广域网传输服务。

- 移动通信：OTN支持移动通信网络的传输需求，满足大规模移动数据传输和无线接入的需求。

以上就是OTN概念及相关内容的简述。
