按照有关规定，凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

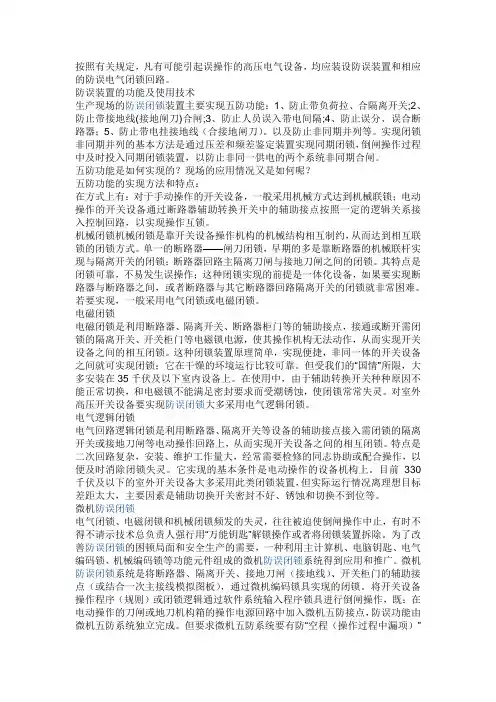

防误装置的功能及使用技术生产现场的防误闭锁装置主要实现五防功能：1、防止带负荷拉、合隔离开关;2、防止带接地线(接地闸刀)合闸;3、防止人员误入带电间隔;4、防止误分、误合断路器；5、防止带电挂接地线（合接地闸刀）。

以及防止非同期并列等。

实现闭锁非同期并列的基本方法是通过压差和频差鉴定装置实现同期闭锁，倒闸操作过程中及时投入同期闭锁装置，以防止非同一供电的两个系统非同期合闸。

五防功能是如何实现的？现场的应用情况又是如何呢？五防功能的实现方法和特点：在方式上有：对于手动操作的开关设备，一般采用机械方式达到机械联锁；电动操作的开关设备通过断路器辅助转换开关中的辅助接点按照一定的逻辑关系接入控制回路，以实现操作互锁。

机械闭锁机械闭锁是靠开关设备操作机构的机械结构相互制约，从而达到相互联锁的闭锁方式。

单一的断路器——闸刀闭锁，早期的多是靠断路器的机械联杆实现与隔离开关的闭锁；断路器回路主隔离刀闸与接地刀闸之间的闭锁。

其特点是闭锁可靠，不易发生误操作；这种闭锁实现的前提是一体化设备，如果要实现断路器与断路器之间，或者断路器与其它断路器回路隔离开关的闭锁就非常困难。

若要实现，一般采用电气闭锁或电磁闭锁。

电磁闭锁电磁闭锁是利用断路器、隔离开关、断路器柜门等的辅助接点，接通或断开需闭锁的隔离开关、开关柜门等电磁锁电源，使其操作机构无法动作，从而实现开关设备之间的相互闭锁。

这种闭锁装置原理简单，实现便捷，非同一体的开关设备之间就可实现闭锁；它在干燥的环境运行比较可靠。

但受我们的“国情”所限，大多安装在35千伏及以下室内设备上。

在使用中，由于辅助转换开关种种原因不能正常切换，和电磁锁不能满足密封要求而受潮锈蚀，使闭锁常常失灵。

对室外高压开关设备要实现防误闭锁大多采用电气逻辑闭锁。

电气逻辑闭锁电气回路逻辑闭锁是利用断路器、隔离开关等设备的辅助接点接入需闭锁的隔离开关或接地刀闸等电动操作回路上，从而实现开关设备之间的相互闭锁。

电气“五防”学习资料2010年9月电气操作必须严格执行的“五防”：1、防止误拉、合开关2、防止误入带电间隔3、防止带负荷拉、合刀闸4、防止带地刀或接地线合开关5、防止带电挂接地线或合接地刀闸开关、刀闸防误闭锁装置一. 400V低压开关防误闭锁1. 400V低压开关均装有限位开关，只有开关在工作位置或试验位置才能对开关进行分、合闸；此限位还能防止带负荷拉开关，在动、静触头拉弧前先将开关通过机械部分跳掉。

2. 400V低压开关装有闭锁电磁铁，当其失去直流操作电压后机构不进行合闸操作。

二. 6KV开关防误闭锁（一）闭锁装置介绍1．6KV开关均为真空断路器，采用金属封闭开关，该开关处在锁定后的试验位置或工作位置时，才能对开关进行分、合闸操作。

2．只有接地刀在分闸位置时，开关才能从试验位置摇至工作位置或从工作位置摇至试验位置。

3．只有当开关处在试验位置或移出柜门外后，后下门（电缆室内）关好后，才能对接地刀闸进行操作。

4．后下门只有在接地刀闸处在合闸位置时才能开启。

必要时，可利用紧急解锁装置开启后下门，但要取得值长的同意，要密切注意间隔内是否带电。

5．开关在工作位置时，二次插头被锁定不能拔出。

（二）“五防”措施1. 防止带电合地刀(W2)地刀在分位，开关在运行状态，通过开关本体挡板与地刀连杆上一挡板闭锁，无法进行地刀操作。

(W3)地刀在分位，开关在运行状态，通过地刀闭锁挡板，地刀操作把手在开关处于运行状态时，无法放入地刀操作孔进行地刀操作。

2. 防止误入带电间隔(W2) 开关后柜门通过闭锁舌片扣住后柜门，使后柜门无法打开，且地刀闭锁舌片已进行加长处理。

(W3)地刀分开后，开关下柜门通过闭锁舌板卡住，使下柜门无法打开。

3. 防止带地刀送电地刀合上后，开关通过开关柜中间闭锁舌片挡住手车滚轮，无法摇至工作位置。

4. 防止带负荷拉合刀闸（1）开关未到试验位置或工作位置时，开关联锁弯板扣住合闸弯板上的销，使开关无法合闸，同时通过行程开关切断合闸回路，防止开关处于合闸状态，推进负荷区。

电气五防是什么？电气五防的详细资料讲解电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。

电气“五防”是什么？根据《国家电网公司防止电气误操作安全管理规定》电气五防内容具体如下：1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电隔室。

（只有隔室不带电时，才能开门进入隔室）电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。

如何实现“五防”？1、防止误入带电间隔工作小车摇到“隔离/实验”位置以后，接地的金属隔板，自动落下遮住带电的静触头部分，防止进入柜体检修的人员接触带电部分。

开关接地闸刀合上以后，后柜门的机械连锁才允许打开柜门。

2、防止带负荷分合一、二次触头当接触器处于合闸状态时，与接触器连动的机械连锁挡板推进机构上的连杆使推进机构螺旋无法转动，通过这种设计，在带负荷时，不能够分合一、二次触头。

3、防止带电挂地线当小车进入工作位置时，推进机械的挡板抵住接地开关合闸机构的帘板装置，使帘板无法。

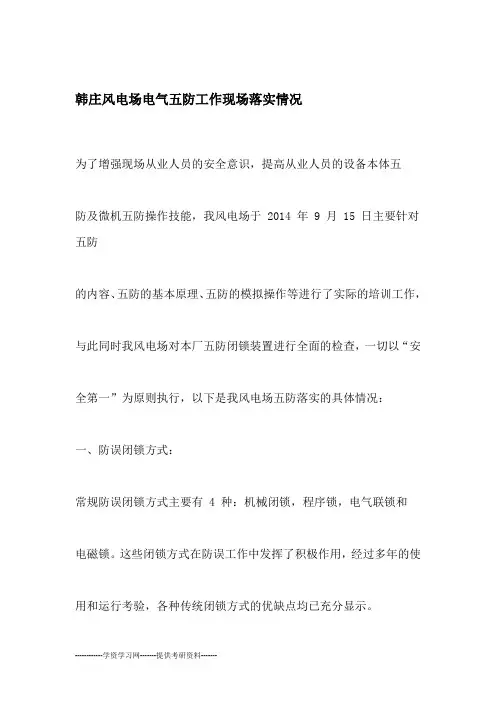

韩庄风电场电气五防工作现场落实情况为了增强现场从业人员的安全意识，提高从业人员的设备本体五防及微机五防操作技能，我风电场于2014年9月15日主要针对五防的内容、五防的基本原理、五防的模拟操作等进行了实际的培训工作，与此同时我风电场对本厂五防闭锁装置进行全面的检查，一切以“安全第一”为原则执行，以下是我风电场五防落实的具体情况：一、防误闭锁方式：常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。

这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验，各种传统闭锁方式的优缺点均已充分显示。

1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。

机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。

在发生误操作时，可以实现自动闭锁，阻止误操作的进行。

机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。

然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。

对两柜之间或开关柜与柜外配电设备之间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长莫及。

所以在开关柜及户外闸刀上，只能以机械闭锁为主，还需辅以其他闭锁方法，方能达到全部五防要求。

是用钥匙随操作程序传递或置换而)或称机械程序锁(、程序锁2．达到先后开锁操作的要求。

其最大优点是钥匙传递不受距离的限制，所以应用范围较广。

程序锁在操作过程中有钥匙的传递和钥匙数量变化的辅助动作，符合操作票中限定开锁条件的操作顺序的要求，与操作票中规定的行走路线完全一致，所以也容易为操作人员所接受。

3、电气闭锁是通过电磁线圈的电磁机构动作，来实现解锁操作，在防止误入带电间隔的闭锁环节中是不可缺少的闭锁元件。

电气闭锁的优点是操作方便，没有辅助动作，但是在安装使用中也存在以下几个突出问题：①一般来说电磁锁单独使用时，只有解锁功能没有反向闭锁功能。

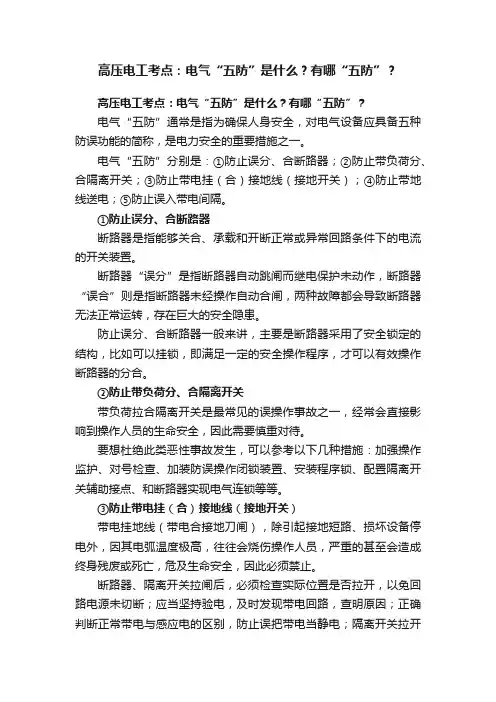

高压电工考点：电气“五防”是什么？有哪“五防”？高压电工考点：电气“五防”是什么？有哪“五防”？电气“五防”通常是指为确保人身安全，对电气设备应具备五种防误功能的简称，是电力安全的重要措施之一。

电气“五防”分别是：①防止误分、合断路器；②防止带负荷分、合隔离开关；③防止带电挂（合）接地线（接地开关）；④防止带地线送电；⑤防止误入带电间隔。

①防止误分、合断路器断路器是指能够关合、承载和开断正常或异常回路条件下的电流的开关装置。

断路器“误分”是指断路器自动跳闸而继电保护未动作，断路器“误合”则是指断路器未经操作自动合闸，两种故障都会导致断路器无法正常运转，存在巨大的安全隐患。

防止误分、合断路器一般来讲，主要是断路器采用了安全锁定的结构，比如可以挂锁，即满足一定的安全操作程序，才可以有效操作断路器的分合。

②防止带负荷分、合隔离开关带负荷拉合隔离开关是最常见的误操作事故之一，经常会直接影响到操作人员的生命安全，因此需要慎重对待。

要想杜绝此类恶性事故发生，可以参考以下几种措施：加强操作监护、对号检查、加装防误操作闭锁装置、安装程序锁、配置隔离开关辅助接点、和断路器实现电气连锁等等。

③防止带电挂（合）接地线（接地开关）带电挂地线（带电合接地刀闸），除引起接地短路、损坏设备停电外，因其电弧温度极高，往往会烧伤操作人员，严重的甚至会造成终身残废或死亡，危及生命安全，因此必须禁止。

断路器、隔离开关拉闸后，必须检查实际位置是否拉开，以免回路电源未切断；应当坚持验电，及时发现带电回路，查明原因；正确判断正常带电与感应电的区别，防止误把带电当静电；隔离开关拉开后，若一侧带电，一侧不带电，应防止将有电一侧的接地刀闸合入，造成短路。

④防止带地线送电防止带地线送电，也就是防止带接地线（接地开关）合断路器（隔离开关），否则会造成接地短路，存在巨大安全隐患。

为防止带地线送电，操作人员应认真执行倒闸操作五项制度，在设备恢复送电前一定要认真检查停电设备，确认安全措施已全部拆除，且具备送电条件后再行送电。
