《冲压模具基础》课程教学大纲课程编号：课程英文译名：课内总学时:72学时学分：4。
5学分课程类别：必修课开课对象：汽车制造与装配技术专业执笔人：编写日期:一、课程性质、目的和任务《冲压模具设计与制造》是汽车制造及汽车整形专业的一门主干专业技术课，它是一门将冲压成形加工原理、冲压设备、冲压工艺、冲模设计与冲模制造有机融合，综合性和实践性较强的课程。
其目的是使学生了解冲压变形规律,认识冲压成形工艺方法，冲压模具结构，冲压模具制造方法与手段，掌握冲压模具设计与计算方法，掌握冲压工艺与模具设计方法，冲压模具制造工艺方法，能进行中等冲压零件的冲压工艺编制,冲模设计与冲模制造工艺编制，并培养学生发现问题、分析问题和解决问题的能力，培养学生逻辑思维能力，为毕业设计及毕业以后从事专业工作打下必要的基础。
二、教学基本要求本课程是冲压模具设计与计算，冲压模具结构,模具制造工艺方法为重点。
学外本课程应达到以下基本要求：1、能应用冲压变形理论,分析中等复杂冲压件变形特点，制定合理冲压工艺规程的能力。
2、协调冲压设备与模具的关系，选择冲压设备的能力。
3、熟悉掌握冲模设计计算方法，具备中等复杂冲模结构选择和设计的能力，所设计的冲模应工作可行、操作方便、便于加工和装配,技术经济性好。
4、具备正确选择冲压模具加工方法，制定中等复杂冲模制造工艺和装配工艺的能力.5、初步具备进行多工位级进模设计和制造的能力。
6、初步具备进行分析和处理试模过程中产生的有关技术问题的能力。

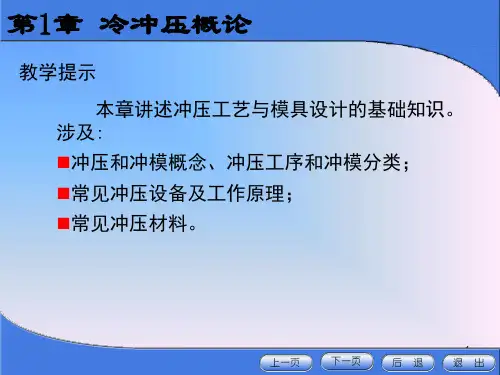

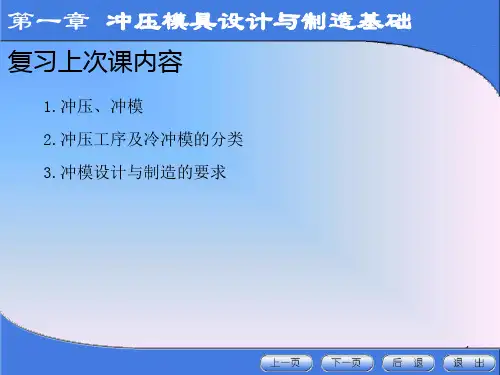

三、教学内容及要求：第1章冲压模具设计与制造基础1.1 冲压成形与模具技术概述掌握冲压与冲模概念;冲压工序的分类；冲模的分类；冲模设计与制造的要求；了解冲压现状与发展方向。
1.2 冲压设备及选用了解常见冲压设备；掌握冲压设备的选用；模具的安装。
1.3 冲压变形理论基础掌握塑性变形的概念；理解塑性力学基础；掌握金属塑性变形的一些基本规律；冲压材料及其冲压成形性能.1.4 模具材料选用掌握冲压对模具材料的要求;冲模材料的选用原则;冲模常见材料及热处理要求。

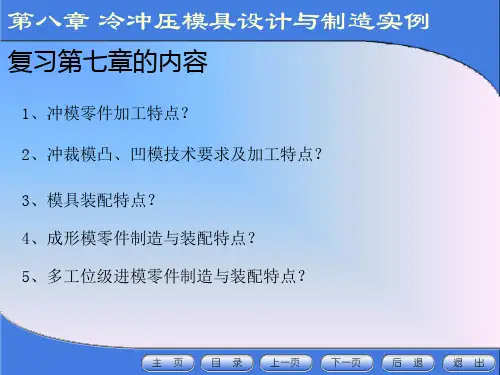

冲压模具设计与制造实例例：图1所示冲裁件，材料为A3，厚度为2mm ，大批量生产。
试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。
零件名称：止动件 生产批量：大批 材料：A3 材料厚度：t=2mm 一、 冲压工艺与模具设计 1.冲压件工艺分析①材料：该冲裁件的材料A3钢是一般碳素钢，具有较好的可冲压性能。
②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，对比适合冲裁。
③尺寸精度：零件图上所有未注公差的尺寸，属自由尺寸，可按IT14级确定工件尺寸的公差。
孔边距12mm的公差为-0.11，属11级精度。
查公差表可得各尺寸公差为：零件外形：65 mm24 mm30 mmR30 mmR2 mm零件内形：10 mm-0.52 0-0.52 0-0.52 0-0.52 0孔心距：37±结论：适合冲裁。
该零件包括落料、冲孔两个工序，能够采纳以下三种工艺方案：①先落料，再冲孔，采纳单工序模生产。
②落料-冲孔复合冲压，采纳复合模生产。
③冲孔-落料连续冲压，采纳级进模生产。
方案①模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。
由于零件结构简单，为提高生产效率，要紧应采纳复合冲裁或级进冲裁方式。
由于孔边距尺寸12 mm有公差要求，为了更好地保证此尺寸精度，最后确定用复合冲裁方式进行生产。
工件尺寸可知，凸凹模壁厚大于最小壁厚，为便于操作，因此复合模结构采纳倒装复合模及弹性卸料和定位钉定位方式。
查?冲压模具设计与制造?表，确定搭边值：两工件间的搭边：a=工件边缘搭边：a1=步距为：条料宽度B=D+2a1=65+2*2.5=70确定后排样图如2所示一个步距内的材料利用率η为：η=A/BS×100%=1550÷〔70×32.2〕×100%=68.8%查板材标准，宜选900mm×1000mm的钢板，每张钢板可剪裁为14张条料〔70mm×1000mm〕，每张条料可冲378个工件，因此η为：η=nA1/LB×100%=378×1550/900×1000×100%=65.1%即每张板材的材料利用率为65.1%⑴冲压力τ××2×450=252.67〔KN〕其中τ按非退火A3钢板计算。
冲压模具设计与制造实例教材
随着现代工业的发展，冲压模具已经成为了一种非常重要的工业制造工具，特别是在汽车、电子、家电等行业中的应用非常广泛。
因此，冲压模具设计与制造的教材也越来越重要，这样才可以培养出更多的高素质冲压模具设计与制造人才。
本文将详细讨论一下《冲压模具设计与制造实例教材》。
该教材包含在冲压模具设计与制造领域涉及到的基础知识、原理、技术、标准等内容。
其中详细讲解了冲压模具的分类、结构、原理以及制造工艺等方面的知识。
同时，该教材还包含了冲压工程中所需的相关数学、物理等理论知识。
特别是在实例方面，该教材也给出了很多的例子以及实用的案例，这些案例可用于模具的设计与制造。
例如，该教材可以展示不同材料的冲压模具设计，以及模具结构的不同设计方法。
此外，该教材还提供了一些可检测的基础数据，如尺寸、材料、工艺的影响等，以帮助学生更好地理解冲压模具的设计和制造过程。
此外，该教材还涉及到了常见的冲压模具故障及解决方法，此包括模具的损坏、加工精度和使用效果等方面。
对于参加冲压模具设计与制造工作的设计师来说，这些教材内容都非常宝贵。
另外，这本教材的还有重要的一点是它是实践性的。
教材包含了很多实例，并且这些实例又是可以实际应用的。
教材还
提供了诸如材料选择、加工及装配、设备列表和制造时间等方面的详细信息，这些信息对于实际应用来说非常有用。
总而言之，该教材是一本关于冲压模具设计和制造的实用教材。
通过这个教材，可以学习到综合模具设计的基础知识、具体实例及技能，深入理解冲压模具的制造和应用，并且可以通过实例加深理解。
是一本非常值得学习和掌握的教材。
