数字图像处理实验 数学形态学其应用

数字图像处理中的形态学图像处理技术数字图像处理是一种高级技术，它可以让人们对图片进行高效处理。

其中一项关键技术是形态学图像处理技术。

本文将重点介绍形态学图像处理技术的实现原理、应用场景以及优点。

一、如何实现形态学图像处理技术在数字图像处理中，形态学图像处理技术以数学形态学为理论基础。

数学形态学是一种数学分支，其研究对象不仅包括数字图像，还包括几何图形、拓扑图形等。

形态学图像处理技术是基于形态学思想而发展出来的，可以对数字图像进行缩小、填充、提取轮廓等处理。

形态学图像处理技术的主要实现原理包括腐蚀和膨胀两种操作。

腐蚀是利用结构元素对图像进行的一种缩小操作，它可以使得图像中的细小灰度部分逐渐消失；膨胀则是利用图像进行一种膨胀操作，它可以使图像中的细小灰度部分逐渐增大并扩展到附近像素。

二、形态学图像处理技术的应用场景形态学图像处理技术在许多领域都有广泛应用，例如医学图像分析、汽车驾驶辅助、人脸识别等。

以下将重点介绍几个典型的应用场景。

1、医学图像分析医学图像分析是医学领域重要的研究领域之一，它包括CT、MRI和X光等多种形式。

形态学图像处理技术可以有效的提取出CT图像中的主干血管、肿瘤等重要区域，对于诊断疾病有重要帮助。

2、汽车驾驶辅助在汽车驾驶辅助中，形态学图像处理技术可以有效地提取出车辆周围的区域，这对于车辆原地停车、跟车行车等操作有着重要的作用。

3、人脸识别在人脸识别中，形态学图像处理技术可以提取出人脸的特征数据，这些数据可以用来做人脸比对、活体检测等。

在安防、金融等领域有广泛应用。

三、形态学图像处理技术的优点形态学图像处理技术具有如下优点：1、提高了图像处理效率：形态学图像处理技术可以快速的将图像处理成为我们所需要的形态，提高了图像处理效率。

2、增加了图像处理的准确度：形态学图像处理技术可以将图像中的多余部分进行过滤，使得我们所关注的部分更加突出，增加了图像处理的准确度。

3、可扩展性强：形态学图像处理技术可以应用于不同领域的图像处理中，具有很强的可扩展性。

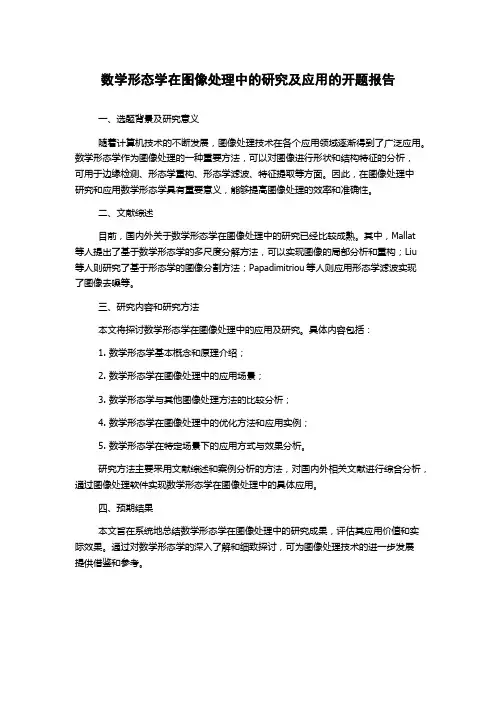

数学形态学在图像处理中的研究及应用的开题报告
一、选题背景及研究意义
随着计算机技术的不断发展，图像处理技术在各个应用领域逐渐得到了广泛应用。

数学形态学作为图像处理的一种重要方法，可以对图像进行形状和结构特征的分析，
可用于边缘检测、形态学重构、形态学滤波、特征提取等方面。

因此，在图像处理中
研究和应用数学形态学具有重要意义，能够提高图像处理的效率和准确性。

二、文献综述
目前，国内外关于数学形态学在图像处理中的研究已经比较成熟。

其中，Mallat
等人提出了基于数学形态学的多尺度分解方法，可以实现图像的局部分析和重构；Liu 等人则研究了基于形态学的图像分割方法；Papadimitriou等人则应用形态学滤波实现
了图像去噪等。

三、研究内容和研究方法
本文将探讨数学形态学在图像处理中的应用及研究。

具体内容包括：
1. 数学形态学基本概念和原理介绍；
2. 数学形态学在图像处理中的应用场景；
3. 数学形态学与其他图像处理方法的比较分析；
4. 数学形态学在图像处理中的优化方法和应用实例；
5. 数学形态学在特定场景下的应用方式与效果分析。

研究方法主要采用文献综述和案例分析的方法，对国内外相关文献进行综合分析，通过图像处理软件实现数学形态学在图像处理中的具体应用。

四、预期结果
本文旨在系统地总结数学形态学在图像处理中的研究成果，评估其应用价值和实际效果。

通过对数学形态学的深入了解和细致探讨，可为图像处理技术的进一步发展
提供借鉴和参考。

《数字图像处理》实验报告数字图像处理是一门将图像进行数字化处理的学科，它通过计算机算法和技术手段对图像进行分析、增强、压缩和重建等操作。

在本次实验中，我们学习了数字图像处理的基本概念和常用算法，并通过实验来探索其应用和效果。

首先，我们进行了图像的读取和显示实验。

通过使用Python中的OpenCV库，我们能够轻松地读取图像文件，并将其显示在屏幕上。

这为我们后续的实验奠定了基础。

同时，我们还学习了图像的像素表示方法，了解了图像由像素点组成的原理。

这使我们能够更好地理解后续实验中的算法和操作。

接下来，我们进行了图像的灰度化实验。

灰度化是将彩色图像转换为灰度图像的过程。

在实验中，我们使用了不同的算法来实现灰度化操作，包括平均值法、最大值法和加权平均法等。

通过比较不同算法得到的灰度图像，我们发现不同算法对图像的处理效果有所差异，这使我们深入理解了灰度化的原理和应用。

随后，我们进行了图像的直方图均衡化实验。

直方图均衡化是一种用于增强图像对比度的方法。

在实验中，我们使用了直方图均衡化算法来对图像进行处理，并观察了处理前后的效果变化。

通过实验，我们发现直方图均衡化能够显著提高图像的对比度，使图像更加清晰和鲜明。

在进一步探索图像处理技术的过程中，我们进行了图像的滤波实验。

滤波是一种常用的图像处理操作，它通过对图像进行卷积操作来实现。

在实验中，我们学习了不同类型的滤波器，包括均值滤波器、高斯滤波器和中值滤波器等。

通过比较不同滤波器对图像的处理效果，我们发现每种滤波器都有其适用的场景和效果。

此外，我们还进行了图像的边缘检测实验。

边缘检测是一种用于提取图像边缘信息的方法。

在实验中，我们学习了不同的边缘检测算法，包括Sobel算子、Canny算子和Laplacian算子等。

通过比较不同算法对图像的处理效果，我们发现每种算法都有其独特的特点和应用。

最后，我们进行了图像的压缩实验。

图像压缩是一种将图像数据进行压缩以减小文件大小的方法。

数字图像处理中的形态学运算数字图像处理是将数字化的图像进行计算机处理，得到具有特定目标的图像。

图像处理的基本操作包括获取，存储，处理和输出图像。

形态学运算作为重要的数字图像处理操作之一，在形状分析，边缘检测，形态分割等方面有广泛的应用。

本文将详细介绍数字图像处理中的形态学运算。

形态学运算的定义形态学运算是用来描绘和描述图像中形状及其集合的一种方法。

在数字图像处理中，形态学运算主要是针对二值化图像进行的。

其思想主要来自于人类视觉系统对视觉图像的处理。

形态学运算基于几何变换来改变图像形状，其中两个最基本的操作是膨胀和腐蚀。

通过这些操作，可以有效地改变二值图像的形状和结构，以便更好地实现后续的图像处理。

形态学运算的基本操作二值图像是数字图像处理的基础，它只包含黑色和白色两种像素值。

形态学运算在二值图像处理中有着广泛的应用。

其中，最基本的操作是膨胀和腐蚀。

1. 腐蚀运算：腐蚀运算可以使二值图像中较细小的物体或小的空洞消失，从而改变图像的形态。

腐蚀的原理是在图像的每个像素上取邻域内的最小值，并将结果作为原像素的新值。

这样可以使图像中的较小的物体减小尺寸，或将相邻的物体连接在一起。

腐蚀操作对于去除噪声，分割图像等方面都有着重要的作用。

2. 膨胀运算：膨胀运算可以使二值图像中的目标变得更加清晰，从而改变图像的形态。

膨胀的原理是在图像的每个像素上取邻域内的最大值，并将结果作为原像素的新值。

这样可以使物体变大或者连接相邻的物体。

膨胀操作对于填补空洞、装配物融合等方面也有着重要的作用。

3. 开运算：开运算是先进行腐蚀操作，再进行膨胀操作。

开运算可以消除小的物体、噪声和空洞，同时保留大物体的轮廓。

开运算对于减小器官、肿瘤分割等方面都有着重要的作用。

4. 闭运算：闭运算是先进行膨胀操作，再进行腐蚀操作。

闭运算可以填补小的空洞和连接裂缝，同时平滑图像的轮廓。

闭运算对于血管探测和肺部分割等方面都有着重要的作用。

形态学运算的实际应用形态学运算在数字图像处理中有着广泛的应用。

形态学图像处理的方法与应用随着计算机技术的不断发展，图像处理变得越来越普遍而重要。

图像处理技术可以在很多领域得到广泛地应用，如医学、遥感、自动化等。

对于这些领域中的许多应用而言，形态学图像处理是一种非常重要的领域。

本文将介绍形态学图像处理的基本方法和当前实际应用。

形态学图像处理的基本方法形态学图像处理是应用形态学运算来进行图像处理的一种方法。

形态学运算是一种计算机算法，在二值图像中应用形状的变换，主要包括腐蚀、膨胀、开运算和闭运算等操作。

下面分别介绍这些操作的原理。

1. 腐蚀：腐蚀操作是基于形态学上的“腐蚀”概念而设计的。

在图像中，腐蚀的效果是去除对象边缘的一层像素。

这使得图像对象变得更加瘦高。

腐蚀操作通常用于去除噪声和调整图像的形状。

在腐蚀运算中，有一个结构元素，定义了腐蚀的形状。

2. 膨胀：与腐蚀相反，膨胀是增加图像对象的边缘像素。

它通过在对象周围添加像素来实现，让对象变得更加宽胖。

通常可以将膨胀应用于平滑和填充图像的空隙，使得图像看起来更加完整。

3. 开运算：开运算是指将腐蚀、然后再用相同的结构元素进行膨胀操作，以消除小的孔洞并分离相邻对象。

对于平滑边缘、去除小的对象以及恢复对象中间的空隙等形态学处理来说，开运算运算是一个好的选择。

4. 闭运算：闭运算则是相反的，先膨胀，再腐蚀。

通过闭运算，我们可以填补噪点和小孔洞，连接相邻的对象并以这种方式消除对象边缘的小断点。

闭运算对于平滑边缘、填充对象的孔洞以及消除中间的小物体来说是很有用的。

当前实际应用形态学图像处理在医学成像、计算机视觉、自动化等领域有着广泛的应用。

下面将举几个例子介绍实际应用的情况。

1. 医学成像：医学成像是指利用不同的成像技术来对人体进行诊断和治疗。

这些技术主要包括X-光成像、CT、MRI等。

对于某些疾病的诊断，形态学处理可以成为一种有效的方法，如癌症检测、血管分割等。

通过形态学处理，可以帮助医生更容易地诊断和治疗这些疾病。

2. 计算机视觉：计算机视觉是指模仿人眼对物体和场景的理解，让计算机自己“看到”和理解图像。

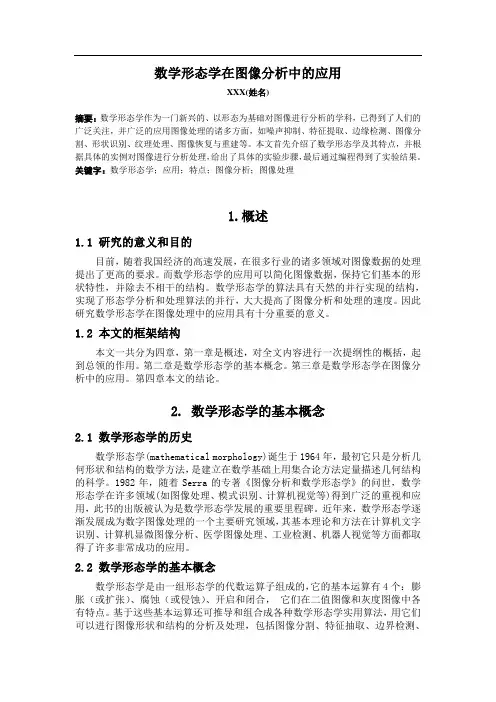

数学形态学在图像分析中的应用XXX(姓名)摘要：数学形态学作为一门新兴的、以形态为基础对图像进行分析的学科，已得到了人们的广泛关注，并广泛的应用图像处理的诸多方面，如噪声抑制、特征提取、边缘检测、图像分割、形状识别、纹理处理、图像恢复与重建等。

本文首先介绍了数学形态学及其特点，并根据具体的实例对图像进行分析处理，给出了具体的实验步骤，最后通过编程得到了实验结果。

关键字：数学形态学；应用；特点；图像分析；图像处理1.概述1.1 研究的意义和目的目前，随着我国经济的高速发展，在很多行业的诸多领域对图像数据的处理提出了更高的要求。

而数学形态学的应用可以简化图像数据，保持它们基本的形状特性，并除去不相干的结构。

数学形态学的算法具有天然的并行实现的结构，实现了形态学分析和处理算法的并行，大大提高了图像分析和处理的速度。

因此研究数学形态学在图像处理中的应用具有十分重要的意义。

1.2 本文的框架结构本文一共分为四章，第一章是概述，对全文内容进行一次提纲性的概括，起到总领的作用。

第二章是数学形态学的基本概念。

第三章是数学形态学在图像分析中的应用。

第四章本文的结论。

2. 数学形态学的基本概念2.1 数学形态学的历史数学形态学(mathematical morphology)诞生于1964年，最初它只是分析几何形状和结构的数学方法，是建立在数学基础上用集合论方法定量描述几何结构的科学。

1982年，随着Serra的专著《图像分析和数学形态学》的问世，数学形态学在许多领域(如图像处理、模式识别、计算机视觉等)得到广泛的重视和应用，此书的出版被认为是数学形态学发展的重要里程碑。

近年来，数学形态学逐渐发展成为数字图像处理的一个主要研究领域，其基本理论和方法在计算机文字识别、计算机显微图像分析、医学图像处理、工业检测、机器人视觉等方面都取得了许多非常成功的应用。

2.2 数学形态学的基本概念数学形态学是由一组形态学的代数运算子组成的，它的基本运算有4个：膨胀（或扩张）、腐蚀（或侵蚀）、开启和闭合，它们在二值图像和灰度图像中各有特点。

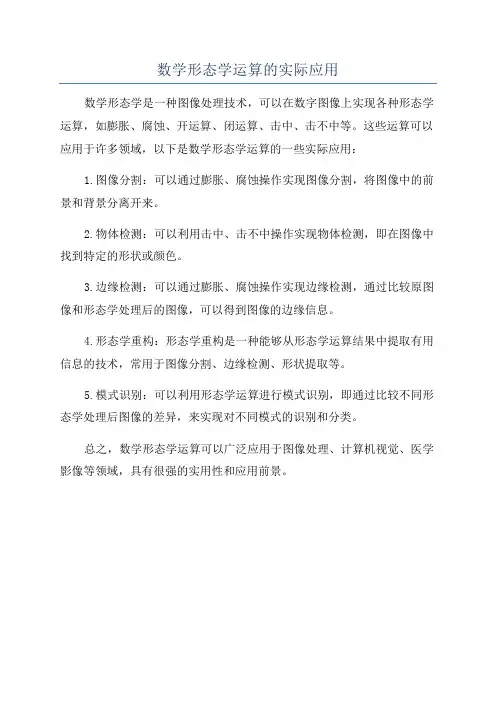

数学形态学运算的实际应用
数学形态学是一种图像处理技术，可以在数字图像上实现各种形态学运算，如膨胀、腐蚀、开运算、闭运算、击中、击不中等。

这些运算可以应用于许多领域，以下是数学形态学运算的一些实际应用：
1.图像分割：可以通过膨胀、腐蚀操作实现图像分割，将图像中的前景和背景分离开来。

2.物体检测：可以利用击中、击不中操作实现物体检测，即在图像中找到特定的形状或颜色。

3.边缘检测：可以通过膨胀、腐蚀操作实现边缘检测，通过比较原图像和形态学处理后的图像，可以得到图像的边缘信息。

4.形态学重构：形态学重构是一种能够从形态学运算结果中提取有用信息的技术，常用于图像分割、边缘检测、形状提取等。

5.模式识别：可以利用形态学运算进行模式识别，即通过比较不同形态学处理后图像的差异，来实现对不同模式的识别和分类。

总之，数学形态学运算可以广泛应用于图像处理、计算机视觉、医学影像等领域，具有很强的实用性和应用前景。

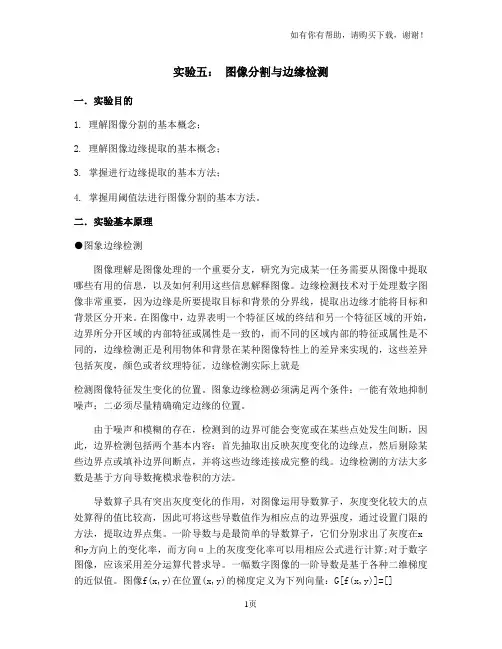

实验五：图像分割与边缘检测一．实验目的1. 理解图像分割的基本概念；2. 理解图像边缘提取的基本概念；3. 掌握进行边缘提取的基本方法；4. 掌握用阈值法进行图像分割的基本方法。

二．实验基本原理●图象边缘检测图像理解是图像处理的一个重要分支，研究为完成某一任务需要从图像中提取哪些有用的信息，以及如何利用这些信息解释图像。

边缘检测技术对于处理数字图像非常重要，因为边缘是所要提取目标和背景的分界线，提取出边缘才能将目标和背景区分开来。

在图像中，边界表明一个特征区域的终结和另一个特征区域的开始，边界所分开区域的内部特征或属性是一致的，而不同的区域内部的特征或属性是不同的，边缘检测正是利用物体和背景在某种图像特性上的差异来实现的，这些差异包括灰度，颜色或者纹理特征。

边缘检测实际上就是检测图像特征发生变化的位置。

图象边缘检测必须满足两个条件：一能有效地抑制噪声；二必须尽量精确确定边缘的位置。

由于噪声和模糊的存在，检测到的边界可能会变宽或在某些点处发生间断，因此，边界检测包括两个基本内容：首先抽取出反映灰度变化的边缘点，然后剔除某些边界点或填补边界间断点，并将这些边缘连接成完整的线。

边缘检测的方法大多数是基于方向导数掩模求卷积的方法。

导数算子具有突出灰度变化的作用，对图像运用导数算子，灰度变化较大的点处算得的值比较高，因此可将这些导数值作为相应点的边界强度，通过设置门限的方法，提取边界点集。

一阶导数与是最简单的导数算子，它们分别求出了灰度在x 和y方向上的变化率，而方向α上的灰度变化率可以用相应公式进行计算;对于数字图像，应该采用差分运算代替求导。

一幅数字图像的一阶导数是基于各种二维梯度的近似值。

图像f(x,y)在位置(x,y)的梯度定义为下列向量：G[f(x,y)]=[]在边缘测中，一般用这个向量的大小，f ∇用表示2/122][Gy Gx f +=∇ 函数f 在某点的方向导数取得最大值的方向是，方向导数的最大值是称为梯度模。

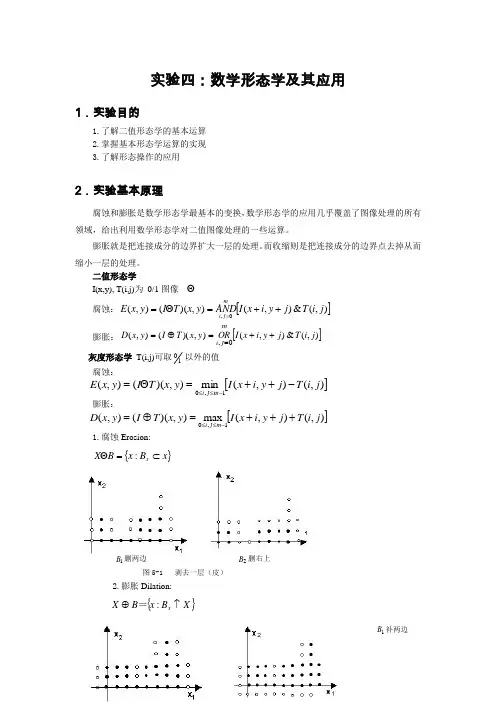

实验四：数学形态学及其应用1．实验目的1.了解二值形态学的基本运算2.掌握基本形态学运算的实现3.了解形态操作的应用2．实验基本原理腐蚀和膨胀是数学形态学最基本的变换，数学形态学的应用几乎覆盖了图像处理的所有领域，给出利用数学形态学对二值图像处理的一些运算。

膨胀就是把连接成分的边界扩大一层的处理。

而收缩则是把连接成分的边界点去掉从而缩小一层的处理。

二值形态学I(x,y), T(i,j)为 0/1图像Θ腐蚀：[]),(&),(),)((),(0,j i T j y i x I AND y x T I y x E mj i ++=Θ==膨胀：[]),(&),(),)((),(0,j i T j y i x I OR y x T I y x D mj i ++=⊕==灰度形态学 T(i,j)可取10以外的值 腐蚀：[]),(),(min ),)((),(1,0j i T j y i x I y x T I y x E m j i -++=Θ=-≤≤膨胀：[]),(),(max ),)((),(1,0j i T j y i x I y x T I y x D m j i +++=⊕=-≤≤1.腐蚀Erosion:{}x B x B X x ⊂=Θ:1B 删两边 2B 删右上图5-1 剥去一层（皮）2.膨胀Dilation:{}X B x B X x ↑⊕:＝1B 补两边2B 补左下图5-2 添上一层（漆）3.开运算open ：B B X ⊕Θ=)(X B4.闭close ：∨Θ⊕=B B X XB)(5.HMT(Hit-Miss Transform:击中——击不中变换) 条件严格的模板匹配),(21T T T =模板由两部分组成。

1T ：物体，2T ：背景。

{}C x x i X T X T X T X ⊂⊂=⊗21,图5-3 击不中变换示意图性质：（1）φ=2T 时，1T X T X Θ=⊗ （2）)()()(21T X T X T X C Θ⋂Θ=⊗ C T X T X )()(21Θ⋂Θ=)/()(21T X T X ΘΘ=6.细化/粗化 (1)细化（Thin ）C T X X T X XoT )(/⊗⋂=⊗=去掉满足匹配条件的点。

数学形态学在图像分析中的应用随着计算机技术的不断发展和图像数据的快速增长，图像处理和分析已成为热门研究领域。

图像分析是指对数字图像进行各种操作和处理以获取对象的形状、颜色和空间位置等信息的过程。

在这个过程中，数学形态学被广泛应用于图像分析和处理，它是过去几十年中发展出来的一种重要数学工具。

一、数学形态学概述数学形态学是研究对象的形状与结构的数学学科，是一种基于集合论的数学方法。

它主要研究图像的形状、特征和结构，并在此基础上进行图像的分析和处理。

数学形态学利用集合论中的一些概念，如内核、开运算、闭运算、膨胀和腐蚀等来进行形态学分析和处理。

二、 1. 边缘检测数学形态学被广泛应用于图像边缘检测中。

传统的边缘检测方法主要基于梯度计算，这种方法容易受到噪声的影响，从而产生虚假的边缘。

而数学形态学基于形态学变换，通过膨胀和腐蚀操作可以更准确地检测到目标的边缘。

2. 形态学分割形态学分割是一种重要的图像分割方法，它基于数学形态学的思想，根据不同形状的结构特征对图像进行分割。

此方法对于图像噪声的鲁棒性很高，可以用于复杂图像的分割。

3. 形态学滤波形态学滤波是一种常用的图像降噪方法，它可以有效地滤除图像中的噪声。

在形态学滤波中，常用的操作包括膨胀和腐蚀。

这种方法不仅可以消除噪声，还可以改善图像细节。

4. 形态学骨架提取形态学骨架提取是一种用于提取目标的骨架特征的方法。

通过对目标进行开运算和腐蚀操作，可以获取目标的骨架数据。

在医学图像分析、物体识别等方面具有重要应用价值。

5. 形状分析形态学分析可以对图像进行形状分析，主要是通过测量目标的面积、周长和形态因子来识别对象和进行分类。

形态学分析可以用于医学图像分析、生物学、遥感图像分析等领域。

6. 形态学量化形态学量化是指用数学形态学来量化目标特征的方法。

主要是通过计算目标的几何属性，如大小、形状等来描述对象。

这种方法可以应用于图像检索、物体识别等领域。

三、数学形态学的未来发展随着计算机技术的不断发展和图像数据的快速增长，数学形态学在图像处理和分析中的应用前景十分广阔。

数字图像处理实验报告通用数字图像处理实验报告通用数字图像处理是现代科学技术发展过程中的一个重要方向，它广泛地涉及到了计算机、数学、物理、电子等多个学科。

数字图像处理实验是数字图像处理领域中不可或缺的重要研究手段之一。

为了更好地展示实验结果和数据，以下是数字图像处理实验报告通用模板，以供参考。

1. 实验目的本次实验的目的是掌握数字图像处理的基本概念、算法以及其应用，在实践中学习数字图像处理的基础操作和技巧。

通过实验，学生可以更深入地理解数字图像处理的原理，并掌握数字图像处理应用的方法和技术。

2. 实验原理数字图像处理是将数字信号处理和图像处理结合起来的技术。

主要基于数字通信和数字信号处理原理，将二维图像进行数字化，并对其进行处理，实现图像的获取、传输、分析和显示等功能。

3. 实验流程(1) 图像获取和预处理：获取需要处理的图像，并进行基本的预处理，包括降噪、锐化、自适应增强等。

(2) 图像增强：通过滤波、直方图均衡化、灰度拉伸等操作，增强图像的亮度、对比度等特征。

(3) 图像变换：包括几何变换（旋转、平移、缩放等）、色彩空间变换（RGB空间、HSV空间等）等。

(4) 特征提取和分类：从图像中提取出感兴趣的特征，进行分类判别、目标检测等。

(5) 结果展示和分析：将处理后的图像结果进行展示和分析，分析图像特征和处理效果。

4. 实验结果(1) 原始图像(2) 预处理后的图像(3) 增强后的图像(4) 变换后的图像(5) 提取出的特征及分类结果(6) 结果展示和分析5. 实验总结通过本次实验，我们对数字图像处理的基本概念、算法和应用有了更深的理解，并掌握了数字图像处理的基础操作和技巧。

对于未来的科学研究和工程技术领域，数字图像处理具有广泛的应用前景，我们有信心在这个领域不断深耕，为社会的发展进步做出更大的贡献。

实验二、数学形态学及其应用一、实验目的理解和掌握数学形态学的基本理论和算法，练习使用形态学、区域、边界和阀值的方法结合图像增强复原的相关知识点对图像进行边缘提取和分割；二、实验原理1 膨胀和腐蚀是二值形态学的基本操作，其中膨胀是是将与目标区域的背景点合并到该目标物中，使目标物边界向外部扩张的处理；而腐蚀则是一种消除连通域的边界点，使边界向内收缩的处理。

贴标签是对不同连通域区分和标记的基本算法。

两者数学表达如下：膨胀：B A C ⊕=腐蚀：B A C Θ=2图象分割是按照某些特性(如灰度级,频谱,颜色，纹理等)将图象划分成一些区域，在这些区域内其特性是相同的或者说是均匀的，两个相邻区域彼此特性则是不同的，其间存在着边缘或边界。

按照使用图像的特点可以分为两类：利用区域间灰度不连续性――基于边界检测利用区域内灰度的相似性――基于区域分割3 骨架提取Blum 1967年给出了骨架的最初定义：骨架(中轴)是模型内部各个最大内切球中心的集合。

它还有一个grassfire 的模拟定义，从模型表面开始点火，各个方向上的火的相遇点所构成的集合。

因为模型的骨架很好的保留了模型的拓扑连接性及其形态，所以经常被用于碰撞检测、三维动画、模型渲染、模型表面重建、模型检索等应用中，也有研究人员采用骨架为模型的分解做矫正。

4 细化处理细化算法依据是否使用迭代运算可以分为两类：第一类是非迭代算法，一次即产生骨架，如基于距离变换的方法，如游程长度编码细化等。

第二类是迭代算法，即重复删除图像边缘满足一定条件的像素，最终得到单像素宽带骨架。

迭代方法依据其检查像素的方法又可以再分成串行算法和并行算法，在串行算法中，是否删除像素在每次迭代的执行中是固定顺序的，它不仅取决于前次迭代的结果，也取决于本次迭代中已处理过像素点分布情况，而在并行算法中，像素点删除与否与像素值图像中的顺序无关，仅取决于前次迭代的结果。

部分源代码：（1）clc;clear all;;BW1 = imread('circles.png');SE = eye(5);BW2 = imerode(BW1,SE);BW3 = dilate(BW1,SE);subplot(2,2,1),imshow(BW1),title('原始图像');subplot(2,2,2),imshow(BW2),title('腐蚀后图像');subplot(2,2,3),imshow(BW3),title('膨胀后图像');（2）clc;clear all;SE=ones(10,5); %构建结构要素矩阵BW1=imread('circles.png');subplot(2,2,1),imshow(BW1),title('原始图像');BW2=erode(BW1,SE);subplot(2,2,2),imshow(BW2),title('开启操作中腐蚀操作图像');BW3=dilate(BW2,SE);subplot(2,2,3),imshow(BW3),title('开启操作中膨胀操作图像'); （3）clc;clear all;;BW1 = imread('circles.png');BW2=bwmorph(BW1,'skel',inf); %提取图像骨架subplot(2,2,1),imshow(BW1),title('原始图像');subplot(2,2,2),imshow(BW2),title('骨骼后图像');（4）clc;clear all;;BW1 = imread('circles.png');BW2=bwperim(BW1); %提取图像边界subplot(2,2,1),imshow(BW1),title('原始图像');subplot(2,2,2),imshow(BW2),title('边界图像');（5）骨架提取clc;clear all;;BW1 = imread('guge1.bmp');[row,col]=size(BW1);BW3=zeros(row,col);for i=1:rowfor j=1:colif BW1(i,j)==1BW3(i,j)=0;elseBW3(i,j)=255;endendendSE0= [0,1,0;1,1,1;0,1,0];SE1=[0,0,1,0,0;0,1,1,1,0;1,1,1,1,1;0,1,1,1,0;0,0,1,0,0];SE2=[0,0,0,1,0,0,0;0,0,1,1,1,0,0;0,1,1,1,1,1,0;1,1,1,1,1,1,1;0,1,1,1,1,1,0;0,0,1,1,1,0,0;0,0,0,1,0,0,0];t1=BW3;BW2=zeros(row,col);for t=1:60t1=imerode(t1,SE0);t2=imdilate(imerode(t1,SE0),SE0);BW2=BW2+(t1-t2);figure(t);subplot(2,2,1),imshow(BW3),title('原始图像');subplot(2,2,2),imshow(t1),title('腐蚀后图像1');subplot(2,2,3),imshow(t2),title('开运算后图像2');subplot(2,2,4),imshow(BW2),title('骨架后图像2');end（6）细化处理clear allclose allclc%清除所有的工作变量和命令窗口%显示原始图象y=~imread('guge2.bmp');%根据需要更改路径Y=y;figure(1);imshow(~y);title('二值图像');[X_size,Y_size]=size(y);for j=1:X_sizefor k=1:Y_sizef(j,k)=0;endendi=2;bModified=1;while(bModified==1)bModified=0;for j=2:X_size-1for k=2:Y_size-1if y(j,k)==1bCondition1=0;bCondition2=0;bCondition3=0;bCondition4=0;for m=-1:1for n=-1:1neighbour(m+2,n+2)=y(j+m,k+n);endendnCount=neighbour(1,1)+neighbour(1,2)+neighbour(1,3)+neighbour(2,1)+neighbour(2,3)+neighbour(3,1)+neig hbour(3,2)+neighbour(3,3);if(nCount>=2&&nCount<=6)bCondition1=1;endnCount=0;if(neighbour(1,2)==0&&neighbour(1,1)==1)nCount=nCount+1;endif(neighbour(1,1)==0&&neighbour(2,1)==1)nCount=nCount+1;endif(neighbour(2,1)==0&&neighbour(3,1)==1)nCount=nCount+1;endif(neighbour(3,1)==0&&neighbour(3,2)==1)nCount=nCount+1;endif(neighbour(3,2)==0&&neighbour(3,3)==1)nCount=nCount+1;endif(neighbour(3,3)==0&&neighbour(2,3)==1)nCount=nCount+1;endif(neighbour(2,3)==0&&neighbour(1,3)==1)nCount=nCount+1;endif(neighbour(1,3)==0&&neighbour(1,2)==1)nCount=nCount+1;endif(nCount==1)bCondition2=1;endif((neighbour(1,2)*neighbour(2,1)*neighbour(3,2)==0)||nCount~=1)bCondition3=1;endif((neighbour(2,1)*neighbour(3,2)*neighbour(2,3)==0)||nCount~=1)bCondition4=1;endif(bCondition1==1&&bCondition2==1&&bCondition3==1&&bCondition4==1) f(j,k)=y(j,k);endendendendfor j=1:X_sizefor k=1:Y_sizeif(f(j,k)==1)y(j,k)=0;endendendfor j=2:X_size-1for k=2:Y_size-1if y(j,k)==1bCondition1=0;bCondition2=0;bCondition3=0;bCondition4=0;for m=-1:1for n=-1:1neighbour(m+2,n+2)=y(j+m,k+n);endendnCount=neighbour(1,1)+neighbour(1,2)+neighbour(1,3)+neighbour(2,1)+neighbour(2,3)+neighbour(3,1)+neig hbour(3,2)+neighbour(3,3);if(nCount>=2&&nCount<=6)bCondition1=1;endnCount=0;if(neighbour(1,2)==0&&neighbour(1,1)==1)nCount=nCount+1;endif(neighbour(1,1)==0&&neighbour(2,1)==1)nCount=nCount+1;endif(neighbour(2,1)==0&&neighbour(3,1)==1)nCount=nCount+1;endif(neighbour(3,1)==0&&neighbour(3,2)==1)nCount=nCount+1;endif(neighbour(3,2)==0&&neighbour(3,3)==1)nCount=nCount+1;endif(neighbour(3,3)==0&&neighbour(2,3)==1)nCount=nCount+1;endif(neighbour(2,3)==0&&neighbour(1,3)==1)nCount=nCount+1;endif(neighbour(1,3)==0&&neighbour(1,2)==1)nCount=nCount+1;endif(nCount==1)bCondition2=1;if((neighbour(1,2)*neighbour(2,1)*neighbour(2,3)==0)||nCount~=1)bCondition3=1;endif((neighbour(1,2)*neighbour(3,2)*neighbour(2,3)==0)||nCount~=1)bCondition4=1;endif(bCondition1==1&&bCondition2==1&&bCondition3==1&&bCondition4==1) f(j,k)=y(j,k);bModified=1;endendendendfor j=1:X_sizefor k=1:Y_sizeif(f(j,k)==1)y(j,k)=0;endendendfigure(i);imshow(~y);title('二值图像');i=i+1;end[X_size,Y_size]=size(y);for j=1:X_sizefor k=1:Y_sizef(j,k)=0;endendbModified=1;while(bModified==1)bModified=0;for j=2:X_size-1for k=2:Y_size-1if y(j,k)==1bCondition1=0;bCondition2=0;bCondition3=0;bCondition4=0;for m=-1:1for n=-1:1neighbour(m+2,n+2)=y(j+m,k+n);endif((neighbour(1,2)==0&&neighbour(1,3)==1)||(neighbour(3,2)==0&&neighbour(3,3)==1))bCondition1=1;endif((neighbour(2,1)==0&&neighbour(1,1)==1)||(neighbour(2,3)==0&&neighbour(1,3)==1))bCondition2=1end;if((neighbour(1,2)==0&&neighbour(1,1)==1)||(neighbour(3,2)==0&&neighbour(3,1)==1))bCondition3=1;endif((neighbour(2,1)==0&&neighbour(3,1)==1)||(neighbour(2,3)==0&&neighbour(3,3)==1))bCondition4=1;endif(bCondition1==0&&bCondition2==0&&bCondition3==0&&bCondition4==0)if((neighbour(1,1)+neighbour(1,2)+neighbour(1,3)+neighbour(2,1)+neighbour(2,3)+neighbour(3,1)+neighbour (3,2)+neighbour(3,3))<=2)f(j,k)=0;elsef(j,k)=1;bModified=1;endendendendendfor j=1:X_sizefor k=1:Y_sizeif(f(j,k)==1)y(j,k)=0;endendendendfigure(i+1);imshow(~y);title('二次细化图像');figure(i+2);imshow(Y-y);title('最终图像');三、实验仪器1计算机；2 MA TLAB程序；四、实验报告内容1叙述实验过程；2提交实验的原始图像、结果图像和统计信息。

形态分析技术在图像处理中的应用随着信息技术的飞速发展，图像处理技术已经成为现代社会中不可或缺的一部分。

而形态分析技术则是图像处理中的重要技术之一，被广泛应用于图像分割、边缘检测、特征提取等领域。

一、形态学基础形态学是一种用于描述和分析图像形状的数学方法。

它主要涉及形态学变换、结构元素、影响函数等概念，其中最核心的概念是结构元素。

结构元素就是一组小的形状或像素集合，用于描述图像中的特定特征。

在形态学变换中，形态学膨胀和形态学腐蚀被广泛用于图像处理中。

形态学膨胀用于扩张图像中的亮区域，而形态学腐蚀则可以缩小图像中的暗区域。

这些变换可以用于图像分割、去噪、形态学重构等应用场景。

二、形态学在图像处理中的应用1. 图像分割图像分割是指将一幅图像分成多个划分的过程，将图像中的各种目标从背景中分离出来。

形态学可以用于边缘检测和区域生长等图像分割方法中。

通过形态学变换，可以提取出图像中的细节特征，从而精确地分割出目标物。

2. 去噪在图像处理过程中，可能会出现图像噪声，这会导致图像质量下降，影响后续处理的效果。

形态学方法可以用于去噪。

通过形态学腐蚀操作可将图像中的噪声点去除，从而获得更高质量的图像。

3. 特征提取在图像识别和分类等领域中，需要从图像中提取特定的特征，以便对其进行分析和判别。

形态学可以用于提取形状和纹理等不同类型的特征。

形态学滤波可以用于提取图像的特定纹理特征，而形态学形状描述可以用于提取图像中物体的形状特征。

4. 形态学重构形态学重构是指通过在形态学膨胀和腐蚀之间反复进行变换，形成一种新的图像形态。

这种方法常用于进行图像的分割和形态学分析。

在实际应用中，形态学重构可以用于医学图像的分割和检测。

三、应用案例1. 遥感图像处理遥感图像处理可以应用形态学方法进行图像分类和特征提取。

在以可见光和红外波段的遥感影像中，形态学方法可以提取有用特征，并帮助确定地物类型。

通过分析遥感图像的阴影、反射和其他形态学特征，可以更好地对地面物体进行区分和定位。
